隧道接触网预埋槽道技术交底
新建铁路北京至沈阳客运专线
施工技术交底纪要
JSTJ－3标段
工程项目：
编号：
记录者：
交底者：
技术负责：
技术部门：工程管理部
日期：
单位：中铁十九局集团有限公司京沈客专
辽宁段TJ-3标项目经理部
交底记录
工程名称
上窝铺隧道出口
分部（分项）工程
衬砌
交底项目
衬砌混凝土施工
图纸名称、图号
上窝铺隧道设计图
京沈客专施隧67-01～10
交底记录：
8、施工时要注意槽道与线路中线的位置关系，左右位置弄错、大小里程位置弄错，比如F、C型槽道容易左右弄错。
9、隧道中一组槽道为两根同长度槽道组合，控制好两根槽道的相对位置是质量控制的关键。必须先采用钢筋将两根槽道按照设计型号的间距焊接固定成槽道组，固定钢筋焊接在锚杆，严禁焊接在槽道上。
10、一根槽道至少有3个点用T型螺栓固定，除定位螺栓点外，不得将槽道内其余处的填充物剔除。脱模时一定要先将螺栓取出，然后才可以脱模。
11、T型螺栓严禁自行加工，须采用厂家提供的定型产品。严禁将槽道杆锚与钢筋或台车点焊定位，拱墙衬砌脱模后须对安装精度进行检查记录。
接底单位及签字
接底单位
上窝铺隧道施工队
负责人
接底项目
仰拱施工技术交底
日期
接底者签字
顺号
姓名
职务或职名
槽道预埋施工技术交底大全
交底容：Xx隧道出口槽道预埋施工技术交底〔三级〕1.隧道接触网预留槽道隧道接触网悬挂安装采用锚杆槽道形式预留，悬挂安装根底一般采用锚杆槽道形式进展预留。
接触网根底预埋后，不需采用任钻螺栓或焊接式，就能将建筑物连接。
施工时根据设计的槽道里程、规格、型号、位置等要求，在二衬施工时将接触网根底同步预埋式，同时将根底〔或钢筋网片〕与二次衬砌的环向或纵向接地钢筋焊接。
1.1 槽道规格型号根据槽道埋设线路位置、槽道间距、台车部位划分有：A、C、D、G、F等类型。
根据槽道构造尺寸划分有：2.5m弧形、1.5m弧形、2.5m直形槽道3种，弧形槽道半径均等同于隧道净空半径6650mm，槽道本体截面图如图1-1、1-2、1-3所示。
据设计要求的槽道平行间距，用扁钢接结实，如图1-5、1-6所示。
1〕槽道组是确保槽道尺寸精度的关键，当槽道长度小于等于2m时用3条扁钢，大于2m时用4条扁钢，扁钢间距均布。
2〕扁钢焊接要求应点焊在槽道的两侧壁上，焊接结实谨防变形。
2500(1500)6 0 0 ( 4 0 0 )600(400)图1-5 槽道组装及与模板连接构造图3〕槽道规格HTA52/34-Q，T型螺栓规格HS50/30-M20x100(成套，含螺栓、螺母、垫圈等〕。
4〕在隧道衬砌上预埋接触网槽道组时,槽道固定在模板上,其隧道定位务必按接触网平面图里程准确定位,模板台车上开螺栓应与槽道组位置匹配。
⑶依据台车模板上槽道的设计要求位置，测量放样，在模板台车的相应位置准确划出定位线，依据槽道类型在台车上开设定位，定位在槽道两端、中间各一处，如图1-7。
图1-7模板台车开孔及槽道安装图⑷定位开原那么：应结合所有槽道预留台车模板布置图进展统筹优化，减少模板开数量，开向按图施工；应避开台车模板的加固支撑、顶升固定点及各种连接构造；应格按图控制槽道距台车边缘的距离。
1.3.2槽道一次定位⑴在二衬钢筋绑扎至靠近台车侧后,按照设计位置进展放样,测量出槽道的里程中心位置及垂直向后将焊接固定好的槽道组用定位钢筋临时焊接固定在钢筋网上就位。
隧道工程技术交底书 -
（6）采用上下台阶的方法施工的地段，应注意控制台阶长度，注意上半断面及拱脚基础锁脚锚杆的施工质量。Ⅳ级围岩二次衬砌是按照承受少量荷载进行设计的，因此二次衬砌的施作可滞后开挖面50m,在初期支护基本稳定后施作，但二次衬砌的仰拱和仰拱回填应紧跟初期支护。
(2)对隧道洞口浅埋土质或易坍塌的软弱围岩地段，采用洞口大管棚超前注浆加固。本隧道施工必须采用信息化、按照新奥法原理进行。施工应遵循“弱爆破、短开挖、强支护、早闭合、勤量测、衬砌紧跟”的原则，结合反馈信息及时调整设计参数，防止岩体坍塌。爆破作业时要求采用光面爆破或预裂爆破等控制爆破技术，应尽量控制药量，避免放大炮，减少对围岩的扰动，严格控制超挖，杜绝欠挖，以最大限度地保护周边岩体的完整性，提高初期支护的承载能力。
进口洞门采用端墙式洞门，出口洞门采用端墙式洞门。
(6)东湾隧道所在地位于洛阳市嵩县大章乡东湾村附近，交通条件便利。
隧道总体走向呈东北至西南向曲线展布。隧道最大埋深约41米，洞轴线走向方位角约48度，采用小净距隧道（测设线间距：进口16.5m、出口16.4m），其中：左线起迄桩号为：L1K83+120～L1K83+260，长140m；右线起迄桩号为：K83+096～K83+279，长183m。
(3)主要工序采取机械化作业，隧道出渣采用无轨运输方式，侧卸式轮式装载机装渣。二次衬砌浇注采用钢模台车，混凝土洞外集中拌合，搅拌车运输，泵送入模。
(4)本标段隧道为小净距隧道，施工中应遵循“少扰动、快加固、勤测量、早封闭”的原则，并将保证中岩柱的稳定与保护作为施工的重点，重点控制爆破震动对中岩柱（墙）的危害。当左、右洞室洞间距小于25m时，施工中会相互影响，因此有不同于普通分离式隧道的特点。对各级围岩洞口加强段、Ⅴ级围岩段、Ⅳ级围岩较差段、Ⅳ级围岩紧停段、小净距隧道后行洞Ⅳ级围岩建议为环形开挖留核心土法,Ⅳ级围岩主洞较好段、Ⅲ级围岩主洞较差段、Ⅲ级围岩紧急停车段、小净距分离式隧道后行洞Ⅲ级围岩段采用台阶法开挖，Ⅱ级围岩采用全断面开挖方法。小净距分离式隧道先行洞初支闭合后，方可进行后行洞开挖。二次衬砌模板台车拼装完毕后方可进行暗洞开挖施工，及时进行二次衬砌作业。
隧道衬砌预埋件施工专项技术交底[优秀工程方案]
![隧道衬砌预埋件施工专项技术交底[优秀工程方案]](https://img.taocdn.com/s3/m/7de059eaed630b1c59eeb5d6.png)
隧道衬砌预埋件施工专项技术交底1.预埋件分类熊洞湾隧道衬砌背后预埋件主要为拱顶注浆孔、隧道综合接地系统、防水板背后的纵环向止水带及瓦斯隧道专用的水器分离装置。
2．施工工序2.1注浆孔在灌注拱墙衬砌时于拱顶预埋φ50 PVC注浆管,纵向间距3～5m,预埋注浆孔时应注意避免破坏防水板,注浆管头应设置防堵措施,管端距离防水板1～2cm。
注浆孔预留平面及正面布置图见下图:水泥砂浆注浆管正面布置示意图注浆管平面布置示意图2.2综合接地隧道初期支护综合接地:Ⅳ、Ⅴ以上围岩隧道利用锚杆、钢拱架(或钢筋网片)作为接地极。
Ⅲ级围岩隧道,利用锚杆和专用环向接地钢筋作为接地极。
锚杆接地极均以约一个台车长度间隔设置,用作接地极的锚杆环向间距要求为2倍锚杆长度；接地极与钢筋网片、钢拱架或专用环向接地钢筋可靠焊接。
每个台车位的隧道接地极均通过连接钢筋与两侧的电缆槽外的纵向接地钢筋焊接。
隧道二次衬砌综合接地:二次衬砌中有钢筋的采用二衬中内层纵、环向结构钢筋作为接触网断线保护接地钢筋。
接触网线垂直向上在拱顶的投影线两侧以0.5m为间隔,各选3根纵向钢筋作为接地钢筋。
上述投影线两侧各1.5m以外的位置,以1m为间隔,选择纵向结构钢筋作为接地钢筋。
在每个台车中部选择一根环向结构钢筋作为环向接地钢筋,纵、环向接地钢筋间可靠焊接；纵向接地钢筋在作业段内可不连接。
每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接。
二衬中无结构钢筋的隧道,除接触网基础接地外,不再单独考虑接地钢筋设置。
2.3防、排水纵环向盲管安装在初期支护与防水板之间,施工时将其两端直接弯入侧沟。
环向盲沟可采用透水软管或单壁打孔波纹管(均外裹无纺布),纵向盲沟可采用透水软管或单壁打孔波纹管(均外裹无纺布),纵向盲沟根据隧道长度及涌水量采用φ80、φ100、φ12020150等直径。
盲管及泄水孔安装见下图:图中尺寸除注明外均以cm计。
纵向盲沟平面示意图平面图2.4水器分离装置见后附图中煤三建兰渝铁路LYS-8标段一分部四级技术交底签到表。
隧道工程技术交底

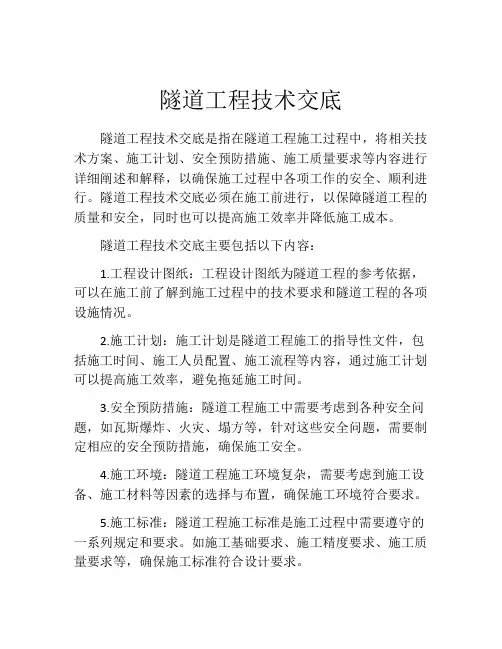

隧道工程技术交底隧道工程技术交底是指在隧道工程施工过程中，将相关技术方案、施工计划、安全预防措施、施工质量要求等内容进行详细阐述和解释，以确保施工过程中各项工作的安全、顺利进行。
隧道工程技术交底必须在施工前进行，以保障隧道工程的质量和安全，同时也可以提高施工效率并降低施工成本。
隧道工程技术交底主要包括以下内容：1.工程设计图纸：工程设计图纸为隧道工程的参考依据，可以在施工前了解到施工过程中的技术要求和隧道工程的各项设施情况。
2.施工计划：施工计划是隧道工程施工的指导性文件，包括施工时间、施工人员配置、施工流程等内容，通过施工计划可以提高施工效率，避免拖延施工时间。
3.安全预防措施：隧道工程施工中需要考虑到各种安全问题，如瓦斯爆炸、火灾、塌方等，针对这些安全问题，需要制定相应的安全预防措施，确保施工安全。
4.施工环境：隧道工程施工环境复杂，需要考虑到施工设备、施工材料等因素的选择与布置，确保施工环境符合要求。
5.施工标准：隧道工程施工标准是施工过程中需要遵守的一系列规定和要求。
如施工基础要求、施工精度要求、施工质量要求等，确保施工标准符合设计要求。
隧道工程技术交底应该提前进行，以保障隧道工程的施工质量和安全。
同时，隧道工程技术交底应该包括全面的信息，以满足施工过程中对各种信息的需要，确保施工过程中的通畅与顺利。
在进行隧道工程技术交底时，需要注意以下几点：1.细节要求：在交底时，需要注意到隧道工程施工过程中可能存在的各种问题和解决方法，并详细地讲解和说明。
2.多方参与：工程技术交底过程中，需要让隧道工程专业人员、建筑师、机械工程师、电气工程师等多种专业人员参与，以确保交底内容的全面性和正确性。
3.重视安全问题：在交底过程中，需要重视安全问题，针对可能存在的安全隐患，制定相应的安全预防措施。
4.信息完整：隧道工程技术交底需要包括全面的信息，包括工程设计图纸、施工计划、安全预防措施、施工标准等内容，以便施工过程中查阅。
隧道施工技术交底
隧道施工技术交底引言隧道施工是指在地下或水下等特殊环境中进行的道路、铁路、管道等基础设施的建设工作。
隧道施工技术交底是指隧道施工过程中，施工团队向相关人员介绍和讲解施工技术要点和注意事项的活动。
本文将介绍隧道施工技术交底的目的、内容、形式和注意事项。
目的隧道施工技术交底的目的是确保参与施工工作的人员对隧道施工的要求、方法和安全注意事项有清楚的了解和掌握。
通过技术交底，可以提高施工人员的工作效率，减少施工中的错误和事故风险，确保施工进度和质量。
内容隧道施工技术交底的内容应包括以下方面：1. 施工过程和顺序在技术交底中，需要详细介绍整个隧道施工的过程和顺序。
包括隧道开挖、支护、内部结构施工等各个阶段的工作内容和流程。
同时，还需要介绍每个阶段的施工方法和工具的使用。
2. 安全注意事项安全是隧道施工中最重要的方面。
在技术交底中，应重点介绍各种安全注意事项，包括施工过程中的安全措施、防护装备的使用、事故应急处理等。
同时，需要讲解工作人员应具备的安全意识和自我保护能力。
3. 施工质量要求隧道施工的质量对工程的持久性和安全性有着重要影响。
在技术交底中，应介绍各种施工质量要求，包括尺寸精度、混凝土强度、钢筋工程质量等。
同时，还需要讲解质量验收的方法和标准。
4. 施工设备与材料技术交底还应包括施工所需的设备和材料介绍。
包括各种挖掘机械、支护设备、水泥、钢筋等。
需要介绍每种设备和材料的使用方法和注意事项，确保施工过程中的设备运行正常，材料质量符合要求。
5. 施工图纸和规范在技术交底中应着重介绍施工图纸和规范的使用和理解。
通过详细解读施工图纸和规范，可以避免因误解而导致的施工错误和质量问题。
形式隧道施工技术交底可以采用多种形式进行，常见的形式包括：1. 讲座会议通过组织讲座会议的形式，由专业的技术人员向参与施工的人员进行技术交底。
讲座会议可以结合实际案例，让参与者更好地理解和掌握施工技术要点和注意事项。
2. 培训课程可以通过组织专门的培训课程，对隧道施工技术进行系统的培训和讲解。
隧道施工浅埋段技术交底
二级施工技术交底单位工程名称:隧道分部工程名称：支护工程施工技术交底主要内容：浅埋段施工一、工程概况XXX湾隧道XXX为浅埋段，施工过程中应严格按照设计图纸及规范要求进行施工。
二、施工工艺及注意事项1、超前地质预报按照设计图纸要求进行瓦斯探测，参照兰渝贰隧参05—06-02。
施工期间每断面设置一个直径89mm超前钻孔并辅以加深炮眼进行超前探测，超前钻孔位于拱部,长30m，每25m一循环；每断面加深炮眼个数不小于5个，炮眼加深深度不小于3m，加深炮眼位置按“兰渝贰隧参05-06”图中1～5号探孔布置.若探测到天然气,应立即加强施工通风并通知相关单位，以便处理.2、工法严格按照设计图纸施工参见兰渝贰隧参05,大拱脚台阶法参见05—09—01～07,CRD法参见05—11—01～05。
CRD法是在软弱围堰大跨度隧道中，先分部开挖隧道一侧，施作中隔壁和和横隔板，再分部开挖另一侧并完成横隔板施工的施工方法。
其施工工序横断面、纵断面、平面图、正面图如下所示：2.1施工工序CRD法开挖施工工序见下图。
2。
2 施工方法2。
2。
1、（1）利用上一循环架立的钢架施作隧道侧壁及导坑侧壁φ42小导管超前支护.(2）开挖①部。
(3）喷混凝土封闭掌子面.(4）施作①部导坑周边的初期支护和临时中隔墙，即初喷4cm后混凝土，铺设钢筋网，架立I20b型钢钢架和I18临时钢架，并设锁脚锚杆，安设I18横撑。
（5）钻设径向锚杆后复喷混凝土至设计厚度。
2.2。
2、（1）在滞后于①部一段距离后,开挖②部。
（2)喷混凝土封闭掌子面。
(3）导坑周边部分初喷4cm厚混凝土，铺设钢筋网.（4)接长型钢钢架和临时仰拱，并设锁脚锚杆，根据实际地质情况,必要时安设I18横撑。
（5）钻设径向锚杆后复喷混凝土至设计厚度。
2.2.3、开挖③部并施作导坑周边的初期支护和临时支护,步骤及工序同1。
2。
2。
4、开挖④部并施作导坑周边的初期支护和临时支护，步骤及工序同2。
隧道环形开挖预留核心土法施工技术交底
分项工程施工技术交底通知单施工程序及操作要点2、施工主要步骤①利用上循环支护钢架施做超前支护下图中所示Ⅰ部；②弱爆破分部开挖Ⅱ部，上台阶高度控制在5.5-6.5米，每循环进尺为0.5m～1.0m，每循环后喷4cm厚混凝土封闭掌子面。
③预留核心土开挖，每循环开挖进尺与上台阶进尺相同；④滞后于Ⅳ部一段距离弱爆破左右交错开挖Ⅴ部，下台阶高度控制在2.5-3.5米，台阶长度12m～15m，施做初期支护；⑤开挖Ⅵ部，及时封闭初期支护。
⑥灌筑该段内Ⅷ部仰拱及隧底填充，根据监控量测资料分析，待初期支护收敛后，利用衬砌模板台车一次性灌筑。
施工主要步骤详见下图：施工程序及操作要点三、主要施工工艺本交底主要针对洞身V级围岩环形爆破开挖进行交底，支护及仰拱施工详见其他交底。
1、爆破工艺流程：放样布眼→定位凿眼→钻眼→清孔→装药→连线爆破→瞎炮处理→出碴→断面检查→合格后进入初喷工序。
钻爆设计图如下：爆破技术的主要参数：最小抵抗线(光面层厚度)W=70cm。
周边眼(17)间距Ｅ：起拱线以上Ｅ＝50cm，起拱线以下E＝70-90cm。
周边眼密集系数Ｋ＝0.8－1.0。
周边眼装药集中度取0.2kg/m，采用φ20重150g药卷间隔装药，导爆管起爆，导爆索传爆。
11111111111111111111111111222222222222222225081爆破设计传爆索底药起爆药卷导 爆 管竹片药卷炮眼眼示意图炮眼布置参数为：炮眼直径d=38mm；间距：50cm；孔深=进尺长度+10cm。
装药均采用φ20的小药卷间隔装药。
职业健康安全环保技术交底通知单况。
在施工人员较为密集地段通过应鸣笛示意避让。
11.工作人员到达工作面时，应首先检查工作面是否处于安全状态，检查支护是否牢固，拱顶和边墙是否稳定。
12.洞内施工人员应随时携带手电，以防照明突然熄灭。
四、操作规程和标准开挖施工安全要求1.加强对技术及事故人员的培训，提高全体参建人员的安全、质量意识。
预埋槽道工程技术交底
五、槽道施工详图
A1槽道施工详图1-3
A1槽道施工详图1-4
六、槽道组装与模板连接
槽道组装及与模板连接构造图1-5
说明：槽道组是确保槽道尺寸精度的关键，当槽道长度小于等于2m时用3条扁钢，大于2m时用4条扁钢，扁钢间距均布。扁钢应点焊在槽道的两侧壁上，焊接牢固谨防变形。在隧道衬砌上预埋接触网槽道时，槽道固定在模板上，其隧道定位务必按接触网平面图里程准确定位。定位允许误差：槽道倾斜误差为≤3mm，不允许出现整体扭曲误差；两根槽道焊接成为一个整体后再浇筑于混凝土中的，所以顺线方向偏转只容许同时产生偏转误差，不允许两根槽道各向两边岔开等行情况，槽道组间的定位误差为100mm；当采用1500mm轨槽时，顺线路偏差为±5mm。
4、台车移动就位到指定位置，顶升模板及槽道就位。如果网片钢筋影响槽道处于正确位置拨移网片钢筋面，严禁折断或弯曲槽道上的锚板钉，保证槽道正确定位，按要求把锚钉与接地钢筋焊接。
5、二次衬砌浇筑；衬砌脱模：T型螺栓螺母松开后，旋转90度取出螺栓，收回模板脱模。
三、注意事项
1、可结合具体情况调整施工工艺，但必须满足施工误差要求；槽道内的填充物由接触网工程剔除(严禁私自取出）。
七、槽道接地
接触网线垂直向上在拱顶的投影线两侧以0.5m为间隔，各选三根纵向结构筋作为接地钢筋。每个台车中部选一根环向结构钢筋作为环向接地筋，并与接触网吊柱弧形基础或接地端子焊接；环纵向接地钢筋间焊接；纵向接地钢筋作业端间可不连接。
每个作业段内的环向接地钢筋通过连接钢筋与两侧通信信号槽靠线路侧外缘的纵向接地钢筋连接。
槽道接地示意图1-6
接地钢筋连接时，单面焊搭接不小于10d钢筋直径长度，双面焊不小于5d钢筋直径长度。纵横向钢筋采用“L”型钢筋连接。
