光伏电站省调启动方案11
光伏电站并网调试方案
光伏电站并网调试方案随着能源危机的日益严重和可再生能源的发展，光伏电站在现代能源系统中扮演着越来越重要的角色。
光伏电站的并网调试是确保其能够稳定运行和高效发电的关键步骤。
本文将探讨光伏电站并网调试的相关方案，旨在为光伏电站的建设和运营提供有力的支持。
一、并网前准备工作1. 光伏电站接入条件评估在进行光伏电站的并网调试之前，首先需要进行接入条件评估。
这涉及到评估电网负载能力、电网稳定性、逆变器能力以及接入电容等方面。
只有在确保电网能够承受并稳定运行光伏电站的情况下，才能进行并网调试。
2. 准备并网调试方案并网调试方案是确保光伏电站正常运行的基础。
方案应包括光伏电站的接入方式、逆变器的参数设置、并网保护措施以及并网调试的步骤和方法等内容。
方案的制定需要充分考虑电网的特性和光伏电站的运行需求，确保并网过程安全可靠。
二、仿真模拟和调整1. 使用仿真软件进行模拟在正式进行光伏电站的并网调试之前，可以使用仿真软件对光伏电站的运行进行模拟。
通过模拟，可以预测并分析系统可能出现的问题，并提前调整方案和参数，减少调试时间和风险。
2. 调试参数设置和优化在进行实际的并网调试之前，需要对逆变器进行参数设置和优化。
包括逆变器的功率因数设定、电流限制、频率响应等方面。
通过调试参数的设置和优化，可以使光伏电站与电网更好地匹配，提高电站的发电效率和稳定性。
三、安全保护措施1. 并网保护装置设计为了确保光伏电站与电网的安全运行，需要设计并安装相应的并网保护装置。
这些装置可以识别并防止电网故障对光伏电站的影响，如过电压、过电流、频率异常等。
并网保护装置的设计应遵循相关标准和规范，确保安全可靠。
2. 接地保护系统在光伏电站的并网调试中，接地保护是非常重要的一环。
光伏电站应设计完善的接地保护系统，包括接地电阻检测、接地故障监测和接地装置监测等。
这些保护系统能够及时发现并解决接地故障，保护电站和人员的安全。
四、实际并网调试在完成前期的准备工作后，可以进行光伏电站的实际并网调试。
光伏电站设备调试方案
光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据, 检查光伏电站设计、施工质量, 验证光伏电站设备的设计、制造、安装质量, 通过对光伏电站设备试验、调试, 达到光伏电站设备安全、顺利并网, 保证各个系统运行正常、设备安全稳定。
二、编制依据1.《光伏发电站设计规范》GB50797-2012。
2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。
3.《电气装置安装工程电气设备交接试验标准》GB 50150-2006 。
4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。
三、调试目标1.检验方阵内设备接线正确、满足带电条件, 调试设备参数、性能, 保证设备顺利并网、安全稳定运行。
2.调试监控中心内设备, 达到参数设置正确、性能调试正常, 以保证并网后运行正常。
四、调试内容1.方阵（1）组件: 一次回路检查、组件交接性能试验。
（2）箱变: 带电前一次回路检查、交接试验。
（3）逆变器: 带电前一次、二次回路检查、并网调试。
2.监控中心（1）直流系统: 绝缘检查、监视系统检查。
（2）UPS系统: 绝缘检查、输出测试、切换调试。
（3）配电系统: 一次、二次回路检查。
（4）光功率系统: 系统安装、功能调试。
（5）监控系统: 系统安装、功能调试。
（6）AGC系统:接口测试、功能调试。
五、组织措施1.调试小组组长: A（电力建设第三工程公司）组员: B.C.D.设备厂家人员组长职责：负责调试方案的制定、落实, 保证设备正常调试, 协调解决出现问题。
组员职责：负责调试方案执行, 按照调试方案逐项调试, 处理调试过程中出现问题, 做好调试记录。
2.监督小组组长: E（水电咨询有限公司）副组长: F（光伏电站管理部）组员:光伏电站管理部: G、H、J水电咨询有限公司: K、L组（副）长职责: 审批并监督执行设备调试方案, 组织好人员培训、调试监督、验收把关。
组员职责：监督设备调试方案执行, 做好调试项目监督、旁站, 做好设备调试验收工作。

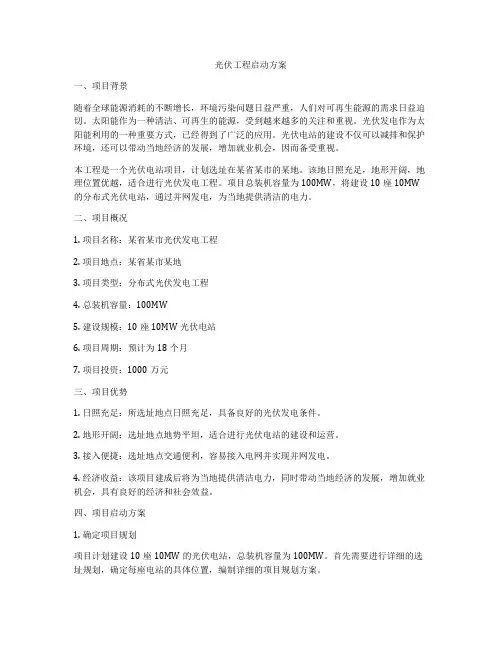

光伏工程启动方案
光伏工程启动方案一、项目背景随着全球能源消耗的不断增长，环境污染问题日益严重，人们对可再生能源的需求日益迫切。
太阳能作为一种清洁、可再生的能源，受到越来越多的关注和重视。
光伏发电作为太阳能利用的一种重要方式，已经得到了广泛的应用。
光伏电站的建设不仅可以减排和保护环境，还可以带动当地经济的发展，增加就业机会，因而备受重视。
本工程是一个光伏电站项目，计划选址在某省某市的某地。
该地日照充足，地形开阔，地理位置优越，适合进行光伏发电工程。
项目总装机容量为100MW，将建设10座10MW 的分布式光伏电站，通过并网发电，为当地提供清洁的电力。
二、项目概况1. 项目名称：某省某市光伏发电工程2. 项目地点：某省某市某地3. 项目类型：分布式光伏发电工程4. 总装机容量：100MW5. 建设规模：10座10MW光伏电站6. 项目周期：预计为18个月7. 项目投资：1000万元三、项目优势1. 日照充足：所选址地点日照充足，具备良好的光伏发电条件。
2. 地形开阔：选址地点地势平坦，适合进行光伏电站的建设和运营。
3. 接入便捷：选址地点交通便利，容易接入电网并实现并网发电。
4. 经济收益：该项目建成后将为当地提供清洁电力，同时带动当地经济的发展，增加就业机会，具有良好的经济和社会效益。
四、项目启动方案1. 确定项目规划项目计划建设10座10MW的光伏电站，总装机容量为100MW。
首先需要进行详细的选址规划，确定每座电站的具体位置，编制详细的项目规划方案。
2. 编制项目可行性研究报告针对该项目，需要进行项目可行性研究，包括环境影响评价、地质勘察、勘测测绘等工作，编制可行性研究报告，确定项目建设的基本条件和可行性。
3. 确定项目投资及融资方案针对项目的建设和运营需要大量的投资，需要确定项目的投资规模、来源和融资方案，结合国家和地方政策，确定合理的投资和融资方案。
4. 确定项目建设方案根据项目规划和可行性研究报告，结合技术、经济、环保等因素，确定项目建设方案，包括工程设计、设备采购、施工安装等内容。
光伏项目系统调试方案
光伏项目系统调试方案1 检验前的准备工作1、检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。
2、根据设计图纸，到现场核对所有装置的安装位置是否正确。
3、对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
4、继电保护检验人员在运行设备上进行检验工作时，必须事先取得升压站技术负责人的同意，遵照电业安全工作相关规定履行工作许可手续，并利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。
5、检验现场应提供安全可靠的检修试验电源，禁止从运行设备上接取试验电源。
6、检查装设保护和通信设备室内的所有金属结构及设备外壳均应连接等电位地网。
7、检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接于等电位地网。
8、检查等电位接地网与场、站主接地网紧密连接。
2 系统调试内容2.1 光伏组串调试光伏组串调试见表。
光伏组串调试内容2.2 逆变器调试1、逆变器的调试工作由生产厂家配合进行。
2、逆变器控制回路带电时，应对其作如下检查：工作状态指示灯、人机界面屏幕显示应正常；人机界面上各参数设置应正确；散热装置工作应正常。
3、逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值偏差应在允许范围内；检查人机界面显示直流侧对地阻抗值应符合要求。
4、逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作：测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确；具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应做出并网动作。
光伏电站电气设备调试方案
XX 太阳能电站电气调试XXXX有限公司X年X月X日1. 工程概况：本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9 面、二次控制柜20 面。
2. 质量目标及要求：严格按照GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范，对光伏发电场区及35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。
3. 主要试验依据及验收标准：3.1 （GB50150-2006《电气装置安装工程电气设备交接试验标准》3.2 DL/T596-1996 《电力设备预防性试验规程》3.3 《电业安全工作规定（发电厂和变电所部分）》3.4 《继电保护及电网安全自动装置现场工作规定》3.5 《电力系统继电保护及安全自动装置反事故措施要点》3.6 《继电保护及安全自动装置检验条例》3.7 JJG313-2004 《测量用电流互感器检定规程》3.8 JJG314-2004 《测量用电压互感器检定规程》；3.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。
4. 试验的组织机构：总指挥：副总指挥：成员：现场指挥：安全组：5 试验内容：5.1主要试验仪器设备序号名称数量单位备注台1绝缘电阻测试仪16. 试验范围：光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。
配电设备的耐压试验及系统调试。
6.1调试的范围为：本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。
7、调试准备7.1汇流箱汇流箱的试验项目如下：（1）测量汇流箱内电气一次元件的绝缘电阻。
7.1.1使用仪器设备兆欧表一只：1000V万用表一只7.1.2调试应具备的条件（1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。
（2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。

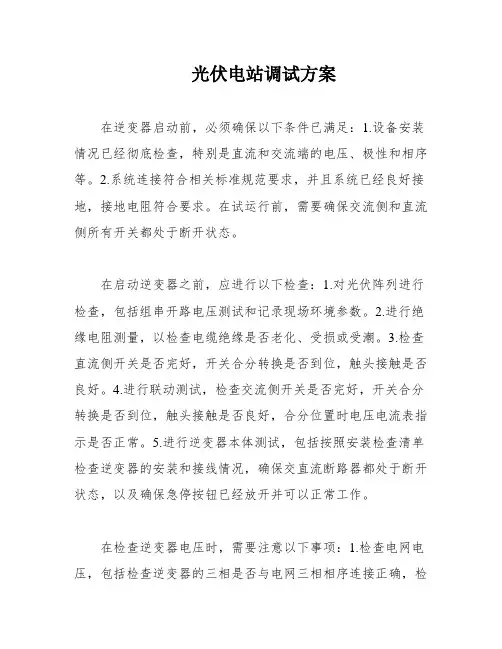

光伏电站调试方案
光伏电站调试方案在逆变器启动前，必须确保以下条件已满足：1.设备安装情况已经彻底检查，特别是直流和交流端的电压、极性和相序等。
2.系统连接符合相关标准规范要求，并且系统已经良好接地，接地电阻符合要求。
在试运行前，需要确保交流侧和直流侧所有开关都处于断开状态。
在启动逆变器之前，应进行以下检查：1.对光伏阵列进行检查，包括组串开路电压测试和记录现场环境参数。
2.进行绝缘电阻测量，以检查电缆绝缘是否老化、受损或受潮。
3.检查直流侧开关是否完好，开关合分转换是否到位，触头接触是否良好。
4.进行联动测试，检查交流侧开关是否完好，开关合分转换是否到位，触头接触是否良好，合分位置时电压电流表指示是否正常。
5.进行逆变器本体测试，包括按照安装检查清单检查逆变器的安装和接线情况，确保交直流断路器都处于断开状态，以及确保急停按钮已经放开并可以正常工作。
在检查逆变器电压时，需要注意以下事项：1.检查电网电压，包括检查逆变器的三相是否与电网三相相序连接正确，检查相电压及线电压是否在预定范围内，并记录电压值。
如果电压偏差过大，则需要调整变压器的传输比。
如果可能的话，测量相的THD（总谐波失真），并查看曲线。
若畸变情况很严重，逆变器可能无法运行。
2.检查直流侧电压，确保DC输入极性正确，记录并测量每一路DC（开路）电压，每路电压值应几乎相同，并且不超过允许的最大直流电压值。
需要注意的是，逆变器直流侧电压不得超过产品规定值，过高的直流电压会损坏逆变器。
Possible revised n:If XXX) exceeds 3%。
it may indicate faults in the PV site's wiring (e.g。
module XXX)。
cable damage。
or loose ns.3.ns before start-up:After confirming that all items meet the requirements。
光伏电站启动方案
宏远光伏电站送变电工程启动方案批准：审核：柳磊编制：郝晓华嘉峪关供电公司电力调度调控中心二O一三年十二月五日一、工程简介甘肃宏远青羊沟滩30MW光伏并网发电项目（甘电司发展【2013】873号）是由甘肃宏远光电有限责任公司新建的一座光伏并网电站，占地70公顷，投资2.5亿元，电站位于甘肃省肃北蒙古族自治县境内，海拔高程2000m～2300m之间，建设容量为30MWp，由甘肃宏远光电有限责任公司负责电站的建设、经营和管理。
电站光伏支架采用固定式，光伏组件采用240W多晶硅组件和245W多晶硅组件各63220块和60440块，采用分块发电、集中并网方案，将系统分成30个1MW发电单元，共设置60台500kW的光伏逆变器，每1MW光伏发电单元配置 2台 500kW 逆变器、1 台 1000kVA美式箱变，再将10MW 升压变并联形成 1 回，共3回路进线汇集到35KV配电室，再通过一回出线从配电室出线后，通过110KV主变升压至110KV，采用双回架空线路（型号为：LGJ-300型钢芯铝绞线,每根电缆长度为2400米）π接至玉青线3km 处，输送至玉门110KV玉门变。
利用新建线路敷设一条12芯ADSS光缆作为系统保护。
预计电站运营期内平均年上网电量为4366万度。
二、相关设备参数：1、110KV主变型号：SZ11-31500/110电压比：115±8X1.25%/38.5±2X2.5%/10.5kV阻抗电压：Ud=10.5%；空载电流：0.3%空载损耗：40KW 厂家：保变天威2、美式箱变型号: ZBWF/1000(30台)，厂家:浙江开关厂有限公司，35kV升压变压器30台、额定容量1000/500/500kVA，额定电压：变压器高压侧：40.5kV 低压侧：670/270-315V 额定频率：50Hz 调压方式：无励磁调压：调压范围：38.5±2×2.5% 联结组别：YN,d11,d11 阻抗电压：6.5 %冷却方式：ONAN 绝缘等级：A级。
10kv光伏电站启动方案
10kv光伏电站启动方案一、前言随着人们对环境保护的重视以及可再生能源的迅速发展，光伏电站作为一种清洁能源的利用方式，受到越来越多的关注。
为了确保10kV 光伏电站的正常运行，我们制定了以下启动方案。
二、方案概述1. 方案目标：确保10kV光伏电站顺利启动并连接到电网，实现正常发电和供电。
2. 方案范围：包括光伏电池组件、逆变器、直流母线、交流母线、变压器、电网等设备和系统的启动工作。
三、物料准备1. 检查光伏电池组件是否完好，根据需要清洗和维护。
2. 检查逆变器和其他辅助设备的完好性，并确保其连接正确。
四、电气安装1. 按照10kV光伏电站的电气设计图纸进行电缆敷设，注意在敷设过程中避免人为损坏。
2. 确保电缆的接地符合相关标准，检查接地电阻是否符合要求。
五、接口测试1. 测试逆变器和直流母线之间的接口，检查信号是否正常传输。
2. 测试直流母线和交流母线之间的接口，确保电流传输稳定。
3. 测试光伏电站与电网之间的接口，确保能够实现电网的连接。
六、系统调试1. 启动逆变器，检查逆变器的运行状态和输出功率。
2. 检查光伏电站的数据采集系统，确保能够准确采集和传输数据。
3. 检查系统的保护装置，确保在异常情况下能够及时切断电流。
七、并网操作1. 在确保10kV光伏电站各项设备正常运行的情况下，进行并网操作。
2. 注意并网操作的安全性和稳定性，确保不对电网造成不良影响。
3. 进行系统监视，关注并记录发电量和供电质量。
八、总结本方案详细介绍了10kV光伏电站的启动工作，从物料准备、电气安装、接口测试、系统调试到最终的并网操作，确保了光伏电站的正常运行。
在实际施工过程中，需要根据具体情况进行调整和优化。
通过本方案的有效实施，10kV光伏电站将为社会提供稳定可靠的清洁能源，推动环境保护和可持续发展。
光伏电站电气设备调试方案.
RR太阳能电站电气调试方案甫R年R月R日1. 工程概况：本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。
2. 质量目标及要求：严格按照GB50150-20R《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及 35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。
3. 主要试验依据及验收标准：3.1 （ GB50150-20RR《电气装置安装工程电气设备交接试验标准》3.2DL/T596-1996《电力设备预防性试验规程》3.3《电业安全工作规定（发电厂和变电所部分）》3.4《继电保护及电网安全自动装置现场工作规定》3.5《电力系统继电保护及安全自动装置反事故措施要点》3.6《继电保护及安全自动装置检验条例》3.7JJG313-20RR《测量用电流互感器检定规程》3.8JJG314-20RR《测量用电压互感器检定规程》；3.9甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。
4. 试验的组织机构:总指挥：副总指挥：成员：现场指挥：安全组：5试验内容：6.试验范围:光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。
配电设备的耐压试验及系统调试。
6.1调试的范围为：本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。
7、调试准备7.1汇流箱汇流箱的试验项目如下：（1）测量汇流箱内电气一次元件的绝缘电阻。
7.1.1使用仪器设备兆欧表一只：1000V万用表一只7.1.2调试应具备的条件（1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。
（2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。
7.1.3调试步骤和方法（1）总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。
220kV光伏变电站启动方案
220kV光伏变电站启动方案xxxx有限责任公司xxxx年xx月220kV光伏变电站启动方案一、设备启动范围220kV光伏变电站1.220kV 251xx线间隔。
2.220kV 1母219母线及其附属设备。
3.1号主变及其两侧附属设备。
4.35kV 1号、2母母线及其附属设备。
5.35kV电容器SVG2组（392、391）、361站用变1组，馈线开关间隔10个。
6.220kVxx线输电线路。
7.上述设备对应的二次保护及综合自动化系统。
二、启动前的准备工作1.220kV光伏变电站启动范围内安装调试工作全部完成，试验项目及数据均符合要求，安装试验报告、技术资料齐全，图纸齐全，并经质监验收合格，具备启动条件。
2.220kV光伏变电站启动范围内所有临时安全措施已拆除，间隔施工、检修的工作票均已办理结束。
3.220kV光伏变电站启动范围内场地全面清场，无遗留的工具及其它杂物和障碍。
4.所有待启动设备已按国家或部颁规范标准进行试验并经验收组验收合格。
5.本次待投产的开关、刀闸设备均标明正确的名称、编号，并与计算机监控和主控室模拟图相符。
6.电缆管口、开关操作箱、端子箱、保护屏电缆进线洞口已按有关规范要求封堵。
7.站内配足消防设施及绝缘工具，电站的消防系统能正常运行。
8.设备外壳接地均良好，地网接地电阻试验合格。
9.所有待投运的开关、刀闸、接地刀均在分闸位置。
10.所有待投运设备的保护定值按相关部门下达的继保定值单要求投入。
待投运设备已完成保护整组传动试验并验收合格。
11.1号主变本体检查良好安装调试人员会同值班人员进行设备安装情况交底，操作人员应按启动方案结合现场情况填写好操作票。
12.启动当天对220kVxx线进行线路工频参数、绝缘电阻测量及核对相序，将测量结果报启动小组。
13.启动当天对220kV光伏变电气设备进行测量绝缘电阻，（1）220kVxx线间隔、#1变高压间隔、220kV 1母、2母；（2）＃1主变及其两侧间隔；（3）35kV 1母、2母及其开关间隔。
光伏电站工程并网启动方案2013.11概要
批准：
审核：
编写：
1.总体目标2
2.主要设备2
3.人员组织2
4•组织措施3
5.试运前设备状态检查3
6•试运前操作过程5
中电投沧州渤海新区50MWp光伏电站工程
升压站试运行方案
1.总体目标
中电投沧州渤海新区新能源发电有限公司中电投沧州渤海新区50MWp光伏电站
28.检查191位置在合闸状态
29.检查变压器声音、温度
30.断开191断路器
31.检查191位置在分闸状态
32.合上31-7 PT手车
33.检查31-7位置在运行状态
34.合上35kV二次PT小开关
35.检查35kV二次PT小开关位置在合闸状态 第6页共11页
36.将311手车摇至运行位置
37.检查311手车位置在运行状态
员检查结果：）
321手车在试验位置（运行人员检查结果：）
321-7地刀在断开位置（运行人员检查结果：）
321-BD地刀在断开位置（运行人员检查结果：）321-5刀闸在断开位置（运行
人员检查结果：）
521断路器在断开位置（运行人员检查结果：）
6•试运行操作过程（所有人员听从总指挥命令）
6.1.主变压器受电
4.组织措施
4.1启动前待投设备的交接试验全部结束，并符合规定，经验收合格。
4.2启动前待投设备所有地刀、地线等施工安全措施全部拆除，待充电的开关、 刀闸全部在冷备用状，消防设施完备，安全用具齐全经检验合格。
4.3启动前对所有启动试验人员进行技术和任务交底。运行人员人员经培训取得 国家电网本职业相关资格证书，所有试运行人员明确本试运行方案。所有试运人 员明确本方案，服从指挥。发现异常及时向试验总指挥汇报，不得擅自处理。
光伏调规
山东电网光伏电站调度管理规定（试行）1 总则1.1 为加强光伏发电调度管理，保障电力系统安全、优质、经济运行，根据《光伏系统并网技术要求》（GB/T 19939-2005）、《光伏（PV）系统电网接口特性》（GB/T 20046-2006）《电能计、量装置技术管理规程》（DL/T448-2000）《光伏发电站接入电力、系统技术规定》（GB/Z 19964-2005）《国家电网公司光伏电站接、入电网技术规定(试行)（以下简称《国网技术规定》、）《山东电力系统调度管理规程》（以下简称《调度规程》）等标准、规程，制定本规定。
1.2 本规定涉及光伏电站并网管理和正常运行阶段的调度管理以及相应基本技术要求。
1.3 本规定适用于山东电力调度中心(以下简称省调)调度管辖的光伏电站（总装机容量超过 10MW 或通过 35kV 及以上系统并网）的调度管理，自颁布之日起试行。
其它光伏电站参照本规定执行。
2 术语和定义2.1 峰瓦（watts peak）1指太阳电池组件方阵，在标准测试条件下的额定最大输出功率。
2.2 逆变器（inverter）指光伏电站内将直流电变换成交流电的设备。
用于将电能变换成适合于电网使用的一种或多种形式的电能的电气设备。
最大功率跟踪控制器、变流器和控制器均属于逆变器的一部分。
2.3 孤岛现象（islanding）指电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。
孤岛现象可分为非计划性孤岛现象和计划性孤岛现象。
非计划性孤岛现象（unintentional islanding）是指非计划、不受控地发生孤岛现象；计划性孤岛现象（intentional islanding）是指按预先配置的控制策略，有计划地发生孤岛现象。
2.4 防孤岛（anti-islanding）指禁止非计划性孤岛现象的发生。
2.5 光伏电站分类小型光伏电站指接入电压等级 0.4kV 的光伏电站；中型光伏电站指接入电压等级 10～35kV 的光伏电站；大型光伏电站指接入电压等级66kV 及以上的光伏电站。
光伏发电系统整套启动调试技术
45INSTALLATION2023.5李晓斌（山西省安装集团股份有限公司 太原 030024）摘 要：光伏发电整套启动调试是光伏发电系统投运前的最后一道工序，是安全投运的重要保障。
本文以20MW分布式光伏发电系统整套启动调试为例，分析总结了整套启动流程及调试过程中的重点难点，使整个光伏发电系统安全投运，为同类工程提供了技术参考。
关键词：分布式光伏 整套启动 并网发电 调试技术中图分类号：TM615 文献标识码：B 文章编号：1002-3607（2023）05-0045-03光伏发电系统整套启动调试技术屋顶光伏电站调试过程中涉及到的电气设备及元器件多、交直流电压等级多，容易导致设备送电范围及电压类型接入错误，造成事故。
基于此，本文在启动调试过程中通过严格区分带电设备及细分调试流程，总结了一套光伏发电系统调试方法，以期保证光伏区各系统投运一次成功。
1 工程概况本屋顶光伏工程建设规模为20MW，新建35kV一座变电站，设1台35kV变压器、1套SVG装置。
电气预制舱内共计7台35kV高压柜及多台二次系统屏柜，其中4台开关柜、1台计量柜、1台PT柜、1台接地变柜。
光伏组件以屋顶平铺式和31°倾角固定式两种方式安装（见图1）。
光伏板安装74,184块，集成光伏逆变装置16台、汇流箱223个。
现场每24片270W光伏板串联为一串，汇集16串组件并入1个直流汇流箱汇集。
全区域分为16个1.3MW光伏发电单位，每个单元配2台630kW逆变器和1台1250kVA的箱式变压器，将电压升至35kV，经2回35kV 集电线路接入35kV变电站（见图2）。
2 整套启动试验2.1 具备条件（1）光伏组件、汇流箱、逆变器、直流柜、配电柜、变压器、SVG无功补偿装置、综合保护测控系统、计算机监控系统、电能计费系统及电能监测装置、火灾报警系统等一、二次设备安装及静态调试完毕，均符合有关验收标准要求。
（2）光伏系统整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符合要求。
光伏电站并网调试方案
合肥中南光电1.5MWp光伏电站并网调试方案批准审核编制1．编制依据：为了使并网整套启动试验工作如期安全顺利进行，特编制此措施。
本措施依据合肥重点光电1.5MWp电站提供的电气设计图纸和《电气装置安装工程电气设备交接试验标准》、《火并网逆变器厂家说明书》、《电业安全规程》及有关规程编制。
2．并网整套启动试验的范围：本次并网整套启动试验的范围是逆变器到系统隔离变系统。
本次并网整套启动试验将带电的一次设备为逆变器交直流系统及其对应的隔离变低压侧等。
本次并网整套启动试验将带电的二次保护设备为逆变器相关的光电系统以及系统相应的机电联锁、信号、控制回路等。
本次将带电的二次装置为逆变器并网用同期装置、隔离变保护装置、电度表屏、二次监控设备。
3．并网整套启动试验前必须具备的条件：3．1 与并网整套启动试验有关的一、二次电气设备的安装工作应全部结束。
3．2 与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。
3．3 与并网整套启动试验有关设备的继电保护,已按整定值要求调试整定完毕,并可投入运行。
3．4 与并网整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符合要求。
3．5 与并网整套启动试验有关的带电房间应锁门，带电区域应有遮栏，并设警告标志牌。
3．6 与并网整套启动试验有关的带电体周围应无杂物，道路畅通平整，电缆沟及管道沟盖板均应盖好。
3．7 与并网整套启动试验有关的设备编号清楚、着色正确。
3．8 PT回路一、二次熔丝，直流控制回路熔丝需备齐并备有备品。
3．9 所有一次设备的接地线要明显，并应和接地网可靠联接，接地网的接地电阻应合格。
3．6 所有电气一次、二次设备全部通过验收，并有验评表。
3．11 消防设施完善，逆变器室、变压器、10KV开关室等处应有足够的电气灭火器。
3．12 通讯设备应畅通，照明应充足,事故照明试验正常、通风良好。
分布式光伏电站调试方案
分布式光伏电站调试方案背景介绍随着可再生能源的不断发展，光伏电站在全球范围内得到了广泛的推广和应用。
与传统的集中式光伏电站不同，分布式光伏电站由多个光伏组件构成，分布在不同的地理位置上。
分布式光伏电站的建设和调试需要进行专门的规划和设计，以确保整个系统的运行安全可靠。
本文将介绍分布式光伏电站调试的方案和步骤。
1. 调试前的准备工作在进行分布式光伏电站的调试之前，需要完成以下准备工作：•设计和规划：根据光伏电站的地理位置、光照条件和设备布局等因素，完成光伏电站的设计和规划工作，包括电站的容量和布局等。
•安全检查：确保所有设备和电缆连接正常，并符合相关的安全要求和标准。
•设备检查：对所有光伏组件、逆变器和其他关键设备进行检查，确保其正常工作，并记录相关信息。
•数据采集系统：确保数据采集系统正常工作，并能够监测和记录光伏电站的运行状态和性能参数。
2. 调试步骤2.1 系统连接和设置•确保所有设备的电缆连接正确，并牢固可靠。
特别是光伏组件之间和逆变器与电网之间的连接。
•针对逆变器和数据采集系统，按照供应商提供的说明，进行系统设置和参数调整。
2.2 系统开机和初始化•按照操作手册的说明，逐个启动光伏组件和逆变器，并确保系统按照预期的顺序启动。
•检查系统的初始化过程，包括电网连接、光伏组件的MPPT跟踪等，确保系统能够正常启动和运行。
2.3 系统性能测试和调整•使用专业的测试设备和工具，对光伏组件和逆变器的性能进行测试和评估。
•通过调整逆变器的工作参数，优化系统的性能和发电效率。
•监测和记录系统性能参数，包括发电量、逆变器效率、电网耦合等，以便后续的分析和优化。
2.4 网络调试和接入•将分布式光伏电站接入至电网，确保与电网的稳定连接。
•进行电网并联测试，检查和调整电站与电网之间的互动，确保电站符合电网要求和标准。
•完成与电力公司的必要报告和验收程序。
2.5 监控系统调试和运行验证•确保数据采集系统能够准确地监测和记录光伏电站的运行状态和性能参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永登县弘阳新能源发电有限公司
50兆瓦并网光伏发电项目一期20MW工程启动方案
一、工程简介
永登县弘阳新能源发电有限公司50MW并网光伏发电项目一期20MW工程位于永登县上川镇五联村境内，一期20MW工程占地面积600余亩，总体地势北高南低，场址海拔高程约在2250-2320之间，场区地形开阔、地质结构稳定适合建设大型光伏发电项目。
本工程一期工程装机容量20MW，采用分块发电、集中并网的方案。
通过技术经济综合比较，电池组件选用阿特斯265Wp光伏组件，共77022块；逆变器选用500kW型光伏逆变器，2台组成1个发电单元，共40台。
电池组件方阵的运行方式采用最佳倾角30°固定式安装。
光伏场区划分为20个发电单元，每个发电单元由175个组串汇流而成，每个组串由8根长1.85米、直径76mm的钢管灌注桩采用C30的混凝土浇筑而成，光伏区共有灌注桩基础28000个。
光伏区配套建设逆变器基础20座，箱变基础20座。
光伏厂区共安装12路汇流箱240台、16路汇流箱40台，逆变器20台，每台容量1MW；20台箱变，容量为1000kVA，以及低压直流线路和高压电缆敷设安装。
20MWp太阳能电池阵列由20个1MWp多晶硅电池子方阵组成。
每个子方阵由2个500kW阵列逆变器组成，每个阵列逆变器由87路太阳电池组串单元并联而成，每个组串由22块太阳能电池串联而成。
各太阳能电池组串划分的汇流区并联接线后，经光伏逆变器逆变为交流，就地升压至35kV后接入35kV配电室；再经
升压站升压至110kV后，以一条110kV架空输电线路并入上川汇集站，线路长度为9.8公里。
二、设备技术参数
1、光伏组件：
指标数据
型号CS6P-265P
最大输出功率265 W
输出功率公差0～＋5%
最佳工作电压27.9 V
最佳工作电流 6.88 A
开路电压（V oc）34.7 V
短路电流（Isc）7.48A
最大系统电压1000 VDC
名义电池工作温度45±2℃
最大额定熔丝电流15 A
工作温度范围-40℃～＋85℃
应用等级 A
组件尺寸1638×982×40 mm
组件重量18 Kg
标准测试条件(STC) 1000W/m2，AM1.5，25℃
生产厂家阿特斯阳光电力集团有限公司
2、逆变器：
SG500MX光伏并网逆变器性能参数表
制造厂商阳光电源型号SG500MX
直流输入最大直流输入功率（kW）560
最大方阵开路电压（V）1000
最大方阵输入电流（A）1220A MPPT范围（V）460~850
交流输出额定交流输出功率（kW）500
最大交流输出功率（kW）550
额定电网电压（V）315
工作电压范围（V±%）252~362
额定电网频率（Hz）50
工作频率范围（Hz±%）50±0.5
最大逆变器效率（%）98.7%
欧洲效率98.5%
功率因数>0.99
功率因数调节范围0.9超前~0.9滞后电流总谐波畸变率（%）
<3%（额定功率
时）
直流分量
<0.5%额定输出电
流
夜间自耗电（W）<20
噪音（dB）<65
保护功过/欠压保护（有/无）有过/欠频保护（有/无）有防孤岛效应保护（有/无）有
能过流保护（有/无）有防反放电保护（有/无）有
极性反接保护（有/无）有
过载保护（有/无）有
低电压穿越（有/无）有
温度保护（有/无）有
其他保护有
工作电源供电方式（自供/外供）自供
负载功率 1.2KW
安全要求绝缘电阻≥10MΩ
绝缘强度2500V,1min 外壳防护等级IP20
通讯接口RS485/以太网
电磁兼容电压波动和闪烁
具备发射
静电放电抗干扰度
射频电磁场辐射抗扰度
电快速瞬变脉冲群抗扰度
浪涌（冲击）辐射抗扰度
射频场感应的传导骚扰抗扰度
电压暂降、短时中断和电压变化的抗
扰度
尺寸宽×深×高（mm）
1205x805x1915m
m
重量（Kg）950
文产品说明书（有/无）有
件要求用户手册（有/无）有产品合格证（有/无）有保修卡（有/无）有
3、变电站主要设备：
（1）集成光伏变电站
序名称参数
1 生产厂家宁波天安（集团）股份有限公司
2 型号S11-M-1000/38.5
3 变压器容量（箱变）1000kW
4 变压器参数SF11-1000(38.5±2×2.5%/0.315-0.315)，Yd11-d11 (2)主变压器
名称: 110kV三相油浸自冷式有载调压电力变压器
生产厂家山东鲁能泰山电力设备有限公司
型号：SZ11-20000/110
额定容量：20000kV A
额定电压：115±8×1.25%/38.5±2×2.5%/10.5KV
相数三相
三相联接组别：YNyn0+d11
额定频率：50Hz
阻抗电压：Uk1-2%=10.67，Uk1-3%=18.11，Uk2-3%=6.23
冷却方式：ONAN
调压方式：有载
中性点接地方高压中性点直接接地,中压中性点经小电阻装置接
式: 地
(3)35kV小电阻接地装置
安装方式户外式
生产厂家保定科锐电气有限责任公司
电阻值202Ω
额定电压35kV
电阻电流100A
最高工作电压40.5kV
电阻材质碳素非金属
冷却方式自然冷却
(4)35kV SVG动态无功补偿装置
名称: 静止型动态无功补偿装置
生产厂家荣信电力电子股份有限公司
安装方式SVG本体户外集装箱安装
SVG动态响应时间≤10ms
装置输出谐波电流总畸变
<3％
率（THD）
输出容量5Mvar
SVG本体容量±5000kvar
SVG功率单元阀组RSVG-PWRC-5/10
三、调度管理范围划分
兰州地调调管设备:
1、永登弘阳光伏电站与上川汇集站之间的110kv输电线路及两
侧间隔、所属继电保护、安全自动装置由兰州地调调管；
2、永登弘阳光伏电站110kv母线、#1主变及所属设备由兰州地调调管。
3、永登弘阳光伏电站其余35kv母线及以下电气设备及厂用系统（不包括#1主变低压侧3511、3512小车开关）由南滩光伏电站自行命名及调度管理。
四、启动必须具备的条件：
1.已按照新设备启动规定向兰州地调提供齐全技术资料；
2.有关继电保护装置已按下达的整定值进行整定，并经过规
的调试和验收。
涉及到影响张掖电网其它设备继电保护定值变
的部分已按所下达的定值单更改完成；
3.永登弘阳光伏电站与张掖地调通信畅通并符合相关规定，
电力行业标准、规程、设计建成，具备投运条件；通信系统设(主、备通道)通过调试及验收，满足继电保护、安全自动装置、度自动化系统、并网调试启动指挥、调度及测试的要求；
4.自动化设施已按电力行业标准、规程设计建成，通过调试
验收，综合自动化信息已接入调度自动化主站，遥测、遥信数
上传正确，遥控、遥调试验正确；
5.计量装置与远传设施齐备，验收合格；
6.新设备启动方案及事故预案已编制完成并正式下发，有关
运行人员已熟悉掌握；
7.新设备按基建调试规程已完成除并网试验及并网后才可进行的试验以外的所有试验且合格，经有关部门验收并具备做并网启动试验的条件；
8.有关规程编制完成并经审查批准，设备已按兰州地调批准
的编号命名；
9.施工现场必须清洁，所有临时性安全措施全部拆除，施工
人员撤离现场，工作票终结；
10.值班人员培训合格，具备上岗条件，有关永登弘阳光伏电站
运行值班人员名单及联系电话已报省调、兰州地调。
五、启动程序：
（省调调度员确认：
1、高压开关试验完成，保护定值整定正确；
2、光电场变电站已正式带电至35kV母线；
3、省调调度员令：1-20号方阵并网。
光伏组件阵列并网计划
时间调试组件并网组件方阵编号备注
2016年6月8日20MWP 20MWP1-20号方阵。
