采样频率的选取
采样频率的确定
逐次比较式ADC 采样频率的选取及应用作者：吕 迅，鲁聪达时间：2006-12-22 来源:摘要: 在设计数据采集系统时，一项重要的任务是选择模数转换器(ADC) 的采样频率L 根据采样理论，采样频率至少应为输入信号带宽的两倍，实际往往采用更高的采样频率来保证数据采集系统的精度L 但当逐次比较式ADC 的采样频率过高时，会使其内部采样保持的开关电容充电不充分，从而导致ADC 转换误差过大L选择一个合适的采样频率是保证数据采集系统可靠工作的关键L通过建立ADC 及前向通道的等效模型及推导，在保证ADC 的转换精度下，推出ADC 的采样时间与信号放大电路输出阻抗的匹配关系，得到ADC 最合适的采样频率。
关键词：逐次比较式；模数转换器；开关电容；采样时间；转换精度引 言数据采集系统的前向通道一般是由三部分组成的: 传感器，信号放大电路和模数转换器(ADC) 。
逐次比较式的模数转换器是试验机控制系统的数据采集模块及其它工业数据采集系统常采用的模数转换器L在设计这类数据采集系统时，一项重要的任务是选择模数转换器(ADC) 的采样频率。
根据采样理论，信号的采样频率至少应为输入信号带宽的两倍，实际往往采用更高的采样频率来保证数据采集系统的精度。
但当逐次比较式ADC 的采样频率过高时，会导致ADC 转换误差过大。
这是因为这类ADC 的采样保持部分是采用开关电容阵列的结构。
这种结构是靠信号放大电路的输出电压对其内部的开关电容阵列进行充电，即ADC 的采样阶段。
然后对电容阵列的电压值进行保持及转换得到对应的数字量L 而对开关电容阵列进行充电需要一定时间，如果ADC 的采样时间过短，会导致ADC 内部的开关电容阵列并未完全充电，即此时ADC 采得电压值低于实际电压值。
从而导致后面转换结果与实际误差过大而无效。
因此采样时间必须能保证开关电容阵列的充分充电，才能保证采样值的精度。
而开关电容阵列的充电时间取决于信号放大电路的输出电阻和ADC 的转换位数。
频率分辨率与采样点数的设置
采样的频率分辨率与采样点数的设置对一个数据采集系统来说我们又要保证它的最佳频率分辨率同时又要它的采样点数尽量少，那我们如何设置它的采样率以及最佳频率分辨率呢？首先我们要确认系统中最大分析频率Fmax与最小分析频率Fmin,举例来说吧，例如：系统中存在两个两个等幅正弦信号y1=A*sin(2*pi*f1*t)与y1=A*sin(2*pi*f2*t)，其中A=1,f1=0.8Hz, f2=1.2Hz如图1图1-a 信号1的时域波形图1- b信号2的时域波形分析：Fmax=1.2 Hz,Fmin,=0.8 Hz,通过分析我们知道频率分辨率△f肯定要小于0.8 Hz，最大分辨率为△fmax=0.4 Hz，假如我们使用最大分辨率△f=0.4 Hz，会出现什么情况呢？根据采样定理得知Fs=2.56* Fmax=1.2*2.56=3.072,实际应用中我们的采样率Fs都是2^n,所以最接近3.072 Hz的是6.4HZ，即Fs=6.4 Hz，T=1/△f=2.5s,采样点数N=Fs/△f=T/△t=6.4/0.4=16，这样信号都是整周期采样。
根据对两个信号做FFT，如图2图2 两个信号FFT从图2可以看出0.8 Hz与1.6Hz根本分辨不出来当T=5s，Fs=6.4 Hz时△f=0.2Hz,N=32时，如图3图3当T=7.5s，Fs=6.4 Hz时△f=1.333Hz,N=48时，如图4图4当T=10s，Fs=6.4 Hz时△f=0.1Hz,N=64时，如图5图5所以综合所述，图5的效果最好，要想制定系统中都佳频率分辨率，结论：当Fmax−Fmin4<Fmin时，Fmax−Fmin4才是最佳频率分辨率当Fmax−Fmin4>Fmin时，Fmin4才是最佳频率分辨率。
超声中的信号处理

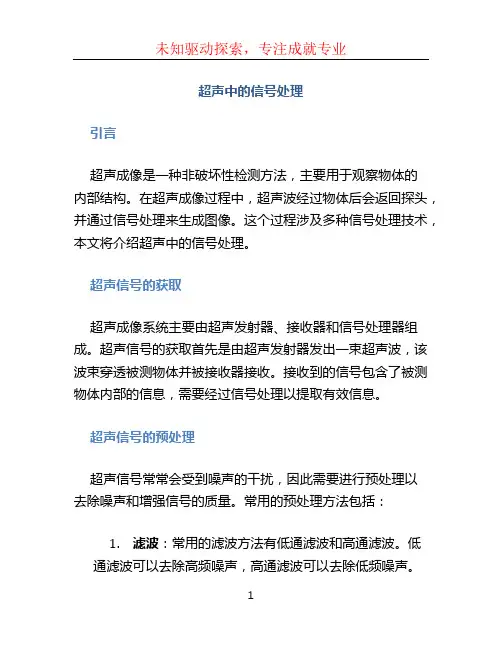

超声中的信号处理引言超声成像是一种非破坏性检测方法，主要用于观察物体的内部结构。
在超声成像过程中，超声波经过物体后会返回探头，并通过信号处理来生成图像。
这个过程涉及多种信号处理技术，本文将介绍超声中的信号处理。
超声信号的获取超声成像系统主要由超声发射器、接收器和信号处理器组成。
超声信号的获取首先是由超声发射器发出一束超声波，该波束穿透被测物体并被接收器接收。
接收到的信号包含了被测物体内部的信息，需要经过信号处理以提取有效信息。
超声信号的预处理超声信号常常会受到噪声的干扰，因此需要进行预处理以去除噪声和增强信号的质量。
常用的预处理方法包括：1.滤波：常用的滤波方法有低通滤波和高通滤波。
低通滤波可以去除高频噪声，高通滤波可以去除低频噪声。
2.增强：通过增加信号的幅度或对比度，可以增强信号的可视化效果。
常用的增强方法包括谱平滑、对比度增强和空间滤波。
超声信号的解调超声信号的解调是将接收到的模拟信号转换为数字信号的过程。
常用的解调方法有：1.采样：将连续的模拟信号转换为离散的数字信号。
采样频率的选取应满足奈奎斯特定理。
2.量化：将连续的信号幅度转换为离散的数值。
通常采用均匀量化或非均匀量化方法。
3.编码：将量化后的数字信号转换为编码形式，便于存储和传输。
超声图像的生成在超声信号解调之后，还需要通过信号处理来生成超声图像。
常见的超声图像生成方法有：1.B模式超声成像：通过测量超声回波的幅度来生成图像，用于观察被测物体的内部结构。
2.M模式超声成像：通过测量超声回波的时间来生成图像，用于观察被测物体的运动情况。
3.Doppler超声成像：通过测量超声回波的频率变化来生成图像，用于观察被测物体的血流情况。
超声信号处理的应用超声信号处理在医学、工业和科学研究等领域具有广泛的应用。
以下是一些常见的应用：1.医学诊断：超声成像在医学诊断中常用于观察人体内部器官的结构和异常情况，如肿瘤和血管疾病等。
2.无损检测：超声成像在工业领域常用于无损检测材料的内部缺陷，如裂纹和气泡等。
采样频率说明
采样频率、采样点数、分辨率、谱线数(line)1．最高分析频率：Fm指需要分析的最高频率，也是经过抗混滤波后的信号最高频率。
根据采样定理，Fm与采样频率Fs之间的关系一般为：Fs=2.56Fm；而最高分析频率的选取决定于设备转速和预期所要判定的故障性质。
2．采样点数N与谱线数M有如下的关系：N=2.56M 其中谱线数M与频率分辨率ΔF及最高分析频率Fm有如下的关系：ΔF=Fm/M 即：M=Fm/ΔF 所以：N=2.56Fm/ΔF★采样点数的多少与要求多大的频率分辨率有关。
例如：机器转速3000r/min=50Hz，如果要分析的故障频率估计在8倍频以下，要求谱图上频率分辨率ΔF=1 Hz ,则采样频率和采样点数设置为：最高分析频率Fm=8·50Hz=400Hz;采样频率Fs=2.56·Fm=2.56 ·400Hz=1024Hz;采样点数N=2.56·（Fm/ΔF）=2.56·（400Hz/1Hz）=1024谱线数M=N/2.56=1024/2.56=400条按照FFT变换，实际上得到的也是1024点的谱线，但是我们知道数学计算上存在负频率，是对称的，因此，实际上我们关注的是正频率部分对应的谱线，也就是说正频率有512线，为什么我们通常又说这种情况下是400线呢，就是因为通常情况下由于频率混叠和时域截断的影响，通常认为401线到512线的频谱精度不高而不予考虑。
另外，采样点数也不是随便设置的，即不是越大越好，反之亦然.对于旋转机械必须满足整周期采样，以消除频率畸形，单纯提高分辨率也不能消除频率畸形过去，有人以为数据越长越好，或随便定时域信号长度，其实，这样做是在某些概念上不清楚，例如，不清楚整周期采样.不产生频率混叠的最低采样频率Fs要求在2倍最大分析频率Fm，之所以采用2.56倍主要跟计算机二进制的表示方式有关。
其主要目的是避免信号混淆保证高频信号不被歪曲成低频信号。
采样矩阵的设计和实现
采样矩阵的设计和实现一、引言采样矩阵是数字信号处理领域中的常用工具，用于对连续信号进行离散化处理。
在信号处理过程中，采样矩阵的设计和实现直接影响到信号的重构质量和系统的性能。
本文将从设计和实现两个方面来探讨采样矩阵的相关内容。
二、采样矩阵的设计1. 采样率选择采样率是指每秒钟对信号进行采样的次数，采样率的选择应根据信号的频率范围和需要保留的频率信息来确定。
较高的采样率可以更好地保留信号的高频部分，但会增加系统的计算负担和存储开销。
2. 采样点的选取采样点的选取需要考虑信号的特性和采样频率，常见的选取方法有均匀采样和非均匀采样。
均匀采样是在时间上等间隔地选取采样点，适用于频率范围较窄的信号；非均匀采样则根据信号的特性进行选取，可以更好地保留信号的频率信息。
三、采样矩阵的实现1. 采样定理的应用根据采样定理，为了避免采样失真，采样频率应大于信号最高频率的两倍。
在实际实现中，可以使用插值算法来对采样信号进行重构，以减小失真。
2. 采样矩阵的存储和计算采样矩阵可以使用数组或矩阵的形式进行存储，根据采样点的选取和信号的维度确定矩阵的大小。
在计算过程中，可以使用线性代数的方法来进行矩阵运算，以提高计算效率。
四、实例分析以音频信号处理为例，假设我们需要对一段音频进行采样处理。
首先，我们确定信号的采样率和采样点的选取方式。
然后，根据采样定理计算采样矩阵，并进行存储和计算。
最后，利用插值算法对采样信号进行重构，得到离散化的音频信号。
五、总结采样矩阵的设计和实现是数字信号处理中的重要环节，直接关系到信号处理的效果和系统的性能。
在设计过程中，应根据信号的特性和需求来选择采样率和采样点，并利用采样定理和插值算法来提高信号的重构质量。
同时，合理的存储和计算方法也能提高系统的效率。
通过对采样矩阵的设计和实现的探讨，我们可以更好地理解和应用采样技术，在数字信号处理中发挥更大的作用。
同时，我们也应该不断探索和研究新的方法和技术，以提高信号处理的效果和系统的性能。
奈奎斯特频率和采样频率的关系
奈奎斯特频率和采样频率的关系一、引言奈奎斯特频率和采样频率是数字信号处理中非常重要的概念，它们直接影响着数字信号的采样、重构和滤波等过程。
本文将从基础概念、数学推导和实际应用等方面，全面介绍奈奎斯特频率和采样频率的关系。
二、基础概念1. 奈奎斯特定理奈奎斯特定理是数字信号处理中最基本的定理之一，它指出：如果一个连续时间信号的最高频率为fmax，那么在进行采样时，采样频率fs 必须大于2*fmax才能完全还原原始信号。
2. 奈奎斯特频率奈奎斯特频率也称为折叠频率或Nyquist折叠频率，是指当采样频率fs固定时，能够被完全还原的最高模拟信号的频率。
其计算公式为：f_nyquist = fs / 23. 采样频率采样频率是指对连续时间信号进行离散化时所使用的每秒采样次数。
在数字信号处理中，通常使用赫兹（Hz）作为单位。
其计算公式为：fs = 1 / T其中T为采样间隔时间。
三、数学推导1. 采样定理根据奈奎斯特定理，为了完全还原原始信号，采样频率必须大于等于2倍的最高模拟信号频率。
即：fs >= 2*fmax这个条件称为采样定理。
2. 折叠现象当采样频率小于2倍的最高模拟信号频率时，就会出现折叠现象。
折叠现象是指在重构过程中，高于奈奎斯特频率的信号被错误地重构成低于奈奎斯特频率的信号，从而导致信息丢失和失真。
3. 数学推导设原始模拟信号为x(t)，其傅里叶变换为X(f)。
将x(t)进行离散化得到序列x[n]，其傅里叶变换为X(e^jw)。
其中w=2*pi*f/fs。
根据采样定理可得：fs >= 2*fmax即：w <= pi因此，在重构过程中，只需要保留-w到w范围内的分量即可还原原始信号。
但是，当w>pi时，由于周期性扩展的存在，会出现折叠现象。
四、实际应用1. 音频采样在音频采样中，通常使用的采样频率为44.1kHz或48kHz，这是因为人耳听觉范围的最高频率为20kHz左右。
采样频率、采样点数、频率分辨率
1.频率分辨率的2种解释解释一：频率分辨率可以理解为在使用DFT时，在频率轴上的所能得到的最小频率间隔f0=fs/N=1/NTs=1/T,其中N为采样点数，fs为采样频率，Ts为采样间隔。
所以NTs就是采样前模拟信号的时间长度T，所以信号长度越长，频率分辨率越好。
是不是采样点数越多，频率分辨力提高了呢？其实不是的，因为一段数据拿来就确定了时间T，注意：f0=1/T，而T=NTs，增加N必然减小Ts ，因此，增加N时f0是不变的。
只有增加点数的同时导致增加了数据长度T才能使分辨率越好。
还有容易搞混的一点，我们在做DFT时，常常在有效数据后面补零达到对频谱做某种改善的目的，我们常常认为这是增加了N，从而使频率分辨率变好了，其实不是这样的，补零并没有增加有效数据的长度，仍然为T。
但是补零其实有其他好处：1.使数据N为2的整次幂，便于使用FFT。
2.补零后，其实是对DFT结果做了插值，克服“栅栏”效应，使谱外观平滑化；我把“栅栏”效应形象理解为，就像站在栅栏旁边透过栅栏看外面风景，肯定有被栅栏挡住比较多风景，此时就可能漏掉较大频域分量，但是补零以后，相当于你站远了，改变了栅栏密度，风景就看的越来越清楚了。
3.由于对时域数据的截短必然造成频谱泄露，因此在频谱中可能出现难以辨认的谱峰，补零在一定程度上能消除这种现象。
那么选择DFT时N参数要注意：1.由采样定理：fs>=2fh，2.频率分辨率：f0=fs/N，所以一般情况给定了fh和f0时也就限制了N范围：N>=fs/f0。
解释二：频率分辨率也可以理解为某一个算法（比如功率谱估计方法）将原信号中的两个靠得很近的谱峰依然能保持分开的能力。
这是用来比较和检验不同算法性能好坏的指标。
在信号系统中我们知道，宽度为N的矩形脉冲，它的频域图形为sinc函数，两个一阶零点之间的宽度为4π/N。
由于时域信号的截短相当于时域信号乘了一个矩形窗函数，那么该信号的频域就等同卷积了一个sinc函数，也就是频域受到sinc函数的调制了，根据卷积的性质，因此两个信号圆周频率之差W0必须大于4π/N。
如何选择适合你的电脑音频采样频率
如何选择适合你的电脑音频采样频率随着科技的发展，电脑已成为我们日常生活中必不可少的一部分。
我们使用电脑来听音乐、观看电影、进行在线会议等等。
在这些应用中，音频是必不可少的。
然而，选择适合你的电脑音频采样频率并不是一项简单的任务。
本文将介绍如何选择适合你的电脑音频采样频率的因素和方法。
一、什么是电脑音频采样频率电脑音频采样频率是指每秒钟对音频信号进行采样的次数。
它决定了音频的质量和存储空间的消耗。
通常用赫兹（Hz）表示，常见的采样频率有 44.1kHz、48kHz、96kHz 等。
二、选择适合你的电脑音频采样频率的因素1. 音频设备的支持能力首先，你需要了解自己使用的音频设备支持的最高采样频率。
不同的设备对于采样频率的支持有限制，如果你的设备不支持某个采样频率，那么选择该采样频率将无法发挥设备的最佳性能。
2. 音频内容的特点不同类型的音频内容对于采样频率的要求也不同。
例如，音乐和电影通常需要更高的采样频率来保证音质的表现；而简单的语音录音则可以选择较低的采样频率。
因此，在选择采样频率时，需要根据你的使用场景和需求来确定。
3. 存储空间的考虑较高的采样频率意味着更高的音频质量，但同时也会占用更多的存储空间。
如果你的电脑存储空间有限，或者你需要保存大量的音频文件，那么你可能需要在音质和存储空间之间做出权衡。
三、选择适合你的电脑音频采样频率的方法1. 根据音频设备的支持情况选择首先，查询你所使用的音频设备的技术规格或厂商的官方网站，了解设备支持的最高采样频率。
然后，在电脑的音频设置中选择与设备支持的最高采样频率相匹配的选项。
2. 根据音频内容的特点选择对于音乐和电影等需要高音质的内容，你可以选择较高的采样频率，如96kHz。
而对于简单的日常语音录音，你可以选择较低的采样频率，如 44.1kHz。
根据你的使用场景和需求，选择适合的采样频率来平衡音质和存储空间的需求。
3. 进行实际测试最后，你可以通过实际测试来确定最适合你的采样频率。
离散控制系统的采样频率选择
离散控制系统的采样频率选择离散控制系统是一类基于离散时间的控制系统，其采样频率选择对于系统性能和稳定性具有重要影响。
本文将就离散控制系统的采样频率选择进行探讨，并提供一些建议。
1. 介绍离散控制系统是将连续时间信号离散化处理后得到的控制系统，采样频率即为每秒采样的次数。
采样频率的选择是一个关键问题，它既要满足系统对控制信号快速响应的要求，又要减小系统复杂性和成本。
2. 采样频率选择的原则在选择采样频率时，可以考虑以下原则：（1）奈奎斯特采样定理：根据奈奎斯特采样定理，一个信号的最高频率成分应该不超过采样频率的一半，否则会出现采样失真。
因此，采样频率至少应为被控对象信号最高频率的两倍。
如无法确定被控对象的频率范围，一般可根据常见的频率范围进行选择。
（2）控制带宽要求：控制系统对于信号的快速响应要求较高时，需要选择较高的采样频率。
较高的采样频率能够更准确地采集信号的变化情况，使控制系统能够更及时地调整输出信号。
（3）系统稳定性要求：在一些对系统稳定性要求较高的应用中，采样频率的选择需要满足系统稳定性的要求。
采样频率过低会导致系统的稳定性出现问题，采样频率过高则可能引起抖动或震荡。
3. 采样频率选择的建议（1）常用的采样频率：在一般工程应用中，常用的采样频率一般为被控对象信号最高频率的5-10倍。
这样选择的优点是能够兼顾系统的快速响应和稳定性，同时也考虑到了实际系统的成本和复杂度限制。
（2）受控对象特性对采样频率的影响：不同的受控对象具有不同的特性，对采样频率的选择也有所侧重。
例如，对于快速动态响应的受控对象，需要选择较高的采样频率以获取更多的细节信息；而对于慢速变化的受控对象，较低的采样频率已经足够满足控制要求。
（3）实时性要求：一些实时性要求较高的应用，如机电控制系统或者通信系统，需要选择更高的采样频率以确保及时响应。
在这种情况下，可以根据实际需求选择更高的采样频率。
4. 结论离散控制系统的采样频率选择对于系统性能和稳定性具有重要影响。
量化位数和采样频率的关系
量化位数和采样频率的关系
采样频率是指数字信号处理中每秒钟采样的次数，其高低决定了声音失真程度的大小。
为了保证声音不失真，采样频率应该在40kHz 左右。
常用的采样频率有44.1kHz、22.05kHz和11.25kHz等。
量化位数也叫量化数据位数，表示的是模拟量转换成数字量之后的数据位数。
量化位数越高，量化值越接近采样值，其精度越高，但要求的信息存储量就越大。
常用的量化位数有8位、16位、24位等。
采样频率和量化位数共同决定了数字信号的精度和动态范围。
采样频率越高，所能描述的声波频率就越高；量化位数越高，则转换精度越高，从而信噪比、无杂散动态范围的指标会越高。
在实际应用中，需要根据实际需求进行折中考虑。
例如，在宽带DRFM系统中，采样率与量化位数的乘积即为采样数据的数据率，很难同时实现高采样率和量化位数。
因此，需要根据实际应用需求进行选择和折中考虑。
室内空气采样时间和频率的基本要求
室内空气质量对我们的健康至关重要，它直接关系到我们工作和生活的质量。
对室内空气的采样时间和频率有着基本要求。
下面，我们将结合相关知识和经验，对室内空气采样时间和频率的基本要求进行详细介绍。
一、室内空气采样时间的基本要求1. 环境稳定性要求在进行室内空气质量采样时，首先要保证环境的稳定性。
也就是说，在采样时，要确保室内环境的稳定性，避免一些外部因素对采样结果的干扰。
通常情况下，我们会选择在室内空气流通情况良好的时候进行采样，确保采样结果的准确性。
2. 活动状态要求在进行室内空气质量采样时，我们需要根据不同的活动状态来确定采样时间。
在办公区域，可以选择在上班期间进行采样，而在住宅区域，则可以选择在居住高峰期进行采样。
这样可以更准确地反映出室内空气质量的真实情况。
3. 采样时间长度采样时间长度则需要根据具体情况来进行确定。
在一般情况下，建议采样时间不少于4小时，以确保采样结果的可靠性。
在一些特殊情况下，比如进行长期室内空气质量监测时，采样时间长度可以适当延长。
二、室内空气采样频率的基本要求1. 采样频率的确定室内空气质量采样频率的确定需要考虑到多种因素，比如室内使用情况、人员密集度、装修材料等。
一般来说，办公区域的室内空气质量需要进行每月一次的采样，而居住区域可以适当延长至每季度一次。
在特殊情况下，比如装修后或者更换了一些装修材料后，应当及时进行室内空气质量采样，以确保空气质量的安全。
2. 特殊情况下的采样频率在一些特殊情况下，比如在空气污染严重的地区或者使用了一些有害装修材料的环境中，应当增加室内空气质量采样的频率，以及时发现和解决问题。
3. 采样频率的调整采样频率的调整需要根据实际情况来进行，一旦发现室内空气质量存在安全隐患，应当立即增加采样频率，直至问题解决为止。
总结：室内空气采样时间和频率的基本要求主要包括环境稳定性要求、活动状态要求、采样时间长度、采样频率的确定、特殊情况下的采样频率和采样频率的调整等方面。
傅里叶变换半采样频率频谱
傅里叶变换半采样频率频谱傅里叶变换是将一个信号在时域上转换为频域上的表示的数学工具。
它可以将原始信号分解为一系列不同频率的正弦和余弦函数的组合，从而揭示出信号中的频谱特性。
在进行傅立叶变换时，首先要对信号进行采样，将连续的时域信号转换为离散的时域信号。
在采样过程中，我们需要确定采样率，即采样的频率。
在进行傅立叶变换时，信号的频谱范围和精度与采样率有关。
根据奈奎斯特抽样定理，为了正确重建原始信号，采样率至少应该是原始信号最高频率的两倍。
这意味着在数字信号中，采样频率一般要高于信号中的最高频率成分。
半采样频率是指采样频率的一半。
在进行傅立叶变换时，半采样频率有特殊的意义。
在连续时间的信号中，信号频率超过采样频率的一半会出现混叠现象，即高频部分会被错误地显示为低频部分。
这是因为在进行采样时，高频信号在时间域上会重叠，并且无法从离散采样信号中完全区分。
当进行傅里叶变换时，采样频率为半采样频率时，傅里叶变换结果表现出特殊的性质。
在半采样频率下，信号在频域上的表示会有一种对称性。
对于实值信号而言，傅里叶变换的频谱是共轭对称的，即正频率和负频率部分的幅度相等，相位互为相反数。
这种对称性可以简化计算，减少计算量。
半采样频率频谱在很多应用中有着重要的作用。
例如，在音频信号中，半采样频率频谱可以用于计算声音的频谱分布，判断音频信号中的主要频率成分。
在图像处理中，半采样频率频谱可以用于图像压缩、边缘检测等应用。
总之，傅里叶变换的半采样频率频谱具有对称性，可以简化计算，并且在很多应用中起着重要作用。
在进行傅里叶变换时，选择适当的采样频率是很重要的，以确保信号频域特性的准确可靠分析。
实验一采样率对信号频谱的影响
实验一采样率对信号频谱的影响采样率是指在一定时间内对信号进行取样的频率，它是数字信号处理的重要参数之一、在信号处理中，采样率的选择对信号频谱有重要的影响。
本实验旨在研究不同采样率对信号频谱的影响，并探讨采样率的选择原则。
首先，我们需要了解采样定理。
根据奈奎斯特采样定理，如果一个信号在频域中的最高频率为fmax，那么它的采样频率fs需要满足fs >=2*fmax。
否则，在还原时将会出现混叠现象，导致信号频谱信息丢失。
接下来，我们将进行一系列实验来验证采样率对信号频谱的影响。
实验一：方波信号的频谱首先，我们生成一个频率为f的方波信号，并探究不同采样率对方波信号频谱的影响。
1.准备工作：- 使用任意计算机编程语言生成一个频率为f的方波信号，设置采样频率为fs。
-导入频谱分析的相关库或算法，如傅里叶变换、快速傅里叶变换等。
2.实验步骤：-将方波信号进行采样，得到采样后的离散数据序列。
-对离散数据序列进行频谱分析，得到信号的频谱图。
- 将采样频率fs逐渐增加，记录下不同采样率下方波信号的频谱图。
3.实验结果：-对于不同的采样率，观察方波信号的频谱图。
-频谱图上的主要频率分量应当为f及其奇次谐波，如3f,5f,7f等。
-如果采样率过低，会出现混叠现象，频谱图上会出现未知频率分量。
-随着采样率的增加，频谱图上的谐波频率分量会更加清晰，混叠现象逐渐消失。
4.结果分析：-根据实验结果，我们可以发现采样率对方波信号频谱的影响。
-当采样率足够高时，能够准确还原方波信号的频谱，谐波频率分量清晰可见。
-当采样率过低时，会出现混叠现象，导致频谱图上出现未知频率分量。
-实验结果验证了奈奎斯特采样定理的有效性。
本实验通过观察方波信号的频谱图，研究了不同采样率对信号频谱的影响。
实验结果表明，采样率的选择对信号频谱有较大影响，过低的采样率会导致信号频谱信息丢失。
因此，在信号处理中，我们需要根据待处理信号的最高频率来选择合适的采样率，以确保信号频谱得以准确还原。
采样周期的选取
8-1-1采样定理
采样定理也称香农(Shannon)定理,其结论如下:
如果采样角频率ωs(或频率fs)大于或等于2ωm(或2fm),即
(8-1)
式中ωm(或fm)是连续信号频谱的上限频率,见图8-1,则经采样得到的脉冲序列能无失真
的再恢复到原连续信号.
从物理意义上来理解采样定理那就是,如果选择这样一个采样频率,使得对连续信号所含的最高频率来说,能做到在其一个周期内采样两次以上,则在经采样获得的脉冲序列中将包含连续信号的全部信息.反之,如果采样次数太少,即采样周期太长,那就做不到无失真的再现原连续信号.
从式(8-12)可见,一阶保持器的迟后相移较零阶保持器的迟后相移为大,其平均相移
约等于零阶保持器平均相移的两倍.因此,数字控制系统普遍采用零阶保持器.
8-3Z变换
8-3-1Z变换
1.设连续时间函数x(t)可进行拉氏变换,其象函数为X(s).考虑到t<0时x(t)=0,连续时
间函数经采样周期为T0的采样开关后,得到脉冲序列为
隔离时的脉冲传递函数,首先需计算
然后由式(8-35)求得脉冲传递函数为
对于图8-6(c)所示非单位反馈线性数字控制系统,由式(8-35)求得其开环脉冲传递
对于图(8-6)(a)所示单位反馈线性数字控制系统,其开环脉冲传递函数
其中G0(s)可以是若干(如m个)无同步采样开关隔离的串联环节的等效传递函数.在这种
情况下,开环脉冲传递函数G(z)为
(8-34)
对于图(8-6)( b)所示非单位线性数字控制系统,其开环脉冲传递函数
(2)串联环节间有同步采样开关隔离时的脉冲传递函数
其次由求得的x(nT0)可写出与已知象函数X(z)对应的原函数—脉冲序列
家庭录音的采样频率选择建议
家庭录音的采样频率选择建议采样频率(Sampling Frequency)指每秒钟取得声音样本的次数，采样频率越高，声音的质量也就越好。
采样频率的单位用赫兹(Hz)表示，当然，KHz就代表"千赫兹"。
对于我们常用的音频录音和回放而言，按时钟发生器分(晶振)，采样频率通常会使用如下两个阵容：(一)22系列(小数点暂时忽略)：典型的有：11025Hz、22050Hz、44100Hz、88200Hz、176400 Hz(二)24或49系列(小数点暂时忽略)：典型的有：48000Hz、96000Hz、192000 Hz其中，第一阵容中：11025Hz、22050Hz多用于电话、语音、部分游戏音乐等场合；44100Hz则是早期的CD标准；88200Hz、176400 Hz则多用于符合CD标准采样频率整数倍的母带处理，它们是为了方便CD标准整数倍数字音频转换而被迫制定的采样频率。
而第二阵容中：48000Hz符合标准HD音频规格；96000Hz符合Full HD音频规格；192000 Hz符合Super HD音频规格。
这三种采样频率都符合HD Audio高清音频规格标准。
(中国高清音频网有更权威的介绍)应用方面：48000Hz多用于形如AC-3、DTS多声道编码以及基础的音频混流(包含AC97)等等方面；96000Hz、192000 Hz则多用于高清专业音频录音以及高清音频回放(包含HDCD、DVD-Audio、蓝光DVD等)。
马上出来的HDTA也支持(甚至超过)高清音频标准。
其中，同种阵容的采样频率的转换中，属于整数倍转换，那么：(1)44.1KHz转换成88.2KHz，得到的88.2KHz的文件，但音质不能达到88.2KHz品质，而和原来44.1KHz一样；(2)88.2KHz转换成44.1KHz，音质就降到44.1KHz级别；(3)48KHz转换成96KHz，得到的是96KHz的文件，但音质不能达到96KHz品质，而和原来48KHz一样；(4)96KHz转换成48KHz，音质就降到48KHz级别；但是，如果是不同阵容的采样频率的转换，属于非整数倍转换，那么，无论怎样转换，不管从高到低还是从低到高，都会明显降低质量，而且得到的新文件的质量比原始文件的质量更低。
采样频率规范要求
采样频率规范要求
简介
本文档旨在规定采样频率的要求，以确保数据采集的准确性和
可靠性。
采样频率的定义
采样频率是指在一定时间内进行数据采集的次数。
它决定了数
据采集的精确程度和信号重建的能力。
采样频率的重要性
采样频率对于数据采集的准确性至关重要。
如果采样频率太低，可能导致数据信息丢失或不准确；而如果采样频率过高，可能会导
致数据处理的复杂性增加。
采样频率的要求
根据数据采集的具体需求和系统要求，以下是一些采样频率的
常规要求：
1. 数据类型：不同类型的数据可能需要不同的采样频率。
例如，对于高频信号，需要较高的采样频率，以捕捉信号中的细节。
2. 信号特征：根据信号的特征，选择合适的采样频率。
如果信
号变化频率较快，需要较高的采样频率，以更准确地捕捉变化。
3. 防止混叠：为了避免混叠现象，采样频率应根据信号的最高
频率进行选取。
根据奈奎斯特定理，采样频率应至少为信号最高频
率的两倍。
4. 实时要求：某些应用需要实时采集数据。
在这种情况下，采
样频率应足够高，以确保数据及时可用。
5. 存储容量：采样频率的选择还应考虑到存储容量的限制，以
避免数据量过大导致存储问题。
总结
采样频率规范要求是确保数据采集准确性的重要方面。
适当的
采样频率选择可以确保数据的完整性和可靠性，并满足特定应用的
需求。
注意：具体的采样频率规范要求应根据具体项目和系统需求进行进一步的定制。
d类功放的采样频率
d类功放的采样频率
对于D类功放的采样频率，由于其开关频率一般在250kHz\~750kHz之间，因此常规的采样定理无法满足。
目前存在的更高采样率的采集设备，如示波器和采用模拟检波器的仪器，如高性能数字万用表，虽然它们的采样率或检波方式理论上可以满足D类功放输出信号的测量，但在分辨率、动态范围、本底噪声和检波方式上存在其他严重缺陷，导致测量结果并不准确。
因此，当前测量D类功放输出信号的唯一解决方案，是将功放输出信号经过低通滤波转换为低于20kHz的原始音频信号之后，再使用音频分析仪进行采样处理。
也可以使用简单但性能略低的无源RC低通滤波器代替一种简易低通滤波器和其频率响应特性。
这种简易滤波器可以用于D类功放的一般性测试，但仍存在一定缺陷。
由于其阶数较低，很难做到陡峭的衰减曲线，由其频率响应特性图可见250kHz衰减刚刚达到25dB，但在20kHz已经出现了2.5dB的衰减。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询音频工程专家。
医学机能学实验中生物信号采集有哪些注意事项
医学机能学实验中生物信号采集有哪些注意事项
计算机的生物信号采集与处理系统的数据采集是将电极引导及换能器转换并放大的模拟信号转变为数字信号，并将其输入计算机的过程。
在进行数据采集时，需注意以下问题：
1.采样频率(f)的选择采样时间间隔的倒数为采样频率，即f=1/T。
按照奈奎斯特( Nyquist)采样定理，为使信号采样后能不失真地还原，f的选择必须满足：采样频率不低于信号最高频率的两倍，即f≥2f1。
例如，生物信号的频率范围是0.02Hz-20kHz,对其采样时，选取的采样频率应满足≥40Hz~40kHz。
当然，这个两倍的频率只是一个下限，f越高，生物信号中的高频成分失真就越小。
2.分辨率与量程关系分辨率，即所能测出信号的最小变化量，该变化量越小，则分辨率越高。
A/D转换器的位数确定了生物信号采集与处理系统的分辨率：若A/D转换器为n位则分辨率=量程/2。
3.多通道采集时要注意的问题对于多通道生物信号的采集，若不是多通道同步采样是多通道轮巡采样，就要考虑到由于通道间的采样时间差而引起的通道间信号不同步的问题这在很多通道的快速信号采集时可能会变得相当严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采样频率的选取采样周期T或采样频率w是计算机控制系统的重要参数，在系s统设计时就应选择一个合适的采样周期。
把采样周期取得大些，可以想象，在需要计算机计算的工作量一定时，要求计算机的运行速度、A/D及D/A的转换速度可以慢些，这样，系统的成本就会降低。
反过来，如果计算机的运行速度以及A/D、D/A的变换速度一定，采样周期增大，允许系统计算更复杂的算法。
从这个角度看，采样周期应取得大些。
但过大的采样周期会使系统的性能降低。
因此，设计者必须考虑各种不同的因素，选取一个合适的采样周期。
一、采样周期对系统性能的影响1．对系统稳定性能的影响。
在计算机控制系统里，采样周期T是一个重要的参数，对闭环系统的稳定性和性能有很大的影响。
当系统一定时，可以确定使系统稳定的最大采样周期T。
由于最大采样周期是临界的采样周期，实际max应用时，对所选的采样周期应比上述采样周期小得多才是合适的。
2．丢失采样信息的影响在计算机控制系统里，对信号的采样将会丢失采样间隔之间的信息，从而给系统性能带来影响。
依据采样定理，max 2s w w ≥。
对于一个闭环控制系统，上述条件难于应用。
主要的问题是，信号的最大频率max w 难于确定，特别是有些信号所含的频率很高，很难直接满足采样定理。
在实际工程应用时，最高频率难于估计准确，并且又常常发生变化，加之考虑到被控对像建模时的不精确，为了减少频率混叠现象，选择采样频率时，常常要求采样频率满足 max (4~10)s w w ≥ 认为闭环带宽max b w w ≈按开环频率特性的截止频率c w 选max c w w = 按开环传递函数选[]max 12min2w TT π=…按开环阶跃响应上升时间选max 2rw t π=3．系统输出平滑性与采样周期当一个连续被控过程由计算机控制时，计算机产生的指令信号是通过零阶保持器输出的，因此，它是一组阶梯信号。
在这组阶梯信号的作用下，被控过程的输出是一组彼此相连的阶跃响应。
由于信号阶梯的大小与采样周期成正比，在采样周期较大时，信号阶梯增大，使被控对象的输出响应不平滑，产生不允许的高频波动。
为了减小这种波动，采样周期应取得小些为好，以保证在响应过程中由足够多的采样点数。
经验规则是：20s b w w ≥下图是双积分控制平滑性与采样频率的关系。
其中1x 为输出，2x 为采样频率，u 为控制信号。
由图可看出，输出1x 对四种情况都是平滑的，包括第一种情况4s b w w =；但是，加速度有很大不连续并且会有一个大的趋向去激励任何一种状态还会产生很大的作用在驱动器和它周围的结构上。
反过来，这些加速度阶跃在速度产生可观的变化斜率。
采样频率20s b w w ≥对于合理的平滑性是必要的。
4．减小延时的影响零阶保持器不仅引起输出响应的不平滑，而且它所引入的相位延迟也是降低系统稳定性的重要原因。
为了保证系统有足够的相稳定裕度，要求零阶保持器在系统开环截止频率s w 附近引入的相位滞后不能过大。
一般要求限制上升时间的延迟在10%以内，可以推得20s b w w ≥。
下图是研究双积分响应和采样频率。
在输入命令和控制输入的开始加一个周期的延时为了得到最坏的输入相情形。
表明在这两个更慢的情形下对响应产生了明显的影响。
由于在每种情形下调整控制器使Z 域的根保持不变，因而超调量没有发生变化；但是从输入命令中产生的额外的延时影响了上升时间的变化。
5．采样周期与系统抑制干扰能力的关系系统除了受指令信号控制外，还经常受到各种不同类型干扰的影响。
在选择系统的采样频率时，还必须要考虑到系统可能受到的干扰以及系统对抑制干扰的要求。
为了限制抗干扰能力的衰减在20％以内，应取20s b w w 。
6．量化误差与采样周期当采样周期趋于无限小时，由于计算机运算部件、A/D及D/A 变换器的字长有限，计算机控制系统并不趋近连续系统，并且由于字长有限所产生的量化误差反会增大。
此外，采样周期过小时，将会增大控制算法对参数变化的灵敏度，也就是说，由于字长有限，控制算法参数不能准确表示，在采样周期过小时，将使控制算法的特性变化较大。
7．计算机的工作负荷与采样周期计算机的运行是串行的，各项任务的计算都要占用一定的时间，所以，当计算机的速度及计算任务确定后，采样间隔就要受到一定限制。
现代计算机的运算速度越来越快，似乎采样周期可以取得更小，但也应看到，现代计算机控制系统的控制算法越来越复杂，这又加大了计算工作量，因此也限制了采样周期的降低。
8．前置滤波器对采样周期的影响在计算机控制系统中是否使用前置滤波器对采样周期的选取也有很大的影响。
如果在系统中使用前置滤波器，通常可以放宽对采样周期的限制，即允许选用相对较大的采样周期。
(a) 1Hz 的输出信号中带有60Hz 的噪声信号 (b) 用28Hz 的采样频率对(a)采样 (c) 用3.2Hz 的滤波器对(a)滤波 (d) 用28Hz 的采样频率对(c)采样 二、选择采样频率的经验规则1．对一个闭环控制系统，如果被控过程的主导极点的时间常数为d T ，那么采样周期T 应取10d T T <上述规则广泛地应用于实际控制系统地设计，但如果被控过程的开环特性较差（即主导极点的d T 较大），而要得到一个较高性能的闭环特性时，采样周期应取得更小些为好。
2．如果被控过程具有纯延滞时间τ，且具有一定的重要地位，采样周期T 应比延滞时间τ小，通常要求 (14~110)T τ<3．如果闭环系统要求有下述特性：稳态调节时间为s t ，闭环自然频率为n w ，那么采样周期或采样频率可取为 10s T t < 10s n w w >计算机控制系统的采样周期对系统性能及效益影响很大，应综合考虑各种因素，精心地选取一个合理的采样周期。
总的原则是：在能满足系统性能要求的前提下，应尽量选取较大的采样周期（即较低的采样频率），以降低系统成本。
三、设计举例已知一位置随动系统，其中被控对象电机的传递函数为4()(2)G s s s =+，用连续域－离散化方法设计一个计算机控制系统，品质指标为：（1）静态速度误差系数10v K ≥；（2）调节时间 1.5s t s <(5%±内)，峰值时间 1.2p t s <，超调量10%σ<。
解 第一步 分析原系统 上图所示系统的闭环传递函数为 2()()4()()1()24C s G s s R s G s s s φ===+++ 这是一个典型的二阶振荡环节，阻尼比0.5ξ=，自然频率2n ω=。
该系统的闭环极点在：1,21n s j ξωω=-±=-±根据二阶系统时间响应表达式，可求得：峰值时间： 1.8p t s ==；超调量：%10016.3%e σ-==；调节时间： 3.53.5s nt s ξω≈=；静态速度误差系数：0lim ()2v s K sG s →==。
可见，此位置随动系统如不加控制器，则系统的性能指标均不满足要求。
第二步 选择采样频率原封闭系统的频带大约为 2.88/b w rad s =，现选择采样周期T ＝0.1s ，即262.8/s w rad s π==，远大于系统频带。
另外，为了设计简便，暂不考虑在系统中加入抗混叠前置滤波器。
第三步 在连续域内进行等效设计如下图所示，采样器和ZOH 的近似传递函数为110.05112Ts s =++，数字控制器的等效传递函数为()dc D s 。
于是，问题就归结为将140.051(4)s s s ⎛⎫∙ ⎪++⎝⎭合起来看作广义被控对象，根据给定的性能指标设计校正网络()dc D s 。
由于该系统既要较大程度提高静态速度误差系数，又要改善系统的快速性，因此可以确定用滞后－超前校正，求得校正网络为 (0.28)( 1.3)() 5.3(0.04)(6)dc s s D s s s ++=++该网络不是唯一的。
第四步 该校正网络部分是平坦的，因而可采用突斯汀变换离散化，得到()D z 为： 1.0120.9840.8190.719() 5.30.9960.538z z D z z z --=∙-- 11114.394(10.9723)(10.8779)(10.996)(10.538)z z z z ------=-- 第五步 检验计算机控制系统的闭环性能将下图所示计算机控制系统利用仿真软件进行数字仿真，结果见仿真图1。
其动态性能为：超调量7.5%σ=，峰值时间0.9p t s =，调节时间 1.1s t s =，可见动态性能完全满足。
由于离散对象 0.01870.0175()(1)(0.8187)z G z z z +=--于是11lim(1)()()15v z K z D z G z T→=-= 可见，静态指标也满足，设计完成。
第六步 将()D z 编制数字算法，在计算机内实现。
第七步 仿真结果及分析：对于采用不同采样频率进行仿真并分析其结果)由此可见，采样周期T 或采样频率s w 是计算机控制系统的重要参数，在系统设计时就应选择一个合适的采样周期。
不同采样频率对系统性能影响很大。
