555脉冲发生器仿真电路10赫兹555脉冲发生器是一种常见的电子元件,能够产生稳定的脉冲信号。

本文将介绍如何使用555脉冲发生器来仿真电路,以产生10赫兹的信号。

我们需要了解555脉冲发生器的原理。

555脉冲发生器是一种集成电路,由比较器、RS触发器和多谐振荡器等组成。

通过调整电路中的电阻和电容值,可以控制输出脉冲的频率和占空比。

要设计一个10赫兹的脉冲发生器,我们需要选择合适的电阻和电容值。

根据555脉冲发生器的公式,频率可以由以下公式计算得出:频率(Hz)= 1.44 / ((R1 + 2*R2) * C)其中,R1和R2是电阻的阻值,C是电容的容值。

为了得到10赫兹的频率,我们可以先选择一个合适的电容值,然后计算所需的电阻阻值。

假设我们选择了一个100微法的电容,代入公式中可以得到:10 = 1.44 / ((R1 + 2*R2) * 100e-6)化简后得到:R1 + 2*R2 = 1.44 / (10 * 100e-6)进一步化简可得:R1 + 2*R2 = 1.44 / 0.001由此可见,我们需要选择合适的电阻阻值,使得R1 + 2*R2等于1440。

这样,我们就能够得到一个10赫兹的脉冲发生器。

接下来,我们可以使用仿真软件来验证我们的设计。

在仿真软件中,我们可以选择合适的电阻和电容值,并将555脉冲发生器连接到一个示波器上,以观察输出的波形。

在设置电阻和电容值之后,我们可以运行仿真程序。

程序将模拟电路中的运行情况,并显示输出的波形。

根据仿真结果,我们可以看到输出的波形接近我们设计的目标,具有10赫兹的频率。

这证明我们的设计是成功的。

总结一下,本文介绍了如何使用555脉冲发生器来仿真电路,以产生10赫兹的信号。

通过选择合适的电阻和电容值,并进行仿真验证,我们可以实现所需的脉冲发生器设计。

这对于电子工程师来说是一个常见的任务,也是学习电路设计的基础知识之一。

希望本文对读者能够有所帮助。

555产生1hz的脉冲的电路

555产生1hz的脉冲的电路

555产生1Hz的脉冲的电路简介本文将介绍如何使用555定时器芯片来设计一个能够产生1Hz频率的脉冲信号的电路。

555定时器芯片是一种常用的集成电路,具有广泛的应用领域,包括计时、频率分频、脉宽调制等。

通过合理地配置外部元件,我们可以利用555定时器芯片来实现各种不同频率的脉冲信号发生器。

原理555定时器芯片内部包含两个比较器(Comparator),一个RS触发器(RS Flip-flop)和一个放电管(Discharge Transistor)。

通过在输入引脚上施加不同的电平和配置外部元件,我们可以控制555定时器芯片的工作模式和输出信号。

在本次任务中,我们需要使用555定时器芯片来产生1Hz频率的脉冲信号。

为了实现这一目标,我们需要将555定时器芯片配置为单稳态模式(Monostable Mode),并且设置合适的元件值。

单稳态模式下,输出引脚Q将会在触发引脚TRIG接收到一个低电平脉冲之后翻转,并保持高电平状态一段时间后再自动恢复为低电平。

这段时间的长短由外部元件决定,我们可以通过合适地选择电阻和电容值来控制输出脉冲的宽度和频率。

电路设计所需元件•555定时器芯片•电阻(R1)•电容(C1)•开关(SW1)•LED灯(LED1)电路图元件值选择为了产生1Hz的脉冲信号,我们需要选择合适的电阻和电容值。

根据公式:T = 1.1 * R * C其中,T为输出脉冲的持续时间,R为电阻值,C为电容值。

假设我们希望输出脉冲持续时间为0.5秒,则可以将公式改写为:C = T / (1.1 * R)选择一个合适的电阻值R,比如10kΩ,并代入上述公式计算得到所需的电容值C。

假设我们选择了10kΩ的电阻值,则计算得到:C = 0.5 / (1.1 * 10000) = 4.55μF ≈ 4.7μF因此,我们可以选择一个4.7μF的电容。

电路实现根据上述设计原理和元件值选择,我们可以开始组装电路。

1.将555定时器芯片插入面包板中,并连接好VCC和GND引脚。

555脉冲电路

555脉冲电路

4 555 3
v O2
1
vO
vI
v O1
T C
2 1 5 D1 D2
vI
VT + VT VI Vo1 2 VC C 3 VC Vo2
Vo
8.3 多谐振荡器 多谐振荡器——能产生矩形脉冲波的自激振荡器。 一. 用555定时器构成的多谐振荡器 1. 电路组成及工作原理
VC C R1 8 P R2 7 VC C 4 RD
(3)暂稳态的维持时间 在暂稳态期间,三极管 T 截止, VCC 经 R 向 C 充电。 时间常数τ 1=RC,
vC 由 0V 开始增大,在 vC 上升到 2/3VCC 之前,电路
保持暂稳态不变。 (4)自动返回(暂稳态结束)时间 当vC上升至2/3VCC时,vO由1跳变0,三极管T由截 止转为饱和导通, 电容C经T迅速放电,电压vC迅速降至0V,电路由 暂稳态重新转入稳态。
T
放 电端
(1 )
2. 振荡频率的估算 (1)电容充电时间T1:(用三要素法计算)
1 V VCC CC v )v C( C(0 ) 3 T 1ln 1 ln 0 . 7 ( R RC ) 1 1 2 2 v )v T C( C( 1) VCC VCC 3

(2) 电容放电时间T2
电压比较器的功能:
v+> v-,vO=1 v+< v-,vO=0 (3)基本RS触发器、 (4)放电三极管T及缓冲器G。
二.工作原理
(1)4脚为复位输入端( RD ),当RD为低电平时,
不管其他输入端的状态如何,输出vo为低电平。
正常工作时,应将其接高电平。 (2)5脚为电压控制端,当其悬空时,比较器C1 和C2的比较电压分别为2/3VCC 和1/3VCC 。 (3)2脚为触发输入端,6脚为阈值输入端,两端

555脉冲原理

555脉冲原理

555脉冲原理
555脉冲原理是指基于NE555集成电路的工作原理。

NE555
是一种非常流行的计时器和脉冲发生器,它可以用于各种应用,如脉冲调制、频率计算器、时钟和闪光灯等。

NE555集成电路由比较器、RS触发器和多级放大器组成。


主要通过控制放电管的导通和阻断,来控制电容器的充放电过程。

NE555有一个稳定的参考电压,用于比较电容器的电压
与阈值电压,进而触发RS触发器,改变放电管的导通状态。

当电容器电压小于阈值电压时,RS触发器会翻转,使放电管
导通,电容器开始放电。

当电容器电压降低到一个较低的水平时,RS触发器会再次翻转,放电管阻断,电容器开始充电。

这个充放电循环会一直重复,从而产生一个间隔相等的方波输出。

通过改变电容器的大小和电阻的值,可以改变输出波形的频率和占空比。

NE555还可以通过引脚的外部连接,实现各种不
同的功能。

例如,连接外部电阻和电容器可以实现可调的频率,连接外部电阻和变阻器可以实现可调的占空比。

总之,555脉冲原理是指NE555集成电路通过控制电容器的充放电过程,产生一个稳定的间隔相等的方波输出。

它是一种非常灵活和实用的集成电路,在电子设备和电路设计中得到广泛应用。

用555定时器组成的脉冲电路

用555定时器组成的脉冲电路
端为低电平。
(4)放电管V(也称开关管)和输出缓冲器门2和门3:
V为N沟道增强型MOS管,当OUT为低电平时,V的栅极电位为 高电平,V导通; 当OUT为高电平时,V的栅极电位为低电平,
V截止。 门2和门3为输出缓冲器,用来提高定时器的带负 载能力, 同时也隔离负载对定时器的影响。
2. CC7555
的多谐振荡器。 本节主要介绍用集成定时器构成的多谐振 荡器和频率稳定性高的石英晶体振荡器。 多谐振荡器的符 号如图9.3.1所示。
G
图7.3.1 多谐振荡器符号
7.3.1 由555定时器构成的多谐振荡器
1. 工作原理
图7.3.2(a)所示为由CC7555构成的多谐振荡器电路,
R1、 R2和C是外接定时元件。 电路的工作波形如图7.3.2
由于电路中接入了石英晶体,这个振荡器只能谐振在
频率f0上。对于TTL门,R1、R2通常取0.7~2kΩ,而对于C MOS门取10~100MΩ。电容C1、C2作为非门间的耦合,其容 抗对石英晶体的谐振频率f0应可忽略不计。
在振荡器输出端再加一级反相器, 可以提高带负载 能力, 改善输出波形。
图7.3.6(a)是在输出端加一级分频后再输出的可以 产生两相时钟信号的电路, 7.3.6(b)是其工作波形。
保证参考电压不变。
(2)比较器:集成运算放大器A、B组成两个电压比较器,
每个比较器的两个输入端标有+号和-号。当U+>U-时,比较器 输出高电平; 当U+<U-时,比较器输出低电平。
(3)基本RS触发器:R、S的值取决于比较器A、B的输 出。R端为RS触发器的复位端,该端为低电平时,Q=0,OUT
0.5 Um 0.1 Um
Um

555脉冲发生器电路图大全(六款555脉冲发生器电路设计原理图详解)

555脉冲发生器电路图大全(六款555脉冲发生器电路设计原理图详解)

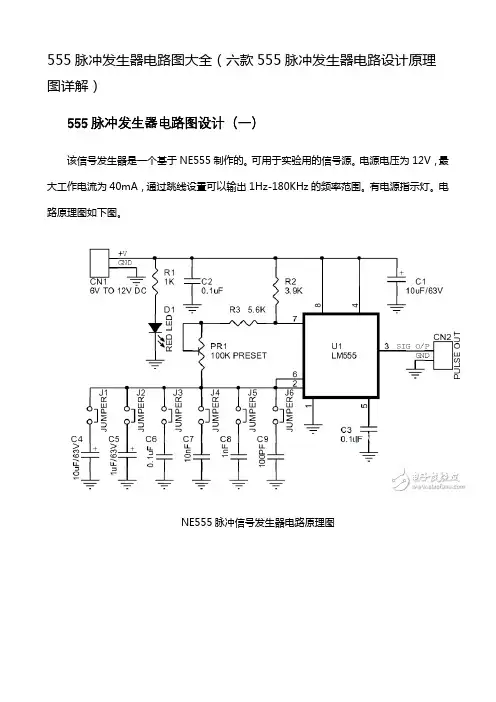

555脉冲发生器电路图大全(六款555脉冲发生器电路设计原理图详解)555脉冲发生器电路图设计(一)该信号发生器是一个基于NE555制作的。

可用于实验用的信号源。

电源电压为12V,最大工作电流为40mA,通过跳线设置可以输出1Hz-180KHz的频率范围。

有电源指示灯。

电路原理图如下图。

NE555脉冲信号发生器电路原理图信号发生器跳线帽设置频率元件清单PCB图555脉冲发生器电路图设计(二)时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器,如图所示,其中(1)为脉冲频率可调的矩形脉冲发生器,改变电容C可获得超长时间的低频脉冲,调节电位器RP可得到任意频率的脉冲如秒脉冲,1KHz,10KHz等标准脉冲。

由于电容C的充放电回路时间常数不相等,所以图(1)所示电路的输出波形为矩形脉冲,矩形脉冲的占空比随频率的变化而变化。

图(2)所示电路为占空比可调的时钟脉冲发生器,接入两只二极管D1,D2后,电容C 的充放电回路分开。

放电回路为D2,R,内部三极管T及电容C,放电时间T1约等于0.7RC。

充电回路为R’,D1,C,充电时间为T2约等于0.7R’C。

输出脉冲的频率f=1.43/[(R+R’)C]调节电位器RP可以改变输出脉冲的占空比,但频率不变。

如果使R=R’则可获得对称方波。

(1)矩形脉冲发生器(2)占空比可调的脉冲发生器555脉冲发生器电路图设计(三)闸门脉冲发生器(555)电路图555脉冲发生器电路图设计(四)PWM(脉冲宽度调制)是电子技术领域中一项重要的技术,在许多设备中都有PWM的应用,比如电机控制、照明控制等场合。

在没有单片机的场合,如果需要应用PWM,可以使用NE555芯片生成所需的PWM信号。

脉宽调制的占空比:PWM信号保持在高电平的时间百分比被称为占空比。

占空比脉宽调制的频率:PWM信号的频率决定PWM完成一个周期的速度。

如果LED关闭半秒,然后打开LED半秒,那么看起来LED是闪烁的。

ne555脉冲发生器原理

ne555脉冲发生器原理

ne555脉冲发生器原理NE555脉冲发生器原理引言:NE555是一种经典的集成电路,被广泛应用于各种电子设备中。

作为一种多功能计时器,NE555不仅可以用于产生精确的脉冲信号,还可以用作稳压电源、频率测量器等。

本文将介绍NE555脉冲发生器的原理及其工作过程。

一、NE555脉冲发生器的基本原理NE555脉冲发生器基于NE555内部的比较器和RS触发器电路。

NE555内部包含有一个比较器、RS触发器、稳压电源、电压比较器和输出级等组成。

其中比较器负责将电压比较结果传送给RS触发器,RS触发器根据比较器的输出状态决定输出脉冲的频率和占空比。

二、NE555脉冲发生器的工作原理NE555脉冲发生器的工作原理可以分为充电、放电和比较三个阶段。

1. 充电阶段:当电源接通时,稳压电源向NE555提供电源电压,电容C开始充电。

NE555的第二比较器将电容电压与一个内部参考电压进行比较。

当电容电压低于参考电压时,比较器输出高电平,RS触发器的S端置高,R端置低,输出为高电平。

此时,输出的高电平将截断外部电路,使电容继续充电,直到电容电压达到参考电压。

2. 放电阶段:当电容电压达到参考电压时,比较器输出低电平,RS触发器的S端置低,R端置高,输出变为低电平。

此时,输出的低电平将使电容开始放电,电容电压开始下降。

3. 比较阶段:当电容电压降到一个较低的阈值时,比较器输出高电平,RS触发器的S端置高,R端置低,输出变为高电平。

如此循环,形成周期性的高低电平输出,从而产生脉冲信号。

三、NE555脉冲发生器的参数调节NE555脉冲发生器的输出脉冲频率和占空比可以通过调节电阻和电容的数值来实现。

1. 调节频率:输出脉冲的频率与电阻R和电容C的数值有关。

频率可通过调节电阻R的大小来实现,电容C的数值保持不变。

当电阻R增大时,电容C充电时间增加,频率减小;当电阻R减小时,电容C充电时间减少,频率增大。

2. 调节占空比:输出脉冲的占空比与电阻R和电容C的数值也有关。

最新555脉冲电路汇总

最新555脉冲电路汇总

tW
T
脉冲周期T:在周期性重复的脉冲系列 中,两个相邻脉冲间的间隔时间。 脉冲频率f:单位时间内脉冲重复的次 数f=1/T。 占空比D:脉冲宽度与脉冲周期的比值 D=tw/T。
如何获得脉冲信号?
(1)利用整形电路对不符合要求的脉冲信号 进行整形;
(2)利用脉冲振荡器直接产生脉冲信号;
主要介绍中规模集成电路555定时器 以及555定时器构成的几种脉冲电路: 施密特触发器 单稳态触发器 多谐振荡器
(2)5脚为电压控制端,当其悬空时,比较器C1 和C2的比较电压分别为2/3VCC 和1/3VCC 。
(3)2脚为触发输入端,6脚为阈值输入端,两端 的电位高低控制比较器C1和C2的输出,从而控制 RS触发器,决定输出状态。
❖U’o确定参考电 位 ❖UI1和UI2两者都 小于各自的参考电 压时,Uo=1,放 电管截止; ❖UI1和UI2两者都 大于各自的参考电 压时,Uo=0,放 电管导通;
暂稳态重新转入稳态。
(5)恢复过程
当暂稳v态I 结束后,电容C通过饱和导通的放电三 极管 T放电,时间常数 τ2=RCESC,经过(3~5) τ2后,电容CO 放电完毕,恢复过程结束。
t
vC
2 3
V
C
C
VC C
O
t
vO
tW
O
t0
t1
t
2. 主要参数估算
(1) 输出脉冲宽度Tw(用三要素法计算)
tW1lnv vC C (( )) v vC C ((0 tW ))1lnV C V C C C2 3 V 0C C1.1RC
14 VD D 13 6A
12
6Y 11 5A 10 5Y
9
4A

555产生1hz的脉冲的电路

555产生1hz的脉冲的电路

555产生1hz的脉冲的电路555产生1Hz的脉冲电路是一种常见的计时电路,它基于NE555集成电路,可以产生稳定的1Hz频率的输出脉冲。

以下将详细介绍555产生1Hz脉冲的原理、电路搭建和关键参数设定等方面的内容。

首先,我们来了解一下NE555集成电路的基本原理。

NE555是一种常用的计时器和脉冲发生器,它由电流比较器、RS触发器、RS锁存器和输出级组成。

通过内部电路的控制和外部元件的连接,NE555可以实现不同频率和占空比的脉冲信号的发生。

其中,产生1Hz的脉冲信号需要通过外部电阻和电容的组合来实现。

接下来,我们将详细说明555产生1Hz脉冲的电路搭建步骤:1.首先,准备好NE555集成电路、一个电阻和一个电容。

选择的电阻和电容的数值将决定脉冲的频率,通常可以选择1kΩ的电阻和1μF的电容。

2.将NE555集成电路插入面包板或焊接在电路板上,并确保引脚的连接正确。

3.连接电路的Vcc和GND引脚分别到电源的正负极,通常是连接到5V的稳定电压源。

4.将电容连接到电路的引脚6和GND之间,即电路的控制电压引脚和负极引脚之间。

5.将电阻连接到电路的引脚7和电容的连接点,即R1引脚和电容一端之间。

6.最后,连接电路的引脚2和引脚3到一个LED或其他输出设备,以观察脉冲信号的输出。

完成以上步骤后,我们需要根据电阻和电容的数值计算并设置NE555集成电路的关键参数,包括频率和占空比。

对于产生1Hz频率的脉冲信号,我们可以根据NE555的工作原理和公式进行计算。

NE555的频率计算公式为:频率= 1.44 / ((R1 + 2 * R2) * C)其中,R1为电路连接的电阻的阻值,R2为内部电路的电阻,C为电路连接的电容的容值。

假设我们选择1kΩ的电阻和1μF的电容,代入计算公式得到:频率= 1.44 / ((1kΩ + 2 * 10kΩ) * 1μF) = 1.44 / (21kΩ * 1μF) = 1Hz通过设置电阻和电容的数值,我们可以根据需要调整脉冲信号的频率。

555的工作原理

555的工作原理

555的工作原理
555是一种集成电路(IC),它被设计用作定时器,脉冲发生器和波形发生器。

它由比较器、RS触发器和电压比例器组成,其中比较器负责检测电压,RS触发器负责存储信息,电压比例器则负责控制输出波形的周期和占空比。

通过外部电路的连接,555可以实现多种不同的工作模式,包括单稳态、多稳态和振荡器。

在单稳态模式下,555作为一个触发器,输入一个脉冲信号,然后输出一个固定宽度的脉冲。

在多稳态模式下,555可以被用作一个开关,接收一个触发信号来切换输出高电平和低电平。

在振荡器模式下,555可以生成连续的方波、正弦波和三角波等周期信号。

555的工作原理基于控制引脚的电压。

比较器通过比较电压实现控制,当输入电压超过一定阈值时,输出高电平;当输入电压低于另一个阈值时,输出低电平。

RS触发器通过输入信号来存储数据,R (Reset) 输入用于清除存储的数据,S (Set) 输入用于设置存储的数据。

电压比例器通过改变电阻和电容值来调整输出信号的周期和占空比。

总结起来,555的工作原理可以通过外部电路连接和控制引脚的电压来实现不同的功能,如定时、脉冲发生和波形发生等。

它是一种常用的集成电路,被广泛应用于电子设备和电路中。

ne555电路工作原理

ne555电路工作原理

ne555电路工作原理
555定时器(NE555)是一种常用的集成电路,广泛应用于电
子设备中的计时、脉冲生成和频率分频等功能。

它由比较器、RS触发器和输出级组成,主要通过改变电阻和电容的值来实
现不同的定时。

工作原理如下:当RESET端接收到低电平信号时(一般为
0V),定时器处于初始状态。

然后,根据控制电路的信号情况,555定时器可以工作在单稳态触发模式(Monostable mode)或者多谐振脉冲模式(Astable mode)。

在单稳态触发模式下,当TRIGGER端接收到一个低电平脉冲时,定时器的输出端会产生一个设定时间长度的高电平脉冲。

当TRIGGER端恢复高电平时,输出端会返回到低电平状态。

而在多谐振脉冲模式下,将RESET端拉高,并通过电阻和电
容对THRESHOLD和DISCHARGE端进行连接,使其形成一
个反馈环路。

当THRESHOLD端电压高于2/3 VCC时,输出
端产生低电平,当DISCHARGE端电压低于1/3 VCC时,输
出端产生高电平。

这样就形成了一个周期性的方波信号,其中高电平时间和低电平时间可以根据电容和电阻的值进行调节。

总结起来,555定时器根据输入电平的变化,控制输出端的高
低电平。

通过改变电容和电阻的值,可以实现不同的定时功能。

如何设计一个简单的脉冲电路来生成脉冲信号

如何设计一个简单的脉冲电路来生成脉冲信号

如何设计一个简单的脉冲电路来生成脉冲信号脉冲电路是一种电子电路,能够产生脉冲信号,广泛应用于计数器、时钟、通信系统等领域。

设计一个简单的脉冲电路可以通过几个基本元件的组合来实现。

本文将介绍如何使用555定时器芯片来设计一个简单的脉冲电路。

555定时器是一种多功能集成电路,能够产生精确的脉冲信号。

以下是设计一个简单的脉冲电路的步骤:步骤1:准备元件和工具为了设计一个脉冲电路,我们需要准备以下元件和工具:- 555定时器芯片- 电容- 电阻- 开关或按钮- 面包板- 面包板电源- 连线步骤2:连接电路首先,将555定时器芯片插入面包板上。

然后,将电容和电阻连接到芯片的相应引脚上。

具体来说,将电容的正极连接到555芯片的第6引脚(Trig引脚),将电容的负极连接到555芯片的第1引脚(GND引脚)。

将电阻的一端连接到555芯片的第7引脚(Discharge引脚),将电阻的另一端连接到电容的负极。

步骤3:连接电源和开关将面包板电源连接到555芯片的第8引脚(Vcc引脚)和第1引脚(GND引脚)。

然后,将开关或按钮连接到555芯片的第2引脚(Trigger引脚)和第1引脚(GND引脚)。

这样,可以通过开关来触发脉冲信号的生成。

步骤4:完成电路连接确保所有元件都正确连接,没有短路或连接错误。

你可以使用万用表来检查连接是否正确。

一旦确认无误,可以继续下一步。

步骤5:测试并调试电路使用面包板电源给电路供电。

然后,按下开关或按钮,观察555芯片的输出引脚(第3引脚)。

你将看到一个脉冲信号,它的频率和宽度取决于电容和电阻的数值。

步骤6:调整脉冲参数如果你想改变脉冲信号的频率,可以调整电容或电阻的数值。

更大的电容和电阻值将导致更低的频率,反之亦然。

通过不断调整它们的数值,你可以获得所需的脉冲参数。

需要注意的是,以上只是一个简单的脉冲电路设计示例。

实际上,脉冲电路的设计有许多变种和复杂性,可以根据实际需求进行进一步的改进和优化。

555电路原理

555电路原理

555电路原理
555电路是一种集成电路,常用于脉冲发生、计时、频率测量、波形整形、脉冲宽度调制等各种应用。

它由两个比较器、一个RS触发器、一个电压比较器和一个输出级组成。

555电路的工作原理非常简单,但却可以实现多种功能,因此被广泛应用于电子设备中。

首先,我们来看555电路的基本工作原理。

555电路的工作原理是基于电容充放电的原理。

当555电路处于稳定状态时,电容C1上储存的电荷为0,此时输出端为低电平。

当输入端的触发电平达到2/3的电源电压时,输出端将瞬间变为高电平,电容C1开始充电。

当电容C1上的电压达到1/3的电源电压时,输出端将瞬间变为低电平,电容C1开始放电。

如此循环往复,形成一个稳定的方波输出。

在实际应用中,555电路可以通过改变电容C1和电阻R1、R2的数值来调整输出脉冲的频率和占空比。

此外,通过改变输入端的触发电平和控制端的电压,还可以实现不同的功能,如延时触发、单稳态触发等。

555电路还可以通过外接元件实现更多的功能。

例如,通过接入一个二极管和一个电容,可以实现脉冲宽度调制功能;通过接入一个电位器和一个电容,可以实现可调的方波发生器;通过接入一个电位器和一个电阻,可以实现可调的延时触发器等。

总之,555电路是一种功能强大、应用广泛的集成电路。

它不仅可以实现基本的脉冲发生和计时功能,还可以通过外接元件实现更多的功能,满足各种电子设备的需求。

因此,掌握555电路的工作原理和应用技巧对于电子爱好者和工程师来说都是非常重要的。

希望本文能够对读者有所帮助,谢谢阅读!。

ne555芯片脉冲信号发生电路作用

ne555芯片脉冲信号发生电路作用

一、介绍NE555芯片NE555芯片是一种集成电路,常被用于脉冲信号发生电路中。

它由双稳态触发器、比较器、电压控制的脉冲发生器和输出级组成,拥有广泛的应用范围。

二、NE555芯片脉冲信号发生电路原理NE555芯片以外部电容和电阻为控制元件,通过调整电容和电阻的数值,可以实现不同频率和占空比的脉冲信号发生。

NE555芯片内部的比较器不断检测电容的电压变化,直至电压达到一定值,输出一个脉冲信号。

三、NE555芯片在实际应用中的作用NE555芯片脉冲信号发生电路可用于计时器、频率测量仪、波形发生器、脉冲调制和解调、电压变换等各种领域。

其产生的脉冲信号具有稳定性高、频率范围宽、占空比可调、输出电流大等特点。

四、NE555芯片脉冲信号发生电路的应用实例1.计时器NE555芯片与外部电容和电阻组成的脉冲信号发生电路,可用于制作简易的计时器。

通过调整电容和电阻的数值,可以实现从几毫秒到几分钟不等的计时功能。

2.脉冲调制解调NE555芯片产生的脉冲信号可被应用于通信领域的脉冲调制和解调。

利用NE555芯片的稳定性和频率可调的特点,可以实现各种调制方式的信号产生。

3.波形发生器NE555芯片也可用作简易的波形发生器,产生矩形波、三角波等不同类型的波形信号。

通过外部电路的调整,可以实现不同频率和幅度的波形输出。

五、NE555芯片脉冲信号发生电路的未来发展随着科技的不断进步,NE555芯片脉冲信号发生电路在电子领域仍有广阔的应用前景。

未来,随着芯片制造工艺的不断改进和集成度的提高,NE555芯片脉冲信号发生电路将更加小巧、稳定、功耗更低,能够应用到更多的领域中。

六、结论NE555芯片脉冲信号发生电路作用着电子技术领域的发展。

它在各个领域的广泛应用,使得我们的生活和工作变得更加便利和高效。

随着技术的不断进步,我们相信NE555芯片脉冲信号发生电路将会有更广阔的应用前景。

七、NE555芯片脉冲信号发生电路的优缺点1. 优点NE555芯片作为脉冲信号发生电路有着诸多优点。

555电路应用

555电路应用

555电路应用什么是555电路?555电路是一种通用定时集成电路,由三个电阻、两个比较器和一个双稳态触发器组成。

它可以以单稳态或双稳态的方式工作,并能实现大量的定时和脉冲应用。

555电路的基本原理555电路的基本原理是将电容器充电到一个稳定电压或电流,然后通过一个比较器来监测电容器电压的变化。

当电容器电压达到比较器的阈值电压时,比较器将触发输出一个脉冲信号,从而触发输出另一组电压。

555电路的应用1. 脉冲发生器555电路可用作单稳态和双稳态脉冲发生器,双稳态脉冲发生器可以产生正或负脉冲信号,并且可以通过改变电容或电阻值来改变脉冲宽度和频率。

555脉冲发生器可用于驱动音乐盒、打印机、电子钟表和各种电子设备。

2. 触发器555电路以双稳态的方式工作时,可用作触发器。

当输入信号触发电路时,电路输出一个脉冲信号。

555触发器可用于控制电机速度、电动窗帘控制和各种其他电子设备。

3. 电压稳定器555电路可用作电压稳定器。

通过将电容器和电阻器串联,可以将电压稳定在一定范围内。

555电压稳定器可用于防止耐压过载,同时也可用于电源管理和调整电源电压。

4. 闪光灯控制器555电路可用作闪光灯控制器。

通过改变电容器和电阻的值,可以调整闪光灯的亮度和闪烁频率。

555闪光灯控制器可用于模拟火焰效果,表演效果和其他特殊效果。

5. 超声波距离测量仪555电路可用作超声波距离测量仪。

通过将一个超声波传感器连接到555电路的输入端口,并测量从传感器到物体的时间,可以计算出物体与传感器之间的距离。

555超声波距离测量仪可用于智能车和无人机等自动化设备中。

555电路是一种通用定时集成电路,与其他电子器件一样,具有多种实用应用。

我们从以上5个方面介绍了555电路的应用,希望这篇文档对读者能有所启发。

555脉冲发生器仿真电路10赫兹

555脉冲发生器仿真电路10赫兹

555脉冲发生器仿真电路10赫兹555脉冲发生器是一种常用的集成电路,它可以产生稳定的方波信号。

在本文中,我们将介绍如何使用555脉冲发生器来仿真一个10赫兹的电路。

我们来了解一下555脉冲发生器的基本原理。

555脉冲发生器是由比较器、RS触发器和放大器组成的。

当电源接通后,比较器会比较电压,当输入电压大于参考电压时,输出为高电平;反之,输出为低电平。

RS触发器根据比较器的输出状态来改变输出电平,从而形成方波信号。

接下来,我们将详细介绍如何使用555脉冲发生器来仿真一个10赫兹的电路。

我们需要准备一个555脉冲发生器芯片,以及一些外部元件,如电阻、电容等。

根据555脉冲发生器的引脚功能,我们将外部元件连接到相应的引脚上。

然后,我们需要设置外部元件的数值,以满足电路设计的要求。

在这个例子中,我们希望产生一个10赫兹的方波信号,因此我们需要选择合适的电阻和电容数值。

接下来,我们将接通电源,开始仿真电路。

当电源接通后,555脉冲发生器会自动开始工作。

比较器会不断比较输入电压和参考电压,根据比较结果改变输出状态。

RS触发器会根据比较器的输出状态改变输出电平,从而形成方波信号。

在仿真过程中,我们可以通过示波器来观察输出信号的波形。

根据波形的频率和周期,我们可以判断仿真电路是否满足我们的设计要求。

如果仿真电路的波形不满足要求,我们可以调整外部元件的数值,重新进行仿真,直到得到满意的结果。

使用555脉冲发生器来仿真一个10赫兹的电路是一项常见的任务。

通过合理选择外部元件的数值,我们可以轻松地实现这个设计目标。

通过仿真过程,我们可以观察和分析电路的工作原理,从而更好地理解555脉冲发生器的功能和特点。

希望本文对你有所帮助,谢谢阅读!。

NE555脉冲式充电电路

NE555脉冲式充电电路

NE555脉冲式电路详解本文介绍的全自动充电器,可以对镍镉或镍氢电池充电,充电时只要设定电池充电电压的上、下限,充电器便能自动给电池充电。

字串7电路原理全自动充电器的电路如下图所示,充电器主要由RS触发器、充电电压上、下限设定电路及电源电路组成RS触发器由555时基电路A组成,内部的两个比较器的基准电压由5脚外接的稳压管VS提供,所以电路的复位电平为VS的稳压值即3V。

充电电压上限值设定电路由电位器RP2及电阻R3组成;充电电压下限值设定电路由电位器RP3及电阻R4组成。

电路电源由变压器T降压、二极管VD1~VD4桥式整流和电容C1滤波后供给。

充电时应根据待充电池G的节数和电池的种类,调节RP3以设定充电的下限电压,调节RP2设定充电的上限电压。

这样,当电池G电压不足时,RP3滑动端即时基电路2脚电平小于V5/2(这里的V5指时基电路5脚的电平,即VS 的稳压值3V)时,时基电路A置位,3脚输出高电平经RP1、VD5向G充电,同时VL发光指示。

当G电量充足时,RP3的滑动端即时基电路6脚电平大于V5,时基电路复位,3脚输出低电平,充电停止,同时VL熄灭。

调节RP1则可调整电池G的充电电流的大小,应根据所充电电池的性质而定,如充普通5号镍镉电池,充电电流一般可调整在50mA左右。

二极管VD5的作用是防止停止充电后,电池G向时基电路反灌电流。

本电路可用于2~8节5号镍镉或镍氢电池充电。

字串7元件选择VD1~VD5选用IN4001等硅整流二极管。

VS选用3V、1/2W稳压二极管,如UZ-3.0B、IN5226型等。

VL选用普通红色发光二极管。

RP选用2W线绕电位器;RP2、RP3选用普通小型合成碳膜电位器,如WH5型等;R1~R4均选用1/8W碳膜电阻器。

C1选用CD11-25V型铝电解电容。

T选用220V/15V、5V A小型优质电源变压器。

本文介绍的全自动充电器,可以一次对4节5号镍镉电池充电,电池充足电后,电路能自动停充。

555电路的使用方法

555电路的使用方法

555电路的使用方法
555电路是一个定时器集成电路,由三个5kΩ的电阻器和一个5μF的电容器构成,广泛应用于脉冲信号的产生和定时控制。

以下是使用555电路的一般步骤:
1. 电源接入:将电源接入555电路的8脚,为整个电路提供工作电压。

2. 接地:将地线接入555电路的1脚,为整个电路提供参考电平。

3. 输入信号:通过555电路的2脚和6脚输入信号。

2脚是触发输入端,6脚是阈值输入端。

当2脚的输入信号低于1/3Vcc时,555电路被触发;当6脚的输入信号高于2/3Vcc时,555电路复位。

4. 输出信号:通过555电路的3脚输出信号。

当触发器处于暂稳态时,输出为高电平;当触发器处于稳态时,输出为低电平。

5. 定时时间调整:通过改变555电路的4脚和7脚之间的电阻和电容值来调整定时时间。

具体的计算方法可以参考相关资料或使用现成的公式进行计算。

需要注意的是,在使用555电路时,应该根据具体的应用场景和要求选择合适的电源、输入信号和输出负载等,以确保电路的正常工作和可靠性。

同时,也要注意遵守相关的安全规范和操作规程,避免造成不必要的损失和安全事故。

555定时器组成的脉冲电路 555定时器组成的脉冲电路 555定时器组成的脉冲电路 (2)-PPT精品文档

555定时器组成的脉冲电路 555定时器组成的脉冲电路 555定时器组成的脉冲电路 (2)-PPT精品文档
实验八 寄存器及其应用
在数字电路中,能暂时存放数码和指令的部件就是寄存器。 寄存器由触发器和门电路组成。 寄存器具有清除数码,接收数码, 存放数码和传送数码的功能。 寄存器可分为数码寄存器(简试
数据输入
数据输出
elecfans/ 电子发烧友
F3 F2 F1 F0
+5V
16 15 14 13 12 11 10 9
清 除 R A B C D L
1 2 3 4 5 6
QA QB QC QD 时 MB MA 钟 74LS194
7 8 MA MB
CP
CN X2 D3 D2 D1 D0 X1
elecfans/ 电子发烧友
4.移位寄存器的应用
74LS194芯片构成的8位移位寄存器
使能
2.8D型锁存器的应用电路
74LS373芯片构成的双向总线驱动器。
(1)
数 据A 总向 线
LE DE
数 B据 向总 线
(2)
04
CP
LE DE elecfans/ 电子发烧友
使能
3.移位寄存器的功能测试
4位双向移位寄存器74LS194芯片 MBMA=00 保持 MBMA=01 右移操作 MBMA=10 左移操作 MBMA=11 并行送数
elecfans/ 电子发烧友
接地
14 13 12 11 10 9 8
A
Q0 Q3
Q1 Q2
74LS90
B R0(1) R0(2)
1 2 3 R9(1) R9(2) 4 5 6 7
+5V A(CP)B(CP) D3 D2 D1 D0
2 、十进制计数(两种接法)
8421BCD码
5421BCD码

555脉冲发生器仿真电路10赫兹

555脉冲发生器仿真电路10赫兹

555脉冲发生器仿真电路10赫兹555脉冲发生器是一种常见的电子元件,用于产生特定频率的脉冲信号。

本文将详细介绍如何使用555脉冲发生器来仿真一个10赫兹的电路。

我们需要了解555脉冲发生器的基本原理。

555脉冲发生器由定时器、比较器和RS触发器组成。

当电路通电时,定时器开始计时,并在达到设定的时间后输出一个脉冲信号。

通过调节电阻和电容的数值,我们可以实现不同频率的脉冲信号输出。

接下来,我们需要选择合适的电阻和电容数值来实现10赫兹的输出频率。

根据555脉冲发生器的公式,输出频率可以通过以下公式计算得出:频率 = 1.44 / ((R1 + 2 * R2) * C)其中,R1和R2是电阻的阻值,C是电容的容值。

为了实现10赫兹的输出频率,我们可以选择合适的电阻和电容数值。

例如,当选择R1=10千欧姆,R2=20千欧姆,C=100微法时,可以计算得出输出频率为10赫兹。

接下来,我们需要根据选定的电阻和电容数值,进行电路的搭建。

首先,将R1连接到555脉冲发生器的Pin7引脚,将R2连接到Pin6引脚。

然后,将C连接到Pin2引脚和地线之间,以形成RC网络。

最后,将Pin3引脚连接到输出设备,如LED灯或扬声器,以观察或听到脉冲信号的输出。

完成电路搭建后,我们可以通电测试。

当电路通电时,555脉冲发生器开始计时,并在10赫兹的频率下输出脉冲信号。

我们可以通过观察LED灯的闪烁或听到扬声器的声音来确认电路是否正常工作。

需要注意的是,由于电阻和电容的制造偏差,实际输出频率可能会有一定的误差。

如果需要更精确的输出频率,可以通过调整电阻和电容的数值来进行微调。

总结一下,本文介绍了如何使用555脉冲发生器来仿真一个10赫兹的电路。

通过选择合适的电阻和电容数值,并搭建相应的电路,我们可以实现指定频率的脉冲信号输出。

希望读者通过本文的介绍,对555脉冲发生器的使用有了更深入的了解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
T R1 2R2
二. 占空比可调的多谐振荡器电路 利用半导体二极管的单向导电特性,把电容C充电和 放电回路隔离开来,再加上一个电位器,便可构成占空 比可调的多谐振荡器。
可计算得:
T1=0.7R1C
VCC
T2=0.7R2C
R1
占空比:
q T1 T1 T T1 T2
0.7R1C
0.7R1C 0.7R2C
第七章 脉冲电路
概述 集成555定时器 施密特触发器 单稳态触发器 多谐振荡器
1、概述
理想的脉冲信号:
非理想的脉冲信号:
tW
0.5U m
Um
脉冲幅度Um:脉冲电压的最大幅度值; 脉冲宽度tW:从脉冲前沿的0.5Um起到脉冲后沿 的0.5Um为止的一段时间。
0.9U m
0.1U m
tr
tf
上升时间tr:脉冲上升沿从0.1Um上升到0.9Um所需的 时间。 下降时间tf:脉冲下降沿从0.9Um下降到0.1Um所需的 时间。
1. 电路组成及工作原理
VCC 1)无触发信号输入时电
R
VCC RD
路工作在稳定状态
8
4
7
当vI=1时,电路工作在稳
vC vI
vI1 6 vI2 2
3 555
vO 定状态,即vO=0,vC=0。 (2)vI下降沿触发
C
15 0.01μF
当vI下降沿到达时,vO由
C1
0跳变为1,电路由稳态转
入暂稳态。
(3)暂稳态的维持时间
在暂稳态期间,三极管T截止,VCC经R向C充电。 时间常数τ1=RC,
vC由0V开始增大,在vC上升到2/3VCC之前,电路
保持暂稳态不变。
(4)自动返回(暂稳态结束)时间
当vC上升至2/3VCC时,vO由1跳变0,三极管T由截
止转为饱和导通,
电容C经T迅速放电,电压vC迅速降至0V,电路由
VCC
vIC
8 5
RD 4
vI1 6
vI2 2 vO, 7
555 3 vO
1
3、 施密特触发器
施密特触发器——具有回差电压特性,能将边沿 变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
VCC
VCC 2
用555定时器构
成的施密特触发
VCC RD
R
8
4

1. 电路组成及 工作原理
vIC 5
7
vO2
vI1 6
555定时器构成单稳态
触发器。只要用手触摸一
下金属片P,由于人体感 应电压相当于在触发输入
R 100k
端(管脚2)加入一个负
脉冲,555输出端输出高 电当时暂,平稳5,5态5灯输时泡出间(端(恢RtLW复))低发结电束光 ,
P
C
平,灯泡熄灭。
100μ
该触摸开关可用于夜
间定时照明,定时时间可
由RC参数调节。
由以下几部分组成: (1)三个阻值为5kΩ的电阻组成的分压器。
(2)两个电压比较器C1和C2。
电压比较器的功能:
v+> v-,vO=1 v+< v-,vO=0 (3)基本RS触发器、 (4)放电三极管T及缓冲器G。
二.工作原理
(1)4脚为复位输入端( RD ),当RD为低电平时, 不管其他输入端的状态如何,输出vo为低电平。 正常工作时,应将其接高电平。
VT—=1 /3VCC。 (3)回差电压ΔVT ΔVT= VT+-VT—=1 /3VCC
二. 集成施密特触发器 1. CMOS集成施密特触发器CC40106 2. TTL集成施密特触发器74LS14
1A 1 1Y 2
2A 3 2Y 4
3A 5 3Y 6 VSS 7
14 VDD
13
6A
12
6Y 11 5A 10 5Y
暂稳态重新转入稳态。
(5)恢复过程
当暂稳v态I 结束后,电容C通过饱和导通的放电三 极管 T放电,时间常数 τ2=RCESC,经过(3~5) τ2后,电容CO放电完毕,恢复过程结束。
t
vC
23VCC
VCC
O
t
vO
tW
O
t0
t1
t
2. 主要参数估算
(1) 输出脉冲宽度Tw(用三要素法计算)
tW
1
ln
2
3
15
C4
C
47μ
0.01μ
C1
0.56μ/400V
DW 2CW13
MCR100
R1 330
C2 0.01μ
~220V SCR
5约55为和1T分1、钟R。3、当R击2、掌C声4组传成至单压稳电定陶时瓷电片路时,,定HT时D(将即声灯音亮信)号时转间换 成 通电晶信闸号管,SC经R,T2电、灯T1亮放;大,触发555,使555输出高电平,触发导 同 也能样使,T若1导触通摸,金触属发片5A5时5,,达人到体上感述应效电果信。号经R4、R5加至T1基极,
0.01μF C1
VCC 电源
(8)
RD 复位
(4)
控制电压
vIC (5) vI1 (6)
阈值输入
5kΩ
C1
5kΩ
vI2 (2)
C2
触发输入
R&
& S
5kΩ
vO, (7)
T
放电端
(1)
G
&
1
(3) vO
2. 振荡频率的估算 (1)电容充电时间T1:(用三要素法计算)
T1
1 ln
vC () vC ()
2. 用作整形电路——把不规则的输入信号整形成为 矩形脉冲。(波形的转换)
3. 用于脉冲鉴幅——从一系列幅度不同的脉冲信号中, 选出那些幅度大于VT+的输入脉冲。
8.4 单稳态触发器
单稳态触发器——有一个稳态和一个暂稳态;在触 发脉冲作用下,由稳态翻转到暂稳态;暂稳状态维 持tW一段时间后,自动返回到稳态,并在其输出端产 生一个宽度为tW的矩形脉冲。 通常把单稳态的暂稳态停留时间称作延迟时间,延 迟时间的长短仅取决于电路的有关参数,而与触发 脉冲的宽度无关。
2、集成555定时器
555定时器是一种多用途的单片集成电路。在 外部配上少许阻容元件,便能构成多谐振荡器、 单稳态触发器和施密特触发器等电路。
(1)555定时器的电路结构与工作原理
下图为集成5G7555CMOS定时器的内部电路 结构图和逻辑符号。
(1)电阻分压器 (2)直接复位端 RD
一、555定时器的电路结构
+VCC (+6V)
84 7 6 555 3
2
15
RL
C1 0.01μ
4. 触摸、声控双功能延时灯
VDD (+6V)
1N4004
A
R7 1M
R6 10k
R4 4.7M
R3 20k
R5 4.7M
T2 9014
C5 0.022μ
T1 9013
HT D
R2 1M 8 4
7
6 NE 555
D
C3 220μ
R1 R1 R2Biblioteka R2D2vC
C
VCC 8 7
RD 4
D1
vI1 6
3
vO
vI2 2 555
1
5
0.01μF C1
2. 石英晶体多谐振荡器 (1)串联式振荡器
❖作R用1、—R—2的使 两个反相器 在静态时都 工作在转折 区,成为具 有很强放大 能力的放大 电路。
❖对于TTL门, 常取 R1=R2=0.7~ 2kΩ,若是 CMOS门则常取 R1=R2=10~ 100MΩ;C1=C2 是耦合电容。
C e xt
vI
3
A1
4
A2
5
B
1
74121
GND
7
vo 6 vo 1
C ext
VCC
10 11
9
14
Cext Rext Rint VCC
C ext
3
A1 74121 vo 6
4
A2
vI 5
B
vo 1
GND
7
74121的主要参数
(1) 输出脉冲宽度tW
使用外接电阻: tW ≈0.7RextC
使用内部电阻: tW ≈0.7RintC
vO为低电平。
vF
显然与门打开的时间是
恒定不变的,就是单稳 vO 输出脉冲v/O的宽度tW。
2. 整形 单稳态触发器能够把不规则的输入信号vI,整形 成为幅度和宽度都相同的标准矩形脉冲vO。vO的幅 度取决于单稳态电路输出的高、低电平,宽度tW决 定于暂稳态时间。
vI
vO
tW
3. 触摸定时控制开关
3
A1
4
A2
5
B
74121
GND
7
vo 6 vo 1
集成单稳态触发器74121的外部元件连接方法:
(a)使用外部电阻Rext且电路为下降沿触发的连接方式. (b)使用内部电阻Rint且电路为上升沿触发的连接方式。
C e xt
VCC R ext
10 11
9 14
Cext R ext Rint VCC
tW
T
脉冲周期T:在周期性重复的脉冲系列 中,两个相邻脉冲间的间隔时间。 脉冲频率f:单位时间内脉冲重复的次 数f=1/T。 占空比D:脉冲宽度与脉冲周期的比值 D=tw/T。
如何获得脉冲信号?
(1)利用整形电路对不符合要求的脉冲信号 进行整形;
(2)利用脉冲振荡器直接产生脉冲信号;
主要介绍中规模集成电路555定时器 以及555定时器构成的几种脉冲电路: 施密特触发器 单稳态触发器 多谐振荡器
相关文档
最新文档
