乙酸乙酯的反应器设计流程

合集下载

乙酸乙酯反应器课程设计

乙酸乙酯反应器课程设计

以下是乙酸乙酯反应器课程设计的一个简要概述:
1.课程介绍:介绍乙酸乙酯反应器的基本原理、应用领域和重要性。

2.基础知识讲解:
-化学反应动力学:讲解反应速率、反应机理和速率方程等基本概念。

-乙酸乙酯的合成反应:介绍乙酸乙酯的制备方法、反应机理和反应条件等内容。

3. 反应器设计及操作:
-反应器类型:介绍常见的反应器类型,如批式反应器、连续流动反应器和循环流化床反应器等,并比较其优缺点。

-反应器设计原理:讲解反应器尺寸和几何形状的选择、热量平衡、传质和混合等设计原理。

-操作技术:包括温度控制、压力控制、物料进出控制、催化剂的选择与再生等相关操作技术。

4.安全与环保:
-安全操作:介绍乙酸乙酯反应器操作中的安全事
项,如防爆措施、防腐蚀措施等。

-废物处理:讲解产生的废物处理和排放控制,以确保环境友好。

5.实验教学:
-实验设计:设计乙酸乙酯反应器实验,包括实验目的、步骤、材料和仪器的准备等。

-实验操作与数据分析:教授学生如何进行实验操作,并帮助他们分析和评估实验结果。

6.案例研究:通过案例分析真实的乙酸乙酯反应器项目,让学生了解实际应用,并思考实际工程问题和挑战。

7.课程总结:回顾乙酸乙酯反应器课程的重点内容,并提供学习资源和进一步学习的建议。

这是乙酸乙酯反应器课程设计的一个大致框架,具体的内容和深度可以根据课程要求和学生水平进行调整。

同时,需要注意教学中的安全性和环保性,引导学生养成良好的实验室操作和环保意识。

制备乙酸乙酯的步骤

制备乙酸乙酯的步骤

制备乙酸乙酯的步骤
1. 三口烧瓶:中间:分馏柱,蒸馏头,直形冷凝管,接引管,接受瓶;左边:恒压滴液漏斗:右边:温度计
2. 与浓硫酸等体积的冰醋酸于小烧杯中,边摇边按实验要求加入浓硫酸,将溶液倒入三口烧瓶中
3. 按实验要求配置冰醋酸与乙醇的混合液,至于滴液漏斗中;加热烧瓶,按要求控制反应温度
4. 然后把滴液漏斗中的乙醇和冰醋酸的混合液慢慢地滴入三口烧瓶中。

调节加料的速度,控制反应时间。

这时保持实验温度。

滴加完毕后,继续加热10min,直到不再有液体馏出为止。

5. 反应完毕后,将饱和碳酸钠溶液很缓慢地加入馏出液中,直到无二氧化碳气体逸出为止。

饱和碳酸钠溶液要小量分批的加入,并要不断地摇动接受器。

把混合液倒入分液漏斗中,静置,放出下面的水层。

用石蕊试纸检验酯层。

如果酯层仍显酸性,再用饱和碳酸钠溶液洗涤,直到酯层不显酸性为止。

用等体积的饱和食盐水洗涤。

放出下层废液。

从分液漏斗上口将乙酸乙酯倒入干燥的小锥形瓶内,用饱和氯化钠溶液洗两次,分液之后,加入无水硫酸镁干燥。

放置约30min,在此期间要间歇震荡锥形瓶。

6. 把干燥的粗乙酸乙酯滤入50ml烧瓶中。

装置蒸馏装置,在水浴上加热蒸馏,收集74--80℃的馏分。

乙酸乙酯反应器设计.

乙酸乙酯反应器设计.

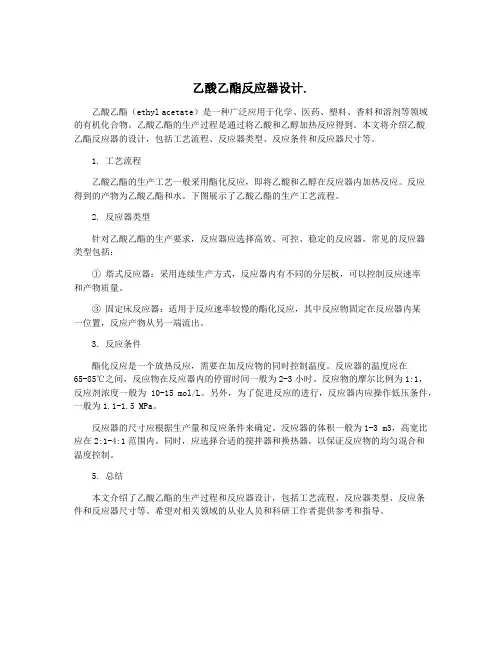

乙酸乙酯反应器设计.乙酸乙酯(ethyl acetate)是一种广泛应用于化学、医药、塑料、香料和溶剂等领域的有机化合物。

乙酸乙酯的生产过程是通过将乙酸和乙醇加热反应得到。

本文将介绍乙酸乙酯反应器的设计,包括工艺流程、反应器类型、反应条件和反应器尺寸等。

1. 工艺流程乙酸乙酯的生产工艺一般采用酯化反应,即将乙酸和乙醇在反应器内加热反应。

反应得到的产物为乙酸乙酯和水。

下图展示了乙酸乙酯的生产工艺流程。

2. 反应器类型针对乙酸乙酯的生产要求,反应器应选择高效、可控、稳定的反应器。

常见的反应器类型包括:① 塔式反应器:采用连续生产方式,反应器内有不同的分层板,可以控制反应速率和产物质量。

③ 固定床反应器:适用于反应速率较慢的酯化反应,其中反应物固定在反应器内某一位置,反应产物从另一端流出。

3. 反应条件酯化反应是一个放热反应,需要在加反应物的同时控制温度。

反应器的温度应在65-85℃之间,反应物在反应器内的停留时间一般为2-3小时。

反应物的摩尔比例为1:1,反应剂浓度一般为10-15 mol/L。

另外,为了促进反应的进行,反应器内应操作低压条件,一般为1.1-1.5 MPa。

反应器的尺寸应根据生产量和反应条件来确定。

反应器的体积一般为1-3 m3,高宽比应在2:1-4:1范围内。

同时,应选择合适的搅拌器和换热器,以保证反应物的均匀混合和温度控制。

5. 总结本文介绍了乙酸乙酯的生产过程和反应器设计,包括工艺流程、反应器类型、反应条件和反应器尺寸等。

希望对相关领域的从业人员和科研工作者提供参考和指导。

乙酸乙酯的反应器设计流程

乙酸乙酯的反应器设计流程

乙酸乙酯的反应器设计流程乙酸乙酯(ethyl acetate)是一种广泛应用的溶剂,常用于溶解和稀释脂肪酸、树脂、涂料和油墨等物质。

设计乙酸乙酯反应器的流程可以分为以下几个步骤:1.反应动力学研究:首先,需要对乙酸和乙醇的酯化反应进行动力学研究。

通过实验方法,确定反应的速率方程和反应活化能等参数。

这些参数对反应器设计和操作条件的选择具有重要影响。

2.确定反应器类型:根据实验研究和工程需求,选择适合乙酸乙酯酯化反应的反应器类型。

常见的反应器类型包括连续流动反应器、批量反应器和固定床反应器等。

不同类型的反应器有其特点和适用范围,需要根据具体情况进行选择。

3.确定反应器尺寸和操作条件:根据反应动力学研究结果和生产需求,确定乙酸乙酯反应器的尺寸和操作条件。

这包括反应器的体积、温度、压力、反应物的摩尔比、催化剂的用量等参数。

在确定这些参数时,需要综合考虑反应速率、热力学和传质等方面的因素。

4.设计反应器结构:根据反应器类型和尺寸确定的参数,设计反应器的结构。

这包括反应器的壳体和内部元件的形状、大小和布置等。

对于连续流动反应器,还需要设计反应物的进入和产物的排出方式,以及催化剂的固定和循环利用等。

5.安全性分析和操作条件选择:在设计乙酸乙酯反应器时,需要进行安全性分析,确定合适的操作条件。

这包括选择适当的温度和压力、确保反应器的密封性、避免反应器过热、避免副反应的发生等。

同时,还需要考虑废气处理、溢流和防火等安全设施。

6.反应器的制造和安装:根据反应器设计的结果,进行反应器的制造和组装。

这包括选择合适的材料、进行焊接和连接、安装传感器和控制系统等。

在制造过程中,需要严格按照工艺要求和设计图纸进行操作,确保反应器的质量和性能。

7.反应器的运行和维护:完成反应器的制造和安装后,进行反应器的运行和维护。

这包括进行反应试验、调整操作条件、监测反应过程、及时处理故障和维修等。

同时,还需要进行定期的维护和检修,确保反应器的正常运行和延长使用寿命。

乙酸乙酯反应器设计

乙酸乙酯反应器设计

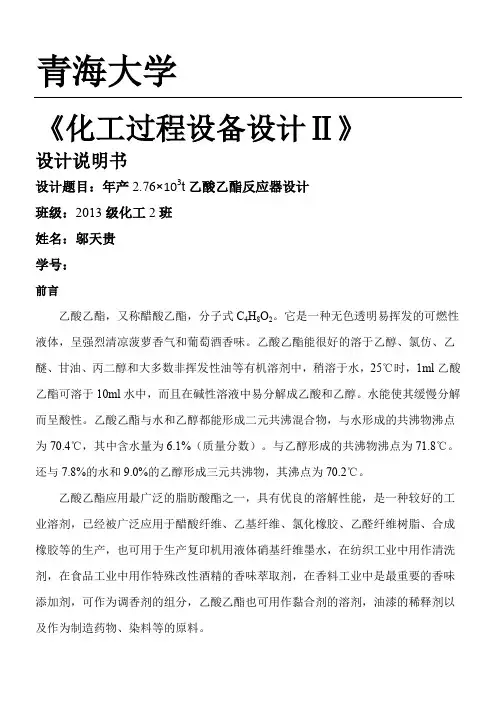

青海大学《化工过程设备设计Ⅱ》设计说明书设计题目:年产2.76×103t乙酸乙酯反应器设计班级:2013级化工2班姓名:邬天贵学号:前言乙酸乙酯,又称醋酸乙酯,分子式C4H8O2。

它是一种无色透明易挥发的可燃性液体,呈强烈清凉菠萝香气和葡萄酒香味。

乙酸乙酯能很好的溶于乙醇、氯仿、乙醚、甘油、丙二醇和大多数非挥发性油等有机溶剂中,稍溶于水,25℃时,1ml乙酸乙酯可溶于10ml水中,而且在碱性溶液中易分解成乙酸和乙醇。

水能使其缓慢分解而呈酸性。

乙酸乙酯与水和乙醇都能形成二元共沸混合物,与水形成的共沸物沸点为70.4℃,其中含水量为6.1%(质量分数)。

与乙醇形成的共沸物沸点为71.8℃。

还与7.8%的水和9.0%的乙醇形成三元共沸物,其沸点为70.2℃。

乙酸乙酯应用最广泛的脂肪酸酯之一,具有优良的溶解性能,是一种较好的工业溶剂,已经被广泛应用于醋酸纤维、乙基纤维、氯化橡胶、乙醛纤维树脂、合成橡胶等的生产,也可用于生产复印机用液体硝基纤维墨水,在纺织工业中用作清洗剂,在食品工业中用作特殊改性酒精的香味萃取剂,在香料工业中是最重要的香味添加剂,可作为调香剂的组分,乙酸乙酯也可用作黏合剂的溶剂,油漆的稀释剂以及作为制造药物、染料等的原料。

目前,国内外市场需求不断增加。

在人类不断注重环保的今天,在涂料油墨生产中采用高档溶剂是大势所趋。

作为高档溶剂,乙酸乙酯在国内外的应用在持续稳定的增长,在建筑、汽车等行业的迅速发展,也会带动对乙酸乙酯类溶剂的需求。

工业生产技术目前全球乙酸乙酯工业生产方法主要有醋酸酯化法、乙醛缩合法、乙醇脱氢法和乙烯加成法等。

传统的醋酸酯化法工艺在国外被逐步淘汰,而大规模生产装置主要采用后三种方法,其中新建装置多采用乙烯加成法。

本设计采用醋酸酯化法。

醋酸酯化法在硫酸催化剂作用下,醋酸和乙醇直接酯化生成乙酸乙酯。

该工艺方法技术成熟,投资少,操作简单,但缺点是生产成本高、硫酸对设备腐蚀性强、副反应多、产品处理困难、环境污染严重。

年产5011t乙酸乙酯反应器的设计方案

年产5011t乙酸乙酯反应器的设计方案

年产5011t乙酸乙酯反应器的设计方案第一章前言1.1乙酸乙酯的理化性质醋酸乙酯ethyl acetate 简写 EA。

又名乙酸乙酯,简称乙酯,分子式CH3COOC2H5,分子量88.1,无色透明液体,具有挥发性,有水果香味。

熔点-83.6℃沸点 7.06℃,相对密度 0.902(20℃),蒸汽压(20℃)9.7kPa,气化热366.5J/g,比热容1.92J/(g. ℃),爆炸极限2.13~11.4%(体积)。

能与氯仿、醇、丙酮及醚等混溶,微溶于水。

纯净的乙酸乙酯是无色透明具有刺激性气味的液体,是一种用途广泛的精细化工产品,具有优异的溶解性、快干性,用途广泛,是一种非常重要的有机化工原料和极好的工业溶剂,被广泛用于醋酸纤维、乙基纤维、氯化橡胶、乙烯树脂、乙酸纤维树酯、合成橡胶、涂料及油漆等的生产过程中。

其主要用途有:作为工业溶剂,用于涂料、粘合剂、乙基纤维素、人造革、油毡着色剂、人造纤维等产品中;作为粘合剂,用于印刷油墨、人造珍珠的生产;作为提取剂,用于医药、有机酸等产品的生产;作为香料原料,用于菠萝、香蕉、草莓等水果香精和威士忌、奶油等香料的主要原料。

我们所说的陈酒很好喝,就是因为酒中含有乙酸乙酯。

乙酸乙酯具有果香味。

因为酒中含有少量乙酸,和乙醇进行反应生成乙酸乙酯。

因为这是个可逆反应,所以要具有长时间,才会积累导致陈酒香气的乙酸乙酯。

危险特性:易燃,其蒸气与空气可形成爆炸性混合物。

遇明火、高热能引起燃烧爆炸。

与氧化剂接触会猛烈反应。

在火场中,受热的容器有爆炸危险。

其蒸气比空气重,能在较低处扩散到相当远的地方,遇明火会引着回燃[7]。

表1.1乙酸乙酯的物化参数[1]熔点(℃) -83.6 临界温度(℃) 250.1折光率(20℃) 1.3708-1.3730 临界压力(MPa) 3.83 沸点(℃) 77.06 辛醇/水分配系数的对数值0.73对密度(水=1) 0.894-0.898 闪点(℃) 7.2相对蒸气密度(空气=1) 3.04 引燃温度(℃) 426 饱和蒸气压(kPa) 13.33(27℃) 爆炸上限%(V/V) 11.5燃烧热(kJ/mol) 2244.2 爆炸下限%(V/V) 2.0 室温下的分子偶极距 6.555×10-30燃烧(分解)产物:一氧化碳、二氧化碳。

乙酸乙酯的反应器设计流程

乙酸乙酯的反应器设计流程

乙酸乙酯的反应器设计流程乙酸乙酯是一种常用的有机溶剂,广泛应用于化学、医药、涂料、塑料和胶粘剂等领域。

反应器是乙酸乙酯生产过程中至关重要的设备,其设计流程一般包括以下几个关键步骤:1.反应动力学研究:首先需要进行乙酸乙酯的反应动力学研究,包括反应速率常数、反应级数、反应活化能等参数的测定。

这些数据可以通过实验方法或者理论计算得到,为后续的反应器设计提供基础。

2.反应器类型选择:乙酸乙酯的生产可以采用多种不同类型的反应器,如批式反应器、连续流动反应器或者循环流化床反应器等。

选择合适的反应器类型需要考虑反应物料的性质、反应条件、生产规模以及经济效益等因素。

3.反应器尺寸计算:根据反应物料的物理性质和反应动力学参数,可以利用反应器设计公式和计算方法来确定反应器的尺寸。

这些参数包括反应床体积、反应温度、反应压力和反应时间等。

4.反应器热效应计算:乙酸乙酯的生产过程中常伴随着放热反应,为了确保反应器的安全运行,需要进行反应器热效应的计算。

这个计算包括反应释放的热量、反应器的冷却方式和冷却能力等,以确保反应器能够良好地控制温度。

5.反应器流体力学分析:反应器设计中还需要进行流体力学分析,包括物料的流速、流动状态和流体分布等,以保证反应物料在反应器内的均匀分布和良好的混合。

这需要结合实验和数值模拟方法,通过流体力学的基本原理来进行分析和优化。

6.材料选择和耐腐蚀设计:由于乙酸乙酯是一种具有腐蚀性的有机物,反应器的材料选择和耐腐蚀设计是非常关键的。

一般情况下,采用不锈钢、玻璃钢、陶瓷和特殊的耐腐蚀合金等材料,同时可以采用内衬或外涂覆保护层的方式来提高材料的耐腐蚀性能。

7.反应器控制系统设计:反应器的控制系统是保证反应过程稳定运行和产品质量的关键。

这包括温度、压力、流量和物料配比等参数的控制和调节,可以采用自动化仪表和控制系统来实现。

8.安全性分析和评价:在设计过程中,还需要进行反应器的安全性分析和评价,包括压力容器设计标准的遵循、事故预防措施的设计和应急处理方案的制定等,以确保反应器的安全可靠运行。

乙酸乙酯生产工艺设计

乙酸乙酯生产工艺设计

乙酸乙酯生产工艺设计乙酸乙酯是一种常用的有机溶剂,广泛用于涂料、涂胶、染料、清漆、胶水、香水等行业。

下面是一种乙酸乙酯的生产工艺设计。

1. 原料准备:乙酸乙酯的主要原料是乙酸和乙醇。

乙酸可以通过氧化乙烯得到,乙醇可以通过粮食、蔗糖、淀粉等生物质原料发酵得到。

确保原料的纯度和储存条件。

2. 反应装置:乙酸乙酯的生产通常采用催化剂反应。

常见的反应装置是固定床催化剂反应器。

反应器选用不锈钢材料,具备耐腐蚀性。

反应器内设置催化剂床层,以提高催化剂的利用效率。

3. 生产工艺步骤:(1) 预热:将乙醇和乙酸分别在换热器中预热至适宜的反应温度。

预热温度一般在70-90摄氏度之间。

(2) 合流:将预热后的乙醇和乙酸经过泵送,以适当的比例合流到反应器中。

(3) 催化反应:在反应器内,乙醇和乙酸与催化剂发生酯化反应,生成乙酸乙酯。

反应温度一般在100-130摄氏度之间,压力为常压或略高于常压。

(4) 分离和精馏:将反应器中的混合物进一步分离,并通过精馏塔进行精馏,获得纯净的乙酸乙酯。

4. 催化剂选择:乙酸乙酯的合成反应通常采用硫酸锌作为催化剂,其具有高效、稳定、选择性好的特点。

5. 安全措施:乙酸乙酯属于易燃品,生产时应采取必要的安全措施,如喷淋系统、防火设备、通风设施等,确保生产过程的安全性。

上述乙酸乙酯的生产工艺设计仅供参考,具体的生产工艺还需要根据实际情况进行调整和优化。

在实际生产中,还需注意原料的纯度、储存条件、反应温度、压力和催化剂的选择等因素,以确保生产的乙酸乙酯质量和产量达到预期要求。

年产5000吨乙酸乙酯的反应器的设计

年产5000吨乙酸乙酯的反应器的设计

设计任务书一、设计项目年产5000吨乙酸乙酯的反应器的设计二、设计条件1、生产规模:50吨/年2、生产时间:连续生产8000小时/年,间隙生产6000小时/年3、物料损耗:按5%计算4、乙酸的转化率:53%三、反应条件反应在等温下进行,反应温度为80℃,以少量浓硫酸为催化剂,硫酸量为总物料量的1%,当乙醇过量时,其动力学方程为: rA =kCA2。

A为乙酸,采用配比为乙酸:乙醇=1:5(摩尔比),反应物料密度为0.85㎏/l,反应速度常数k为15.00L/(kmol min)四、设计要求1、设计方案比较对所有的设计方案进行比较,最后确定本次设计的设计方案。

2、反应部分的流程设计(画出反应部分的流程图)(需根据计算结果进行比较做改动)3、反应器的工艺设计计算生产线数,反应器个数,单个反应器体积。

4、搅拌器的设计对搅拌器进行选型和设计计算。

5、设计计算说明书内容设计任务书;目录;前言(对设计产品的理化性能,国内外发展概况,应用价值及其前景等方面进行介绍)设计方案比较;(合成工艺介绍,通过分析各种工艺优缺点,得到本设计选用的合成工艺流程)工艺流程图设计;反应器的设计;车间设备布置设计;(主要设备的布置)指导老师:薛永萍,刘阳2013年12月23日摘要本设计通过对乙酸乙酯相关特性的分析,乙酸乙酯各种合成法的比较,以及对不同反应器的对比,最终采用了夹套式间歇反应釜,并且进行了反应釜的物料衡算、热量衡算以及设备尺寸计算等工作。

本选题为年产5023吨的乙酸乙酯间歇釜式反应器设计。

通过物料衡算、热量衡算确定其设计方案为串联间歇釜式反应器、反应器的体积为 4.5m3、换热量为447.8kg/h。

设备设计结果表明,反应器的特征尺寸为高1930mm,直径1600mm,筒体和封头的厚度均为 6 mm;夹套的特征尺寸为高1400mm,内径 1700mm,筒体和封头的厚度均为8mm。

还对反应釜的辅助设备进行了设计,换热是通过夹套和内冷管共同作用完成的。
