MOSFET选型注意事项及应用实例
MOS管选型
13 降压应用MOSFET的总功耗；
14 热阻。这计算显示，对于升压MOSFET,为了满足最高壳温要求，需要如此大的热沉，各种条件列表给出；
15 升压应用的MOSFET的热沉（散热片）推荐。这一栏给出了与热阻匹配的典型的散热片。注意：这一栏没有经过计算，并且必须使用中被验证；
16 降压应用的MOSFET的热阻；
1 升压应用的MOSFET导通电阻值RDSON，来源于MOSFET数据手册；
2 FET的上升时间，来源于MOSFET数据手册；
3 FET的下降时间，来源于MOSFET数据手册。设计者应该注意到，这个数据表为产品规范书中的上升和下降时间，实际观测到的可能会大两倍，所以，开关时间的损耗可能会大大地小于计算出来的。
其中：。
3． MOSFET在截止状态下的功耗：
PTRON= （ILoad × VDS × Tf ×Fs）/ 2
其中：Tf 是MOSFET的下降时间。
在连续模式开关调节器中，占空比等于 Vout/Vin。
VDS是漏源之间的最大电压，对于非同步转换器，VDS=VIN+VOUT 。对于一个同步转换器，升压MOSFET的VDS=VIN ，降压MOSFET则是VDS=VF 。。其中VF是肖特基势垒的正向压降。
我们现在可以计算MOSFET的温度。器件的结温可表示为TA+（PD × θCA）或
TA+（PD × θSA）。其中，TA 为环境温度，PD是上述1、2、3项的功耗之和，θCA是由管壳到环境的导热系数，QSA则是从热沉到环境的导热系数。这些公式，都是假设从结到管壳的导热系数（~1℃/W）与其他热阻相比是负的。
1 RDSON的值。最低的导通电阻，可以减小损耗，并让系统较好的工作。但是，较低电阻的MOSFET其成本将高于较高电阻器件。
10步法则教你MOSFET选型
10步法则教你MOSFET选型俗话说“人无远虑必有近忧”，对于电子设计工程师，在项目开始之前，器件选型之初，就要做好充分考虑，选择最适合自己需要的器件，才能保证项目的成功。
功率MOSFET恐怕是工程师们最常用的器件之一了，但你知道吗？关于MOSFET的器件选型要考虑方方面面的因素，小到选N型还是P 型、封装类型，大到MOSFET的耐压、导通电阻等，不同的应用需求千变万化，下面这篇文章总结了MOSFET器件选型的10步法则，相信看完你会大有收获。
1、功率MOSFET选型第一步：P管，还是N管？功率MOSFET有两种类型：N沟道和P沟道，在系统设计的过程中选择N管还是P管，要针对实际的应用具体来选择，N沟道MOSFET选择的型号多，成本低；P沟道MOSFET选择的型号较少，成本高。
如果功率MOSFET的S极连接端的电压不是系统的参考地，N沟道就需要浮地供电电源驱动、变压器驱动或自举驱动，驱动电路复杂；P沟道可以直接驱动，驱动简单。
需要考虑N沟道和P沟道的应用主要有：（1）笔记本电脑、台式机和服务器等使用的给CPU和系统散热的风扇，打印机进纸系统电机驱动，吸尘器、空气净化器、电风扇等白家电的电机控制电路，这些系统使用全桥电路结构，每个桥臂上管可以使用P管，也可以使用N管。
（2）通信系统48V输入系统的热插拨MOSFET放在高端，可以使用P管，也可以使用N管。
（3）笔记本电脑输入回路串联的、起防反接和负载开关作用的二个背靠背的功率MOSFET，使用N沟道需要控制芯片内部集成驱动的充电泵，使用P沟道可以直接驱动。
2、选取封装类型功率MOSFET的沟道类型确定后，第二步就要确定封装，封装选取原则有：（1）温升和热设计是选取封装最基本的要求不同的封装尺寸具有不同的热阻和耗散功率，除了考虑系统的散热条件和环境温度，如是否有风冷、散热器的形状和大小限制、环境是否封闭等因素，基本原则就是在保证功率MOSFET的温升和系统效率的前提下，选取参数和封装更通用的功率MOSFET。
mosfet驱动变压器 选型原则
mosfet驱动变压器选型原则全文共四篇示例，供读者参考第一篇示例：我们需要了解MOSFET驱动变压器的基本特性。
MOSFET驱动变压器是一种能够将输入信号转换成高电压输出信号的器件，通常用于驱动功率MOSFET开关。
在选型时，需要考虑的主要特性包括输入电压范围、输出电压范围、输出功率、响应速度、过载能力等。
我们需要考虑MOSFET驱动变压器的工作环境和应用场景。
不同的工作环境和应用场景对MOSFET驱动变压器的要求也不同。
在高温环境下工作的MOSFET驱动变压器需要具有较高的工作温度范围和稳定性；在大功率应用场景下，需要选择功率较大的MOSFET驱动变压器。
我们还需要考虑MOSFET驱动变压器的安全性和可靠性。
选用的MOSFET驱动变压器需要具有较好的过载保护功能，以防止电路受到过大的电流或电压冲击而损坏。
MOSFET驱动变压器的可靠性也是一个非常重要的选型考量因素，只有具有较高可靠性的器件才能够保证电路的稳定运行。
我们还需要考虑MOSFET驱动变压器的封装类型和引脚排列。
不同的封装类型和引脚排列对于电路的设计和布局也有一定的影响，因此在选型时需要根据实际需求选择合适的封装类型和引脚排列。
第二篇示例：MOSFET驱动变压器是一种常用的电路组件，用于实现电力转换和控制功能。
在选择适合的MOSFET驱动器时，需要考虑一系列参数和原则，以确保电路的性能和稳定性。
本文将介绍关于MOSFET驱动变压器选型的原则与注意事项。
选型时需要考虑MOSFET驱动变压器的输入电压范围。
不同应用场景下，输入电压的波动范围会有所不同，因此选择输入电压范围适当的MOSFET驱动器至关重要。
在选型时，需要确保MOSFET驱动器的输入电压范围能够覆盖实际应用中的工作电压范围，以避免出现电路无法正常工作的情况。
输出负载能力也是选择MOSFET驱动变压器的关键因素之一。
根据实际需求和应用场景，需要选择具有足够输出电流和功率的MOSFET驱动器，以确保可以驱动所需的负载，并且在工作过程中能够保持稳定性和可靠性。
mosfet管的选型
mosfet管的选型MOSFET管的选型MOSFET（金属氧化物半导体场效应晶体管）是一种常用的电子元件，广泛应用于各种电路中。
在选择MOSFET管时，我们需要考虑多个因素，以确保电路的性能和稳定性。
本文将介绍一些关键的选型要点和常见的MOSFET参数，帮助读者更好地进行选型决策。
我们需要了解MOSFET的基本工作原理和结构。
MOSFET由源极（S）、漏极（D）和栅极（G）组成。
通过在栅极施加电压，可以控制漏极和源极之间的电流。
MOSFET有两种类型：N沟道MOSFET（N-MOSFET）和P沟道MOSFET（P-MOSFET），其区别在于电荷载流子类型的不同。
在选型过程中，第一个要考虑的因素是MOSFET的工作电压（Vds）。
这是指MOSFET能够承受的最大漏极-源极电压。
选择合适的工作电压范围是至关重要的，以确保MOSFET在实际应用中不会受到过电压的损坏。
第二个要考虑的因素是MOSFET的最大漏极电流（Id）。
这是指MOSFET能够承受的最大漏极电流。
根据实际应用需求，我们需要选择合适的最大漏极电流，以确保MOSFET能够正常工作，并不会因为过大的电流而发生故障。
除了工作电压和最大漏极电流，还有一些其他重要的参数需要考虑。
其中之一是阈值电压（Vth），它是指在栅极和源极之间的电压，MOSFET开始导通的最低电压。
阈值电压的选择将直接影响MOSFET 的导通特性和工作状态。
我们还需要考虑MOSFET的导通电阻（Rds(on)）。
导通电阻是指当MOSFET导通时，漏极和源极之间的电压降。
较低的导通电阻将导致更高的效率和更小的功耗，因此在一些高性能应用中，选择具有较低导通电阻的MOSFET是非常重要的。
除了这些参数，还有一些其他因素也需要考虑，例如开关速度、温度特性、封装类型和价格等。
这些因素根据实际应用需求和预算来决定。
为了确保选型的准确性，我们可以参考厂商提供的数据手册和应用指南。
这些资料通常包含详细的参数表、性能曲线和应用电路，可以帮助我们更好地了解和评估不同型号的MOSFET。
我的MOSFET选型手册
一MOS选型
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
如下图是NMOS开关电路。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
PMOS常用型号：IRFR9024N，NTD25P03L；
二需要注意的参数：
1，开启电压Vth：GS之间的电压只有达到Vth时MOS管才会导通。
2，源极和漏极电流ID：其范围应满足后级电路的需求，不能太小。
3，饱和漏电流IDss：当Vgs=0V时ID的值，越小越好，太大电池耗电。
4，导通电阻Rds：导通后DS间的电阻，越小越好。
5，DS间最大耐压VDSS/Vbr：被控制的电压值不能大于VDSS，否则管子会烧毁。
上表是NTD25P03L在不同条件下导通电阻的值，电压和电流值越大Rds越小。
双路mosfet模块
双路MOSFET模块背景介绍在电子设备中，MOSFET（金属氧化物半导体场效应晶体管）广泛应用于功率开关、电压放大和电源驱动等电路中。
双路MOSFET模块是一种集成了两个MOSFET的电路模块，可用于控制双通道电路的开关与驱动。
本文将详细介绍双路MOSFET模块的原理、应用和选型等内容。
一、双路MOSFET模块的原理双路MOSFET模块由两个MOSFET及其相关电路组成。
MOSFET是一种三端器件，包括源极（S）、栅极（G）和漏极（D）。
栅极电压的变化可以控制源极和漏极之间的电流流动。
而双路MOSFET模块则是通过两个MOSFET的协同工作来实现控制的双通道电路。
1. 单个MOSFET的工作原理单个MOSFET的工作原理可以简要概括为以下几个步骤： 1. 当栅极电压低于阈值电压时，MOSFET处于截止状态，漏极和源极之间没有电流流动。
2. 当栅极电压高于阈值电压时，MOSFET处于放大状态，漏极和源极之间的电流可以被调控。
3. 当栅极电压进一步增加时，MOSFET可能会进入饱和状态，此时漏极与源极之间的电流受栅极电压的变化影响较小。
2. 双路MOSFET模块的工作原理双路MOSFET模块将两个MOSFET并联，形成一个双通道的开关与驱动电路。
通过对两个MOSFET栅极电压的调节，可以实现对双通道电路的精确控制。
在使用双路MOSFET模块时，根据需要将栅极电压调整到适当的水平，使MOSFET处于合适的工作区域。
当栅极电压低于阈值电压时，两个MOSFET都处于关闭状态，双通道电路断开。
当栅极电压高于阈值电压时，两个MOSFET都处于打开状态，双通道电路接通。
通过调整栅极电压的大小，可以控制双通道电路的导通与断开，实现对电路的精确控制。
二、双路MOSFET模块的应用双路MOSFET模块可应用于多种场景，以下是几个典型的应用案例。
1. 电源开关双路MOSFET模块可以作为电源开关，在电路中实现对电源的控制。
MOS管选型指南
MOS管选型指南MOSFET，即金属氧化物半导体场效应晶体管，是一种常用的功率开关器件。
其结构简单，能够在低电压下工作，并具有高开关速度和低开关损耗等优点。
因此，MOSFET广泛应用于电力电子、汽车电子、工业控制和通信设备等领域。
在选择MOSFET时，需要考虑以下几个方面：1.电压与电流要求：首先，需要确定所需工作电压和电流范围。
根据应用的不同，MOSFET的电压和电流要求可能有所不同。
例如，电力电子领域通常需要承受较高的电压和电流，而通信设备领域则可能对电压和电流有较严格的限制。
2.耗散功率：MOSFET的耗散功率也是选择的重要考虑因素之一、当MOSFET处于导通状态时，其内部会产生一定的功耗，这会导致器件发热。
当功耗过大时，需要采取散热措施或选择功耗较低的器件。
3.开关速度：开关速度是指MOSFET从导通到截止（或相反）的时间。
一般来说，开关速度较快的MOSFET能够更快地响应控制信号，实现高频开关。
对于一些高频开关电路，如无线通信设备中的射频开关，开关速度要求较高。
4.RDS(ON)：RDS(ON)是MOSFET的导通电阻。
导通电阻越小，MOSFET的开关损耗就越小，并且能够更好地导通高电流。
因此，在选择MOSFET 时，需要根据应用的要求选择合适的RDS(ON)。
5.均衡特性：MOSFET的均衡特性是指在不同工况下，如温度、电压和电流等，其关键参数是否保持稳定。
一些高可靠性应用，如航空航天和军事领域，对器件的均衡特性要求较高。
6.可靠性：MOSFET的可靠性与其设计、制造和封装质量有关。
在选择MOSFET时，建议选择来自知名厂商的产品，并确保符合行业标准和认证要求。
此外，了解厂商的质量控制和售后服务也是必要的。
7.价格和供应链：价格和供应链也是考虑因素之一、选择合理的价格范围，并确保能够获得稳定的供应，以避免因材料短缺或停产等问题导致生产或维修困难。
总之，选型MOSFET需要综合考虑电压和电流要求、耗散功率、开关速度、RDS(ON)、均衡特性、可靠性、价格和供应链等因素。
mosfet 选型注意事项
mosfet 选型注意事项
MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，选型时需要考虑以下几个注意事项：
1. 额定电压（Vds）：根据实际工作电压要求选择合适的MOSFET。
额定电压应略大于实际工作电压，以确保稳定性和可靠性。
2. 最大漏极电流（Id）：根据应用中的最大负载电流需求选择MOSFET。
确保所选器件的最大漏极电流能够满足工作条件下的要求。
3. 开关速度（开关时间和关断时间）：开关速度与开关特性有关，一般由电荷注入和排除时间决定。
根据应用的频率和需求，选择合适的开关速度。
高频应用通常需要更快的开关速度。
4. 导通电阻（Rds(on)）：导通电阻是指MOSFET在导通状态下的电阻，直接影响功耗和效率。
较低的导通电阻意味着更小的功耗和更高的效率，因此选择较低的导通电阻更为理想。
5. 耐压能力：MOSFET的耐压能力决定了其在高压环境下的可靠性和稳定性。
根据实际工作电压需求选择合适的耐压能力。
6. 温度特性：MOSFET在高温环境下会产生热量，因此需要考虑器件的温度特性以及散热措施。
确保所选MOSFET
具有良好的温度特性，并能够在实际工作条件下稳定工作。
7. 附加特性：根据应用需求，可能还需要考虑其他附加特性，如阻尼比、静态工作点等。
根据具体应用场景，选择适合的附加特性。
最后，为了确保选型准确，建议参考器件的数据手册和规格书，以获得更详细和专业的信息。
MOSFET选型参考文档
MOSFET选型参考文档最大额定参数，所有数值取得条件(Ta=25℃)VDSS 最大漏-源电压在栅源短接，漏-源额定电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。
根据温度的不同，实际雪崩击穿电压可能低于额定VDSS。
关于V(BR)DSS的详细描述请参见静电学特性.VGS 最大栅源电压VGS额定电压是栅源两极间可以施加的最大电压。
设定该额定电压的主要目的是防止电压过高导致的栅氧化层损伤。
实际栅氧化层可承受的电压远高于额定电压，但是会随制造工艺的不同而改变，因此保持VGS在额定电压以内可以保证应用的可靠性。
ID - 连续漏电流ID定义为芯片在最大额定结温TJ(max)下，管表面温度在25℃或者更高温度下，可允许的最大连续直流电流。
该参数为结与管壳之间额定热阻RθJC和管壳温度的函数：ID中并不包含开关损耗，并且实际使用时保持管表面温度在25℃（Tcase）也很难。
因此，硬开关应用中实际开关电流通常小于ID 额定值@ TC = 25℃的一半，通常在1/3～1/4。
补充，如果采用热阻JA的话可以估算出特定温度下的ID，这个值更有现实意义。
IDM -脉冲漏极电流该参数反映了器件可以处理的脉冲电流的高低，脉冲电流要远高于连续的直流电流。
定义IDM的目的在于：线的欧姆区。
对于一定的栅-源电压，MOSFET导通后，存在最大的漏极电流。
如图所示，对于给定的一个栅-源电压，如果工作点位于线性区域内，漏极电流的增大会提高漏-源电压，由此增大导通损耗。
长时间工作在大功率之下，将导致器件失效。
因此，在典型栅极驱动电压下，需要将额定IDM设定在区域之下。
区域的分界点在Vgs和曲线相交点。
因此需要设定电流密度上限，防止芯片温度过高而烧毁。
这本质上是为了防止过高电流流经封装引线，因为在某些情况下，整个芯片上最“薄弱的连接”不是芯片，而是封装引线。
考虑到热效应对于IDM的限制，温度的升高依赖于脉冲宽度，脉冲间的时间间隔，散热状况，RDS(on)以及脉冲电流的波形和幅度。
MOSFET的选型
Poff_on=
fs
×∫
V (t) Tx DS(off_on)
×
I (t) D(off_on)S
×
dt
实际计算中主要有两种假设 — 图 (A) 那种假设认为 V (t) DS(off_on) 的开始下降与 I (t) DS(off_on) 的逐渐上升同时发 生；图 (B) 那种假设认为 V (t) DS(off_on) 的下降是从 I (t) DS(off_on) 上升到最大值后才开始。图 (C) 是 FLYBACK 架 构路中一 MOSFET 实际测试到的波形，其更接近于 (A) 类 假设。针对这两种假设延伸出两种计算公式：
建议初选之基本步骤：
下面详细解释其中各参数选择之原则及注意事项。 1 ）电压应力：
在电源电路应用中，往往首先考虑漏源电压 VDS 的选择。在此上的基本原则为 MOSFET 实际工作环境中的最大峰值漏源极间的电压不大于器件规格书中标称漏源击穿电压的 90% 。即：
第 1 页-共 6 页
SAMWIN
Semiconductors
VDS_peak ≤ 90% * V(BR)DSS
SW 04-3-01 V1.01
注：一般地， V(BR)DSS 具有正温度系数。故应取设备最低工作温度条件下之 V(BR)DSS 值作 为参考。
2） 漏极电流：
其次考虑漏极电流的选择。基本原则为 MOSFET 实际工作环境中的最大周期漏极电流 不大于规格书中标称最大漏源电流的 90% ；漏极脉冲电流峰值不大于规格书中标称漏极 脉冲电流峰值的 90% 即： ID_max ≤ 90% * I D
6） 耗散功率约束：
第 2 页-共 6 页
SAMWIN
Semiconductors
开关电源的MOSFET选择
开关电源的MOSFET选择DC/DC 开关控制器的MOSFET 选择是一个复杂的过程。
仅仅考虑 MOSFET 的额定电压和电流并不足以选择到合适的 MOSFET。
要想让 MOSFET 维持在规定范围以内，必须在低栅极电荷和低导通电阻之间取得平衡。
在多负载电源系统中，这种情况会变得更加复杂。
图 1—降压同步开关稳压器原理图DC/DC 开关电源因其高效率而广泛应用于现代许多电子系统中。
例如，同时拥有一个高侧 FET和低侧 FET 的降压同步开关稳压器，如图 1 所示。
这两个 FET 会根据控制器设置的占空比进行开关操作，旨在达到理想的输出电压。
降压稳压器的占空比方程式如下：1) 占空比 (高侧FET,上管) = Vout/(Vin*效率)2) 占空比 (低侧FET，下管) = 1 – DC (高侧FET)FET 可能会集成到与控制器一样的同一块芯片中，从而实现一种最为简单的解决方案。
但是，为了提供高电流能力及（或）达到更高效率，FET 需要始终为控制器的外部元件。
这样便可以实现最大散热能力，因为它让FET物理隔离于控制器，并且拥有最大的FET 选择灵活性。
它的缺点是FET 选择过程更加复杂，原因是要考虑的因素有很多。
一个常见问题是“为什么不让这种 10A FET 也用于我的 10A 设计呢？”答案是这种 10A 额定电流并非适用于所有设计。
选择FET 时需要考虑的因素包括额定电压、环境温度、开关频率、控制器驱动能力和散热组件面积。
关键问题是，如果功耗过高且散热不足，则 FET 可能会过热起火。
我们可以利用封装/散热组件 ThetaJA 或者热敏电阻、FET 功耗和环境温度估算某个FET 的结温，具体方法如下：3) Tj = ThetaJA * FET 功耗（PdissFET） + 环境温度（Tambient）它要求计算 FET 的功耗。
这种功耗可以分成两个主要部分：AC 和DC 损耗。
这些损耗可以通过下列方程式计算得到：4) AC损耗: AC 功耗（PswAC）= ½ * Vds * Ids * (trise + tfall)/Tsw其中，Vds 为高侧FET 的输入电压，Ids 为负载电流，trise 和tfall 为 FET 的升时间和降时间，而Tsw 为控制器的开关时间（1/开关频率）。
mosfet驱动变压器 选型原则
mosfet驱动变压器选型原则全文共四篇示例，供读者参考第一篇示例：MOSFET驱动变压器是现代电子设备中常见的元器件之一，它主要用于控制电力的变换和传输。
在选择合适的MOSFET驱动变压器时，有一些重要的选型原则需要考虑，以确保电路稳定可靠、性能优良。
本文将详细介绍MOSFET驱动变压器的选型原则，帮助读者更好地了解和选择适合自己需求的变压器。
一、电路需求分析在选择MOSFET驱动变压器之前，首先需要对电路的需求进行充分的分析。
包括输出功率、输入电压、输出电压、频率等参数的需求。
通过分析电路的需求，可以确定所需要的变压器的性能指标，为后续的选型提供依据。
二、工作环境考虑MOSFET驱动变压器在工作时会受到温度、湿度等环境因素的影响，因此需要考虑工作环境对变压器的影响。
一般来说，工作环境温度越高，变压器的功率损耗越大，因此需要选择适合高温环境下工作的变压器。
三、电压容忍度在选择MOSFET驱动变压器时，还需要考虑其电压容忍度。
即变压器能够承受的最大电压。
需要根据电路输入输出的电压范围来选择合适的变压器，以避免电压过高导致变压器损坏。
四、响应速度MOSFET驱动变压器的响应速度对电路的稳定性和性能有很大影响，因此在选型时需要考虑变压器的响应速度。
一般来说，响应速度越快，电路的响应时间越短，但也可能导致电路的不稳定性。
五、脉冲宽度调制脉冲宽度调制（PWM）是现代电子设备中常用的调制技术，能够有效控制电路输出功率。
在选择MOSFET驱动变压器时，需要考虑其支持PWM技术的能力，以确保电路正常工作。
六、尺寸和重量还需要考虑MOSFET驱动变压器的尺寸和重量。
一般来说，尺寸越小、重量越轻的变压器在实际应用中更加方便，能够节省空间和降低成本。
选择MOSFET驱动变压器的选型原则包括电路需求分析、工作环境考虑、电压容忍度、响应速度、脉冲宽度调制以及尺寸和重量等方面。
通过综合考虑这些因素，可以选择出适合自己需求的MOSFET驱动变压器，确保电路的稳定性、性能和可靠性。
无刷电机mos管选型注意事项
无刷电机（BLDC）在现代工业和家用电器中起着越来越重要的作用，而MOS管作为无刷电机驱动电路中的关键元件，其选型和应用显得尤为重要。
本文将从以下几个方面介绍无刷电机MOS管选型的注意事项。
1. 电压和电流承受能力无刷电机MOS管在工作过程中需要承受电机的高电压和大电流。
在选型时要根据实际电机的电压和电流情况来选择合适的MOS管。
一般来说，MOS管的额定电压和额定电流都要比电机的实际工作电压和电流大一些，以确保其稳定可靠地工作。
2. 导通电阻和功率损耗MOS管的导通电阻直接影响了其工作时的功率损耗，而功率损耗则会导致MOS管发热，影响其工作效率和可靠性。
在选型时要尽量选择导通电阻小、功率损耗低的MOS管，以提高整个驱动系统的效率和稳定性。
3. 开关速度和损耗MOS管在无刷电机驱动电路中主要用于开关控制，因此开关速度和开关损耗也是选型时需要考虑的重要因素。
一般来说，开关速度越快的MOS管其损耗也越小，但同时还要考虑成本和可靠性等因素，并进行综合考虑。
4. 温度特性和散热设计MOS管在工作过程中会产生一定的热量，因此其温度特性和散热设计也是选型时需要注意的地方。
要选择具有良好温度特性的MOS管，并根据实际工作环境和工作条件进行合理的散热设计，以确保MOS管能够稳定可靠地工作。
无刷电机MOS管的选型需要考虑诸多因素，包括电压和电流承受能力、导通电阻和功率损耗、开关速度和损耗、温度特性和散热设计等。
只有综合考虑这些因素，选型才能更加合理、可靠，为无刷电机的稳定工作提供保障。
无刷电机MOS管在各种应用中都扮演着非常重要的角色，而正确的选型和应用是确保整个电机系统稳定运行的关键。
除了上文提及的一些主要选型注意事项外，下文将继续介绍无刷电机MOS管的选型注意事项，以帮助读者更全面地了解这一领域的知识。
5. 耐压能力在无刷电机的工作过程中，可能会出现一些突发的电压冲击或者峰值电压，因此MOS管的耐压能力也是需要考虑的因素。
MOSFET驱动电路的设计与仿真
MOSFET驱动电路的设计与仿真摘要：MOSFET（金属氧化物半导体场效应晶体管）作为一种常见的功率开关元件，广泛应用于电路的开关和驱动控制中。
本文将介绍MOSFET驱动电路的设计与仿真过程，包括驱动电路的选型、电路的设计和电路的性能分析等。
一、驱动电路的选型在选择驱动电路时，需要考虑以下几个因素：1. 驱动电路的电压要能满足MOSFET的驱动要求。
通常，MOSFET的门极电压（Vgs）需要在规定的范围内才能正常工作。
2.驱动电路的电流要能满足MOSFET的驱动要求。
MOSFET的门极电流（Ig）需要足够大才能迅速充放电。
3.驱动电路的速度要能满足应用场景的需求。
驱动电路的响应速度需要足够快以确保MOSFET的正常开关操作。
4.驱动电路的成本要能够接受。
驱动电路的成本包括电路的制作、元件的购买等。
二、电路的设计根据选型的结果，可以开始设计驱动电路。
以下是驱动电路设计的几个关键步骤：1.选择适合的驱动电源。
电源的选择需要根据电路的工作电压和电流要求来确定。
一般来说，可以选择开关电源或者稳压电源。
2.选择合适的驱动电路拓扑结构。
驱动电路常见的拓扑结构包括共射极、共集极和共基极。
选择适合的拓扑结构需要考虑MOSFET的特性，如集电极功率损耗、输出电压的放大倍数等。
3.选择合适的驱动电路元件。
驱动电路元件包括电阻、电容和三极管等。
选取合适的元件需要考虑电压和电流的要求、响应速度和成本等因素。
4.进行电路的原理图设计。
根据选取的驱动电源、拓扑结构和元件，绘制驱动电路的原理图。
5.进行电路的PCB布局设计。
根据原理图，将电路元件进行布局，保证电路的稳定性和可靠性。
三、电路的仿真在完成电路设计后，可以利用电路仿真软件进行电路的性能分析和验证。
通过仿真可以评估电路的各种性能参数，如频率响应、电压和电流波形、功率损耗等。
在进行仿真前，需要建立电路的仿真模型。
根据电路的原理图和元件参数，建立仿真模型。
利用仿真软件进行电路性能分析。
MOS管选型注重的参数
MOS管选型注重的参数
1、负载电流IL --它直接决定于MOSFET的输出能力；
2、输入-输出电压--它受MOSFET负载占空比能力限制；
3、开关频率FS--参数影响MOSFET开关瞬间的耗散功率；
4、MOS管最大允许工作温度--这要满足系统指定的可靠性目标。
MOSFET广泛使用在模拟电路与数字电路中，和我们的生活密不可分。
MOSFET的优势在于：首先驱动电路比较简单。
MOSFET需要的驱动电流比BJT则小得多，而且通常可以直接由CMOS或者集电极开路TTL驱动电路驱动；其次MOSFET的开关速度比较迅速，能够以较高的速度工作，因为没有电荷存储效应；另外MOSFET没有二次击穿失效机理，它在温度越高时往往耐力越强，而且发生热击穿的可能性越低，还可以在较宽的温度范围内提供较好的性能。
MOSFET已经得到了大量应用，在消费电子、工业产品、机电设备、智能手机以及其他便携式数码电子产品中随处可见。
功率MOSFET选型第一步：P管,还是N管
功率MOSFET有二种类型：N沟通和P沟道，在系统设计的过程中，选择N管还是P管，要针对实际的应用具体来选择。
下面先讨论这二种沟道的功率MOSFET的特征，然后再论述选择的原则。
1、N沟通和P沟道功率MOSFET结构图1列出这二种沟道功率MOSFET的结构，都是沟槽型Trench结构。
从结构上来看，衬底都是漏极D，但半导体的类型不同：N沟道的漏极是N型半导体，P沟道的漏极是P型半导体。
当N沟道的功率MOSFET的G极、S极加上正向电压后，在G极的下面的P型体区，就会形成一个非常薄的反型层N型，这样D极的N、反型层N、S极的N，就会形成导通的路径。
图1：N沟道(左）、P沟道MOSFET结构P沟道的工作原理和N沟道类似，从上面导通过程可以看到：功率MOSFET是单极性器，N沟道的功率MOSFET只有电子导电，P沟道的功率MOSFET只有空穴导电。
硅半导体中，由于热能的存在，电子和空穴，统称为载流子，在晶格中不停的运动，与晶格的其它原子发生碰撞，使它们的运动发生偏转、减速或加速。
电子和空穴二次碰撞间移动的距离称为平均自由程，通常用二次晶格碰撞的平均时间tc表示。
另外，电子和空穴，在电场的作用下，沿着特征的方向产生运动，这种运动称为载流子的漂移。
载流子由于电场的作用在晶格中平均移动的速度称为漂移速度。
载流子的漂移速度和电场成正比，比例系数称为迁移率u。
vn = -un evp = up e图2：空穴和电子的迁移率迁移率和tc成正比，由于空穴的有效质量比较大，因此在同样的掺杂浓度下，空穴的迁移率远小于电子，这意味着：同样的晶元面积，P沟道的功率MOSFET的导通电阻也远大于N沟道的功率MOSFET。
2、N沟通和P沟道功率MOSFET驱动N沟道的功率MOSFET连接方式：电源输入正极连接到D极，由S极输出；驱动电压的正加在G极，驱动电压的负加在S极。
P沟道的功率MOSFET连接方式：电源输入正极连接到S极，由D极输出；驱动电压的正加在S极，驱动电压的负加在G极。
mos管滤波电容
mos管滤波电容摘要：1.MOS 管滤波电容的概述2.MOS 管滤波电容的工作原理3.MOS 管滤波电容的主要应用领域4.MOS 管滤波电容的优势和局限性5.MOS 管滤波电容的选型与使用注意事项正文：一、MOS 管滤波电容的概述MOS 管滤波电容，全称为MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金属- 氧化物- 半导体场效应晶体管）滤波电容，是一种应用于模拟电路和数字电路中的滤波元件。
其主要作用是通过对信号进行滤波，降低信号中的高频噪声，保证输出信号的稳定性。
二、MOS 管滤波电容的工作原理MOS 管滤波电容的工作原理主要基于其内部的MOSFET 结构。
当输入信号施加到MOSFET 的输入端时，MOSFET 会根据输入信号的电压大小工作在导通或截止状态。
在信号中，高频噪声成分由于其周期短、频率高，会导致MOSFET 迅速开关，从而在输出端产生较小的脉冲信号。
而低频信号成分由于其周期长、频率低，不会引起MOSFET 的迅速开关，从而在输出端产生的脉冲信号较小。
通过这种方式，MOS 管滤波电容能有效地抑制信号中的高频噪声。
三、MOS 管滤波电容的主要应用领域MOS 管滤波电容广泛应用于各种电子设备和系统中，主要包括以下几个领域：1.通信设备：如手机、无线电、卫星通信系统等，用于抑制信号中的高频噪声，提高通信质量。
2.计算机系统：如主板、显卡、声卡等，用于滤除计算机内部各种信号产生的高频噪声，保证计算机稳定运行。
3.家电产品：如电视机、收音机、录像机等，用于滤除信号中的高频噪声，提高音视频质量。
4.医疗设备：如心电图机、超声波设备等，用于滤除生物信号中的高频噪声，提高医疗诊断的准确性。
四、MOS 管滤波电容的优势和局限性MOS 管滤波电容具有以下优势：1.滤波性能好：能有效地抑制信号中的高频噪声，提高输出信号的质量。
2.响应速度快：MOSFET 的开关速度较快，能应对高频噪声的挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

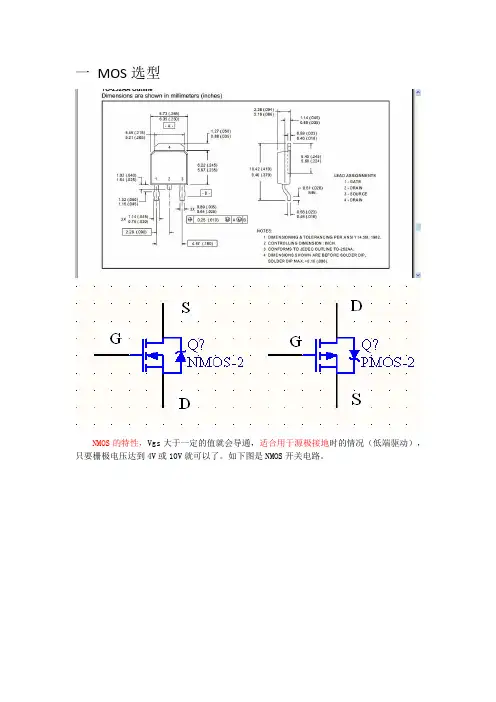

MOSFET选型注意事项及应用实例
MOSFET的选型基础MOSFET有两大类型：N沟道和P沟道。
在功率系统中，MOSFET可被看成电气开关。
当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。
导通时，电流可经开关从漏极流向源极。
漏极和源极之间存在一个内阻，称为导通电阻RDS(ON)。
必须清楚MOSFET的栅极是个高阻抗端，因此，总是要在栅极加上一个电压。
如果栅极为悬空，器件将不能按设计意图工作，并可能在不恰当的时刻导通或关闭，导致系统产生潜在的功率损耗。
当源极和栅极间的电压为零时，开关关闭，而电流停止通过器件。
虽然这时器件已经关闭，但仍然有微小电流存在，这称之为漏电流，即IDSS。
作为电气系统中的基本部件，工程师如何根据参数做出正确选择呢？本文将讨论如何通过四步来选择正确的MOSFET。
1）沟道的选择。
为设计选择正确器件的第一步是决定采用N沟道还是P沟道MOSFET。
在典型的功率应用中，当一个MOSFET接地，而负载连接到干线电压上时，该MOSFET就构成了低压侧开关。
在低压侧开关中，应采用N 沟道MOSFET，这是出于对关闭或导通器件所需电压的考虑。
当MOSFET连接到总线及负载接地时，就要用高压侧开关。
通常会在这个拓扑中采用P沟道MOSFET，这也是出于对电压驱动的考虑。
2）电压和电流的选择。
额定电压越大，器件的成本就越高。
根据实践经验，额定电压应当大于干线电压或总线电压。
这样才能提供足够的保护，使MOSFET不会失效。
就选择MOSFET而言，必须确定漏极至源极间可能承受的最大电压，即最大VDS。
设计工程师需要考虑的其他安全因素包括由开关电子设备(如电机或变压器)诱发的电压瞬变。
不同应用的额定电压也有所不同；通常，便携式设备为20V、FPGA电源为20～30V、85～220V AC 应用为450～600V。
在连续导通模式下，MOSFET处于稳态，此时电流连续通过器件。
脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。
一旦确定了这些条件下的最大电流，只需直接选择能承受这个最大电流的器件便可。
3）计算导通损耗。
MOSFET器件的功率耗损可由Iload2×RDS(ON)计算，由于导通电阻随温度变化，因此功率耗损也会随之按比例变。
