荧光显微镜操作手册簿

荧光显微镜操作说明书

荧光显微镜操作说明书欢迎使用我司生产的荧光显微镜。

为了能够准确并顺利地操作该设备，我们为您提供了以下的操作说明书。

请仔细阅读并按照步骤进行操作，以确保获得最佳的观察效果。

1. 安装与准备1.1 确保在操作荧光显微镜之前，您已经将其安放在一个平稳的台面上。

确保设备的底部有足够的空间，并保持周围环境整洁，避免灰尘、湿气和其他杂物对设备的影响。

1.2 使用专用的电源线将荧光显微镜连接到稳定的电源插座上。

1.3 确保荧光灯泡已正确安装，轻轻旋紧螺丝，使用调节凸轮进行灯泡亮度的调节。

2. 样本准备2.1 在操作荧光显微镜之前，准备好待观察的样本。

样本可以是细胞、组织切片、荧光染料等。

确保样本已经标记或染色，以与荧光显微镜的工作原理相符。

2.2 使用移液管将样本滴到盖玻片上，并轻轻覆盖一个玻璃片或载玻片。

确保样本层均匀薄且没有气泡。

3. 荧光显微镜操作步骤3.1 打开荧光显微镜的电源开关，并将放大倍数调至最低。

3.2 调节聚焦旋钮，使样本清晰地呈现在目镜中。

3.3 通过调节荧光滤光片，选择适当的荧光波长进行观察。

3.4 使用荧光显微镜配套的光源控制器来调节荧光灯的亮度。

3.5 通过调节眼PIE镜，使左右目镜成像重叠，获得清晰的三维像。

4. 荧光显微镜的功能与特点4.1 荧光显微镜具备普通显微镜的观察功能，同时能够通过荧光染色技术研究生物样本。

4.2 荧光显微镜的激发光源与观测光路相分离，可以有效地抑制杂散光的干扰，提高观测质量。

4.3 荧光显微镜配备多种滤光片和滤镜，可选择不同波长的激发光源和观测光源进行观察与记录。

4.4 荧光显微镜配备数字相机接口，可方便地连接到计算机进行图像采集和分析。

5. 注意事项5.1 使用前请仔细熟悉该设备的使用说明，并遵循安全操作规范。

5.2 操作荧光显微镜时，请注意保持实验环境的整洁和无尘，确保样本不受外界污染。

5.3 荧光显微镜操作结束后，将其电源开关关闭，并确保设备处于干燥通风的环境中。

荧光显微镜操作说明

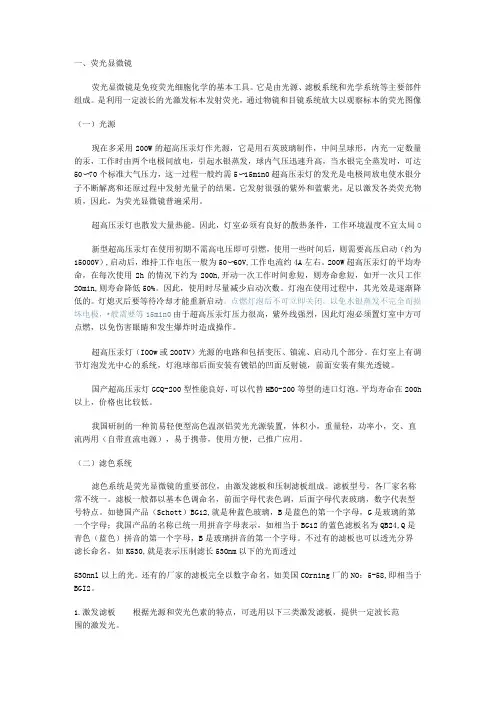

一、荧光显微镜荧光显微镜是免疫荧光细胞化学的基本工具。

它是由光源、滤板系统和光学系统等主要部件组成。

是利用一定波长的光激发标本发射荧光，通过物镜和目镜系统放大以观察标本的荧光图像（一）光源现在多采用200W的超高压汞灯作光源，它是用石英玻璃制作，中间呈球形，内充一定数量的汞，工作时由两个电极间放电，引起水银蒸发，球内气压迅速升高，当水银完全蒸发时，可达50〜70个标准大气压力，这一过程一般约需5〜15min0超高压汞灯的发光是电极间放电使水银分子不断解离和还原过程中发射光量子的结果。

它发射很强的紫外和蓝紫光，足以激发各类荧光物质，因此，为荧光显微镜普遍采用。

超高压汞灯也散发大量热能。

因此，灯室必须有良好的散热条件，工作环境温度不宜太局O新型超高压汞灯在使用初期不需高电压即可引燃，使用一些时间后，则需要高压启动（约为15000V）,启动后，维持工作电压一般为50〜60V,工作电流约4A左右。

200W超高压汞灯的平均寿命，在每次使用2h的情况下约为200h,开动一次工作时间愈短，则寿命愈短，如开一次只工作20min,则寿命降低50%。

因此，使用时尽量减少启动次数。

灯泡在使用过程中，其光效是逐渐降低的。

灯熄灭后要等待冷却才能重新启动。

点燃灯泡后不可立即关闭，以免水银蒸发不完全而损坏电极，•般需要等15min0由于超高压汞灯压力很高，紫外线强烈，因此灯泡必须置灯室中方可点燃，以免伤害眼睛和发生爆炸时造成操作。

超高压汞灯（IOOw或200TV）光源的电路和包括变压、镇流、启动几个部分。

在灯室上有调节灯泡发光中心的系统，灯泡球部后面安装有镀铝的凹面反射镜，前面安装有集光透镜。

国产超高压汞灯GCQ-200型性能良好，可以代替HB0-200等型的进口灯泡，平均寿命在200h 以上，价格也比较低。

我国研制的一种简易轻便型高色温溟铝荧光光源装置，体积小，重量轻，功率小，交、直流两用（自带直流电源），易于携带，使用方便，已推广应用。

荧光显微镜操作

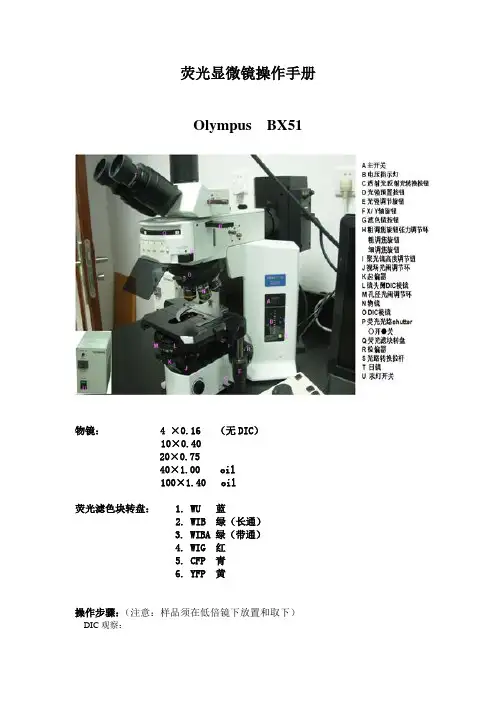

荧光显微镜操作手册Olympus BX51物镜： 4 ×0.16 （无DIC）10×0.4020×0.7540×1.00 oil100×1.40 oil荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIG 红5. CFP 青6. YFP 黄操作步骤：（注意：样品须在低倍镜下放置和取下）DIC观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.将起偏器、检偏器、DIC棱镜推入光路，荧光滤块转盘拨到“1”位置，DIC棱镜应与相应的物镜倍数相匹配4.先选用低倍物镜（“10×”）5.调节透射光的强度，调节焦距，找到视野6.换到高倍镜头，观察样品7.DIC观察时，光路选择拉杆拉到中间位置，既可观察，也可拍照荧光观察：1.打开明场电源开关2.打开汞灯电源开关3.将样品置于载物台上，用样品夹夹好4.检偏器、DIC棱镜在光路外5.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter6.光路选择拉杆推至最里边7.根据样品的标记情况将荧光滤块转盘转到相应的位置8.通过两组减光滤片调节激发光强度9.从低倍镜开始观察，调焦，找到预观察视野，10.依次换到高倍镜头，观察样品11.拍照时光路选择拉杆完全拉出普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.起偏器、检偏器、DIC棱镜在光路外，荧光滤块转盘拨到“1”位置，DIC棱镜拨到明场（BF）位置4.先选用低倍物镜（“4×”）5.调节透射光的强度，调节焦距，找到视野6.依次换到高倍镜头，观察样品7.光路选择拉杆拉到中间位置既可观察，也可拍照关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将透射光调到最小，关闭明场电源开关3.将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况Olympus IX71物镜：物镜倍数相差环4 ×0.13 PHL10×0.30 PH1 20×0.45 PH1 40×0.60 PH2 60×1.35 oil （无相差）荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIGA 红5. CFP6. YFP操作步骤：相差观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，调节到与镜头相匹配的相差环，荧光滤块转盘拨到“1”的位置5.调节透射光光强，调节焦距，找到预观察视野6.依次换到高倍镜，（注意调节相差环）观察样品7.拍照时将光路选择旋钮调至相机位置荧光观察：1.打开明场电源开关2.打开汞灯开关3.将样品置于载物台上4.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter5.将光路选择旋钮调至观察位置6.根据样品的标记情况将荧光滤块转盘转到相应的位置7.通过两组减光滤片调节激发光强度8.从低倍镜开始观察，调焦，找到预观察视野，9.依次换到高倍镜头，观察样品10.拍照时将光路选择旋钮调至相机位置普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，相差环拨到明场（BF）位置，荧光滤色块转盘拨到“1”的位置5.调节透射光光强，调焦，找到预观察视野6.依次换到高倍镜，观察样品7.拍照时将光路选择旋钮调至相机位置关机：1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2. 将透射光强调到最小，透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存，关闭软件6. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）7. 关闭电脑，登记使用时间、荧光数字等使用情况Olympus SZX16物镜：1×变倍：0.7~11.5荧光滤色块转盘：UV 蓝GFPHQ 绿RFP2 红操作步骤：明场观察：1.将样品置于载物台上2.推入光路选择拉杆，荧光滤块转盘拨到空位3.选择合适的光源⑴冷光源观察使用不透明的底板（黑或白），打开环形光电源开关（“︱”为开，“○”为关），调节光强度，找到预观察视野，调节变倍比，观察样品⑵底光源观察使用透明玻璃底板，打开底座电源开关（“︱”为开，“○”为关），将LBD滤片推入光路，调节反光镜方向、对比度和光强度，找到预观察视野，调节变倍比，观察样品4.拍照时将光路选择拉杆拉出荧光观察：1.将样品置于载物台上2.一般选择黑色不透明底板3.打开汞灯电源开关4.荧光光路挡板推出5.根据样品的标记情况将荧光滤块转盘转到相应的位置6.找到预观察视野，调节变倍比7.观察样品8.拍照时将光路选择拉杆拉出关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将明场光强调到最小，关闭明场电源开关3.取出样品，将变倍比调到最小4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况软件应用1.双击打开DP Controller软件2.点击预览键，选择image size(一般1360 X 1024)、objective、ISO sensitivity(明场拍照选择ISO200，荧光拍照选择ISO400)、exposure mode(一般选择manual)，调节exposure time3.调节黑/白平衡（明场拍照用白平衡，荧光拍照用黑平衡）。

荧光显微镜使用说明书

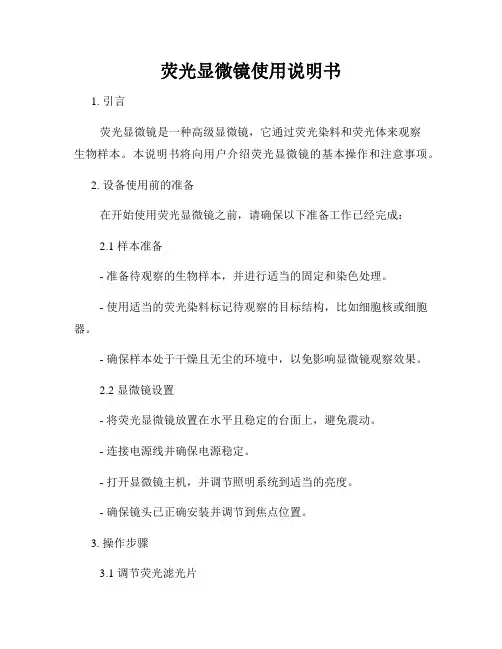

荧光显微镜使用说明书1. 引言荧光显微镜是一种高级显微镜，它通过荧光染料和荧光体来观察生物样本。

本说明书将向用户介绍荧光显微镜的基本操作和注意事项。

2. 设备使用前的准备在开始使用荧光显微镜之前，请确保以下准备工作已经完成：2.1 样本准备- 准备待观察的生物样本，并进行适当的固定和染色处理。

- 使用适当的荧光染料标记待观察的目标结构，比如细胞核或细胞器。

- 确保样本处于干燥且无尘的环境中，以免影响显微镜观察效果。

2.2 显微镜设置- 将荧光显微镜放置在水平且稳定的台面上，避免震动。

- 连接电源线并确保电源稳定。

- 打开显微镜主机，并调节照明系统到适当的亮度。

- 确保镜头已正确安装并调节到焦点位置。

3. 操作步骤3.1 调节荧光滤光片- 根据所使用的荧光染料种类，选择相应的滤光片组合。

请参考荧光染料厂家提供的荧光光谱信息。

- 将滤光片安装到显微镜的滤光器单元上，确保滤光片与光源相匹配。

3.2 焦距调整- 放置已准备好的样本到显微镜的载物台上，并使用载物台调节样本水平位置。

- 通过调节镜头的焦距轮和对焦杆，使样本逐渐变得清晰可见。

3.3 荧光成像- 使用显微镜的放大倍率调节旋钮，逐渐增加放大倍率以观察细节。

- 通过调节显微镜的聚光镜或荧光照明系统，确保样本受到均匀且适当的荧光照明。

- 使用取景器或相机从目镜观察孔观察并记录样本图像。

4. 注意事项- 在操作显微镜时，请务必小心轻放，避免撞击或其他损坏。

- 建议在室温下使用荧光显微镜，避免极端温度或湿度对设备造成不利影响。

- 使用前请确保手部清洁，避免在样本处理过程中引入杂质。

- 镜头润滑剂可能对荧光染料造成负面影响，请避免使用含润滑剂的显微镜油。

- 使用完毕后，请关闭显微镜并拔出电源线。

5. 故障排除如果在使用荧光显微镜过程中遇到问题，请尝试以下解决方案：5.1 样本无法观察到荧光信号- 检查荧光滤光片是否正确安装。

- 检查荧光染料是否已正确标记在待观察的结构上。

荧光显微镜使用方法说明书

荧光显微镜使用方法说明书一、概述荧光显微镜是一种用于观察和研究荧光材料的显微镜，其原理是通过荧光标记技术使样品发出特定波长的荧光，以增强对样品的观察和分析能力。

本使用说明书将详细介绍荧光显微镜的使用方法，帮助用户正确操作和维护仪器。

二、仪器配置与组装1. 基本配置荧光显微镜主体部分包括显微镜主体、荧光照明系统、像差校正系统等。

除此之外，还需要配备适当的滤光片、显微镜物镜、光源等附件。

2. 组装步骤a) 将荧光显微镜主体放置于平稳的工作台上，确保镜筒与显微镜架正常插入。

b) 连接荧光照明系统，确保光源与显微镜主体之间的连接牢固。

c) 安装所需滤光片和物镜，注意正确对准并轻轻旋固定。

三、荧光显微镜的使用方法1. 准备样品根据实验需求，准备好要观察的荧光标记样品。

样品应进行适当的处理和固定，以确保观察结果的准确性。

2. 调节光源与荧光照明a) 打开荧光照明系统，并调节合适的光源亮度和荧光照射时间。

b) 使用滤光片，选择合适的荧光激发波长，避免背景干扰。

3. 调节对焦与镜头切换a) 通过转动焦距调节手轮，将样品调至清晰可见。

b) 利用显微镜附件，如镜筒切换器、滤光片切换器等，按需切换并调整观察条件。

4. 图像采集与分析a) 连接相应采集设备，如相机、计算机等。

b) 在合适的荧光激发条件下，采集样品图像，并进行相关的分析和处理。

四、维护与保养1. 日常维护a) 避免直接日光照射，保持仪器干燥清洁。

b) 注意使用时避免碰撞以及接触腐蚀性物质。

c) 定期清理镜头、滤光片等附件，并保持其表面光洁度。

2. 镜头保养a) 使用专用镜头纸轻轻擦拭，避免使用过于湿润或有腐蚀性的物质。

b) 镜头不使用时，应盖上防尘罩，并存放在干燥通风的地方。

3. 故障排除在使用过程中，如发现显微镜工作异常或出现故障，请参照用户手册进行故障排除或联系售后服务人员。

充分了解荧光显微镜的使用方法，能够帮助您更好地进行荧光标记实验，提高实验效果和研究成果的可靠性。

荧光显微镜操作手册

荧光显微镜操作手册Olympus BX51物镜： 4 ×0.16 （无DIC）10×0.4020×0.7540×1.00 oil100×1.40 oil荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIG 红5. CFP 青6. YFP 黄操作步骤：（注意：样品须在低倍镜下放置和取下）DIC观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.将起偏器、检偏器、DIC棱镜推入光路，荧光滤块转盘拨到“1”位置，DIC棱镜应与相应的物镜倍数相匹配4.先选用低倍物镜（“10×”）5.调节透射光的强度，调节焦距，找到视野6.换到高倍镜头，观察样品7.DIC观察时，光路选择拉杆拉到中间位置，既可观察，也可拍照荧光观察：1.打开明场电源开关2.打开汞灯电源开关3.将样品置于载物台上，用样品夹夹好4.检偏器、DIC棱镜在光路外5.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter6.光路选择拉杆推至最里边7.根据样品的标记情况将荧光滤块转盘转到相应的位置8.通过两组减光滤片调节激发光强度9.从低倍镜开始观察，调焦，找到预观察视野，10.依次换到高倍镜头，观察样品11.拍照时光路选择拉杆完全拉出普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.起偏器、检偏器、DIC棱镜在光路外，荧光滤块转盘拨到“1”位置，DIC棱镜拨到明场（BF）位置4.先选用低倍物镜（“4×”）5.调节透射光的强度，调节焦距，找到视野6.依次换到高倍镜头，观察样品7.光路选择拉杆拉到中间位置既可观察，也可拍照关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将透射光调到最小，关闭明场电源开关3.将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况Olympus IX71物镜：物镜倍数相差环4 ×0.13 PHL10×0.30 PH1 20×0.45 PH1 40×0.60 PH2 60×1.35 oil （无相差）荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIGA 红5. CFP6. YFP操作步骤：相差观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，调节到与镜头相匹配的相差环，荧光滤块转盘拨到“1”的位置5.调节透射光光强，调节焦距，找到预观察视野6.依次换到高倍镜，（注意调节相差环）观察样品7.拍照时将光路选择旋钮调至相机位置荧光观察：1.打开明场电源开关2.打开汞灯开关3.将样品置于载物台上4.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter5.将光路选择旋钮调至观察位置6.根据样品的标记情况将荧光滤块转盘转到相应的位置7.通过两组减光滤片调节激发光强度8.从低倍镜开始观察，调焦，找到预观察视野，9.依次换到高倍镜头，观察样品10.拍照时将光路选择旋钮调至相机位置普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，相差环拨到明场（BF）位置，荧光滤色块转盘拨到“1”的位置5.调节透射光光强，调焦，找到预观察视野6.依次换到高倍镜，观察样品7.拍照时将光路选择旋钮调至相机位置关机：1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2. 将透射光强调到最小，透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存，关闭软件6. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）7. 关闭电脑，登记使用时间、荧光数字等使用情况Olympus SZX16物镜：1×变倍：0.7~11.5荧光滤色块转盘：UV 蓝GFPHQ 绿RFP2 红操作步骤：明场观察：1.将样品置于载物台上2.推入光路选择拉杆，荧光滤块转盘拨到空位3.选择合适的光源⑴冷光源观察使用不透明的底板（黑或白），打开环形光电源开关（“︱”为开，“○”为关），调节光强度，找到预观察视野，调节变倍比，观察样品⑵底光源观察使用透明玻璃底板，打开底座电源开关（“︱”为开，“○”为关），将LBD滤片推入光路，调节反光镜方向、对比度和光强度，找到预观察视野，调节变倍比，观察样品4.拍照时将光路选择拉杆拉出荧光观察：1.将样品置于载物台上2.一般选择黑色不透明底板3.打开汞灯电源开关4.荧光光路挡板推出5.根据样品的标记情况将荧光滤块转盘转到相应的位置6.找到预观察视野，调节变倍比7.观察样品8.拍照时将光路选择拉杆拉出关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将明场光强调到最小，关闭明场电源开关3.取出样品，将变倍比调到最小4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况软件应用1.双击打开DP Controller软件2.点击预览键，选择image size(一般1360 X 1024)、objective、ISO sensitivity(明场拍照选择ISO200，荧光拍照选择ISO400)、exposure mode(一般选择manual)，调节exposure time3.调节黑/白平衡（明场拍照用白平衡，荧光拍照用黑平衡）。

电子荧光显微镜使用说明书

电子荧光显微镜使用说明书首部：简介电子荧光显微镜（Electronic Fluorescence Microscope）是一种高性能的显微镜，利用荧光原理实现对样品的观察和分析。

本说明书详细介绍了电子荧光显微镜的结构、操作方法和注意事项，以帮助用户更好地使用该仪器。

第一章：仪器结构电子荧光显微镜由以下部分组成：1. 显微镜主体：包括显微镜支架、光路系统和检测系统。

2. 高分辨率CCD相机：用于捕捉样品荧光图像。

3. 控制系统：包括仪器控制软件和操作面板。

第二章：操作方法2.1 打开电子荧光显微镜在确保仪器连接稳固的情况下，按下电源按钮打开电子荧光显微镜，待仪器启动完成后进入下一步操作。

2.2 放置样品将需要观察的样品放置在样品台上，并根据需要选择合适的镜头。

确保样品与镜头之间的距离适当，以获得清晰的图像。

2.3 荧光染料选择根据样品的性质和目的，选择适当的荧光染料。

确保荧光染料能够与样品相互作用，并在电子荧光显微镜中产生荧光效应。

2.4 调整光源和滤光片在操作软件中选择正确的光源，并根据荧光染料的发射波长选择相应的滤光片。

确保光源和滤光片的设定符合样品要求，以提供最佳的荧光显现效果。

2.5 调整焦距和曝光时间通过操作软件调整焦距和曝光时间，以获得清晰且明亮度适中的荧光图像。

根据需要，可以选择自动对焦和自动曝光功能。

2.6 观察和记录图像在光学系统和检测系统正常工作的情况下，可以开始观察样品，并通过CCD相机捕捉荧光图像。

保存图像时，请使用合适的文件命名和储存路径。

2.7 关闭电子荧光显微镜实验结束后，先停止样品的观察，并在关闭电子荧光显微镜前，将光源调至最低亮度，并关闭电源。

注意避免在关闭电子荧光显微镜时突然断开电源。

第三章：注意事项3.1 安全操作使用电子荧光显微镜时，应注意仪器周围的安全环境，并严格遵守相关实验室操作规范。

在操作过程中，避免直接接触光源和高温部件，以免造成安全风险。

3.2 仪器保养定期清洁电子显微镜的镜片、滤光片和检测系统，以确保观察图像的质量和准确性。

荧光显微镜使用说明

荧光显微镜使用说明奥林巴斯荧光显微镜操作规程该荧光显微镜为奥林巴斯DP72，本荧光显微镜可作为明视场显微镜使用，也可作为荧光显微镜使用，根据需要，开启相应的电源。

禁止乱调设置，以免影响他人正常使用。

1、作为明视场显微镜使用:(1)接通电源后，打开显微镜底座左侧的电源开关，按光亮需要调节底座前侧的滑竿。

(2)根据需要，调节底座光栅和聚光器光栅及其高度，可获得最佳的图像效果。

采集单幅图像1. 切换到“采集”布局。

为此，请使用 (例如)“视图>布局>采集”命令。

2. 在“摄像控制”工具窗口中单击实时观察按钮。

选定物镜3. 在“显微镜控制”工具栏上，单击您想要用于图像采集的物镜所对应的按钮。

打开实时图像4. 转到实时图像中所需的样品位置。

设置图像质量5. 对焦到样品上。

当对焦到样品上时可以使用此处的“聚焦指针”工具栏。

6. 核对色彩再现。

如有必要，请执行白平衡。

7. 核对曝光时间。

您既可以使用自动曝光时间功能，又可以手动输入曝光时间。

8. 选定所需的分辨率。

采集和保存图像9. 在“摄像控制”工具窗口中单击“拍照”按钮。

所采集的图像将会显示在文档组中。

10. 使用“文件>另存为...” 命令保存该图像。

请使用推荐的 TIF 文件格式。

采集录像1. 切换至“采集”布局。

为此，请使用 (例如)“视图>布局>采集”命令。

选定物镜2. 在“显微镜控制”工具栏上，单击您希望用于采集录像的物镜的按钮。

选定存储位置3. 在“摄像控制”工具窗口的工具栏中，单击“采图设置”按钮。

采图设置对话框即会打开。

4. 在树状视图中选定“保存>录像”选项。

5. 确定在采集流程完成后如何保存所录制的录像。

选定“自动保存”目标位置列表中的“文件系统”选项自动存储记录的录像。

位于目录组中的路径字段显示录像自动保存时使用的目录。

6. 单击“路径”字段旁边的 [...] 按钮可更改此目录。

选定压缩方法文件类型列表中预设的是AVI文件格式。

ZEISS 倒置荧光显微镜操作手册-Axio Observer D1——【蔡司安装】

ZEISS 倒置荧光显微镜操作手册
1.开机：打开机身上的开关；
若使用荧光，开启HBO100开关（见图1 A）；
若使用ApoTome，开启ApoTome开关（见图1 B）。

B
A
2．使用透射光观察：
（1）打开透射光开关（TL），关闭反射光开关（RL）（见图2 A）；
（2）荧光滤块位置选择空位（见图2 B）；
（3）选择适当的观察模式（见图2 C）；（H-明场；Ph-相差；DIC-微分干涉）（4）选择适当的光强（见图2 D）；
（5）选择适当的物镜（见图2 E）；
（6）调节焦距（见图2 F）
3. 使用反射光观察：
（1）打开反射光开关（RL）；关闭透射光开关（TL）（见图2 A）；
（2）根据染料选择适当的荧光滤块（见图2 B）；
（3）选择适当的物镜（见图2 E）；
（4）调节焦距（见图2 F）
4. 利用相机获取图像：
（1）手动调节显微镜光路至相机（见图3 A ）
（2）利用Axio Vision 软件进行拍摄（具体应用参加Axio Vision 操作手册）
D A
B C
E F A
5. 显示屏各项参数意义：
（1）物镜信息（见图4A ）：包含放大倍数（如20X ）、数值孔径（如0.3）、物镜属性（如
LD-长工作距离；A Pln-平场；Ph1-相差）
（2）总放大倍数（见图4B ）：如200X
（3）透射光开关（见图4C ）：如ON 或OFF
（4）反射光开关（见图4D ）：如○或●
（5）荧光滤块位置（见图4E ）：如05 AF 430
E D C B A。

操作手册荧光显微镜使用方法说明书

操作手册荧光显微镜使用方法说明书一、概述荧光显微镜是一种高级显微镜，采用荧光技术来增强样本的分辨率和对比度，广泛应用于生物学、医学和材料科学等领域。

本操作手册旨在为用户提供荧光显微镜的正确使用方法和注意事项。

二、准备工作1. 确保荧光显微镜已经连接好电源并打开开关。

2. 检查样本是否准备完毕，确保样本已标记荧光染料。

3. 确认荧光显微镜的荧光滤光片组件已安装并与荧光染料相匹配。

4. 检查其它辅助设备，如计算机和相机连接线是否插入正确。

三、基本操作步骤1. 调节镜筒高度，使样本平面与物镜焦平面相等，获得清晰的图像。

2. 选择适当的目镜和物镜，插入物镜并旋转使其锁定。

3. 调节瞳孔间距，将左眼和右眼的视觉合并为一个图像。

4. 调节荧光照明强度，选择适当的亮度以保证荧光信号的检测。

5. 观察样本，在目镜中寻找荧光信号，调节焦距和聚焦，以获得最佳的视觉质量。

6. 调节荧光滤光片，根据染料的激发光和发射光波长选择相应的滤光片。

四、注意事项1. 使用前请确保已仔细阅读用户手册，并按照操作指南使用设备。

2. 避免荧光照明强度过高，以免损坏样本或减少荧光信号的可见性。

3. 定期清洁荧光显微镜的光学元件，以保持良好的成像质量。

4. 在操作过程中避免触摸镜片和荧光滤光片，以免污染或划伤。

5. 使用后，请关闭荧光显微镜并断开电源，以节约能源并延长设备寿命。

五、故障排除1. 如果荧光信号非常弱，请检查荧光滤光片是否正确安装并且与染料匹配。

2. 如果图像模糊或不清晰，请确保样本调焦正确，并检查物镜是否清洁。

3. 如果荧光显微镜无法打开或没有电源供应，请检查电源线是否连接稳定。

4. 如果设备出现其它问题，请参考用户手册或联系厂商技术支持。

六、安全警示1. 使用荧光显微镜时，请注意避免直接观察强烈的荧光光源，以免对眼睛造成伤害。

2. 在操作荧光显微镜时，请保持仪器的稳定，并避免碰撞或摔落。

七、维护保养1. 定期进行荧光显微镜的清洁和维护，清除灰尘和污垢。

荧光显微镜操作手册说明书

荧光显微镜操作手册说明书荧光显微镜是一种重要的显微镜，常用于生物医学研究、细胞生物学、遗传工程和药物研发等领域。

本操作手册将详细介绍荧光显微镜的使用方法和注意事项，以帮助用户正确、高效地操作荧光显微镜。

在开始操作之前，请确保仔细阅读本手册，并按照指示进行操作。

材料准备在使用荧光显微镜之前，需要准备以下材料：1. 标本或样品：根据实验的需要，准备好荧光标记的细胞、组织或其他待观察的物质。

2. 封片：将标本放置在封片上，以便于放置到显微镜观察。

3. 荧光染料：根据实验需求，选择适当的荧光染料，并按照说明书的要求进行染色。

操作步骤以下是荧光显微镜的基本操作步骤：1. 准备显微镜：a. 检查显微镜是否处于正常工作状态，确保电源连接正常。

b. 调整光源的亮度，以便于观察样品。

c. 确认滤光片的波长与荧光染料的激发波长相匹配。

2. 样品安装：a. 将封片放置在显微镜的物镜台上，并通过样品夹固定。

b. 调节物镜的焦距，以获得清晰的视野。

3. 荧光设置：a. 根据荧光染料的激发波长，选择合适的滤光片，并将其安装在显微镜上。

b. 调节荧光染料的激发光源，确保样品被充分激发。

4. 观察：a. 使用目镜对准感兴趣的区域，并调节放大倍数，以获得所需的放大效果。

b. 使用荧光滤光片，观察样品的荧光发射情况。

c. 调节显微镜的对焦，以获得清晰的图像。

注意事项为了保证操作的准确性和安全性，请遵守以下注意事项：1. 操作前请佩戴个人防护装备，如实验手套和护目镜。

2. 避免直接暴露在荧光光源下，以免眼睛受伤。

3. 调节荧光染料激发光源的强度时，逐渐增加光线强度，以避免损坏样品。

4. 操作完成后，请关闭显微镜和荧光光源，并将其清洁干净。

维护保养及时进行维护保养可以延长荧光显微镜的使用寿命和保证其正常工作。

以下是一些建议的维护保养步骤：1. 定期清洁显微镜的透镜和物镜，避免灰尘和污垢的影响。

2. 注意橡胶密封件的保养，防止老化和松动。

荧光显微镜操作规程

荧光显微镜操作规程
荧光显微镜操作规程
使用前先检查汞灯的已运行时间，然后开启汞灯电源。

1、标本的放置
（1）把ND挡板向左拔出，停于挡板位置，阻断荧光。

（2）拉出左右两侧的滤光片转换杆（能让可见光通过）。

（3）打开显微镜的光源（不要调太亮），把玻片放置于载物台，所要观察的标本置于视野中心。

2、根据所需的激发波长推进左右两侧的滤光片杆，停于适当的位置。

3、标本对焦
（1）关闭显微镜的光源。

（2）把ND滤片向右侧推进，停于最左边的空孔位置。

（3）把视场光栅控制杆置于“O”（打开）位置。

（4）标本对焦。

4、调节视场光栅
（1）将视场光栅控制杆置于“C”（关闭）位置。

（2）调节视场光栅对中螺旋，使视场光栅的像在视场中居中
（3）逐渐开大视场光栅，并调节对中螺旋使视场光栅像的八边与视场边缘内接。

5、调节亮度
如果荧光太强或者衰减太快，则把ND滤片置于中间位置。

为了防止荧光衰减，请记住不观察的时候总把ND滤片置于最左（挡板）位置。

注意事项：
1、应一次把全部玻片观察完毕，勿中途切断电源，否则须待冷却后（约 30 分钟）才能再开电源。

最少开机 30 分钟才可关机，以免缩短灯泡寿命。

2、荧光色素于普通光线照射下易消失，故未观察之标本宜置不透
光盒内储存于冰箱（4～5℃）。

而在荧光显微镜之紫外线照射下亦易使荧光消失，故照相宜速。

3、每星期将荧光显微镜至少开机一次，以免显微镜发霉损及镜头与滤光镜。

荧光显微镜操作手册簿

荧光显微镜操作手册Olympus BX51物镜： 4 ×0.16 （无DIC）10×0.4020×0.7540×1.00 oil100×1.40 oil荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIG 红5. CFP 青6. YFP 黄操作步骤：（注意：样品须在低倍镜下放置和取下）DIC观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.将起偏器、检偏器、DIC棱镜推入光路，荧光滤块转盘拨到“1”位置，DIC棱镜应与相应的物镜倍数相匹配4.先选用低倍物镜（“10×”）5.调节透射光的强度，调节焦距，找到视野6.换到高倍镜头，观察样品7.DIC观察时，光路选择拉杆拉到中间位置，既可观察，也可拍照荧光观察：1.打开明场电源开关2.打开汞灯电源开关3.将样品置于载物台上，用样品夹夹好4.检偏器、DIC棱镜在光路外5.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter6.光路选择拉杆推至最里边7.根据样品的标记情况将荧光滤块转盘转到相应的位置8.通过两组减光滤片调节激发光强度9.从低倍镜开始观察，调焦，找到预观察视野，10.依次换到高倍镜头，观察样品11.拍照时光路选择拉杆完全拉出普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上，用样品夹夹好3.起偏器、检偏器、DIC棱镜在光路外，荧光滤块转盘拨到“1”位置，DIC棱镜拨到明场（BF）位置4.先选用低倍物镜（“4×”）5.调节透射光的强度，调节焦距，找到视野6.依次换到高倍镜头，观察样品7.光路选择拉杆拉到中间位置既可观察，也可拍照关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将透射光调到最小，关闭明场电源开关3.将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况Olympus IX71物镜：物镜倍数相差环4 ×0.13 PHL10×0.30 PH1 20×0.45 PH1 40×0.60 PH2 60×1.35 oil （无相差）荧光滤色块转盘： 1. WU 蓝2. WIB 绿（长通）3. WIBA 绿（带通）4. WIGA 红5. CFP6. YFP操作步骤：相差观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，调节到与镜头相匹配的相差环，荧光滤块转盘拨到“1”的位置5.调节透射光光强，调节焦距，找到预观察视野6.依次换到高倍镜，（注意调节相差环）观察样品7.拍照时将光路选择旋钮调至相机位置荧光观察：1.打开明场电源开关2.打开汞灯开关3.将样品置于载物台上4.将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter5.将光路选择旋钮调至观察位置6.根据样品的标记情况将荧光滤块转盘转到相应的位置7.通过两组减光滤片调节激发光强度8.从低倍镜开始观察，调焦，找到预观察视野，9.依次换到高倍镜头，观察样品10.拍照时将光路选择旋钮调至相机位置普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，相差环拨到明场（BF）位置，荧光滤色块转盘拨到“1”的位置5.调节透射光光强，调焦，找到预观察视野6.依次换到高倍镜，观察样品7.拍照时将光路选择旋钮调至相机位置关机：1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2. 将透射光强调到最小，透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存，关闭软件6. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）7. 关闭电脑，登记使用时间、荧光数字等使用情况Olympus SZX16物镜： 1×变倍： 0.7~11.5荧光滤色块转盘： UV 蓝GFPHQ 绿RFP2 红操作步骤：明场观察：1.将样品置于载物台上2.推入光路选择拉杆，荧光滤块转盘拨到空位3.选择合适的光源⑴冷光源观察使用不透明的底板（黑或白），打开环形光电源开关（“︱”为开，“○”为关），调节光强度，找到预观察视野，调节变倍比，观察样品⑵底光源观察使用透明玻璃底板，打开底座电源开关（“︱”为开，“○”为关），将LBD滤片推入光路，调节反光镜方向、对比度和光强度，找到预观察视野，调节变倍比，观察样品4.拍照时将光路选择拉杆拉出荧光观察：1.将样品置于载物台上2.一般选择黑色不透明底板3.打开汞灯电源开关4.荧光光路挡板推出5.根据样品的标记情况将荧光滤块转盘转到相应的位置6.找到预观察视野，调节变倍比7.观察样品8.拍照时将光路选择拉杆拉出关机：1.关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2.将明场光强调到最小，关闭明场电源开关3.取出样品，将变倍比调到最小4.确认数据已经保存，关闭软件5.使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）6.关闭电脑，登记使用时间、荧光数字等使用情况软件应用1.双击打开DP Controller软件2.点击预览键，选择image size(一般1360 X 1024)、objective、ISO sensitivity(明场拍照选择ISO200，荧光拍照选择ISO400)、exposure mode(一般选择manual)，调节exposure time3.调节黑/白平衡（明场拍照用白平衡，荧光拍照用黑平衡）。

生物荧光显微镜（奥林巴斯CX41RF）操作说明简版

生物荧光显微镜（奥林巴斯CX41RF）操作说明简版明场观察步骤：1. 将主开关拨到“I”（开），旋转光强旋钮调节光强。

2. 把样品放到载物台上。

3. 转动物镜转换盘将相应物镜转进光路。

4. 使用孔径/视场光阑调节旋钮调节孔径光阑和视场光阑。

5. 使用粗/微调焦旋钮对标本聚焦。

6. 开始观察。

荧光观察步骤：1. 打开汞灯电源开关，预热10-15min。

2. 将标本放在载物台上，在明场选择要观察的标本视野，关闭明场光源。

3. 转动滤色片，将紫光V/蓝光B/绿光G激发滤色片转入光路。

4. 可再次调节粗/微调焦旋钮对标本聚焦。

5. 开始观察。

备注：1. 不使用显微镜时，要从墙上插座中拔出电源线。

2. 显微镜时精密仪器，操作时要小心，并避免突然和剧烈的震动。

3. 使用100X物镜时，应将视场光阑缩小至最小直径，避免视场中看不到视场光阑图像。

4. 使用厚度为0.17毫米的盖玻片，可以改善物镜总体性能。

5. 应使用厚度为0.9-1.4毫米的载玻片，使用更厚的载玻片可能会使标本的视场光阑图像成像不精确。

6. 推荐孔径光阑设置为物镜数值孔径的70%-80%，若设定得太小，可能会观察到图像重影。

7. 当需要得到较强的荧光图像时，可将聚光镜移入光路，可获得较明亮的荧光图像。

8. 汞灯在使用过程中，不要随意开关汞灯电源。

关闭汞灯电源后，必须等待30min待汞灯自然冷却后才可再次接通电源，不然轻则汞灯烧坏，重则汞灯爆炸，汞蒸气扩散，造成人员中毒。

9. 汞灯极为昂贵，使用寿命一般只有300h，使用寿命与开关次数成反比，应集中一批样品做2-3h的观察。

荧光显微镜使用指导书.doc

荧光显微镜使用指导书一、荧光显微镜的整体布局说明图中项目说明：A・・荧光显微镜光路部分B-光路电源及数据采集卡C-数据采集电脑A1■…汞光A2-—卤素灯A3 ■…卤素灯（底光）A4 ■…滤光模组A5--目镜组A6■…观察模式切换（0镜/数据采集）A7 ■…反光镜A8--差分光度计・卤素灯A2电源2一汞光A1电源3 ■…数据采集卡二、观察外延表面状态1,打开卤素灯A2电源开关1并通过卤素灯A2电源开关1上的旋钮调整其亮度（如图1,具体亮度可根据个人要求决定）。

2,同时确定卤素灯A2与汞灯A1之间的反光镜扳手A7处于如图2所示位置以使卤素灯A2的光线进入主光路。

图1卤素灯电源1 图2反光镜扳手位置图3滤光片插条位置图4滤光模组A43, 确定左边的D/UV插条进入光路，调整其余两个ND4和ND32插条以使进入光路的亮度合适（如图3）,如需耍微调可以通过改变右侧光栅插条（标注ASTOP）的状态以达到合适的亮度，如需要调整视野的大小可以通过调整右侧的光圈插条（标注:F.STOP）来达到（一般情况下不需要调整）。

4, 转动滤光模组A4的转盘选择4#滤光模组（如图4）o5, 在载物台上放上需要观察的样品，先选择目镜A5中低倍目镜去选取耍观察的区域并且调整焦距使视野内的观察物体清晰，然后切换到合适放大倍数的目镜进行观察。

注意：调焦时先用低倍后用高倍。

调焦时先顺时针旋转粗准焦螺旋（如图5）把载物台升到最高位置并观察不要让物镜碰到物体；然后眼睛靠近目镜观察视场同吋逆吋针旋转粗准焦螺旋让载物台下降，当观察到视场最亮时切换细准焦螺旋进行调整（如图6）o图5粗准焦螺旋的调整图6细准焦螺旋的调整6, 如需要调整观测样品表烦显示的颜色，则需要差分光度计A8中3 个透镜插条同时插入，然后通过其中带旋钮的插条调整表面颜色以方便观察（如图刀。

图7差分光度计插条插入状态图8差分光度计插条退出状态注意事项：确定目镜转换头A4前的遮光板打开（通过扳手扳动调节）。

ZEISS 倒置荧光显微镜操作手册-Axio Observer D1——【蔡司安装】

ZEISS 倒置荧光显微镜操作手册
1.开机：打开机身上的开关；
若使用荧光，开启HBO100开关（见图1 A）；
若使用ApoTome，开启ApoTome开关（见图1 B）。

B
A
2．使用透射光观察：
（1）打开透射光开关（TL），关闭反射光开关（RL）（见图2 A）；
（2）荧光滤块位置选择空位（见图2 B）；
（3）选择适当的观察模式（见图2 C）；（H-明场；Ph-相差；DIC-微分干涉）（4）选择适当的光强（见图2 D）；
（5）选择适当的物镜（见图2 E）；
（6）调节焦距（见图2 F）
3. 使用反射光观察：
（1）打开反射光开关（RL）；关闭透射光开关（TL）（见图2 A）；
（2）根据染料选择适当的荧光滤块（见图2 B）；
（3）选择适当的物镜（见图2 E）；
（4）调节焦距（见图2 F）
4. 利用相机获取图像：
（1）手动调节显微镜光路至相机（见图3 A ）
（2）利用Axio Vision 软件进行拍摄（具体应用参加Axio Vision 操作手册）
D A
B C
E F A
5. 显示屏各项参数意义：
（1）物镜信息（见图4A ）：包含放大倍数（如20X ）、数值孔径（如0.3）、物镜属性（如
LD-长工作距离；A Pln-平场；Ph1-相差）
（2）总放大倍数（见图4B ）：如200X
（3）透射光开关（见图4C ）：如ON 或OFF
（4）反射光开关（见图4D ）：如○或●
（5）荧光滤块位置（见图4E ）：如05 AF 430
E D C B A。

荧光显微镜操作规程

文件制修订记录1.0开机：1.1打开房间总电源开关1.2打开电脑电源开关1.3打开数码相机电源开关1.4打开显微镜电源开关（打开汞灯电源开关）2.0调试显微镜光路：2.1把载玻片放到载物台上。

调节聚焦。

2.2根据物镜指数乘0.8确定聚光镜光圈值，调整到位。

2.3将视场光阑缩小，然后调节聚光镜高度，直到从目镜中观察到视场光阑的清晰成像。

2.4放大视场光阑，使其在目镜中的黑框扩展到视野以外。

3.0调试数码相机拍摄照片：3.1在显微镜取景器中对好视野及焦距。

3.2打开photoshop程序。

3.3点击“文件 -- 自动– Kodak mds290 acquine…。

”调出相机控制窗口。

3.4ZOOM定为77。

拍摄图片格式为640*480不要改变。

3.5在相机控制窗口上点preview，观察预览图象的亮度。

选择适当的曝光时间使预览图片的亮度合适。

3.6点拍摄按纽拍摄，等待几秒钟后图片传回电脑并在photoshop窗口里显示。

3.7继续拍摄下一张照片。

3.8拍摄十来张照片后要及时保存照片。

3.9先关闭相机控制按纽。

并保存拍摄条件到默认值。

3.10在photoshop中保存刚拍摄的照片到指定文件夹中，保存后要关闭照片。

3.11保存并关闭全部照片后重新打开相机控制窗口继续拍摄。

3.12拍摄全部完成后保存所拍摄的照片。

需要时将照片通过网络上传到校园网服务器上，不能使用U盘或软盘转移文件。

或者将照片文件刻录到光盘上。

4.0关机：4.1关闭显微镜电源。

4.2关闭汞灯电源。

4.3关闭数码相机电源。

4.4关闭电脑时点“重新启动电脑”，待电脑进入关闭状态并重新启动时按电脑电源开关强制关机。

注意不能直接点击“关闭电脑”。

4.5关闭房间电源总开关。

Leica荧光显微镜操作指南

荧光显微镜型号：Leica DMR生产商：德国Leica公司Leica 荧光显微镜操作指南有关显微镜的的结构：荧光显微镜荧光汞灯：荧光汞灯价格昂贵，样品应集中观察，荧光光源关闭后距离下次开机时间须在30分钟以上，否则会大大降低你观察的效果及灯泡的寿命。

更换新的灯泡后第一次使用必须持续15－30分钟后方可关闭荧光电源。

光圈：孔径光阑挡板，荧光转换光路倾斜器：照明视场光阑：一般调至最大不动变倍器：1.0×,Bose 一般不用只有在相差时选用。

照相机拍照转换档：不拉出为不能拍照只能观察，拉出一半即能观察又可拍照，全部拉出只能拍照目镜观察不到。

双目镜筒：HC荧光滤光片1为普通光2为蓝光3为绿光4为紫外光物镜转盘：100倍为油镜，40倍与100倍之间应有空挡便于加油取片。

（注意：转换镜头时应转动物镜转盘齿轮，不应转动物镜，否则会导致物镜过紧或过松，易使物镜损坏。

）载物台：上有压片夹（注意：放取样本时应扳动压片夹小夹不应直接扳动压片夹）XY调节机械装置：将样品前后左右移动聚光镜转盘：10倍以上要用聚光镜相差环：H 明场直接观察亮1、2、3、相差，观察不染色的样品D 暗场主要用于观察金属材料显微镜臂上有焦距调节，粗的调节钮为粗调调节幅度较大，细的调节钮为细调，调节幅度小慢调节。

基座：A孔径光阑高大低小,相差时最大视场光阑一般最大Gray on 光强减少，off 光强增大DLF( Day Light Filter )一般白光滤片N4灰度滤片减少1/4Green：绿色滤片B 调中操作指南：1．使用显微镜前，请打开空调除湿一小时。

若不除湿观察样品所拍的照片中会留下水渍状斑。

2. 打开总电源，打开电脑，打开电脑桌面上的的Adobe Photoshop软件的下拉菜单Import Leica.3 打开显微镜上的电源。

注意只有进行荧光观察时才能打开荧光电源，否则不要打开，以免影响高压汞灯的寿命。

其它同普通显微镜的操作注意事项。

XDXD-RFL系列荧光显微镜使用说明书

2-2-6 更换电源箱保险丝
（1）更换保险丝前，必须将显微镜主开关及汞灯电源箱开关均置于“O” （OFF）状态，拔掉电源线。
（2）用手指扣住保险丝固定座②下方凹槽处①，从保险插座⑤中拔出，从保险丝固定座②上方凹槽处③取出保险丝组④，换上新的保险丝后，在放进凹槽处③，将保险丝固定座②轻推入保险插座⑤，听见“喀嚓”一声安装完成。(如图 13)
6
图8 图9 图 10 图 11
XD - RFL 荧光系列
2-2-3 安装汞灯灯源组
（1）用 M4 的内六角扳手将紧固螺钉①旋松。（如图 9）（2）将汞灯灯源组②轻轻推入荧光装置连接体③中，
并且推到底，然后旋转灯源组，使之上平面④处于水平位置，再用 M4 的内六角扳手拧紧紧固螺钉①。
★ 在使用过程中，应确保灯源周围有足够的空间散热，特别是在灯源的顶面和底面。
★ XD-RFL 荧光显微镜只能同时安装两组荧光滤光镜组进行观察，标准配制为 B1 和 G1 两个波段，也可选购其它波段进行观察。
★ 按以上的方法将荧光滤光镜组 G1 安装到导轨座左边位置。
★ 荧光滤光镜组安装时按两侧面的标记(如 DMB1) 方向正确安装，不能上下颠倒放置。
★ 在观察时，左、右防护罩不能被拆下，因为它们在荧光滤光镜组移动时起到了一个保护的作用。
（2）避免将显微镜放置在有阳光直射、高温或高湿、多尘、以及容易受到强烈震动的地方，确保工作台平坦、水平并足够坚固。工作环境要求：室温 5℃～40℃，最大相对湿度 80%。
（3）需要移动显微镜时，双手分别紧握观察筒的较低侧①和照明组件支架②。(如图 1)
（4）荧光显微镜使用时要在光线尽量暗的环境下进行。
下面图解如何安装各种组件，数字表示安装顺序。 ★ 安装前，应确认各部分没有灰尘、污物以及其它影响组装的异物。 ★ 安装时要小心，注意不要刮、擦任何部分或碰到玻璃表面。
