收音机性能的测试方法
收音机的测试
≤400Hz，
≥3150Hz
10
调幅抑制比
信号发生器：1KHz调制频率，±75KHz频偏，载频98MHz，输出电平63EMF dBu；选择ACVREL；
然后关闭FM-SIG信号，开启AM-SIG信号，AM设置为30％，记录此时的ACV值
——
3
单声道信噪比（不计权）
信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；
EUT：音量调到三格，频率调谐到98MHz；
音频分析仪：200Hz HPF、15KHz LPF，选择ACV档―REL dB，选择S/N档；
此时将信号发生器FM-SIG关闭，记录音频分析仪屏幕上显示的数值。

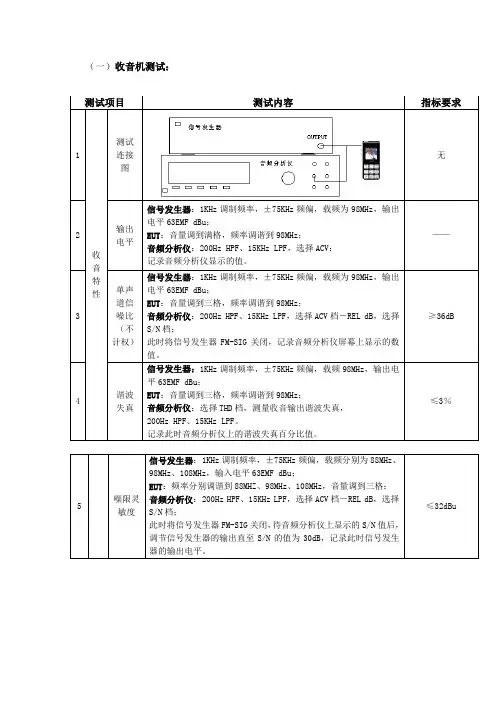

（一）收音机测试：
测试项目
测试内容
指标要求
1
收音特性
测试连接图
无
2
输出电平
信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；
EUT：音量调到满格，频率调谐到98MHz；
音频分析仪：200Hz HPF、15KHz LPF，选择ACV；
记录音频分析仪显示的值。
≥30dB
11
立体声分离度
信号发生器：1KHz调制频率，±20.25KHz频偏，载频98MHz，输出电平63EMF dBu，导频7.5KHz，选择右声道R，选择ACVREL，然后转换到左声道L，记录此时的ACV值
≥16频率，±67.5KHz频偏，载频为98MHz，输出电平63EMF dBu；，导频7.5KHz，然后选择L=-R
信号发生器：1KHz调制频率，±75KHz频偏，载频分别为88MHz、98MHz、108MHz，输入电平63EMF dBu；
收音机指标测试方法及仪器
收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB数即是最大灵敏度。
2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。
3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ 的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。
4：IF中频频率将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。
电位器开到最大，此时将高频信号发生器发射的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。
再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。
5：中频抑制将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB 数）。
汽车收音机测试方法
汽车收音机测试方法硬件测试主要是测试收音机的物理部分，包括天线、信号接收和放大电路、音频电路等。
软件测试则是测试收音机的功能和性能，包括音质、信号接收灵敏度、程序设置等。
以下是一些常用的汽车收音机测试方法：1.天线测试：通过测试天线连接是否良好，确认天线线路是否有开路或短路等情况。
可以使用天线信号测试仪或者万用表进行测试。
2.信号接收测试：安装好天线后，可以在不同地理位置和环境条件下测试信号接收的灵敏度和稳定性。
可以调节收音机频率，检查信号接收是否清晰、稳定。
3.音质测试：通过调节音量和音质设置，检查收音机的音质是否清晰、音调是否准确、无杂音和失真等现象。
4.频率范围测试：设置收音机在不同频率下接受广播信号，检查收音机的频率范围是否可达，是否能接收到不同频率下的广播信号。
5.扫描和保存测试：测试收音机的自动扫描功能，是否能自动到信号强度较强的广播电台，并能够保存在预设频道中，方便以后直接调取。
6.噪声测试：测试收音机在不同情况下的噪声情况，例如汽车行驶过程中的噪声、发动机噪音等，检查收音机在这些环境下是否能够正常工作。
7.电源测试：通过测试收音机的电源供应是否正常，以及各个电路的工作电压是否符合要求。
8.耐久性测试：通过进行长时间使用测试，检查收音机在长时间使用下是否能够正常工作，如是否会出现过热、音频失真等现象。
9.软件功能测试：测试收音机的功能设置是否完善，如调节音量、平衡、混响等功能，以及是否能够正常切换频道、调整频率等。
10.用户体验测试：测试收音机的易用性和用户体验，如控制按钮的灵敏度、显示屏的视角度和显示效果等。
在进行汽车收音机测试时，可以使用专业的测试仪器和设备，如音频信号发生器、信号放大器、频谱分析仪等，以确保测试结果的准确性和可信度。
同时，也可以参考相关的技术标准和规范，如国际电工委员会（IEC）的标准等。
总之，汽车收音机测试是确保收音机正常工作和性能优良的重要环节，通过以上的测试方法，可以全面评估收音机的质量和性能，并在生产过程中进行必要的调整和改进。
收音机的性能指标测试原理
收音机的性能指标测试原理
收音机的性能指标测试原理是通过对其接收和处理无线电信号的能力进行评估。
以下是几个常用的性能指标及其测试原理：
1. 灵敏度：收音机接收信号的灵敏度表示其能捕捉到弱信号的能力。
测试原理是向收音机的天线输入一个已知强度的信号，然后逐渐减小信号强度，直到收音机无法正确进行解调。
记录下此时的信号强度，即为收音机的灵敏度。
2. 选择性：选择性表示收音机对不同频率信号的抑制能力，即当收音机接收到一个频率信号时，其对其他频率信号的抑制程度。
测试原理是通过向收音机输入多个信号，其中一个为主要信号，其他为干扰信号，然后测量主要信号解调的质量以评估选择性。
3. 抗干扰性：抗干扰性表示收音机对干扰信号的抵抗能力。
测试原理是向收音机输入干扰信号，在干扰信号强度逐渐增加的情况下检测收音机的解调质量。
干扰信号强度达到一定程度时，解调质量开始下降，记录下此时的干扰信号强度，即为收音机的抗干扰性能。
4. 动态范围：动态范围表示收音机对于强信号和弱信号之间变化范围的处理能力。
测试原理是向收音机输入一个强信号，然后再加入一个弱信号，通过测量强信号和弱信号的解调质量来评估收音机的动态范围。
5. 频率稳定度：频率稳定度表示收音机在长时间使用过程中的频率漂移程度。
测试原理是将收音机接收到的信号与一个稳定的标准信号进行比较，通过测量信号之间的频率差异来评估收音机的频率稳定度。
以上是一些常见的收音机性能指标测试原理，通过这些指标的评估可以了解收音机在不同方面的性能表现。

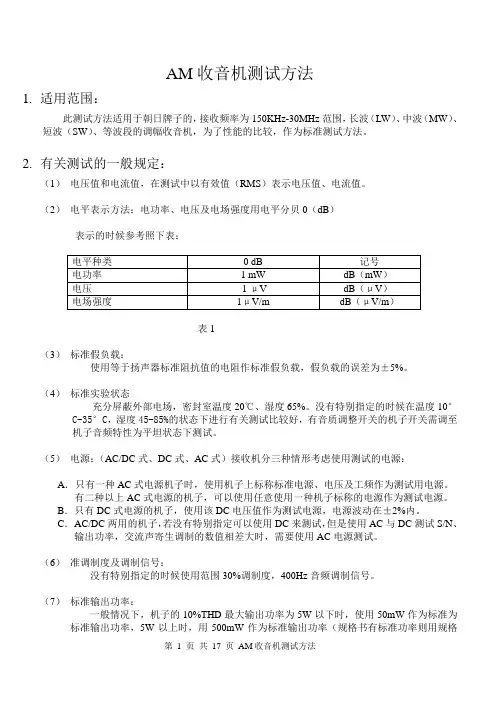

AM收音机测试方法
AM收音机测试方法1.适用范围：此测试方法适用于朝日牌子的，接收频率为150KHz-30MHz范围，长波（LW）、中波（MW）、短波（SW）、等波段的调幅收音机，为了性能的比较，作为标准测试方法。
2.有关测试的一般规定：（1）电压值和电流值，在测试中以有效值（RMS）表示电压值、电流值。
（2）电平表示方法：电功率、电压及电场强度用电平分贝0（dB）表示的时候参考照下表：表1（3）标准假负载：使用等于扬声器标准阻抗值的电阻作标准假负载，假负载的误差为±5%。
（4）标准实验状态充分屏蔽外部电场，密封室温度20℃、湿度65%。
没有特别指定的时候在温度10°C-35°C，湿度45-85%的状态下进行有关测试比较好，有音质调整开关的机子开关需调至机子音频特性为平坦状态下测试。
（5）电源：（AC/DC式、DC式、AC式）接收机分三种情形考虑使用测试的电源：A．只有一种AC式电源机子时，使用机子上标称标准电源、电压及工频作为测试用电源。
有二种以上AC式电源的机子，可以使用任意使用一种机子标称的电源作为测试电源。
B．只有DC式电源的机子，使用该DC电压值作为测试电源，电源波动在±2%内。
C．A C/DC两用的机子，若没有特别指定可以使用DC来测试，但是使用AC与DC测试S/N、输出功率，交流声寄生调制的数值相差大时，需要使用AC电源测试。
（6）准调制度及调制信号：没有特别指定的时候使用范围30%调制度，400Hz音频调制信号。
（7）标准输出功率：一般情况下，机子的10%THD最大输出功率为5W以下时，使用50mW作为标准为标准输出功率，5W以上时，用500mW作为标准输出功率（规格书有标准功率则用规格书标准功率）。
（8） 用环形天线发射试验电场：用条形天线感应环形发射天线的某一点的电压作为环形天线发射的电磁场在该点的等价电场强度，这感应电压是由环形天线与标准信号发生器（SSG ）共同作用产生的电磁场而来的，下图表示接收机子的条形天线的中心成一直线并且条形天线和环形天线成直角。
收音机参数及测试方法
FM参数测试方法：1、噪限灵敏度（使用灵敏度）静噪灵敏度（S/N为50dB）信噪比信号发生器：1KHz调制频率，±75KHz（AEC）频偏，其他机型22.5KHz频偏，载频分别为90.1MHz、98.1MHz、106.1MHz，输入电平66EMF dBu；EUT：频率分别调谐到90.1MHz、98.1MHz、106.1MHz，音量调到满格；音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。
2、-3dB极限灵敏度定义：使标准输出下降3dB，高频信号的电平值即“限幅灵敏度”（考察弱信号时收音机的接收能力）。
音量-标准输出。
RF信号-60dB（1MV）、1KHZ、+22.5KHZ。
固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态（视此时为0dB）。
降低RF输出电平，使接收输出下降3dB，此时的RF电平即为限幅灵敏度。
3、频率响应(FREQUENCY RESPONE)-3dB频率响应(-3 dB FREQUENCY RESPONE)⑴在接收机的中端测量频率，标准测量条件下加上预加重进行测量，且高频信号发生器需外接音频信号源；⑵在1KHz调制频率时，调节音量控制器至输出达到标准参考输出功率0.5W作为参考0dB；⑶缓慢减小外部调制频率直到输出下降3dB，并记下此时的频率；⑷缓慢增大外部调制频率直到输出下降3dB，同样记下此时的频率；⑸则所记录的频率分别为被测试机-3dB点的频率范围的上下限。
4、失真及过载失真(DISTORTION/RF OVERLOAD DISTORTION)⑴在接收机的中端测量频率点测量；⑵信号发生器设置为调制1KHz、频偏75KHz；⑶调节音量控制器至输出达到标准参考输出功率0.5W(1.4V)；⑷测量高频输入电平为1mV(60dBuV)时的音频失真；⑸提高高频输入电平到100mV(100dBuV)，并重新调整音量电位器，使音频输出为标准输出功率0.5W；⑹测定此时的音频过载失真（10% THD+N）。
收音机指标测试方法及仪器
收音机指标测试方法及仪器收音机是一种电子设备，用来接收和放音广播节目。
在生产和销售之前，需要对收音机的性能进行指标测试，以确保其质量和功能符合要求。
本文将介绍收音机的指标测试方法和常用仪器。
一、指标测试方法：1.接收灵敏度测试：指在特定信噪比下，收音机能接收到的最小输入信号强度。
测试方法一般是通过改变输入信号的强度，记录收音机能够正常接收的最小输入信号强度。
常用的测试方法包括利用信号发生器和功率计来改变输入信号的强度。
2.选择性测试：指收音机在干扰条件下仍能正常接收并分辨不同的信号。
常用的测试方法是在接收到多个信号的情况下，调整收音机的频率，通过检测输出信号的失真程度来评估收音机的选择性能力。
3.输出功率测试：指收音机能够输出的最大功率。
一般通过直接测量输出功率的方法来进行测试。
4.音频频率响应测试：指在不同频率下，收音机能够输出的音频信号的强度。
测试方法一般是通过改变输入信号的频率，并测量输出音频信号的幅度来评估收音机的频率响应。
5.噪声测试：指收音机本身产生的噪声。
常用的测试方法是将收音机接收到的静音信号进行采样分析，以评估收音机的噪声水平。
6.抗干扰性测试：指收音机在不同干扰条件下的表现。
常见的干扰源包括电磁辐射、邻近频段其他信号的干扰等。
测试方法一般是将干扰源放置在接收机附近，在不同干扰条件下，测试收音机的接收质量。
二、常用仪器：1.信号发生器：用于产生不同频率、幅度和调制方式的信号。
2.功率计：用于测量输入和输出信号的功率。
3.频谱分析仪：用于检测和分析收音机输出信号的频谱信息，包括频率、功率和失真程度等。
4.音频分析仪：用于分析和测量音频信号的频率响应、失真和噪声等指标。
5.干扰源：用于产生不同类型和水平的干扰信号。
6.数据记录仪：用于记录和保存测试数据，便于后续分析和比较。
以上仪器是常用的收音机指标测试仪器，通过这些仪器可以对收音机的性能进行全面的测试，确保其质量和功能符合要求。
在测试过程中，需要按照相关的测试规范和标准进行测试，并记录和保存测试结果，以便后续的质量控制和改进。
移动手机收音机性能测试用例
移动手机收音机性能测试用例1 目的使用信号发生器、音频分析仪测试手机收音机性能，以保证手机收音机性能参数符合设计要求，满足销售与用户的使用。
2 适用范围适用品质部测试移动手机收音机性能。
3 测试内容（1）灵敏度(SENS)（2）接收频带宽度（3）接收解调输出幅度（VPP-mpx）（4）解调输出信噪比（S/N）（5）解调输出信纳比（SINDA）（6）调制信号最大失真度（7）FM干扰验证（FM干扰强度与实际聆听FM干扰）4 接收灵敏度测试（测试用例编号：7.7.1）4.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行，连接示意图如下：4.2 测试步骤1> 将FM测试夹具的标准天线接口接在信号发生器（JSG-1051B）的发射头上，设置JSG-1051B调制信号为1KHz，调制频偏为22 .5KHz；发射频率分别为87.5 MHz、 98MHz、108 MHz，设置完成后将手机固定在夹具上（如上图位置）；2> 设置音频分析仪（KENWOOD VA-2230A）到SINDA功能测试，滤波带宽设为高通200Hz，低通15KHz；ITEM CH HPF PSO LPF SP UNIT SwitchingtimeAVGSSINDA L&R 200Hz A 15KHz FAST dB SS=1.5s N=83> 调节信号发生器（JSG-1051B）RF输出的电平，测试MPX（单声道输出）的信号，当SINDA为26dB的时，信号发生器（JSG-1051B） RF输出的电平即为接收灵敏度。
分别记录87.5 MHz、 98MHz、108 MHz所对应的接收灵敏度。
注：对支持FM外放功能的机型，耦合灵敏度测试须对外放时FM的灵敏度进行测试，测试方法参考耳机灵敏度的测试方法。
4.3 测试预期输出结果被测机接收灵敏度≥标杆样机5 接收频带宽度测试（测试用例编号：7.7.2）5.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
AM-FM收音机电性能测试指导书
Rev.:A1变更记录:Rev.:A11. 目的规范RADIOAM/FM的电性能测试方法，正确指导测试人员测试，确保电性能参数测试的规范性和准确性2. 适用范围本标准规定了RADIOAM/FM的电性能参数的测试和要求本标准适用于研发设计、试产、批量生产的RADIO产品的电性能参数测试3. 引用标准GB／T9374-1988声音广播接收机基本参数测量方法GB／9254-1998无线电骚扰限值和测量方法GB/T6163-1985调频广播接收机测量方法GB 2846调幅广播收音机测量方法GB／T17626.电磁兼容试验和测量技术4．测量条件4.1 环境条件：温度：15～35℃湿度：25～75％大气压力：86～106kPa屏蔽室：为使测量不受外界电磁场干扰的影响，以保证测量的准确性，测量应在屏蔽室内进行。
在标准测量范围内要求屏蔽室对外界电磁干扰的衰减为60～100dB。
4.2 所有测量均需在待测产品和测量仪器预热15分钟后进行。
4.3测试时用AC电源，必须经标准电源稳压器，电压值为额定电压± 2%内，频率 50H Z 或60H Z，测试时用直流电源，必须采用标准直流稳压电源或最新标准电池。
4.4 TONE控制最高，BASS TREBLE EQ中间为准。
4.5各测试仪并联于负荷中，测试必须将输出接到负载(代替喇叭)，耳机输出一般按32Ω或16Ω。
4.6音频额定输出功率大于1W时，标准输出定为500mW，100mW 到1W之间定为50mW，100mW以下为5mW，耳机为1Mw,其标准输出为V = PR 。
5．测试报告《AM/FM新品电性能测试报告》6. 测试方法及参数要求（AM）6.1．信号输入方式是环形天线；调变以30%，1000H Z 作普通标准6.2．环形天线与接收机条状或环形天线必须中央垂直，是其中心相隔60CM， SSG(信号产生器)必须扣减26dB为接收机处电场强度。
6.3．电调谐AM不要微调SSG频率，如：主机为1000KHz，则SSG就为1000KHz。
收音机FM指标测试方法
收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB数即是最大灵敏度。
2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。
3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度22.5 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。
4：IF中频频率将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。
电位器开到最大，此时将高频信号发生器发射10.7MHz的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。
再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。
5：中频抑制将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB数）。
收音机重要指标及测试方法
收錄機的基本測試方法一、AM的各項重要指標的定義、標準及具體測試方法。
1﹑FREQUENCY RANGE（頻率覆蓋範）：A﹑定義：指收音機所能接收頻率的範圍。
B﹑方法：頻率1KHZ，調製度30%,音量輸出標稱電壓,EQ中間。
a)、首先將PVC調到最低端，然後調整高頻信號發生器頻率使信號接收波形最大。
失真度最小，此時的頻率爲最低端頻率。
b)、將PVC調至最高端，照a)方法得到最高端頻率，二者之間的範圍即爲頻率覆蓋範圍。
2、MAXIMUM SENSITIVITY 最大靈敏度：定義：指收音機在最大音量時，輸出信號強度達到標稱功率時的輸入信號強度。
條件：音量最大（EQ在中間）：頻率1KHZ，調製度：30%方法：首先調到所測點輸出最大，波形最正，失真最小，改變高頻發生器的輸出電平，使收音機輸出的信號在標稱電壓，這時侯信號發生器的電平即爲最大靈敏度。
主要測600KHZ、1000KHZ、1400KHZ 三點信號3、SENSITIVITY 20dB S/N(限噪靈敏度)a)、定義：保證有20dB的信噪比的條件下，所具備達到標稱輸出的接收，即20dB S/N限噪靈敏度。
b)、條件:音量標準輸出（EQ中間）。
信號適中，頻率1KHZ，調製度30%。
d)﹑首先調到所測點輸出最大，豪伏表指針打在標稱電壓位置，然後去調製（MOD），再將豪伏表退兩擋，使豪伏表指針與在有信號輸出時重合。
這時高頻信號發生器輸出的電平即為20dB限噪靈敏度。
如果指針不重合，這時可增加或降低高頻信號發生器電平，有時要反復多次調整信號發生器電平和音量大小。
直致使豪伏表指針與在有信號輸出時重合。
注：必須保持接收信號失真最小，波形最正。
分別測600KHZ、1000KHZ、1400KHZ三個點4、IF REJECTION（中頻抑制比）條件：音量標準輸出，頻率1KHZ，調製度30%。
a)、先測出600KHZ頻點的20dB限噪靈敏度。
b)、不用改變收音機頻率，將高頻信號發生器信號的600KHZ改變爲455/465KHZ，然後增加高頻信號發生器的電平，直至使收音機輸出重新達到標準輸出，(偏調455/465KHZ中頻率接收波形最大，最正)，此時將高頻信號發生器的電平減去20dB S/N靈敏度時的電平即是中頻抑制。
收音机性能测试方法
收音机性能测试方法一．AM测试(50MW标准参考值为0、63V)1、最大灵敏度标准电压（U）=标准输出功率(P)×喇叭阻抗(R)测试条件:调制度30(百分号)；输出电平86dB；测试频率600、1000、1400KHZ.将待测机调至600KHZ处并微调高频信号发生器，使波形最高最佳，失真最小，然后减少DB数到标准输出止，则用此时的DB数减去26DB就是600KHZ的最大灵敏度。
(1000与1400KHZ同样测法。
2、有效灵敏度（20DB噪限灵敏度S/N）测试条件同最大灵敏度将待测机VR开至最大，将待测机急剧下降600KHZ点，波形凋至最高，失真最小，然后关VR使毫伏表到标准电压输出去凋制止时将毫伏表量程逆时针两个量程（每量程为-10DB），使指回到标准电压输出处，若指针没回到标准输出电压处，则需继续调整DB数直指针回到标准电压处，则用此时的DB数臧去26DB就是600KHZ的有效灵敏度。
（1000KHZ和1400KHZ的有效灵敏度测试和600KHZ的测试方法一样。
3、最大输出功率；（条件：80(百分号)调制度；输出电平126DB （110DB）；测试频率1000KHZ）保持1000KHZ有效灵敏度测试工序，将测试条件设置为80(百分号)调制度，126DB输出电平，然后将VR开至最大，读取毫伏表指针电压数值，代入功率公式P=U2/R，算出最大功率值。
4、10(百分号)输出功率（测试条件同最大输出功率测试一样）在最大输出功率的基础上关VR，（失真仪设置在30(百分号)、-10DB处）使指针指到10(百分号)处，读出此时毫伏表指针指示电压值，再代入功率公式；P=U2/R得出10(百分号)输出功率值。
5、标准失真度（测试条件：30(百分号)调制度；1000KHZ频率；输出电平100DB）将待测机频率调到1000KHZ处，调高频信号发生器，使示波器波形最高失真最小，调VR使毫伏表指针到标准输出处，直接读取失真仪上百分比就是标准失真度。
收音机性能的测试方法
收音机性能的测试方法一．标准测试条件1.标准测试应在网房内进行.2.测试时周围温度须在20±10℃,湿度控制在80%的范围内.3.测试时用AC电源﹐须经电源稳压﹐电压值为额定电压值的±2%.频率50HZ或60HZ.测试时用直流电源﹐须采用高稳定度且低内阻的直流电源供给器.4．收音机额定输出功率大于1W时﹐标准输出为500MW﹐100MW至1W之间定为50MW﹐100MW 以下定为5MW.5.各测试仪并联于负荷中﹐测试输出须接负载为准﹐耳机输出仅作参考.6.AM的一般测试条件(1)接收信号方式是环状天线 <IRE LOOP ANT>(2)环状天线与接收机条状天线须垂直﹐且其中心相距60CM﹐因此信号发生器输出信号<RF>强度衰减26dB,为接收机天线处电场强度.(3)调制度以调制频率为1000HZ作30%的调制.7.FM的一般测试条件(1)接收信号方式采用FM标准仿真天线(2)连接调频天线须接地.(3)调制频率为1KHZ﹐频偏为22.5KHZ.8.以上为一般要求﹐客户有另外标准﹐则以客户要求为标准进行.二．测试标准1.收音机 AM部分1频率范围﹕<Frequency Range>在收音机基本达到温度稳定状态后﹐将收音机置AM波段位置﹐高频信号发生器调制度为30%,调制频率为400HZ﹐输出接环状天线﹐环状天线中心与被测机磁棒距离60CM﹐并互相垂直.将调谐指针调到最低端﹐调高频信号发生器的频率﹐使收音机达到音频输出最大调谐状态﹐信号输入电平为标准限噪灵敏度电平﹐调节音量控制器﹐使收音机的输出为标准输出﹐此时RF信号的频率就是收音机的低端频率.将收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状态﹐此时RF信号的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity>此指的是收音机所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在AM测试条件下﹐中波选600KHZ﹑1000KHZ﹑1400KHZ作为优选测试频率点.音量调节器最大﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时RF信号强度扣减26dB为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度 <Useable Sensitivity 20dB S/N>此指当收音AM的信噪比为20dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐如用1000KHZ测量时﹐把收音机调谐到1000KHZ﹐调节RF信号的频率为1000KHZ﹐输出电平可先调高些约90dB﹐细调频率使喇叭听到信号声时﹐再细调使输出最大﹐关小音量<音调控制器推到中间位>使毫伏表刚好显示为标准输出电压﹐然后用高频发生器去调制﹐这时收音机只有噪声输出﹐用标准输出电压与噪声电压之比的公式算出噪声电压﹐查表20dB的比值等于10﹐所以S/N等于20dB时噪声电压应为﹕标准电压/噪声电压=10 得出﹕ V噪=标准电压 / 10现以标准测量功率为50MW﹐用8Ω喇叭时标准输出电压为632毫伏为例﹐代入上式计算噪声电压﹕由V噪 = 标准电压 / 10 得﹕ V噪 = 632 / 10 = 63.2<毫伏>计算出噪声电压为63.2毫伏.以此可知﹕用高频发生器去调制后﹐只要噪声输出刚好等于63.2毫伏﹐则信噪比便是20dB﹐但在去调制后﹐噪声电压不一定就等于63.2毫伏﹐可能大或可能小﹐如果噪声电压大时﹐加上调制﹐调高些RF信号的输出电平﹐再把音量关小使毫伏表显示输出标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐如果噪声电压不是高而是低时﹐则加上调制适当降低RF信号的输出电平﹐开大音量使输出达到标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐这样反复多次调节后﹐再去调制﹐直到找出噪声电压刚好为63.2毫伏﹐这时RF信号的输出电平则为S/N等于20dB时的限噪灵敏度.4.中频 <IF Frequency>在AM测试条件下﹐先测出600KHZ频点的20dB S/N灵敏度﹐不改变收音机调谐﹐再将高频信号的600KHZ改为455/465KHZ﹐在20dB S/N灵敏度的基础上增加电平﹐直至收音机输出重新达到标准输出﹐细调455/465KHZ高频频率﹐使接收波形最大﹐最正﹐此时的高频为中频.5.中频抑制 <IF Rejection>表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于600KHZ﹐音量控制开最大﹐改变RF信号的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率600KHZ改为该收音机的AM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 < Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴加高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频<如中频455KHZ>的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频<如中波则高910KHZ>.其测试是收音机与高频信号发生器同谐于1400KHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率1400KHZ加两倍中频﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB7.通频带 <-6dB Band Width>就是单信号选择性为0dB处﹐最靠近调谐点的两个偏调频率点间的频带﹐称为整机通频带﹐用KHZ表示.其测试是收音机与高频信发生器同谐于1000KHZ﹐音量制开最大﹐调节RF信号的输出强度使收音机输出为标准输出﹐然后增加RF信号输出强度的一倍<即6dB>﹐此时输出音频功率会增大﹐再偏调RF信号的频率﹐在调谐点两侧偏调﹐使输出音频功率下降到原标准输出时﹐此时两个频率点间的频带﹐< Δf = f1 – f2 >即为整机通频带.8.选择性 <ACA>表示收音机从干扰信号中选择有用信号的能力﹐主要是鉴别收音机中频回路特性的好差. 其测试是收音机与高频发生器同谐于1000KHZ﹐音量控制器最大﹐调节RF信号的输出强度﹐使输出为标准输出﹐然后把RF信号的频率1000KHZ偏调±10KHZ﹐增加RF信号的输出强度﹐使接收机输出恢复到原来的标准输出﹐此时所增加的信号强度为选择度﹐单度﹕dB 9.信噪比 <S/N Ratio 5MV >就是收音机输出信号电压与噪声电压之比的dB数.其测试是调整在接收机1000KHZ的信号点﹐RF信号的输出电平为100dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.10.自动增益控制特性 <AGC Figure of Merit 100MV >其指收音机天线输入信号强度改变时﹐能自动压缩输出信号变化量的能力.其测试是指收音机与高频信号同谐于1000KHZ测试点﹐RF信号的输出强度为100MV<相当于126dB,没有126dB的高频信号发生器﹐可将环形天线靠近收音机AM天线﹐60CM距离约26dB当量>﹐调节音量控制器使输出为标准输出﹐然后降低RF信号的输出强度﹐使收音机的输出下降10dB﹐此时信号发生器所降低的dB数即为AGC控制范围﹐标准﹕ LIMIT>30dB 11.标称失真 <Distortion 5MV>指收音机接收信号在标准输出时的信号失真.其测试是收音机与高频发生器同谐于1000KHZ﹐RF信号的输出强度为100dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕ %12.过载失真 <Over Load Distortion 100MV ﹑ 80% MOD>此为强信号状态下失真.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出为126dB﹐调制度为80%﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为过载失真.13.HUM AND NOESE AT MIN / MAX VOLUME此为﹕最小/最大音量时的 <交流哼及噪声> 电压其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号输出为126dB﹐30%的调制度﹐音量控制在最小或最大﹐然后去调制﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.14.调制哼 <Modulation Hum 5MV>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于1000KHZ频率点. RF信号的输出强度为100dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调RF信号的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.15.频响 <Frequency Response – 6dB 5MV>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出强度为100dB﹐音量输出控制在标准输出﹔然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位<一般0dB>﹐并调整微调使高频发生器的EXT <HIGH / LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后调频率使毫伏表刻度衰减6dB﹐如往高端调到3.5KHZ﹐刚好衰减6dB﹐则高端频响为3.5KHZ﹐同理往低端调﹐可得到低端频响点. 16.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为100dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率经﹕W = V2 / R <负载>17.最大输出功率 <Maximum Output Power >即为最大音量时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为126dB/100dB﹐音量于最大提升位置﹐观察毫伏表的电压输出值﹐则输出功率经﹕ W = V2 / R <负载>得出.18.停振电压 <Fall Out Voltage>此为收音机本振电路停止工作时的电压<此时已无接收能力>.其测试是收音机与高频发生器同谐于1400KHZ﹐按有限噪声灵敏度测量方法﹐调节音量控制器使收音机为标准输出﹐然后降低工作电压至基本无接收信号输出时止﹐此时的电压即为停振电压.2.收音机FM部份1.频率范围 <Frequency Range >在接收基本达到温度稳定后﹐将收音机置FM波段位置﹐RF信号的输出应连接到收音机FM 天线的PCB<线路板输入端>﹐断开拉杆天线﹐地线则需连接至收音机高频放大的地线﹐一般为PVC地线.输入信号电平为实用灵敏度 <60dB>﹐调制频率为1KHZ﹐频偏为22.5KHZ. 将调谐指针调到最低端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状﹐调节音量控制器﹐使接收机的输出为标准输出﹐此时高频发生器的频率就是收音机的低端频率. 再把收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到调谐状态﹐此时发生器的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity >此指的是收音机的所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在FM测试条件下﹐选90MHZ,98MHZ,106MHZ作为优选测试频率点.音量调节器最大〔EQ 中间〕﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时信号发生器的强度为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度〔Useable Sensitivity 30dB S/N 〕此指当收音FM的信噪比为30dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐先测90MHZ﹐使收音机与高频发生器同谐于90MHZ测试点﹐调节音量控制器使输出为标准输出﹐然后去调制﹐使毫伏表衰减30dB<需反复调节>.以同样方法可得到98MHZ﹑106MHZ频点的30dB限噪灵敏度.4.中频〔IF Frequency 〕其测试是收音机与高频发生器同谐于90MHZ频率点﹐先测出此点的30dB﹐SX限噪灵敏度﹐然后将RF信号频率改为10.7MHZ﹐并加大RF信号输出电平﹐直至输出回到原标准输出值〔微调10.7MHZ频率使输出最大〕﹐此时高频信号发生器的频率即为收音机的中频频率.5.中频抑制〔IF Rejection〕表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于90MHZ﹐音量控制开最大﹐改变RF的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率90MHZ改为该接收机的FM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 <Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴别高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频〔如FM则高21.4MHZ〕.其测试是收音机与高频信号发生器同谐于106MHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率106MHZ加两倍中频〔实时21.4MHZ〕﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB.7. 3dB限幅灵敏度 <Limiting Sensitivity --3dB>指使标准输出下降3dB时﹐高频信号的电平值即为"限噪灵敏度".其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF信号的输出电平为1MV <相当于60dB>﹐调节音量控制器使收音机为标准输出.再降低高频发生器的输出电平﹐使收音机的输出下降3dB﹐此时的RF信号的输出电平即为限幅灵敏度.8.信噪比<S/N Ratio 1MV>其测试是调整在收音机98MHZ的信号点﹐RF信号的输出电平为60dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.9.自动频率控制范围 <AFC Hold Range 1MV>其测试是指收音机与高频发生器同谐于98MHZ测试点﹐RF信号的输出强度为60dB﹐调节音量控制器使输出为标准输出.降低RF信号的输出频率﹐使收音机的输出下降3dB <记下此时信号发生器的电平>﹕再调高RF信号的频率﹐同样使收音机的输出比原标准输出下降3dB.升高后的RF信号频率减去降低后的RF频率即为所求﹐例﹕频点98MHZ在97.7MHZ和98.2MHZ分别降低3dB﹐则﹕AFC = 98.2MHZ – 97.7MHZ = 0.5MHZ10.调幅抑制 <AM Suppression 1MV>表示调频收音机对输入信号中调幅成分的抑制能力.其测试是收音机与高频发生器同谐于98MHZ﹐RF信号的输出强度为60dB,调节音量控制器使输出为标准输出.然后去调制 <RF信号频率不变>﹐将调制方式改为AM﹑400HZ﹑30%,升高RF输出电平﹐使收音机回到标准输出﹐此时所增加的电平值为所求.11.标称失真 <Distortion 1MV>指收音机标准输出时的信号失真.其测试是收音机与高频发生器同谐于98MHZ﹐RF输出强度为60dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕%12. HUM AND NOESE AT MIN/MAX VOLUME此为﹕最小/最大音量时的<交流哼及噪声>电压其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB,然后去调制﹐音量控制在最小或最大﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.13.调制哼 <Modulation Hum>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调高频发生器的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.14.频响 <Frequency Response – 6dB>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音量输出控制在标准输出:然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位 <一般0dB>﹐并调整微调使高频发生器的EXT<HIGH/LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后将低频发生器往低频端调﹐使标准输出下降6dB﹐同样往高频端上调﹐同样下降6dB﹐则低端和高端的频点都可得到.15.立体声点灯灵敏度 <Stereo Indicator Sensitivity>指接收立体声信号需要的最小强度.即立体灯刚点亮时的输入信号电平.其测试是收音机与高频发生器同谐于98MHZ﹐调制频率1KHZ﹐±22.5KHZ﹐RF输出为60dB ﹐控制音量在标准输出.按下stereo键﹐使输出为立体声信号状态﹐再将调制度改为100%﹐将立体声信号发生器设于R或L声道输出﹐此时收音机的立体灯将点亮.然后降低RF信号电平﹐直至收音机的STEREO灯刚好息灭﹐此时的RF电平值即"立体声点灯灵敏度".16.信道分离度 <Channel Separation>指立体声左﹑右声道信号分离度.其测试是收音机与高频发生同谐于98MHZ<调制在﹕1KHZ% ±22.5KHZ%>﹐RF输出为60dB﹐控制音量在标准输出.设置立体声在R信道﹐调节音量控制使输出在标准状态﹐视此为0dB状态.改变立体声信号在L信道﹐此时R声道为串音输出 <L串音至R>﹐此时毫伏表有刻度指示﹕dB标称状态的dB值 <0dB>和dB的差值﹐即为所求分离度.测L信道分离度方法同R信道.17.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于98MHZ﹐高频发生器输出为60dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率为 : W = V2 / R <负载>.18.最大输出功率 <Maximum Output Power 75KHZ DEV>指当音量开到最大时的功率.其测试是接收音机与高频发生器同谐于98MHZ频率点﹐RF输出强度为60dB﹐频偏±75KHZ ﹐音量控制开到最大﹐读出此时毫伏表的电压﹐则输出功率为: W = V2 / R<负载>.。
调频收音机性能测试方法
東莞石碣山進電子廠版本: A1版頁數:1 /121 適用範圍:1.1 本測試方法適用於調頻無線廣播接收機(以下簡稱接收機)性能之評價.1.2 本測試方法所稱之接收機,包括內附可推動喇叭或耳機之聲頻放大器的接收機以及未附可推動喇叭或耳機之聲頻放大器的調諧器.2 標準測試條件:2.1 標準測試埸所:應在對於外界射頻信號有充分隔離能力之隔離室內.2.2 標準測試環境:一般狀況,環境溫度為25±3℃,相對濕度65±20%.判斷上有疑義時,環境溫度必須為25±2℃,相對濕度65±5%.2.3 電壓及電流值:測試時使用之電壓及電流值以有效值表示.2.4 標準電源:2.4.1 交流電源接收機:以該接收機規格電源電壓±2%,電源頻率±2 Hz,且總諧波失真度低於2%.2.4.2 電池電源接收機:可使用該接收機所指定之同型規格的全新電池或以模擬電池特性之直流電源供給器替代之.其電壓為電池額定電壓±3%內.2.4.3 交直流兩用之接收機交直流兩種電源均應測試.2.5標準測試頻率點:除特殊規定外,測試之信號載波頻率為90MHz,98MHz,106MHz三點,僅測試一點時,則為98MHz.2.6 標準測試調變:2.6.1 調變率:將聲頻信號在載波頻率上作調變時,其載波頻率偏移量與規定之最大系統偏移量之百分比.2.6.2 單音最大系統調變:偏移±75KHz.2.6.3 立體最大系統調變:19KHz±2Hz的指引信號之頻率偏移為±7.5 KHz(10%)主頻道及副頻道信號之總頻率偏移為±67.5KHz(90%).2.6.4 單音標準測試調變:以調變頻率1000Hz作30%之頻率調變(頻率偏移±22.5KHz).2.6.5 立體標準測試調變:以調變頻率1000Hz對主頻道信號作45%之頻率調變(頻率偏移±33.75KHz)及副頻道信號作45%之頻率調變(頻率偏移±33.75KHz).依調變信號方式僅作左頻道或右頻道調變(簡稱單左或單右方式).東莞石碣山進電子廠版本: A1版頁數:2 /12東莞石碣山進電子廠版本: A1版頁數:3 /12東莞石碣山進電子廠版本: A1版頁數:4 /12東莞石碣山進電子廠版本: A1版頁數:5 /12東莞石碣山進電子廠版本: A1版頁數:6 /12東莞石碣山進電子廠版本: A1版頁數:7 /12東莞石碣山進電子廠版本: A1版頁數:8 /12東莞石碣山進電子廠版本: A1版頁數:9/12東莞石碣山進電子廠版本: A1版頁數:10 /12東莞石碣山進電子廠版本: A1版頁數:11/12東莞石碣山進電子廠版本: A1版頁數:12/12。
收音机测试
收音机测试AM测试方法：1、 AM10%失真率的测试AM10%失真率的测试是在最大输出功率的基础上进行，调制度为80%，失真率的百分比量级打于10处，调节被测机的音量，使百分率的指针刚好打于10处，此时，记下电压表的读数，把读数代入公式P=V2÷R，算出结果则是被测机的AM最大输出功率。
2、 AM失真率的测试失真率的测试同样是在测试最大输出功率的基础上进行，只是调制度打于30%，关小音量使毫伏表指于0.63伏，失真表上的百公比为该机的失真率。
3、 AM中频妨害比的测试中频妨害比是测试获得同时输出时的中频信号输入强度和接收机的调谐频率的信号输入强度之比。
信号发生器的发射频率打于600KHZ，调制度为30%，调制频率为400KHZ，接收该频率并固定电位器位置。
然后把信号发生器的发射频率打于接收机的中频频率，此时毫伏表的指示会下降，再调信号发生器的输出电平使毫伏表的指针回到原来的位置，用这时的输出电平减去上一次的输出电平的差值，则是中频妨害比的DB值。
4、 AM选择性的测试接收机从接收频带频率中将不需要之相近电台信号频率与所希望接收的信号频率予以衰减的能力。
信号发生器的发射频率打于1000KHZ，调制频率1KHZ，调制度30%，接收机接收此频率（即最大灵敏度）信号发生器的频率调偏±10KHZ，此时毫伏表的指示会下降，然后增大信号发生器的输出电平，使被测机的输出达到原来的位置，此时加大后的DB数与原来的DB数的差值，即为选择性。
5、 AM AGC的测试信号发生器的频率打于1000KHZ，调制频率1KHZ，调制度30%，输出电平100DB，接收此频率并调节音量电位器，使指针位于0DB位置，这时减少信号发生器的输出电平，使接收机的输出下降10DB，记下此时信号发生器的电平读数，用100DB减去此读数，结果则为AGC的DB值。
6、 AM 6DB之频带宽的测试测量接收机对杂频信号的排斥比信号发生器的频率打于1000KHZ，调制频率1KHZ，调制度为30%，接收此信号并加大DB 数，使指针位于0DB（最大灵敏度），然后将信号发生器的输出电平增加6DB，此时毫伏表的指示值会上升，将信号发生器的频率增加和减少，使毫伏表的指示值回到原来的位置（0DB），此时，上下两频率之差则为6DB之频带宽。
收音机的测试
选择ACVREL，去调制信号FM-SIG，记录此时显示值
≥36dB
注：测试仪器的输出电平显示以EMF dBu为单位，而指标要求以dBu为单位，两个单位的换算公式约为EMF dBu=dBu
EUT：设为自动搜台，记录所能搜索到的最高和最低频率点。
88MHz~108MHz
9
频率特性
信号发生器：1KHz调制频率，±22.5KHz频偏，载频98MHz，输出电平63EMF dBu；选择EXT.；
音频分析仪：打开output，200HzHPF/15KHz，调节音频分析仪上面的GEN-L，直到信号发生器的HIGH和LOW灯都熄灭，选择ACVREL，将SP设置为SLOW；
——
3
单声道信噪比（不计权）
信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；
EUT：音量调到三格，频率调谐到98MHz；
音频分析仪：200Hz HPF、15KHz LPF，选择ACV档―REL dB，选择S/N档；
此时将信号发生器FM-SIG关闭，记录音频分析仪屏幕上显示的数值。
信号发生器：1KHz调制频率，±75KHz频偏，载频分别为88MHz、98MHz、108MHz，输入电平63EMF dBu；
EUT：频率分别调谐到88MHZ、98MHz、108MHz，音量调到三格；
音频分析仪：200Hz HPF、15KHz LPF，选择ACV档―REL dB，选择S/N档；
此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。
≤32dBu
6
收音特性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收音机性能的测试方法一．标准测试条件1.标准测试应在网房进行。
2.测试时周围温度须在20±10℃,湿度控制在80%的围。
3.测试时用AC电源﹐须经电源稳压﹐电压值为额定电压值的±2%.频率50HZ或60HZ.测试时用直流电源﹐须采用高稳定度且低阻的直流电源供给器。
4．收音机额定输出功率大于1W时﹐标准输出为500MW﹐100MW至1W之间定为50MW﹐100MW 以下定为5MW。
5.各测试仪并联于负荷中﹐测试输出须接负载为准﹐耳机输出仅作参考。
6.AM的一般测试条件(1)接收信号方式是环状天线 (IRE LOOP ANT)(2)环状天线与接收机条状天线须垂直﹐且其中心相距60CM﹐因此信号发生器输出信号(RF)强度衰减26dB,为接收机天线处电场强度。
(3)调制度以调制频率为1000HZ作30%的调制。
7.FM的一般测试条件(1)接收信号方式采用FM标准仿真天线(2)连接调频天线须接地。
(3)调制频率为1KHZ﹐频偏为22.5KHZ.8.以上为一般要求﹐客户有另外标准﹐则以客户要求为标准进行。
二．测试标准1.收音机 AM部分1频率围﹕(Frequency Range)在收音机基本达到温度稳定状态后﹐将收音机置AM波段位置﹐高频信号发生器调制度为30%,调制频率为400HZ﹐输出接环状天线﹐环状天线中心与被测机磁棒距离60CM﹐并互相垂直。
将调谐指针调到最低端﹐调高频信号发生器的频率﹐使收音机达到音频输出最大调谐状态﹐信号输入电平为标准限噪灵敏度电平﹐调节音量控制器﹐使收音机的输出为标准输出﹐此时RF信号的频率就是收音机的低端频率。
将收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状态﹐此时RF信号的频率就是收音机的高端频率。
2.最大灵敏度 (Maximum Sensitivity)此指的是收音机所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度。
在AM测试条件下﹐中波选600KHZ﹑1000KHZ﹑1400KHZ作为优选测试频率点。
音量调节器最大﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时RF信号强度扣减26dB为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度 (Useable Sensitivity 20dB S/N)此指当收音AM的信噪比为20dB时﹐输出标准功率所需要的最小输入信号电平。
其测量装置及测量方法与第二项相同﹐如用1000KHZ测量时﹐把收音机调谐到1000KHZ ﹐调节RF信号的频率为1000KHZ﹐输出电平可先调高些约90dB﹐细调频率使喇叭听到信号声时﹐再细调使输出最大﹐关小音量(音调控制器推到中间位)使毫伏表刚好显示为标准输出电压﹐然后用高频发生器去调制﹐这时收音机只有噪声输出﹐用标准输出电压与噪声电压之比的公式算出噪声电压﹐查表20dB的比值等于10﹐所以S/N等于20dB时噪声电压应为﹕标准电压/噪声电压=10 得出﹕ V噪=标准电压 / 10 现以标准测量功率为50MW﹐用8Ω喇叭时标准输出电压为632毫伏为例﹐代入上式计算噪声电压﹕由V噪 = 标准电压 / 10 得﹕ V噪 = 632 / 10 = 63.2(毫伏) 计算出噪声电压为63.2毫伏。
以此可知﹕用高频发生器去调制后﹐只要噪声输出刚好等于63.2毫伏﹐则信噪比便是20dB﹐但在去调制后﹐噪声电压不一定就等于63.2毫伏﹐可能大或可能小﹐如果噪声电压大时﹐加上调制﹐调高些RF信号的输出电平﹐再把音量关小使毫伏表显示输出标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐如果噪声电压不是高而是低时﹐则加上调制适当降低RF信号的输出电平﹐开大音量使输出达到标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐这样反复多次调节后﹐再去调制﹐直到找出噪声电压刚好为63.2毫伏﹐这时RF信号的输出电平则为S/N等于20dB时的限噪灵敏度。
4.中频 (IF Frequency)在AM测试条件下﹐先测出600KHZ频点的20dB S/N灵敏度﹐不改变收音机调谐﹐再将高频信号的600KHZ改为455/465KHZ﹐在20dB S/N灵敏度的基础上增加电平﹐直至收音机输出重新达到标准输出﹐细调455/465KHZ高频频率﹐使接收波形最大﹐最正﹐此时的高频为中频。
5.中频抑制 (IF Rejection)表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制。
其测试是收音机与高频发生器同谐于600KHZ﹐音量控制开最大﹐改变RF信号的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率600KHZ改为该收音机的AM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制。
单位﹕dB6.镜像抑制 ( Image Rejection)其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴加高频回路或天线回路对镜像信号的抗据能力。
镜像频率﹕是指频率高于本机振荡频率一个中频(如中频455KHZ)的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频(如中波则高910KHZ)。
其测试是收音机与高频信号发生器同谐于1400KHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率1400KHZ加两倍中频﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB7.通频带 (-6dB Band Width)就是单信号选择性为0dB处﹐最靠近调谐点的两个偏调频率点间的频带﹐称为整机通频带﹐用KHZ表示。
其测试是收音机与高频信发生器同谐于1000KHZ﹐音量制开最大﹐调节RF信号的输出强度使收音机输出为标准输出﹐然后增加RF信号输出强度的一倍(即6dB)﹐此时输出音频功率会增大﹐再偏调RF信号的频率﹐在调谐点两侧偏调﹐使输出音频功率下降到原标准输出时﹐此时两个频率点间的频带﹐( Δf = f1 – f2 )即为整机通频带。
8.选择性 (ACA)表示收音机从干扰信号中选择有用信号的能力﹐主要是鉴别收音机中频回路特性的好差。
其测试是收音机与高频发生器同谐于1000KHZ﹐音量控制器最大﹐调节RF信号的输出强度﹐使输出为标准输出﹐然后把RF信号的频率1000KHZ偏调±10KHZ﹐增加RF信号的输出强度﹐使接收机输出恢复到原来的标准输出﹐此时所增加的信号强度为选择度﹐单度﹕dB 9.信噪比 (S/N Ratio 5MV )就是收音机输出信号电压与噪声电压之比的dB数.其测试是调整在接收机1000KHZ的信号点﹐RF信号的输出电平为100dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出。
标准输出功率相应电压与噪声之比的dB数即为信噪比。
10.自动增益控制特性 (AGC Figure of Merit 100MV )其指收音机天线输入信号强度改变时﹐能自动压缩输出信号变化量的能力.其测试是指收音机与高频信号同谐于1000KHZ测试点﹐RF信号的输出强度为100MV(相当于126dB,没有126dB的高频信号发生器﹐可将环形天线靠近收音机AM天线﹐60CM距离约26dB当量)﹐调节音量控制器使输出为标准输出﹐然后降低RF信号的输出强度﹐使收音机的输出下降10dB﹐此时信号发生器所降低的dB数即为AGC控制围﹐标准﹕ LIMIT>30dB 11.标称失真 (Distortion 5MV)指收音机接收信号在标准输出时的信号失真。
其测试是收音机与高频发生器同谐于1000KHZ﹐RF信号的输出强度为100dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真。
单位﹕ %12.过载失真 (Over Load Distortion 100MV ﹑ 80% MOD)此为强信号状态下失真。
其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出为126dB﹐调制度为80%﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为过载失真。
13.HUM AND NOESE AT MIN / MAX VOLUME此为﹕最小/最大音量时的 (交流哼及噪声) 电压其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号输出为126dB﹐30%的调制度﹐音量控制在最小或最大﹐然后去调制﹐观察毫伏表的刻度值即为最小或最大”哼”电压值。
14.调制哼 (Modulation Hum 5MV)表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度。
其测试是收音机与高频发生器同谐于1000KHZ频率点. RF信号的输出强度为100dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出。
然后去调制﹐改变收音机交流电源插头方向﹐并微调RF信号的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声。
15.频响 (Frequency Response – 6dB 5MV)此指当调制频率改变时﹐使收音机输出下降6dB时的特性。
其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出强度为100dB﹐音量输出控制在标准输出﹔然后将高频发生器输出选择在”EXT”外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位(一般0dB)﹐并调整微调使高频发生器的EXT (HIGH / LOW电平)灯点亮。
先将低频信号发生器设置在1KHZ频率﹐然后调频率使毫伏表刻度衰减6dB﹐如往高端调到3.5KHZ﹐刚好衰减6dB﹐则高端频响为3.5KHZ﹐同理往低端调﹐可得到低端频响点。
16.10%失真输出功率 (10% THD Output Power)当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为100dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率经﹕W = V2 / R (负载)17.最大输出功率 (Maximum Output Power )即为最大音量时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为126dB/100dB﹐音量于最大提升位置﹐观察毫伏表的电压输出值﹐则输出功率经﹕ W = V2 / R (负载)得出.18.停振电压 (Fall Out Voltage)此为收音机本振电路停止工作时的电压(此时已无接收能力).其测试是收音机与高频发生器同谐于1400KHZ﹐按有限噪声灵敏度测量方法﹐调节音量控制器使收音机为标准输出﹐然后降低工作电压至基本无接收信号输出时止﹐此时的电压即为停振电压。
