光学系统设计七个例子
第6章光学系统设计.
人眼的结构
巩膜
脉络膜 网膜
角膜
虹彩 前室
视轴
水晶体 后室
黄斑 盲点
简约眼
眼睛简化成一个折射球面的模型,即简约眼
折射面的曲率半径 像方介质的折射率 网膜的曲率半径 物方焦距 像方焦距 光焦度
5.56mm 1.333 9.7 mm -16.70mm 22.26 mm 59.88D
屈光度D=1/f, f表示焦距。一般以焦距1米的透镜屈光度为1 D(即❖正常人眼完全放松时,眼睛的远点在无限 远,则称其为正常眼,反之,称为非正常 眼。非正常眼主要有以下三种类型: ❖ 近视眼:远点距为负值,有限远 ❖ 远视眼:远点距为正值,有限远 ❖ 散光眼: 两个垂直子午面的远点距不同
近视眼
-r
远视眼:
r
真空光电器件
光电探测器
固体光电器件
c v
由 vc2vvv ,上式可写为:
v
(6-14) (6-15)
因此,稳波长实质就是稳光频,即要采用稳频技术。另,稳频对稳功 率也有作用。
(4)激光束的漂移。 虽然He-Ne激光具有很好的方向性和单色性,但它也是有漂移的,当
作用精密尺寸测量和准直测量时尤应注意。
半导体激光器: 简称LD,它是用半导体材料制成的面结型的二极管。 原理图如图6-11、6-12所示
3.空间光强分布特征
由于光源发光的各向异性,许多光源的发光强度在各个方向是不同 的。若在光源辐射光的空间某一截面上,将发光强度相同的点连线, 就得到该光源在该截面的发光强度曲线,称为配光曲线,如图6-7所示 为HG500型发光二极管的配光曲线。
为提高光的利用率,一般选择发光强度高的方向作为照明方向。为 了充分利用其他方向的光,可以用反光罩,反光罩的焦点应位于光源 的发光中心。
ZEMAX的7个小例子
现在从主菜单条中选择“工具”菜单下的“最佳化(Optimization)”,会显示最佳化工具对话框。注意“自动更新(Auto Update)”复选框。如果这个选项被选中,屏幕上当前所显示的窗口(如光学特性曲线图)会按最佳化过程中镜头的改变而被自动更新。在该复选框中单击选择自动更新,然后单击“自动(Automatic)”,ZEMAX会很快地减少评价函数。单击“退出(Exit)”关闭最佳化对话框。
课程2:双透镜(a doublet)
知识点:产生结构视图和视场曲率图,定义边缘厚度解,定义视场角
一个双透镜包括两片玻璃,通常(但不一定)是胶合的,因此它们有一个共同的曲率。通过使用两片具有不同色散特性的玻璃,一阶色差可以被矫正。也就是说,我们需要得到抛物线形的多色光焦点漂移图(Chromatic Focal Shift),而不是直线的。这反过来会产生较好的像质。现在,我们保持先前100mm焦距和在轴上的设计要求,我们下面将会加入视场角。
如果你在先前的例子中,仍然保留了评价函数,那么,你就不需要重新创建评价函数。否则,请重新创建一个评价函数,包括EFFL操作数,如前一个例子所描述的设置方法。
开始数据输入如上图所示。
现在,从主菜单下选择“工具”-“最佳化”,单击“自动”。评价函数会开始减小,等它停止后单击“退出”。显示多色光焦点漂移图,看看我们是否已有了一些提高(如果你的屏幕上还没有准备好,选择“Analysis”,“Miscellaneous(各种的)”,“Chromatic Focal”)。它应该与图E2-2类似。
当波像差约等于或小于四分之一波长时,镜片要考虑“衍射极限。显然,我们的单透镜并没有达到衍射极限。为了提高此光学系统(或任何光学系统)的性能,设计者必须判断哪一种像差限制了其性能,以及什么操作可以用来改正。从光线图(图E1-3)中,可较明显地看出,色差(Chromatic aberration)是其主要像差。(另一方面,它可能不明显,可再看其他的一些能够提供有关光线图的建议的好书。)

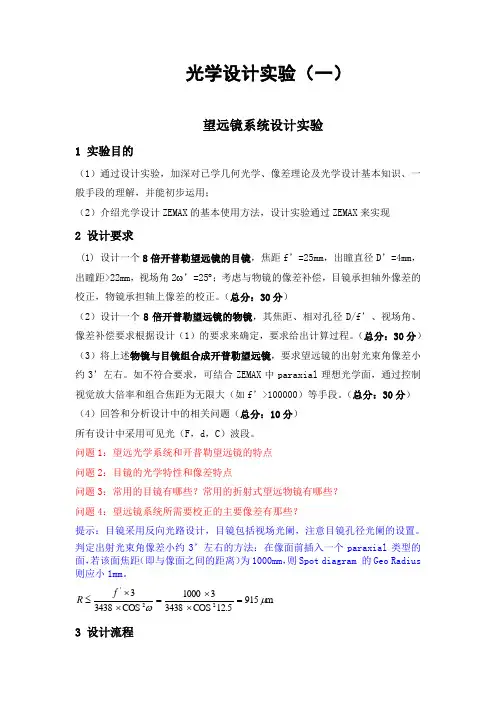

光学设计实验(一)望远镜系统设计实验
光学设计实验(一)望远镜系统设计实验1 实验目的(1)通过设计实验,加深对已学几何光学、像差理论及光学设计基本知识、一般手段的理解,并能初步运用;(2)介绍光学设计ZEMAX 的基本使用方法,设计实验通过ZEMAX 来实现 2 设计要求(1) 设计一个8倍开普勒望远镜的目镜,焦距f’=25mm ,出瞳直径D ’=4mm ,出瞳距>22mm ,视场角2ω’=25︒;考虑与物镜的像差补偿,目镜承担轴外像差的校正,物镜承担轴上像差的校正。
(总分:30分)(2)设计一个8倍开普勒望远镜的物镜,其焦距、相对孔径D/f ’、视场角、像差补偿要求根据设计(1)的要求来确定,要求给出计算过程。
(总分:30分)(3)将上述物镜与目镜组合成开普勒望远镜,要求望远镜的出射光束角像差小约3’左右。
如不符合要求,可结合ZEMAX 中paraxial 理想光学面,通过控制视觉放大倍率和组合焦距为无限大(如f ’>100000)等手段。
(总分:30分)(4)回答和分析设计中的相关问题(总分:10分)所有设计中采用可见光(F ,d ,C )波段。
问题1:望远光学系统和开普勒望远镜的特点问题2:目镜的光学特性和像差特点问题3:常用的目镜有哪些?常用的折射式望远物镜有哪些? 问题4:望远镜系统所需要校正的主要像差有那些?提示:目镜采用反向光路设计,目镜包括视场光阑,注意目镜孔径光阑的设置。
判定出射光束角像差小约3’左右的方法:在像面前插入一个paraxial 类型的面,若该面焦距(即与像面之间的距离)为1000mm ,则Spot diagram 的Geo Radius 则应小1mm 。
m 91512.5COS 343831000COS 3438322'μω=⨯⨯=⨯⨯≤f R 3 设计流程所谓光学系统设计就是根据使用要求,来决定满足使用要求的各种数据,即决定光学系统的性能参数、外形尺寸和各光组的结构等。
因此我们可以把光学设计过程分为4个阶段:外形尺寸计算、初始结构的计算和选择、象差校正和平衡以及象质评价。
光学设计实例——显微镜物镜、双高斯照相物镜
底片尺寸(36mm×24mm)是打印纸 的1/7.06倍, 则底片上成像弥散斑直径为 0.003/7.06=0.00042英寸=0.0107mm;
对于一个真正的照相系统,通常对 MTF Nhomakorabea更复杂的技术要求。
8
146
双高斯物镜设计实例
双高斯物镜
双高斯物镜是一个对称型结构,借以校正垂轴像差——彗差、畸变和垂轴色差, 因此其每一半应能校正轴向像差——球差、像散、场曲和轴向色差;保持其对称性很 重要。 为校正场曲,必须有两个正负光焦度且分离的薄透镜组,最简单的就是弯月厚透 镜;高斯结构的特点是凸面靠外,这有利于其提高相对孔径,但它不能校正球差和轴 向色差,为此把弯月厚透镜变成双胶合透镜,但双胶合透镜内的光焦度分配主要考虑 的是校正场曲,轴向色差可能得不到很好校正,为此又加了一个分离的正透镜,它也 分担了双胶合正透镜的一部分光焦度。 用正负光焦度分配校正场曲;有了正负光焦度的透镜,选择折射率并弯曲透镜, 可使球差校正,选择色散可以使轴向色差校正。光阑的恰当位置可以使像散校正。
18
双高斯物镜设计实例(Zemax数据8) 双高斯物镜设计实例(Zemax数据8) (Zemax数据
19
MTF(47) MTF(47)
20
双高斯物镜设计实例(Zemax数据) 双高斯物镜设计实例(Zemax数据) (Zemax数据
21
MTF(50) MTF(50)
22
11
双高斯物镜设计实例(原始数据) 双高斯物镜设计实例(原始数据)
12
双高斯物镜设计实例(设计结果1) 双高斯物镜设计实例(设计结果1)
13
双高斯物镜设计实例(设计结果2) 双高斯物镜设计实例(设计结果2)
14

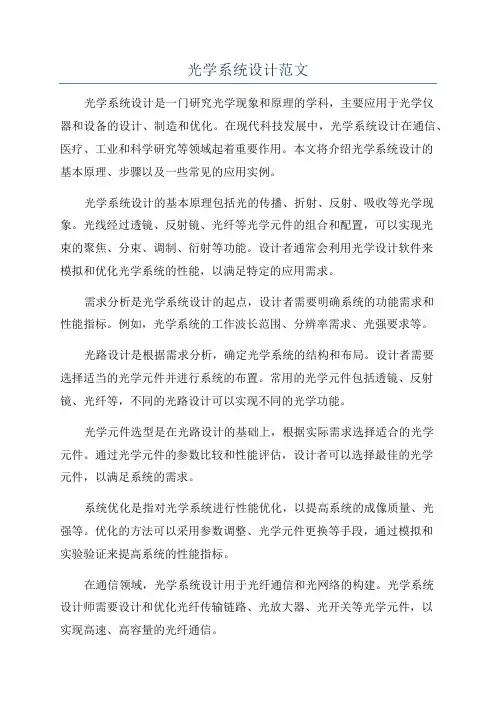

光学系统设计范文
光学系统设计范文光学系统设计是一门研究光学现象和原理的学科,主要应用于光学仪器和设备的设计、制造和优化。
在现代科技发展中,光学系统设计在通信、医疗、工业和科学研究等领域起着重要作用。
本文将介绍光学系统设计的基本原理、步骤以及一些常见的应用实例。
光学系统设计的基本原理包括光的传播、折射、反射、吸收等光学现象。
光线经过透镜、反射镜、光纤等光学元件的组合和配置,可以实现光束的聚焦、分束、调制、衍射等功能。
设计者通常会利用光学设计软件来模拟和优化光学系统的性能,以满足特定的应用需求。
需求分析是光学系统设计的起点,设计者需要明确系统的功能需求和性能指标。
例如,光学系统的工作波长范围、分辨率需求、光强要求等。
光路设计是根据需求分析,确定光学系统的结构和布局。
设计者需要选择适当的光学元件并进行系统的布置。
常用的光学元件包括透镜、反射镜、光纤等,不同的光路设计可以实现不同的光学功能。
光学元件选型是在光路设计的基础上,根据实际需求选择适合的光学元件。
通过光学元件的参数比较和性能评估,设计者可以选择最佳的光学元件,以满足系统的需求。
系统优化是指对光学系统进行性能优化,以提高系统的成像质量、光强等。
优化的方法可以采用参数调整、光学元件更换等手段,通过模拟和实验验证来提高系统的性能指标。
在通信领域,光学系统设计用于光纤通信和光网络的构建。
光学系统设计师需要设计和优化光纤传输链路、光放大器、光开关等光学元件,以实现高速、高容量的光纤通信。
在医疗领域,光学系统设计用于医疗影像设备的设计和制造。
例如,X射线、CT、MRI等医疗影像设备都需要光学系统来接收、聚焦和检测光信号,以获取生物组织的影像信息。
在工业领域,光学系统设计用于光学仪器的制造。
例如,显微镜、激光切割机、光学传感器等都需要精密的光学系统来实现高分辨率、高精度的成像和测量。
在科学研究领域,光学系统设计用于实验仪器和装置的设计。
例如,激光器、光谱仪、显微镜等科研仪器都需要光学系统来实现特定的实验操作和测量。
Zemax光学设计:热成像系统的设计实例
Zemax光学设计:热成像系统的设计实例红外光谱有三个大气“窗口”,在这三个波段大气吸收比较小。
其中一个是1到3um,另一个是3到5um,第三个是8到12um。
热成像也叫红外成像。
红外和可见光设计之间的最大区别是,在可见光中几乎都是物的反射光成像,而在红外则是物自身辐射成像。
红外物镜与可见光物镜的主要区别在于材料。
由于玻璃中含有羟基(OH-),在近红外有很强的吸收峰,普通光学玻璃最多只能工作到 2.8um左右的近红外,中远红外光学系统则完全依赖红外材料。
1.光子探测温度为 T(单位为K)的黑体,其辐射的光子数量为:其中,M 表示每秒钟、每平方厘米表面、每厘米波长的光子辐射量,c 表示真空中的光速,单位为厘米每秒,λ表示以厘米为单位的波长。
因为在多数热成像系统中,探测的是物所发射的光子数与其背景所发射的光子数之间的差值,因此信号探测与下式成正比其中ΔT表示物和背景的温差。
下表给出了物体在常温下293K(20 度)的辐射出射度,也给出了每度(单位为K)的信号。
由这个表格可以看出,物体在这个温度下,在大气窗口8-12um 的辐射出射度比 3-5um波段的大30倍左右,信号则大了15倍。
对于热成像,探测器探测的是辐射通量而不是光子数,所以这两个比例具有相同的意义。
在多数情况下,这两个波段的光学设计是明显不同的,因为它们所使用的透射材料是不同的。
而有些系统为了同时包括这两个波段,能够使用的适合材料就更加受限。
在8-12um 波段,常用材料如下表:锗是最广泛使用的材料,它的折射率高且色散小。
硒化锌和硫化锌可以作为校色差的负元件。
在3-5um波段,常用材料如下表:在这个波段,锗的色散就没有那么小了,所以在 8-12um 波段的非常有用的锗非球面单透镜,在 3-5um 就没有那么有效了,因为还要校正色差。
但是,可以利用双片式来校正色差,若我们以低色散的硅作为“冕牌”,则锗显然就是最好的“火石”材料。
2.单锗透镜由于在 8 到 12um 波段,锗具有高折射率和低色散的特殊性能,因此只要用锗材料就能制造高性能热成像物镜。
(完整版)光学设计zemax
➢ Sort by Surface 将现有各项Operands 以 Surface number 排序(递增)
➢ Sort by Type 将现有各项Operands 以其类型排序 (递增)
➢ Save 将现有的Tolerance Data 存入一个文件
差) ➢TSTX,TSTY(光学零件表面允许倾斜偏心公
差)
2014.9
光学系统设计
公差操作数(续)
➢TIRR(球差的一半与象散的一半表示的表 面不规则度,单位是光圈单位)
➢TIND(d光折射率允许偏差) ➢TABB(阿贝常数允许偏差)
2014.9
光学系统设计
➢上述设定完成之后,即可进行公差分析 ➢Tools---Tolerancing
2014.9
光学系统设计
➢每个镜片加工公司都有自己的样板库,如 “changchun.tpd”是长春理工某附属工厂 (可见光镜片)、“beijing.tpd”是北京蓝斯 泰克光电(红外镜片)的样板库等。
➢将这些tpd文件拷入“C:\ZEMAX\Testplat”目 录即可进行相应的比对
2014.9
2014.9
光学系统设计
2014.9
光学系统设计
➢Fast Tolerance Mode:
• 此项仅对近轴后焦偏差视为补偿器 (Compensator) 时有效。即在 Tolerances Data Editor 中存在一行有关后焦的补 偿器设定。在Default Tolerance 中选中 Use Focus Comp 就可以生成此补偿器的设定。 此模式比一般模式(没有选中此项)的运算模 式快50 倍。
光学设计实例(完整版)--zhengliban
p: 优化函数结果,v: 变量;
为了使残余结果的平方和最小(最小二乘法),对每 个变量联立方程求解;
重复上述过程直至实现最优化。
光学设计人员的任务
1. 获得并考虑技术要求(需求分析)
2. 选择具有代表性的切入点
前期设计、专利、建立联系、原始推导
3. 建立变量和约束
变量包括:曲率半径-r、厚度-d、空气隙-d、玻璃特性-n、 约束可能是相关结构,如长度、半径等,或者是光线角度、F数等具体的参量
约束可能是相关结构如长度半径等或者是光线角度f数等具体的参量使用程序对结果进行优化评价设计结果重复步骤3和4直至满足设计要求如果结果不满足条件通过添加或分离元件变化玻璃种类等来修改设计然后返回步骤4另一种方法是返回步骤2选择的初始结构可能不合理达不到预期要求进行公差分析估计结果误差透镜加工机械结构与装校要求光学设计软件zemax简介优化实例1单透镜2双胶合透镜3非球面单透镜4激光扩束镜5显微镜物镜6双高斯照相物镜公差计算目的1如果初始结构选不好则再简单的系统也难得到好的结果
按Button Opt ,按出dialog box,预定优化次数,即可进行优化,但之前须 规定Merit Function (优化目标函数)及变量。关于变量,将结构数据框作double click,得有关dialog box,就可以将此结构数据作为变量(variable)或改为Fixed 不变。
关于Merit Function,最简单的做法是用程序内的Default Merit Function,通过 下列方法,即可调用适当的Default Merit Function:
所以这里没有计算能量集中度 Enc 及Huygens Point Spread function, 为 能容易完成这类计算,波像差(OPD,不是RMS)宜小于一个波长,否则必须加 大Sampling 点数,增长时间。
zemax激光光学设计实例与应用
zemax激光光学设计实例与应用
ZEMAX是一种用于光学系统设计和分析的软件工具,它可以应用于激光光学设计与优化。
以下是一些激光光学设计实例及应用。
1. 二极流CO2激光器的光路设计
二极流CO2激光器是一种常见的光学器件,其光路设计需要考虑到多种物理效应。
使用ZEMAX进行二极流CO2激光器光路设计,可以优化光路的效率和性能。
例如,通过添加适当的激光束扩展器可以提高光束质量和稳定性;优化反射镜的性能可以提高激光器的输出功率和效率。
2. 红外光学系统的设计
使用ZEMAX进行光学系统设计可有效提高系统的性能和光学吸收率。
例如,在红外激光器中,设计合适的焦距和两个镜头之间的距离,并对光学系统进行优化,可以显著提高系统的分辨率和成像质量。
3. 光束仿真
另一种常见的激光光学设计应用是光束仿真。
ZEMAX可以用于模拟光束在特定光学系统中的传播和焦聚。
这可以帮助设计师更好地理解光线如何在光学系统中传播。
例如,在激光切割中,设计师可以使用ZEMAX来仿真光束的传播路径和聚焦质量,以优化切割效果。
4. 激光雕刻机的光路设计
激光雕刻机是一种常见的激光光学器件,用于刻蚀或切割材料表面。
在设计激光雕刻机时,需要考虑到多种物理效应,例如材料的吸收率和光束的聚焦度。
使用ZEMAX进行光路设计和优化,可以改善雕刻效果和机器的精度。
Zemax光学设计:一个显微镜照明系统的设计实例
Zemax光学设计:一个显微镜照明系统的设计实例技术指标:设计一个中等倍率显微镜的照明系统。
显微镜的技术规格如下所述:放大倍率:10NA:0.2(CCD对角的1/2)无限远校正系统(infinity corrected ): 12mm成像镜头焦点距离:200mm工作距离:45mm使用的光源:2mm NA=0.25设计仿真:1.显微物镜的设计首先输入系统特性参数,如下:在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”,并按设计要求输入“8.0”:在视场设定对话框中设置3个视场,要选择“Angle”,如下图:在波长设定对话框中,输入F.d.C三个波长,如下图:LDE的结构参数,如下图:查看2D Layout:查看点列图:然后利用Hammer优化进行玻璃替代来决定玻璃材质。
Hammer优化后的LDE:此时,点列图为:查看波前差,可以看到在全视场内都在衍射极限之内。
2.目镜的设计首先输入系统特性参数,如下:在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”,并按设计要求输入“8.0”:3.在视场设定对话框中设置3个视场,要选择“Angle”,如下图:在波长设定对话框中,输入F.d.C三个波长,如下图:LDE的结构参数,如下图:查看2D Layout:查看点列图:3.显微物镜与目镜的续接先物镜进行翻转,可以使用“Reverse Element”工具来进行翻转。
首先,将孔径类型修改为“Float ByStop Size”。
然后,即使原本的系统没有光瞳像差,翻转后的新系统也可能有光瞳像差。
所以,我们需要打开近轴光线瞄准。
我们可以在光线瞄准 (Ray Aiming) 中选择近轴 (Paraxial) 实现这一步操作。
第三,为了防止翻转后系统尺寸发生改变,我们把每个面的半径值锁定住。
第四,根据原系统点列图上的数值来更改视场类型与数值。
典型光学系统与设计
NEC GT1150投影机光学系统实物图
对光学设计而言,设计投影系统,一是要让整体结构尽量紧 凑,尺寸小,重量要轻。此外好的照明系统,和好的物镜都 是设计的关键
投影的小型化趋势
让我们把反射和折反的图放一起比较下
注意: 比较像差的大小要看图像的范围。 这里反射弥散斑范围1000um,而 折射仅40um。所以如果两个放到 一个比例下比较,折反射的像差 远小于反射的
比较下反射和折反的MTF图:
反射
同样,应注意横坐标的范围:
显然折反式在很高的频率仍具有较高的 MTF
折反
影响.
0.61 1.22 L n NA n D
分划板
NA 1 • D 2L
当 5500A
D L
= 0.3m
所以,传统光学显微镜分辨率极限是 2
为提高分辨率,减小波长
从可见光——紫外光—— x射线 1nm 10nm
而更短的波长、电子射线 0.001nm
Go back from History
折射式:伽利略望远镜和多普勒望远镜 反射式 折反共用
折射式
反射式:色差来源于不同的波长通过透镜具 有不同的折射率,因此具有不同的焦距,而 反射镜对不同波长来说反射角是一致的
牛顿望远镜
反射望远镜沒用上透镜,因此沒有折射望远镜的色差问题,现今世界上最好的 望远镜都是反射望远镜,用的都是反射镜面,例如夏威夷毛那基峰的十米Keck 望远镜。
而要定义物体的大小,则必须从 Syetem菜单field data子菜单里录入 这里我们先后考察三个物体,分别为 轴上点、轴外9mm、轴外12.5mm物 体。
定义透镜表面参数
Hale Waihona Puke 设置变量,开始优化 使用默认目标函数
光学设计过程和实际系统举例1
3. 选择物镜和目镜 D D D / f1 2
4. 视场光阑直径 DK
DK 2 f1tg
5. 反射棱镜尺寸
屋脊棱镜作转像系统
光轴倾斜角φ=80°,棱镜斜边AB是角φ的平分线,∠NKB=40°
tgu sin sin 50 0.766 u 37.5
AC
f2 25.01mm, 2 35 , lF 2 8.88mm, lF 2 8.6mm
精确的出瞳距
lz lF 2 f2 13.046mm
2. 物镜焦距 f1
f1 f2 (6) 25mm 150mm
3. 入瞳直径 D ,选择物镜结构
五、目镜的视度调节
A 1000 / r(屈光度)
A 5(屈光度)
5f
' 2
2
1000
目镜的视度调节——满足近视眼和远视眼
举例 开普勒望远镜外形尺寸计算
开普勒望远镜
物镜+目镜 中间实像+负视觉放大率
已知:视觉放大率 Γ,视场角2ω,岀瞳直径 D 、(筒长 L、目镜
焦距 f2 和岀瞳距)三中选一。
取 D4 12.5mm
8. 目镜的视度调节范围
5 f22 5 252 3.125mm
1000 1000
具有棱镜专像系统的望远镜外形尺寸计算
1. 物、目镜焦距
f1
L , 1
f2
1
L1
2. 入瞳直径D 物镜的通光口径
D D D1 D(物镜框为光阑)
棱镜转换成等效空气板后的光路图
D3
D2
2d
tg
n
四、场镜的计算
光学系统设计七个例子
光学系统设计(Zemax初学手册)蔡长青ISUAL 计画团队国立成功大学物理系(第一版,1999年7月29日)前言整个中华卫星二号“红色精灵”科学酬载计画,其量测仪器基本上是个光学仪器。
所以光学系统的分析乃至于设计与测试是整个酬载发展重要一环。
这份初学手册提供初学者使用软体作光学系统设计练习,整个需要Zemax光学系统设计软体。
它基本上是Zemax使用手册中tutorial的中文翻译,由蔡长青同学完成,并在Zemax E. E. 7.0上测试过。
由于蔡长青同学不在参与“红色精灵”计画,所以改由黄晓龙同学接手进行校稿与独立检验,整个内容已在Zemax E. E. 8.0版上测试过。
我们希望藉此初学手册(共有七个习作)与后续更多的习作与文件,使团队成员对光学系统设计有进一步的掌握。
(陈志隆注)(回内容纲目)习作一:单镜片(Singlet)你将学到:启用Zemax,如何键入wavelength,lens data,产生ray fan,OPD,spot diagrams,定义thickness solve以及variables,执行简单光学设计最佳化。
设想你要设计一个F/4单镜片在光轴上使用,其focal length 为100mm,在可见光谱下,用BK7镜片来作。
首先叫出ZEMAX的lens data editor(LDE),什么是LDE呢?它是你要的工作场所,譬如你决定要用何种镜片,几个镜片,镜片的radius,thickness,大小,位置……等。
然后选取你要的光,在主选单system下,圈出wavelengths,依喜好键入你要的波长,同时可选用不同的波长等。
现在在第一列键入0.486,以microns为单位,此为氢原子的F-line 光谱。
在第二、三列键入0.587及0.656,然后在primary wavelength上点在0.486的位置,primary wavelength主要是用来计算光学系统在近轴光学近似(paraxial optics,即first-order optics)下的几个主要参数,如focal length,magnification,pupil sizes等。
光学系统外形尺寸设计实例
光学系统外形尺⼨设计实例万能⼯具显微镜光学系统设计万能⼯具显微镜⽤以瞄准⼯件,属于瞄准定位系统,因此系统的总放⼤功率由瞄准精度来决定。
设瞄准精度(⼀次瞄准的最⼤允许误差)分别为0.5m δµ=、0.8m µ、2m µ ⽤⽶字型虚线瞄准被测件轮廓时,眼睛的瞄准精度为20''30''α=将上⼆式的数值代⼊式(7—8),可得系统的总放⼤率Γ为3250210/mmαδΓ==50或30?,12.5?(⼀)物镜、⽬镜放⼤率的分配及确定物镜所观测的⼯件沿光轴⽅向有⼀定深度,为使⼯作时,镜筒端部与⼯件不致相碰,要求物镜有较⼤的⼯作距离。
例如30Γ=?时,要能测量100mm Φ的⼯件,物镜的⼯作距离应⼤于50mm ,为使总的共轭距不致太长,物镜倍率不宜过⼤。
⽬镜倍率可以适当取⼤⼀些,但也不能太⼤,以免镜⽬距太短,或使分划板的粗糙度要求太细⽽造成加⼯困难。
⽬前国内外通⽤的⽬镜的放⼤率为10?,因此,在选择⽬镜时,应⾸先考虑10?⽬镜。
此例题若选择10?⽬镜,则物镜的倍率分别为5?、3?、1.25?。
这样,物镜倍率也不太⾼。
1.25?物镜常取1?物镜。
(⼆)物镜的数值孔径的确定物镜的数值孔径可根据式(7—13)确定,即300NA Γ=故三种放⼤率的物镜对应的数值孔径分别为0.15,0.09,0.03。
(三)物⽅线视场⼤⼩的确定视场的⼤⼩根据使⽤要求⽽定,并考虑到校正像差的可能性。
对于3?物镜,要求能看到6mm Φ的圆柱、圆孔或螺距为6mm 的螺丝,因此取物⽅线视场为7mm ,其相应的视场光阑直径(即分划板通光直径)为21mm 。
对于三种不同倍率的物镜,⼀般采⽤视场光阑直径是统⼀的,因此,不同倍率的物线⽅视场⼤⼩不同。
三种倍率的物⽅线视场见表7—18。
表7—18物镜的⼯作距离取决于同⼀⼯件上下两平⾯间的⾼度差或被测⼯件的最⼤直径。
对于3?物镜,在万⼯显上要求在使⽤V 形座时,被测⼯件的最⼤直径为100mm Φ,此时,相应的⼯作距离应⼤于50mm 。
工程光学第七章典型光学系统
物镜的垂 轴放大率 目镜的视 觉放大率
通用显微镜物镜从物平面到像平面的距离(共轭距),不 论放大率如何都是相等的,约为180mm;对生物显微镜, 我国规定为195mm。 把物镜和目镜取下后,所剩的镜筒长度称为机械筒长,也 是固定的,有160mm、170mm、190mm 。我国以 160mm作为物镜目镜定位面的标准距离。 二、显微镜的线视场 物体经物镜后成像在视场光阑(直径为D)上,则其线视 D 场为: 500tgw 2y 2y 视场光阑的 e D 2 f etgw 大小应与目 500tgw 500tgw D 250 镜的视场角 f e e 一致: e 表明:在选定目镜后,显微镜的视觉放大率越大,其在物 19 空间的线视场越小。
第七章 典型光学系统
• §7-1 眼睛及其光学系统
• §7-2 放大镜
• §7-3 显微镜系统
• §7-4 望远镜系统
• §7-5 目镜
• §7-6 摄影系统
• §7-7 投影系统
1
主要介绍以下成像光学系统的成像特征和设计方法 ①成虚象的目视光学系统(放大镜、显微镜、望远 镜) ②成实像的眼睛、摄影和投影系统。
250 当眼紧靠放大镜时, +1 f P′=0,则:
14
常用放大镜的被率在2.5~25倍之间,若用单透镜(平 凸或双凸),通常不超过3倍。 若放大镜的物是前面光学系统所成的像,则这样的放大 镜称为目镜。
二、光束限制
放大镜与眼组合构成目视光学系统,眼瞳是孔阑,又是 出瞳。放大镜框是视场光阑,又是出、入窗,同时放大 镜本身又是渐晕光阑。 像方视场角为:
f lr
6
②远视眼 其网膜离水晶体太近或水晶体表面曲率不够大,导致明视 距离处物点成像在网膜的后面,其远点在眼睛之后,近点 在眼前较远处或眼睛之后。 配一正光焦度凸面透镜,使明视距离处物点能成像在网膜 上,其焦距恰好等于远点距。
