一、概述
2.普通螺纹的基本几何参数 螺距（P） 相邻两牙在中径线 上对应两点间的轴向距 离。
一、概述
2.普通螺纹的基本几何参数 导程（L） 同一条螺旋线上相 邻两牙在中径线上对应 两点间的轴向距离。
L= n P
一、概述
2.普通螺纹的基本几何参数 牙型角(α ) 牙型半角 (α /2)
螺纹轴向剖面内，
三、普通螺纹的公差与配合
2. 螺纹公差带的选用 螺纹旋合长度 螺 纹 旋 合 长 度 短旋合长度 中等旋合长度 长旋合长度 S N L
三、普通螺纹的公差与配合
2. 螺纹公差带的选用 配合精度的选用 螺纹公差带和旋合长度构成了螺纹的配合精度 螺 纹 配 合 精 度
精密级 :用于配合性质变动较小的精密螺纹
二、普通螺纹几何参数对互换性 的影响
3.牙型半角误差的影响
牙型半角误差：牙型半角的实际值与公称值之间的差值。 牙型角本身不准确或者牙 型角的平分线出现倾斜都会
产生牙型半角误差，对普通
螺纹的互换性均有影响。
二、普通螺纹几何参数对互换性 的影响
3.牙型半角误差的影响
仍假设内螺纹具有理想
牙型，与其相配合的外
二、普通螺纹几何参数对互换性 的影响
2.螺距误差的影响
局部误差 ：单个螺距的实际尺寸与基本尺寸的代数
差，与旋合长度无关
累积误差 ：指旋合长度内任意个螺距的实际尺寸与
基本尺寸的代数差，与旋合长度有关
二、普通螺纹几何参数对互换性 的影响
2.螺距误差的影响 为了便于分析，假设内螺纹具有理想牙型，外螺纹仅有螺 距误差，且外螺纹的螺距P外大于理想内螺纹的螺距P。
顶径 （D1或d）
底径 （D 或d1）
一、概述
2.普通螺纹的基本几何参数 中径 （D2或d2） 中径是一个假想圆 柱面的直径，该圆柱面 的母线通过牙型上沟槽 宽度和凸起宽度相等的 地方。 作用：用来确定螺 纹的配合性质。
一、概述
2.普通螺纹的基本几何参数 单一中径（D2a或d2a） 一个假想圆柱面的 直径，该圆柱面的母线 通过牙型上沟槽宽度等 于螺距基本尺寸一半的 地方。
例2. 解释螺纹标记M10 — 5H6H — L 的含义
解:M10——普通螺纹代号及公称直径，粗牙； 5H6H—— 螺纹中径、顶径公差带代号，大写字母表示内螺纹； L——长旋合长度代号（中等旋合长度可不注）。
3. 螺纹标注
Fra Baidu bibliotek例3. 解释螺纹标记M10×1 — 6g 的含义
解：M10×1——普通螺纹代号、公称直径及细牙螺 距； 6g——外螺纹中径和顶径公差带代号
第十章 普通螺纹结合的互换 性及其检测
要求良好的旋合性及足 一、概述

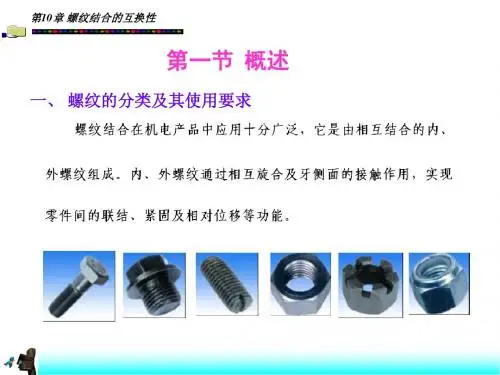

够的联接强度 1.螺纹的种类及使用要求 普通螺纹 要求传递动力和运动的可靠性、准确性， ：通常称为紧固螺纹，牙型为三角形，有 螺纹牙侧接触均匀性和耐磨性等 粗牙和细牙螺纹之分，主要用于联接或紧 固各种机械零件。
传动螺纹 ：传动螺纹有梯形、锯齿形、矩形及三角 形等几种牙形，主要用于传递动力、运动 或精确位移。 紧密螺纹 ：又称密封螺纹，主要用于水、油、气的 密封。这类螺纹结合应具有一定的过盈， 以保证具有足够的联接强度和密封性。
二、普通螺纹几何参数对互换性 的影响
5.作用中径
国标中没有单独规定螺距和牙型半角公差，仅
用内、外螺纹的中径公差综合控制实际中径、螺距
和牙型半角三项误差，因而中径公差是衡量螺纹互
换性的重要指标
二、普通螺纹几何参数对互换性 的影响
6.泰勒原则 判断螺纹中径合格性应遵循泰勒原则。
即实际螺纹的作用中径不允许超越其最大实体牙型的中
一、概述
2.普通螺纹的基本几何参数 大径（D或d） 与外螺纹牙顶或内 螺纹牙底相重合的圆柱 面的直径。 国家标准规定大径 的基本尺寸作为螺纹的 公称直径.
一、概述
2.普通螺纹的基本几何参数 小径 （D1或d1） 与外螺纹牙底或内 螺纹牙顶相重合的圆柱 面的直径。
一、概述
2.普通螺纹的基本几何参数
径，以保证旋合性；
任何部位的单一中径不允许超越其最小实体牙型的中径， 以保证联接强度。
三、普通螺纹的公差与配合
1.普通螺纹的公差带
螺纹公差带的位置 普通螺纹公差带是以基本牙型为零线布置的。
其位置是指公差带相对于基本牙型的距离，由基本偏
差来决定。
三、普通螺纹的公差与配合
1.普通螺纹的公差带
国标对内螺纹的中径和小径规定了G、H两种公差带位
联结可靠性
：内（或外）螺纹旋入外（或内）螺纹
后，在旋合长度上接触应均匀紧密，且 在长期使用中有足够的结合力。
二、普通螺纹几何参数对互换性 的影响
1. 普通螺纹联结的互换性要求 影响螺纹互换性的几何参数有螺纹的大径、中径、 小径、螺距和牙型半角。 影响螺纹互换性的主要因素是螺距误差、牙型半角 误差和中径偏差。 影响联接强度的主要因素是顶径（外螺纹的大径尺 寸过小，内螺纹的小径尺寸过大，会影响联接强度。）
● 螺纹配合在图样上的标注
标注螺纹配合时，内、外螺纹的公差带代号用斜 线分开，左边为内螺纹公差带代号，右边为外螺纹 公差带代号。例如：
M20×2—6H/6g M20×2—6H/5g6g—LH
三、普通螺纹的公差与配合
3. 螺纹标注
本课小结
螺纹的分类及各自应用场合 普通螺纹联结的互换性要求 普通螺纹的主要几何参数 中径误差、螺距误差和牙型半角误差是影响互换 性的主要因素。 作用中径及泰勒原则 螺纹精度由螺纹公差带和旋合长度构成 。螺纹精 度影响螺纹的配合。 螺纹标注及涵义
螺纹牙型两侧边的夹角
牙型半角是指牙侧
与螺纹轴线的垂线间的 夹角。
一、概述
2.普通螺纹的基本几何参数 螺纹旋合长度
两个相配合螺纹沿 螺纹轴线方向相互旋合
部分的长度。
二、普通螺纹几何参数对互换性 的影响
1. 普通螺纹联结的互换性要求
可旋入(合)性 ：不需要用很大的力就能够把内（或外） 螺纹旋进外（或内）螺纹规定的旋合长 度上。
中等级 :用于一般螺纹联接 粗糙级 :用于精度要求不高或制造较困难的 螺纹
螺纹配合的选用主要根据使用要求来确定
三、普通螺纹的公差与配合
3. 螺纹标注
螺纹的完整标记由螺纹代号、公称直径、螺距、旋 向、螺纹公差带代号和旋合长度代号（或数值）组成。 当螺纹是粗牙螺纹时，粗牙螺距省略标注（可查表7-1 得螺距数值）。当螺纹为右旋螺纹时，不注旋向；当螺 纹为左旋螺纹时，在相应位置写“LH”字样。当螺纹中 径、顶径公差带相同时，合写为一个。当螺纹旋合长度 为中等时，省略标注旋合长度。
二、普通螺纹几何参数对互换性 的影响
5.作用中径： D2m、d2m
内、外螺纹旋合时实际起作用的中径称为作用 中径（D2m、d2m）。实际加工螺纹时，往往同时存在螺 距误差、牙型半角误差和中径偏差，这三种误差的综合 结果可以用作用中径来表示。
显然，为使外螺纹与内螺纹能自由旋合，必须满 足下列条件：
D2m d2m
螺纹仅有牙型半角误差，
当左、右牙型半角不相 等时，就会在大径或小 径处的牙侧产生干涉。
二、普通螺纹几何参数对互换性 的影响
4.中径偏差的影响 中径偏差是指中径的实际尺寸与其基本尺寸之间的 差值。 中径偏差直接影响螺纹的旋合性和联接强度。
由于螺纹在牙侧面接触,因此中径的大小直接影响 牙侧相对轴线的径向位置。外螺纹中径大于内螺纹中 径，影响旋合性；外螺纹中径过小，影响联接强度。 因此必须对内、外螺纹中径误差加以控制。
置，以下偏差EI为基本偏差 国标对外螺纹的中径和大径规定了e、f、g、h四种公 差带位置，以上偏差es为基本偏差
三、普通螺纹的公差与配合
2. 螺纹公差带的选用 根据螺纹配合要求，把螺纹公差等级和基本偏差组合， 可得到各种螺纹公差带。
但为了减少螺纹刀具和量具的规格和数量，国标规定
了内、外螺纹的选用公差带 。
3. 螺纹标注
例1. 解释螺纹标记M20×2 — 7g6g — 24 — LH 的含义
解：M——普通螺纹的代号； 20——螺纹公称直径； 2——细牙螺纹螺距（粗牙螺距不注）； LH——左旋（右旋不注）； 7g——螺纹中径公差带代号，字母小写表示外螺纹； 6g——螺纹顶径公差带代号，字母小写表示外螺纹； 24——旋合长度数值。
