高压设备紫外、红外成像在线监测系统及其检测方法的制作技术
高压电气设备的在线检测技术
高压电气设备的在线检测技术摘要:由于高压电气设备在线检查技术十分有利于维持高压电气设备的长期正常运行。
所以,应当加强对高压电气设备的在线检测技术的研究,确保高压电气设备在线检测技术效果能够发挥出全部价值。
除此之外,还应当提高对高压电气设备在线检测技术的重视。
同时,要确保公司相关人员充分了解高压电气设备在线检测技术,即对高压电气设备在线检测技术操作要点以及其工作原理有清晰的认识。
同时,需要专业水平过硬的技术人员进行操作。
如此,才可以始终维持高压电气设备的正常运行。
关键词:高压;电气设备;在线检测引言应用高压电气设备在线检测设备技术时,一定要严格按照操作标准来。
而在检测期间,由于电力系统始终处于得电状态,故而检测人员通常都会根据设备的基础属性,即绝缘性能的情况,适当调整二次试验的项目内容和工作时间。
如此,可以在一定程度上降低对试验设备的负面影响,确保其质量,使其后期能够正常投入运行。
同时,这一办法,可以获得设备运行期间产生的所有数据,且数据真实性高。
而这又能在一定程度上保证高压电气设备运行实效性。
1高压电气设备在线检测技术简述由于需要维持高压电气设备正常运行,而电网的发展过于迅速,故必须升级现有的电力系统,否则就难以保证电力系统的运行安全。
因此,电力系统必须向着高压和大容量进行优化升级。
而想要实现这一目标,就要使用更先进的绝缘检测技术以更好地维持电力设备的正常运转。
如此,才能保证高压电气设备长期运行,并始终保持正常状态。
在这一需求下,检测技术的研究力度逐渐加大。
在一段时间后,技术研究有了新的突破,在线检测技术越来越完善,所发挥的作用更大,更具有实用性。
在当下,在线检测技术可高压电气设备运行期间检测其绝缘性能。
而这一技术可以精确地反映高压电气设备运行期间的实际情况。
在检测期间,设备可以不停电,故而可一直维持供电,从而保证居民的日常生活用电。
高压电气设备运行期间,也能更好地观察其绝缘状态,其检测效果会更好。
红外、紫外检测技术在特高压输电线路线路中的应用
摘
要 : 高压 输 电线 路 具 有 结 构 参 数 高 、 送 容 量 大 、 行 电 压 高 、 塔 高 、 特 输 运 杆 绝缘 子 串长 、 缘 予 片 数 多 、 绝 途
径 地 域 广 等特 点 , 行 的 可 靠 性 比常 规 的 高压 、 高 压 输 电 线 路 要 求 高 , 此 使 得 现 有 的 传 统 检 测 方 法 已不 运 超 因 能 完 全 满足 特 高压 输 电 线路 的要 求 。 文章 从 我 国现 有 高压 、 高 压 输 电线路 的 运 行 情 况 分 析 了红 外 、 外 检 超 紫
交 流输 电 线路 中开展 红 外 、 紫外 检 测 技 术 的 重 要 性 和 必 要 性提 供 参 考 。
关键词 : 外 ; 红 紫外 ; 测技 术 ; 高压 ; 行 维 护 ; 晕放 电 检 特 运 电 中 图分 类 号 : N 1 T 2 ; M7 6 1 T 2 ;N 3 T 2 . 文 献标 识 码 : B 文 章 编 号 :0 39 7 ( 0 2 0 —0 30 1 0 — 1 1 2 1 ) 20 2 —4
NO 2 1 . O 2
华北 电力 技 术
NOR HI EC RI OWER TH C NA EL T C P
2 3
红外 、 外 检 测技 术 在 特 高压 输 电线路 紫 线 路 中的应 用
卞 玉 萍 康 宇斌 ,
( . 京 工程 学 院 电 力 学 院 , 苏 南京 2 16 ; 1南 江 1 17
t n t c n l g r m h pe a i n o h x si g HV a d EHV r n mis o i e a l a h q i me td f c s i e h o o y fo t e o r to f t e e itn o n ta s s i n l s we l s t e e u p n e e t n wh c s f u d b R n e e t n me h d t o u e o t r g v st e k y p rs t se y I a d UV d — i h i o n y I a d UV d t c i t o swih c mp t rs f o wa e. i e h e a t e t d b R n e
高压电气设备故障诊断中紫外成像检测技术应用
高压电气设备故障诊断中紫外成像检测技术应用摘要:绝缘劣化是引起电气设备故障损坏的主要原因之一。
设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。
因此,进行电晕放电检测,能够及时掌握绝缘可能出现的劣化迹象,在严重事故发生之前就可以确定绝缘劣化的严重程度,从而避免事故的发生。
关键词:高压电气设备;故障诊断;紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电,根据电场强度的不同,可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。
电离放电的本质是电子释放能量的过程,同时会辐射出紫外线(UV)、可见光和声波等。
紫外线的波长范围是40~400nm,太阳光中部分波长的紫外线被地球上的臭氧层吸收,实际辐射到地面上的太阳紫外波长大都在300nm以上,低于300nm的波长区间称为太阳盲区,因此,紫外成像仪在白天也可以进行检测。
电晕放电辐射出的紫外光波长范围为230~405nm,紫外光滤波器的工作范围为240~280nm,将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。
光源经过光束分离器,分别送给紫外光和可见光检测通道。
紫外光通道用于电晕成像,可见光通道用于被测设备及环境成像。
采用图像融合技术将两个影像叠加在一起,就可以确定电晕的放电量,并能够精确地定位放电区域。
1.2诊断方法紫外成像检测技术检测的直接参数是光子数,由于该参数受到检测距离、环境(如湿度、温度等)以及设备参数(如增益)等很多因素的影响,如何量化这些指标与光子数之间的关系,仍处于研究阶段,目前国内外尚未形成统一的标准。
我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。
图像观察法主要根据带电设备电晕状态,对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。
同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较,对带电设备电晕放电状态进行评估。

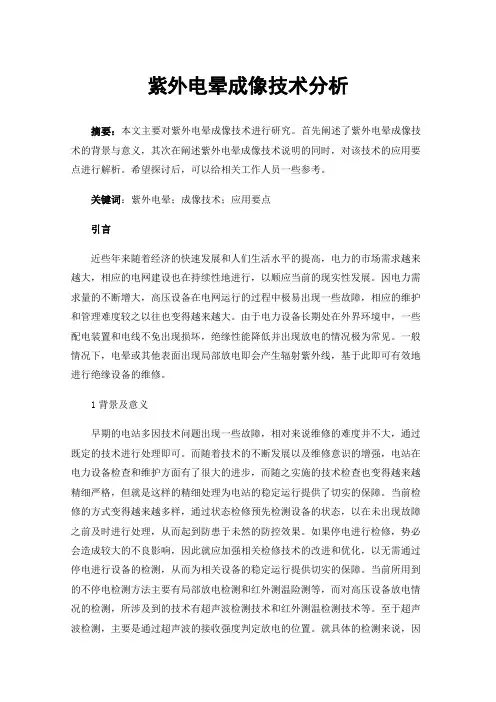

紫外电晕成像技术分析
紫外电晕成像技术分析摘要:本文主要对紫外电晕成像技术进行研究。
首先阐述了紫外电晕成像技术的背景与意义,其次在阐述紫外电晕成像技术说明的同时,对该技术的应用要点进行解析。
希望探讨后,可以给相关工作人员一些参考。
关键词:紫外电晕;成像技术;应用要点引言近些年来随着经济的快速发展和人们生活水平的提高,电力的市场需求越来越大,相应的电网建设也在持续性地进行,以顺应当前的现实性发展。
因电力需求量的不断增大,高压设备在电网运行的过程中极易出现一些故障,相应的维护和管理难度较之以往也变得越来越大。
由于电力设备长期处在外界环境中,一些配电装置和电线不免出现损坏,绝缘性能降低并出现放电的情况极为常见。
一般情况下,电晕或其他表面出现局部放电即会产生辐射紫外线,基于此即可有效地进行绝缘设备的维修。
1背景及意义早期的电站多因技术问题出现一些故障,相对来说维修的难度并不大,通过既定的技术进行处理即可。
而随着技术的不断发展以及维修意识的增强,电站在电力设备检查和维护方面有了很大的进步,而随之实施的技术检查也变得越来越精细严格,但就是这样的精细处理为电站的稳定运行提供了切实的保障。
当前检修的方式变得越来越多样,通过状态检修预先检测设备的状态,以在未出现故障之前及时进行处理,从而起到防患于未然的防控效果。
如果停电进行检修,势必会造成较大的不良影响,因此就应加强相关检修技术的改进和优化,以无需通过停电进行设备的检测,从而为相关设备的稳定运行提供切实的保障。
当前所用到的不停电检测方法主要有局部放电检测和红外测温险测等,而对高压设备放电情况的检测,所涉及到的技术有超声波检测技术和红外测温检测技术等。
至于超声波检测,主要是通过超声波的接收强度判定放电的位置。
就具体的检测来说,因波形极易受到一些外部干扰因素的影响,因此该类方法并不适用远距离的放电点,且无法直接通过定量分析法进行后续的针对处理。
对于红外测温检测法来说,其主要是通过放电或漏电引起的温升进行检测,因其中涉及到的反应关系并不明显,因此这样的检测效果并不显著。
高海拔地区电气设备紫外线成像检测导则 第1部分:变电站-编制说明
《高海拔地区电气设备紫外线成像检测导则第1部分:变电站》编制说明(征求意见稿)1. 工作简况,包括任务来源、主要工作过程(接到计划后组织起草等工作)、主要参加单位和工作组成员及其所做的工作等;1.1、任务来源本标准来源于2015年第三批国家标准计划项目,计划编号为20153589-T-604,主管部门为中国电器工业协会,归口单位为全国高原电工产品环境技术标准化技术委员会。
1.2、主要工作过程本标准由重庆大学负责起草。
2016年3月,重庆大学征集组成了本标准制定工作组。
本标准工作组讨论稿完成于2018年10月,在此之前,通过对重庆大学及相关单位在实际变电站和实验室进行的紫外检测研究成果进行总结以及对国内外相关科研机构的研究进行了调研。
2019年6月,在昆明召开第一次工作组会议,对讨论稿进行了讨论、修改,并在工作组内征求意见。
1.3、主要参加单位和工作组成员本标准主要参加单位为:重庆大学,昆明电器科学研究所,南方电网超高压检修中心工作组成员为:2. 标准编制原则和主要内容2.1、标准编制原则随着我国大电网互联的发展,变电站不可避免选址于西部高海拔地区。
高海拔地区由于空气稀薄,变电站设备更易发生电晕和电弧放电。
运行经验表明采用紫外成像技术可以检测变电站设备电晕和电弧放电,但目前国内外尚未相关标准指导高海拔地区变电站设备电晕和电弧的检测。
国家能源局于2011年发布了电力行业标准DL/ 345-2010 《带电设备紫外诊断技术应用导则》,首次提出了紫外成像仪检测的基本技术要求,规定了应用紫外成像仪检测设备电晕放电的现场检测要求、试验方法、检测内容及周期、检测技术、诊断方法、缺陷类型的确定及处理方法和技术管理等要求,但该标准并不涉及高海拔地区的紫外成像检测,且未规定如何根据紫外光子数定量评判放电类型与设备缺陷类型,且该标准仅针对电晕放电,未涉及影响设备运行安全的电弧放电,其提出的光子数与检测距离的校正公式亦未考虑不同放电源的区别。
DLT345带电设备紫外诊断技术应用导则
DLT345带电设备紫外诊断技术应用导则一、引言随着电力系统的不断发展和规模的扩大,对设备的运行状态监测和故障诊断提出了更高的要求。
紫外诊断技术作为一种先进的带电设备检测手段,具有非接触、高灵敏度、实时性等优点,能够有效地检测设备的局部放电、过热等缺陷,为电力系统的安全稳定运行提供了重要的技术支持。
本导则旨在规范和指导带电设备紫外诊断技术的应用,提高设备的运行可靠性和安全性。
二、术语和定义1. 紫外诊断技术:利用紫外辐射对带电设备进行检测和诊断的技术,通过检测设备表面或周围环境中的紫外辐射信号,来判断设备的运行状态和存在的缺陷。
2. 局部放电:在绝缘介质中局部范围内发生的放电现象,通常是由于电场集中、绝缘缺陷或局部老化等原因引起的。
3. 过热:设备表面或内部温度异常升高的现象,可能是由于过载、接触不良、散热不良等原因引起的。
4. 紫外辐射:波长在 100400nm 之间的电磁辐射,其中200320nm 的紫外辐射对设备的检测和诊断具有重要意义。
5. 紫外成像仪:一种专门用于检测和记录紫外辐射信号的设备,通过将紫外辐射转化为可见光图像,实现对设备的非接触检测和诊断。
三、应用范围本导则适用于各种类型的带电设备,包括变压器、互感器、断路器、隔离开关、电缆、电容器等。
紫外诊断技术可用于设备的定期巡检、故障诊断、在线监测等方面,为设备的运行维护提供科学依据。
四、检测原理和方法1. 检测原理局部放电检测:当设备存在局部放电时,会产生紫外辐射信号。
紫外成像仪通过检测设备表面或周围环境中的紫外辐射信号,来判断设备是否存在局部放电现象。
过热检测:当设备表面或内部温度异常升高时,会产生红外辐射信号。
紫外成像仪通过检测设备表面或周围环境中的紫外辐射信号,来判断设备是否存在过热现象。
2. 检测方法现场检测:在设备运行状态下,使用紫外成像仪对设备进行现场检测,获取设备的紫外辐射图像和数据。
实验室检测:在实验室条件下,对设备进行模拟试验,获取设备在不同工况下的紫外辐射信号和数据,为现场检测提供参考。
紫外成像技术在电力设备检测中的应用及研究
紫外成像技术在电力设备检测中的应用及研究摘要:在电力设备的检测过程中紫外成像技术的应用可以有效对电气设备的电晕进行放电并对其表面进行局部放电,通常来说紫外成像技术的应用对于早期诊断电晕等微弱放电缺陷有着较好的应用效果并且能够及时地发现电力设备中隐藏的严重缺陷,从而将可能出现的风险与故障做到防患于未然同时能够有效提升促进电网运行的可靠性。
众所周知紫外成像技术最早出现于1981年并很快在电力系统中得到应用,目前我国许多电科院和供电局配备了该类仪器并且相关电力设备检测工作也得到了积极开展。
因此工作人员在电力设备检测过程中应当注重对紫外成像技术有着清晰的了解,并在此基础上通过紫外成像驾驶在电力设备的检测中的应用和研究促进电力系统整体水平的不断提升。
关键词:紫外成像技术;电力设备检测;应用;研究1紫外成像技术相关原理紫外成像技术通过电晕放电现象和其他局部化的放电现象的有效运用可以使带电体的局部电压应力超过临界值并会使空气发生游离而产生电晕放电现象。
在电力设备的运行过程中由于其经常会因为设计、制造、安装及维护等原因出现电晕现象、闪络现象与电弧现象,例如在放电过程中由于空气中的电子不断释放能量所以当电子释放能量时便会放出紫外线。
通常来说在在电力设备的电离放电时根据其电场强度的不同其产生的电晕、闪络或电弧也存在较大不同。
而紫外成像技术就是利用特殊仪器接收放电产生的紫外线信号并且经处理后成像并与可见光图像叠加从而有效达到确定电晕位置和电晕强度的目的,同时为进—步评价电力设备的整体性能和运行情况提供适当的依据。
除此之外,紫外成像技术的应用可以利用紫外线束分离器将输入的影像分离成两部分并将第一部分的影像传送到影像放大器上。
由于电晕放电会放射出波长大约230nm-405nln 的紫外线,而紫外成像技术的应用范围大多在240nm~280nm左右,因此较窄的波长范围产生的影像信号较为微弱,与此同时影像放大器的工作是将较为微弱的影像信号变为可视影像并且在没有太阳辐射的前提得到高清晰度的图像。
红外热像检测技术
第二章红外热像检测技术(湖北公司)目录内容概要红外热成像是以设备的热分布状态为依据对设备运行状态良好与否进行诊断的技术,它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像的优点。
由于电气设备的红外热像图是设备运行状态下热状态及其温度分布的真实描写,而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征,因而,采用红外成像技术可以通过对设备热像图的分析来高效诊断设备的运行状态及其存在的隐患缺陷。
本章第一节介绍了红外线的发现及发展经过,并把目前最普遍的红外热成像技术应用现状做了描述。
第二节讲述了红外线的基本知识;红外热成像技术的基本原理;输变电电网设备发热机理及故障类型。
第三节对各种类型输变电设备红外热像检测的要求;现场红外热像仪使用方法技巧;分析诊断方法及标准做了详细说明。
最后,第四节收集了4个比较有代表性的电气设备红外检测诊断的案例供大家参考借鉴。
第一节红外热像检测技术概述一、红外检测技术的发展历程1800年英国的天文学家 Herschel 用水银温度计在红光外侧发现一种人眼看不见的“热线”,后来称为“红外线”,也就是“红外辐射”。
Herschel在1830年提出了辐射热电偶探测器,1840年根据物体不同的温度分布,制定了温度谱图。
红外技术最初应用于军事,20世纪60年代初, 世界上第一台用于工业检测领域的红外热成像仪(THV651)诞生(AGA),尽管体积庞大而笨重,但很快作为一种检测工具在各种应用中找到了它的位置,特别是在电力维修保养中体现了它的重要价值,与当时的瑞典国家电力公司合作,首次用于电力设备检测。
红外技术的高级发展应用是红外自动目标识别技术,系统通过与可见光组成的多功能传感器,配用多功能目标捕捉处理器,以及信息处理技术,对目标实现高速、自动、可靠地探测、识别、测距、定位、跟踪及故障判别。
红外热像检测技术是随着红外探测器的发展而发展的。
红外探测器经历了光机扫描探测器、焦平面制冷式探测器和焦平面非制冷式探测器。
电力设备红外热像检测技术(2篇)
电力设备红外热像检测技术(2篇)电力设备红外热像检测技术(第一篇)引言电力设备是现代电力系统的重要组成部分,其安全稳定运行对整个电力系统的可靠性和经济性至关重要。
随着电力需求的不断增长和电力设备的日益复杂,传统的检测方法已难以满足现代电力设备维护的需求。
红外热像检测技术作为一种非接触、快速、高效的检测手段,逐渐在电力设备状态监测中得到广泛应用。
一、红外热像检测技术原理1. 红外辐射基本原理任何物体只要温度高于绝对零度(273.15℃),都会发射红外辐射。
物体的温度越高,发射的红外辐射强度也越大。
红外热像仪通过探测物体表面发射的红外辐射,将其转换为可视化的热像图,从而实现对物体表面温度分布的实时监测。
2. 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统组成。
光学系统将物体发射的红外辐射聚焦到探测器上,探测器将红外辐射转换为电信号,信号处理系统对电信号进行处理,最终通过显示系统呈现为热像图。
3. 温度与红外辐射的关系根据斯蒂芬玻尔兹曼定律,物体的辐射功率与其温度的四次方成正比。
因此,通过测量物体发射的红外辐射功率,可以精确计算出物体的表面温度。
二、红外热像检测技术在电力设备中的应用1. 变电站设备检测变电站是电力系统中的重要节点,其设备包括变压器、断路器、隔离开关等。
红外热像检测技术可以用于检测这些设备的局部过热现象,及时发现潜在的故障隐患。
变压器检测:变压器在运行过程中,由于绕组短路、接触不良等原因,可能导致局部过热。
通过红外热像检测,可以及时发现这些异常温度点,避免变压器损坏。
断路器检测:断路器在分合闸过程中,触头接触不良会导致局部过热。
红外热像检测可以实时监测断路器触头的温度分布,确保其正常运行。
2. 输电线路检测输电线路长距离、跨区域分布,传统的人工巡检效率低、成本高。
红外热像检测技术可以实现对输电线路的快速、全面检测。
导线接头检测:导线接头是输电线路的薄弱环节,容易因接触不良导致局部过热。
紫外成像技术在变电站一次设备检修中的应用
紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步,各行各业都在不断寻找新的技术手段来提高工作效率和检修质量。
在电力行业,变电站一次设备的检修是一项非常重要的工作,它直接关系到电网安全和电力设备的长期稳定运行。
而紫外成像技术的应用,为变电站一次设备的检修提供了全新的解决方案。
本文就将详细介绍紫外成像技术在变电站一次设备检修中的应用。
一、紫外成像技术概述紫外成像技术是一种利用红外、紫外等非常规光谱来进行成像的技术。
它通过检测被测体表面的紫外辐射能量,将辐射信号转换为可见图像,从而实现对被测体表面缺陷、热量分布等信息的检测和显示。
紫外成像技术可以突破一般光学成像技术的限制,可以在黑暗环境下进行成像,并且可以看清人眼无法看清的细微缺陷。
紫外成像技术在电力设备的检修中有着独特的优势和应用前景。
二、紫外成像技术在变电站一次设备检修中的应用1. 绝缘子检测变电站的绝缘子是非常重要的一次设备,但由于长期受到高压、高湿、高温等环境的影响,绝缘子很容易产生裂纹、击穿等缺陷,从而导致电力设备的故障。
传统的绝缘子检测方法需要关闭设备,人工进行目视检查,既耗时又费力,并且很难找出绝缘子的微小缺陷。
而使用紫外成像技术,可以在不关闭设备的情况下,通过红外摄像机对绝缘子进行成像,从而清晰地显示出绝缘子的表面裂纹、放电等缺陷。
这种无损检测方式不仅提高了检测的精度和效率,还可以大大减少变电站的停电时间和安全隐患。
2. 设备热效应分析变电站一次设备在运行过程中会产生大量的热量,而过高的温度会导致设备的绝缘层老化、绝缘击穿等故障。
传统的温度检测方法需要对设备进行接触式测温,不仅测量范围有限,而且需要停机进行测量,操作复杂且不安全。
而使用紫外成像技术,可以通过红外摄像机对设备表面进行热成像,清晰地显示出设备的热量分布情况,从而可以及时发现设备运行中的热效应问题,提前预防设备故障的发生。
这种无接触、实时、全面的热效应分析方式,大大提高了变电站一次设备的安全性和可靠性。
紫外成像检测技术
影响紫外检测的主要因素
3
统计紫外检测仪在检测中得到的紫外光子数可以作为被检测对象发生电晕的强度指标。紫外光子计数值受到许多因素的影响,检测距离、大气的湿度、温度、气压、海拔、仪器的增益等,都直接影响到光子计数器的读数。
检测距离对检测结果有明显的影响。当检测距离增加时,其视场角将减小,相应地灵敏度也随之降低。
4.2 带电设备紫外检测的内容
绝缘体表面电晕放电有以下情况: a、在潮湿情况下,绝缘子表面破损或裂纹; b、在潮湿情况下,绝缘子表面污秽; c、绝缘子表面不均压覆冰; e、发电机线棒表面防晕措施不良、绝缘老化、绝缘机械损伤等。
运行带电检测周期应根据带电设备的重要性、电压等级、环境因素等确定。 一般情况下,宜对500kV(330kV)以上的变电设备检测每年不少于一次,重要的500kV(330kV)以上以及环境劣化或设备老化严重的变电站可适当缩短检测周期。500kV(330kV)以上输电线路视重要程度,在有条件的情况下,宜1到3年1次。
紫外成像带电检测技术
单击添加副标题
汇报人姓名
紫外检测技术原理
紫外检测技术的应用
影响紫外检测的主要因素
现场检测
紫外成像仪现场测试实例及分析
数据分析
结论与展望
主要内容
1
第一部分
2Leabharlann 第二部分概述紫外放电检测技术可以检测电力设备电晕放电和表面局部放电特征,以及外绝缘状态和污秽程度,与现时普遍使用的红外成像检测技术形成有效的互补。高压导体粗糙的表面、终端锐角区域、绝缘层表面污秽区、高压套管及导体终端绝缘处理不良处,以及断股高压导线、压接不良导线、残缺的绝缘体、破损的瓷瓶和绝缘子等有绝缘缺陷的电气设备,在高电压运行时,会因为电场集中而发生电晕放电,出现可听噪声、无线电干扰和电能损失等故障,对环境和设备运行产生一定的影响。因此,适度控制电晕效应,对发展特高压输电非常重要。
高压输电线红外检测的原理及技术特点-
现代检测技术研究报告学生姓名:学号:专业班级:指导教师:高压输电线红外检测的原理及技术特点摘要随着我国西电东送的实施,远距离高压输电的安全显得越来越重要、输电线路本身是输电安全的基础。
红外检测技术具有易于实现自动化、高效无污染、监测可靠性高等特点。
红外热像测温技术是利用红外热辐射探测输电线路中各种电器设备表面辐射的不为人眼所见的红外线热信息,然后转换成温度进行显示的一种先进技术。
是一种被动的、非接触的设备过热监测手段。
它能测量设备表面上某点周围确定面积的平均温度,以温度高低来判断工作工作状态是否正常。
目前已在输电线路在线测温、电力设备故障诊断领域得到广泛应用。
第一章绪论1.1研究背景及意义随着我国电力工业的飞速发展,现代电力系统结构的日益复杂,输电线路的输送容量和电压等级不断提高,远距离输电线路日益增多,输电线路故障对电力系统运行,工农业生产和人民生活的危害也日益严重。
因此,在线路故障后,如果能够及时、准确的找到故障点,不仅对修复线路和保证可靠供电,而且对保证整个电力系统安全稳定和经济运行都有十分重要的意义]1[。
然而线路故障的查找及其困难的。
首先随着输电电压等级向超高压和特高压发展,以及高速乃至超高继电保护装置和断路器的应用,线路故障切除的时间大大缩短,这使得大部分的故障没有明显的破坏迹象。
这不仅给故障点的排查带来困难,而且将成为继发性故障隐患。
其次远距离输电线难免要穿越山区、沙漠等偏僻地带,交通十分不便。
再次,多数故障往往在风雪、雷雨等较为恶劣的天气中发生。
因此输电线路故障测距技术的大力发展和广泛应用具有极其重要的作用,而且一直是国内外工作者研究的热点。
1.2红外热成像测温技术的发展史1800年,应该物理学家发现了红外线以及1900年德国物理学家普朗克的量子理论假设,对红热成像技术的发展与完善奠定了基础。
红外热成像技术是从战争中发展起来的。
二次世界大战后,美国德克萨斯仪器公司开发研制出第一代用于军事领域的红外成像设置,称之为红外巡视系统。
电力设备局部放电紫外成像检测中图像处理技术的运用
电力设备局部放电紫外成像检测中图像处理技术的运用发布时间:2021-11-09T07:39:22.407Z 来源:《建筑实践》2021年18期6月作者:李晓云[导读] 为加强对电力设备局部放电问题的精准监测,李晓云国家电投集团青海黄河电力技术有限责任公司青海省西宁市 810000摘要:为加强对电力设备局部放电问题的精准监测,本文主要利用紫外成像检测法中的图像处理技术,实现对电力设备局部放电问题的监测分析。
在分析过程中,通过阐明电力设备局部放电紫外成像原理,利用图像处理技术以及成像设备对捕捉到的紫外图像以及其他可见光图像进行研究分析。
并根据分析反馈结果,合理确定电力设备放电程度以及放电位置。
这样一来,基本上可以完成对局部放电问题的精准判断与定位,实用价值明显。
关键词:电力设备;局部放电;紫外成像检测;图像处理技术;应用前言:随着我国电压等级的不断提升,电力线路以及相关设备所覆盖的范围越来越广。
在这样的发展态势下,各生产行业对于电力设备安全可靠运行问题予以了高度关注。
从客观角度上来看,多数电力设备长期放置在室外环境当中,很容易受到环境因素的影响而出现绝缘损坏以及老化等一系列问题。
当这些问题表现过于明显时,很有可能会引发局部放电现象。
一般来说,过度的局部放电现象可加速电力设备绝缘损坏程度,并严重缩短绝缘寿命,会对设备安全运行效果产生不良影响。
最主要的是,局部放电现象会辐射大量光波,容易对环境安全以及人身安全构成威胁。
目前,为加强对电力设备局部放电问题的监测管理,相关工作人员主动利用紫外成像检测以及图像处理技术完成对电力设备表面局部放电以及绝缘状态的监测管理。
1 紫外成像检测原理分析高压设备发生电离放电问题时,会伴随一系列不同波长的电磁波辐射问题出现。
其中,紫外线可涉及的波长范围为100nm至400nm之间。
因阳光中含有紫外线,受到臭氧层吸收作用影响,最终可到达地球的紫外线波长一般多处于280nm及以上。
红外紫外检测技术在特高压输电线路中的运用
红外紫外检测技术在特高压输电线路中的运用摘要:在特高压输电线路中,各类电力设备本身的完好对输电系统的安全运行极为重要。
如特高压输电线路导地线及接续金具在多种应力的长期作用下会导致材质脆变,雷击闪络、外力破坏等会引起表面或内部损伤,尤其是在海滨及工业区的输电线更容易受到腐蚀,致使特高压输电线路导地线及接续金具产生裂纹、断股等缺陷,严重影响甚至危及系统的安全运行。
因此,对特高压线路进行监测是十分必要的。
近年来随着线路在线监测技术研究的不断深入,出现了一些特高压线路在线监测的新方法、新装置,目前发展有潜力的有红外热成像在线监测装置和紫外成像在线监测装置。
关键词:红外紫外检测技术;特高压;输电线路;运用1在特高压输电线路上开展红外、紫外检测技术的重要性特高压输电线路工程的电气设备在大气环境下工作,随着绝缘性能的降低、结构缺陷、表面污秽和湿度的增加,将出现各种肉眼所无法发现的异常现象。
尤其是特高压输电线路工程具有输送容量大、杆塔高、绝缘子串长、运行电压高、线路长、绝缘子片数多等特点。
面临的设备异常问题比常规高压、超高压输电线路要严峻得多,为了更好地早期发现设备异常情况,以紫外、红外检测为核心并与计算机相结合的检测技术能及早发现肉眼所不能发现的异常情况,是特高压输电线路在线检测的重要手段。
它们可以快速巡检输电线路设备上的各种缺陷以及故障点,以便进行有效的维修。
红外成像检测是一种遥感诊断技术,具有不停电、不取样、不接触带电体、安全可靠、快速高效等特点,可以直观地显示出物体表面的温度分布热图,并且温度分辨率高,最高可分辩出0.01℃的温升。
故可以利用红外成像检测技术对特高压输电线路上的各种设备进行在线发热检测,包据接头、绝缘子、夹板、跳线、特高压输电导线、压接套管、瓷瓶引线、瓷绝缘子与合成绝缘子的劣化与破损、绝缘子表面积污程度、合成绝缘子内部受潮发热等的检测。
现有红外检测设备也能进行可见光成像和红外成像,同时能将两组照片整合在一起,很好地显示发热点的具体位置。
输电线路及设备电晕紫外成像检测实验及分析
输电线路及设备电晕紫外成像检测实验及分析摘要:利用输电线路和变电站设备电晕可以进行缺陷定位、分析判断绝缘的真实状况。
研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪,并与可见光摄像机进行同视场检测,实现了电晕的高灵敏检测和定位。
为验证紫外成像检测的性能,利用高压尖端放电设备进行了不同放电强度的实验。
结果表明,可以实现×××的可靠探测和定位。
1 概述随着超高压电力系统的发展,输电线路和电力设备上的电晕等微弱放电现象日益严重,电晕等微弱放电现象可能使线路或者设备表面发生电化学腐蚀,其长时间作用对线路或设备的安全运行造成威胁。
同时,异常的电晕等微弱放电现象又可能是部分缺陷故障的早期征兆。
目前紫外成像诊断技术是发现电气设备电晕放电故障隐患的重要手段。
目前生产电晕检测紫外成像仪主要有俄罗斯、南非和以色列OFIL等国家,我国电力部门2000年以后开始引进该产品,并进行了一系列的应用实验,表明该项技术具有简单高效、直观形象、且不影响设备运行、安全方便的诸多优点。
研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪,并与可见光摄像机进行同视场检测,实现了电晕的高灵敏检测和定位。
为验证紫外成像检测的性能,利用高压尖端放电设备进行了不同放电强度的实验。
结果表明,研制的设备可以实现分析电晕强度和确定电晕位置。
2 系统组成电晕紫外/可见成像仪系统的组成如图所示,主要由接收光路系统、日盲紫外成像模块、可见光摄像模块、图像采集与处理模块等。
接收光学系统通过分光镜将入射光分成两路,一路进入可见成像通道,另一路进入紫外成像通道,实现了紫外与可见光的同视场成像。
日盲紫外成像模块用于测量和分析目标紫外光辐射特征图像,日盲特性使其能够不分白昼的工作。
其核心部分是紫外成像检测系统,它包括紫外成像物镜、日盲滤光片、紫外MCP等;可见光摄像模块与日盲紫外摄像模块的成像视场相同,用于形成观察区域的可见光图像;图像采集与处理模块完成日盲紫外图像与可见光图像的采集,按照一定的算法对两个波段的图像进行融合,分析紫外图像中产生电晕强度,确定电晕位置,为进一步评价设备的运行情况提供依据。
500KV 升压站紫外线成像检测方案
500KV 升压站紫外线成像检测方案批准:审定:审核:初审:编写:大唐华银金竹山火力发电分公司华银金竹山火力发电分公司 Huayin Jinzhushan Power Branch Company500KV 升压站紫外线成像检测方案一、范围本方案适用于500KV升压站紫外成像仪检测电气设备电晕放电二、规范性引用文件DL408 电业安全工作规程(发电厂和变电所电气部分)DL409 电业安全工作规程(电力线路部分)三现场检测要求3.1 人员要求应用紫外成像仪对电气设备电晕放电检测是一项带电检测技术,从事检测人员应具备如下条件:a) 了解紫外成像仪的基本工作原理,技术参数和性能,掌握仪器的操作程序和测试方法。
b) 通过紫外成像检测技术的培训,熟悉应用紫外成像仪对电气设备电晕检测的基本技术要求。
c) 了解被检测设备的结构特点、外部接线、运行状况和导致设备缺陷的基本因素。
d) 具有一定现场工作经验,熟悉并能严格遵守电力生产和工作现场的有关安全规程及规定。
3.2 安全要求a) 对电力设备进行紫外成像检测应严格遵守 DL408 和 DL409 。
b) 对电力设备进行紫外成像检测应严格遵守发电厂、变电站及线路巡视要求。
c) 对电力设备进行紫外成像检测应设专人监护,监护人必须在工作期间始终行使监护职责,不得擅离岗位或兼任其他工作。
3.3 检测环境条件要求3.3.1 一般检测要求a) 被检设备是带电设备,应尽量避开影响检测的遮挡物。
b) 不应在有雷电和中(大)雨的情况下进行检测。
c) 风速宜不大于 5m/s,参见附录 B 。
3.3.2 准确检测要求除了满足一般检测要求之外,还应满足以下要求:a) 风速宜不大于 0.5m/s,参见附录 B 。
b) 尽量减少或避开电磁干扰或其他干扰源对仪器测量的影响。
3.4 仪器要求紫外成像仪应操作简单,携带方便,图像清晰、稳定,具有较高的分辨率和动、静态图像存储功能,在移动巡检时,不出现拖尾现象,对设备进行准确检测且不受环境中电磁场的干扰。
红外热成像实时在线监测设备与系统技术规范~
GB/T 19870-2005 工业检测型红外热像仪
GB/T 7261-2000 继电器及继电保护装置基本试验方法
GB 16836-2003
量度继电器和保护装置安全设计的一般要求
GB/T 14537-93
量度继电器和保护装置的冲击和碰撞试验
GB/T 11287-2000 电气继电器第 21 部分:量度继电器和保护装置的振动、冲
GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化
的抗扰度试验 GB/T 2423.1-2001 电工电子产品环境试验 第 2 部分:试验方法 试验 A:低温
2
试验方法
GB/T 2423.2-2001 电工电子产品环境试验 第 2 部分:试验方法 试验 B:高温
备用恒定湿热
GB/T 2423.10-1995 电工电子产品环境试验 第 2 部分:试验方法 试验 Fc 和导
则:振动(正弦)
GB/T 2423.22-2002 电工电子产品环境试验 第 2 部分:试验方法 试验 N:温度
变化
GB 4943-1995
信息技术设备(包括电气事务设备)的安全
GB 5080.7-1986 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时
GB/T 17626.6-1998 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度
试验
GB/T 17626.8-1999 电磁兼容 试验和测量技术 工频电磁场抗扰度试验
GB/T 17626.9-1999 电磁兼容 试验和测量技术 脉冲电磁场抗扰度试验
GB/T 17626.10-1998 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验
C. 可根据拍摄到的红外图像与数据库中的数据进行比较,实现温度图像的自动分析与处
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图片简介:本技术涉及一种高压设备紫外、红外成像在线监测系统,包括视频采集模块、视频处理模块、中心测距模块、温湿度测量模块和远程监控终端,视频采集模块包括第一级分光镜、第二级分光镜、紫外视频采集器、红外视频采集器、可见光视频采集器;视频处理模块包括中央处理控制模块、紫外前处理模块、红外前处理模块、视频叠加模块、视频压缩模块和网络通讯模块。
本技术的有益效果:采用这样的结构后,利用分光镜头获得重合的多光谱成像,计算获得设备的温度与紫外线放电数据,可在线监测红外、可见、紫外光叠加视频,并增加激光测距与温湿度传感器,修正红外测温数据。
同时用计算机系统软件进行分析,得出设备的运行状态与健康状况,提高故障检测成功率。
技术要求1.一种高压设备紫外、红外成像在线监测系统,包括视频采集模块、视频处理模块、中心测距模块、温湿度测量模块和远程监控终端,其特征在于:所述视频采集模块包括第一级分光镜、第二级分光镜、紫外视频采集器、红外视频采集器、可见光视频采集器;所述紫外视频采集器、所述红外视频采集器、所述可见光视频采集器分别与所述视频处理模块相连;所述视频处理模块包括中央处理控制模块、紫外前处理模块、红外前处理模块、视频叠加模块、视频压缩模块和网络通讯模块;所述紫外视频采集器、所述红外视频采集器、所述可见光视频采集器分别与所述视频处理模块相连;所述中央处理控制模块分别与所述中心测距模块、所述温湿度测量模块相连;所述网络通讯模块通过无线网络与远程监控终端通信。
2.根据权利要求1所述的高压设备紫外、红外成像在线监测系统,其特征在于:所述紫外视频采集器包括紫外镜头、紫外线滤波器、紫外成像传感器、紫外视频采集模块;所述紫外镜头连接所述紫外线滤波器;所述紫外线滤波器连接紫外成像传感器;所述紫外成像传感器连接紫外视频采集模块;所述紫外视频采集模块连接所述紫外前处理模块。
3.根据权利要求1所述的高压设备紫外、红外成像在线监测系统,其特征在于:所述红外视频采集器包括红外镜头、红外热成像传感器、红外视频采集模块;所述红外镜头连接红外热成像传感器;所述红外热成像传感器连接所述红外视频采集模块;所述红外视频采集模块连接所述红外前处理模块。
4.根据权利要求1所述的高压设备紫外、红外成像在线监测系统,其特征在于:所述可见光视频采集器包括可见光镜头、可见光摄像头、可见光视频采集模块;所述光镜头连接可见光摄像头;所述可见光摄像头连接所述可见光视频采集模块;所述可见光视频采集模块连接所述视频叠加模块。
5.根据权利要求1所述的高压设备紫外、红外成像在线监测系统,其特征在于:所述视频采集模块还被设置在控制云台上;所述中央处理控制模块连接控制所述控制云台控制所述视频采集模块。
6.根据权利要求1所述的高压设备紫外、红外成像在线监测系统,其特征在于:所述远程监控终端为手机或平板电脑;所述手机或所述平板电脑连接控制所述中央处理控制模块。
7.一种根据权利要求1-6任一项所述的高压设备紫外、红外成像在线监测系统的检测方法,其特征在于,包括如下步骤:a)采集阶段:红外镜头对红外光成像后,红外热像传感器会输出红外视频信号;紫外镜头对紫外光成像后,经过紫外光滤波器滤除日光中的紫外干扰,紫外成像传感器输出紫外视频信号;可见光摄像头输出的可见光视频信号;b)测距阶段:中心测距模块对视场中央区域进行定时激光测距,根据距离修正红外测温数据;温湿度测量模块测量校正挡片的温度与环境湿度,根据温湿度差修正红外测温数据;c)处理阶段:红外视频信号经视频采集后由红外前处理进行分析,获得设备温度数据,之后对红外视频进行压缩编码,生成红外视频码流;紫外视频信号经视频采集后由紫外前处理进行分析,获得紫外放电光子数据,之后对紫外视频进行压缩编码,生成紫外视频码流;视频经视频采集后,由视频叠加模块叠加红外与紫外视频,再对可见光视频和叠加视频进行压缩编码,生成可见光视频码流和叠加视频码流,最后结合修正的数据处理,定位故障点,进行维护处理。
技术说明书一种高压设备紫外、红外成像在线监测系统及其检测方法技术领域本技术涉及电力设备监测领域,尤其涉及一种高压设备紫外、红外成像在线监测系统。
背景技术现代电力工业向着高低压等级,超大容量的发展,为了保证电力生产的高效运行,对于电力设备状态检修提出了更高的要求。
电力系统有别于其它行业,维护不能随意中断生产,在线监测和带电测试技术是高压测试技术发展的一个必然方向。
由于红外检测技术能够以远距离、非接触、实时、快速在线监测方式获取设备的运行温度信息,又有分辨率高、形象直观、不受电磁干扰、安全可靠和效益/投资比高等优点,又可以在不停电、不取样、不解体的状况下进行故障的诊断分析,所以目前红外诊断技术在电力系统的应用比较广泛和成熟。
而紫外检测技术是电力系统继红外检测之后又一新技术,针对变电设备中的连接不良、氧化腐蚀、机械损伤、绝缘故障产生的电晕放电进行检测,具有不停电、非接触、直观、实时快速和应用范围广的特点。
目前部分变电站开始试点安装红外在线监测系统,随着此项技术的逐渐开展及试点应用,今后将渐趋成熟,将会有更多的变电站安装该系统。
但目前此项工作仅仅限于开展红外方式的在线监测产品,而并没有考虑对电气设备进行多光谱范围的成像监测,对设备故障产生的电晕放电未能进行有效的监测。
技术内容本技术要解决的技术问题是设计一种高压设备紫外、红外成像在线监测系统,解决现有高压设备监测的技术问题。
为解决上述技术问题,本技术的一种高压设备紫外、红外成像在线监测系统,包括视频采集模块、视频处理模块、中心测距模块、温湿度测量模块和远程监控终端,视频采集模块包括第一级分光镜、第二级分光镜、紫外视频采集器、红外视频采集器、可见光视频采集器;视频处理模块包括中央处理控制模块、紫外前处理模块、红外前处理模块、视频叠加模块、视频压缩模块和网络通讯模块;紫外视频采集器、红外视频采集器、可见光视频采集器分别与视频处理模块相连;中央处理控制模块分别与中心测距模块、温湿度测量模块相连;网络通讯模块通过无线网络与远程监控终端相连。
进一步的,紫外视频采集器包括紫外镜头、紫外线滤波器、紫外成像传感器、紫外视频采集模块;紫外镜头连接紫外线滤波器;紫外线滤波器连接紫外成像传感器;紫外成像传感器连接紫外视频采集模块;紫外视频采集模块连接紫外前处理模块。
进一步的,红外视频采集器包括红外镜头、红外热成像传感器、红外视频采集模块;红外镜头连接红外热成像传感器;红外热成像传感器连接红外视频采集模块;红外视频采集模块连接红外前处理模块。
进一步的,可见光视频采集器包括可见光镜头、可见光摄像头、可见光视频采集模块;光镜头连接可见光摄像头;可见光摄像头连接可见光视频采集模块;可见光视频采集模块连接视频叠加模块。
进一步的,视频采集模块处设有控制云台;中央处理控制模块连接控制控制云台。
进一步的,远程监控终端为手机或平板电脑;手机或平板电脑连接控制中央处理控制模块。
进一步的,外部光线在第一级分光镜外的部分直接进入紫外镜头,由紫外成像传感器处理输出到紫外视频采集模块;外部光线中心部分经第一级分光镜反光,在第二级分光镜外的部分进入红外镜头,由红外热像传感器处理输出到红外视频采集模块;在第二级分光镜内的光线经反光进入可见光镜头,由可见光摄像头处理输出可见光视频采集模块。
本技术还提供前述高压设备紫外、红外成像在线监测系统的检测方法,包括如下步骤:采集阶段:红外镜头对红外光成像后,红外热像传感器会输出红外视频信号;紫外镜头对紫外光成像后,经过紫外光滤波器滤除日光中的紫外干扰,紫外成像传感器输出紫外视频信号;可见光摄像头输出的可见光视频信号;测距阶段:中心测距模块对视场中央区域进行定时激光测距,根据距离修正红外测温数据;温湿度测量模块测量校正挡片的温度与环境湿度,根据温湿度差修正红外测温数据;处理阶段:红外视频信号经视频采集后由红外前处理进行分析,获得设备温度数据,之后对红外视频进行压缩编码,生成红外视频码流;紫外视频信号经视频采集后由紫外前处理进行分析,获得紫外放电光子数据,之后对紫外视频进行压缩编码,生成紫外视频码流;视频经视频采集后,由视频叠加模块叠加红外与紫外视频,再对可见光视频和叠加视频进行压缩编码,生成可见光视频码流和叠加视频码流,最后结合修正的数据处理,定位故障点,进行维护处理。
本技术的有益效果:采用这样的结构后,利用分光镜头获得高度重合的多光谱成像,计算获得设备的温度与紫外线放电数据,可在线监测红外、可见、紫外光叠加视频,并增加激光测距与温湿度传感器,修正红外测温数据。
同时利用计算机系统软件进行分析,得出设备的运行状态与健康状况,提高故障检测成功率。
附图说明下面结合附图对本技术的具体实施方式做进一步阐明。
图1为紫外、红外成像在线监测系统结构图;附图说明:1、红外视频采集器;2、紫外视频采集器;3、可见光视频采集器;4、视频处理模块;5、中心测距模块;6、温湿度测量模块;7、远程监控终端。
具体实施方式下面结合附图,通过对实施例的描述对本技术的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理、制造工艺及操作使用方法等,作进一步详细的说明,以帮助本领域的技术人员对本技术的技术构思、技术方案有更完整、准确和深入的理解。
如图1所表达的本技术的结构,一种高压设备紫外、红外成像在线监测系统,包括视频采集模块、视频处理模块4、中心测距模块5、温湿度测量模块6和远程监控终端7,视频采集模块包括第一级分光镜、第二级分光镜、紫外视频采集器2、红外视频采集器1、可见光视频采集器3;视频处理模块4包括中央处理控制模块、紫外前处理模块、红外前处理模块、视频叠加模块、视频压缩模块和网络通讯模块;紫外视频采集器2、红外视频采集器1、可见光视频采集器3分别与视频处理模块4相连;中央处理控制模块分别与中心测距模块5、温湿度测量模块6相连;网络通讯模块通过无线网络与远程监控终端7相连。
本实施例优选的,紫外视频采集器2包括紫外镜头、紫外线滤波器、紫外成像传感器、紫外视频采集模块;紫外镜头连接紫外线滤波器;紫外线滤波器连接紫外成像传感器;紫外成像传感器连接紫外视频采集模块;紫外视频采集模块连接紫外前处理模块。
本实施例优选的,红外视频采集器1包括红外镜头、红外热成像传感器、红外视频采集模块;红外镜头连接红外热成像传感器;红外热成像传感器连接红外视频采集模块;红外视频采集模块连接红外前处理模块。
本实施例优选的,可见光视频采集器3包括可见光镜头、可见光摄像头、可见光视频采集模块;光镜头连接可见光摄像头;可见光摄像头连接可见光视频采集模块;可见光视频采集模块连接视频叠加模块。
本实施例优选的,视频采集模块处设有控制云台;中央处理控制模块连接控制控制云台。
