焊接符号及识图
焊接符号及识图LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】焊接符号及识图目录第一章：焊缝的基本搭接形式第二章：焊缝的基本坡口形状第三章：焊缝的基本尺寸及其相关概念第四章：焊接符号第五章：焊接识图的基本知识第六章：欧美和日本焊接符号的简单介绍第七章：焊接参数的基本单位介绍第一章：焊缝的基本搭接形式一、对接：二、搭接：三、直角接：四、T形接头：五、斜角接：第二章：焊缝的基本破口形状第三章焊缝的基本尺寸及相关概念一、焊趾：焊缝表面与母材的交接处。
二、焊缝宽度（B）：焊缝表面两焊趾之间的距离。
三、焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
四、焊脚尺寸：在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。
五、焊脚：在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离。
六、熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；七、焊缝成形系数：熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；八、余高：超出母材表面连线上面的那部分焊缝金属的最大高度；九、焊根：焊缝背面与母材的交接处；十、弧坑：弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；十一、熔池：熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部分；图一焊缝成形系数（￠）=B/H图二十二、破口角度：两破口之间的夹角；十三、破口面角度：待加工破口的端面与破口面之间的夹角；第四章：焊接符号一、焊接符号定义：是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；二、焊接符号的组成：（一）、焊缝符号：1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号（二）、指引线：由箭头线和基准线组成。
（三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定，绘制焊接图时必须严格遵守。
焊接符号及识图讲义课件
焊接符号的标准化是实现焊接 工艺规范化和保证焊接质量的 重要基础。
焊接符号的种类
01
02
03
基础符号
表示焊接方法、焊接位置 和焊接接头形式等基本要 求的符号。
辅助符号
表示焊缝表面质量要求、 焊缝尺寸标注等辅助信息 的符号。
补充符号
表示焊缝补充信息，如焊 缝表面加工符号、焊缝质 量检验标记等。
焊接符号的应用
THANKS
在工程图纸和焊接工艺文件中， 使用焊接符号来描述焊接要求。
焊接符号的正确使用是保证焊接 质量、提高施工效率的重要前提
。
焊接符号的应用需遵循相关标准 和规范，以确保图纸和工艺文件
的准确性和一致性。
02
焊接符号的识别
焊接符号的识别方法
了解焊接符号的组成
掌握基本符号的含义
焊接符号通常由基本符号、辅助符号、指 引线、尺寸符号等组成，熟悉这些组成部 分是识别焊接符号的基础。
焊接符号及识图讲义课件
目录 Contents
• 焊接符号概述 • 焊接符号的识别 • 焊接符号的绘制 • 焊接符号的识图 • 焊接符号的应用实例
01
焊接符号概述
焊接符号的定义
焊接符号：用于表示焊接工艺 要求、焊接方法、焊接位置和 焊接参数等的图形符号。
焊接符号是一种通用的技术语 言，用于指导焊接施工和检验 。
手绘工具
使用铅笔、绘图笔、尺子等手绘 工具进行绘制。
焊接符号的绘制步骤
确定符号类型
根据需要绘制的焊接符 号类型，选择合适的符
号。
确定符号大小
根据图纸要求和实际情 况，确定符号的大小。
确定符号位置
根据图纸要求和实际情 况，确定符号的位置。
焊接符号及识图培训教程42页PPT
焊接符号及识图培训教程
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
焊接符号及识图

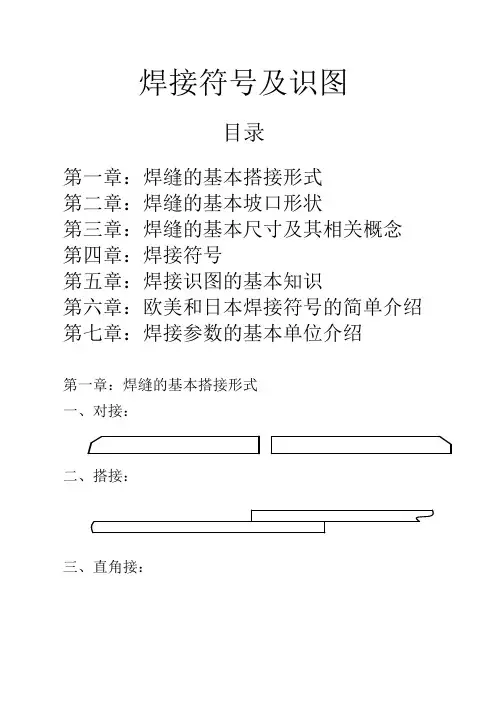

焊接符号及识图目录第一章：焊缝的基本搭接形式第二章：焊缝的基本坡口形状第三章：焊缝的基本尺寸及其相关概念第四章：焊接符号第五章：焊接识图的基本知识第六章：欧美和日本焊接符号的简单介绍第七章：焊接参数的基本单位介绍第一章：焊缝的基本搭接形式一、对接：二、搭接：三、直角接：四、T形接头：五、斜角接：第二章：焊缝的基本破口形状第三章焊缝的基本尺寸及相关概念一、焊趾：焊缝表面与母材的交接处。
二、焊缝宽度（B）：焊缝表面两焊趾之间的距离。
三、焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
四、焊脚尺寸：在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。
五、焊脚：在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离。
六、熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；七、焊缝成形系数：熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；八、余高：超出母材表面连线上面的那部分焊缝金属的最大高度；九、焊根：焊缝背面与母材的交接处；十、弧坑：弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；十一、熔池：熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部分；图一焊缝成形系数（￠）=B/H图二十二、破口角度：两破口之间的夹角；十三、破口面角度：待加工破口的端面与破口面之间的夹角；第四章：焊接符号一、焊接符号定义：是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；二、焊接符号的组成：（一）、焊缝符号：1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号（二）、指引线：由箭头线和基准线组成。
（三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定，绘制焊接图时必须严格遵守。
高级焊工培训-(焊工识图基础知识、焊接符号)PPT
装订格式： 装订边尺寸 一律为25 6
不装订格式： 边框与图框线间距 随图纸幅面变化。
7
具体值查阅国标
❖标题栏 每张图纸上都必须画出标题栏；外框 为粗实线，内格为细实线。标题栏的位 置应位于图纸的右下角。尺寸不随图纸 大小、格式变化。
国标格式
8
制图作业中推荐使用的标题栏格式
9
二、比例（GB/T14690-1993） 图中图形与其实物相应要素的
焊工识图基础知识
1
识图知识
图线的应用 三视图名称及投影规律
常用零件的画法 装配图的尺寸标注
2
3
一、 图纸幅面和格式 （GB/T14689-1993）
绘制技术图样时，应优先采用表1– 1所规定的基本幅面。必要时，也允许 选用国家标准中所规定的加长幅面。
4
1.图纸幅面规格
表 1-1
5
2.图纸边框格式
粗牙普通螺纹 M公称直径
普通螺纹
细牙普通螺纹 M公称直径×螺距
左旋螺纹在代号后加 LH,右旋不特别说明
例：M24---表示公称直径为24mm的粗牙普通螺纹。
M24 ×1.5---表示公称直径为24mm，螺距为 1.5mm的细牙普通螺纹。
M24 ×1.5LH---表示公称直径为24mm，螺距为 1.5mm的左旋细牙普通螺纹。
线性尺寸之比称为比例。
10
比例的意义
11
三、图线（GB/T17450-1998） 图线分粗、细两种。 在同一图样中同类图线的宽度应基本 一致，虚线、细点划线及双点划线的线 段长度和间隔应各自大致相等。
12
13
14
15
一、 投影法
投射中心 S
A B
投射线 s
不装订格式： 边框与图框线间距 随图纸幅面变化。
7
具体值查阅国标
❖标题栏 每张图纸上都必须画出标题栏；外框 为粗实线，内格为细实线。标题栏的位 置应位于图纸的右下角。尺寸不随图纸 大小、格式变化。
国标格式
8
制图作业中推荐使用的标题栏格式
9
二、比例（GB/T14690-1993） 图中图形与其实物相应要素的
焊工识图基础知识
1
识图知识
图线的应用 三视图名称及投影规律
常用零件的画法 装配图的尺寸标注
2
3
一、 图纸幅面和格式 （GB/T14689-1993）
绘制技术图样时，应优先采用表1– 1所规定的基本幅面。必要时，也允许 选用国家标准中所规定的加长幅面。
4
1.图纸幅面规格
表 1-1
5
2.图纸边框格式
粗牙普通螺纹 M公称直径
普通螺纹
细牙普通螺纹 M公称直径×螺距
左旋螺纹在代号后加 LH,右旋不特别说明
例：M24---表示公称直径为24mm的粗牙普通螺纹。
M24 ×1.5---表示公称直径为24mm，螺距为 1.5mm的细牙普通螺纹。
M24 ×1.5LH---表示公称直径为24mm，螺距为 1.5mm的左旋细牙普通螺纹。
线性尺寸之比称为比例。
10
比例的意义
11
三、图线（GB/T17450-1998） 图线分粗、细两种。 在同一图样中同类图线的宽度应基本 一致，虚线、细点划线及双点划线的线 段长度和间隔应各自大致相等。
12
13
14
15
一、 投影法
投射中心 S
A B
投射线 s
焊接符号及识图
电阻焊
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊
埋弧焊 电阻对焊
烙铁软钎焊
激光焊
等离子弧MIG焊
焊接符号及识图
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
焊接符号及识图
例2：
表示：焊点直径5，焊点数量10，间隔30。
焊接符号及识图
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
焊接符号及识图
代号 135 21 141 131 23
3 2
焊接方法
MAG焊（CO2） 点焊 TIG焊 MIG焊 凸焊 气焊
一、欧美焊接符号举例： 例1：
焊接符号及识图
焊接符号表示的意义：
4.5 ------表示焊点直径； [3] ------ 根据图示说明，表示此项为CC或SC项； 6 --------表示这是第六处CC或SC 项； BETWEEN ①AND ②------ 表示①件和②件两点之 间的焊点； 12X ------ 表示这两个之间的点焊数量为12个。
五、 焊脚： 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的 最小距离。
焊接符号及识图
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
焊接符号及识图
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊
埋弧焊 电阻对焊
烙铁软钎焊
激光焊
等离子弧MIG焊
焊接符号及识图
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
焊接符号及识图
例2：
表示：焊点直径5，焊点数量10，间隔30。
焊接符号及识图
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
焊接符号及识图
代号 135 21 141 131 23
3 2
焊接方法
MAG焊（CO2） 点焊 TIG焊 MIG焊 凸焊 气焊
一、欧美焊接符号举例： 例1：
焊接符号及识图
焊接符号表示的意义：
4.5 ------表示焊点直径； [3] ------ 根据图示说明，表示此项为CC或SC项； 6 --------表示这是第六处CC或SC 项； BETWEEN ①AND ②------ 表示①件和②件两点之 间的焊点； 12X ------ 表示这两个之间的点焊数量为12个。
五、 焊脚： 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的 最小距离。
焊接符号及识图
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
焊接符号及识图
焊接符号及识图培训教材PPT(共 39张)
长度。
九． 五、 焊脚：
一○． 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角 面表面的最小距离。
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
二、焊接电压（U）： 在焊接过程中，电压表上的读数。
焊接是采用大电流、小电压的过程，在采用CO2气体 保护焊时，电压值基本上不会变化，变化很小，因为 采用的平特性电源进行焊接。
单位：伏特（V）
三、气体流量： 在焊接过程中，气体流量计上的读数
表示焊接时，保护气体的流速，每分钟气体从工作 站流入焊枪的体积数。
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标
注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区
相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。
焊缝符号的基本标注格式来自2：焊接符号表示的意义：
Z3------ 表示焊角高度为3mm； 4X50----- 表示有4段焊缝，每段长度为50mm； 135------焊接方法（熔化极非惰性气体保护焊）； [1]------ 根据图纸技术要求，表示此项为CC或SC项
二、日本焊接符号举例：
焊接符号表示的意义：
四、常用焊接方法在图样的表示代号：
见下表
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
例2： 表示：焊点直径5，焊点数量10，间隔30。
例3：
焊接符号详解ppt课件
在焊缝基本符号的上侧或下侧，标注坡口角度α； 坡口面角度β和根部间隙b。
在指引线的尾部表注相同焊缝的数量N和焊接方 法。
焊缝标注与说明见表7-4。
可编辑课件PPT
12
表7-4 常见焊缝标注及说明
可编辑课件PPT
13
图7-37 焊接可装编辑配课图件实PPT例（支架）
14
在CAXA电子图板中的尺寸标注中提供了焊接符号的标注 方法。选择尺寸标注中的焊接符号将弹出如图7-38所示的对话框。
焊接及其表达
可编辑课件PPT
1
焊接件及其表达
焊接是将零件的连接处加热熔化，或者加热加压熔化（用 或不用填充材料），使连接处熔合为一体的制造工艺，焊接属 于不可拆连接。
焊接图样是焊接加工时要求的一种图样。焊接图应将焊 接件的结构和焊接有关的技术参数表示清楚。国家标准中规 定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注 方法。
辅助符号见表7-2所示，它是表示焊缝表面形状的符号， 如凸起或凹下等；
补充符号见表7-3所示，它是用来表示焊缝的范围等特 征的符号。
可编辑课件PPT
4
表7-2 焊缝的辅助符号
可编辑课件PPT
5
可编辑课件PPT
6
（2）、指引线采用细实线绘制，一般由带箭头的指引线（称为 箭头线）和两条基准线（其中一条为实线，另一条为虚线，基 准线一般与图纸标题栏的长边平行）必要时可以加上尾部 （90°夹角的两条细实线），如图7-31所示。
图7-31 焊缝的指引线
可编辑课件PPT
7
（3）、箭头线对于焊缝的位置一般没有特殊的要求。当箭头 线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单 边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时， 箭头线应当指向有坡口一侧的工件。如图7-32a、b所示。
在指引线的尾部表注相同焊缝的数量N和焊接方 法。
焊缝标注与说明见表7-4。
可编辑课件PPT
12
表7-4 常见焊缝标注及说明
可编辑课件PPT
13
图7-37 焊接可装编辑配课图件实PPT例（支架）
14
在CAXA电子图板中的尺寸标注中提供了焊接符号的标注 方法。选择尺寸标注中的焊接符号将弹出如图7-38所示的对话框。
焊接及其表达
可编辑课件PPT
1
焊接件及其表达
焊接是将零件的连接处加热熔化，或者加热加压熔化（用 或不用填充材料），使连接处熔合为一体的制造工艺，焊接属 于不可拆连接。
焊接图样是焊接加工时要求的一种图样。焊接图应将焊 接件的结构和焊接有关的技术参数表示清楚。国家标准中规 定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注 方法。
辅助符号见表7-2所示，它是表示焊缝表面形状的符号， 如凸起或凹下等；
补充符号见表7-3所示，它是用来表示焊缝的范围等特 征的符号。
可编辑课件PPT
4
表7-2 焊缝的辅助符号
可编辑课件PPT
5
可编辑课件PPT
6
（2）、指引线采用细实线绘制，一般由带箭头的指引线（称为 箭头线）和两条基准线（其中一条为实线，另一条为虚线，基 准线一般与图纸标题栏的长边平行）必要时可以加上尾部 （90°夹角的两条细实线），如图7-31所示。
图7-31 焊缝的指引线
可编辑课件PPT
7
（3）、箭头线对于焊缝的位置一般没有特殊的要求。当箭头 线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单 边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时， 箭头线应当指向有坡口一侧的工件。如图7-32a、b所示。
焊接符及识图培训42页PPT
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
焊接符及识图培训4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
焊接符号及识图讲义PPT课件
（4）必要时允许箭头线弯折一次；
（5）虚基准线可以画在实基准线的上侧或下侧；
（6）基准线一般应与图样的底边相平行，但在特殊条件下亦可 与底边相垂直；
（7）确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注 在图样上;
长庚医疗科技（厦门）
有限公司
40
（8）如果焊缝和箭头线在接头的同一侧，则将焊缝基本符号 标注在实基准线侧；相反，如果焊缝和箭头线不在接头的同 一 侧，则将焊缝基本符号标注在虚基准线侧 ；
13
1．对接焊缝
对接焊缝是沿着两个焊件之间形成的，有不开坡 口（或开I形坡口）和开坡口的两种。焊缝表面形状 有上凸的和与表面平齐的。
焊缝表面形状上凸
焊缝表面平齐
长庚医疗科技（厦门）
有限公司
14
2．角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
角焊缝截面形状
角焊缝根据受力方向的不同又可分为侧面角焊缝和正面角
C区：在基本符号的左侧，标注焊缝横截面上的尺寸符号 和数值，如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝 有效厚度S、根部半径R、焊缝宽度C和熔核直径d；
D区：在基本符号的右侧，标注交错焊缝符号，标注焊缝 的纵向（长度方向）尺寸数值，如焊缝段数n值、焊缝长度l 值和焊缝间距e值；
E区：标注补充符号中的三面焊缝符号；
（14）当需要标注的尺寸数据较多又不易分辨时，可在数据前 面增加相应的尺寸符号。
长庚医疗科技（厦门）
有限公司
41
第五章 焊接识图
长庚医疗科技（厦门）
有限公司
42
三、焊接接头的简化标注
在GB/T12212－1990中还规定了某些情况下，焊接接 头的简化标注方法。
它是各种焊接结构中采用最多、也是最完善的一 种接头形式，具有受力好、强度大和节省金属材料的 特点。
（5）虚基准线可以画在实基准线的上侧或下侧；
（6）基准线一般应与图样的底边相平行，但在特殊条件下亦可 与底边相垂直；
（7）确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注 在图样上;
长庚医疗科技（厦门）
有限公司
40
（8）如果焊缝和箭头线在接头的同一侧，则将焊缝基本符号 标注在实基准线侧；相反，如果焊缝和箭头线不在接头的同 一 侧，则将焊缝基本符号标注在虚基准线侧 ；
13
1．对接焊缝
对接焊缝是沿着两个焊件之间形成的，有不开坡 口（或开I形坡口）和开坡口的两种。焊缝表面形状 有上凸的和与表面平齐的。
焊缝表面形状上凸
焊缝表面平齐
长庚医疗科技（厦门）
有限公司
14
2．角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
角焊缝截面形状
角焊缝根据受力方向的不同又可分为侧面角焊缝和正面角
C区：在基本符号的左侧，标注焊缝横截面上的尺寸符号 和数值，如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝 有效厚度S、根部半径R、焊缝宽度C和熔核直径d；
D区：在基本符号的右侧，标注交错焊缝符号，标注焊缝 的纵向（长度方向）尺寸数值，如焊缝段数n值、焊缝长度l 值和焊缝间距e值；
E区：标注补充符号中的三面焊缝符号；
（14）当需要标注的尺寸数据较多又不易分辨时，可在数据前 面增加相应的尺寸符号。
长庚医疗科技（厦门）
有限公司
41
第五章 焊接识图
长庚医疗科技（厦门）
有限公司
42
三、焊接接头的简化标注
在GB/T12212－1990中还规定了某些情况下，焊接接 头的简化标注方法。
它是各种焊接结构中采用最多、也是最完善的一 种接头形式，具有受力好、强度大和节省金属材料的 特点。
焊接符号详解ppt课件
精选课件PPT
长度方向
10
图7-36 焊接尺寸符号及意义
在焊缝基本符号的左侧标注焊缝横截面上的尺寸， 如钝边高度P、坡口深度H，焊角高度K等。如果焊 缝的左侧没有任何标注又无其它说明时，说明对接 焊缝要完全焊透。
精选课件PPT
11
在焊缝基本符号的右侧，标注焊缝长度方向的尺 寸，如焊缝段数n、焊缝长度l、焊缝间隙e。如果基 本符号右侧无任何标注又无其它说明时，表明焊缝在 整个工件长度方向上是连续的。
在焊缝基本符号的上侧或下侧，标注坡口角度α； 坡口面角度β和根部间隙b。
在指引线的尾部表注相同焊缝的数量N和焊接方 法。
焊缝标注与说明见表7-4。
精选课件PPT
12
表7-4 常见焊缝标注及说明
ห้องสมุดไป่ตู้精选课件PPT
13
图7-37 焊接精装选配课图件P实PT例（支架）
14
在CAXA电子图板中的尺寸标注中提供了焊接符号的标注 方法。选择尺寸标注中的焊接符号将弹出如图7-38所示的对话 框。
（6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。 如图7-34、7-35所示。
图7-34 双面精焊选课缝件（PPT单边V形焊缝）
9
图7-35 对称焊缝（角焊缝）标注
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另 一侧又无焊缝要求时，允许省略基准线的虚线。
（8）、焊缝的尺寸符号为：
高度方向
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其 中以电弧焊应用最广。
（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
图7- 30 常见精选的课焊件缝P接PT头和焊缝形式
2
表7-1 常用焊缝基本符号
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/3/7
CHENLI
21
例2：
表示：焊点直径5，焊点数量10，间隔30。
2021/3/7
CHENLI
22
例3：
表示：焊高为3，周围满焊，采用CO2气体保护焊 进行接，共有5处。
2021/3/7
CHENLI
23
例4：
表示：焊高为3，斜V形坡口，焊缝表面磨平，焊缝 长30，共5段，采用CO2气体保护焊进行焊接。
2021/3/7
CHENLI
24
第五章：焊接识图的基本知识
一、图纸的基本结构：
1、主视图：眼睛平视所看到的图形； 2、俯视图：眼睛垂直向下看到的图形； 3、左视图：眼睛从视图的左侧看到的图形； 4、剖视图：从视图中某个剖面剖开所看到的视图； 5、向视图：从视图中的某个方向所看到的视图。
2021/3/7
2021/3/7
CHENLI
28
第六章：欧美和日本焊接符号的简单介绍
一、欧美焊接符号举例： 例1：
2021/3/7
CHENLI
29
焊接符号表示的意义：
4.5 ------表示焊点直径； [3] ------ 根据图示说明，表示此项为CC或SC项； 6 --------表示这是第六处CC或SC 项； BETWEEN ①AND ②------ 表示①件和②件两点之 间的焊点； 12X ------ 表示这两个之间的点焊数量为12个。
C区：在基本符号的左侧，标注焊缝横截面上的尺寸符号 和数值，如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有 效厚度S、根部半径R、焊缝宽度C和熔核直径d；
D区：在基本符号的右侧，标注交错焊缝符号，标注焊缝 的纵向（长度方向）尺寸数值，如焊缝段数n值、焊缝长度l 值和焊缝间距e值；
E区：标注补充符号中的三面焊缝符号；
相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。
2021/3/7
CHENLI
16
焊缝符号的基本标注格式
2021/3/7
CHENLI
17
A区：属主要功能区：标注基本符号、特殊符号、补充符 号中的垫板符号，辅助符号中的平面、凸面、凹面符号；
B区：属补充功能区：布置在A区的上方或下方，标注焊 缝尺寸中的坡口角度α，坡口面角度β和根部间隙b；
3 2
焊接方法
MAG焊（CO2） 点焊 TIG焊 MIG焊 凸焊 气焊
电阻焊
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊
埋弧焊 电阻对焊
烙铁软钎焊
激光焊
等离子弧MIG焊
2021/3/7
CHENLI
20
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长之间的距离。
五． 三、 焊缝厚度：
六． 在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
七． 四、 焊脚尺寸：
八．
在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的
长度。
九． 五、 焊脚：
一○． 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角 面表面的最小距离。
2021/3/7
CHENLI
25
举例：
主视图
2021/3/7
CHENLI
26
俯视图
2021/3/7
CHENLI
27
二、绘图的基本线型：
粗实线：表示能看见的外轮廓线； 细实线：表示能看见的内部线型 ，线宽是粗实 线的1/3； 点划线：表示某种图形的中心线； 虚线：表示在某个方向无法看到的线型； 双点划线：是一种辅助线；
CHENLI
9
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
九、 焊根： 焊缝背面与母材的交接处；
十、弧坑： 弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
2021/3/7
Y形破口
X形（带钝边） 斜V形破口 斜Y形破口 搭接（三面焊）
U形破口
CHENLI
U
7
11 12 13 14 15
2021/3/7
单边U形破口 点焊
异形破口
异形破口 异形破口
CHENLI
8
第三章 焊缝的基本尺寸及相关概念
一． 焊趾：
二． 焊缝表面与母材的交接处。
三． 二、 焊缝宽度（B）：
焊接符号及识图
2021/3/7
CHENLI
1
目录
第一章：焊缝的基本搭接形式 第二章：焊缝的基本坡口形状 第三章：焊缝的基本尺寸及其相关概念 第四章：焊接符号 第五章：焊接识图的基本知识 第六章：欧美和日本焊接符号的简单介绍 第七章：焊接参数的基本单位介绍
2021/3/7
CHENLI
2
第一章：焊缝的基本搭接形式
十一、熔池： 熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液
态金属部分；
2021/3/7
CHENLI
10
图一
焊缝成形系数（¢）=B/H
2021/3/7
CHENLI
11
图二
2021/3/7
CHENLI
12
十二、破口角度： 两破口之间的夹角；
2021/3/7
CHENLI
13
十三、破口面角度： 待加工破口的端面与破口面之间的夹角；
2021/3/7
CHENLI
15
（二）、指引线：由箭头线和基准线组成。 （三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标
注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区
2021/3/7
CHENLI
14
第四章：焊接符号
一、焊接符号定义： 是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术
内容的符号； 二、焊接符号的组成：
（一）、焊缝符号： 1.基本符号：表示焊缝横断面形状的符号。 2.辅助符号：表示焊缝表面形状的符号。 3.补充符号：为了补充说明焊缝的某些特征而采用的符号
2021/3/7
CHENLI
18
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
2021/3/7
CHENLI
19
代号 135 21 141 131 23
一、对接：
二、搭接：
2021/3/7
CHENLI
3
三、直角接： 四、T形接头：
2021/3/7
CHENLI
4
五、斜角接：
2021/3/7
CHENLI
5
第二章：焊缝的基本破口形状
序号
简图
坡口形式
焊接符号
1
I 形破口
2
K形破口
3
V形破口
4
2021/3/7
X形破口
CHENLI
6
5 6 7 8 9 10
