[沙角,电厂,用电,其他论文文档]沙角C电厂厂用电结线分析
沙角C电厂锅炉结焦原因及对策

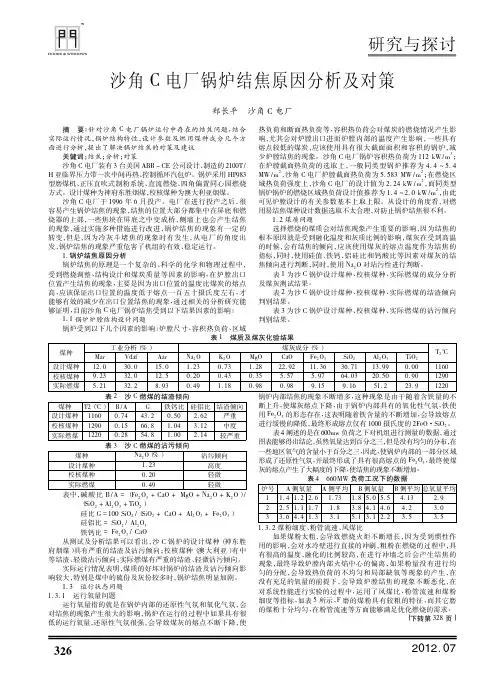

沙角C电厂锅炉结焦原因分析及对策郑长平沙角C电厂摘要：针对沙角C电厂锅炉运行中存在的结焦问题，结合实际运行情况，锅炉结构特性，设计参数及燃用煤种成分几个方面进行分析，提出了解决锅炉结焦的对策及建议关键词：结焦；分析；对策沙角C电厂装有3台美国ABB－CE公司设计、制造的2100T/ H亚临界压力带一次中间再热、控制循环汽包炉。
锅炉采用HP983型磨煤机、正压直吹式制粉系统、直流燃烧、四角偏置同心园燃烧方式。
设计煤种为神府东胜烟煤，校核煤种为澳大利亚烟煤。
沙角C电厂于1996年6月投产。
电厂在进行投产之后，很容易产生锅炉结焦的现象，结焦的位置大部分都集中在屏底和燃烧器的上部，一些焦块在屏底之中变成桥，侧墙上也会产生结焦的现象，通过实施多种措施进行改进，锅炉结焦的现象有一定的转变，但是，因为冷灰斗堵焦的现象时有发生，从电厂的角度出发，锅炉结焦的现象严重危害了机组的有效、稳定运行。
1．锅炉结焦原因分析锅炉结焦的原理是一个复杂的、科学的化学和物理过程中，受到燃烧调整、结构设计和煤炭质量等因素的影响，在炉膛出口位置产生结焦的现象，主要是因为出口位置的温度比煤炭的熔点高，应该保证出口位置的温度低于熔点一百五十摄氏度左右，才能够有效的减少在出口位置结焦的现象，通过相关的分析研究能够证明，目前沙角C电厂锅炉结焦受到以下结果因素的影响：1．1锅炉炉膛结构设计问题锅炉受到以下几个因素的影响：炉膛尺寸、容积热负荷、区域热负荷和断面热负荷等，容积热负荷会对煤炭的燃烧情况产生影响，尤其会对炉膛出口进而炉膛内部的温度产生影响，一些具有熔点较低的煤炭，应该使用具有很大截面面积和容积的锅炉，减少炉膛结焦的现象。
沙角C电厂锅炉容积热负荷为112kW/m3；在炉膛截面热负荷的选取上，一般同类型锅炉推荐为4．4 5．4 MW/m2，沙角C电厂炉膛截面热负荷为5．583MW/m2；在燃烧区域热负荷强度上，沙角C电厂的设计值为2．24kW/m2，而同类型锅炉锅炉的燃烧区域热负荷设计值推荐为1．4 2．0kW/m2，由此可见炉膛设计的有关参数基本上取上限。
沙角C电厂事故顺序记录的通道组态分析及整改
沙角C电厂事故顺序记录的通道组态分析及整改摘要沙角C电厂3台发电机组的存在输入信号路径中间环节多，通道分配不合理，部分已定义的通道端子未接线，部分已定义的通道信号定值空缺，部分关键信号未引进等问题。
造成未能对机组事故停机的事故分析提供明确有效的线索和证据。
针对存在的问题，进行了相应的整改措施，如取消多余的中间环节，补齐MFT全部始发条件，增加炉水循环泵跳闸信号，增加炉膛层火焰消失信号，增加重要辅机跳闸的始发条件等。
实践证明，改造后的能准确地捕捉到事故停机的始发原因。
沙角发电总厂C厂(以下简称沙角C电厂)工程全套引进技术设备，建设规模包括3台额定功率为660 MW，最大保证出力为69MW的亚临界冲动凝汽式汽轮发电机组。
其机组为目前我国最大的燃煤机组，具有参数高、系统复杂等特点，而且运行工作人员少，因此，事故顺序记录对于指导检修人员及时排除事故显得特别重要，并直接影响机组的商业运行。
1的结构及运行状况沙角C电厂3台机组均采用英国ROCHESTER公司生产的ISM-1型事故顺序记录仪，主要包括电源供电单元(FCU)、信号输入端子板(ITP)、事故虏获单元(ECU)、通信单元(CIU)、打印机和设备间相互连接用的同轴电缆及光纤等。
每台机组的提供信号输入通道256个，已定义输入通道255个，主要包括电气保护信号、重要辅机运行状态/跳闸状态信号、电调部分的汽轮机跳闸的始发条件、锅炉MFT始发条件和机、炉部分设备的运行参数等。
在机组商业运行过程中，多次出现未能对机组的事故停机的事故分析提供明确有效的线索和证据的情况，延长了机组的消缺时间，影响了机组的安全、经济运行。
主要存在的问题.1信号输入路径中间环节多沙角C电厂输入信号基本上从最近距离的地方引进，造成信号输入路经中间转换环节增多，如锅炉跳闸信号的输入路径为：FSSS→中间继电器柜→DCS输入端子→输入端子。
更合理的信号输入路径应为FSSS→输入端子。
由于信号输入中间环节多，当通道定义为常闭接点输入时，系统误动作次数将会增加；当通道定义为常开接点输入时，将增大系统拒动的可能性。
沙角C电厂柴油发电机改造
沙角C电厂柴油发电机改造发布时间：2022-12-19T02:59:45.534Z 来源：《中国电业与能源》2022年第15期作者：杨金戈[导读] 沙角C电厂建厂的二十几年间，一直使用应急发电机组——柴油发电机来提供安全可靠的后备机组保安电源杨金戈广东省能源集团有限公司沙角C电厂广东东莞 5239361.梗概沙角C电厂建厂的二十几年间，一直使用应急发电机组——柴油发电机来提供安全可靠的后备机组保安电源，保证机组安全停机的应急负荷可以24小时内随时启停。
因二十几年的频繁启停和备用时间过长，且安装在近海边多盐雾环境因素影响，原来老化的柴油发电机（康明斯880kW）已经不能满足日常需求，所以为消除隐患，我厂综合考虑后提出更换方案对原来的机组进行包括控制系统、燃料系统、隔音罩在内的整体改造。
改造完成后试验结果良好，验证了改造思路，可投入正常备用。
目前主流电厂用应急柴油发电机大多使用德国MTU（国内工厂），英国Perkins（帕金斯），美国Cummins康明斯（国内工厂），日本Mitsubishi三菱；主流电球有：法国Leroy Somer利莱森玛（国内工厂），美国Marathon（国内工厂），英国Stamford斯坦福（国内工厂）；主流控制器有：英国的深海、丹麦的丹控、和捷克的科迈等。
基于上述情况分析，我厂综合考虑后提出建议，沙角C电厂的应急柴油发电机组宜采用德国MTU品牌发动机+法国Leroy Somer利莱森玛发电机+英国DSE深海品牌控制器，组合成套。
其优点是更稳定耐用，更易并联。
2.沙C后备保安电源的选择和设置我厂在1996年时在国外选择进口代表当时先进技术水平的单台六十六万千瓦装机容量的燃煤机组，在选择厂用电时考虑各系统辅机因使用场合不同而产生功率和设计的差别，因而选择参照当时国外主流的成熟经验：采用10kV/3kV电压等级。
主变变比为500:19，其低压侧为19kV，且直接和发电机出口开关相连，按照19:10的变比接入两台10kV厂用变压器供给机组厂用电使用，并在10kV母线下接入变比为10：0.38三台在低电压等级下使用的锅炉变、汽机变和除尘变，以满足机组380V锅炉、汽机和电除尘等厂用电负荷使用。

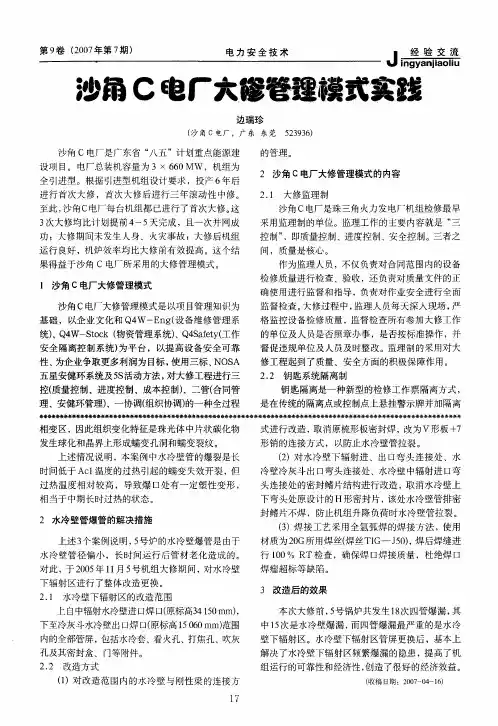

沙角C电厂大修管理模式实践
类， 放在PTW室江 作许可室)的钥匙箱中， 并在钥 匙箱上贴上标签， 注明箱内的隔离项目， 经由该隔
离项目的全部执行人签名后， 锁上通用锁。 那么当 某个设备或系统需检修时，就只需在PTW 室内相 应的钥匙箱上上锁(或几个箱的组合)，而不必每次 都到现场进行隔离上锁。 工作票隔离钥匙制度的另 一个特点是简化了工作票的办理程序。 所有工作票 都由运行隔离室通过电脑开出， 并采用规范化的执
焊瘤超标等缺陷。
2 水冷壁管爆管的解决措施
上述3个案例说明， 5号炉的水冷壁爆管是由于 水冷壁管径偏小，长时间运行后管材老化造成的。
对此， 于2005年1 月5号机组大修期间， 1 对水冷壁 下辐射区进行了整体改造更换。 2. 1 水冷壁下辐射区的改造范围 上自 辐射水冷壁进口 (原标高3 15 nllll)， 中 焊口 4 0 下至冷灰斗水冷壁出口 焊口 (原标高15 06 mm)范围 0 内的全部管屏， 包括水冷套、 看火孔、 打焦孔、 吹灰
式进行改造， 取消原梳形板密封焊， 改为V形板+7
形销的连接方式，以防止水冷壁管拉裂。 (2 对水冷壁下辐射进、出口弯头连接处、水 ) 冷壁冷灰斗出口弯头连接处、 水冷壁中辐射进口弯 头连接处的密封鳍片结构进行改造， 取消水冷壁上 下弯头处原设计的H 形密封片， 该处水冷壁管排密 封鳍片不焊，防止机组升降负荷时水冷壁管拉裂。 (3 焊接工艺采用全氢弧焊的焊接方法， ) 使用 材质为2 G所用焊丝(焊丝T G一J 0 ， 0 I 5 ) 焊后焊缝进 行 1 0 % RT 检查， 0 确保焊口 焊接质量，杜绝焊口
孔及其密封盒、门等附件。
3 改造后的效果
本次大修前， 5号锅炉共发生1 次四管爆漏， 8 其 中1 次是水冷壁爆漏， 5 而四管爆漏最严重的是水冷 壁下辐射区。水冷壁下辐射区管屏更换后， 基本上 解决了水冷壁下辐射区频繁爆漏的隐患， 提高了机 组运行的可靠性和经济性， 创造了很好的经济效益。

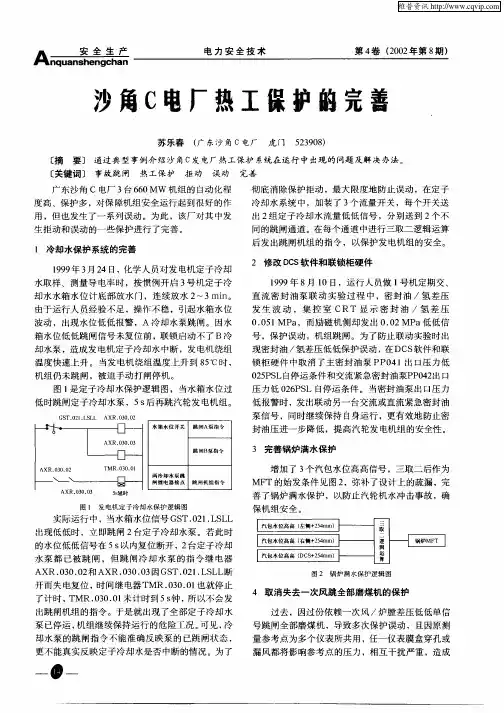

沙角C电厂热工保护的完善
跳 闸Ｂ 指令 泵
两冷 却水 泵跳
闸 继 电 器 接 点 跳 闸 机 组 指 令
ＭＦ Ｔ的始 发 条件 见 图 ２ ，弥补 了设 计 上 的疏 漏 ，完 善 了锅 炉 满 水保 护 ，以 防止 汽 轮机 水 冲击 事故 ，确
保 机 组 任一仪表膜盒穿孔或 漏 风 都将 影 响参 考 点 的压 力 ，相 互 干 扰严 重 ，造成
维普资讯
了计 时 ， ＴＭＲ． ３ ． ｌ ０ ０ ０ 未计 时 到 ５ｓ ， 以不 会 发 钟 所
汽 水 高 左 ＋４ ）＿ 包 位 高（ ２ ｍ 卜～ 侧５ — ｍ
汽 包水 位高 高 （ 右侧 ＋２４ ５ｍｍ） —— 一
＝
二
逻 辑
汽水高 （Ｓ５ｍ卜一 包位高Ｄ＋４ ）— Ｃ２ ＿ ｍ
由于 运 行人 员 经验 不 足 ，操作 不 稳 ，引起 水箱 水 位
后发 出跳 闸机组的指令 ，以保护发电机组的安全。 ２ 修改 Ｄ Ｓ Ｃ 软件和联锁柜硬件
１９ ９ ９年 ８月 １ ０日，运 行 人 员做 ｌ 机 定期 交 、 号
直 流 密 封 油 泵联 动 实 验 过 程 中 ，密 封 油 ／氢 差 压 发 生 波 动 ，集 控 室 ＣＲＴ 显 示 密 封 油 ／氢 差 压 ００ ｌ ａ ．５ ＭＰ ，而励 磁 机侧 却 发 出 ０．２ＭＰ ０ ａ低 低信 号 ，保 护 误 动 ，机 组跳 闸 。为 了防 止联 动 实验 时 出 现 密封 油 ／氢差 压 低低 保 护误 动 ， ＤＣ 在 Ｓ软件 和联 锁 柜 硬件 中取 消 了主 密 封 油 泵 ＰＰ ４ｌ出 口压 力 低 ０ ０５ Ｓ ２Ｐ Ｌ自停 运 条件 和交 流 紧急 密封 油 泵Ｐ ０ ２ 口 Ｐ４ 出 压 力低 ０ ６ Ｓ 自停 运 条件 。当 密封 油 泵 出 口压 力 ２Ｐ Ｌ 低 报警 时 ，发 出联 动 另一 台交流 或 直流 紧 急密 封 油 泵信 号 ，同时继 续保 持 自身运 行 ，更有 效地 防止 密 封 油压 进 一步 降 低 ，提 高 汽轮 发 电机 组 的安 全性 。 ３ 完善 锅 炉 满水 保 护 增 加 了 ３ 汽包 水 位高 高 信号 ，三取 二 后作 为 个
浅谈沙角C 电厂500 kV 沙东乙线异常跳闸事件分析及处理
科技与创新┃Science and Technology&Innovation ·132·2019年第06期文章编号：2095－6835（2019）06－0132－02浅谈沙角C电厂500kV沙东乙线异常跳闸事件分析及处理杨青（广东省粤电集团有限公司沙角C电厂，广东东莞523936）摘要：随着电力系统网络的日益扩大，电网的安全运行显得尤为重要。
主要介绍了沙角C电厂500kV沙东乙线异常跳闸事件分析及处理，其故障排查方法及处理过程对同类电厂具有实际的借鉴意义。
关键词：母差保护；沙东乙线；故障录波；电缆中图分类号：TM621文献标识码：A DOI：10.15913/ki.kjycx.2019.06.1322018-09-21T00：00时左右，500kV沙角C厂两回电缆沟交叉点起火，引起该区域内的通信用光缆、直流电缆、稳控、PMU、测控、保护用交流及控制电缆等受损。
电缆沟起火燃烧过程中，C厂GIS室内两个低压配电空开跳闸（用于加热器和照明），GIS室区域两套直流电源系统报直流接地、交流窜入告警，至网控变送器屏的220V直流电源空开跳闸；两套稳控装置出现装置异常报警，稳控装置一黑屏死机、有继电器频繁动作声音；500kV沙东乙线辅B保护动作跳闸并给对侧发远跳信号，本侧5051开关跳闸；500kV沙东甲线主一主二保护、辅A辅B保护PT回路断线，PT空开跳开，保护一路专用光纤通道（48芯）中断，甲线紧急转冷备用；500kV一母母差保护一5081开关支路CT断线，保护闭锁，5081开关紧急停运。
#1发变组与变高侧开关联跳电缆故障，1号主变紧急停运。
1事件前运行方式故障发生前，沙角C电厂1、2、3号机组（3*660MW）正常运行，500kV母线I、II母线分列运行，500kV第四串5041、5042、第五串5052、5053、第六串5062、第七串5072、第八串5082开关均处于热备用状态。
沙角C电厂#2机组电气厂用电控制系统(FECS)介绍
沙角C电厂#2机组电气厂用电控制系统(FECS)介绍论文导读：沙角C电厂#2机在2008年度A级检修期间对控制系统进行了改造，改造工程包括电气厂用电控制系统(FECS)的构建。
#2机组电气厂用电系统在改造前采用的是传统的模拟屏控制方式，而传统方式难以满足对辅助设备的大量运行信息的获取。
本次#2机组电气控制系统(FECS)的构建，目的在于提高机组电气厂用电控制系统的自动化水平，实现更好、更快、更详细地获取机组的运行信息，以便对机组电气系统进行监控，确保机组更加安全、可靠、经济地运行。
#2机组电气厂用电控制系统(FECS)按如下方式设计：厂用电源开关的控制。
关键词：沙角C电厂，#2机组电气厂，用电控制系统，FECS0.概述沙角C电厂#2机在2008年度 A级检修期间对控制系统进行了改造，改造工程包括电气厂用电控制系统(FECS)的构建。
#2机组电气厂用电系统在改造前采用的是传统的模拟屏控制方式，而传统方式难以满足对辅助设备的大量运行信息的获取。
本次#2机组电气控制系统(FECS)的构建，目的在于提高机组电气厂用电控制系统的自动化水平，实现更好、更快、更详细地获取机组的运行信息，以便对机组电气系统进行监控，确保机组更加安全、可靠、经济地运行。
1.电气厂用电控制系统(FECS)控制与架构模式1.1 电气厂用电控制模式#2机组电气厂用电控制系统(FECS)按如下方式设计：（1）厂用电源开关的控制。
原来厂用电源开关控制在集控室模拟控制屏上实现开关的分、合闸操作，改造后厂用电控制系统(FECS)将电源进线开关、联络开关的相关控制信号（包括了控制命令与反馈信号）直接通过通讯硬接线进入FECS测控柜，在FECS系统上实现厂用电源开关的控制及监视，通过通讯方式向DCS发送相关信息以实现DCS对厂用电源的监视。
（2）负荷电机开关控制。
将参与控制的信号直接通过硬接线与热工DCS连接，即维持原有的控制方式。
主要包括：开关分合闸命令、参与控制的开关状态反馈信号（如空预器的运行反馈接点）、参与控制的电流、功率信号（如磨煤机功率）等，其他不参与控制的信号通过通讯线送FECS，再由FECS将需要观察的信号送DCS。
浅谈沙角C电厂10kV厂用电的故障处理
发 生 １０ ｋＶ厂 用 电 故 障 后 ，要 迅 速 检 查 相 关 保 护 的 动 作 情 况 ，根据保护 动作的类 型判断故障 性质 ，并采用相 应方法 尽快 排除故 障 。在故 障排除之前 ，为避 免故障扩 大，禁 止 向故障母 线充 电。如果发生 故障的机组 带有 １０ ｋＶ公用 段 ，并引起 公用 段也 失压 ，应 尽快恢复 公用段 ，防止公用 系统和其 他机组 受到 影 响 。
１０Ｏ
Ｓｈｅｊｉ ｙｕ Ｆｅｎｘｉ◆设计与分析＿
险 。如 果 保 险正 常 ，则 可 以确 认 开 关 的跳 闸 回 路 有 故 障 ，此 时 ， ３．２．３ 自投 装 置 闭锁 或 者 未 动 作
应启动 备用设备 ，并 降低故障开 关设备 的负荷 ，利用机 械跳 闸
当 自投 装 置 故 障 拒 动 或 者 闭 锁 时 ，应 尽 快 通 过 手 动 倒 闸
按钮打跳 开关，通知检 修人员处理 。
操 作恢复相应 的母 线。典型情况如 下：
３．１．５ １０ ｋＶ母线故障或进 线开关故障 引起 的母线失压
如 果机组带 一段 １０ ｋＶ公用 段母线运 行 ，当出现 发变 组故
发生 电源进线开 关故障 或１０ ｋＶ机组母 线故障 时 ，应立 即 障引起厂用 电消失 时，如 果备用 电源 自投装置未 正确 动作 ，应
发生 １０ ｋＶ机 组母线 电压低 报 警 时 ，应从 以下几 个方 面着手 ，尽 快 查 明引起 电压 低 的具 体 原 因 ， 并 做 出相 应 处 理 ：如 果 １０ ｋＶ机 组 母 线 由后备 变 供 电，当 １０ｋＶ机 组 母 线 电 压 低 时 ，应 调 整 后 备 变 抽 头 ， 恢 复 母 线 电 压 至 正 常 值 ；如 果 母 线 电压低 是 由于发 电机机 端 电压 低 引 起 ，则 应 调 整 发 电机 的 机 端 电压 ，恢复 母线 电压至 正常值 ；如 果 是 由 于 １０ ｋＶ机 组 母 线 带 １０ ｋＶ 公用 段母线 导致 负荷过 大 引起 的，可 将公 用段倒 换至 其他 机 组 供 电 。 ３．１．３ １０ ｋＶ母线ＰＴ故 障 发生 １０ｋＶ母线ＰＴ故障 时，应检 查厂用 电控 制屏及ＣＲＴ显 示屏 的 １０ ｋＶ系 统画面 有无 故障信 号 ，检 查 １０ ｋＶ母线 电压 表 指示 是否正常 ，并判断具 体是 哪个 ＰＴ故障 ，检查ＰＴ的～ 次 、二 次保 险，如有损坏 ，更换保 险。 ３．Ｉ．４ １０ ｋＶ开关 跳 闸 回 路 故 障 根据报警 内容 ，确 定发 出故障信号 的开关 ，在 就地开关 控 制柜 上 ，检查 开关 总控制 保险和 跳 闸保险 ，如 有烧坏 ，更换 保
沙角C电厂1B厂高变差动保护动作分析
沙角C电厂1B厂高变差动保护动作分析摘要：合上沙角C电厂500kV的5061开关向 #1主变空载充电时，1B厂高变差动保护动作，分析并整理此次保护动作过程，为以后再出现此类保护动作提供了重要的参考意义。
关键字：沙角C电厂、500kV#1主变、1B厂高变差动保护沙角C电厂500kV升压站一次接线方式为一个半断路器接线，其中4、5、6、7串为完整串，第8串为不完整串。
共有4回出线，第4、5串的两回出线往东接至东方换流站，第6、7串的两回出线往西接至狮洋站，#1、#2、#3机组分别接入第6、7、8串。
一、情况概述2023年#1机组C修，按C修工作进度，02月21日#1主变工作结束，向中调申请500kV#1主变由冷备用转运行，中调批复同意后，2023年2月21日12时59分，合上沙角C电厂500kV的5061开关向 #1主变（带1A厂高变、1B厂高变、#1高压脱硫变）空载充电，1B高厂变比率差动保护动作，跳开5061开关，现场检查发变组保护屏上有“B厂高变差动保护”，426屏上有“DIRECT TRANSFER TRIP I”“DIRECT TRANSFER TRIP II”，500kV第六串上有“第六串远跳I动作”“第六串远跳II动作”“第六串断路器保护异常”，保护动作行为正确。
据1B高厂变保护装置的动作记录及#1发变组故障录波器波形分析，保护动作原因为：充电时候，B、C两相的2次谐波电流过低，小于设定值15%，但是充电电流有大于差动定值，因此保护动作，跳开5061开关。
二、故障前#1主变及500kV第六串开关运行方式（见图1）沙角C电厂500kV第六串5061、5062开关处于断开状态，50616刀闸处于合位，#1主变、1A厂高变、1B厂高变和#1高压脱硫变检修完毕，准备受电。
#1主变低压侧的发电机出口开关901、1A厂高变低压侧开关511A、1B厂高变低压侧开关511B、#1高压脱硫变低压侧开关511C，都处于断开状态。
沙角C电厂事故顺序记录的通道组态分析及整改

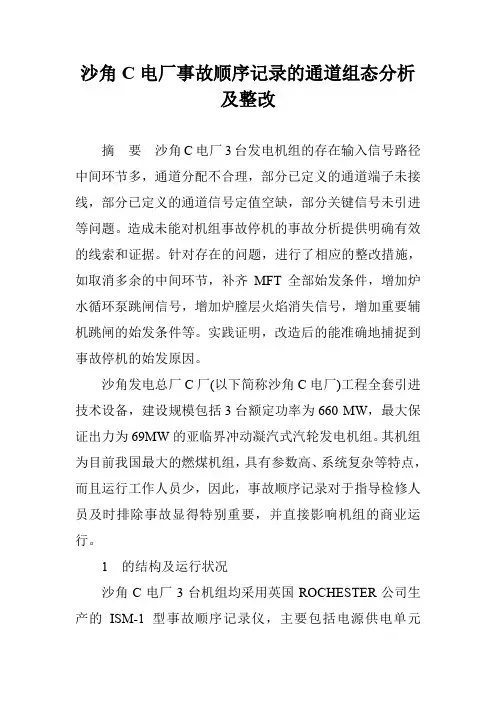

沙角C电厂事故顺序记录的通道组态分析及整改沙角发电总厂C厂(以下简称沙角C电厂)工程全套引进技术设备，
建设规模包括3台额定功率为660 MW，最大保证出力为696MW的亚
临界冲动凝汽式汽轮发电机组。
其机组为目前我国最大的燃煤机组，具有参数高、系统复杂等特点，而且运行工作人员少，因此，事故
顺序记录对于指导检修人员及时排除事故显得特别重要，并直接影
响机组的商业运行。
2 主要存在的问题
2.1 信号输入路径中间环节多
2.2 通道分配不合理
2.2.1 引进了辅机在运行信号
2.2.2 输入信号重复
2.3 部分已定义的通道端子未接线
2.4 部分已定义的通道信号定值空缺
在255个已定义输入通道中，现有的定值一览表未能提供明确定值的共有36个，其中包括定子冷却水出口温度非常高、引风机轴承温度高等。
沙角C电厂的单元机组维修与维护
沙角C电厂的单元机组维修与维护李冬（广东省粤电有限公司沙角C电厂，广东东莞523899）摘要：在火力发电厂运行过程中，单元机组是极为关键的组成部分，对于电厂的安全可靠运行意义重大。
现以沙角C电厂为例，对该电厂中单元机组的维修与维护工作展开了分析，对其自动化点检方案进行了探讨，为电厂单元机组的维修与维护工作打下了扎实的基础。
关键词：单元机组；维修；维护；火力发电0引言沙角C电厂创新性地建立了一套比较齐全的数字化的点检标准库与大小修文件包库，提供了完备的点检及大小修流程的监控管理。
为实现火力发电厂设备维护检修工作的系统化、信息化、规范化、科学化，对设备维护与检修工作有较强的针对性、实用性，开发了点检标准库管理、点检信息管理、大小修文件包库管理、大小修信息管理、维修综合决策管理、系统管理等模块，在管理思路和开发应用上都有创新。
自投入使用以来，进一步加强了沙角C电厂的设备监测检修的流程管理、检修质量，提高了设备的维护检修工作效率，对沙角C电厂的现代化管理起到了积极的促进作用。
1火力发电厂单元机组的维修与维护概述1.1电厂单元机组点检的发展趋势和较先进、较早开展点检定修工作的北仑等电厂交流后发现，随着日常点检（运行巡检）的有效开展，相对的专业点检（设备部点检）工作已放到次要位置，此部分工作可拿到检修中进行，为设备的状态检修提供依据。
部门点检模式大致分为三类：（1）精密点检：在设备部设有精密点检部门，各个专业（机、炉、电、化等）各1～2名在主管领导下开展精密点检工作。
工作内容主要有：对承包商点检、班组点检进行项目内容划分；采集精密点检数据（DCS、各类点检采集数据、自身采集数据）；定期出精密点检月报等。
把握主要设备的健康状况和劣化趋势，为大小修检修周期及内容提供依据[1]。
（2）班组点检：对设备进行日常点检工作；把握现场设备健康程度；对现场安健环进行有效管理。
对设备表征缺陷判断较多，数据采集较少，点检内容相对较少，使班组点检员从日常较为繁琐的点检工作中解放出来，使其更为专注于缺陷的管理、技改特殊项目的管理、备品备件的管理、现场安健环的管理、大小修项目的管理[2]。
沙角C电厂厂用电结线分析
沙角C电厂厂用电结线分析
随着电力发展的进展，电厂的建设也得到了长足的发展，能够更好地满足国内外能源需求。
沙角C电厂是全球最大的煤电厂，为了能够更好地发挥其作用，厂用电结线分析是十分必要的。
首先，沙角C电厂厂区内的用电负荷分为高、中、低三级电压，分别为110千伏、35千伏和10千伏。
要想保证电能的供应，需要在维护线路和设备正常的前提下对电力系统进行合理的规划和建设。
对于高、中、低三级电压，应当分别建设变电站，以实现电力供应的有效分配。
其次，沙角C电厂的电力供应方案应当兼顾经济性和可靠性。
在满足电能供应的前提下，应当尽可能地降低电力损耗。
例如，可以通过合理规划电力输送线路，减少输送距离，控制线路电压偏差等方式来减少电力损耗，提高输电和供电的效率。
同时，在电力供应方案设计时，也应当注重安全性和可靠性，以确保厂区内的电力运行能够避免事故和障碍，保障生产经营的顺利进行。
除此之外，电力系统集成和自动化程度也是厂用电结线分析必须考虑的因素之一。
在沙角C电厂内，应当采用现代化的电力系统管理和监测技术，实现对电力系统的实时监测和数据分析，以更好地应对突发场景和优化能源消耗。
此外，可以采用自动化调控方式，通过智能控制来确保电力需求能够迅速响应实时的变化。
综上所述，沙角C电厂的厂用电结线分析应当综合考虑电力需求、供应和管理等多个方面，以确保电力运行的安全、可靠和高效。
在未来的发展中，继续注重技术创新和能源管理的优化，推行绿色发展的理念，开展节能减排的工作，完善电力管理制度，以实现对国家和社会的贡献。
沙角C电厂两起空预器事故分析
正常； １ ２ ２ ２ —２ ５日 空 预 器 烟 气 侧 差 最 高 升 至 ２ ｋ Ｐ ａ （ ２ ０ ｍ ｂ ａ ｒ ） ， 经 过加 强 空 预 器冷 热 端 吹 灰 ， １ ２ ２ ７闩 下 降 剑 １ ． ５ ｋ Ｐ ａ （ １ ５ ｍｂ ａ ｒ ） ； ２ ０ １ ４ 年１ 月２ ９ 日一 ２ Ｊ ｊ １ 日， 空 预 器 烟 气 侧 压 差 义持 续 上升 ， 最 高达 到３ ｋ Ｐ ａ （ ３ ０ ｍｂ ａ ｒ ） ， 机组 限 仍 荷运 行 ； ２ ０ １ ５ 年１ ０ ｌ ３ Ｈ≠ ｝ ｌ 机组 小修后 肩动 ＂始 ， 机组带 满 负荷 Ｉ Ｉ 、 』
组 空 预 器娴 气侧 差高 导致 机 组 出力 受 限 以及 空 预器 振动 大 导致 机 组 非计停 的 原 冈及 处理 办法 。 关键 词 ： 预器 ； 娴 气侧 压 差 ： 振动
１ ＃ １ 炉 空 预器 烟 气侧 压差 高 导致 机组 出 力 受限 事故
分析
（ ３ １ ｍｂ ａ ｒ ） ， 为 Ｊ Ｊ ： 风机喘振， 将± ｝ １ 机组 负 荷 制 庄 ５ ０ ０ Ｍｗ ． ．
ｌ 电 气 工 程 与 自 动 化 ◆ Ｄ Ｉ ａ ｎ ｑ ｉ Ｇ ｏ ｎ ｇ ｃ ｈ ｅ ｎ ｇ ｙ ｕ Ｚ ｉ ｄ ｏ ｎ ｇ ｈ ｕ ａ
沙角Ｃ电厂两 起空预器事 故分析
翔
（ 广 东省 粤 电集 团仃 公 司沙 角ｃ电厂 ， 广 东 东茺 ５ ２ ３ ９ ０ ０ ） 摘 要： 介 了沙 角ｃ电厂近 期 发生 的两 起 空预 器 事故 ， 从 电厂 运 行 日常操 作 、 议 箭 日常维 护 与机 组大 小修 知 度 ， 分析 了造 成燃 煤 机
火电厂厂用电系统及厂用电接 线运行特点分析大学论文
、汽轮发电机组厂用电接线的要求…………………9
三、厂用电的设计原则…………………………………10
四、厂用电系统电压等级的确定………………………10
五、厂用母线的接线方式………………………………11
六、厂用电中性点接地方式……………………………12
第三节 绘制厂用电电气接线图………………………13
（3）互感器的配置
为满足测量和保护装置的需要，在变压器、出线、母线分段及所有断路器回路中均装设电流互感器；
在未设断路器的下列地点也应装设电流互感器，如：发电机和变压器的中性点；
对直接接地系统，一般按三相配制。对三相直接接地系统，依其要求按两相或三相配制；
6－220KV电压等级的每组主母线的三相上应装设电压互感器；
接有I类负荷的高、低压厂用母线，应设置备用电源。当一个电源断电后，另一个电源就立即自动投入。
（2）II类负荷
允许短时停电（几秒至几分钟），但较长时间停电有可能损耗设备或影响机组正常运行的负荷。
如火力发电厂中的工业水泵、疏水泵、灰浆泵、输煤机械和化学水处理设备等，以及水力发电厂中的漏油泵、水轮机上盖排水泵、整流设备、吊车、照明设备等。
3、电气设备
正确选择电气设备是电气主接线和配电装置达到安全、经济运行的重要条件。在进行电气设备选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电气设备。 尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。
2、厂用负荷分类，按其在生产过程中的重要性，汽轮发电机组厂用负荷可分为以下几类：
沙角C电厂厂用电结线分析
沙角C电厂厂用电结线分析1 方案选择沙角C电厂(简称沙角C厂)有3台660MW机组，每台机组发出的电能都是经各自的主变压器升压至500kV，由500kV变电站进入广东省主网。
发电机机端电压为19kV，主变压器为Yo/△接线，每台机有2台容量各为44MVA的△/Yo接线高压厂用工作变压器，2台高压厂用工作变压器各带一10kV机组段。
全厂设1台容量为44MVA的高压厂用备用变压器及设高压厂用公用段10kV两段。
厂用电接线如图1所示。
对于这样一种结线，在工程谈判阶段业主和设计院曾就电厂的厂用电结线作了两个方案比拟。
方案一：全厂设高压厂用起动/备用变压器，而不设发电机开关；方案二：每台机装设发电机开关，而全厂只设1台容量较小的高压厂用备用变压器。
方案二的'优点是：a)机组正常起、停不需切换厂用电，只需操作发电机开关，厂用电牢靠性高。
b)机组在发生发电机开关以内故障时(如发电机、汽机、锅炉故障)，只需跳开发电机开关，厂用电源不会消逝，也不需切换，提高了厂用电的牢靠性，同时减轻了操作人员的工作量和紧急度。
这一点在沙角C厂的调试过程中，表现特别突出。
同时对于国内大型机组采纳一机只配一主操作员和一副操作员的值班方式特别有益。
c)对保护主变压器、高压厂用工作变压器有利。
对于主变压器、高压厂用工作变压器发生内部故障时，由于发电机励磁电流衰减需要肯定时间，在发电机-变压器组保护动作切除主变压器高压侧断路器后，发电机在励磁电流衰减阶段仍向故障点供电，而装设发电机开关后由于能快速切开发电机开关，而使主变压器受到更好的保护，这一点对于大型机组特别有利。
d)发电机开关以内故障只需跳开发电机开关，不需跳主变压器高压侧500kV开关，对系统的电网构造影响较小，对电网有利。
方案一无上述优点。
对于方案二，当时我们主要担忧发电机开关价格昂贵，增加工程投资，以及发电机开关质量不行靠，增加故障时机。
对于工程投资的比拟是假设不装设发电机开关，按目前国内大型火力发电厂设计规程要求的2台600MW机组需配2台高压厂用起动／备用变压器的原那么，沙角C厂那么要配4台较大容量起动／备用变压器，且由于条件所限，起动／备用变压器的电源只能从沙角A厂220kV系统引接。
沙角发电厂C厂实习报告
校外实习部分一：沙角发电厂C厂实习报告一实习目的通过对东莞沙角发电厂C厂的参观实习，了解大型火力发电厂的工作流程和节能减排设备。
结合课本的理论知识，进一步掌握电除尘，石灰石-石膏湿法脱硫工艺以及其它大气污染控制工艺，了解科学理论在实际运行操作中存在的问题等。
二．实习内容实习时间：2009年11月26日实习地点：东莞市虎门镇沙角村粤电集团有限公司沙角C电厂实习内容：（一）.电厂概况：沙角发电厂C厂位于历史上著名的销烟古镇—虎门，南临美丽的珠江伶仃洋交椅湾，地处珠江三角洲的中心地带，珠江口入海处。
该厂总装机容量1980MW（3台66万千瓦机组），年发电能力可达130亿千瓦时，是广东省特大的火力发电厂之一。
电厂于1993年正式动工兴建，工程采用总承包交钥匙的方式建设，全套发电设备由国外进口。
整个电厂布局紧凑，占地面积大约773亩，全套进口设备，自动化程高。
（二）.主要工艺流程：本次实习主要参观了沙角电厂C厂烟气控制排放污染物的主要措施，包括电除尘装置，烟气脱硫装置以及相关废水处理设施等，具体如下：㈠．高效静电除尘器除尘⑴．概述C厂的除尘器是四室四电场静电除尘器，设计效率99.9%以上，实际运行99.3%烟气经高效的静电除尘器处理，烟尘达标排放。
近年来，C厂陆续投入了2000多万元对电除尘器进行维修和改造，保证除尘器保持良好的除尘效果。
⑵．静电除尘器1．静电除尘器工作原理电除尘器是含尘气体在通过高压电场进行电离的过程中，使尘粒核电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。
其工作原理涉及悬浮粒子荷电，带电粒子在电场内的迁移和捕集，以及将捕集物从集尘表面上清除等三个基本过程。
2．静电除尘器各系统介绍电除尘器本体主要部件包括：烟箱系统、电晕极系统、收尘极系统、槽形板系统、储灰系统、壳体、管路、壳体保温和梯子平台等。
(1)烟箱系统烟箱系统包括进气烟箱和出气烟箱两部分。
进气烟箱是烟道与电场之间的过渡段。
