2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式，环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kV及以上的系统中性点直接接地，35kV及以下的系统中性点不接地。
电力系统分析(I)复习教材
课程主要内容
7. 同步电机数学模型（续）
（3）同步电机突然短路 突然短路过程的特点，区别于恒定电势源电路突然短路的特点 磁链守恒准则 同步电机突然短路的各种短路电流分量及相互之间的依存关系
14机突然短路的各种短路电流分量及相互之间的依存关系同步电机突然短路的各种短路电流分量及相互之间的依存关系4同步电机突然短路的各电流分量计算同步电机突然短路的各电流分量计算磁链平衡等值电路磁链平衡等值电路各种短路电流分量之间的磁链平衡关系各种短路电流分量之间的磁链平衡关系起始次暂态电流起始暂态电流短路稳态电流分量起始次暂态电流起始暂态电流短路稳态电流分量各自由电流分量的衰减时间常数各自由电流分量的衰减时间常数考试不作要求考试不作要求课程主要内容课程主要内容2
XT1
2 iim
1.5
iim=[1+exp(-0.01/Ta)]Ipm=kimIpm
iap0
1 0.5
0
XL1 iap
-0.5
ip -1
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1
I1
ILD1 ELD3 XLD3
ELD1
ILD3 f
a
XL2
I2
Huazhong University of Science and Technology
天道酬勤
1. 主要内容—电力系统短路计算（故障分析） （1）三相短路计算； （2）不对称故障计算，包括不对称短路和非全相断线； 2. 短路故障类型 （1）对称三相短路：f（3） （2）不对称短路： f（1） ， f（2） ， f（1,1） （3）非全相断线：单相断线，两相断线；

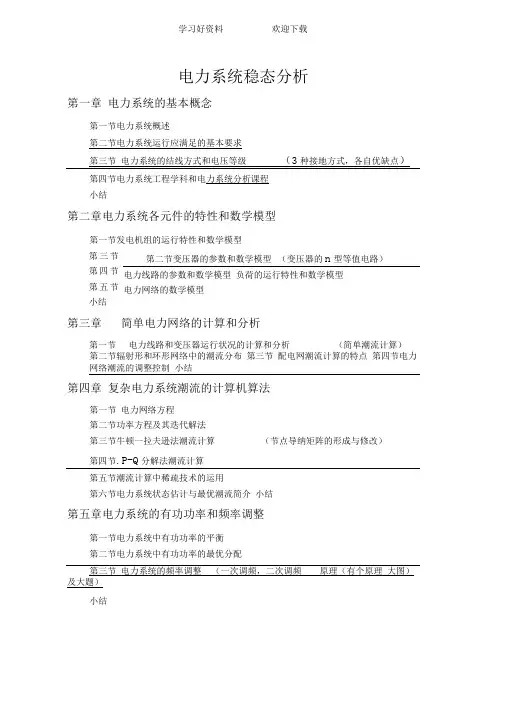

电力系统分析复习重点
