低压配电箱安装使用说明书(2017-A)

低压配电箱安装使用说明书宝临电气集团始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，宝临电气将提供进一步的资询。

目录1产品概述 (4)1.1 简介 (4)1.2正常的工作环境条件 (4)1.3 特殊使用条件 (4)1.4 电气参数 (4)1.5 到货后检验 (4)1.6 安装 (4)1.7清理 (4)1.8综合调试 (5)1.9投入运行前的检查和试验 (5)2使用说明 (5)3维护、维修 (6)3.1检查与维护 (6)3.2维修 (6)4工程技术服务 (6)1. 产品概述1.1简介宝临电气低压系列配电箱，适用于三相交流低压配电系统中，额定电压为交流 220/ 380V、额定电流为630A 及以下、额定频率 50Hz，作为接受和分配电能使用。

产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。

可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、地铁等公共场所。

1.2正常的工作环境条件1.2.1 环境温度： -15℃~+45℃，24h平均温度不超过 +35℃1.2.2 大气条件：空气清洁，最高温度为 +45℃时相对湿度不得超过 50％。

在较低温度时，允许有较大的相对湿度，但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

1.2.3 污染等级： 31.2.4 海拔高度：安装场地的海拔不得超过 2000m。

1.2.5 应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。

配电箱装配作业指导书（文档3篇）

配电箱装配作业指导书（文档3篇）以下是网友分享的关于配电箱装配作业指导书的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。

第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2 设备和工具2.1 设备：弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。

2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3 装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2mm。

3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000㎜为2mm，大于1000mm为2.5mm。

3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

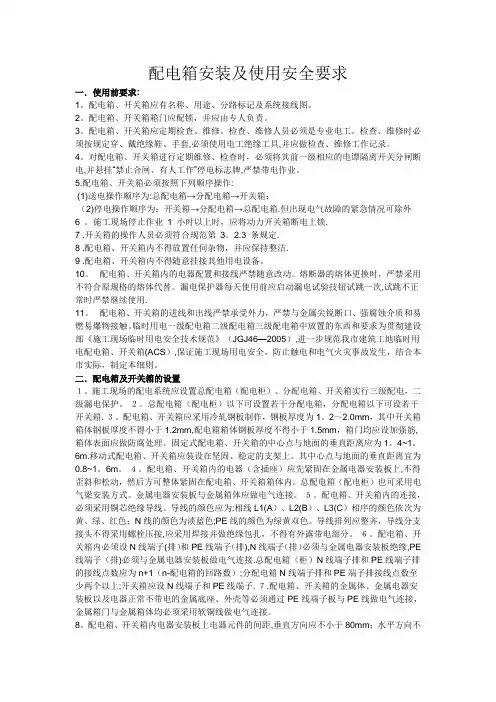

配电箱安装及使用安全要求

配电箱安装及使用安全要求一．使用前要求:1。

配电箱、开关箱应有名称、用途、分路标记及系统接线图。

2。

配电箱、开关箱箱门应配锁，并应由专人负责。

3。

配电箱、开关箱应定期检查、维修。

检查、维修人员必须是专业电工。

检查、维修时必须按规定穿、戴绝缘鞋、手套,必须使用电工绝缘工具,并应做检查、维修工作记录。

4。

对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电谭隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。

5.配电箱、开关箱必须按照下列顺序操作:(1)送电操作顺序为:总配电箱→分配电箱→开关箱；（2)停电操作顺序为：开关箱→分配电箱→总配电箱.但出现电气故障的紧急情况可除外6 。

施工现场停止作业1 小时以上时，应将动力开关箱断电上锁.7 .开关箱的操作人员必须符合规范第3。

2.3 条规定.8 .配电箱、开关箱内不得放置任伺杂物，并应保持整洁.9 .配电箱、开关箱内不得随意挂接其他用电设备。

10。

配电箱、开关箱内的电器配置和接线严禁随意改动。

熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。

漏电保护器每天使用前应启动漏电试验技钮试跳一次,试跳不正常时严禁继续使用.11。

配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。

临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005）,进一步规范我市建筑工地临时用电配电箱、开关箱(ACS）,保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

二．配电箱及开关箱的设置１。

施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。

２。

总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱. ３。

配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1。

2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋,箱体表面应做防腐处理。

MODAQO-M 安装使用说明书

始终安全第一!在开关设备安装使用前请仔细阅读本手册●开关设备只能安装于适合电气设备工作的户内场所。

●确保由专职电气人员来进行安装、操作和维护。

●有关开关设备的一切操作，都要遵守手册中的相关规定。

●要特别注意手册中的有关注意事项。

●不要超出设备在正常工作条件下的负载。

●手册应放在所有与安装、操作、维护有关的人员能方便拿到的地方。

●若对本手册有疑问，我们很乐意提供进一步的资讯。

目录1. 公司介绍 (3)2. 产品概述 (3)2.1 到货后检验 (4)2.2 设备的装运 (5)2.3 库存 (6)2.4 仓储 (6)2.5 安装 (6)2.6 电缆连接 (8)2.7 清理 (10)2.8 综合调试 (10)3. 操作使用 (11)3.1 概述 (11)3.2 进线单元ACB的操作 (12)3.3 抽屉单元的操作 (13)4. 维护及保养 (14)4.1 设备维修 (14)4.2 设备保养 (15)5. 质量保证 (16)5.1 质保期 (16)5.2 质量保证内容 (16)5.3 本质量保证不适用的情况 (16)6. 不可抗力 (17)7. 索赔须知 (17)8. 工程技术服务 (17)9. 安装注意事项 (17)1.公司介绍镇江默勒电器有限公司是1993年由大全集团有限公司和德国默勒集团成功合作创建的中德合资企业。

十几年来，镇江默勒电器有限公司按照现代企业管理制度，秉承大全集团独具特色的管理理念，结合德国先进的管理模式，实行中外双方共同管理，保持了高速与稳定的发展态势，多年来公司卓越的品质与优质的服务赢得了客户的赞誉与信赖。

公司采用德国默勒公司的专有技术和国外先进加工设备，设计制造国际一流的低压配电系统。

主要产品包括：MODAN6000模数化配电系统、ID2000低压配电柜、MCC马达控制中心、ID配电箱，以及自主研发的MODAQO-M低压智能配电系统，所有产品均通过德国和国内权威机构的型式试验，达到国际先进水平，已广泛运用于电站、石化、电子、水处理、工矿、机场、学校、商业建筑、市政工程等行业。

配电箱及配电柜电气安装规范图文【最新版】

配电箱及配电柜电气安装规范图文一、电器元件装配工艺1、首先要先熟悉图纸及技术要求。

检查元器件型号，规格，数量等与图纸是否相符。

2、检查元器件有无损坏，发现问题及时更换。

3、元件板（安装桥架）在装配时必须做好防护，轻拿轻放。

严禁踩踏。

元器件不能在安装板表面上研磨。

4、安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。

如果带电体外露给操作带来危险需加防护。

如：1）加装绝缘板用来遮掩带点体。

2）加装绝缘热缩套管。

如下图所示5、满足电器元件产品说明书的要求。

例如，满足飞弧距离，电气间隙和爬电距离的要求。

6、同一批产品的装配应一致。

二、一次线（主回路）配线工艺（一）母线排制作工艺1、熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。

母线排载流量表（部分）2、铜排从库房领取时就应做好表面的防护。

严禁在地面拖拉。

应保持表面的光洁度。

3、下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。

4、弯制：弯制铜排时使用母排折弯机，不得野蛮操作。

严格遵守作业指导书及操作规程。

弯制铜排时在模具上应垫上合适的纸板或棉布。

防止模具损伤铜排表面。

批量制作时应先抽取一节铜排进行弯制。

目的：，是测量铜排的拉伸系数。

（各厂家生产的铜排拉伸系数可能有一定的误差）。

，检验弯曲90°时弯曲面有无裂纹。

5、矩形母线应尽量减少弯曲。

母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。

6、矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。

7、母线的绝缘支撑件应满足线路短路时的动热稳定的要求。

绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。

配电柜配电箱安装(完整资料).doc

此文档下载后即可编辑照明配电箱安装技术交底一、基本要求1．建筑电气工程施工现场的质量管理，队应符合现行国家标准《建筑工程施工质量验收统一标准》尚应符合下列规定：（1）安装电工，焊工和电气调试人员等，按有关要求持证上岗：（2）安装和调试用各类计量器具，应鉴定合格，使用时应在有效期内。

2．接地(PE)或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

3．成套配电柜、控制柜及动力、照明配电箱应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品，有许可证编号和安全认证标志，不间断电源挂有出厂实验记录。

（2）外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。

4．成套配电柜，控制柜和动力，照明配电箱安装应按下列程序进行：（1）埋设的基础型钢和柜下的电缆沟等相关建筑物，检查合格，才能安装配电柜。

（2）室内外的落地动力配电箱的基础验收合格，且对埋入基础的电线导管电缆导管进行检查，才能安装箱体。

（3）墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），抹灰前预留、预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。

（4）接地(PE)或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入运行。

二、施工准备1．技术准备（1）施工图纸、设备产品合格证等技术资料齐全。

（2）施工方案、技术、安全、消防措施落实。

2．主要机具（1）安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锺子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

（2）测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、钢板尺、线坠等。

（3）其他工具：桶、刷子、灰铲、工具箱、高凳等。

XL型动力配电柜说明书

XL型动力配电柜说明书XL型低压动力配电柜安装使用说明书XL（F）-21型动力配电柜一．概述:XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

二．型号含义:三．主要技术参数:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

四．柜体外形尺寸及安装尺寸:订货时应提供如下资料：1、产品的全部型号（包括主电路方案号和辅助电路方案号）；2、主电路系统图，柜的平面排列图；3、辅助电路电气原理图；4、柜内元器件清单（主母线规格）；5、柜体颜色（如无要求，则按浅驼灰色供货）；6、柜体尺寸（如无要求，则由我公司根据情况自定）；其它与产品正常使用条件不符的特殊要求。

五.产品结构:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

配电箱安装使用说明书

低压配电箱（柜）安装使用说明书0TN.699.1000.SMTCL南洋电器（广州）有限公司2009年 7月3 设备的主要结构概述设备的基本结构分为标准位数箱、挂墙式非标箱、落地式配电柜。

3.1 标准位数箱（XZK），见图3.1.1 安装方式：户内式，悬挂固定垂直安装于墙面或嵌入式；3.1.2 接线方式：上进上出线、上进下出线、下进上出、下进下出；3.1.3 操作方式：正面操作；3.1.4 系统形式：TN系统3.1.5 适用范围：可作为照明、计量、插座、漏电保护等用途。

3.2挂墙式非标箱，见图3.1.1 安装方式：户内式或户外式，悬挂固定垂直安装于墙面；3.1.2 接线方式：上进上出线、上进下出线、下进上出、下进下出；3.1.3 操作方式：正面操作；3.1.4 系统形式：TN系统3.1.5 适用范围：可作为配电房照明、动力馈电等用途。

3.3落地式配电柜见图3.1.1 安装方式：户内式或户外式，固定垂直安装于地面；3.1.2 接线方式：上进上出线、上进下出线、下进上出、下进下出；3.1.3 操作方式：正面操作或前后操作；3.1.4 系统形式：TN系统3.1.5 适用范围：可作为配电房照明、动力馈电等用途。

4 设备的维护4.1 日常维护：主要观察指示和显示器件状态有无异常；导体和结构件有无异常的振动和噪声；温度是否正常；有无焦味等。

4.2. 定期维护：每年进行通电状态检查一次，检查导线是否断线或损坏。

每年进行停电状态检查三次。

其主要项目有：清除尘埃、污物、异物；连接处是否松动；断路器、接触器等元器件解体检查，判断是否需要更换；绝缘水平测定；保护特性测定；动作试验，元器件的动作和显示情况如有异常应检修。

定期维护过程中，应注意产品的使用期，产品的故障率及故障类型与时间有关。

初期和后期故障率较高，应加强维护。

5 吊运和保管5.1 拆箱5.1.1原则上每包装箱装一台配电箱（柜），有关的文件及附件统一提供给客户。

PZ30安装使用说明书

PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司S02.SM 1目录1 概述 (1)2 引用文件 (1)3 使用环境条件 (1)4 技术参数 (1)5 产品型号的组成及含义 (2)5.1 产品全型号组成 (2)5.2 装置中元器件代码含义 (2)6 安装 (2)6.1 嵌入式配电箱的安装 (2)6.2 悬挂式配电箱的安装 (3)6.3 安装注意 (3)7 使用和维护 (3)7.1 使用前的检查 (3)7.2 使用和维护 (3)Ⅰ．S02.SM 1PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。

PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
