高应变低应变桩基检测

高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高大钊版的《土力学与地基基础》关于大小应变的定义大应变：指激励能量足以使桩土之间发生相对位移，使桩产生永久贯入度的动测法小应变：指在激励能量较小，只能激发桩土体系（甚至只有局部）的某种弹性变形，而不能使桩土之间产生相对位移的动测法。

桩达到极限承载力时，即为桩周土达到塑性破坏。

唯有大应变才能使桩产生一定的塑性沉降（贯入度），所测的土阻力才是土的极限阻力；小应变只能测得桩土体系的某些弹性特征值，而土的弹性变形与其强度之间并没有确定的关系。

因此从理论上讲，小应变不能提供确切的单桩极限承载力，只能用于检验桩身质量。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1 施工质量有疑问的桩；2 设计方认为重要的桩；3 局部地质条件出现异常的桩；4 施工工艺不同的桩；5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6 除上述规定外，同类型桩宜均匀随机分布。

解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

桩基小应变

交底内容
桩基低应变检测技术要求
本要求适合于不设置声测管的低应变桩基检测。
1、检测前准备工作
1.桩顶凿至新鲜混凝土面，并用打磨机测点和激振点磨平，点半径不小于10cm。
2.测量记录桩顶截面尺寸。
3.技术人员准备好桩基检测记录表，内容包含设计桩长，灌注日期，检测日期等。
2、传感器安装
1.传感器安装在桩顶面，安装点附近不得有裂缝或浮动砂粒存在。安装采用石膏、黄油、橡皮泥等材料作为粘结剂与桩顶面粘结牢固，并与桩顶面垂直，且紧贴桩顶表面。
2.传感器宜安装在距桩中心2/3半径处。
3、激振时应符合下列规定
1.激振点宜在桩顶中心部位。
2.采用力棒激振时，应自由下落；采用力锤敲击时，应使其作用力方向与桩顶面垂直。下附示意图：

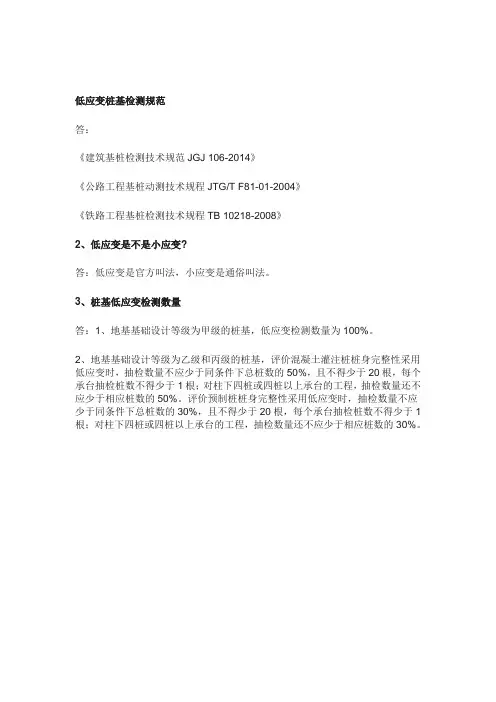

低应变桩基检测规范

低应变桩基检测规范
答：
《建筑基桩检测技术规范JGJ 106-2014》
《公路工程基桩动测技术规程JTG/T F81-01-2004》
《铁路工程基桩检测技术规程TB 10218-2008》
2、低应变是不是小应变?
答：低应变是官方叫法，小应变是通俗叫法。

3、桩基低应变检测数量
答：1、地基基础设计等级为甲级的桩基，低应变检测数量为100%。

2、地基基础设计等级为乙级和丙级的桩基，评价混凝土灌注桩桩身完整性采用低应变时，抽检数量不应少于同条件下总桩数的50%，且不得少于20根，每个承台抽检桩数不得少于1根；对柱下四桩或四桩以上承台的工程，抽检数量还不应少于相应桩数的50%。

评价预制桩桩身完整性采用低应变时，抽检数量不应少于同条件下总桩数的30%，且不得少于20根，每个承台抽检桩数不得少于1根；对柱下四桩或四桩以上承台的工程，抽检数量还不应少于相应桩数的30%。

低应变法检桩

低应变法检桩低应变法（Low strain method）是一种常用于桩基检测的无损检测方法。

该方法基于桩与周围土体之间的互作用，并通过测量桩体表面产生的应变来评估桩的质量和完整性。

下面将介绍低应变法的原理、设备以及在桩基工程中的应用。

1. 原理：低应变法是基于桩体与周围土体之间的相互应变影响的原理。

当施加一个小幅度的交变载荷时，桩体表面出现微小的应变变化。

这些变化将沿着桩体传播到土体中，并通过受土体约束的地表上产生的应变信号进行检测和分析。

通过分析这些信号的特征，可以评估桩的质量和完整性。

2. 设备：低应变法的主要设备包括振动器、传感器和数据采集系统。

振动器用于施加小幅度的交变载荷到桩体上，通常通过压电元件或振动器激励器来实现。

传感器用于测量桩体表面产生的应变信号，常用的传感器有应变计和纤维光栅传感器。

数据采集系统用于记录和分析传感器捕获到的数据，通常由计算机软件和硬件组成。

3. 应用：低应变法在桩基工程中有广泛的应用。

它可以用于评估桩的质量、完整性和嵌入深度。

以下是低应变法在桩基工程中的几个常见应用：a. 桩基质量评估：通过监测桩体表面的应变信号，可以评估桩的质量和完整性。

当桩体有缺陷或损坏时，应变信号会显示出特定的图案，可用于判断桩的质量状况。

b. 桩身变形识别：低应变法还可以用于监测桩身在荷载作用下的变形情况。

通过比较不同荷载条件下的应变信号，可以确定桩体的变形特征，并评估其变形性能。

c. 桩基嵌入深度确定：利用低应变法可以确定桩体的嵌入深度。

通过测量桩体表面的应变信号，可以确定桩体与土体之间的互作用区域，并进一步确定桩体的嵌入深度。

d. 桩基施工质量监控：低应变法还可以用于监控桩基施工质量。

在桩基施工过程中，通过实时监测桩体的应变信号，可以及时发现施工质量问题，并采取相应的措施进行调整。

综上所述，低应变法是一种常用的桩基检测方法，通过测量桩体表面产生的应变信号来评估桩的质量和完整性。

它在桩基工程中可以广泛应用于桩基质量评估、桩身变形识别、桩基嵌入深度确定和桩基施工质量监控等方面。

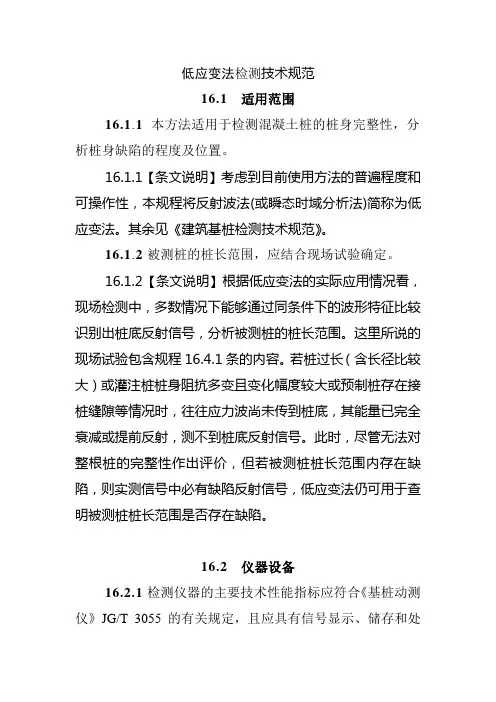

低应变法检测技术规范

低应变法检测技术规范16.1 适用范围16.1.1本方法适用于检测混凝土桩的桩身完整性，分析桩身缺陷的程度及位置。

16.1.1【条文说明】考虑到目前使用方法的普遍程度和可操作性，本规程将反射波法(或瞬态时域分析法)简称为低应变法。

其余见《建筑基桩检测技术规范》。

16.1.2被测桩的桩长范围，应结合现场试验确定。

16.1.2【条文说明】根据低应变法的实际应用情况看，现场检测中，多数情况下能够通过同条件下的波形特征比较识别出桩底反射信号，分析被测桩的桩长范围。

这里所说的现场试验包含规程16.4.1条的内容。

若桩过长（含长径比较大）或灌注桩桩身阻抗多变且变化幅度较大或预制桩存在接桩缝隙等情况时，往往应力波尚未传到桩底，其能量已完全衰减或提前反射，测不到桩底反射信号。

此时，尽管无法对整根桩的完整性作出评价，但若被测桩桩长范围内存在缺陷，则实测信号中必有缺陷反射信号，低应变法仍可用于查明被测桩桩长范围是否存在缺陷。

16.2 仪器设备16.2.1检测仪器的主要技术性能指标应符合《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存和处理分析功能。

16.2.2瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫，力锤可装有力传感器。

16.3 现场检测16.3.1被测桩（试件)应符合下列规定：1桩身强度应符合本规程第4. . 条第1款的规定。

2桩头的材质、强度、截面尺寸应与桩身基本等同。

3桩顶面混凝土应平整、密实、无积水并与桩轴线基本垂直。

16.3.2【条文说明】通常,被测桩的桩头的状态直接影响测试信号和分析判断结果的质量。

对被测桩（试件)的具体要求见附录C“低应变检测试件处理技术要求”。

16.3.2测试参数设定应符合下列规定：1采样时间间隔或采样频率应根据设定桩长、预设桩身波速合理选择；时域信号采样点数不宜少于1024点。

2时域信号记录的时间段长度，应大于2L/c时刻后延续不少于5ms。

3传感器的设定值应按计量检定结果设定。

基桩低应变检测技术.

基桩低应变检测技术（祝龙根，同济大学） 2008/11/18一、引言1. 建筑基桩检测的现行技术规范（1）上海市工程建设规范《建筑基桩检测技术规程(DGJ08-218-2003)》，2003年（2）上海市工程建设规范《地基基础设计规范（DGJ08-11-1999）》，1999年（3）中华人民共和国行业标准《建筑基桩检测技术规范(JGJ06-2003)》，2003年2. 建筑基桩（桩基中的单桩）的主要检测内容如下：(1) 桩基的承载力，包括：竖向抗压承载、抗拔承载力和水平承载力。

(2) 基桩的完整性。

3. 何谓基桩的完整性？反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合指标。

4. 检测基桩完整性的常用方法(1) 低应变法；(2) 高应变法；(3) 超声波透射法；(4) 钻孔取芯法等。

5. 何谓低应变法？在桩顶施加低能量的荷载，实测桩顶速度（或同时实测力）的响应，通过时域或频域分析，判定桩身完整性的检测方法。

6. 低应变法检测桩身完整性的主要方法(1) 弹性波反射法；(2) 机械阻抗法；(3) 超声波透射法。

7. 何谓弹性波反射法？根据反射波与入射波的波形特征、幅值、相位、频率的比较，对混凝土桩的完整性作出判别的一种方法。

8. 弹性波反射法检测桩身完整性的检测仪器布置框图P35 图8.3.29. 低应变法检测桩身完整性的适用范围（1）本方法适用于在上海地区应用的各种混凝土预制桩、灌注桩的完整性检测，判定桩身是否存在缺陷、缺陷程度及其位置；（2）本方法检测缺陷的有效深度，40m以上的长桩宜按长径比不大于50控制，对任何类型超长桩，宜慎重使用；（3）不能检测桩基承载力、桩身混凝土强度、桩长。

10. 低应变法检测桩身完整性最终提示的检测成果P7, 3.0.7条二、弹性波反射法1. 桩身完整性时域检测方法(1) 弹性波在桩内的传播规律 1) 阻抗、界面的基本概况 a) 阻抗阻抗ρ⋅⋅=C A Z )/(m S kN ⋅式中：A ——桩身横截面积)(2m ；ρ——桩身质量密度(342/,/m kg m S kN ⋅)；gr =ρ； r ——桩身的重度)/(3m kN ； g ——重力加速度()/2S m ；C ——纵波在桩身内传播速度)/(S m 。

桩基检测方案(低应变、超声波、钻芯及高应变法)

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

桩基低应变检测方法

桩基低应变检测方法
桩基低应变检测方法是一种常用的地基检测方法，它可以用来检测桩基的质量和稳定性。

在桩基施工过程中，低应变检测方法可以帮助工程师及时发现桩基的问题，从而采取相应的措施，保证工程的质量和安全。

桩基低应变检测方法主要是通过测量桩身的应变变化来判断桩基的质量和稳定性。

在测量过程中，需要使用应变计等专业设备，将其安装在桩身上，然后进行数据采集和分析。

通过分析数据，可以得出桩基的质量和稳定性情况，从而判断是否需要采取相应的措施。

桩基低应变检测方法具有以下优点：
1. 非破坏性检测：低应变检测方法不会对桩基造成任何损伤，可以保证桩基的完整性和稳定性。

2. 精度高：低应变检测方法可以精确地测量桩身的应变变化，从而得出桩基的质量和稳定性情况。

3. 操作简便：低应变检测方法操作简单，只需要安装应变计等专业设备，进行数据采集和分析即可。

4. 数据可靠：低应变检测方法可以得出准确可靠的数据，可以帮助工程师及时发现桩基的问题，从而采取相应的措施。

桩基低应变检测方法是一种非常重要的地基检测方法，可以帮助工
程师及时发现桩基的问题，从而保证工程的质量和安全。

在实际工程中，我们应该重视桩基低应变检测方法的应用，从而提高工程的质量和安全性。

桩基常用六种检测方法及适用的桩基础类型

桩基常用六种检测方法及适用的桩基础类型摘要桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。

然而桩基是隐蔽工程，其质量的评价、判定必须通过专业的检测手段。

桩基础检测方法桩基工程分类繁多。

一般按承载力分为摩擦桩、端承桩、摩擦端承桩。

桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。

一、低应变检测方法1.1基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。

低应变原理图1.2.检测目的(1)检测桩身缺陷及扩颈位置。

根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。

(2)判定桩身完整性类别。

所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。

1.3适用范围(1)低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2)低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。

根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。

1.4优缺点分析低应变检测法检测简便，且检测速度较快。

一根桩检测费用约60元。

低应变检测二、声波透测法2.1基本原理及检测目的声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。

浅谈基桩低应变完整性检测的时间效应

浅谈基桩低应变完整性检测的时间效应工程基桩完整性检测开始时间应满足规范《建筑基桩检测技术规范》（JGJ106-2022）的要求，同时还要根据现场施工条件。

现在地下室工程越来越多，基坑开挖需要较长时间，就造成基桩施工完成后，很长时间不能进行完整性检测，只能等基坑开挖后，基桩截至设计标高后进行，现在就简单的谈谈基桩施工完成后检测时间不同对桩身完整性的影响。

1 相关规范的规定《建筑基桩检测技术规范》（JGJ106-2022）对采用低应变法桩身完整性检测开始时间的要求：1.1 3.2.6.1规定：当采用低应变法或声波透射法检测时，受检桩混凝土强度至少达到设计强度的70%，且不少于15MPa。

1.2 3.2.7规定：施工后，宜先进行工程桩的桩身完整性检测，后进行承载力检测。

当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。

2 检测时间不同，桩身完整性恶化的案例随着社会发展，地下室的出现就越来越多，桩身完整性检测应在基坑开挖至基底标高后进行。

从基桩施工完成到基坑开挖结束这段时间，基桩的桩身完整性就可能发生较大变化。

2.1 基坑开挖过程中由于多方原因，会对桩身不同程度造成侧向压力。

众所周知，预应力管桩抗水平推力的能力较差，当出现极限水平推力后，就能造成桩身出现裂缝或断裂，使得桩身完整性恶化，这种情况下往往出现的数量较大，危害较大，特别是对于沿海软土地区，经常出现几十根甚至上百根桩断裂，对社会造成极大浪费。

2.2 现阶段基坑开挖多数采用大型机械开挖，大型机械开挖过程中，对桩身的碾压、碰撞等也很容易造成桩身完整性恶化，这种情况只要稍加注意，现场控制严格，不会造成大量桩桩身完整性恶化的情况。

2.3 基坑开挖卸荷还会对桩身造成上拔力，对于多节预应力挤土桩，这种影响也非常明显，当基坑开挖深，卸荷大时，就能把桩拉断。

以上三种情况均为随检测时间不同而桩身完整性恶化的情况，以第一种情况和第三种情况危害最大。

下面就简单的介绍一个实例。

桩基低应变完整性检测(精制实操)

桩基低应变完整性检测引言近几十年，我国工程建设蓬勃发展，桩基础在高层建筑、大型厂房、桥梁码头、海上钻井平台及核电站等重要工程中被广泛应用。

由于桩基属于地下隐蔽工程，桩基施工过程中受到所处地质条件、施工技术工艺等多种因素的影响，成桩难免存在各种不足，影响成桩的质量和使用效果，比如缩径、扩径、离析或夹泥，甚至断桩等不利缺陷。

如何快速、准确的评价桩身质量，是桩基检测工程一直所关注的话题。

而低应变检测具有设备简单轻便、检测快速等优点被广泛应用于桩基检测工程中。

技术原理反射波法检测是建立在一维波动理论基础上，在数学上模拟桩的一维应力波传播，计算反射、透射和波的叠加，根据波形的异常情况推断桩的完整性。

反射波法检测，是通过敲击桩顶，产生的应力脉冲以波的形式沿桩体传播，应力波在传播的过程中遇到桩体界面变化时，将表现为桩身阻抗变化而产生反射波，通过安装在桩顶的传感器接收到波的变化，由应力波沿桩身向下传播遇到有缺陷的界面或到达桩底产生反射然后返回桩顶的时间来判断桩身内的缺陷位置。

对于嵌固于土体中的桩，由于桩长L一般远大于桩径d，因此，将桩作为一维弹性值杆，考虑桩土相互作用，则桩身质点振动速度v（x，y）满足下面的一维波动方程：在式（1）中：χ-振动质点到震源的距离；t-质点振动的时间；k-桩周土弹性参数；c-桩周土阻尼系数；A-桩的截面积；C-纵波在桩中的传播速度，且满足关系，其中ρ为桩的密度；E为桩的弹性模量。

应力波在桩体中的传播时间（Δt）及桩长（L），可用下式计算出不同岩土介质中桩的纵波波速：布置方案根据桩径大小，桩心对称布置2～4个安装传感器的检测点：实心桩检测点宜在距桩中心2/3 半径处：空心桩的激振点和检测点宜为桩壁厚的1/2，激振点和检测点与桩中心连线形成的夹角宜为90°检测采集数据时需要注意的地方主要有以下几点：1.安装传感器部位的混凝土应平整；2.传感器安装应与桩顶面垂直，应与锤击点保持在一个水平面上；3.用耦合剂粘结时，应具有足够的粘结强度；4.传感器安装位置应远离钢筋笼的主筋，以减少外露主筋对测试产生干扰信号。

桩基低应变检测方案

桩基低应变检测方案1. 引言桩基作为土木工程中重要的基础构件，其质量和稳定性对工程的安全和耐久性有着重要的影响。

在桩基施工过程中，合理的检测方法和方案能够及时发现问题，保障工程质量。

本文将介绍一种桩基低应变检测方案，通过对桩基应变进行监测，及时发现并修复潜在的问题。

2. 桩基低应变检测方案的设计原则桩基低应变检测方案设计的基本原则如下：1.灵敏度高：能够检测到桩基的细微应变变化，保证对潜在问题进行及时发现。

2.准确性高：提供准确的应变值，用于准确评估桩基的质量和稳定性。

3.实时性强：能够实时监测桩基的应变变化，及时发现并解决问题。

4.可靠性强：方案应具备较高的可靠性，能够长期稳定地工作。

3. 桩基低应变检测方案的技术原理桩基低应变检测方案的技术原理主要包括以下几个方面：1.传感器的选择：选择合适的应变传感器，如电阻应变计、光纤传感器等。

该传感器能够将桩基的应变转化为电信号或光信号，并通过数据采集系统进行采集和处理。

2.数据采集系统：选用高精度和高采样率的数据采集系统，能够实时采集传感器输出的信号，并通过计算和分析得到桩基的应变值。

3.数据处理与分析：对采集到的数据进行处理和分析，得到桩基的应变变化情况，并结合设计要求进行评估。

4.实时监测与报警系统：通过建立实时监测系统，能够及时监测桩基的应变变化情况，并在出现异常情况时及时发出警报，以便采取相应的措施进行修复。

4. 桩基低应变检测方案的实施步骤桩基低应变检测方案的实施步骤如下：1.传感器安装：在桩基中选取合适的位置进行传感器的安装，确保传感器与桩基紧密接触，能够准确感知应变变化。

2.数据采集系统的搭建：选择合适的数据采集系统，根据传感器的输出信号进行连接和配置，确保能够高效地采集和处理数据。

3.数据处理与分析：利用专业的数据处理软件，对采集到的数据进行处理和分析，得到桩基的应变变化情况，并进行定量评估。

4.实时监测与报警系统的建立：建立实时监测系统，通过连续监测桩基的应变变化情况，及时发现潜在问题，并在需要时发出警报，通知相关人员采取相应的措施进行修复。

桩基低应变检测实施方案

桩基低应变检测实施方案
桩基低应变检测是指对桩基在施工和使用过程中的应变情况进行监测和分析，
以保证桩基的稳定性和安全性。

下面将介绍桩基低应变检测的实施方案。

首先，确定检测方案。

在进行桩基低应变检测之前，需要确定检测的具体方案
和方法。

可以根据桩基的类型、规模和施工环境等因素，选择合适的检测方案，包括检测设备、检测参数和检测周期等。

其次，进行检测设备的准备。

根据确定的检测方案，需要准备相应的检测设备，包括传感器、数据采集器、数据处理软件等。

确保检测设备的准确性和可靠性，以保证检测结果的准确性和可靠性。

然后，进行现场检测。

在进行桩基低应变检测时，需要按照确定的检测方案和
方法，安装检测设备，并进行实时监测。

在监测过程中，需要及时记录和处理监测数据，以便后续的分析和评估。

接着，进行数据分析和评估。

在完成现场检测后，需要对监测数据进行分析和
评估。

通过对监测数据的处理和分析，可以得出桩基的应变情况，评估桩基的稳定性和安全性，并及时发现和处理异常情况。

最后，编制检测报告。

在完成数据分析和评估后，需要编制桩基低应变检测报告。

检测报告应包括桩基的基本情况、检测方案和方法、监测数据和分析结果、评估结论和建议等内容，以便相关部门和人员参考和使用。

总之，桩基低应变检测是保证桩基稳定性和安全性的重要手段，通过合理的检
测方案和方法，准备的检测设备，现场检测，数据分析和评估，以及编制检测报告，可以及时发现和处理桩基的问题，保证工程的安全和质量。

低应变检测桩身完整性和声波透射法检测桩基

实验报告课程：桩基检测与评定题目：低应变检测桩身完整性与桩基超声波透射法院系：土木工程系专业：年级：姓名：指导教师：西南交通大学峨眉校区2012 年7 月 1 日基桩反射波法试验检测报告一．基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件（桩长>>直径），在桩顶锤击力作用下，产生一压缩波，沿桩身向下传播。

当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波，反射的相位和幅值大小由波阻抗Z 变化决定。

桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。

假设在基桩中某处存在一个波阻抗变化界面，界面上部波阻抗1Z =111A C ρ，上部波阻抗2Z =222A C ρ①当1Z =2Z 时，表示桩截面均匀，无缺陷。

②当1Z >2Z 时，表示在相应位置存在缩径或砼质量较差等缺陷，反射波速度信号与入射波速度信号相位一致。

③当1Z <2Z 时，表示在相应位置存在扩径，反射波与入射波速度信号相位相反。

当桩身存在缺陷时，根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二．现场检测大致流程是用力锤对桩顶作瞬态激振，以产生脉冲应力波，由设置在桩顶的加速度传感器接收入射波和反射波信号，该信号经电荷放大后，经桩基分析系统处理，根据反射波的时差，相位和幅值即可判断桩身的缺陷位置、类型及程度。

传感器的安装对现场信号的采集影响较大，理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大，传递特性越好，测试信号也越接近桩面的质点振动。

对实心桩的测试，传感器安装位置宜为距桩心2/3～3/4半径处；对空心桩的测试，锤击点与传感器安装位置宜在同一水平面上，且与桩中心连线形成90°夹角，传感器安装位置宜为桩壁厚的1/2处。

传感器的安装必须通过藕合剂垂直与桩面粘接，此次实验使用的是经口加工的口香糖。

桩基完整性(低应变试验)试验方法

桩基完整性(低应变试验)试验方法1.1 基础完整性检测（低应变试验）1.1.1 适用范围低应变反射波法适用于混凝土灌注桩、混凝土预制桩、预应力管桩和CFG桩。

对于桩身截面多变且变化幅度较大的灌注桩，应采用其他方法辅助验证低应变法检测的有效性。

受检桩混凝土强度不应低于设计强度的70％，且不应低于15MPa。

1.1.2 检测原理低应变反射波法是目前国内普遍采用的低应变法。

它通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。

因此，基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求。

一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5.1.1.3 检测方法及工艺要求1.1.3.1 检测前的准备工作a。

受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。

b。

施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。

c。

施工单位向检测单位提供基桩工程相关参数和资料。

d。

检测前，施工单位需做好以下准备工作：1.剔除桩头，使桩顶标高为设计的桩顶标高。

2.要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。

3.灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。

4.桩顶表面平整干净且无积水。

5.实心桩的第三方位置打磨出直径约10cm的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm的平面，打磨面应平顺光洁密实。

6.当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。

因此，测试前应将桩头侧面与断层断开。

7.准备黄油1～2包，作为测试耦合剂用。

8.在基坑内检测，应提前将基坑内水抽干，并搭设好梯子，便于上下。

e。

搜集受检桩的相关技术资料，包括工程概况、基桩的设计参数、场地的工程地质资料以及施工记录情况。

桩基常用六种检测方法及适用的桩基础类型

桩基常用六种检测方法及适用的桩基础类型摘要桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。

然而桩基是隐蔽工程，其质量的评价、判定必须通过专业的检测手段。

桩基础检测方法桩基工程分类繁多。

一般按承载力分为摩擦桩、端承桩、摩擦端承桩。

桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。

一、低应变检测方法1.1 基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。

1.2. 检测目的(1) 检测桩身缺陷及扩颈位置。

(2) 判定桩身完整性类别。

1.3 适用范围(1) 低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2) 低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。

根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m 之内较合适。

1.4 优缺点分析低应变检测法检测简便，且检测速度较快。

一根桩检测费用约60元。

二、声波透测法2.1 基本原理及检测目的声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。
