2014电气工程师发输变电专业基础真题(完整版)
2005年-2014年、2016年-2017年注册电气工程师(发输变电)《专业基础考试》真题汇编
题3图
第 2 页，共 208 页
芝士传媒 × 题源库
...让知识更美味...
A．
B．
C．
D．
4. 图示一端口电路的等效电阻是（
）。
题4图 A． 2/3Ω B． 21/13Ω C． 18/11Ω D． 45/28Ω 5. 用回路电流法求解图示电路的电流 I，最少需要列几个 KVL 方程？（ ）
第 1 页，共 208 页
芝士传媒 × 题源库
...让知识更美味...
2017 年注册电气工程师（发输变电）《专业基础考试》真题 一、单项选择题（共 60 题，每题 2 分。每题的备选项中只有一个最符合题意。） 1. 如下电路中，t＜2s，电流为 2A，方向由 a 流向 b；t＞2s，电流 3A 方向由 b 流向 a，参考方向如图所示，则 I（t）为（ ）。
第 6 页，共 208 页
芝士传媒 × 题源库
...让知识更美味...
14. 图示动态电路，t＜0 时电路已经处于稳态，当 t＝0 时开关 S 闭合，则当电 路再次达到稳态时，其中电流值与换路前的稳态值相比较，下列描述正确的是 （ ）。
题 14 图 A． iL 减小为零，i 变为 Us/（R1＋R2） B． iL 减小为 Us/（R1＋R2） C． iL 不变，i 亦不变 D． iL 不变，i 变为 Us/（R1＋R2） 15. 无损均匀线的特性阻抗 Zc 随频率的增加而（ A． 增加 B． 减少 C． 不变 D． 增减均有可能 16. 已知三芯对称的屏蔽电缆，如图所示，若将电缆中三个导体中的 1、2 号导 体相连，测得另外一导体与外壳间的等效电容为 36μF；若将电缆中三个导体相 连，测得导体与外壳间的等效电容为 54μF，则导体 3 与外壳间的部分电容 C30 及导体 2、3 之间的部分电容 C23 为（ ）。 ）。
注册电气工程师(发输变电)《专业基础考试》试题(附答案)
注册电气工程师（发输变电）《专业基础考试》试题(附答案).第 1 题 > 单项选择题 >图示电路，试用结点电压法求解电路，2Ω电阻上的电压UK等于（）。
{A}. 4V{B}. －l52/7V{C}. 152/7V{D}. －4V正确答案：D,第 2 题 > 单项选择题 >单相交流电路的有功功率是（）。
{A}. 3UIsinφ{B}. UIsinφ{C}. UIcosφ{D}. UI正确答案：C,第 3 题 > 单项选择题 >若某电路元件的电压、电流分别为u＝15cos（314t－30°）V、i＝3cos（314t＋30°）A，则相应的阻抗是（）。
{A}. 5∠－30°Ω{B}. 5∠60°Ω{C}. 5∠－60°Ω{D}. 5∠30°Ω正确答案：C,第 4 题 > 单项选择题 >{A}. 9W{B}. 6W{C}. 3W{D}. 4.5W正确答案：D,第 5 题 > 单项选择题 >非正弦周期信号作用下的线性电路，电路响应等于它的各次谐波单独作用时产生响应的（）。
{A}. 有效值的叠加{B}. 瞬时值的叠加{C}. 相量的叠加{D}. 最大值的叠加正确答案：B,第 6 题 > 单项选择题 >图示电路中，电容有初始储能，若在t＝0时将a、b两端短路，则在t≥0时电容电压的响应形式为（）。
{A}. 非振荡放电过程{B}. 临界过程{C}. 零状态响应过程{D}. 衰减振荡过程正确答案：A,第 7 题 > 单项选择题 >图示电路中，开关S闭合前电路已经处于稳态，当t＝0时，S闭合，S闭合后的uC（t）是（）。
{A}. uC（t）＝（－6－24e－1000t）V{B}. uC（t）＝（－6－24e－500t）V{C}. uC（t）＝（30－24e－1000t）V{D}. uC（t）＝（30－24e－500t）V正确答案：B,第 8 题 > 单项选择题 >平行平板电极间充满了介电常数为ε的电介质，平行平板面积为S，平板间距为d，两平板电极间电位差为V，则平行平板电极上的电荷量为（）。
2014年注册电气工程师《发输变电专业》常考题型
注册电气工程师《发输变电专业》常考题型一、单项选择题（每题1分）第1题当每段发电机容量为12MW以下时，发电机电压母线宜采用（）接线方式。
A.单母线或单母线分段；B.双母线；C双母线或双母线分段； D.单母线。
正确答案：A,第2题当每段发电机容量为12MW以上时，发电机电压母线宜采用（）接线方式。
A.单母线或单母线分段；B.双母线或双母线分段；C单母线D双母线。
正确答案：B,第3题若某变电所欲采用桥型接线，但高压侧有穿越功率，此时宜采用（）接线方式。
A.内桥；B.外桥；C.内桥加跨条；D.外桥加跨条。
正确答案：B,第4题关于三角形接线或四角、五角形接线是否可以无限制扩大到五角以上，下列说法正确的是（)A.不宜；B.可以；C.根据系统情况决定；D.没有規定正确答案：A,第5题发电机变压器组单元制接线中，如高压侧设有旁路母线，此时（）。
A.变压器回路可带旁路；B.变压器回路不宜带旁路； C可加旁路跨条D.根据系统要求确定。
正确答案：B,第6题在变电所设计中，主变压器髙中压侧均设有旁路母线，此时主变压器回路（）。
A.均宜带旁路； B1不应带旁路； C.应带旁路； D.不宜带旁路正确答案：A,第7题110?220kV配电装置选用全封闭SF6组合配电装置时，无论双母线还是单母线都( )A.不应设置旁路母线B.设置旁路母线A.不应设置旁路母线B.设置旁路母线正确答案：A,第8题200MW机组以上的发电厂不宜采用三绕组变压器，如髙压和中压需要连接时可采用变压器联络，当采用自耦变压器作联络变压器时，其主要潮流应为（）。
A.高压向低、中压送电；B.中、低压往高压送电；C低压向高、中压送电 D.高、低压向中压送电.正确答案：B,第9题200MW以上大型机组，发电机出口（）。
A.可装设隔离开关；B.不宜装设描离开关；C应装设隔离开关； D.不应装设隔离开关。
正确答案：B,第10题220kV及以下的线路避雷器、主变压器出口避雷器、主变压器中性点避雷器( ).A.应装隔离开关；B.不应装隔离开关；C.宜装隔离开关；D.可不装隔离开关。
注册电气工程师：发输变电专业案例2014年考试真题与答案解析[P卷]
![注册电气工程师：发输变电专业案例2014年考试真题与答案解析[P卷]](https://img.taocdn.com/s3/m/ef79440fcec789eb172ded630b1c59eef8c79ace.png)
发输变电专业案例[下午卷]·2014年·考试真题与答案解析注册电气工程师————————————————————————————————————————一、案例题根据以下材料回答1-5题：1、如该变电站供电的负荷：一级负荷9000kVA，二级负荷8000kVA、三级负荷10000kVA。
请计算主变压器容量应为下列哪项数值? ( )A、10200kVAB、16200kVAC、17000kVAD、27000Kva2、假设主变压器容量为31500kVA，电抗百分比Uk=10．5%，110kV架空线路电抗0．41／／km。
请计算10kV1号母线最大三相短路电流接近下列哪项数值? ( )A、10．07kAB、12．97kAC、13．86kAD、21．33kA3、若在主变压器10kV侧串联电抗器以限制10kV侧短路电流，该电抗器的额定电流应选择下列哪项数值最合理?为什么? ( )A、变压器10kV侧额定电流的60%B、变压器10kV侧额定电流的105%C、变压器10kV侧额定电流的120%D、变压器10kV侧额定电流的130%4、如主变压器10kV回路串联3000A电抗器限制短路电流，若需将10kV母线短路电流从25kA 限制到20kA以下，请计算并选择该电抗器的电抗百分值为下列哪项?( )A、3%B、4%C、6%D、8%5、请问该变电所发生下列哪种情况时，110kV桥开关应自动投入?为什么?( )A、主变差动保护动作B、主变110kV侧过流保护动作C、1 10kV线路无短路电流，线路失压保护动作跳闸D、1 10kV线路断路器手动合闸根据以下材料回答6-10题：6、本变电所有两台50MVA变压器，若变压器过负荷能力为1．3倍，请计算最大设计负荷为下列哪一项值? ( )A、50MVAB、65MVAC、71MVAD、83MVA7、如本变电所中10kV户内配电装置的通风设计温度为30℃，主变压器10kV侧母线选用矩形铝母线，按:1．3倍过负荷工作电流考虑，矩形铝母线最小规格及安装方式应选择下列哪一种? ( )A、3×(125 x8)mm2，竖放B、3×(125×10) mm2，平放C、3 X(125×10) mm2，竖放D、4×(125×10) mm2，平放8、本变电所中10kV户内配电装置某间隔内的分支母线是80×80 mm2 铝排，相间距离30cm，母线支持绝缘子间距120cm。

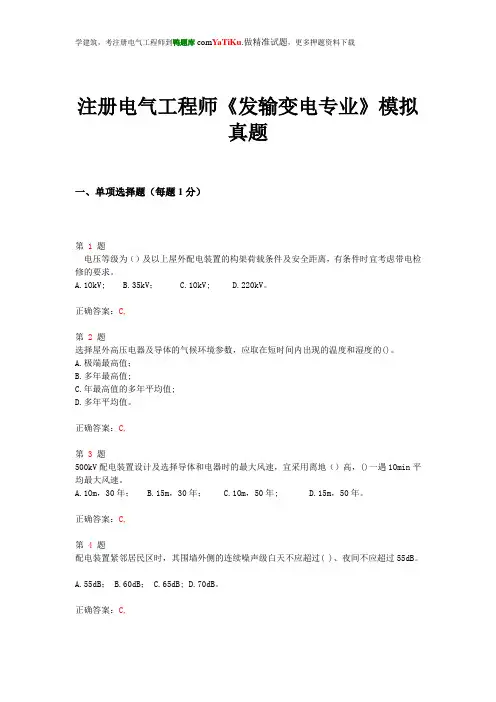

2014年注册电气工程师《发输变电专业》模拟真题
注册电气工程师《发输变电专业》模拟真题一、单项选择题（每题1分）第1题电压等级为（）及以上屋外配电装置的构架荷载条件及安全距离，有条件时宜考虑带电检修的要求。
A.1OkV;B.35kV；C.1OkV;D.220kV。
正确答案：C,第2题选择屋外高压电器及导体的气候环境参数，应取在短时间内出现的温度和湿度的()。
A.极端最高值；B.多年最高值;C.年最高值的多年平均值;D.多年平均值。
正确答案：C,第3题500kV配电装置设计及选择导体和电器时的最大风速，宜采用离地（）高，()一遇1Omin平均最大风速。
A.1Om，30年；B.15m，30年；C.1Om，50年;D.15m，50年。
正确答案：C,第4题配电装置紧邻居民区时，其围墙外侧的连续噪声级白天不应超过( )、夜间不应超过55dB。
A.55dB；B.60dB；C.65dB;D.70dB。
正确答案：C,第5题地震动峰加速度超过( )的地区，配电装置设计应按有关的抗震规定采取抗震措施。
A.0.15g；B.0.2g；C.0.25g；D.0.3g。
正确答案：B,第6题屋内配电装置电气设备外绝缘体最低部位距地小于（）时，应装设固定遮栏。
A.2.Om；B.2.3m；C.2.5m;D.3m。
正确答案：B,第7题屋外配电装置玖值的确定（）。
A.B1=A1+25cm;B.B1=A1+75cm;C.B1=A1+230cm;D.B1=A1+250cm。
正确答案：B,第8题高型布置的220kV屋外配电装置，应设高层通道和必要的围栏，通道宽度可采用()。
A.8OOmm；B.1.8m；C.2m；D.3~3.6m。
正确答案：D,第9题普通中型布置的屋外配电装置内的环形道路及500kV配电装置内的相间道路宽度可采用（）。
A.1.5m；B.2m；C.3m；D.4.5m。
正确答案：C,第10题屋外配电装置的导体，应根据当地气象条件和不同受力状态进行力学计算。
其荷载长期作用时的安全系数不应小于（）。
注册电气工程师专业考试(供配电专业)真题2014年
注册电气工程师专业考试(供配电专业)真题2014年
单项选择题
(每题的备选项中只有一个最符合题意)
1. 图示电路的谐振角频率为(rad/s)______。
A．
B．
C．
D．
答案：A
[解答] 由题可知，由于受控电流源与电容并联且电流为电容电流的8倍，故其等效电路如下图所示，并联后等效电容容抗为原先的1/9，则容值为原先的9倍，即C'=9C，故电路谐振角频率为。
2. 在图示电路中，当负载电阻R为何值时，能够获得最大功率?______
A.10Ω
B.2Ω
C.3Ω
D.6Ω
答案：B
[解答] 将电路中除电阻R外的部分看作有源二端网络。
由最大功率传输定理知当R等于二端网络等效内阻RS时获得最大功率。
将电流源开路，电压源短路，可得二端网络等效内阻电路如下图所示，易知RS=6//3=2Ω，即当电阻R为2Ω时从电源获得最大功率。
2014年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解
2014年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．对于消弧线圈接地的电力系统，下列哪种说法是错误的？（ ）A ．在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%B ．故障点的残余电流不宜超过10AC ．消弧线圈不宜采用过补偿运行方式D ．不宜将多台消弧线圈集中安装在系统中的一处答案：C解析：AB 选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第3.1.6条规定，6kV ～66kV 系统采用中性点谐振接地方式时应符合下列要求：正常运行时，自动跟踪补偿消弧装置应确保中性点的长时间电压位移不超过系统标称相电压的15%。
采用自动跟踪补偿消弧装置时，系统接地故障残余电流不应大于10A 。
《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.1.6条规定，装在电网的变压器中性点的消弧线圈，以及具有直配线的发电机中性点的消弧线圈应采用过补偿方式。
对于采用单元连接的发电机中性点的消弧线圈，为了限制电容耦合传递过电压以及频率变动等对发电机中性点位移电压的影响，宜采用欠补偿方式。
《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.1.8-1条规定，在任何运行方式下，大部分电网不得失去消弧线圈的补偿。
不应将多台消弧线圈集中安装在一处，并应避免电网仅装一台消弧线圈。
2．短路计算中，发电机的励磁顶值倍数为下列哪个值时，要考虑短路电流计算结果的修正？（ ）A ．1.6B ．1.8C ．2.0D ．2.2答案：D解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F 第F.2.5条规定，制定运算曲线时，强励顶值倍数取1.8倍，励磁回路时间常数，汽轮发电机取0.25s ，水轮发电机取0.02s ，能够代表当前电力系统机组的状况，一般情况下，不必进行修正。
2014年注册电气工程师《发输变电专业》精准试题
注册电气工程师《发输变电专业》精准试题一、单项选择题（每题1分）第1题额定电压为35kV的系统中，电气设备允许最高工作电压（即设备的额定电压）为（）。
A.35kV；B.38.5kV；C.40.5kV；D.42kV。
正确答案：C,第2题额定电压为11OkV的系统中，电气设备允许最高工作电压（即设备的额定电压）为（）。
A.11OkV；B.115kV；C.121kV；D.126kV。
正确答案：D,第3题选用的电器额定电流不得低于所在回路各种可能运行方式下的持续工作电流，即I N≥I g,则发电机回路电流按（）选择。
A.发电机铭牌标注的额定电流；B.1.05倍发电机铭牌标注的额定电流；C.1.1倍发电机铭牌标注的额定电流；D.1.2倍发电机铭牌标注的额定电流。
正确答案：B,第4题选用的电器额定电流不得低于所在回路各种可能运行方式下的持续工作电流，即I N≥I g则带电抗器出线回路电流按（）选择。
A.电抗器额定电流；B.1.05倍电抗器额定电流；C.1.1倍电抗器额定电流；D.1.2倍电抗器额定电流。
正确答案：A,第5题验算电器动稳定、热稳定以及电器开断电流所用的短路电流，应按工程的规划容量计算，电力系统的远景发展规划容量宜按（）考虑。
A.3~5年；B.4~8年；C.5~10年；D.8~15年。
正确答案：C,第6题对带电抗器的6~1OkV出线回路，按电抗器前短路计算的设备为（）。
A.6~1OkV电抗器前的断路器；B.6~1OkV电抗器前的母线隔离开关；C.6~1OkV母线隔离开关前的穿墙套管；D.6~1OkV电抗器前的支柱绝缘子。
正确答案：C,第7题电压为110kV的电器和金具，在（）倍最髙工作相电压下，晴天夜晚不应出现可见电晕。
A.1.05；B.1.1；C.1.2 ；D.1.3。
正确答案：B,第8题下面所列绝缘子的安全系数有误的是（）。
A.套管、支持绝缘子：荷载长期作用时为2.5，荷载短期作用时为1.67；B.悬式绝缘子：荷载长期作用时为4,荷载扭期作用时为2.5；C.套管、支持绝缘子的金具：荷载长期作用时为4，荷载短期作用时为2.5；D.悬式绝缘子的金具：荷载长期作用时为4，荷载短期作用时为2.5。
2014年注册电气工程师(发输变电)《公共基础考试》真题及详解
7 / 92
圣才电子书
3
A． 4xdx 0
B． 3 (4x)2 dx 0 3
C． 4xdx 0 3
D． 4xdx 0 【答案】C
十万种考研考证电子书、题库视频学习平台
【考点】定积分的应用
【解析】根据定积分的应用，抛物线 y2＝4x 与直线 x＝3 所围成的平面图形绕 x 轴旋
A．x[（1/2）e2x＋C]
B．x（e2x＋C）
C．x[（1/2）x2e2x＋C]
D．x2e2x＋C
【答案】A
【考点】微分方程通解的求解
【解析】当 x≠0 时，原微分方程可改为：y′－（1/x）y＝xe2x，则
y
e
1 x
dx
[
xe2 x e
1 x
dx
dx
C
]
x
1 2
e2x
C
11．抛物线 y2＝4x 与直线 x＝3 所围成的平面图形绕 x 轴旋转一周形成的旋转体体积 是（ ）。
【答案】B
【考点】函数的单调和有界性
【解析】判断 lim an1 等价于判断 lim n
a n n
n
an ，因为
n
lim
n
an 1
lim a e 所以 lim an1 1（单调递增），又
a n n
n
n
，故数列{an}单调增且有
上界。
8．下列说法中正确的是（ ）。 A．若 f′（x0）＝0 则 f（x0）必是 f（x）的极值 B．若 f（x0）是 f（x）的极值，则 f（x）在点 x0 处可导，且 f′（x0）＝0
圣才电子书 十万种考研考证电子书、题库视频学习平台
2014 年注册电气工程师（发输变电）《公共基础考试》真题及详解
2014发输电专业基础真题解析
2014年注册电气工程师(发输变电)专业基础试题1、解题过程：因为有两根导线与负载相串联连接，电源在导线上的电压降落=2*0.0954*50=9.54v，负载端电压U2=230-9.54=220.46v正确答案B2、解题过程：设电阻网络的内阻为r，电源电压为u s=2*r=（10+r）*1.5得到r=30Ω，故u s=2*r=2*30=60v 正确答案是B3、解题过程：参考方向相反，初相相差π或-π，代入答案A符合条件4、解题过程：电感电抗X L =3140.0722L ω=⨯=Ω 电压向量表达式：022090O O U I j L ω=∠⨯=∠ 电压时域表达式：090)u =+ 由公式223140.02314T S T ππω====得到 0.02166300T S == 代入表达式得到：000013609090)=155.63002u π=⨯⨯++V 正确答案是C解题过程：电阻R=4Ω，电感电抗X L =3140.02558.007L ω=⨯=Ω 阻抗角度08.007arctan=arctan=63.4554LR ωϕ=阻抗0063.4558.95163.455Z ==∠ 电流0011512.8563.4558.95163.455U I Z ===∠-∠ 正确答案A 6、解题过程：电压u 超前电流i 一个角度，说明电感阻抗大于电容阻抗 即X L >X C , 1L Cωω〉, 20LC ω〉 正确答案B 7、已知某感性负载接在220v ，50Hz 的正弦电压上，测得其有功功率和无功功率各位7.5KW 和5.5KVar ，其功率因数为：解题过程：视在功率9.301S KVA === 功率因数7.5cos =0.80649.301P S ϕ== 正确答案D8、某感应电场合中，常常欲使某一电流与某一电压的相位差为90°，如图所示电路中。
如果Z 1=100+j500，Z 2=400+j1000。
2014电气工程师发输变电专业知识考试真题含真题答案上午卷
2014电气工程师发输变电专业知识考试真题及答案上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个最符合题意)1.在电力工程中项是正确的?，为了防止对人身的电气伤害，低压电网的零线设计原则，下列哪（D）(A)用大地作零线(B)接零保护的零线上装设熔断器(C)接零保护的零线上装设断路器(D)接零保护的零线上装设与相线联动的断路器答案:D依据:无准确条文，可参考《低压配电设计规范》( GB 50054-2011)的相关内容。
注:零线为旧名称，按现行规范为中性线2.变电站内，消防应急照明的备用电源的连续供电时间不应少于:(A) 10min (B ) 20min(C ) 5min (D)15min.答案:B依据:《火力发电厂与变电站设计防火规范》( GB 50229-2006)第11.7. 1-3条。
3.某配电所内当高压及低压配电设备设在同一室内时，且两者有一侧柜顶有裸母两者之间的净距最小不应小于?（）(A)1 .5m (B)2m(C)2. 5m (D)3m答案:B依据:《低压配电设计规范》( GB 50054-2011)第4. 2. 3条。
4.火力发电厂与变电站中，防火墙上的电缆孔洞应采用防火封堵材料进行封堵火封堵，防火封堵组件的耐火极限应为:(A)lh (B)2h(C)3h (D)4h答案:C依据:《火力发电厂与变电站设计防火规范》( GB 50229-2006)第6. 7. 5条。
5.发电厂的环境保护设计方案，应以下列哪项文件为依据?（）(A)初步可行性研究报告 (B)批准的环境影响报告(C)初步设计审查会议纪要 (D)项目的核准文件答案:B依据:《大中型火力发电厂设计规范》( GB 50660-2011)第21. 1.2条。
6.发电厂的噪声应首先从声源上进行控制，要求设备供应商提供（）(A)低噪声设备 (B)采取隔声或降噪措施的设备(C)将产生噪声部分隔离的设备 (D)符合国家噪声标准要求的设备答案:D依据:《大中型火力发电厂设计规范》( GB 50660-2011)第21.5.2条。
2014年注册电气工程师(供配电)《专业基础考试》真题及详解(圣才出品)
十万种考研考证电子书、题库视频学习平台圣才电子书 2014年注册电气工程师（供配电）《专业基础考试》真题及详解【视频讲解】单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1．图示电路端口电压U ab 为（）。
A．3VB．-3V C．9VD．-9V【答案】C【考点】戴维南等效电路【解析】将电路中的恒流源等效变换为恒压源，如题1解图所示。
根据KVL 定律可得：U ab =3+6=9V。
十万种考研考证电子书、题库视频学习平台圣才电子书2．在图示电路中，当负载电阻R 为何值时，能够获得最大功率？（）A．10ΩB．2ΩC．3ΩD．6Ω【答案】B【考点】最大功率传输定理【解析】将电路中除电阻R外的部分看作有源二端网络。
由最大功率传输定理，给定的线性含源二端网络N，当其外接任意可调负载电阻R L等于二端网络N的戴维南等效电阻R eq，即R L＝R eq时，负载获得最大功率P Lmax。
所以，当R等于二端网络等效内阻RS时获得最大功率。
则将电流源开路，电压源短路，可得二端网络等效内阻电路如题2解图所示，易知R S=6//3=2Ω，即当电阻R为2Ω时从电源获得最大功率。
3．如图所示电路中，通过1Ω电阻的电流I为（）。
A．-5/29AB．2/29AC．-2/29AD．5/29A【答案】D【考点】戴维南等效电路【解析】将电路中除1Ω电阻以外的部分看作有源二端网络，如题3解图（a）所示。
由电阻分压定理可知，U a=55+2×5=257V，U b=43+4×5=207，U ab=57V。
再将电压源短路，如题3解图（b）所示，可得：R eq=3//4+2//5=227Ω。
又由戴维南定理得到等效电路，如题3解图（c）所示，可得经过1Ω电阻的电流为：I=57/227+1=529A。
4．图示电路中，L=10H，R1=10Ω，R2=100Ω。
将电路开关K闭合后直至稳态，那么在这段时间内电阻R2上消耗的焦耳热为（）。
注册电气工程师：发输变电专业知识2014年考试真题与答案解析[A卷]
![注册电气工程师：发输变电专业知识2014年考试真题与答案解析[A卷]](https://img.taocdn.com/s3/m/05b374e2ab00b52acfc789eb172ded630b1c98f3.png)
发输变电专业知识[上午卷]·2014年·考试真题与答案解析注册电气工程师————————————————————————————————————————一、单项选择题1、在水利水电工程的防静电设计中，下列哪项不符合规范要求? ( )A、放静电接地装置应与工程中的电气接地装置共用B、放静电接地装置的接地电阻，不宜大于50ΩC、油罐室、油处理设备、通风设备及风管均应接地D、移动式油处理设备在工作位置应设临时接地点【答案】B2、燃煤电厂的防火设计要考虑安全疏散，配电装置室内最远点到疏散出口的距离，下列哪一条满足规程要求? ( )A、直线距离不应大于7mB、直线距离不应大于15mC、路径距离不应大于7mD、路径距离不应大于15m【答案】B3、风电场的测风塔顶部应装有避雷装置，接地电阻不应大于： ( )A、5ΩB、10ΩC、4ΩD、20Ω【答案】C4、按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用事故停电时间应按下列哪项计算? ( )A、0．5hB、1．0hC、2．0hD、3．0h【答案】B5、变电所绿化措施，下列哪项是错误的? ( )A、城市地下变电所的顶部宜覆土进行绿化B、城市变电所的绿化应与所在街区的绿化相协调，满足美化市容要求C、进出线下的绿化应满足带电安全距离要求D、220kV及以上变电所的绿化场地可敷设浇水的水管【答案】D6、火电厂废水治理的措施，下列哪一项是错误的? ( )A、酸、碱废水应经中和处理后复用或排放B、煤场排水和输煤设施的清扫水，应经沉淀处理，处理后的水宜复用C、含金属离子废水宜进入废水集中处理系统，处理后复用或排放D、位于城市的发电厂生活污水直接排入城市污水系统，水质不受限制【答案】D7、某公用电网10kV连接点处的最小短路容量为200MVA，该连接点的全部用户向该点注入的5次谐波电流分量(方均根值)不应超过下列哪项? ( )A、10AB、20AC、30AD、40A【答案】D8、下列关于变电所消防的设计原则，哪一条是错误的? ( )A、变电所建筑物(丙类火灾危险性)体积3001-5000m3，消防给水量为10L／sB、一组消防水泵设置两条吸水管C、吸水管上设检修用阀门D、应设置备用泵【答案】A9、火力发电厂与变电所的500kV屋外配电装置中，当动力电缆和控制电缆敷设在统一电缆沟内时，宜采用下列哪种方式分隔? ( )A、宜采用防火堵料B、宜采用防火隔板C、宜采用防火涂料D、宜采用防火阻燃带【答案】B10、发电厂与变电所中，110kV屋外配电装置(无含油电气设备)的火灾危险性应为下列哪一类? ( )A、乙类B、丙类C、丁类D、戊类【答案】D11、某220kV屋外变电所的两台主变压器间不设防火墙，其挡油设施大于变压器外廓每边各1m，则挡油设施的最小间距是下列哪一数值? ( )A、5mB、6mC、8mD、10m【答案】C12、直接接地电力系统中的自耦变压器，其中性点应如何接地? ( )A、不接地B、直接接地C、经避雷器接地D、经放电间隙接地【答案】B13、验算某110kV终端变电站管母线短路动稳定时，若已知母线三相短路电流，其重建系数k ch推荐值应选下列哪个数值？（）A、1．90B、1．80C、1．85D、2．55【答案】B14、变电所中，支柱绝缘子的力学安全系数，在荷载长期作用下和短时作用下，应是下列哪一项? ( )A、45，2．5B、2．0，1．67C、1．6，1．4D、2．5，1．67【答案】D15、某变电所中，有一组双星形接线的35kV电容器组，每星的每相有2个串联段，每段由5台500kvar电容器并联组成，此电容器组的总容量为： ( )A、7500kvarB、10000kvarC、15000kvarD、30000kvar【答案】D16、某110kV变电所需要增容扩建，已有一台7500kVA、110／10．5kV Yd11的主变压器，下列可以与之并联运行、允许的最大容量是哪一种? ( )A、7500kvar，Yd7B、10000kvar，Yd11C、15000kvar，Yd5D、20000kvar，Yd11【答案】C17、某滨海电厂，当地盐密0．21mg／cm2，厂中220kV户外电气设备瓷套的爬电距离应不小于： ( )A、5040mmB、6300mmC、7258mmD、7812mm【答案】B18、发电厂、变电所中，下列电压互感器形式的选择条件，哪一条是不正确的?( )A、35kV屋内配电装置，宜采用树脂浇注绝缘电磁式电压互感器B、35kV屋外配电装置，宜采用油浸绝缘结构电磁式电压互感器C、110kV屋内配电装置，当容量和准确度满足要求时，宜采用电容式电压互感器D、SF6全封闭组合电器宜采用电容式电压互感器【答案】D19、发电厂、变电所中，选择屋外导体的环境条件，下列哪一条是不正确的?( )A、发电机引出线的封闭母线可不校验日照的影响B、发电机引出线的组合导线应校验日照的影响C、计算导体日照的附加温升时，日照强度取0．1W／cm2D、计算导体日照的附加温升时，风速取0．5m／s【答案】B20、某变电所中，10kV户内配电装置的主母线工作电流是2000A，主母线选用矩形铝母线、平放。
2013-2014年注册电气工程师(发输变电)《专业基础考试》真题及详解【圣才出品】
2014年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1．一直流发电机端电压U1=230V，线路上的电流I=50A，输电线路每根导线的电阻R0=0.0954Ω，则负载端电压U2为（）。
A．225.23VB．220.46VC．225VD．220V【答案】B【考点】基尔霍夫电压定律【解析】由于直流发电机与负载之间需要两根导线串联连接，则每根导线上的电压降落为：R0×I=0.0954×50=4.77V，两根导线上的电压降落为：4.77×2=9.54V。
因此，负载端的电压为发电机端电压减去导线电压降，即U2=230－9.54=220.46V。
2．一含源一端口电阻网络，测得其短路电流为2A，测得负载电阻R=10Ω时，通过负载电阻R的电流为1.5A，该含源一端口电阻网络的开路电压U oc为（）。
A．50VB．60VC．70VD．80V【答案】B【考点】基尔霍夫电压定律【解析】设一端口网络开路电压U oc 的内阻为R 0。
当一端口网络短路时，有U oc =2R 0；当一端口网络加负载时，总电阻=电源内阻+负载电阻，故有U oc =1.5×（R 0+10）。
联立上述两个方程可求得：U oc =60V，R 0=30Ω。
3．按照图示所选定的参考方向，电流i 的表达式为2323143i sin t A π⎛⎫=+ ⎪⎝⎭。
如果把参考方向选成相反的方向，则i 的表达式为（）。
A．323143sin t A π⎛⎫-⎪⎝⎭B．2323143sin t A π⎛⎫-⎪⎝⎭C．2323143sin t A π⎛⎫≥+⎪⎝⎭D．()32314sin t A π+【答案】A【考点】电压、电流的参考方向和正弦电流电路的相量分析方法【解析】若把初始选定的参考方向改为相反的方向，相同的电气量角度上相差180°，从而可得：。
注册电气工程师：供配电专业基础2014年考试真题与答案解析
供配电专业基础·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————一、单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1.图示电路中，已知，，，。
电阻两端的电压U 为：Ω=101R Ω=22R V U S 101=V U S 62=2R （ ）。
（高频考点，第13页）（A ）4V （B ）2V （C ）-4V （D ）-2V答案：C解题过程：根据基尔霍夫电压定律得：。
V V V U U U U U U S S S S 41061221-=-=-=⇒-=2.图示电路中，测得，电流。
流过电阻R 的电流为：（ ）。
（高频考点，V U S 101=A I 10=1I 第13页）（A ）3A（B ）-3A （C ）6A （D ）-6A答案：B 解题过程：根据题图作如下图解。
（A ）2A（B ）1.5A 答案：C 解题过程：属于电路△3015153212112+⨯=++=R R R R R R 3015153213113+⨯=++=R R R R R R（A）15A （B）21A （C）答案：A解题过程：列写节点电压方程为：⎧⎫⎛1111即：，V U n 12081=VU n 151=5. 图示电路中，电流I 为：（ ）。
（高频考点，第13页）（A ）-2A（B ）2A （C ）-1A （D ）1A答案：D 解题过程：根据基尔霍夫定律可得：，求得：。
()I I I V 316212+⨯++=A I 1=6. 图示电路中的电阻R 阻值可变，R 为下列哪项数值时可获得最大功率？（ ）（高频考点，第24页）（A ）（B ） （C ） （D ）Ω12Ω15Ω10Ω6答案：D 解题过程：求戴维南等效电阻。
的等效电路如图所示。
eq R eq R等效电阻+⨯+=6126122eq R 当时，负载R 获得最大功率。
eq R R =（A ）76.5Var （B ）78.4Var 答案：B解析过程：（A ）-41（B ）41 （C ）-51 （D ）51答案：A 解题过程：，，Z I IZ U +=I I I β+=根据图可得电路等效阻抗为：（A）-6V （B）6V （C）-4V （D）4V 答案：D根据题图可得电容电压的初始值：()u C 0-开关闭合后，根据换路定则可知：()u C 0-（A ）2A （B ）-2A （C ）2.5A 答案：A解题过程：开关S 闭合前电路处于稳态，如下图所示。
2014电气工程师发输变电专业案例真题(上午)
2014电气工程师发输变电专业案例真题（上午） 题1-5、一座远离发电厂与无穷大系统的变电站，其电气主接线如下图所示：变电站位于海拔高度2000米之处，变电站设有二台31500KV A(有1.3倍过负荷能力)，110/10KV 主变压器。
正常运行时电源3与电源1在110KVI 号母线并网运行，110KV 、10KV 母线分裂运行，当一段母线失去电源时，分段断路器投入运行。
电源1向1d 点提供的最大三相短路电流为4KA ，电源1向2d 点提供的最大三相短路电流为3KA ，电源2向3d 点提供的最大三相短路电流为5KA 。
110KV 电源线路主保护均为光纤纵差保护，保护动作时间为0秒。
架空线路、电缆线路1二侧的后备保护均为方向过电流保护，方向指向线路的动作时间为2秒，方向指向110KV 母线的动作时间为2.5秒。
主变配备的差动保护动作时间为0.1秒。
高压侧过流保护动作时间为1.5秒。
110KV 断路器全分闸时间为50ms 。
1、计算断路器CB1和CB2回路的短路电流热效应值应为下列那组？（A ）s A k 218、s A k 218 (B) s A k 295.22、s A k 232(C) s A k 28.40、s A k 28.32 (D) s A k 28.40、s A k 295.22答案【C 】 依电气工程设计手册1第4-8节：t I Q 2=；()8.4005.05.2422=+⨯=Q CB ；()8.3205.00.2422=+⨯=Q CB2、如2号主变110KV 断路器与110KV 侧套管间采用独立CT ，110KV 侧套管与独立CT 之间为软导线连接，就是该导线的短路电流热效应计算值应为下列那组数值？（A ）s A k 235.7 (B) s A k 26.9 (C) s A k 25.37 (D) s A k 25.73答案【A 】 依电气工程设计手册1第4-8节：t I Q 2=；()()35.705.01.0342=+⨯+=Q3、若用主变10KV 侧串联电抗器的方式，将该变电站的10KV 母线最大三相短路电流30KA 将到20KA ，请计算电抗器的额定电流和电抗百分值为下列那组数值？（A ）1732.1A 、3.07% (B) 1818.7A 、3.18% (C) 2251.7A 、3.95% (D) 2364.3A 、4.1%答案【D 】 依电气工程设计手册1第6-6节：电抗器的额定电流就按回路最大工作电流选择：A I I B e e 3.2364103315003.13.1=⨯⨯== 电抗百分值：%14.4%10016.95.10103643.23016.92016.9%100%''=⨯⨯⨯⎪⎭⎫ ⎝⎛-=⨯⎪⎪⎭⎫ ⎝⎛-≥*I U U I X I I X j ek j ek j j K A I I B e g 6.19091033150005.105.1=⨯⨯==4、该变电站的10KV 配电装置采用户内开关柜，请计算确定10KV 开关柜内部不同相导体之间净应为下列哪项数值：[A] 125mm [B] 126.25mm [C] 137.5mm [D] 300mm5、假如变电站10KV 出线均为电缆，10KV 系统中性点采用低电阻接地方式，系统单相接地电容电流按600A 考虑，请计算接地电阻的额定电压和电阻应为下列那组数值？（A ）5.77KV ， 9.62Ω (B) 5.77KV ，16.67Ω (C) 6.06KV ， 9.62Ω (D) 6.06KV ，16.67Ω题6-10、某电力工程中的220KV 配电装置有3回架空出线，其中两回同塔架设。
电气注册工程师2014年发输电专业基础真题及解析
2014年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题。
（共60题，每题2分。
每题的备选项中只有一个最符合题意）1.一直流发电机端电压V U 2301=，线路上的电流I=50A ，输电线路每根导线的电阻Ω=0954.00R ，则负载端电压2U 为（ ）。
A.225.23VB.220.46VC.225VD.220V【答案】B【考点】基尔霍夫电压定律【解析】由于直流发电机与负载之间需要两根导线串联连接，则每根导线上的电压降落为：RoXI=0.0954X 50=4.77V ，两根导线上的电压降落为：4.77X2=9.54V 。
因此，负载端的电压为发电机端电压减去导线电压降， 即 U2=230-9.54=220.46V2.一含源一端口电阻网络，测得其短路电流为2A ，测得负载电阻R=10Ω时，通过负载电阻R 的电流为1.5A ，该含源一端口电阻网络的开路电压oc U 为（ ）。
A.50VB.60VC.70VD.80V【答案】B【考点】基尔霍夫电压定律【解析】设一端口网络开路电压1^的内阻为Ro 。
当一端口网络短路时，有11。
^2仏；当一端口网络加负载 时，总电阻=电源内阻+负载电阻，故有U^ljX （R0+10）o 联立上述两个方程可求得：UeC=60V ，Ro=30Q 。
A 。
如果把参考方向选成相反的3.按照图示所选定的参考方向，电流i 的表达式为A t i ⎪⎭⎫ ⎝⎛+=π32314sin 32。
如果把参考方向选成相反的方向，则i 的表达式为（ ）。
A.A t ⎪⎭⎫ ⎝⎛-3314sin 32π B.A t ⎪⎭⎫ ⎝⎛-π32314sin 32 C.A t ⎪⎭⎫ ⎝⎛+π32314sin 32 D.()A t π+314sin 32【答案】A【考点】电压、电流的参考方向和正弦电流电路的相量分析方法【解析】若把初始选定的参考方向改为相反的方向，相同的电气量角度上相差180°，从而可得:A t A t A t i ⎪⎭⎫ ⎝⎛-=⎪⎭⎫ ⎝⎛+=⎪⎭⎫ ⎝⎛++=3314sin 3235314sin 3232314sin 32ππππ4.已知通过线圈的电流tA i 314sin 210=，线圈的电感L=70mH （电阻可以忽略不计）。
注册电气工程师考试_发输变电专业_真题及答案_2014_背题模式
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_发输变电专业_真题及答案_2014(70题)***************************************************************************************注册电气工程师考试_发输变电专业_真题及答案_20141.[单选题]某变电所中的220kV户外配电装置的出线门型架构旁，有一冲击电阻为20Ω的独立避雷针，独立避雷针的接地装置与变电所接地网的地中距离最小应大于或等于：（ ）A)3mB)5mC)6mD)7m答案:C解析:《交流电气装置的过电压保护和绝缘配合设计规范》（DL/T 50064-2014）第5.4.11-2条规定，独立避雷针的接地装置与发电厂或变电所接地网间的地中距离，应符合下式的要求：SC≥0.3Ri。
故地中距离SC≥0.3Ri＝0.3×20＝6m。
2.[单选题]某35kV变电所内装设消弧线圈，所内的土壤电阻率为200Ωm，如发生单相接地故障后不迅速切除故障，此变电所接地装置接触电位差、跨步电位差的允许值分别为：（不考虑表层衰减系数）（ ）A)208V，314VB)314V，208VC)90V，60VD)60V，90V答案:D解析:《交流电气装置的接地设计规范》（GB/T 50065-2011）第4.2.2-2条规定，6kV～66kV不接地、谐振接地和高电阻接地的系统，发生单相接地故障后，当不迅速切除故障时，发电厂和变电站接地装置的接触电位差和跨步电位差不应超过下列公式计算所得的数值：Ut＝50＋0.05ρsCs；Us＝50＋0.2ρsCs。
因此，接触电位差为：Ut＝50＋0.05×200＝60V；跨步电位差为：Us＝50＋0.2×200＝90V。
[注册电气工程师考试密押题库与答案解析]注册电气工程师专业考试发输变电专业2014年真题
![[注册电气工程师考试密押题库与答案解析]注册电气工程师专业考试发输变电专业2014年真题](https://img.taocdn.com/s3/m/f20841ff52ea551811a68702.png)
B.10.84W
C.6.87W
D.9.88W
答案:B[解析] 平均功率
问题:14. 把R=20Ω，C=400μF的串联电路接到的正弦电压上，接通后电路中的电流i为______
A．
B．
C．
D．
答案:A[解析] Z=R+jXC=4-j7.96Ω=21.526∠-21.7°，，根据t=0时，i=0，可得正确答案为A项．
问题:22. 电路如图所示，其中A1、A2、A3均为理想运放，输出电压uo与输入电ui1、ui2的关系式为______
A．
B．
C．
D．
答案:A[解析] 设A4放大器的输出端为u4，则
，故，而，故
23. 电路如图所示，晶体管T的β=50，rbb=300Ω，UBE=0.7V．电容可以忽略．Rs=0.5kΩ，RB=300kΩ，Rc=4kΩ，RL=4kΩ，C1=C2=10μF，Vcc=12V，CL=1600pF，放大电路的电压放大倍数Au=uo/us为______
A.42.85mH
B.45.29mH
C.88.21mH
D.35.49mH
答案:D[解析] 顺接时是电流从同名端流入，互感电压增强，反接时则相反．
顺接时由
反接时的电流，列电压方程如下：
对阻抗求模得到：
把R=10Ω，ω=2πf=314rad/s代入方程：
L1+L2+2M=0.27844
L1+L2=2M=0.13646
问题:15. 图示电路中，R=2Ω，L1=L2=0.1mH，C=100μF，要使电路达到临界阻尼情况，则互感值M应为______
A.1mH
B.2mH
C.0mH
D.3mH
