华为新型交换机编号含义
华为H3C交换机路由器命名规则详解
华为H3C交换机路由器命名规则详解一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 —L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置W AN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
交换机型号里的字母代表意义
思科交换机型号里的字母代表意义交换机的命名一般是WS开头这个是固定的，再下一个字母有两种一个是C一个是X，C代表固化交换机或者机箱，X 代表的是模块。
比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机.固化交换机3750系列，24个以太网口，TS表示是以太口+SFP口后面的S表示是标准版的，相应的型号就是E的，属于增强型或者叫企业版。
再如WS-X6748-SFP，WS还是代表交换设备，x表示模块，6表示6000系列，7表示7代产品，48表示48口，SFP表示端口类型（SFP是一种mini接口模块）Cisco交换机有以下几个系列：1900系列：19242900系列：2924、2924M2950系列：2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/482960系列：2960-24/48TT-L、296024/48TC-L3500系列：3508G、3524、35483550系列：3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560系列：3560-24/48也有带G的3750系列：3750-24/48-TS-S、3750-24/48-TS-E 3750G-24/48-TS-S、3750G-24/48-TS-E 、3750G-12S4000系列：4003、40064500系列：4503、4506、4507R6000系列：6006、60096500系列：6506、6509、6513对于Cisco的固定配置的交换机，一般有3750，3550，3560，2950，2970这几个系列。
它们在型号命令上有自己相应的规则，特总结如下：eg:WS-C3750G-48TS-SC3750表明这款产品属于3750这个系列，也就是产品的型号。
G----表明其所有接口都是支持千兆或以上，如果没有这个就表明其主要端口都是10/100M的或者100M 的48----表明其拥有主要的端口数量为48个T----表明其主要端口是电口（也就是所谓的Twirst Pair的端口P----表明其主要端口是电口，同时支持PoE以太网供电S----表明其带的扩展的接口为SFP类型的接口最后部分的S表明交换机带的软件是SMI标准影像的E表明是EMI影像的**新的3560，3570，2970 支持的千兆扩展模块为SFP的华三交换机有E、F系列，各表示什么意思,作以总结!LI(Lite software Image)表示设备为弱特性版本。
华为交换机命名规则
华为交换机命名规则在华为S系列园区交换机中,每个系列中都有许多种不同机型,特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列,每个系列中的每款机型的硬件配置或多或少有所不同,所以在正式介绍这些交换机系列前先介绍它们的命名规则,以便能快速地进行华为S系列交换机选型;但因为不同系列的主要应用环境和所包括的机各不相同,所以它们在命名规则上也存在许多不同;下面分别予以介绍;1．S1700系列机型的命名规则S1700系列比较特殊,它是专门为个人和小型企业用户量身打造的SOHO级交换机;由于应用、功能比较简单,一般不需要配置或者通过简单的Web配置即可使用;目前S1700系列中,网管型和非网管型交换机各有5款机型,具体将在本章后面介绍;下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则,如图1-2所示;各部分含义说明如表1-1所示;表1-1 S1700系列命名规则中各部分的含义2．S2700系列机型的命名规则为了满足不同用户的需求,S2700系列提供了多款机型;下面以S2700-26TP-PWR-EI、S2710-52P-SI-AC、S2700-52P-EI-AC和S2700-9TP-SI为例介绍S2700系列交换机的命名规则,如图1-3所示;各部分的具体含义如表1-2所示;表1-2 S2700系列交换机命名规则中各部分的含义3．S3700系列交换机的命名规则同样,为了满足不同用户的需求,S3700系列提供了多款机型,用户可以根据不同的网络需求进行灵活的选择;下面以S3700-28TP-PWR-EI、S3700-52P-EI-24S-DC、S3700-28TP-EI-MC-AC和S3700-28TP-SI-AC为例介绍S3700系列交换机的命名规则,如图1-4所示;各部分的具体含义如表1-3所示;表1-3 S3700系列交换机命名规则中各部分的含义华为园区交换机的命名规则24．S5700系列交换机的命名规则在所有Sx700系列中,S5700属于中间档次,应用范围最广,所以它的机型非常多,划分了从高到低的HI 、EI 、SI 和LI 4个功能版本系列,用户可以根据不同的网络需求进行灵活的选择;下面以S5710-28C-EI 、S5700S-52P-LI-AC 、S5700-48TP-PWR-SI 、S5700-28C-EI-24S 和S5700-28C-HI 为例,介绍S5700系列交换机的命名规则,如图1-5所示;各部分的具体含义如表1-4所示;表1-4 S5700系列交换机命名规则中各部分的含义5．S6700系列交换机命名规则S6700系列属于中高端的万兆以太网交换机系列,由于应用环境比较单一,所以它的机型很少,目前仅有S6700-24-EI 和S6700-48-EI 两款机型;因为机型比较少,各机型的功能极其相似,所以它们的命名规则与前面介绍的各系列不一样;下面以S6700-48-EI 为例介绍S6700设备的命名规则,如图1-6所示,各部分的具体含义如表1-5所示;表1-5 S6700系列交换机命名规则中各部分的含义6．S7700/9300/9700系列交换机的命名规则在华为公司S 系列园区交换机中,S7700、S9300和S9700系列都是机箱式结构的交换机系列,属于高端交换机系列;它们主要应用于城域网中的业务接入、汇聚和传输层,作为城域网的接入和汇聚节点;机箱式结构可以十分方便地通过插入板卡进行端口或功能上的扩展,它们的命名规则也主要是根据所配置的插槽数来区分的,很简单;下面仅以S7706为例介绍S7700/9300/9700系列交换机的命名规则,如图1-7所示,各部分的具体含义如表1-6所示;表1-6 S7700/9300/9700系列交换机命名规则中各部分的含义。
路由路 交换机 名称规则
路由路交换机名称规则
路由路和交换机的名称规则如下：
路由器的命名规则通常由设备型号、序列编号、层级架构、主备状态、使用位置、楼层和机柜等部分组成。
例如，NE40E-RT1-Core-Master-Data-3
路由器1-核心层-主设备-数据中心机房-机柜3。
交换机的命名规则则包括数字和后缀，其中第一位数字代表交换机的类型，9代表最高端、机箱式，7代表高端、机箱式，5代表全千兆，3代表千兆
上行+百兆下行。
第二位数字代表交换机的层级架构，如5代表三层交换机，9也代表三层交换机，1代表二层交换机。
第三、四位数字表示高端交换机
的业务槽位数，第五、六位数字表示中低端交换机的可用端口数。
后缀如T 表示1000BASE-T，C表示模块式，P表示SFP（Small Form Pluggable），TP表示光电复用，F表示全光口，R表示冗余（SOHO级别产品中后缀R代表机架式交换机），M表示支持MCE功能，HI表示旗舰型，EI表示增强型，SI表示标准型，PWR表示远程供电，DC表示直流供电，AC表示交流供电，V表示VLAN划分（SOHO产品），E表示增强型（SOHO产品），E前缀表示教育网专供交换机，H表示增强型（SOHO）+表示升级版本。
以上信息仅供参考，具体的命名规则可能会因品牌和设备型号的不同而有所差异。
如需了解更多信息，建议查阅设备厂商提供的用户手册或联系厂商进行咨询。
交换机型号里的字母代表意义
交换机型号里的字母代表意义思科交换机型号里的字母代表意义交换机的命名一般是WS开头这个是固定的，再下一个字母有两种一个是C一个是X，C代表固化交换机或者机箱，X 代表的是模块。
比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机.固化交换机3750系列，24个以太网口，TS表示是以太口+SFP口后面的S表示是标准版的，相应的型号就是E的，属于增强型或者叫企业版。
再如WS-X6748-SFP，WS还是代表交换设备，x 表示模块，6表示6000系列，7表示7代产品，48表示48口，SFP 表示端口类型（SFP是一种mini接口模块）Cisco交换机有以下几个系列：1900系列：19242900系列：2924、2924M2950系列：2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/482960系列：2960-24/48TT-L、296024/48TC-L3500系列：3508G、3524、35483550系列：3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560系列：3560-24/48也有带G的3750系列：3750-24/48-TS-S、3750-24/48-TS-E 3750G-24/48-TS-S、3750G-24/48-TS-E 、3750G-12S4000系列：4003、40064500系列：4503、4506、4507R6000系列：6006、60096500系列：6506、6509、6513对于Cisco的固定配置的交换机，一般有3750，3550，3560，2950，2970这几个系列。
它们在型号命令上有自己相应的规则，特总结如下：eg:WS-C3750G-48TS-SC3750表明这款产品属于3750这个系列，也就是产品的型号。
G----表明其所有接口都是支持千兆或以上，如果没有这个就表明其主要端口都是10/100M的或者100M 的48----表明其拥有主要的端口数量为48个T----表明其主要端口是电口（也就是所谓的Twirst Pair的端口P----表明其主要端口是电口，同时支持PoE以太网供电S----表明其带的扩展的接口为SFP类型的接口最后部分的S表明交换机带的软件是SMI标准影像的E表明是EMI影像的**新的3560，3570，2970 支持的千兆扩展模块为SFP的华三交换机有E、F系列，各表示什么意思,作以总结!LI(Lite software Image)表示设备为弱特性版本。
华为H3C交换机路由器命名规则详解
华为H3C交换机路由器命名规则详解一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 —L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置W AN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
华为交换机通用命名规则
华为交换机命名规则2007-06-20 12:14Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE。
A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；Quidway SA1A2A3A4A5－A6 【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A5 用来区分固定上行口的不同种类，可以标示接口类型、能否堆叠等特性，缺省表示不带上行口。
A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置WAN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；Quidway SA1A2A3A4A5－A6 【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
华为H3C交换机路由器命名规则
华为H3C交换机路由器命名规则华为H3C交换机路由器命名规则华三通信作为业界领先的一体化移动网络解决方案提供商，自产品推出以来，稳步增长。
下面是店铺收集的关于华为H3C交换机路由器命名规则，希望大家认真阅读!一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口;(新产品不允许此位)G，表示上行GBIC接口;P，表示上行SFP接口;T，表示上行RJ45接口;V，表示上行VDSL接口;W，表示上行可配置WAN接口;C，表示上行接口可选配;M，表示上行接口为多模光口;S，表示上行接口为单模光口;F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5-A6【A7A8 】【/A9 A10 A11 】-【 A12 A13 】-【A14 A15 A16 】-【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为 1 —盒式10/100M 交换机，上行最高到100M，无管理;A1为 2 —盒式10/100M 交换机，上行最高到100M，有管理;A1为 3 —盒式10/100/1000M交换机，上行最高到1000M;A1为 5 —盒式GE/10GE交换机，上行最高到10GE;A2标示所支持的IP层：A2为 0 —纯L2交换机，目前为0，根据产品的'更新换代，可以更改为1、2、3、4;A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9;A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个;A3A4为12 —表示下行端口为12个，上行端口为0、1、2个;A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口;A5为G —表示上行GBIC接口;A5为P —表示上行SFP接口;A5为T —表示上行RJ45接口;A5为V —表示上行VDSL接口;A5为X —表示上行XPACK(10GE LAN)接口;A5为W —表示上行可配置WAN接口;A5为C —表示上行接口可选配;A5为M —表示上行接口为多模光口;A5为S —表示上行接口为单模光口;A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。

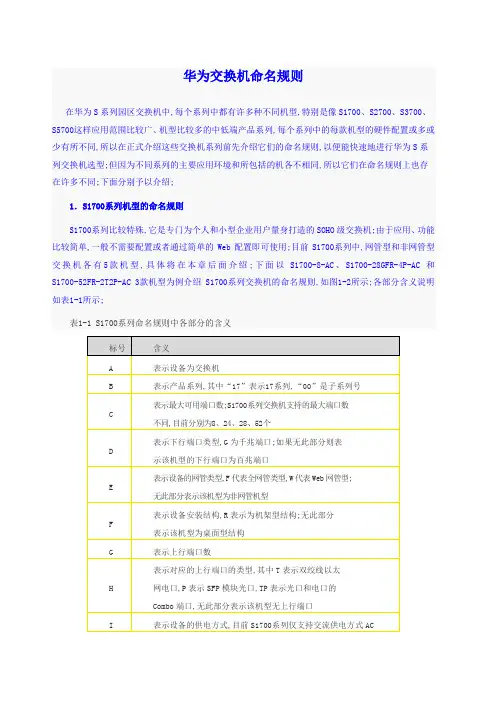

华为交换机命名规则
华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。
但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。
下面分别予以介绍。
1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。
由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。
目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。
下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。
各部分含义说明如表1-1所示。
表1-1 S1700系列命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“17”表示17系列，“00”是子系列号C 表示最大可用端口数。
S1700系列交换机支持的最大端口数不同，目前分别为8、24、28、52个D 表示下行端口类型，G为千兆端口。
如果无此部分则表示该机型的下行端口为百兆端口E 表示设备的网管类型，F代表全网管类型，W代表W eb网管型。
无此部分表示该机型为非网管机型F表示设备安装结构，R 表示为机架型结构。
无此部分表示该机型为桌面型结构 G 表示上行端口数H 表示对应的上行端口的类型，其中T 表示双绞线以太网电口，P 表示SFP 模块光口，TP 表示光口和电口的Combo 端口，无此部分表示该机型无上行端口I 表示设备的供电方式，目前S1700系列仅支持交流供电方式（AC ）2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。
交换机产品命名规则
标号含义
A 表示设备为交换机
B 表示产品系列，其中“57”表示57系列。
C 表示产品不同系列
D S：商业型号
表示最大可用端口数
说明：
对于S5710-EI系列设备表示设备上固定的端口数量。
S5700系列设备支持的最大端口数不同，目前分别为24、28、44、48、52、68个。
表示上行端口的类型，其中：
C ：表示设备支持插卡，上行端口为2，4或8。
TP ：表示上行端口为支持光口和电口的Combo口。
P ：表示上行端口为光口。
表示设备支持PoE供电
说明：
如果没有该字段说明不支持PoE供电。
表示设备软件版本类型，其中：
EI ：表示设备为增强版本，包含某些高级特性。
SI ：表示设备为基本版本，包含基础特性。
HI ：表示设备是高级版本，包含高性能OAM、内置RTC时钟等特性。
LI ：表示设备是简化版本。
表示下行接口的类型，24S表示S5700-28C-EI-24S的24个下行接口为光口。
说明：
如果没有该字段说明所有的下行接口均为电口。
表示设备的供电方式，其中：
AC ：表示设备为交流供电
DC ：表示设备为直流供电
J E F G H I。
华为和思科交换机型号介绍
华为交换机LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口P，表示上行SFP接口T，表示上行RJ45接口V，表示上行VDSL接口W，表示上行可配置WAN接口C，表示上行接口可选配M，表示上行接口为多模光口S，表示上行接口为单模光口F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
思科交换机教您识别Cisco交换机型号在网络界，美国思科公司( Cisco System Inc. )可谓无人不知，无人不晓。
凭借它的IOS ( Internet Operating System )，Cisco 公司在多协议路由器市场上处于绝对领先的地位。
目前，在Internet 中，有近80% 的路由器来自Cisco 。
其实，除了路由器这个主打产品之外，Cisco 还有全线的网络设备，包括集线器、交换机、访问服务器、软硬防火墙、网络管理软件等等。
Cisco 非常注意对新技术的跟踪，通过一系列的合作与兼并，Cisco 成功地介入了宽带接入、无线通讯等新兴市场。
本文主要介绍 Cisco 的交换机产品线和主要产品。
一、概述Cisco 的交换机产品以“Catalyst ”为商标，包含1900 、2800 、2900 、3500 、4000 、5000 、5500 、6000 、8500 等十多个系列。
总的来说，这些交换机可以分为两类：一类是固定配置交换机，包括3500 及以下的大部分型号，比如1924 是24 口10M 以太交换机，带两个100M 上行端口。
华为产品命名规则
A （产品系列） S – 交换机
AR –低端路由器 NE –高端路由器 B （子产品系列） 9 –核心机箱式交换机 5 – 全千兆盒式三层交换机 3 – 千兆上行百兆下行的盒式三层交换机 2 – 千兆上行百兆下行的盒式二层交换机 C （是否是路由交换机） 表明产品的更替（或者系列） D （可用端口数）
09：表示下行端口为8个，上行端口为1个； 18：表示下行端口为16个，上行端口为2个； 26：表示下行端口为24个，上行端口为2个； 24：表示下行端口为24个，上行端口为0个 28：表示下行端口为24个, 上行端口为4个； 48：表示下行端口为48个，上行端口为0个； 52：表示下行端口为48个，上行端口为4个； E （上行接口类型）
C – 扩展插槽上行 P – 千兆SFP 光口上行 T – 千兆电口上行
TP –上行接口有光口和电口同时存在 24S –光口下行的接口形态 F （业务特性） EI – 增强型
SI – 标准型
PWR-EI – 支持PoE 的增强型 PWR-SI –支持PoE 的标准型 S 3 28 -EI
A
E
C 5
B C
F
D。
华为交换机命名规则
华为交换机命名规则LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。
但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。
下面分别予以介绍。
1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。
由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。
目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。
下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。
各部分含义说明如表1-1所示。
表1-1 S1700系列命名规则中各部分的含义2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。
下面以S2700-26TP-PWR-EI、S2710-52P-SI-AC、S2700-52P-EI-AC和S2700-9TP-SI为例介绍S2700系列交换机的命名规则，如图1-3所示。
各部分的具体含义如表1-2所示。
表1-2 S2700系列交换机命名规则中各部分的含义3．S3700系列交换机的命名规则同样，为了满足不同用户的需求，S3700系列提供了多款机型，用户可以根据不同的网络需求进行灵活的选择。
下面以S3700-28TP-PWR-EI、S3700-52P-EI-24S-DC、S3700-28TP-EI-MC-AC和S3700-28TP-SI-AC为例介绍S3700系列交换机的命名规则，如图1-4所示。
s12500g-af命名规则
s12500g-af命名规则
S12500G-AF是一种高性能的交换机型号，其命名规则具有一定的复杂性。
下面是对该型号的命名规则的详细解释：
S12500G-AF中的“S”代表该设备属于S系列交换机。
这个系列通常被视为高性能、高可用性的交换机系列，适用于大型数据中心、云计算和企业网络的核心和汇聚层。
数字“12500”是该型号的级别标识。
一般来说，数字越高，交换机的性能和功能越强大。
在S12500G-AF中，“12500”表明这款交换机具有较高的性能和丰富的功能，能够支持大规模的数据交换和多业务融合。
字母“G”代表该型号支持千兆以太网接口。
以太网是目前应用最广泛的局域网技术，而千兆以太网接口能够提供更高的数据传输速率，满足各种高性能应用的需求。
字母“AF”是Anti-DDoS的缩写，表示该型号交换机支持华三的Anti-DDoS防护技术。
DDoS攻击是一种常见的网络攻击方式，通过大量无用的请求拥塞目标服务器或网络，导致合法用户无法访问。
S12500G-AF具备高效的Anti-DDoS防护功能，能够有效地抵御DDoS攻击，保障网络的安全稳定运行。
综上所述，S12500G-AF的命名规则体现了该型号交换机的性能、功能和特点。
通过了解命名规则，我们可以更好地理解该型号交换机的定位和应用场景，并为相应的网络设计和部署提供参考。
华为H3C交换机路由器命名规则详解
华为H3C交换机路由器命名规则详解一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 —L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置W AN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
交换机条形码编码规则
交换机条形码编码规则详解一、引言随着科技的飞速发展，交换机作为网络通讯的核心设备，已经广泛应用于各个领域。
为了便于交换机的管理、跟踪和维修，条形码技术被引入到交换机的标识中。
本文将详细探讨交换机条形码的编码规则，以帮助读者更好地理解和应用该技术。
二、条形码技术简介条形码是一种将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息，具有输入速度快、准确度高、成本低、可靠性强等优点。
三、交换机条形码编码规则交换机条形码的编码规则通常采用国际通用的EAN-13标准。
EAN-13码由13位数字组成，包括前缀码、制造厂商代码、商品代码和校验码。
下面我们将详细介绍这四个部分：1. 前缀码：前缀码是国家或地区的代码，由国际物品编码协会分配。
例如，中国的前缀码是690-695。
2. 制造厂商代码：制造厂商代码是由物品编码协会分配给制造厂商的，用于标识制造厂商的身份。
通常由7位数字组成。
3. 商品代码：商品代码是由制造厂商自行分配的，用于标识具体的商品。
通常由5位数字组成。
对于交换机来说，这部分代码可以用于表示交换机的型号、规格等信息。
4. 校验码：校验码是用于检验条形码正确性的数字，通过一定的算法计算得出。
校验码的作用是确保条形码在扫描过程中的准确性。
四、交换机条形码应用实例以一款型号为S3700的华为交换机为例，其条形码可能如下所示：条形码：6936983800015解析：* 前缀码：693，表示中国。
* 制造厂商代码：69838，表示华为公司。
* 商品代码：0001，表示S3700交换机。
* 校验码：5，根据前12位数字计算得出。
五、交换机条形码的优势与挑战使用条形码技术标识交换机具有以下优势：1. 提高管理效率：通过扫描条形码，可以快速获取交换机的相关信息，提高管理效率。
2. 便于跟踪和维修：条形码可以记录交换机的生产日期、批次等信息，便于跟踪和维修。
s12500g-af命名规则
s12500g-af命名规则S12500G-AF是一款高性能的数据中心交换机设备，它提供了出色的性能、可靠性和扩展性，适用于满足大规模数据中心网络需求。
为了实现设备的高效管理和配置，S12500G-AF采用了一套严格的命名规则，以下将详细介绍该命名规则。
1.设备类型命名规则：- S：表示该设备为华为公司（Huawei）研发的数据通信设备的前缀。
- 12500：表示该设备的型号，其中12表示产品系列，500表示产品型号的大类别。
2.功能模块命名规则：- G：表示该设备支持高密度10G接口的功能模块，“G”代表“Gigabit”。
- AF：表示该功能模块为高级转发模块（Advanced Forwarding Module）。
3.型号所代表的功能：-高密度10G接口：S12500G-AF模块提供了大量的10G接口，可以满足数据中心高速互联需求。
-高级转发：S12500G-AF模块支持丰富的转发功能，包括路由、交换、负载均衡等，可以提供更高效、更灵活的网络服务。
4.设备类别命名规则：- 12500G：表示该设备为S12500G产品系列的一个具体型号，适用于大规模数据中心网络。
- AF：表示该设备支持高级转发功能。
5.使用场景：-大规模数据中心网络：S12500G-AF适用于大规模的数据中心网络，可以提供高性能、高可靠性的网络服务。
-云计算环境：S12500G-AF支持强大的转发功能，能够满足快速增长的云计算环境中的网络需求。
-负载均衡： S12500G-AF模块支持负载均衡功能，可以均衡地分配网络流量，减轻服务器的负担。
总结：S12500G-AF命名规则采用了简洁明了的方式，通过设备类型、功能模块、型号和设备类别来表示该设备的特点和用途。
这种命名规则使得用户能够快速理解并选择适合自己需求的设备，同时也方便了设备的管理和配置。
S12500G-AF的命名规则反映了其高性能、可靠性和扩展性等特点，是一款非常适用于大规模数据中心网络的交换机设备。
华为H3C交换机路由器命名规则详解
华为H3C交换机路由器命名规则详解每家网络设备供应商的产品都有自己的命名规则，别小看简单的几个字母或数字，对于网络工程师来说，一看名称就能清楚的知道该产品性能、大概配置，甚至是端口数量。
本文以H3C交换机为例，给大家介绍一下H3C公司的产品命名规则。
一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5－A6【 A7A8 】【/A9 A10 A11 】－【 A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为 1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为 2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为 3 —盒式10/100/1000M交换机，上行最高到1000M；A1为 5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为 0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置WAN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为新型交换机编号含义
我们都知道，华为是以通信产品起家的，所以华为交换机、路由器、防火墙等网络通信产品在全球都处于领先地位，而华为交换机的型号及类别各不同，比如LI、SI、EI、HI等型号，它们各代表什么意思？又有什么区别呢？
LI(Lite software Image)：表示设备为弱特性版本。
SI (Standard software Image)：表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)：表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)：表示设备为高级版本，包含某些更高级特性。
后缀的含义：
C：模块式
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
Z：表示没有上行接口；（新产品不允许此位）
G：表示上行GBIC接口；
P：表示上行SFP模块；
T：表示上行RJ45接口；
V：表示上行VDSL接口；
W：表示上行可配置WAN接口；
C：表示上行接口可选配；
M：支持MCE功能；
S：表示上行接口为单模光口；
HI：旗舰型
EI：增强型
SI：标准型
TP：支持Combo端口；
x：上行口为固定万兆
G：千兆网络接口；
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）
F，表示下行接口为模板，可插光接口板或电接口板。
当同时存在时，表示上行接口为多种接口类型复合。
下面就以华为S2700-26TP-PWR-EI交换机为例：
S2700：是S2700系列企业交换机，代表品牌型号；26TP：支持26个Combo端口；
PWR：代表此款交换机支持远程供电；
EI：表示此交换机为增强型；。
