电流计算 电缆计算
电线电缆计算公式
电线电缆计算公式
电线电缆的计算公式主要涉及两个方面：电线电缆的截面积计算和电线电缆的电流载荷计算。
1.电线电缆的截面积计算
电线电缆的截面积计算是通过根据电线电缆所能承受的最大电流来确定的。
一般情况下，电线电缆的截面积越大，其承载的电流能力越强。
截面积计算的公式如下：
截面积=(2*I*L)/(ρ*ΔV)
其中，I是电流，L是导线长度，ρ是电阻率，ΔV是电线电缆两端电压降。
2.电线电缆的电流载荷计算
电线电缆的电流载荷计算是基于其所能承受的最大电流和电阻来确定的。
根据电压降和电阻的关系，可以使用以下公式来计算电线电缆的电流载荷：
电流载荷=ΔV/R
其中，ΔV是电线电缆两端电压降，R是电线电缆的电阻。
需要注意的是，电线电缆的截面积和电流载荷的计算需要结合具体的电线电缆材质、绝缘材料和应用环境等因素进行综合考虑。
不同材质的电线电缆具有不同的电阻率和最大电流承载能力，因此计算时需要根据具体情况进行调整。
此外，还有一些相关的计算公式，如电缆传输功率的计算、电缆电压降的计算等。
这些计算公式的具体推导和使用方法可以参考相关电力工程和电气工程的教材和标准。
综上所述，电线电缆的计算公式涉及电线电缆的截面积和电流载荷两个方面。
根据电线电缆的具体材质和使用环境，可以选择合适的计算公式进行电线电缆的设计和选择。

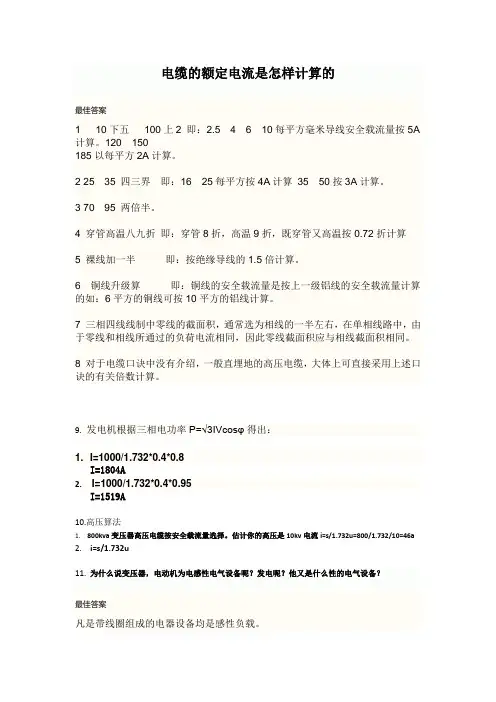

电缆的额定电流是怎样计算的
电缆的额定电流是怎样计算的最佳答案1 10下五100上2 即：2.5 4 6 10每平方毫米导线安全载流量按5A 计算。
120 150185以每平方2A计算。
2 25 35 四三界即：16 25每平方按4A计算35 50按3A计算。
3 70 95 两倍半。
4 穿管高温八九折即：穿管8折，高温9折，既穿管又高温按0.72折计算5 裸线加一半即：按绝缘导线的1.5倍计算。
6 铜线升级算即：铜线的安全载流量是按上一级铝线的安全载流量计算的如：6平方的铜线可按10平方的铝线计算。
7 三相四线线制中零线的截面积，通常选为相线的一半左右，在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。
8 对于电缆口诀中没有介绍，一般直埋地的高压电缆，大体上可直接采用上述口诀的有关倍数计算。
9.发电机根据三相电功率P=√3IVcosφ得出：1. I=1000/1.732*0.4*0.8I=1804A2.I=1000/1.732*0.4*0.95I=1519A10.高压算法1. 800kva变压器高压电缆按安全载流量选择。
估计你的高压是10kv电流i=s/1.732u=800/1.732/10=46a2. i=s/1.732u11.为什么说变压器，电动机为电感性电气设备呢？发电呢？他又是什么性的电气设备？最佳答案凡是带线圈组成的电器设备均是感性负载。
12.变压器的纯电阻负载时的电势相量图怎么画？容性负载和感性负载时又怎么画？推荐答案还真忘记了。
输出的话就好画，假设输出的电压初相位为0，电阻跟它同相，电容是电流超前电压90度，电感是电压超前电流90度，电容接在变压器输出端，等效在变压器的输入端的时候相当于一个电感，电感接在变压器输出端，等效在变压器的输入端的时候相当于一个电容，。

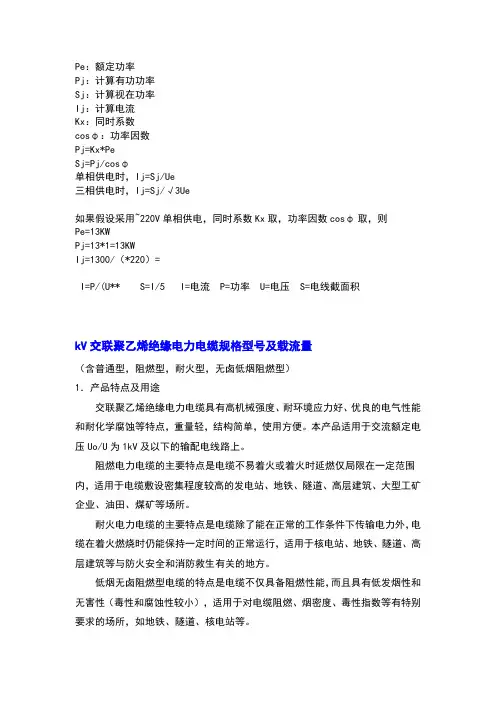

电缆规格、电流标准、计算公式
Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*PeSj=Pj/cosφ单相供电时，Ij=Sj/Ue三相供电时，Ij=Sj/√3Ue如果假设采用~220V单相供电，同时系数Kx取，功率因数cosφ取，则Pe=13KWPj=13*1=13KWIj=1300/（*220）=I=P/(U** S=I/5 I=电流 P=功率 U=电压 S=电线截面积kV交联聚乙烯绝缘电力电缆规格型号及载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GB/。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/的规定。
按电流计算电缆大小
按电流计算电缆大小
1平方铜线负载电流6A-8A
1.5................8A-15A
2.5................16A-25A
4..................25A-32A
6..................32A-40A
可按以下简单计算方法：
1、10下五100上2 即：2.5 4 6 10每平方毫米导线安全载流量按5A计算。
120 150
185以每平方2A计算。
2 、25 35 四三界即：16 25每平方按4A计算35 50按3A计算。
3、70 95 两倍半。
4 、穿管高温八九折即：穿管8折，高温9折，既穿管又高温按0.72折计算
5、裸线加一半即：按绝缘导线的1.5倍计算。
6 、铜线升级算即：铜线的安全载流量是按上一级铝线的安全载流量计算的如：6平方的铜线可按10平方的铝线计算。
7、三相四线线制中零线的截面积，通常选为相线的一半左右，在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。
8、对于电缆口诀中没有介绍，一般直埋地的高压电缆，大体上可直接采用上述口诀的有关倍数计算。
千瓦和电缆计算公式

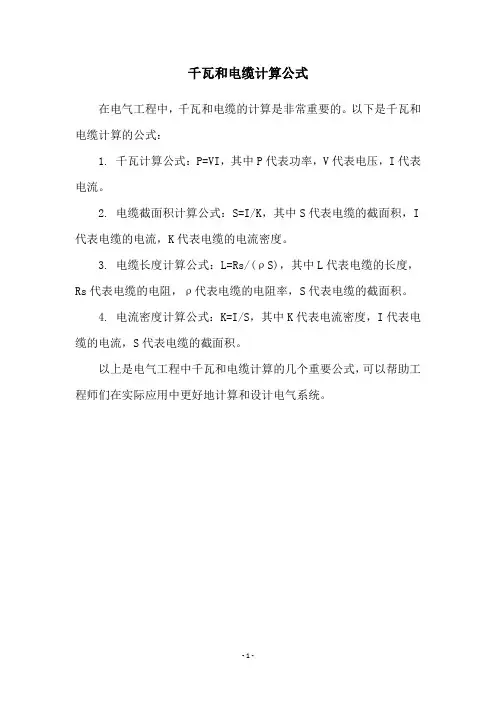

千瓦和电缆计算公式
在电气工程中，千瓦和电缆的计算是非常重要的。
以下是千瓦和电缆计算的公式：
1. 千瓦计算公式：P=VI，其中P代表功率，V代表电压，I代表电流。
2. 电缆截面积计算公式：S=I/K，其中S代表电缆的截面积，I 代表电缆的电流，K代表电缆的电流密度。
3. 电缆长度计算公式：L=Rs/(ρS)，其中L代表电缆的长度，Rs代表电缆的电阻，ρ代表电缆的电阻率，S代表电缆的截面积。
4. 电流密度计算公式：K=I/S，其中K代表电流密度，I代表电缆的电流，S代表电缆的截面积。
以上是电气工程中千瓦和电缆计算的几个重要公式，可以帮助工程师们在实际应用中更好地计算和设计电气系统。
- 1 -。
电缆漏电流计算公式
电缆漏电流计算公式
电缆漏电流计算公式是指用于计算电缆在特定条件下漏电流大小的公式。
漏电流是指电缆在通电状态下，因绝缘材料老化或受到损伤等原因，导致绝缘层电阻下降，从而产生的电流。
电缆漏电流计算公式通常需要考虑电缆的长度、截面积、绝缘材料、工作电压等多种因素。
常用的电缆漏电流计算公式包括：
1.欧姆定律计算法：I=V/R，其中I为电流，V为电压，R为电阻。
适用于已
知电缆的电阻值和工作电压的情况。
2.平方根定律计算法：I=K√V/R，其中I为电流，K为常数，V为电压，R为
电阻。
适用于高压电缆漏电流计算。
3.短路电流计算法：I=1/R ×(V1/R1 - V2/R2)，其中I为电流，R为电缆电
阻，V1、V2分别为相电压和线电压，R1、R2分别为相电阻和线电阻。
适用于三相四线制电缆漏电流计算。
需要注意的是，电缆漏电流计算公式需要根据具体情况进行选择和应用，同时还需要考虑电缆的使用环境、工作条件、材料特性等因素。
在实际应用中，还需要结合实际情况进行必要的修正和调整。
总结来说，电缆漏电流计算公式是一种用于计算电缆在特定条件下漏电流大小的公式，包括欧姆定律计算法、平方根定律计算法和短路电流计算法等。
这些公式需要根据具体情况进行选择和应用，同时还需要考虑多种因素的综合影响。
电缆线计算公式范文
电缆线计算公式范文电缆线计算公式是通过计算电缆线的电流负载、电压降低、电线长度等参数来确定电缆线的尺寸和规格的公式。
根据电流负载和导线材料，可以计算出电缆线的截面积。
根据电压降低和线路长度，可以计算出电线的截面积。
下面介绍几种计算电缆线尺寸的常用公式。
1.电流负载计算公式电流负载（A）=电力负载（W）/（电压（V）×功率因数）其中，电力负载为所需要的电功率，电压为电网的电压，功率因数为负载的功率因数。
2.电线长度和电压降低计算公式电线长度(m)=√（电线水平长度(m)²+电线垂直长度(m)²）电压降低(V)=电阻(Ω/m)×电流(A)×电线长度(m)3.电线长度和环境温度计算公式电线长度(m)=线路总长度(m)-默认长度(m)+安装长度(m)默认长度为一定的长度，例如100米。
安装长度根据电线的具体安装情况确定。
4.电缆线最大允许电流计算公式电线截面积(mm²) = （电流容量(A) × √ 3 × 1000） / （电线导体的导电率(A/mm²) × 电线电导率 (A/mm)）5.电线电导率计算公式电导率（A/mm²）= 电导性(t) × 电导性计算公式其中，电导性（%IACS）是导体的电导性指标，电导性计算公式根据导体材料的不同而不同。
上述公式是最常用的电缆线尺寸计算公式，可以用来计算不同载荷、电压、尺寸的电缆线。
举个例子，如果要计算一条电力负载为2000W，负载功率因数为0.8，电压为220V的电缆线的尺寸。
首先可以用公式1计算出电流负载为:电流负载=2000W/(220V×0.8)=11.36A接下来可以通过公式2计算出电线长度，假设电线水平长度为100m，垂直长度为10m：电线长度=√(100m²+10m²)=100.5m然后，可以通过公式3计算出最终的电线长度，假设线路总长度为120m，默认长度为100m，安装长度为10m：电线长度=120m-100m+10m=30m接下来可以通过公式4计算出电线的最大允许电流，假设导线导电率为58，电线电导率为0.034：电线截面积= (11.36A × √3 × 1000) / (58A/mm² × 0.034A/mm) = 525.51mm²通过以上计算，可以得到电缆线的尺寸为525.51mm²。
电缆计算口诀表
电缆计算口诀表在电缆计算中，口诀表是一种非常有用的工具。
它能够帮助我们在计算电缆的参数时更加快捷和准确。
下面是一些常用的电缆计算口诀表，希望能对大家有所帮助。
1. 电缆截面积计算口诀：电缆截面积（mm²）=导体直径（mm）×导体直径（mm）×0.785。
2. 电缆直径计算口诀：电缆直径（mm）=导体直径（mm）+绝缘层厚度（mm）×2。
3. 电缆电阻计算口诀：电缆电阻（Ω/km）=电阻率（Ω·mm²/m）×电缆长度（km）/电缆截面积（mm²）。
4. 电缆电容计算口诀：电缆电容（μF/km）=电容率（μF/m）×电缆长度（km）/电缆截面积（mm²）。
5. 电缆绝缘电阻计算口诀：电缆绝缘电阻（MΩ·km）=绝缘电阻率（MΩ·m）×电缆长度（km）/电缆截面积（mm²）。
6. 电缆电感计算口诀：电缆电感（μH/m）=电感系数（μH/m）×电缆长度（m）。
7. 电缆功率损耗计算口诀：电缆功率损耗（W）=电缆电阻（Ω/km）×电流（A）×电缆长度（km）。
8. 电缆短路电流计算口诀：电缆短路电流（A）=电源电压（V）/（电缆阻抗（Ω/km）×电缆长度（km））。
9. 电缆过载能力计算口诀：电缆过载能力（A）=（电缆截面积（mm²）×电流载荷比（A/mm²））/安全系数。
10. 电缆额定电流计算口诀：电缆额定电流（A）=电缆过载能力（A）/综合载荷系数。
以上是一些常用的电缆计算口诀表，它们可以帮助我们在进行电缆参数计算时更加方便和快捷。
但是在使用这些口诀表的时候，我们也需要注意一些事项。
我们需要保证输入的数据准确无误。
只有在数据准确的基础上，我们才能得到准确的计算结果。
我们需要注意单位的转换。
在进行计算时，如果使用的是不同的单位，就需要进行单位换算，确保计算结果的一致性。
电缆功率计算公式简单
电缆功率计算公式简单在电力系统中，电缆是一种常见的输电和配电设备，用于传输电能。
在实际应用中，需要计算电缆的功率，以确保其安全可靠地运行。
电缆功率的计算需要考虑多个因素，包括电压、电流、电阻等。
本文将简要介绍电缆功率计算的基本公式和方法。
电缆功率计算的基本公式如下：功率（P）= 电压（U）×电流（I）×功率因数（cosφ）。
其中，电压是电缆上的电压，单位为伏特（V）；电流是电缆中的电流，单位为安培（A）；功率因数是电缆的功率因数，通常为0.8到1之间的数值。
在实际应用中，电缆功率的计算可以通过以下步骤进行：1. 确定电缆的电压等级。
根据电缆所处的电力系统，确定其额定电压等级，通常为110kV、220kV、380kV等。
2. 测量电缆的电流。
通过电流表或电流互感器等设备，测量电缆中的电流值。
3. 确定电缆的功率因数。
根据电缆的类型和工作条件，确定其功率因数的数值。
4. 计算电缆的功率。
根据上述公式，将电压、电流和功率因数代入公式中进行计算，得到电缆的功率值。
需要注意的是，电缆功率的计算还需要考虑电缆的长度、截面积和电阻等因素。
在实际应用中，可以通过电缆参数表或计算软件等工具，快速准确地进行功率计算。
另外，对于多条电缆并联或并列的情况，功率的计算需要进行相应的修正。
通常可以通过等效电路的方法，将多条电缆合并为单条等效电缆，然后进行功率计算。
电缆功率的计算在电力系统的设计、运行和维护中具有重要意义。
合理准确地计算电缆功率，可以帮助确保电力系统的安全稳定运行，提高电能利用效率，减少能源浪费。
总之，电缆功率的计算是电力系统工程中的重要内容，需要综合考虑电压、电流、功率因数等因素，通过合适的公式和方法进行计算。
通过合理准确地计算电缆功率，可以为电力系统的设计和运行提供重要参考，保障电能传输的安全可靠。
电流计算电缆计算
电流计算电缆计算电流计算和电缆计算是电气工程中非常重要的内容，涉及到电路的设计和安全运行。
本文将从电流计算的基本原理、公式和实际应用以及电缆计算的基本原理、参数选择和实际应用等方面进行介绍。
一、电流计算1.基本原理：电流是电荷的流动，是计量电能传输的重要物理量。
在电路中，电流可以通过欧姆定律I=U/R来计算，其中I代表电流，U代表电压，R代表电阻。
欧姆定律是电流计算的基本公式，适用于直流电路和简单的交流电路。
在复杂的交流电路中，电流计算需要考虑频率、电感和电容等因素。
对于正弦波形的交流电流，可以通过简化计算，根据电阻、电感和电容的相位差来计算电流的大小和相位。
2.电流计算公式：电流计算公式主要根据电路的性质来确定，常见的公式有以下几种：(1)直流电路中的电流计算公式：I=U/R(2)交流电路中的有效值电流计算公式：I=U/Z，其中Z为阻抗，由电阻、电感和电容的大小和相位决定。
(3)交流电路中的峰值电流计算公式：I=√2U/Z3.实际应用：电流计算在电气工程中有广泛的应用，例如：(1)电路设计：根据电源电压和负载电阻来计算电路中的电流大小，以确定电源和电器的匹配性，确保安全运行。
(2)电线截面选择：根据负载电流来选择合适的电线截面，以确保电线能够承受负载电流而不过载。
(3)保护装置选择：根据电路中的电流大小来选择合适的过流保护装置，以防止电路故障和短路引起火灾和其他事故。
二、电缆计算1.基本原理：电缆是用于传输电能和信号的电气设备，用于连接电源和负载。
电缆的选择和计算需要考虑多个因素，包括电缆截面、电流负载、电压降和环境条件等。
2.参数选择：选择合适的电缆需要考虑以下几个参数：(1)电流负载：根据负载电流来选择合适的电缆截面，保证电缆能够承受负载电流而不过载。
(2)电压降：根据电缆长度和负载电流，考虑电压降的大小，以确保电缆传输的电能有效。
(3)环境条件：考虑电缆的敷设环境，包括温度、湿度和化学腐蚀等因素，选择能够适应环境的电缆材料和结构。
电流电缆计算方式
【例3】 前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%。对电炉供电的那条线路，若是铜线，则80/（32*1 .7）=1 .5，电压损失为1 .5%。
【例1】 一条220伏照明支路，用2 .5平方毫米铝线，负荷矩为76千瓦．米。由于76是20的3 .8倍（76/20=3 .8），因此电压损失为3 .8%。
【例2】 一条4平方毫米铝线敷设的40米长的线路，供给220伏1千瓦的单相电炉2只，估算电压损失是：
先算负荷矩2*40=80千瓦．米。再算4平方毫米铝线电压损失1%的负荷矩，根据“截面增大负荷矩大”的原则，4和2 .5比较，截面增大为1 .6倍（4/2 .5=1 .6），因此负荷矩增为
单相380，电流两安半。 ③
3． 说明
口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
① 这两句口诀中，电力专指电动机。在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。这电流也称电动机的额定电流。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。一般有公式可供计算。由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀
低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？
电力加倍，电热加半。 ①
单相千瓦，4.5安。 ②
电流与电缆对应表
电流与电缆对应表众所周知，电流和电缆是电力传输中非常重要的概念。
电流是电子在电路中运动的数量，单位是安培(A)，而电缆则是将电力从发电站传输到消费地点的电线和电缆的总称。
电流与电缆之间存在着密不可分的关系，因此在进行电力传输时需要使用电流与电缆对应表来确定合适的电缆类型和截面积。
一、电流的概念和特点在电路中，电流是指电子在单位时间内经过的数量，是电力的载体之一。
电流的大小和方向可以通过欧姆定律来计算，即I=U/R，其中I为电流大小，U为电压，R为电路的电阻。
电流还有一些特点，如电流受到电路的限制，电流越大，电路的电阻越大，电路中的功率损耗也就越大。
因此，在电力传输和电力使用中，需要针对电流的大小选择合适的电缆类型和截面积。
二、电缆的类型和截面积电缆是将电力从发电站传输到消费地点的重要工具。
根据电缆的用途和传输距离，电缆可以分为高压电缆、中压电缆和低压电缆。
高压电缆主要用于电力传输和变压器之间的连接，中低压电缆则主要用于电力传输和配电箱之间的连接。
此外，电缆的截面积也非常重要，它决定电缆的电阻和容量。
电缆截面积越大，电阻越小，电力传输的容量和距离也就越大。
三、电流与电缆对应表电流与电缆对应表是针对电流大小和电缆类型，推荐合适电缆截面积的重要参考资料。
在使用电缆进行电力传输时，需要按照电流与电缆对应表来选择合适的电缆类型和截面积。
举例来说，当电路中电流大小为10A时，应使用2.5mm²的电缆进行传输。
当电流大小为20A时，应使用4mm²的电缆进行传输。
而当电路中电流大小为100A时，则需要选择电缆截面积为25mm²的电缆来进行传输。
综上所述，电流与电缆是电力传输中非常重要的概念，并且两者之间存在着密不可分的关系。
在进行电力传输时，需要针对不同的电路和输电距离，选择合适的电缆类型和截面积，这样才能保证电力传输的效率和安全。
因此，电流与电缆对应表在电力传输领域起着非常重要的作用，电力工程师需要熟练掌握，并且严格按照规定来选择电缆类型和截面积，以保证电力传输的高效和安全。
电缆规格、电流标准、计算公式
Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*PeSj=Pj/cosφ单相供电时，Ij=Sj/Ue三相供电时，Ij=Sj/√3Ue如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cosφ取0.8，则Pe=13KWPj=13*1=13KWIj=1300/（0.8*220）=7.39AI=P/(U*1.732*0.8) S=I/5 I=电流 P=功率 U=电压 S=电线截面积0.6/kV交联聚乙烯绝缘电力电缆规格型号及载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定围，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GB/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。
电缆电线电流的大小口诀计算
电缆电线电流的大小口诀计算关于电缆电流的大小导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。
电缆额定电流的计算方法
电缆额定电流的计算方法1 10下五 100上2 即：2.5 4 6 10每平方毫米导线安全载流量按5A计算。
120 150185以每平方2A计算。
2 25 35 四三界即：16 25每平方按4A计算 35 50按3A 计算。
3 70 95 两倍半。
4 穿管高温八九折即：穿管8折，高温9折，既穿管又高温按0.72折计算5 裸线加一半即：按绝缘导线的1.5倍计算。
6 铜线升级算即：铜线的安全载流量是按上一级铝线的安全载流量计算的如：6平方的铜线可按10平方的铝线计算。
7 三相四线线制中零线的截面积，通常选为相线的一半左右，在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。
8 对于电缆口诀中没有介绍，一般直埋地的高压电缆，大体上可直接采用上述口诀的有关倍数计算。
已知用电设备总功率为50000W,如何计算总电缆线三相中的每相电流呢?有没有相关的公式呢?选择多大线径的合适?用于设计配电柜的进线.三相电流计算:Ijs=Pe*Kx/（1.732*0.38*ｃｏｓ∮）.单相电流计算:Ijs=Pe*Kx/（0.22*ｃｏｓ∮）.功率因数的是什么作为一个交流电路，其交流电源的容量是一定的，其大小是用视在功率S＝IU来表示的。
由于不同的交流电路其负载参数（R、L、C）是不同的，因此电路中电压和电流的相位差也不同。
于是，电路中的负载就不可能完全吸收电源的视在功率，其可利用的功率就是有功功率P仅是视在功率S的一部分，这就涉及到交流电源的利用率问题，功率因数就是反映这种利用率大小的物理量。
在单相交流电路中，已知单相交流电路的功率因数COSφ的概念是有功功率P与视在功率S 的比值，即：COSφ＝P／S这对三相交流电路同样也是适用的，只是此时的COSφ是指三相交流电路的功率因数，P和S是指三相交流电路总的有功功率和总的视在功率。
由此可见，功率因数越大，表示电路中用电设备的有功功率越大，也就是电源的利用率越高。
电缆电流密度计算公式
电缆电流密度计算公式电缆的电流密度是指通过单位横截面积的电流量，通常用安培/平方毫米(A/mm²)表示。
计算电缆电流密度需要考虑电缆的特性，如导体截面积、导体材料、电流载荷、环境温度等因素。
一般来说，计算电缆电流密度的常用公式如下：电流密度(D)=I/A其中，I是电缆的总电流量，单位为安培(A)；A是电缆的横截面积，单位为平方毫米(mm²)。
电缆的横截面积可以通过电缆的直径或半径来计算，具体方法取决于电缆形状的不同。
以下是一些常见电缆形状的横截面积计算公式：1.圆形电缆：圆形电缆的横截面积可以通过以下公式计算：A=π*r²其中，A是横截面积，r是半径，π是圆周率，约等于3.142.正方形或矩形电缆：正方形或矩形电缆的横截面积可以通过以下公式计算：A=l*w其中，A是横截面积，l和w分别是正方形或矩形电缆的长度和宽度。
3.椭圆形电缆：椭圆形电缆的横截面积可以通过以下公式计算：A=π*a*b其中，A是横截面积，a和b分别是椭圆形电缆的主半径和次半径。
4.其他复杂形状电缆：对于其他复杂形状的电缆，可以通过近似方法计算横截面积，如将其划分为多个简单形状的组合，然后分别计算每个简单形状的横截面积，最后将各个形状的横截面积相加。
在计算电缆电流密度时，还需要考虑以下因素：1.导体材料：不同的导体材料对电流的传导能力有所不同，需要根据导体材料的电导率来调整电流密度。
2.环境温度：高温环境会影响电缆的导电能力和绝缘性能，需要根据环境温度来调整电流密度。
3.导电能力和散热：电缆的导电能力和散热能力决定了它的最大承载能力，超过最大承载能力会导致电缆过热，甚至引起事故。
综上所述，电缆的电流密度计算公式主要是通过总电流量和横截面积来计算，但具体的计算方法需要根据电缆的形状、导体材料、环境温度等因素进行调整。
在使用电缆时，需要根据具体情况进行合理的电流密度计算，确保电缆的安全运行。
电缆额定电流的计算方法
电缆额定电流的计算方法1 10下五 100上2 即：2.5 4 6 10每平方毫米导线安全载流量按5A计算。
120 150185以每平方2A计算。
2 25 35 四三界即：16 25每平方按4A计算 35 50按3A 计算。
3 70 95 两倍半。
4 穿管高温八九折即：穿管8折，高温9折，既穿管又高温按0.72折计算5 裸线加一半即：按绝缘导线的1.5倍计算。
6 铜线升级算即：铜线的安全载流量是按上一级铝线的安全载流量计算的如：6平方的铜线可按10平方的铝线计算。
7 三相四线线制中零线的截面积，通常选为相线的一半左右，在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。
8 对于电缆口诀中没有介绍，一般直埋地的高压电缆，大体上可直接采用上述口诀的有关倍数计算。
已知用电设备总功率为50000W,如何计算总电缆线三相中的每相电流呢?有没有相关的公式呢?选择多大线径的合适?用于设计配电柜的进线.三相电流计算:Ijs=Pe*Kx/（1.732*0.38*ｃｏｓ∮）.单相电流计算:Ijs=Pe*Kx/（0.22*ｃｏｓ∮）.功率因数的是什么作为一个交流电路，其交流电源的容量是一定的，其大小是用视在功率S＝IU来表示的。
由于不同的交流电路其负载参数（R、L、C）是不同的，因此电路中电压和电流的相位差也不同。
于是，电路中的负载就不可能完全吸收电源的视在功率，其可利用的功率就是有功功率P仅是视在功率S的一部分，这就涉及到交流电源的利用率问题，功率因数就是反映这种利用率大小的物理量。
在单相交流电路中，已知单相交流电路的功率因数COSφ的概念是有功功率P与视在功率S 的比值，即：COSφ＝P／S这对三相交流电路同样也是适用的，只是此时的COSφ是指三相交流电路的功率因数，P和S是指三相交流电路总的有功功率和总的视在功率。
由此可见，功率因数越大，表示电路中用电设备的有功功率越大，也就是电源的利用率越高。
电缆配线计算公式
电缆配线计算公式电缆配线计算所用的公式主要包括电流容量计算公式和电缆截面积计算公式。
电流容量计算公式是根据电流和电缆材料的导电特性来计算电缆的容量。
电缆截面积计算公式是根据电缆的容量需求和导体的材料特性来计算电缆的截面积。
电流容量计算公式中，一般使用下述公式：I = K * I_nom其中，I表示电缆的额定电流容量，K表示载流量系数，I_nom表示电缆的标称电流容量。
载流量系数K的大小与电缆的敷设方式、环境温度、导体材料和电流类型等有关，一般需要参考相关标准或手册来确定。
电缆截面积计算公式中，一般使用下述公式：A = I / (K * J * U)其中，A表示电缆的截面积，I表示电缆的额定电流容量，K表示载流量系数，J表示电缆负载率，U表示电缆的额定电压。
电缆负载率J是指电缆实际负载与电缆额定负载之比，一般建议负载率不超过80%。
在实际应用中，电缆配线计算需要根据具体情况进行。
首先，需要确定电缆的使用环境，包括敷设方式、温度、湿度等因素。
其次，需要确定电缆的负载情况，包括电流类型、电流大小、负载率等。
然后，根据电缆的额定电压和容量需求，使用上述公式进行计算，确定合适的电缆截面积。
最后，根据计算结果选择合适的电缆型号和规格。
电缆配线计算不仅涉及到电缆的选型和容量，还需要考虑线路的安全性和可靠性。
在计算过程中，需要参考相关标准和规范，确保电缆的选用符合要求，能够满足工程的需要。
同时，还需要考虑电缆的敷设方式和保护措施，确保线路的安全可靠。
电缆配线计算是电气工程中一个重要的环节，需要根据电缆的使用环境、负载情况和容量需求，使用合适的公式进行计算。
通过合理的电缆选型和配线设计，能够确保电气设备的正常运行，提高电力系统的可靠性和安全性。
电缆配线计算的准确性和严谨性对于工程的成功实施起着关键作用，因此在实际应用中务必要认真对待，进行仔细的计算和评估。
希望通过本文的介绍，能够对电缆配线计算有一个初步的了解，并能够在实际工程中正确应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
（1）本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm’导线，载流量为2.5×9=22.5（A）。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm“的导线载流量为截面数的3.5倍，即35×3.5=122.5（A）。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
即50、70mm’
导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;
当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算16×5=80可知选用16平方的合适，再由允许压降算导线横截面积电机允许最低工作电压为此360V，变压器的副边电压为380V，在额定功率下允许的最大压降为为△U为20V，在额定功率下允许的电阻为
R线=△U/I=20/73=0.27Ω
由R线=ΡL/S，算出导线横截面积：S=ΡL/R线
=0.0175×400/0.27Ω=24.62mm2
结论：应选25平方的铜电缆。
三、如何选用断路器，热继电器
怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电
缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A。
1.断路器：
一般选用其额定电流1.5-2.5倍，常用DZ47-6032A，
2.电线：
根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。
3.交流接触器：
根据电机功率选择合适大小就行，1.5-2.5倍，一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4.热继电器
其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些
小结：
断路器选择：
电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了，这样保证频繁启动，也保证短路动作灵敏。
热继电器的整定值是电机额定电流是1.1倍。
交流接触器：
交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
例1：某单相设备5KW，选用多大的线径才行？
已知设备为单相220V供电，那么，根据口诀：单相（220V），四倍半可知：设备电流=设备功率（5）×4.5=22.5A
根据口诀：10下五可知：选择4mm2的铝线安全载流量为20A，不能满足要求。
选择6mm2的铝线安全载流量为30A，可以满足要求。
又根据口诀：铜线升级算可知：选择4mm2的铜线安全载流量为30A，可以满足要求。
结果可知：2×6mm2的铝线或2×4mm2的铜线均可满足安全使用。
例2：某三相设备功率30KW，选用多大的线径才行？
已知设备为三相380V供电，那么，根据口诀：电力加倍可知：设备电流=设备功率（30）×2=60A。
根据口诀：25、35，四三界可知：选择16mm2时的铝线的载流量为16×4A=64A，可以满足要求。
又根据口诀：铜线升级算可知：选择10mm2的铜线安全载流量为64A，可以满足要求。
结果可知：3×16mm2的铝线或3×10mm2的铜线均可满足安全使用。
显然，以上这些都是估算值，和严谨地科学计算结果存在一定的出入，但这些估算结果并不会对安全使用带来影响，相反，这些都是现场工程师必须掌握的技巧。
