瞬态抑制二极管瞬态二极管瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS 二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
目录瞬态抑制二极管由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF 耦合/IC 驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
瞬态抑制二极管主要的型号瞬态抑制二极管主要的型号有；XESD12VT23-3，IC网络超市自主品牌。
性价比很强。
XESD12VT23-3是抑制瞬变电压双向阵列,旨在保护的组分,被连接到数据和传输线路,防静电放电(简称ESD)、电气快瞬变(EFT),和闪电。
所有销子分为能够承受20kv采用IEC 61000-4-2防静电脉冲接触排放的方法。
特点；1、 500瓦峰脉冲电源的60% 8/20μs),2、低夹紧电压3、保护一个双向或两个单向线4、工作电压伏,8V:3V,,12伏,15伏特5、 ESD保护> 40千伏下6、符合；61000-4-2(简称ESD):Air-15kV Contact-8kV,40A-5/50ns 61000-4-4(EFT):61000-4-5(浪涌):24A 8/20⎧s编辑本段三大特点1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
TVS瞬态电压抑制二极管(钳位二极管)原理参数
TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
tvs瞬态抑制二极管参数
TVS瞬态抑制二极管参数1. 介绍瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS二极管）是一种用于保护电子电路免受瞬态电压干扰的器件。
它可以有效地抑制过电压和过电流，保护电路中的其他元件不受损坏。
本文将重点介绍TVS瞬态抑制二极管的参数，包括其电气参数、封装参数和可靠性参数。
2. 电气参数2.1 额定电压（Vr）额定电压是指TVS二极管能够正常工作的最大电压。
当电压超过额定电压时，TVS二极管将开始导通，以保护电路免受过电压的影响。
2.2 尖峰脉冲功率（Ppp）尖峰脉冲功率是指TVS二极管能够吸收的瞬态脉冲能量。
它表示了TVS二极管在瞬态电压出现时能够承受的最大功率。
通常情况下，尖峰脉冲功率越大，TVS二极管的抑制能力越强。
2.3 最大反向峰值电流（Ipp）最大反向峰值电流是指TVS二极管能够承受的最大反向电流。
当电路中的电压超过额定电压时，TVS二极管将导通，使电流通过，以保护电路。
最大反向峰值电流越大，TVS二极管的抑制能力越强。
2.4 动态电阻（Rd）动态电阻是指TVS二极管在导通状态下的电阻。
动态电阻越小，TVS二极管的抑制能力越强。
因此，低动态电阻是衡量TVS二极管性能好坏的重要指标之一。
3. 封装参数3.1 封装类型TVS瞬态抑制二极管有多种封装类型可供选择，常见的封装类型有DO-214、SMA、SMB等。
不同的封装类型适用于不同的应用场景。
选择合适的封装类型可以提高电路的可靠性和稳定性。
3.2 封装尺寸封装尺寸是指TVS二极管的外部尺寸。
在进行电路设计时，需要考虑TVS二极管的封装尺寸是否符合电路板的布局要求，以确保TVS二极管能够正确安装在电路板上。
3.3 焊接温度焊接温度是指TVS二极管在焊接过程中所能承受的最高温度。
在进行电路组装时，需要控制焊接温度，避免超过TVS二极管的最大焊接温度，以免影响其性能和可靠性。
4. 可靠性参数4.1 工作温度范围工作温度范围是指TVS二极管能够正常工作的温度范围。
瞬态电压抑制二极管(TVS)特点及主要参数
瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态（瞬变）电压抑制二级管简称TVS器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。
TVS允许的正向浪涌电流在T ＝25℃，T＝10ms条件下，可达50～200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示，单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN结雪崩器件。
从击穿点到Vc值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示，双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正) /V（BR）(反) ≤1.1，一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉，双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流I PP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
I PP与最大箝位电压Vc(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态抑制二极管的参数

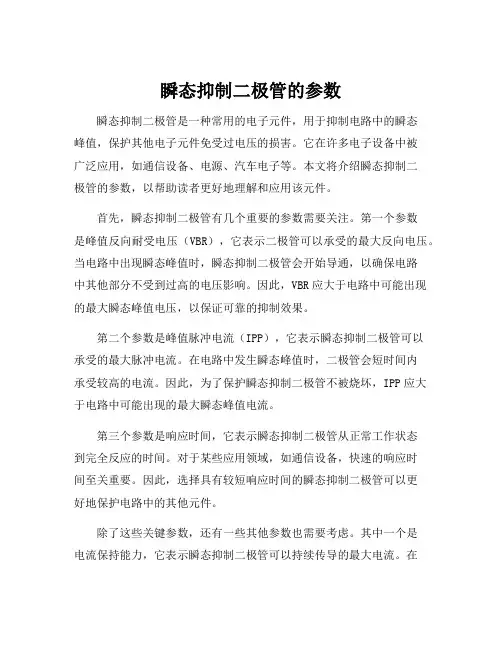

瞬态抑制二极管的参数瞬态抑制二极管是一种常用的电子元件，用于抑制电路中的瞬态峰值，保护其他电子元件免受过电压的损害。
它在许多电子设备中被广泛应用，如通信设备、电源、汽车电子等。
本文将介绍瞬态抑制二极管的参数，以帮助读者更好地理解和应用该元件。
首先，瞬态抑制二极管有几个重要的参数需要关注。
第一个参数是峰值反向耐受电压（VBR），它表示二极管可以承受的最大反向电压。
当电路中出现瞬态峰值时，瞬态抑制二极管会开始导通，以确保电路中其他部分不受到过高的电压影响。
因此，VBR应大于电路中可能出现的最大瞬态峰值电压，以保证可靠的抑制效果。
第二个参数是峰值脉冲电流（IPP），它表示瞬态抑制二极管可以承受的最大脉冲电流。
在电路中发生瞬态峰值时，二极管会短时间内承受较高的电流。
因此，为了保护瞬态抑制二极管不被烧坏，IPP应大于电路中可能出现的最大瞬态峰值电流。
第三个参数是响应时间，它表示瞬态抑制二极管从正常工作状态到完全反应的时间。
对于某些应用领域，如通信设备，快速的响应时间至关重要。
因此，选择具有较短响应时间的瞬态抑制二极管可以更好地保护电路中的其他元件。
除了这些关键参数，还有一些其他参数也需要考虑。
其中一个是电流保持能力，它表示瞬态抑制二极管可以持续传导的最大电流。
在电路中发生瞬态峰值时，瞬态抑制二极管会导通，以保护其他元件，但它也需要能够持续传导电流，以确保电路正常运行。
此外，还有一些次要参数需要关注，如反向漏电流和漏电击穿电压。
反向漏电流表示在瞬态抑制二极管正常工作时的少量反向电流，它应尽可能小以减少功耗。
漏电击穿电压表示在极端情况下瞬态抑制二极管可以承受的最高反向电压，它应大于设备可能遇到的最高电压，以确保元件的可靠性。
综上所述，了解瞬态抑制二极管的参数对于正确选择和应用该元件非常重要。
通过考虑峰值反向耐受电压、峰值脉冲电流、响应时间、电流保持能力、反向漏电流和漏电击穿电压等参数，可以确保瞬态抑制二极管在电路中可靠地工作，提供有效的瞬态抑制保护。
瞬态抑制二极管钳位电压

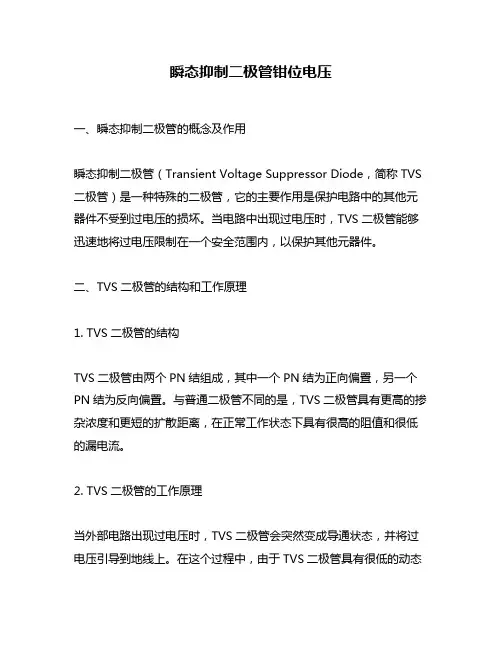

瞬态抑制二极管钳位电压一、瞬态抑制二极管的概念及作用瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS 二极管）是一种特殊的二极管，它的主要作用是保护电路中的其他元器件不受到过电压的损坏。
当电路中出现过电压时，TVS二极管能够迅速地将过电压限制在一个安全范围内，以保护其他元器件。
二、TVS二极管的结构和工作原理1. TVS二极管的结构TVS二极管由两个PN结组成，其中一个PN结为正向偏置，另一个PN结为反向偏置。
与普通二极管不同的是，TVS二极管具有更高的掺杂浓度和更短的扩散距离，在正常工作状态下具有很高的阻值和很低的漏电流。
2. TVS二极管的工作原理当外部电路出现过电压时，TVS二极管会突然变成导通状态，并将过电压引导到地线上。
在这个过程中，由于TVS二极管具有很低的动态阻值，在限制过电压时能够提供很大的电流，从而保护其他元器件不受到过电压的损害。
三、TVS二极管的参数1. 钳位电压TVS二极管的钳位电压是指在正常工作状态下，TVS二极管的反向电压达到一定值时，其导通电流急剧增加，并将过电压限制在一个安全范围内。
钳位电压是TVS二极管最重要的参数之一，它决定了TVS二极管能够承受的最大过电压值。
2. 最大反向工作电压最大反向工作电压是指TVS二极管能够承受的最大反向偏置电压。
如果超过这个值，就会破坏TVS二极管。
3. 最大导通电流最大导通电流是指在TVS二极管导通状态下，能够通过它的最大电流值。
如果超过这个值，就会破坏TVS二极管。
四、如何选择合适的TVS二极管？1. 根据应用场景选择合适的钳位电压根据实际应用场景中可能出现的最高过电压值来选择合适的钳位电压。
一般来说，钳位电压应该比实际应用场景中可能出现的最高过电压值略高一些，以确保TVS二极管能够正常工作。
2. 根据应用场景选择合适的最大反向工作电压根据实际应用场景中可能出现的最大反向偏置电压来选择合适的最大反向工作电压。
瞬态抑制二极管TVS二极管型号汇总
瞬态抑制二极管TVS管型号汇总硕凯电子（Sylvia）1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，也叫瞬态抑制二极管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。
其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。
其10/1000μs 波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
2、各种型号大全（1）名称：SOD-123封装SMF系列功率：200W电压（VRWM）：1.0-400V电流（IPP）：21.7-0.65A封装：SOD-123产品系列：SMF（2）名称：DO-214AC封装SMAJ系列功率：400W工作电压：5.0－440.0V电流（IPP）：43.5-0.6A封装：DO-214AC产品系列：SMAJ（3）名称：DO-214AA封装SMBJ系列功率：600W工作电压：5.0-440.0V电流：65.3-0.9A封装：DO-214AA产品系列：SMBJ（4）名称：DO-214AB封装SMCJ系列功率：1500W工作电压：5.0-440.0V电流：163.0-2.1A封装：DO-214AB产品系列：SMCJ（5）名称：DO-214AB封装SMDJ系列功率：5000W工作电压：5.0-170.0V电流：326.1-10.9A封装：DO-214AB产品系列：SMDJ（6）名称：DO-15封装SA系列功率：500W工作电压：5.0-180.0V电流：55.4-1.7A封装：DO-15产品系列：SA（7）名称：DO-41封装P4KE系列功率：400W工作电压：5.8-495.0V电流：39.0-0.52A封装：DO-41产品系列：P4KE（8）名称：DO-15封装P6KE系列功率：600W工作电压：5.8-512.0电流：0.75-58.1A封装：DO-15产品系列：P6KE（9）名称：DO-201封装 1.5KE系列功率：1500W工作电压：5.8-495.0V电流：144.8-2.0A封装：DO-201产品系列：1.5KE（10）名称：P600封装3KP系列功率：3000W工作电压：5.0-220.0V电流：326.1-8.1A封装：P600产品系列：3KP（11）瞬态抑制二极管TVS二极管余下型号如下：3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些，当然，后期还会有新的型号上市，到时再共享。
瞬态电压抑制二极管参数
瞬态电压抑制二极管参数瞬态电压抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容，希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管，又称为TVS二极管，主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径，将瞬态电压引导到地或其他低电压点，以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压（Vc），最大峰值电流（Ipp），保护电压（Vr），响应时间（tr），以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压（Vc）：Vc是瞬态电压抑制二极管能够承受的最大电压，在选择时应考虑电路中可能出现的最高电压，以确保其能够提供有效的保护。
根据电路的需求，Vc的值应略高于电路中最高电压值。
2. 最大峰值电流（Ipp）：Ipp是瞬态电压抑制二极管能够承受的最大电流，也是保护电路的重要参数。
在电路中发生瞬态电压过冲时，瞬态电流会通过二极管，因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压（Vr）：Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时，二极管将开始导通，将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压，选择合适的Vr值非常重要。
4. 响应时间（tr）：响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件，因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力：功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
tvs瞬态抑制二极管参数
tvs瞬态抑制二极管参数TVS瞬态抑制二极管的主要参数有：1.最大反向漏电流ID和额定反向关断电压VWM：VWM是TVS最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流ID。
2.最小击穿电压VBR和击穿电流IR：VBR是TVS最小的雪崩电压。
25℃时，在这个电压之前，TVS是不导通的。
当TVS流过规定的1mA电流(IR)时，加入TVS两极间的电压为其最小击穿电压VBR。
按TVS的VBR与标准值的离散程度，可把TVS 分为±5%VBR和平共处±10% VBR两种。
3.最大箝拉电压VC和最大峰值脉冲电流IPP：当持续时间为20微秒的脉冲峰值电流IPP流过TVS时，在其两极间出现的最大峰值电压为VC。
它是串联电阻上和因温度系数两者电压上升的组合。
VC 、IPP反映了TVS器件的浪涌抑制能力。
VC与VBR之比称为箝位因子，一般在1.2~1.4之间。
4.电容量C：电容量C是TVS雪崩结截面决定的、在特定的1MHZ频率下测得的。
C的大小与TVS的电流承受能力成正比，C过大将使信号衰减。
因此，C是数据接口电路选用TVS的重要参数。
5.最大峰值脉冲功耗PM：PM是TVS能承受的最大峰值脉冲耗散功率。
其规定的试验脉冲波形和各种TVS的PM值，请查阅有关产品手册。
在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。
另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。
而且TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS损坏。
6.箝位时间TC：TC是从零到最小击穿电压VBR的时间。
对单极性TVS小于1×10-12秒；对双极性TVS小于是1×10-11秒。
瞬态电压抑制二极管
瞬态电压抑制二极管Transient Voltage Suppressors（TVS）概述电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS的特性及其参数（参数表见附表）S的特性如果用图示仪观察TVS的特性，就可得到图1中左图所示的波形。
如果单就这个曲线来看,TVS管和普通稳压管的击穿特性没有什么区别，为典型的PN结雪崩器件。
但这条曲线只反映了TVS特性的一个部分，还必须补充右图所示的特性曲线，才能反映TVS的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA 突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。
2、TVS的参数TVS在电路中和稳压管一样，是反向使用的，图2所示为单向TVS的工作曲线图。
各参数说明如下：A.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。
B.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。
TVS 即瞬态抑制二极管
TVS 即瞬态抑制二极管（Transient Voltage Suppressor）2007-12-01 14:411、概述：TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。
它的特点是：响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
2、特性：TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联，其主要特性参数有：①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压。
③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs 波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。
在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP 与最大箝位电压VC的乘积，即Pm=IPP*VC。
⑥稳态功率P0：TVS管也可以作稳压二极管用，这时要使用稳态功率。
⑦极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。
ESD保护对高密度、小型化和具有复杂功能的电子设备而言具有重要意义。
本文探讨了采用TVS二极管防止ESD时，最小击穿电压和击穿电流、最大反向漏电流和额定反向关断电压等参数对电路的影响及选择准则，并针对便携消费电子设备、机顶盒、以及个人电脑中的视频线路保护、USB保护和RJ-45接口等介绍了一些典型应用随着移动产品、打印机、PC，DVD、机顶盒(STB)等产品的迅速发展，消费者正要求越来越先进的性能。
瞬态抑制二极管的参数
瞬态抑制二极管的参数简介瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种用于保护电子设备免受瞬态电压冲击的特殊二极管。
它能够快速响应并吸收过电压，从而保护其他元件免受损坏。
本文将详细介绍TVS二极管的参数。
参数1. 额定反向工作电压（Rated Standoff Voltage）额定反向工作电压（Vrwm）是指TVS二极管在正常工作状态下可以承受的最大反向电压。
超过这个值，TVS二极管就可能被击穿，无法正常工作。
因此，在选择TVS二极管时，需要根据应用场景中可能遇到的最大反向电压来确定合适的额定反向工作电压。
2. 尖顶脉冲功率（Peak Pulse Power）尖顶脉冲功率（Ppp）是指TVS二极管能够吸收并耗散的最大瞬态功率。
当遇到过电压时，TVS二极管会迅速导通，并将过电压转化为热量进行耗散。
尖顶脉冲功率决定了TVS二极管能够承受的最大瞬态功率，过大的功率可能导致TVS二极管损坏。
3. 尖顶脉冲电流（Peak Pulse Current）尖顶脉冲电流（Ipp）是指TVS二极管能够吸收并耗散的最大瞬态电流。
当遇到过电压时，TVS二极管会迅速导通，并将过电流通过自身进行耗散。
尖顶脉冲电流决定了TVS二极管能够承受的最大瞬态电流，过大的电流可能导致TVS二极管损坏。
4. 尖顶脉冲重复频率（Peak Pulse Repetition Frequency）尖顶脉冲重复频率（Frep）是指TVS二极管能够连续吸收和耗散尖顶脉冲的频率。
在一些应用场景中，可能会出现高频率的瞬态电压或电流，因此需要选择具有足够高尖顶脉冲重复频率的TVS二极管。
5. 动态电阻（Dynamic Resistance）动态电阻（Rd）是指在正向偏置状态下，TVS二极管的电压和电流之间的变化率。
动态电阻越小，表示TVS二极管在正常工作状态下具有更好的导通特性。
因此，较低的动态电阻是选择合适TVS二极管的重要考虑因素。
TVS(瞬变抑制)二极管参数与选型
TVS（瞬变抑制）二极管参数与选型TVS管的英文名是TRANSIENT VOLTAGE SUPPRESSOR，中文名叫瞬变抑制二极管。
它在承受瞬间高能量脉冲时，能在极短的内由原来的高阻抗状态变为低阻抗，并把电压箝制到特定的水平，从而有效的保护用户的设备和元器件不受损坏。
由于其具有箝位电压低、动作时间快等特点；因此比较适合于多级保护电路的末级保护。
此外也能和其它保护元件配合使用，组成专用的防雷装置。
目录TVS的参数特性TVS的应用TVS和其它浪涌保护元件的区别TVS的选用方法TVS管TVS的参数特性１.TVS特性TVS管是典型的PN结雪崩器件，和普通稳压管的击穿特性差不多。
但这条曲线只反映了TVS特性的一个部分，还必须补充下图所示的特性曲线，才能反映TVS的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。
TVS在电路中和稳压管一样，是反向使用的。
2.参数说明A.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。
B.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。
一般情况下IT取１mA。
C.反向变位电压（VRWM）：TVS的最大额定直流工作电压,当TVS两端电压继续上升，TVS将处于高阻状态。
此参数也可被认为是所保护电路的工作电压。
D.最大反向漏电流（IR）：在工作电压下测得的流过TVS的最大电流。
E.最大峰值脉冲电流（IPP）：TVS允许流过的最大浪涌电流，它反映了TVS的浪涌抑制能力。
F.最大箝位电压（VC）：当TVS管承受瞬态高能量冲击时，管子中流过大电流，峰值为IPP，端电压由VRWM值上升到VC值就不再上升了，从而实现了保护作用。
TVS瞬态电压抑制二极管(钳位二极管)原理参数
瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
