给排水专业介绍消防系统
给排水消防规范
给排水消防规范随着人类社会的不断发展，城市化进程迅猛推进，人们对建筑物的要求也越来越高。
在建筑物的设计和建设中，给排水消防系统被赋予了极其重要的功能和责任。
它不仅关乎人们的日常生活和工作环境，也直接关系到安全和防灾减灾的重要性。
因此，给排水消防规范成为了建筑行业中必不可少的一项重要标准和要求。
1. 规范背景和意义给排水消防规范是为了确保建筑物内的给水、排水和消防系统安全、可靠、高效运行而制定的规范。
它涵盖了建筑物内供水系统和排水系统以及消防系统的设计、安装和维护等方面。
这些规范旨在确保建筑物具有良好的给水供应和排水功能，并能有效应对火灾等突发事件。
2. 给水系统规范要求（1）供水设备和管道的选择应符合国家相关标准，材料应耐腐蚀、耐压、耐热等要求。
（2）供水设备和管道的设计和安装应保证给水系统的正常运行，且应满足日常生活和工业用水的需求。
（3）给水系统应设有主控制阀和支管控制阀，以便随时切断或调整供水。
（4）给水系统应设有水质监测和处理设备，以保证供水水质符合卫生标准。
（5）给水系统的防止倒流装置应安装合理，并定期进行检测和维护。
3. 排水系统规范要求（1）排水系统的设计和安装应符合国家相关标准和规范，以保证顺利排水且有效避免堵塞、漏水等问题。
（2）排水管道的材料选择应符合相关标准，具有耐腐蚀、耐压、耐热等性能。
（3）排水系统应设有检查井、排气装置等，以保证排水畅通。
（4）排水系统应定期进行维护和清洁，排水口和下水道应保持清洁状态。
（5）排水系统应设有紧急排水装置，以应对突发的水灾情况。
4. 消防系统规范要求（1）建筑物的消防系统应符合国家相关标准和规范，包括消防水源、消防水泵、喷淋系统、报警系统等。
（2）消防设备和设施应按照规范要求进行设计、安装和检测，并定期维护和检修。
（3）建筑物内应设有应急疏散通道和灭火器等消防设备，以保证人们的生命安全。
（4）消防设备的布置和位置应合理，能够快速、有效地响应和处置火灾。
学校教学楼给排水及消防设计
学校教学楼给排水及消防设计一、介绍本文将对学校教学楼的给排水系统和消防设计进行详细分析和讨论。
给排水系统和消防系统是学校教学楼中至关重要的设施，它们的设计合理与否直接关系到教学楼的使用效果和安全性。
本文将从给排水系统和消防系统的设计原理、流程和关键要素进行阐述，目的在于帮助读者了解学校教学楼的给排水及消防设计的重要性和实施方法。
二、给排水系统设计给排水系统是学校教学楼中的重要组成部分，它主要负责收集、处理和排放建筑物内的污水和雨水。
一个合理的给排水系统设计可以确保学校教学楼内的卫生环境良好，减少污水对建筑物和周边环境的影响。
2.1 设计原理给排水系统设计的原理主要涉及污水处理、雨水收集与利用、管网布局等方面。
2.1.1 污水处理污水处理是给排水系统设计的一项重要任务。
学校教学楼的污水处理需要考虑人流量、用水量等因素，选择合适的处理设备，如沉淀池、曝气池和沼气池等。
同时，还要设计合理的排放管道，确保污水对周围环境的影响最小化。
2.1.2 雨水收集与利用雨水的收集与利用在给排水系统设计中也非常重要。
合理的雨水收集系统可以收集雨水，用于冲洗卫生间、浇灌花草等，减少对自来水的依赖，实现节水效果。
2.1.3 管网布局给排水系统的管网布局直接影响到系统的运行效果和安全性。
合理的管网布局可以确保各个设备之间的协调和顺畅。
在设计布局时，需要考虑到教学楼的使用需求、建筑物结构等因素。
2.2 设计流程给排水系统的设计流程包括系统规划、设备选择、施工图设计等步骤。
2.2.1 系统规划在系统规划阶段，需要考虑到学校教学楼的使用需求、建筑物结构以及相关法律法规等因素。
通过对建筑平面图的分析和现场勘察，确定给排水系统的布局和规模等。
2.2.2 设备选择设备选择是给排水系统设计的重要环节。
根据系统的规模和要求，选择合适的处理设备和管材。
在选择设备时，要考虑到设备的性能、可靠性和经济性等因素。
2.2.3 施工图设计施工图设计是给排水系统设计的最后一步。
给排水主要消防灭火系统控制要求
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵及稳压泵控制
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵及稳压泵控制
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵及稳压泵控制
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵及稳压泵控制
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵及稳压泵控制
排水专业常用规范
二、主要消防灭火系统控制要求 室外消火栓管网的稳压措施及消防水泵的启动
排水专业常用规范
二、主要消防灭火系统控制要求 室外消火栓管网的稳压措施及消防水泵的启动
排水专业常用规范
二、主要消防灭火系统控制要求 室外消火栓管网的稳压措施及消防水泵的启动
排水专业常用规范
二、主要消防灭火系统控制要求 自动喷水灭火系统消防水泵的启动
二、主要消防灭火系统控制要求
目的 为了防止火灾；减少人员财产损失；预防灾难发生；保证人身安全。
实现消防系统设计功能。
依据 国家现行的有关设计标准、规程、规范及相关行业标准；技术措施，《
国标图》
消防水泵控制要求（摘自《国标》19S204-1）
排水专业常用规范
二、主要消防灭火系统控制要求 消防水泵控制要求（摘自《国标》19S204-1）
排水专业常用规范
二、主要消防灭火系统控制要求 自动喷水灭火系统消防水泵的启动
排水专业常用规范
二、主要消防灭火系统控制要求 自动喷水灭火系统消防水泵的启动
排水专业常用规范
二、主要消防灭火系统控制要求 自动跟综定位射流灭火系统的控制（水炮）
排水专业常用规范
二、主要消防灭火系统控制要求 自动跟综定位射流灭火系统的控制（水炮）

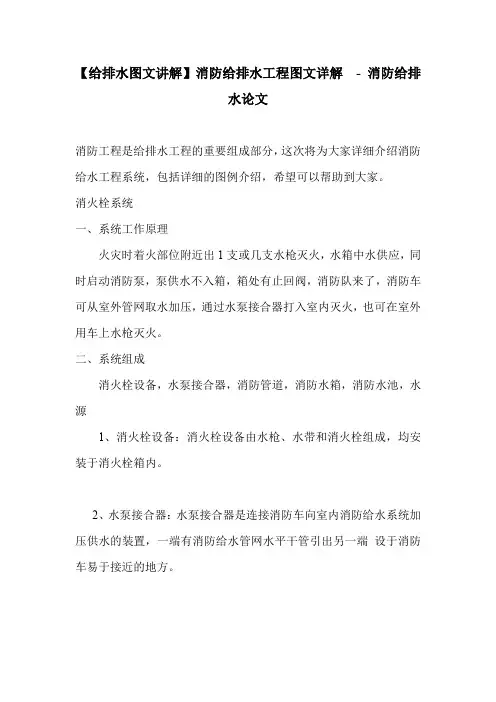

【给排水图文讲解】消防给排水工程图文详解
【给排水图文讲解】消防给排水工程图文详解- 消防给排水论文消防工程是给排水工程的重要组成部分，这次将为大家详细介绍消防给水工程系统，包括详细的图例介绍，希望可以帮助到大家。
消火栓系统一、系统工作原理火灾时着火部位附近出1支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀，消防队来了，消防车可从室外管网取水加压，通过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。
二、系统组成消火栓设备，水泵接合器，消防管道，消防水箱，消防水池，水源1、消火栓设备：消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。
2、水泵接合器：水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。
3、消防管道：建筑物内消防管道是否与其他给水系统合用，或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。
4、消防水池：适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用;设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。
5、消防水箱:消防水箱对扑救初期火灾起着重要作用。
水箱的设置要求：为确保动供水的可靠性，应采用重力自流供水方式；消防水箱不应与生活（或生产）高位水箱合用；水箱应贮存有10min的室内消防用水量。
三、系统的给水方式a、由室外给水管网直接供水的消防给水方式适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
b、设水箱的消火栓给水方式供水特点：由室外给水管网向水箱供水，箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水；火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水。
适用条件：外网水压变化较大。
用水量小时：水压升高能向高位水箱供水用水量大时：不能满足建筑消火栓系统的水量、水压要求。
c、设水泵、水池、水箱的消火栓给水方式设置特点：水泵从贮水池抽水，与室外给水管网间接连接，可避免水泵与室外给水管网直接连接的弊病。
给排水专业介绍-消防系统
设计流程
需求分析
明确消防系统的功能需求和性能
要求，了解建筑物的特点和使用
情况。
01
方案设计
02 根据需求分析结果，制定消防系
统的设计方案，包括系统构成、
设备选型、管道布置等。
施工图设计
根据方案设计，绘制详细的施工
图纸，包括平面图、系统图、大
03
样图等。
施工与验收
04 按照施工图纸进行施工，确保施
工质量符合设计要求，并进行验
收测试。
设计软件与工具
CAD软件
用于绘制施工图纸和进行平面图设计。
给排水设计软件
用于消防系统的水力计算和管道设计。
消防模拟软件
用于模拟火灾场景和评估消防系统的性能 。
04
消防系统的维护与管理
日常维护
01
02
03
每日检查消防设备
包括消防栓、灭火器、消 防报警系统等，确保设备 处于正常工作状态。
清洁与保养
更新与替换
对损坏或过期的设备进行 更新或替换，确保消防系 统的有效性。
应急处理与演练
应急预案
制定详细的应急处理预案，明确 应急处理流程和责任人。
演练与培训
定期组织消防演练和培训，提高员 工应对火灾等紧急情况的能力。
应急响应
在发生火灾等紧急情况时，迅速启 动应急预案，组织人员进行灭火、 疏散等行动。
消防系统组成
主要包括消防水源、消防泵、消 防管道、消防栓、消防水炮、喷 淋系统等部分。
消防系统的重要性
保障生命安全
消防系统能够及时扑灭火灾，减少人员伤 亡，保障人民生命安全。
保护财产安全
有效的消防系统可以减少火灾造成的财产 损失，降低经济损失。
消防给排水系统
消防废水处理一般包括预处理、一级处理、二级处理和深 度处理等流程，通过这些流程将废水中的有害物质去除或 降低到安全范围内再排放。
04
消防给排水系统的设计与安装
设计原则与标准
安全性原则
确保系统在紧急情况下能够快速、有效地提供消 防用水，并降低火灾对建筑物的损害。
可靠性原则
确保系统在任何情况下都能稳定、可靠地运行， 不受外界因素干扰。
消防排水泵主要有离心式、轴流式和 混流式三种类型，根据不同的使用环 境和流量要求选择合适的排水泵。
消防排水管道
消防排水管道的作用
消防排水管道是用来输送消防废水到消防排水泵的管道，其作用 是将废水从着火区域及时排出。
消防排水管道的材料
消防排水管道一般采用钢管、铸铁管、塑料管等材料制成，具有耐 压、耐腐蚀、耐高温等特点。
系统组成与分类
系统组成
消防给水系统、消防排水系统、消防 水池、消防水箱等。
分类
根据用途可分为室内消火栓系统、室 外消火栓系统、自动喷水灭火系统等 。
消防给排水的重要性
保障生命财产安全
消防给排水系统在火灾扑救和应 急救援中起到至关重要的作用， 能够及时控制火势，减少火灾损
失。
提高建筑安全性能
消防给排水系统的设置能够提高建 筑物的安全性能，降低火灾风险， 保障居民和员工的安全。
消防排水管道的安装
消防排水管道应安装在楼层的吊顶内或地下室内，要保证管道的坡 度和流畅性，同时要做好防漏、防震、防水等措施。
消防废水处理
消防废水处理的重要性
消防废水可能含有大量的有毒有害物质，如重金属、化学 物质等，如果不经过处害。
消防废水处理的方法
常见的消防废水处理方法包括物理法、化学法和生物法等， 根据废水的性质和排放标准选择合适的处理方法。
消防设计专篇(给排水)
消防专篇（水）一．设计依据1. 《建筑设计防火规范》（GB50016-2006）；2. 《自动喷水灭火系统设计规范》（GB50084-2001，2005年版）；3. 《建筑灭火器配置设计规范》（GB50140-2005）；4. 相关专业提供的设计资料。
二．消防用水量根据规范要求，最大消防用水量如下：三．水源、室外消火栓系统本工程建设地点位于江苏省东台市，周边规划道路完备。
给水拟由广场路、海陵北路各引入一条DN150给水管。
为提高供水可靠性，引入管沿建筑周边形成环网，向消防水池、各处生活用水点及室外消火栓供水。
本工程在市政引入管上设总水表。
室外消防用水采用低压制，消防与生活管网合用，沿消防车道合理布置室外消火栓，共设置5套DN100室外消火栓。
消火栓间距不大于120米，距路边2米，最大保护半径不超过150米。
系统为低压制，火灾时由城市消防车前来施救。
四．室内消火栓系统：本建筑群为展览办公建筑，消火栓系统设计如下：1.设计用水量：室外30 L/S ，室内20 L/S ，火灾延续2h。
2.室内消火栓系统：1)建筑内部设置室内消火栓。
2)系统为临时高压制，由设置于负一层的消防水泵房内消火栓加压泵加压供给。
屋顶设置一只重力流消防水箱，储存火灾初期10min消防用水，有效容积不小于18 m³3)消火栓给水系统配置消火栓水泵二台，选用恒压消防泵XBD5/20-QL二台（Q=20L/S、H=50M、N=22KW），一用一备。
4)室内消火栓按二股充实水柱同时到达室内任何部位进行布置，充实水柱按不小于10m考虑，流量不小于5 L/S。
消火栓的布置间距不大于50M。
5)室内消火栓给水系统配置两套DN100消防水泵接合器。
6)屋面平台设置一只试验消火栓。
7)管网布置在建筑物内成环。
8)消火栓箱内配有DN65消火栓一支、25米衬胶水龙带一条、φ19毫米喷咀水枪一支，消防水喉一支(内配DN25消火栓一支、30米胶管、φ9毫米喷咀水枪一支)且设有可直接启动消火栓泵的按钮；在室内消火栓箱下设有磷酸铵盐手提式灭火器箱。
给排水专业消防设计
（二）、给排水专业消防设计一．设计依据1．本工程的设计任务书；2．给排水与消防有关的设计规范、规程：《高层民用建筑设计防火规范》GB50045-95（2005年版)；《建筑给水排水设计规范》GB50015-2003（2009年版)；《建筑灭火器配置设计规范》GB50140-2005；《自动喷水灭火系统设计规范》GB 50084—2001（2005 年版）；《AD型特殊单立管排水系统技术规程》CECS232:2007。
《气体灭火设计规范》CB50370-2005。
3．建筑和有关专业提供的条件图及设计资料。
二．工程概况1、项目名称：B-4楼2、建设地点：青岛市李沧区九水东路3、建筑面积：地上建筑面积：12157.9m^U2^U，地下建筑面积：3835.07m^U2^U4、建筑分类：二类高层综合楼；5、建筑物设计使用年限：50年；6、建筑层数及高度：地上十一层,地下一层，建筑总高度：41.35m；地下一层层高.350m(局部层高 4.5m),地上一层与地下一层之间为2.1m高管线夹层，地上一层层高5.6m,地上二层层高5m,地上三至十层层高3.2m,十一层层高4.7m,屋顶（机房）层层高3.9m.7、建筑功能：地上一二层为商业，地下一层为车库，地上一层与地下一层之间为2.1m高管线夹层，地上三层到十一层为办公。
8、建筑耐火等级：地上建筑耐火等级为二级；地下建筑耐火等级为一级。
9、地下停车位：72辆（小型车辆）为N<1万人的居住区，同一时间内的火灾次数为1次。
整个小区考虑设置一套区域消防水池及消防加压泵房和屋顶消防水箱，消防水池及消防泵房位于1号车库内，消防水池有效容积为600立方米，屋顶消防水箱位于E3#楼屋顶，有效容积为18立方米。
三．设计范围1)．消火栓灭火系统、自动喷水灭火系统（车库内非人防区域）、气体灭火系统设计及建筑灭火器配置，本设计不含二次装修设计。
车库为人防区不在本次设计范围内，只考虑消防管道预留。
建筑给排水及消防系统设计要点探析
建筑给排水及消防系统设计要点探析摘要：随着建筑行业的不断发展，民用建筑、商业建筑以及综合建筑设计也越来越复杂，其中消防系统设计及建筑排水设计也越来越被重视。
建筑工程项目的设计过程中，排水以及消防系统都是其中十分重要的部分，也是保障建筑安全性及实用性的基础。
本文通过对建筑给排水以及消防系统设计要点的探析，为建筑行业人员提供一些建议。
关键词：给排水；消防；设计要点引言：各行各业的发展都应该遵循可持续发展理念，建筑中给排水系统的设计就是可持续发展理念的体现。
给排水和消防系统是建筑工程中的重要基础设施，科学合理的给排水系统可以保证居民的正常供水及排水需求，消防系统设计可以在发生火灾之后快速的进行救援，保障居民的生命财产安全。
一、建筑给排水中消防设计的重要性针对突发性火灾的消防系统设计就是建筑中给排水系统的消防设计。
其作用是在发生火灾时，能使火灾情况在最短的时间内降到最低，进而保障居民的生命财产安全。
科学的建筑给排水消防设计不但可以节约建筑面积、劳动力、资金等，同时还可以尽快抑制的火灾情况。
因此，建筑企业和建筑设计师需要高度重视建筑给排水系统的消防设计。
二、建筑给排水及消防系统设计要求1.建筑给排水系统设计要求给排水系统的设计，要遵循水源充足的原则，满足使用者用水需求的同时，还应节约用水量。
按照不同建筑的用水需求，给排水系统的设计也应不同。
工业建筑给排水设计应缩短管道间的距离，从而节省建筑材料。
工业建筑的排水管道的设计一般分为：废水管道和一般用水管道。
在给排水系统的设计时，还应该注意废水的处理，将可回收利用的废水进行回收处理，可以最大程度上节省水资源，促进我国的可持续发展。
2.消防系统设计的要求消防给水系统一般分为：低压消防给水系统、高压消防给水系统以及临时高压消防给水系统。
低压消防给水系统适用于危险性比较小的工业建筑；高压消防给水系统在使用过程中不用启动消防水泵就能够满足灭火设施需要的压力和流量；临时高压消防给水系统是在火灾发生时，自动起泵并达到灭火所需的水压以及流量。
给排水专业消防专篇
给排水专业消防专篇(一)室外消防给水１、水源：本工程采用城市自来水作为供水水源，由小区南、北两侧的市政给水管网引入两根DN200的供水管，供应其生活、消防用水。
供水水压为0.30Mpa。
２、室外消火栓系统供水采用低压供水，最不利消火栓处用水量最大大时，供水压力不低于0.10MPa，室外消火栓的设置详见室外给水设计图纸，并保证其距水泵接合器的距离在15～40m范围内。
３、1#楼为地上十七层，带网点，建筑高度51.60m；2、3#楼为地上十七层住宅，建筑高度48.40m；19、20#楼为地上十一层，带阁楼，建筑高度36.50m。
5#楼为3层幼儿园，建筑高度为9。
30米。
1#、2#、3#、19#和20#楼室外消防用水量最大为20L/S，灭火时间均为3h。
在室外敷设DN150的消防环状给水管网，在消防环状给水管网上设置4台水泵接合器，室外消火栓从环状管网上接管，室外消火栓的设置详见室外给排水设计图纸，并保证其距水泵接合器的距离在15～40m范围内。
室外消火栓环状管网的供水压力不小于0.3Mpa。
（二）室内消火栓消防给水系统１、供水方式：用水池——水泵——水箱联合供水方式。
室内消火栓给水管网布置为环状，负责1#、2#、3#、19#、20#楼室内消火栓给水，室外按照楼座分别设置DN100的水泵接合器与室内消火栓给水管网管连接。
２、1#、2#、3#、5#、19#和20#楼室内消防用水量最大为20L/S，灭火时间为3h。
地下车库设置室内消火栓给水系统，由小区市政给水环状管网供水水。
本地下车库室内消火栓用水量为10L/S，室内消火栓系统的设计供水压力为为0.22MPa，火灾延续时间为2小时。
地下车库内采用甲型带灭火器箱组合式消防柜，型号为SG24D65-P，消火栓箱内配置DN65的消火栓和衬胶水龙带，水龙带长度25m，水枪喷嘴口径%%c19，消火栓栓口距地面1.10m。
３、消火栓布置：消火栓及其竖管的布置保证同层相邻两个消火栓的充实水柱同时到达被保护范围的任何部位，消火栓的充实水柱不小于10m，间距不大于30m。
给排水及消防设计总说明及给水系统图
给排水及消防系统简介
三、消防系统
如车站所在处的市政给水管网无法提供两路消防供水，则可采取以下措施： （1）地下车站引入一根消防给水管时，其与相邻地下站的水源互为备用， 消防泵的服务范围为两个车站、两个车站之间的地下区间及两车站外侧前后 两个地下区间，车站及地下区间的消防给水系统均设置为环状管网。 （2）高架车站引入一根消防给水管且无法共用相邻车站的水源时，应增 设消防水池。
10L/s水量由区间至相邻车站接口处校核，取其中大者作为水泵选型参数。
高架车站消火栓泵的扬程计算按设计水量送至车站最不利点计。 消防泵均选用恒压切线泵，设自动巡检，一级负荷，由FAS进行监控。 消防泵机组整体撬装，消防控制柜由消防泵厂家配套（自带）。
三、消防系统
3、系统布置原则 ： 消火栓系统总管在车站及区间内均形成环网。 车站、长度大于25m的地下人行通道及通风空调机房等处均满足规范
器系统和气体灭火系统。
水消防系统（本线主要为消火栓系统）主要供给车站、区间的消火栓灭火 用水；手提式或推车式灭火器设于车站内，对扑灭轨道交通初期火灾起到了非
常积极的作用；气体灭火系统主要用于地下车站无人值班的重要电器设备用房，
采用IG-541气体自动灭火系统，对保护电器设备和火灾后快速恢复轨道交通运 营，起到很好作用。
排入城市雨水管道。
（4）局部排水泵站：在折返线车辆检修坑端部，自动扶梯基坑及水量较多且不能自流排 水的低洼地点，设小型排污泵。地下车站的敞开出入口、风井等处设小型雨水排污泵。
二、排水系统
二、排水系统
标准车站动力分层系统图
三、消防系统
消防设施为轨道交通安全运营提供安全保障，主要包括水消防系统、灭火
要求设置消火栓箱。消火栓箱的布置应确保有两股充实水柱同时到达室内
消防给排水系统
供水系统分类：根据用途主要有：
生活供水 生产供水 消防供水 生活热水
1、生活供水,主要供给人们：饮用、盥洗、 洗涤、 沐浴 、烹饪；
2、生活供水系统由：市政管网、水表、水 池、水箱、供水泵、室内管网组成；
新主楼生活给水系统：
新主楼的给水系统是从市政管网引入两条DN200 的管线，供给学校生活用水、冷却塔补水及楼内 消防用水，市政水压大于0.2MPA，楼内生活用水 箱与消防水池分开设置，全楼生活用水系统分高 区和低区。低区用水范围是从B2层到2层，属于 市政直供；高区用水范围是从3层至11层，采用变 频调速恒压供水，在地下二层分别设置南、北区 生活水泵房，各设置一个生活水箱，为保证生活 饮用水水质，水箱配有紫外线消毒设施。
中水系统
一、中水系统概述
建筑中水系统是以建筑物的冷却水、工艺生产 排水、沐浴排水、盥洗排水、洗衣排水和收集 的雨水等为水源，经过物理、化学方法的工艺 处理，用于厕所冲洗便器、绿化、洗车、道路 浇洒、冷却水、建筑施工及水景等的供水系 统。”
（一）建筑中水的用途： 中水——主要是城市污水再生利用分类中
系统
新主楼热水系统：
新主楼的生活热水系统只供给楼上卫生间 的面盆和A座地下一层浴室的使用，整个系 统采用双管循环系统，由北航热力提供一 次热源，送至热力站，经过热交换后产生 热水送至各个用水点。
（三）楼宇供水系统的方式，主要介绍： 1、管网直供——由市政管网直接供水 2、设水源水池、高水箱与水泵加压供水方
的城市杂用水类。
主要用于：绿化、冲厕、清洗街道、洗车、 建筑施工、消防、景观。
（二）中水设施，主要包括：预处理设施、 主处理设施、后处理设施；
（三）中水处理通用工艺：
污水收集→预处理（格栅初滤、调节池） →主处理（混凝、沉淀、 气浮、爆气、 生物处理、二次沉淀、过滤、再处理）→ 后处理（膜滤、活性炭、消毒）
城市轨道交通车站消防与给排水系统维护-车站消防给、排水系统
2.3 消防系统
1. 系统组成 烟烙尽气体灭火系统主要由烟感探测系统、温感探测
系统、钢瓶组件（包括释放阀等）、集流管、止回阀、选 择阀、减压孔板、管道、喷头、报警装置和控制盘等部分 组成。
2.3 消防系统
2. 基本要求 气体灭火系统的基本要求为：系统要同时具有自动控制、
手动控制和机械应急操作三种启动方式；灭火剂能在尽可能短 的时间内喷放到防护区内，并迅速均匀分布，达到要求的灭火 浓度；防护区应封闭良好，防止灭火剂流失，并能保持灭火浓 度；保护区不宜开口，保护区内与其他空间相同的开口（除泄 压口外）应能在灭火剂喷放前自动关闭，否则应将保护区扩大 至与之相通的空间；对密闭良好的保护区应设置泄压口，泄压 口应设置在保护区室内净高2/3高度以上，且应高于保护对象， 并宜设在外墙；若保护区设有外开门弹性闭门器或弹簧门，且 其开口面积不小于泄压口的计算面积，则该保护区可不另设泄 压口。
2.3 消防系统
2. 消火栓箱间距 消火栓箱间距按2股水柱同时到达任一着火点布置。车站
内消火栓箱最大间距50 m，折返线内消火栓箱最大间距50 m ，区间内消火栓箱最大间距100 m。 3. 水泵结合器
地铁车站出入口或通风亭的口部应设水泵结合器，并在 40 m范围内设置室外消火栓。
2.3 消防系统
2.2 排水系统
3. 排水泵 排水泵应设计成自灌式，采用水位自动、就地和距离三种控
制方式，并要求在车站控制室显示排水泵工作状态和水位信号。 4. 集水池有效容积的确定
确定集水池有效容积时，既要防止集水池过大而增加工程造 价，又要防止过小而频繁开启水泵。废水泵房集水池有效容积可 按不小于10 min的渗水量与消防废水量之和确定，但不得小于 30 m3。污水泵房集水池有效容积不应小于最大一台泵5 min的流 量，但不得大于其6 h的污水量，防止污水停留时间过长而沉淀 、腐化。
城市轨道交通设备系统第九章给排水及消防系统
单圆盾构施工较容易，已建成的轨道交通线路大都采用单圆盾构。 但是由于结构的要求，两个单圆盾构之间要拉开至少5～6m的距离， 线路占地较多。受空间所限，有时需要采用双圆盾构的结构形式。
§9.3 排 水 系 统
主排水泵房集水池有效容积不宜小于30m³，当用盾构法施工的 区间排水泵房集水池有效容积不能符合上述规定时，则必需满足水泵 安装要求，并确保每小时开泵次数不得超过6次。 废水自潜污泵提升排至地面压力井后，再排入地面雨水管网系统。 每座泵房设2台及以上潜水排污泵，平耐互为备用，消防时可同时运 行。
§9.2 给 水 系 统
冷却塔选择规格数据表如表9-2所示。目前大部分选用逆流开 式玻璃钢冷却塔，一般规模的车站冷却塔（水量约l20m³/h）， 每台占地约为2.5m×5m，高度约4.5m，机器质量约1～2t。冷 却塔基础设计时应考虑其运转重量，一般为自重的2.5倍左右。 基础制作应做好水平，以免影响运转性能。冷却塔台数与冷却 循环泵台数对应，一般至少两台，不考虑备用。从生产、生活 给水管上引出一根支管作为冷却循环补充用水，接至冷却塔。
(9)给排水设备的选型，采用技术先进、安全可靠、经济合理并经过实践 运营检验的国产化产品，规格尽可能统一。
§9.1
城市轨道交通给排水及 消防系统的设计原则
城市轨道交通工程消防设计主要遵循下列设计原则。
(1)轨道交通工程消防设计贯彻“预防为主，防消结合”的原则。
(2)消防用水量按照全线同一时间内发生一次火灾考虑。 (3)给水系统水源采用城市自来水，每座车站一般由两条不同的城 市自来水管引入给水管，并在消防引入管上设防污隔断阀。消 防时一般直接从城市管网抽水，不设消防水池；个别市政供水 量不能满足消防用水量要求的车站，设消防水池。 (4)消火栓布置，按照任何位置失火，同时要有两股水柱到达的原 则。 (5)消防与车站内的生产、生活给水系统分开设置，形成独立的安 全可靠的消防供水系统。 (6)除气体灭火采用进口产品外，其余均尽可能采用国产设备。
建筑给排水及消防工程系统
建筑给排水及消防工程系统摘要：建筑给排水及消防工程系统是现代建筑中必不可少的重要组成部分。
其功能是确保建筑内外水资源的供应与排放，以及保障消防安全。
给排水系统包括供水系统、排水系统和污水处理系统，负责提供生活用水和排除污水。
消防系统则包括火灾报警系统、消防水泵、灭火器等设备，旨在预防和扑灭火灾。
这些系统的设计与施工需要严格按照相关法规和标准进行，以确保建筑物安全和人员生命财产的保护。
关键词：建筑给排水；消防工程；组成部分引言现代建筑中的给排水及消防工程系统是确保建筑安全与人员生命财产保护的关键组成部分。
这些系统的功能在于提供稳定的供水和有效的排水，以及预防、控制和扑灭火灾。
给排水工程系统包括供水、排水和污水处理，保证了建筑内外的水资源供应与排放。
消防工程系统则包括报警、水泵和灭火器等设备，用以预警和应对火灾。
严格按照相关法规和标准设计和施工这些系统是必要的，以保障建筑物的安全性和人员的生命安全。
本文将介绍给排水及消防工程系统的重要性，以及相关设备和设计的要点。
1.给排水工程系统1.1供水系统供水系统是建筑中重要的给排水工程组成部分，旨在向建筑提供稳定的用水资源。
其主要包括水源、水管网络和相关设备。
在设计供水系统时，需要考虑到供水量、水质、压力等因素，以满足建筑内各个区域的用水需求。
水源可以是自来水供应或其他水源，如地下水或水箱等。
水管网络则负责将水从水源传输到每个水龙头，需要确保管道布局合理、防止漏水等问题。
相关设备包括水泵、水箱等，用于提升水压和储存水资源。
供水系统的设计和建设要严格遵守相关标准和规定，以确保供水安全可靠。
1.2排水系统排水系统是建筑中重要的给排水工程组成部分，负责有效排除建筑内的污水和雨水。
它包括排水管道、排水设备以及污水处理设施等组成部分。
在设计排水系统时，需要充分考虑建筑物的布局和使用情况，合理设置排水管道并确保其畅通。
同时，污水处理设施对于处理和净化污水起着关键作用，可采用沉淀池、生物处理设备等方法。
