防雷及接地安装施工工艺

防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。

2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。

线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

3）作业条件：接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

利用主筋作引下线时，钢筋绑扎完毕。

避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

4）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。

按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。

接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。

接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。

接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。

支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。

防雷接地施工方案

防雷接地施工方案工程采用TN-S 接地系统。

防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。

同时将各种进出建筑物的金属管道进行连接作为中等电位。

卫生间内做局部等电位联结。

接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。

1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。

（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。

3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针带制安接地电阻测试桩基接地焊接引下线焊接均压环焊接防侧击雷焊接卫生间LEB 联结水平接地体焊接总等电位焊接工作/保护/重复接地焊接接地电阻测试接联通，并与承台外侧六根结构钢筋焊接联通。

当承台板底面钢筋布置完成后进行环形接地连接线焊接。

各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。

4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。

当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。

要求沿着主筋通长焊接形成完整的电气通路。

钢钢筋搭接长度为主筋长度6倍，双面施焊。

根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。

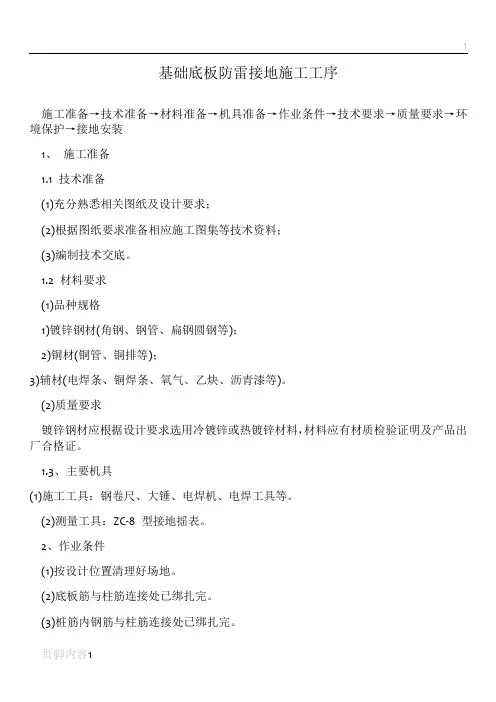

基础底板防雷接地施工工序

基础底板防雷接地施工工序施工准备→技术准备→材料准备→机具准备→作业条件→技术要求→质量要求→环境保护→接地安装1、施工准备1.1 技术准备(1)充分熟悉相关图纸及设计要求；(2)根据图纸要求准备相应施工图集等技术资料；(3)编制技术交底。

1.2 材料要求(1)品种规格1)镀锌钢材(角钢、钢管、扁钢圆钢等)；2)铜材(铜管、铜排等)；3)辅材(电焊条、铜焊条、氧气、乙炔、沥青漆等)。

(2)质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

1.3、主要机具(1)施工工具：钢卷尺、大锤、电焊机、电焊工具等。

(2)测量工具：ZC-8 型接地摇表。

2、作业条件(1)按设计位置清理好场地。

(2)底板筋与柱筋连接处已绑扎完。

(3)桩筋内钢筋与柱筋连接处已绑扎完。

3、技术关键要求充分熟悉图纸要求，根据设计要求准备相应技术资料及交工资料。

4、质量关键要求采用搭接焊时，焊接长度如下：(1)镀锌扁钢不小于其宽度的2 倍，三面施焊。

(当扁钢宽度不同时，搭接长度以宽的为准)。

扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

(2)镀锌圆钢焊接长度为其直径的6 倍，双面施焊，(当直径不同时，搭接长度以直径大的为准)。

5、职业健康安全关键要求(1)进行接地体施工时，如位于较深的基槽内应注意高空坠物并做好护坡等处理。

(2)进行电气焊作业时，相应设备必须完好，操作人员必须持证上岗并配备相应灭火器具。

6 、环境关键要求(1)进行接地装置施工时应避免扬尘污染。

(2)对人为的施工噪声应有降噪措施和管理制度，并进行严格控制，最大限度地减少噪声扰民。

7、自然基础接地体安装1)利用底板钢筋或深基础作接地极：按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋(不少于2 根)底部与底板钢筋搭接焊好，并在室外地面以下，将主筋焊接好接地连接板，清除药皮，并将两根主筋用色漆作好标记以便引出和检查。

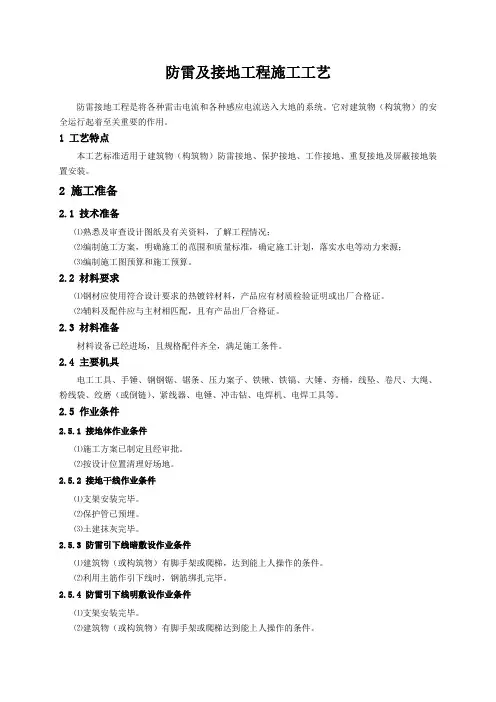

防雷及接地工程施工工艺

防雷及接地工程施工工艺防雷接地工程是将各种雷击电流和各种感应电流送入大地的系统。

它对建筑物（构筑物）的安全运行起着至关重要的作用。

1 工艺特点本工艺标准适用于建筑物（构筑物）防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装。

2 施工准备2.1 技术准备⑴熟悉及审查设计图纸及有关资料，了解工程情况；⑵编制施工方案，明确施工的范围和质量标准，确定施工计划，落实水电等动力来源；⑶编制施工图预算和施工预算。

2.2 材料要求⑴钢材应使用符合设计要求的热镀锌材料，产品应有材质检验证明或出厂合格证。

⑵辅料及配件应与主材相匹配，且有产品出厂合格证。

2.3 材料准备材料设备已经进场，且规格配件齐全，满足施工条件。

2.4 主要机具电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶，线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.5 作业条件2.5.1 接地体作业条件⑴施工方案已制定且经审批。

⑵按设计位置清理好场地。

2.5.2 接地干线作业条件⑴支架安装完毕。

⑵保护管已预埋。

⑶土建抹灰完毕。

2.5.3 防雷引下线暗敷设作业条件⑴建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

⑵利用主筋作引下线时，钢筋绑扎完毕。

2.5.4 防雷引下线明敷设作业条件⑴支架安装完毕。

⑵建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

⑶土建外装修完毕。

2.5.5 避雷带、避雷针安装作业条件⑴接地体及引下线必须做完。

⑵需要脚手架处，脚手架搭设完毕。

⑶土建结构工程已完，并随结构施工做完预埋件。

3 人员计划劳动力配置由专业工长或技术员根据分项工程工期和现场条件实施动态管理，以不影响单位工程总体进度为原则，按时完成系统安装为目标。

结合劳动定额确定单位劳动力配置比例及总人数。

4 防雷及接地安装4.1 工艺流程工艺流程见图1。

图1 工艺流程图4.2 操作工艺4.2.1 接地体安装⑴接地体安装工艺1）接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。

基础底板防雷接地施工工序

基础底板防雷接地施工工序施工准备→技术准备→材料准备→机具准备→作业条件→技术要求→质量要求→环境保护→接地安装1、施工准备1。

1 技术准备(1)充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料;（3)编制技术交底。

1。

2 材料要求(1）品种规格1)镀锌钢材（角钢、钢管、扁钢圆钢等)；2)铜材（铜管、铜排等)；3)辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等)。

（2)质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

1。

3、主要机具（1)施工工具：钢卷尺、大锤、电焊机、电焊工具等。

（2)测量工具:ZC-8 型接地摇表。

2、作业条件(1)按设计位置清理好场地。

(2)底板筋与柱筋连接处已绑扎完。

（3)桩筋内钢筋与柱筋连接处已绑扎完.3、技术关键要求充分熟悉图纸要求，根据设计要求准备相应技术资料及交工资料。

4、质量关键要求采用搭接焊时，焊接长度如下：（1)镀锌扁钢不小于其宽度的2 倍,三面施焊。

(当扁钢宽度不同时，搭接长度以宽的为准）。

扁钢需调直，煨弯不得过死,直线段上不应有明显弯曲，并应立放。

（2）镀锌圆钢焊接长度为其直径的6 倍，双面施焊,（当直径不同时,搭接长度以直径大的为准）。

5、职业健康安全关键要求（1)进行接地体施工时，如位于较深的基槽内应注意高空坠物并做好护坡等处理。

(2)进行电气焊作业时，相应设备必须完好,操作人员必须持证上岗并配备相应灭火器具。

6 、环境关键要求（1)进行接地装置施工时应避免扬尘污染。

（2）对人为的施工噪声应有降噪措施和管理制度,并进行严格控制，最大限度地减少噪声扰民.7、自然基础接地体安装1)利用底板钢筋或深基础作接地极：按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋(不少于2 根）底部与底板钢筋搭接焊好,并在室外地面以下，将主筋焊接好接地连接板，清除药皮,并将两根主筋用色漆作好标记以便引出和检查。

电气工程防雷接地标准施工工艺

1、基础底板防雷接地做法(1)①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16 两根主筋通常焊成的基础接地网。

②采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

③钢筋搭接焊接长度不小于圆钢直径的 6 倍，且双面施焊。

④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的 12 倍。

2、基础底板防雷接地做法(2)①基础底板主筋小于 C16 时，采用 L40*4 镀锌扁钢，焊成基础接地网。

②扁钢搭接焊长度不小于扁钢宽度的 2 倍，且三面施焊。

③采用 40*4 镀锌扁钢，预留室外人工接地极。

3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用 L40*4 镀锌扁钢共用统一联结，作为变配电室内总等电位。

4、局部等电位做法(1)①局部等电位预埋采用专用等电位带有接线端子排接线盒。

②采用 25*3 镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3 长度。

③等电位端子排与卫生间内最近的插座 PE 线连接。

5、局部等电位做法(2)等电位预埋严格按照 02D501-2 图集做法施工。

6、局部等电位接地连接(1)洗脸盆排水管与局部等电位采用双色软铜线连接。

7、局部等电位接地连接(2)①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

8、防雷测试箱预留做法①防雷测试点由避雷引下线钢筋引出，采用 40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

②外墙装修时，距室外地坪以上 0.5米处安装接地测试箱。

9、避雷引下线做法①防雷引下线结构柱筋，在每层做出明显标记。

②防雷引下线利用建筑物内构造柱不小于 C16 两根或四根不小于 C10 对角主筋作引下线，间距不大于 25m。

③钢筋搭接焊长度为钢筋直径的 6 倍双面施焊，且清除焊渣。

10、配电箱(柜)安装接地做法①配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的 6 倍，焊接处涂刷防锈漆。

防雷与接地工程做法

防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

防雷接地施工工艺流程是怎样的

防雷接地施工工艺流程是怎样的范本1：一、防雷接地施工工艺流程1. 前期准备工作1.1. 确定防雷接地的设计方案1.2. 编制防雷接地施工方案1.3. 组织施工人员和设备的准备2. 检查现场及准备工具材料2.1. 到施工现场进行勘察和测量2.2. 准备所需的工具材料2.3. 对现场进行清理和整理3. 确定接地位置和布置方式3.1. 根据设计方案确定接地位置3.2. 制定布置方式，包括接地线的走向和间距4. 开挖接地坑4.1. 根据设计要求确定接地坑的深度和尺寸4.2. 使用挖掘机或人工进行开挖4.3. 排除底部水分，确保坑底干燥5. 安装接地电极5.1. 准备好接地电极和连接件5.2. 将接地电极放入接地坑中5.3. 进行接地电极的连接和固定6. 布置接地线6.1. 将接地线从接地电极引出6.2. 按设计要求进行接地线的敷设6.3. 进行接地线的连接和固定7. 进行接地测试7.1. 使用专业测试设备进行接地测试7.2. 测量接地电阻和接地电位7.3. 根据测试结果进行必要的调整和改善8. 施工验收和档案整理8.1. 进行施工质量检查和验收8.2. 编制防雷接地施工档案8.3. 归档并整理工程相关文件和资料附件：无法律名词及注释：- 接地电极：一种用于将电气设备或建筑物的电流导入地下的装置。

- 接地线：用于将接地电极与电气设备或建筑物连接起来的导电线。

范本2：一、防雷接地施工工艺流程1. 方案制定1.1. 根据需求和场地特点，确定防雷接地的方案1.2. 编制详细的施工方案，包括接地电极的数量、位置和布置等2. 施工准备2.1. 组织施工人员进行技术培训，确保施工人员具备相关知识和技能2.2. 准备所需的施工工具和材料，包括探地仪、铲子、接地线等2.3. 对施工现场进行清理，确保安全和施工流畅3. 接地坑的开挖3.1. 根据方案确定接地电极的位置和深度3.2. 使用挖掘机或人工工具进行接地坑的开挖3.3. 清理接地坑底部的积水和碎石，确保坑底平整和干燥4. 接地电极的安装4.1. 清理并检查接地电极的表面和连接件，确保质量合格4.2. 将接地电极放入接地坑中，并进行固定和连接4.3. 检查接地电极与坑壁之间的间隙，确保紧密贴合5. 接地线的布设5.1. 根据方案确定接地线的布置方式和路径5.2. 使用合适的工具敷设接地线，保持线路的整齐和美观5.3. 进行接地线的连接和固定，确保接地线与接地电极的良好接触6. 接地测试与调整6.1. 使用专业的测试设备进行接地测试，测量接地电阻和接地电位6.2. 根据测试结果进行必要的调整和改进，如增加接地电极的数量或调整接地线的布置6.3. 确保接地系统的接地电阻和接地电位符合设计要求7. 施工验收和档案整理7.1. 进行施工质量检查和验收，确保施工工艺和材料符合规范和要求7.2. 编制详细的防雷接地施工档案，包括方案、施工记录和测试结果等7.3. 整理并归档施工相关的文件和资料，便于日后的维护和管理附件：无法律名词及注释：- 接地电极：一种安装在地下的金属导电材料，用于将电气设备或建筑物的电流引入地下。

防雷接地施工工艺

防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装：（1）人工接地体:设计位置的场地没被占用，且巳经清理好。

（2）利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。

2、接地干线安装：（1）支架安装完毕.（2）土建抹灰已完成。

（3）穿墙保护管巳预埋。

3、支架安装:（1）各种支架已运到现场。

（2）结构工作巳经宪成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有脚手架或爬梯,达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设：（1）支架安装完毕。

（2）建筑物有脚手架或爬梯,达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装:（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕.（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程己完，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书.在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等.（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等.2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等.二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24。

1。

1条2 接地电阻值测试第24。

1。

2条3 防雷接地的人工接地装置的接地干线埋设第24.1。

3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24。

1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24。

防雷接地工程工艺流程，很全面！

防雷接地工程工艺流程，很全面！建筑防雷接地工程工艺流程：施工准备→接地装置安装→引下线暗敷→避雷带支架制作安装→支架→避雷网安装→避雷针安装→接地电阻测试基本知识：1、防雷接地系统由接闪器、引下线、接地体三个部分组成。

2、接闪器有避雷针、避雷网、避雷带等。

3、引下线敷设方式分为明设和暗设。

4、接地装置分为人工接地体和自然接地体。

要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。

2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。

3、接地点标识清楚，防雷接地测试点齐全。

4、接地线搭接符合要求。

下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100m²。

2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。

3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

5、焊接平滑、无加渣、咬肉、虚焊6、总等电位箱，必须做明显的接地标识，标注文字性的说明7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

接地扁铁交叉连接接地扁铁丁字连接8、利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

防雷工程施工工艺流程

防雷工程施工工艺流程一、前期准备1、技术准备（１）充足熟悉有关图纸及设计规定；（２）根据图纸规定准备对应施工图集等技术资料；（３）编制技术交底。

（4）严格按照GB50057、JGJ16、DB50/217、DBJ50-060等国家有关规定执行。

2、材料规定（１）品种规格１）重要材料：镀锌钢材有扁钢、圆钢，铜材。

２）其他材料：电焊条、氧气、乙炔、支架、小线、螺栓、黄色油漆、绿色油漆等。

（２）质量规定镀锌钢材应根据设计规定选用冷镀锌或热镀锌材料，材料应有材质检查证明及产品出厂合格证。

3、重要机具常用电工工具、钢锯、电焊机、切割机、压力案子、卷尺、电锤、冲击钻、电焊工具等。

4、作业条件（１）避雷引下线暗敷设作业条件１）建筑物（或构筑物）有脚手架或爬梯，到达能上人操作条件。

２）运用主筋作引下线时，钢筋绑扎完毕。

（２）避雷引下线明敷设作业条件１）支架安装完毕。

２）建筑物（或构筑物）有脚手架或爬梯，到达能上人操作条件。

３）土建外装修完毕。

二、施工工艺1、接地体旳安装（1）、接地体安装有关规定1）、埋入地下旳水平接地干线及垂直接地极顶部埋设深度应不小于0.6米，距离建筑物出入口或入行道不不小于3米时，埋深应不小于1米。

运用底板钢筋或深基础做接地体：按设计图尺寸位置规定，标好位置，将底板钢筋搭接焊好，再将柱主筋（不小于￠16mm旳螺纹钢不少于两根，不不小于16mm旳螺纹钢不少于4根）底部与底板筋搭接焊，并在室外地面如下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标识，以便引出和检查；2）、运用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置.把每组桩基四角钢筋搭接封焊，再与柱主筋（同前规定）焊好，并在室外地面如下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标识，便于引出和检查。

（2）、接地体核验1）、接地体安装完毕后，应及时请监理单位进行隐检核验（签订审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范规定。

塔吊基础防雷接地装置焊接做法

塔吊基础防雷接地装置焊接做法一、施工依据1.1《建筑电气工程施工质量验收规范》GB 50303-2015；二、施工做法2.1采用独立塔吊基础时当塔吊不在建筑结构底板范围时，只能采用独立基础。

如下图1～2。

此法接地主要靠工程桩，为保证接地效果，应将所有的工程桩连接在一起，由对角引出扁钢，打孔，作为接地点，用25mm2铜线将与镀锌扁钢进行连接。

基础钢筋网上下两层也应与接地网焊接在一起。

塔吊电箱接地点可以在两条扁钢中任选一条作为重复接地点。

2.2接地连接线的规格为圆钢12，扁钢-40×4。

2.3圆钢与圆钢搭接长度为6倍圆钢直径，双面施焊，圆钢与扁钢搭接长度为6倍圆钢直径，双面施焊，扁钢与扁钢搭接长度为2倍扁钢宽度，三面施焊。

图1：独立基础塔吊基础接地立面图图2：独立基础塔吊基础接地平面图2.2当塔吊在建筑结构底板范围时，可采用将基础埋入建筑结构底板下的方式。

如下图3～4。

塔吊基础利用基础底板上下两层主筋中的两根通长焊接形成的基础接地网，并与相应锚杆钢筋网进行焊接，以此作为防雷接地及电气设备接地的公用装置。

随着结构底板的施工，接地电阻会不断降低，当地板完成时，接地电阻值≤1Ω。

此法可可保证塔吊接地的良好。

图3：塔吊基础埋入结构底板下接地立面图图4：塔吊基础埋入结构底板下接地平面图2.3当塔吊在建筑结构底板范围时，可采用将塔吊基础埋与建筑机构底板作为整体的方式。

如下图5～6。

图5：塔吊基础埋与结构底板作为整体时接地立面图图6：塔吊基础埋与结构底板作为整体时接地平面图三、总结3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。

其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。

防雷接地系统施工方法

防雷接地系统施工方法一、施工工艺流程建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线焊接→隐蔽验收→屋面避雷带安装→隐蔽验收。

二、自然基础接地体安装利用底板钢筋或深基础做接地体，按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

三、防雷引下线暗敷设1、利用主筋作暗敷引下线时，每条引下线不得少于二根主筋。

现浇混凝土内敷设引下线不做防腐处理。

2、引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。

断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。

3、建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属部件之间均应连成电气通路。

4、引下线应沿建筑的外墙敷设，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。

根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。

引下线也可以暗装，但截门应加大一级，暗装时还应注意墙内其它金属构件的距离。

5、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。

引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。

6、在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施，为了减少接触电压的危险，也可用竹筒将引下线套起来或用绝缘材料缠绕。

7、采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线距地1.8～2.2m处放置断接卡子。

利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层、配电盘处并连接到接地端子上，可在地线端于处测量接地电阻。

8、每栋建筑物至少有两根引下线。

防雷引下线最好为对称位置，例如两根引下线成“—”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。

基础底板防雷接地做法

基础底板防雷接地做法
基础底板防雷接地是建筑物电气安全的重要措施之一，其做法如下：
1. 在建筑物的地下部分设置接地网，将建筑物内的金属构件、管道等与接地网相连。

2. 在建筑物的外墙或屋顶上安装避雷针，将雷电引向地面。

3. 在基础底板的底部设置接地电极，将底板与接地网相连。

4. 在底板内部铺设一层绝缘层，以防止电流通过底板传导到其他部位。

5. 在底板上开孔，将避雷针与底板内部的接地电极相连。

以上是基础底板防雷接地的基本做法，具体实施时需要根据建筑物的特点和当地的气象条件进行调整和完善。

同时，还需要定期检查和维护接地系统，确保其正常运行和有效性。

防雷接地施工流程及工艺做法

防雷接地施工流程及工艺做法防雷接地系统简介外部防雷保护装置的组成:接闪器、引下线及接地网。

内部防雷保护装置的组成：等电位、电涌保护器等.预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：施工流程实例解读基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施,实测接地电阻不大于1Ω。

(1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起.(2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接;交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3)接地网焊接施工时，采用双面焊时,焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4)预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢.接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点)接地网钢筋焊接:引下线（1)采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

(2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d,圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m 及25m。

等电位等电位主要包括总等电位联结(MEB）、辅助等电位联结（SEB)及局部等电位联结（LEB)。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于½S（PE 线）,具体情况需根据实际情况进行确定。

防雷工程施工工序

防雷工程施工工序一、前期准备工作在进行防雷工程施工之前，必须进行充分的前期准备工作，以确保施工的顺利进行。

前期准备工作包括以下几个方面：1. 完善设计方案：根据工程所在地的雷电活动情况和建筑物特点，制定合理的防雷设计方案。

设计方案应包括雷电保护装置的类型、位置、数量等内容。

2. 采购材料设备：根据设计方案，确定所需的防雷材料和设备，并提前采购。

这些材料和设备包括：避雷针、避雷带、接闪装置、接地装置等。

3. 组织分工：确定施工人员的岗位职责和分工，确保每个人员都清楚自己的任务和责任。

二、施工工序1. 临时接地极的安装临时接地极是防雷工程的重要组成部分，它能有效地将雷击电流引入地下。

在施工过程中，首先需要进行临时接地极的安装。

安装临时接地极的步骤如下：（1）选择合适的位置：根据设计方案确定临时接地极的位置，在施工现场选取合适的地点进行安装。

（2）准备工具和材料：准备好所需的工具和材料，如电锤、螺栓等。

（3）钻孔：使用电锤在地面上钻孔，将临时接地极插入地面，确保其稳固。

（4）测试接地电阻：安装完成后，使用测试仪器测试接地极的接地电阻，确保其符合设计要求。

2. 避雷带的安装避雷带是将建筑物的各个部分有效地连接在一起，形成一个完整的防护系统。

在施工过程中，需要进行避雷带的安装。

安装避雷带的步骤如下：（1）选择合适的位置：根据设计方案确定避雷带的位置，在建筑物的周围进行安装。

（2）准备工具和材料：准备好所需的工具和材料，如螺栓、螺母等。

（3）固定避雷带：将避雷带固定在建筑物的周围，确保其与建筑物紧密贴合。

（4）连接导线：将避雷带与临时接地极之间的导线进行连接，形成完整的导电通道。

3. 安装接闪装置接闪装置是防雷工程中的重要设备之一，能够引导雷电流进入接地系统，保护建筑物免受雷击。

在施工过程中，需要进行接闪装置的安装。

安装接闪装置的步骤如下：（1）选择合适位置：根据设计方案确定接闪装置的位置，在建筑物顶部或其他合适位置进行安装。

防雷接地装置施工程序

防雷接地装置施工程序
一、概述
（1）防雷接地装置是一种为防止极性电位的影响而设置的设备，旨在有效地保护建筑结构、电气设备及维护人员安全的可靠装置。

它是由防雷接地极、接地网及接地线组成，其中接地极和接地网构成接地装置，接地线连接到建筑基础、电缆桥架及电气设备等地方，从而形成一个完整的接地系统。

二、施工程序
（1）首先，应检查建筑物的土壤结构，确定接地极的位置和深度，以及确定接地网的形式。

（2）然后，根据设计要求，基坑凿挖，安装接地极，并用接地网和接地线将接地极与建筑物、电缆桥架及电气设备连接起来。

（3）接地极埋设完毕后，应进行绝缘电阻测试，以确保安装质量。

（4）最后，安装完毕后，重新铺设土壤，并对整个防雷接地系统进行必要的检测，确保它能够按设计要求正常工作。
