simulink永磁同步电机功率计算
基于Matlab Simulink的同步发电机励磁系统模型的研究
科技与创新┃Science and Technology &Innovation·148·2020年第17期文章编号：2095－6835（2020）17－0148－02基于Matlab Simulink 的同步发电机励磁系统模型的研究岳文超（连云港供电公司，江苏连云港222000）摘要：介绍了电力系统动态建模方法，对同步发电机励磁系统的构建进行了深入研究。
着眼电网的实际需求，探究使用Maltlab Simulink 模拟程序搭建电源励磁系统的数学模型，模拟获得符合实际情况的调节器设置参数，调整各参数，从而得出符合实际的励磁系统的数学模型和参数，验证了Maltlab 对电力系统进行研究的有效性和可行性。
关键词：Matlab Simulink ；励磁系统；仿真计算；数学模型中图分类号：TM31文献标识码：ADOI ：10.15913/ki.kjycx.2020.17.064随着电网的范围增大，网载负荷能力增强，电网安全也面临着挑战。
发电机的励磁控制系统可以稳定频率和电压的波动，改善动态品质，提高抗干扰能力，对防止电网事故扩大起着重要作用。
建立励磁系统模型进行研究，可以精确评估电网暂态稳定性，方便对电网进行事故预想。
以往的模型动态指标采用经验值或默认值，往往与实际不符，且软件复杂，不能满足一般工作人员的需求。
且Matlab 具有更好的兼容性和友好的人机互动，应用前景巨大。
所以，利用Matlab 对励磁系统模型进行分析，一方面，可以节省分析者的时间成本；另一方面，可以提升模拟分析的的精度和指导价值。
1励磁系统工作模型原理解析励磁系统由以下两部分构成：向发电机绕组提供可控直流电流，用于建立稳定的直流磁场，称之为励磁输出模块；在正常运行或发生事故时调节及励磁电流以满足相关需求，包括励磁调节、强励磁、强减磁和自灭磁等，称为励磁控制模块。
励磁调节器与发电机的电压、电流等状态量构建联系，以预先设置的调节参数对励磁功率模块发出控制信号，控制励磁功率模块的输出，从而控制整个发电系统。
MATLABSIMULINK永磁同步电机矢量控制系统仿真
MATLABSIMULINK永磁同步电机矢量控制系统仿真一、本文概述随着电机控制技术的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）在工业、交通和能源等领域的应用越来越广泛。
矢量控制作为PMSM的一种高效控制策略，能够实现对电机转矩和磁链的精确控制，从而提高电机的动态性能和稳态性能。
然而，在实际应用中，矢量控制系统的设计和调试过程往往复杂且耗时。
因此，利用MATLAB/Simulink进行永磁同步电机矢量控制系统的仿真研究，对于深入理解矢量控制原理、优化控制策略以及提高系统性能具有重要意义。
本文旨在通过MATLAB/Simulink平台，建立永磁同步电机矢量控制系统的仿真模型，并对其进行仿真分析。
本文将对永磁同步电机的基本结构和数学模型进行介绍，为后续仿真模型的建立提供理论基础。
本文将详细阐述矢量控制策略的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
在此基础上，本文将利用MATLAB/Simulink中的电机控制库和自定义模块，搭建永磁同步电机矢量控制系统的仿真模型，并对其进行仿真实验。
本文将根据仿真结果，对矢量控制系统的性能进行分析和评价，并提出优化建议。
通过本文的研究，读者可以全面了解永磁同步电机矢量控制系统的基本原理和仿真实现方法，为后续的实际应用提供有益的参考和指导。
本文的研究结果也为永磁同步电机控制技术的发展和应用提供了有益的探索和启示。
二、永磁同步电机数学模型永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高性能的电机，广泛应用于各种工业领域。
为了有效地对其进行控制，我们需要建立其精确的数学模型。
PMSM的数学模型主要包括电气方程、机械方程和磁链方程。
PMSM的电气方程描述了电机的电压、电流和磁链之间的关系。
在dq旋转坐标系下，电气方程可以表示为：V_d &= R_i I_d + \frac{d\Phi_d}{dt} - \omega_e \Phi_q \ V_q &= R_i I_q + \frac{d\Phi_q}{dt} + \omega_e \Phi_d其中，(V_d) 和 (V_q) 分别是d轴和q轴的电压；(I_d) 和 (I_q) 分别是d轴和q轴的电流；(\Phi_d) 和 (\Phi_q) 分别是d轴和q轴的磁链；(R_i) 是定子电阻；(\omega_e) 是电角速度。
基于MATLAB_Simulink的永磁同步电机矢量控制
式中， ω c 为电流控制系统的开环穿越角频率 ； K ip 为电流控制器的比例系数； L 为定子电感。 Jω c K ωp = ω KT
{
1 K ωi = ωω
（ 9）
K ωp 为速度控制器比例系数； K wi 为速度控制器积分系数； ω ωc 为速度控制器开环穿越角频率 （ 取值为 ω c 式中， 的几分之一） ； ω ω 为速度控制器的转折角频率（ 取值为 ω ω ≤ω c /5 ） 。 K ωp 由式（ 8 ） 可计算出 ω r = 1 330 ， 取 ω ωr = 300 ， ω ω = 20 ， 由式 （ 9 ） 可得 PI 速度控制器比例、 积分系数分别为 = 0． 22 ， K ωi = 0． 05 。按照上述方法设计出的 PI 速度控制器如图 3 所示。
图3
PI 速度控制器模块
iB 、 i C 经过 clarke 变 图 4 是坐标变换模块结构图。该模块的作用是将从电机定子检测到的三相电流 i A 、 park 变换得到转子电流 i d 、 i q 。相应的坐标变换方程如下： 换、 I d = 2 I a × sin（ ωt） + I b × sin ωt － 2 π + I c × sin ωt + 2 π 3 3 3 2π 2π 2 I q = 3 I a × cos（ ωt） + I b × cos ωt － 3 + I c × cos ωt + 3 I0 = 1 （ I a + I b + I c ） 3
1
永磁同步电机的数学模型
数学模型是描述实际系统性能和各物理量之间关系的数学表达式 。控制对象的数学模型应当能够准确 反应被控系统的静态和动态特性 ， 其准确程度是控制系统动、 静态性能好坏的关键。 对于永磁同步电机这类 强耦合的非线性系统， 它的数学模型是分析电机性能， 实现力矩和转速控制的理论基础。 本文描述了永磁同 ［1 － 2 BC ） 下的数学模型 ］， 步电动机在三相静止坐标系（ A对电机作如下假设： （ 1 ） 忽略铁芯的饱和现象。 （ 2 ） 忽略电机绕组的漏感。 （ 3 ） 转子绕组无阻尼。 （ 4 ） 不计涡流和磁滞损耗。 （ 5 ） 忽略磁场的高次谐波， 定子绕组的电流在气隙中只产生正弦分布的磁势 。 BC ） 下的电压模型为 永磁同步电动机三q + pψ q + ω r ψ f

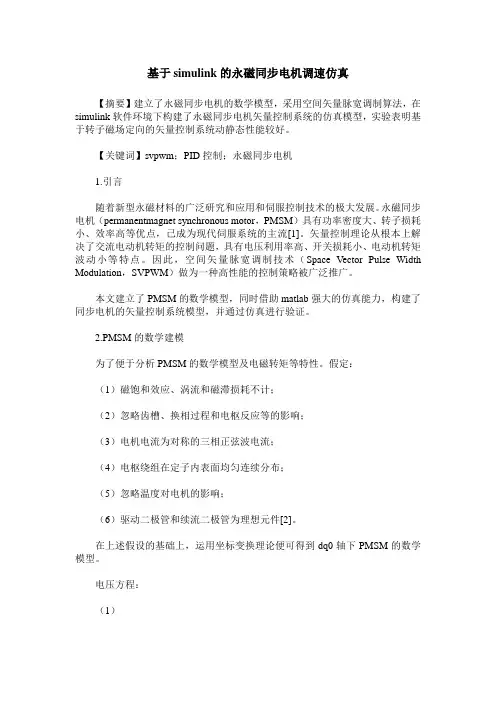

基于simulink的永磁同步电机调速仿真
基于simulink的永磁同步电机调速仿真【摘要】建立了永磁同步电机的数学模型，采用空间矢量脉宽调制算法，在simulink软件环境下构建了永磁同步电机矢量控制系统的仿真模型，实验表明基于转子磁场定向的矢量控制系统动静态性能较好。
【关键词】svpwm；PID控制；永磁同步电机1.引言随着新型永磁材料的广泛研究和应用和伺服控制技术的极大发展。
永磁同步电机（permanentmagnet synchronous motor，PMSM）具有功率密度大、转子损耗小、效率高等优点，已成为现代伺服系统的主流[1]。
矢量控制理论从根本上解决了交流电动机转矩的控制问题，具有电压利用率高、开关损耗小、电动机转矩波动小等特点。
因此，空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，SVPWM）做为一种高性能的控制策略被广泛推广。
本文建立了PMSM的数学模型，同时借助matlab强大的仿真能力，构建了同步电机的矢量控制系统模型，并通过仿真进行验证。
2.PMSM的数学建模为了便于分析PMSM的数学模型及电磁转矩等特性。
假定：（1）磁饱和效应、涡流和磁滞损耗不计；（2）忽略齿槽、换相过程和电枢反应等的影响；（3）电机电流为对称的三相正弦波电流；（4）电枢绕组在定子内表面均匀连续分布；（5）忽略温度对电机的影响；（6）驱动二极管和续流二极管为理想元件[2]。
在上述假设的基础上，运用坐标变换理论便可得到dq0轴下PMSM的数学模型。
电压方程：（1）磁链方程：（2）转矩方程：（3）式中，、为d、q轴电压，、为d、q轴电流，、为d、q轴电感，为定子相电阻，为转子电角速度，为永磁体基波励磁磁场链过定子绕组的磁链，为微分算子，为极对数。
3.电压空间矢量脉宽调制原理电机输入三相正弦电压的最终目的是在空间产生圆形旋转磁场，从而产生恒定的电磁转矩。
直接针对这个目标，把逆变器和异步电机视为一体，按照跟踪圆形旋转磁场来控制PWM电压，这样的控制方法称为“磁链跟踪控制”，磁链的轨迹是靠电压空间矢量相加得到的，所以又称“电压空间矢量PWM控制”[3]。
matlab_simulink_永磁同步电机_概述及解释说明
matlab simulink 永磁同步电机概述及解释说明1. 引言1.1 概述在电力传动领域中，永磁同步电机已成为一种重要的电机类型。
相比于传统的感应电机和直流电机，永磁同步电机具有高效率、高功率密度和较低的维护成本等优势。
随着现代工业对能源效率和环境保护的日益重视，永磁同步电机在工业应用中得到了广泛的推广和应用。
本文将介绍永磁同步电机及其与Matlab Simulink的结合。
首先，我们将简要介绍Matlab Simulink软件以及其在工程领域中的应用。
接下来，我们将详细介绍永磁同步电机的基本原理、结构特点以及在工业中的实际应用情况。
然后，我们将重点讲解如何使用Matlab Simulink建模永磁同步电机，并通过仿真设计过程详解该方法的具体操作步骤。
最后，我们将分析仿真结果，评估永磁同步电机性能以及控制策略调整优化方法论述与解释。
1.2 文章结构本文共分为五个部分：引言、Matlab Simulink简介、永磁同步电机简介、Matlab Simulink建模永磁同步电机原理及方法解析以及结论与展望。
在引言部分，我们将概述本文的主要内容和结构安排，为读者提供一个整体的框架。
接下来的各个部分将逐一介绍Matlab Simulink软件、永磁同步电机以及它们之间的关联，并详细解释如何使用Matlab Simulink建模永磁同步电机以及评估其性能和优化控制策略。
最后，我们将总结全文观点并对未来永磁同步电机建模与控制策略设计进行展望。
1.3 目的本文的目的是介绍Matlab Simulink和永磁同步电机，并阐述它们之间的关系。
通过对Matlab Simulink建模永磁同步电机过程的详细解释，读者可以了解到使用该软件进行系统建模和仿真的好处，并且理解永磁同步电机在工业中的应用情况以及其优势和局限性。
此外，我们还将分享一些调整优化方法，帮助读者评估永磁同步电机性能并设计出更高效的控制策略。
通过本文的阅读，读者将对Matlab Simulink和永磁同步电机有更深入的了解，并对未来的相关研究和应用有所展望。

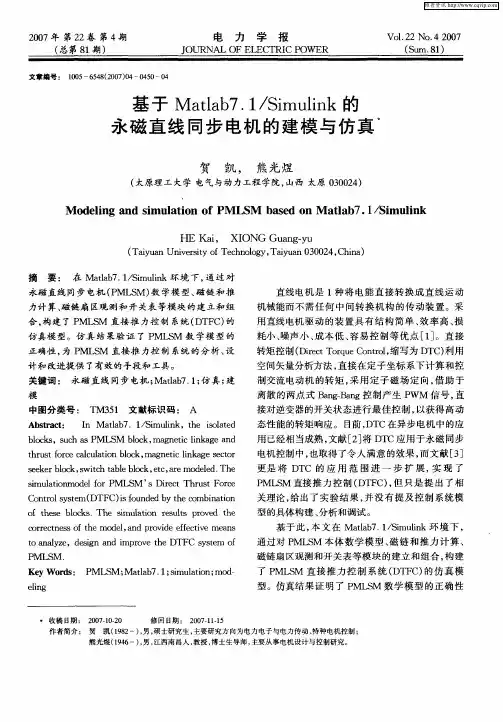

基于Matlab7.1／Simulink的永磁直线同步电机的建模与仿真
Ｉ Ｍ ａ ｌ ７ ／ ｉ ｌ ｋ，ｔ ｅ ｓ ｌｔ ｄ ｎ ｔ ｂ ．１ Ｓ ｍｕ ｉ ａ ｎ ｈ ｉ ａ ｅ ｏ
中图分 类号 ： Ｔ ５ 文献 标识码 ： Ａ Ｍ３ １
Ａｂ ｔａ ｔ ｓｒ ｃ ：
ｂｏ ｋ ，ｓ ｃ 芒 Ⅷ ｌｃ ｓ ｕ ｈ Ｌ ＰＩ ｓ
磁链 扇 区观测和 开关 表等 模 块 的建 立和 组合 ， 构建
Ｋｅ ｏ ｄ ： Ｐ ＬＳ ； ａ ｌｂ １ ｓ ｕ ａ ｉｎ ｍｏ — ｙＷ ｒ ｓ Ｍ Ｍ Ｍ ｔ ７． ： ｉ ｌｔ ； ｄ ａ ｍ ｏ ｅ ｉｇ ｌ ｎ
维普资讯
２０ ０７年 第 ２ ２卷 第 ４期 （ 总第 ８ 期） １
文章编号 ： １０ —６４ （０ ７ ０ —０ ５ ０ ５ ５８ ２ ０ ）４ ４ ０—０ ４
电
力 学
报
Ｖｏ ． ２ Ｎｏ ４ ２ ０ １２ ． ０ ７
Ｊ ＯＵＲＮＡＬ ＯＦ ＥＬ ＴＲＩ ＯＷ ＥＲ ＥＣ ＣＰ
（ｕ ８ ） Ｓ ｍ．１
基 于 Ｍａｌ ７ １ Ｓｍｕｉｋ的 ｔ ｂ ．／ ｉ ｌ ａ ｎ 永 磁 直 线 同 步 电机 的建 模 与 仿 真
贺 凯 ， 熊光 煜
（ 太原理 工大 学 电气与动 力工程 学院 ， 山西 太原 ００ ２ ） ３ ０４
Ｍ ｏ ｅ ｉ ｎｄ ｓｍ ｕ ａ ｉ ｎ ｏ ｄ ｌｎｇ ａ ｉ ｌ ｔｏ ｆ ＰＭ ＬＳ ａ ｅ ｎ Ｍ ａ ｌ ｂ １ Ｓ ｍ ｕ ｉ ｋ Ｍ ｂ ｓ ｄ ｏ ｔａ ７． ／ ｉ ｌｎ
直线 电 机是 １种 将 电能 直 接 转 换成 直 线 运 动 机械 能而 不 需 任 何 中 间 转换 机 构 的传 动 装 置 。采
基于MATLABSimulinkSimPowerSystems的永磁同步电机矢量控制系统建模与仿真
基于MATLABSimulinkSimPowerSystems的永磁同步电机矢量控制系统建模与仿真一、本文概述随着电力电子技术和控制理论的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高效率、高功率密度和优良的调速性能，在电动汽车、风力发电、机器人和工业自动化等领域得到了广泛应用。
然而，PMSM的高性能运行依赖于先进的控制系统，其中矢量控制（Vector Control, VC）是最常用的控制策略之一。
矢量控制，也称为场向量控制，其基本思想是通过坐标变换将电机的定子电流分解为与磁场方向正交的两个分量——转矩分量和励磁分量，并分别进行控制，从而实现电机的高性能运行。
这种控制策略需要对电机的动态行为和电磁关系有深入的理解，并且要求控制系统能够快速、准确地响应各种工况变化。
MATLAB/Simulink/SimPowerSystems是MathWorks公司开发的一套强大的电力系统和电机控制系统仿真工具。
通过Simulink的图形化建模环境和SimPowerSystems的电机及电力电子元件库，用户可以方便地进行电机控制系统的建模、仿真和分析。
本文旨在介绍基于MATLAB/Simulink/SimPowerSystems的永磁同步电机矢量控制系统的建模与仿真方法。
将简要概述永磁同步电机的基本结构和运行原理，然后详细介绍矢量控制的基本原理和坐标变换方法。
接着，将通过一个具体的案例，展示如何使用Simulink和SimPowerSystems进行永磁同步电机矢量控制系统的建模和仿真，并分析仿真结果，验证控制策略的有效性。
将讨论在实际应用中可能遇到的挑战和问题，并提出相应的解决方案。
通过本文的阅读，读者可以对永磁同步电机矢量控制系统有更深入的理解，并掌握使用MATLAB/Simulink/SimPowerSystems进行电机控制系统仿真的基本方法。
电机功率计算方法
电机功率计算方法嘿，你问电机功率计算方法啊？这可有点门道呢。
咱先说说电机功率是个啥玩意儿。
简单来说呢，电机功率就是电机干活的能力大小。
就像人有大力气和小力气一样，电机也有强有弱。
功率大的电机呢，能带动更重的东西，干活就更猛；功率小的电机呢，就适合干点轻省的活儿。
那咋算电机功率呢？一般来说有个公式。
功率等于扭矩乘以转速再除以一个系数。
扭矩呢，就好比电机的力气，转速呢，就是电机转得有多快。
比如说，你有个电机，扭矩是10 牛米，转速是1000 转每分钟。
那功率咋算呢？先把转速换算一下，1000 转每分钟换算成每秒就是1000 除以60 约等于16.7 转每秒。
然后用扭矩10 牛米乘以转速16.7 转每秒，得到167 牛米每秒。
再除以个系数，一般是9550。
167 除以9550 约等于0.0175 千瓦，也就是17.5 瓦。
还有一种方法呢，是通过电压和电流来算。
功率等于电压乘以电流。
这就像家里用电一样，知道了电压和电流，就能算出电器的功率。
比如说，一个电机的工作电压是220 伏，工作电流是 1 安。
那功率就是220 伏乘以 1 安，等于220 瓦。
不过呢，在实际计算的时候，还得考虑一些其他因素。
比如说电机的效率啦，就是电机把电能转化成机械能的能力。
要是效率低，那实际输出的功率就会比理论值小。
还有电机的负载情况，要是电机带着很重的东西转，那功率就会比空载的时候大。
咱举个例子哈。
就说老王，他有个小工厂，里面有台电机。
他想知道这电机的功率有多大，好算算用电成本。
他找来了工具，测了一下电机的电压是380 伏，电流是 2 安。
用电压乘以电流，算出功率是380 伏乘以 2 安，等于760 瓦。
但是呢，他又知道这电机的效率不是100%，大概是80%。
那实际功率就得再除以效率，760 除以0.8 等于950 瓦。
这样老王就知道了这台电机的实际功率，心里就有底啦。
你看，电机功率计算方法就是这么回事儿，不算太难，但也得仔细琢磨琢磨呢。
基于simulink的永磁同步电机调速仿真
生 运 行维 护 报 告 ，审计 运 维 内 容 ，提 交相 关领 导审 核 ，并 会 计信 息 安全 存 档 ；协 助 完善 内控 机 制 ，达 到 省公 司 的合 格性 要 求 。 ２ ． Ｓ Ｄ Ｈ 会 计 信 息 安 全 网 络 化 模 型 设 计 网络数据 信息 管理需要 从Ｓ Ｄ Ｈ 会 计 信 息 安 全 优 化 角 度 出 发 ， 积 极 稳 妥 的利 用 网 络 数 据 信 息 管 理 的基 本 要 求 ，提 升 网络 数 据 信 息 的 管 理 能 力 ，对 网络 数 据 信 息 会 计 信 息 安 全 目标 实 现 产 生 重 要 的 影 响 。 数 据 访 问 框 架 要 提 供 对 快 速 开 发 处 于 业 务 逻 辑 层 与 后端 的 Ｄ Ｂ Ｍ Ｓ 之 间 的数 据 存 取 层 的 支 持 。主 要 要 求 有 ： ａ ． 数据 访 问框 架采用０ Ｒ Ｍ 技 术提供 业务 对 象 到 数 据 库 的 映 射 ， 对 业 务 层 屏 蔽 数 据 库 的一切细节 ，使得Ｄ Ｂ Ｍ Ｓ 的变 迁 不 需 要 业 务 逻 辑层做任何代 码的变更 。 ｂ ． 设 计 时 也 需考 虑 Ｄ Ｂ Ｍ Ｓ 的变更对数据存 取 层 的 影 响 ，变 更 时 只 需 最 少 的代 码 变 更 。 Ｃ ． 要 实现代 码和Ｓ Ｄ Ｈ 语 句 的 分 离 ， 以利 于数据库管 理员对数据库做配置 优化 。 ｄ ． 支 持 对 批 处 理操 作 的 优 化 。 ｅ ． 提供灵活方 便的事务处理 。 ｆ ． 支 持 大 部 分 需 求 的 通 用 实 现 ， 又 能
息 控 制 ，从 多 方 面 提 升 信 息 控 制 管 理 水 平 ， 对 信息 控 制 和 信 息 优 化 产 生 重 要 的 影 响 ，在 Ｓ ＤＨ网 络 会 计 信 息 安全 信 息 优 化 与控 制过 程 中 ， 需 要 进 行 信 息 的 全 面 判 断 ， 从 多方 面提 升 信 息 控 制 与 管 理 水 平 ，对 信 息 网络 会 话 产 生积 极 的 影 响 。 【关键 词 】Ｓ ＤＨ； 网络 数 据 ； 日志 控 制 ； 会计 信 息安 全
电动机功率计算公式
电动机功率计算公式
视在功率S＝UI
有功功率P＝UIcosθ
无功功率Q＝UIsinθ 视在功率的平方＝有功功率的平方+无功功率的平方
电机的功率计算公式为：
P＝√3UIcosθη
其中P－电机的额定输出轴功率
U－额定电压
I－额定电流
cosθ —电机的功率因数
η —电机的效率
cosθ功率因数是指电机消耗的有功功率占视在功率的比值。
η 电机效率是指电机的输出功率占有功功率的比值。
比如一台电机消耗的有功功率为5千瓦，而由于电机的线圈有阻抗，所以要消耗电能而发热。
致使输出功率为4.5千瓦，那么它的效率就是4.5/5=0.9.。
基于Matlab_Simulink的永磁同步电机(PMSM+)矢量控制仿真(2)1
基于Matlab/Simulink的永磁同步电机（PMSM）矢量控制仿真高延荣，舒志兵，耿宏涛摘要在现代交流伺服系统中，矢量控制原理以及空间电压矢量脉宽调制（SVPWM）技术使得交流电机能够获得和直流电机相媲美的性能。
永磁同步电机（PMSM）是一个复杂耦合的非线性系统。
本文在Matlab/Simulink环境下，通过对PMSM本体、d/q坐标系向a/b/c坐标系转换等模块的建立与组合，构建了永磁同步电机控制系统仿真模型。
仿真结果证明了该系统模型的有效性。
关键词：Matlab/Simulink，永磁同步电机，电压空间矢量脉宽调制，仿真0、引言永磁同步电机（PMSM）是采用高能永磁体为转子，具有低惯性、快响应、高功率密度、低损耗、高效率等优点，成为了高精度、微进给伺服系统的最佳执行机构之一。
永磁同步电机构成的永磁交流伺服系统已经向数字化方向发展。
因此如何建立有效的仿真模型具有十分重要的意义。
对于在Matlab中进行永磁同步电机（PMSM）建模仿真方法的研究已经受到广泛关注。
本文介绍了电压空间矢量脉宽调制原理并给出了坐标变换模块、SVPWM模块以及整个PMSM闭环矢量控制仿真模型，给出了仿真模型结构图和仿真结果。
1、电压空间矢量脉宽调制原理1.1电压空间矢量电机输入三相正弦电压的最终目的是在空间产生圆形旋转磁场，从而产生恒定的电磁转矩。
直接针对这个目标，把逆变器和异步电机视为一体，按照跟踪圆形旋转磁场来控制PWM电压，这样的控制方法称为“磁链跟踪控制”，磁链的轨迹是靠电压空间矢量相加得到的，所以又称“电压空间矢量PWM控制”。
空间矢量是按电压所加绕组的空间位置来定义的。
在图1中，A、B、C分别表示在空间静止不动的电机定子三相绕组的轴线，它们在空间互差120°，三相定子相电压UA、UB、UC 分别加在三相绕组上，可以定义三个电压空间矢量UA、UB、UC，它们的方向始终在各相的轴线上，而大小则随时间按正弦规律变化，时间相位互差120°。
simulink功率控制仿真设计实例
simulink功率控制仿真设计实例Simulink是一种基于模型的设计和仿真环境，广泛应用于控制系统的设计和开发中。
本文将以Simulink功率控制仿真设计实例为主题，介绍Simulink在功率控制方面的应用。
一、引言功率控制是现代电力系统中非常重要的一项技术，用于实现对电力系统中各种设备和系统的功率进行精确控制。
Simulink作为一款强大的仿真工具，可以帮助工程师们快速设计和优化功率控制系统。
二、Simulink的基本原理Simulink基于模型的设计方法，通过将系统建模为一个个模块，并通过线连接这些模块来描述系统的行为。
每个模块代表系统中的一个组件或子系统，模块之间的线表示数据流或信号传输。
通过在模块内部添加数学运算、逻辑控制等功能，可以实现对系统的精确控制。
三、功率控制系统的建模以某电力系统中的发电机功率控制为例，我们需要建立一个能够准确控制发电机输出功率的控制系统。
首先，我们需要将发电机建模为一个黑盒子，输入为发电机的机械功率，输出为发电机的电功率。
然后，我们需要设计一个控制器，根据系统的输入和输出来调整发电机的控制参数。
最后，我们需要添加一个反馈环节，将发电机的输出电功率与期望的电功率进行比较，通过控制器对发电机的控制参数进行调整，以实现功率的精确控制。
四、Simulink仿真设计在Simulink中，我们可以使用各种模块来建立功率控制系统的模型。
例如，我们可以使用信号源模块来模拟发电机的输入功率，使用控制器模块来实现对发电机的控制参数调整，使用比较器模块来比较发电机的输出功率和期望功率。
通过逐步添加和连接这些模块，我们可以构建一个完整的功率控制系统模型。
五、仿真结果分析在Simulink中，我们可以设置模型的输入和输出参数，并运行仿真来观察系统的动态行为。
通过分析仿真结果，我们可以评估系统的性能，并进行必要的优化和调整。
例如，我们可以观察发电机输出功率的稳定性、响应时间和误差大小等指标，以评估控制系统的性能是否满足要求。
[整理]matlabsimulink同步发电机说明
![[整理]matlabsimulink同步发电机说明](https://img.taocdn.com/s3/m/1d4a54cacf2f0066f5335a8102d276a20029600b.png)
[整理]matlabsimulink同步发电机说明SimPowerSystemsSimplified Synchronous MachineModel the dynamics of a simplified three-phase synchronous machine⼀个简化的三相同步电机模型动态LibraryMachinesDescription说明The Simplified Synchronous Machine block models both the electrical and mechanical characteristics of a simple synchronous machine.简体同步电机块模型的⼀个简单的同步机的电⽓和机械特性。
The electrical system for each phase consists of a voltage source in series with an RL impedance, which implements the internal impedance of the machine. The value of R can be zero but the value of L must be positive.每个阶段的电⽓系统由⼀个系列RL的阻抗，实现了机器的内部阻抗的电压源。
R的值可以是零，但L的值必须为正。
The Simplified Synchronous Machine block implements the mechanical system described by简体同步电机块，实现机械系统的??描述where其中Although the parameters can be entered in either SI units or per unit in the dialog box, the internal calculations are done in per unit. The following block diagram illustrates how the mechanical part of the model is implemented. Notice that the model computes a deviation with respect to the speed of operation, and not the absolute speed itself.虽然参数可以在SI单位或单位在对话框中输⼊，内部计算单位。
同步电机设计公式
同步电机设计涉及多个关键参数和公式。
以下是一些基本的设计公式，这些公式在同步电机设计过程中起着重要作用：1.电磁功率公式：(P_{em} = \frac{3}{2} \times p \times \Phi \times I_{a} \times \cos\varphi)o(P_{em}) 是电磁功率。
o(p) 是电机的极对数。
o(\Phi) 是每极磁通。
o(I_{a}) 是定子电流的有效值。
o(\cos\varphi) 是功率因数。
2.转矩公式：(T = \frac{3}{2} \times p \times \Phi \times I_{a})o(T) 是电磁转矩。
o其他参数与电磁功率公式相同。
3.同步转速公式：(n_{s} = \frac{60f}{p})o(n_{s}) 是同步转速。
o(f) 是电源频率。
o(p) 是电机的极对数。
4.定子电流公式：(I_{a} = \frac{P_{N}}{\sqrt{3} \times U_{N} \times \cos\varphi \times \eta})o(I_{a}) 是定子电流的有效值。
o(P_{N}) 是额定功率。
o(U_{N}) 是额定电压。
o(\cos\varphi) 是功率因数。
o(\eta) 是效率。
5.定子电阻公式：(R_{1} = \frac{U_{N}}{I_{N}})o(R_{1}) 是定子电阻。
o(U_{N}) 是额定电压。
o(I_{N}) 是额定电流。
这些公式为同步电机设计提供了基础，但实际的电机设计过程更加复杂，涉及材料选择、热设计、强度校核等多个方面。
此外，电机设计软件和专业工具也广泛应用于现代电机设计中，以提高设计的准确性和效率。
simulink 同步电机转矩控制
simulink 同步电机转矩控制
Simulink是一款用于模拟和分析动态系统的工具，可以用于设计和实现同步电机转矩控制系统。
同步电机转矩控制是指通过控制电机的电流或电压来实现所需的转矩输出。
以下是一种基本的Simulink模型，用于实现同步电机转矩控制：
1. 首先，建立一个电机模型。
可以使用Simulink中的Electrical模块库中的元件来构建电机模型，如电感、电阻和电容等。
2. 在电机模型中，使用一个控制器来控制电机的电流或电压。
控制器是一个PID控制器，用于将实际转矩与期望转矩进行比较，并根据差异调整电机的电流或电压。
PID控制器可以从Simulink的Control System Toolbox中选择和配置。
3. 在控制器中，需要一个期望转矩输入，例如一个步进信号。
该输入表示所需的转矩输出。
4. 然后，需要一个反馈传感器，用于测量实际转矩输出。
反馈传感器的输出可以直接连接到控制器中，以实现闭环控制。
5. 最后，将电机模型、控制器、期望转矩输入和反馈传感器组合成一个Simulink模型，并运行该模型进行仿真和调试。
以上是一个基本的Simulink模型，用于实现同步电机转矩控
制。
根据具体的应用和需求，可以根据需要添加其他组件和功能。
永磁发电机输出功率与匝数磁通转速公式
永磁发电机输出功率与匝数磁通转速公式永磁发电机输出功率与匝数磁通转速公式永磁发电机是一种利用永磁体产生磁场，通过转子与定子之间的磁场变化而产生电流的电机。
其输出功率与匝数磁通转速有着密切的关系。
以下是相关的公式和解释。
输出功率公式永磁发电机的输出功率可以通过下列公式来计算：P = E × I其中，P表示输出功率（单位为瓦特），E表示电压（单位为伏特），I表示电流（单位为安培）。
永磁发电机的输出电流可以通过以下公式来计算：I = V / (R + jX)其中，V表示输入电压，R表示电阻，X表示电抗。
匝数磁通转速公式永磁发电机的匝数磁通转速可以通过下列公式来计算：N = (2 × f × n) / P其中，N表示匝数磁通转速（单位为转/秒），f表示频率（单位为赫兹），n表示极对数，P表示极对数的一半。
示例解释假设一个永磁发电机的输入电压为220伏特，电阻为10欧姆，电抗为5欧姆，频率为60赫兹，极对数为4。
根据以上公式，我们可以计算输出功率和匝数磁通转速。
首先计算输出电流：I = 220 / (10 + 5) = 220 / 15 ≈ 安培接下来计算输出功率：P = 220 × ≈ 3237瓦特最后计算匝数磁通转速：N = (2 × 60 × 4) / 4 = 120转/秒因此，该永磁发电机的输出功率约为3237瓦特，匝数磁通转速约为120转/秒。
总结永磁发电机的输出功率与匝数磁通转速之间存在着一定的关系，可以通过相应的公式进行计算。
在实际应用中，可以根据输入电压、电阻、电抗、频率和极对数等参数，计算出输出功率和匝数磁通转速，以便对永磁发电机进行优化设计和性能评估。
更详细解释在永磁发电机中，电源的电压和电流经过转子和定子之间的磁场变化，产生了输出功率。
输出功率是评估永磁发电机性能的重要指标之一，也是衡量其发电能力的关键参数。
输出功率公式P = E × I 可以通过电压和电流之间的关系来表示。
simulink永磁同步电机功率计算
simulink永磁同步电机功率计算
摘要：
1.永磁同步电机的基本原理与结构
2.永磁同步电机的功率计算方法
3.Simulink中永磁同步电机的仿真与控制
4.应用场景及实例分析
正文：
一、永磁同步电机的基本原理与结构
永磁同步电机是一种采用永磁材料作为转子磁场的新型电机，其结构主要分为定子和转子两部分。
定子包含铁芯、线圈和壳体，转子包含铁芯和转轴。
永磁同步电机的工作原理是：定子绕组接入三相交流电，产生旋转磁场，带动转子恒磁场同步转动，并将机械能输出。
二、永磁同步电机的功率计算方法
永磁同步电机的额定功率计算公式为：P=sqrt(3)×U×I×cosφ，其中，U 为额定电压，I为额定电流，cosφ为功率因数。
在实际应用中，还需考虑电机的效率等因素。
三、Simulink中永磁同步电机的仿真与控制
Simulink是一款强大的仿真软件，可以用于模拟和控制各种电机模型。
在Simulink中，可以搭建永磁同步电机的模型，并进行各种控制策略的仿真。
例如，最小转矩电流比（MTPA）控制、最大效率控制等。
通过仿真，可以优化电机的性能，提高电机的运行效率和可靠性。
四、应用场景及实例分析
永磁同步电机在新能源汽车、轨道交通、工业自动化等领域有广泛的应用。
以新能源汽车为例，永磁同步电机作为驱动电机，可以通过仿真和控制实现对电机转速、转矩的精确控制，从而保证汽车的平稳行驶和高效能源利用。
综上所述，Simulink在永磁同步电机的功率计算和控制方面具有重要作用。
永磁同步电机功率因素估算策略
永磁同步电机功率因素估算策略
对于永磁同步电机的功率因素估算策略，可以使用以下方法：
1. 按照标定数据计算：根据永磁同步电机的标定数据，包括电压、电流、功率等参数，可以直接计算得出功率因素。
2. 功率因素表：根据永磁同步电机的运行情况，可以查询对应功率因素表格，根据电机的负载状态和工作条件，查找对应的功率因素数值。
3. 功率因素测量仪：使用功率因素测量仪器，通过对永磁同步电机进行实时监测和测量，得出功率因素值。
需要注意的是，以上策略仅供参考，具体的功率因素估算还需要根据具体的永磁同步电机的参数和工作条件进行精确计算。
同时，如果需要对永磁同步电机的功率因素进行优化，可以采取相应的控制策略和电力因数校正装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
simulink永磁同步电机功率计算
在Simulink中进行永磁同步电机功率计算的步骤如下：
1. 打开Simulink并创建一个新模型。
2. 在模型中添加一个永磁同步电机模块。
可以通过搜索“永磁同步电机”来找到该模块，并将其拖动到模型中。
3. 配置永磁同步电机模块的参数，如电源电压、额定功率和额定转速等。
这些参数通常可以从永磁同步电机的技术规格中获取。
4. 添加一个电流传感器模块来测量电机的电流输入。
这可以通过搜索“电流传感器”来找到并添加该模块。
5. 添加一个电压传感器模块来测量电机的电压输入。
这可以通过搜索“电压传感器”来找到并添加该模块。
6. 添加一个乘法模块来计算电机的功率。
将电流传感器模块的输出连
接到乘法模块的一个输入端口，将电压传感器模块的输出连接到乘法
模块的另一个输入端口。
7. 添加一个显示模块来显示计算出的功率值。
这可以通过搜索“显示”来找到并添加该模块。
8. 连接乘法模块的输出到显示模块的输入。
9. 通过设置模拟器参数，如仿真时间和仿真步长等，来准备进行仿真。
10. 运行仿真，并在显示模块中查看计算出的功率值。
通过以上步骤，您可以使用Simulink对永磁同步电机进行功率计算并
观察结果。
请注意，在实际的应用中，您可能需要更详细的模型和参
数配置，以更准确地计算永磁同步电机的功率。
