筒瓦屋面施工方案

一、编制依据：

1、坡屋面建筑构造09j202-1

2、屋面工程质量验收规范GB50207-2012

二、铺设瓦片工艺流程：

屋面找平→弹线→顺水条→挂瓦条→阴沟瓦铺设→主瓦铺设脊瓦铺设→边瓦的铺设→正脊头、斜脊头、三通铺设→缝隙和屋面清理

三、操作步骤：

一说明

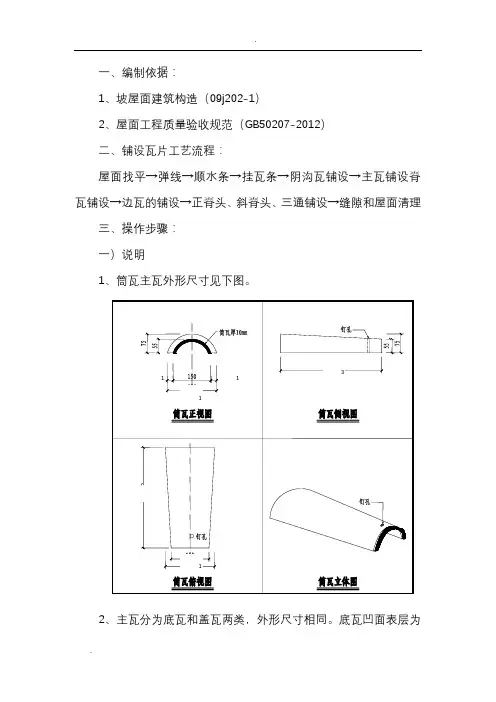

1、筒瓦主瓦外形尺寸见下图;

2

3

4

腐蚀,

1

2

用

;用

3

出檐

间隔

4、盖瓦挂瓦条的定位与固定

延垂直于屋檐方向弹出盖瓦挂瓦条墨线,中心间距为220mm,依据墨线100mm钢钉固定盖瓦挂瓦条90 mm×30mm,盖瓦挂瓦条长度根据屋面坡长而定,如图二所示;

5、水沟瓦：

用1：2的水泥砂浆固定水沟瓦在位置线上;

6、铺挂底瓦

从檐口处开始铺挂第一排底瓦用40mm钢钉固定在挂瓦条上,第一排底瓦挑出屋檐6～12mm,第二排底瓦与第一排底搭接瓦长的50 mm,由下往上依次铺底瓦至屋脊,用40mm长的钢钉固定在挂瓦条上;檐口无成品排水天瓦需出屋檐8cm以上；檐口有成品排水天沟时,瓦需出屋檐6-8cm,根据各楼的设计可能会有变化;铺瓦时需每排瓦

下沿带线铺设达到平整顺直的要求,横向和竖向每铺5片瓦的距离,要进行一次误差的调整;屋面瓦铺设到水沟或者斜脊部位时测量好到水沟或者斜脊中线尺寸,多于的部分切割掉,切割处理的屋面瓦必须要用水泥砂浆做实;

7.铺挂盖瓦

第一排盖瓦同第一排底瓦并齐,第二排盖瓦与第一排盖搭接瓦长的50 mm,由下往上依次铺盖瓦至屋脊;用40mm长的钢钉固定在盖瓦挂瓦条上;屋面瓦铺设到水沟或者斜脊部位时测量好到水沟或者斜脊中线尺寸,多余的部分最后整体挂线切割掉,切割处理的屋面瓦必须要用水泥砂浆做实;

五、局部屋面节点做法

一排水沟的铺设

水沟瓦应该是在主瓦之前铺设;阴沟瓦铺法：

1、弹出阴沟中线,距中线约60mm处左右两侧弹出两条平行的铺设

2、阴沟瓦有效宽度约为260mm,其中明沟宽度为120mm,其余为水泥砂浆坐底坐浆5cm左右;

3、铺设时需尽量压低沟瓦中心,并以每片沟瓦两侧坐浆为主,为以后主瓦铺设创造方便;

4、在第一片和最后一片阴沟瓦中心线左右两侧60mm处连线作为主瓦的切割线;

5、用1：3水泥砂浆做实切割部分两边各400mm,以防雨天渗水;

二脊瓦、三通瓦的铺设

1、平屋脊端头采用正脊头,贯通山墙的正屋脊由脊头封头开始,盖瓦按规定的搭接长度搭接安装,并铺至末端的脊瓦封头瓦;所有脊瓦应安装成一条直线,采用1：或1：3水泥砂浆满浆固定,内部可掺入碎瓦片;脊瓦两侧沿浆勾缝压光,干后表面涂刷同颜色防水涂料;

①首先固定好正脊头;

②然后放线铺设脊瓦,脊瓦应逆风向铺设;

③最后再调整正脊头,使正脊头和脊瓦对齐

2、斜屋脊下端头,采用斜脊头,斜脊的脊瓦铺设应从斜屋脊底端开始,采用1：水泥砂浆将封头固定,再用同样的方法将盖瓦按规定的搭接长度,自下而上安装至斜屋脊顶;盖瓦内的水泥砂浆中可掺入碎瓦片,以防砂浆收缩后产生干裂现象;脊瓦两侧沿浆勾缝压光,但脊瓦的搭接缝表面无需勾缝,干后表面涂刷同颜色的防水涂料;

①首先固定好斜脊头;

②然后放线铺设脊瓦,脊瓦从下向上铺设;

③最后再调整斜脊头脊头,使斜脊头和脊瓦对齐

3、三个坡向屋面交接顶端,即两斜脊和正脊交接处采用三通瓦;如多向屋面和倾角过大的交接部位可用盖瓦切割拼接；或采用1：2防水水泥砂浆粉刷成多向脊,内设金属丝网,表面压光,干后表面涂刷同颜色的防水涂料;

三边瓦的铺设：

先在左右边瓦的上边,用切割机切出长30mm×宽5mm的2个槽位置在离大头的100mm和200mm处,在铺瓦时用长70mm的水泥钢钉固定在边瓦切割的槽中,以确保安装牢固;

四勾缝：用和主瓦颜料相同的外墙涂料,对间隙进行缝隙处理,注意不能涂刷在主瓦、脊瓦和檐口瓦表面;

五本产品可任意切割和钻孔；钻孔时应用变速冲击钻,由慢到快,瓦下应有软木垫板,瓦片与垫板之间不应空隙,以防钻碎瓦片;切割主瓦的做法:

①根据屋面切割角度的需要先在需切割的瓦面上用石笔带线划出切割线;

②用电动圆盘锯沿切割线切割主瓦;

③用1：3水泥砂浆做已实切割主瓦;

六、质量验收要求

1、铺设完毕后,外观上达到横平竖直斜成线的效果,保持外观整体效果整齐美观;

2、屋面施工完毕,瓦屋面必须清理干净,不得有杂物,以保持屋面排水畅通;

七、施工安全

1、必须牢固树立安全思想意识,消除安全隐患;

2、对施工人员进行安全教育,使施工人员对所使用的材料和工具性能及安全措施全面的了解,并在操作中严格劳动保护制度;

3、施工人员必须戴好安全帽,禁止酒后作业;

4、施工现场禁止打闹追逐,必须穿防滑的软底鞋;

5、施工过程中,不得自上往下抛物,注意屋面洞口防护和临边防护,确保施工人员生命安全;

6、吊装材料必需要有保护措施；材料上屋顶后,必需放置平稳,离檐口1米以内的区域禁止放任何材料和物品,主瓦堆放的高度不能超过一捆;

7、施工现场材料放置整齐,每日清理,废料归位,在施工现场和料库,必须严禁烟火；施工现场严禁吸烟,严格控制火源;

8、铺设瓦片时宜做临时木扶梯供施工人员上下屋面,防止发生施工人员安全事故以及对已铺屋面瓦的保护;

八、特殊过程处理要求

屋面瓦施工过程中,特殊处理是指瓦片铺设时要保持瓦面干净,避免砂浆污染,以免砂浆与瓦粘结后不能清除,影响瓦面美观,措施如下：

1、雨天不得铺设脊瓦坐浆,斜脊瓦坐浆,斜天沟处坐浆及任何防水节点的砂浆泛水;

2、坐浆和砂浆泛水施工时应尽量减少对主瓦屋面的污染,例如对可能污染的瓦面用厚纸、塑料布事先进行覆盖保护等措施;

3、施工中如有水泥污染发生,需用棉纱布在施工当天擦干净;
