发电机电压调节器的工作原理
简要叙述交流发电机电压调节器的基本原理
简要叙述交流发电机电压调节器的基本原理交流发电机电压调节器是控制交流发电机电路中电压大小的一种装置，根据要求可以自动调节发电机电压大小，可在空载和满载条件下调整发电机电压，维持所要求的稳定电压和频率。
它是用来控制电机的运行的重要装置，主要用于大型发电机的智能自动控制。
交流发电机电压调节器的基本原理是利用发电机的特性:电动势与流成正比，特别是采用电动势控制的原理，该原理在控制大型发电机时表现尤为显著，即利用发电机的负反馈把电动势控制在一个确定的水平，以保持发电机工作状态稳定。
交流发电机电压调节器由活性磁势器，控制器及阻尼电路等组成，控制器又分为反馈控制器及控制器电路。
活性磁势器是交流电路中的一种磁体，它有别于普通磁体，能靠控制电压调节其磁势。
在发电机正常运转时，发电机的堵转电流随电压的变化而变化，当电压升高时，发电机的堵转电流也变大；反之，当电压降低时，发电机的堵转电流也变小。
电压调节器通过其反馈控制电路，使发电机的堵转电流保持在一个稳定的值，由于发电机的堵转电流与电压成正比，这样，发电机的电压也被控制在一个稳定的值，从而达到调节发电机电压的目的。
交流发电机电压调节器除了由活性磁势器，控制器及阻尼电路等组成外，还可以配置更多的元件，比如绝缘监测器、电容器、电磁阀等，这些元件能更好地提高交流发电机电压调节器的效率。
不同类型的交流发电机电压调节器采用不同的控制器，如PID控制、模糊控制、状态规划等。
其主要区别在于控制精度和控制速度上。
PID控制器的控制精度高，但控制速度慢，模糊控制器的控制精度比PID控制器低，但控制速度比PID控制器快，而状态规划又是在控制精度和控制速度上取得一个平衡。
总而言之，交流发电机电压调节器是一种重要的装置，它对大型发电机智能自动控制具有重要意义，能有效地控制发电机的运行状态，以实现发电机电压和频率的稳定，满足工程应用需要。

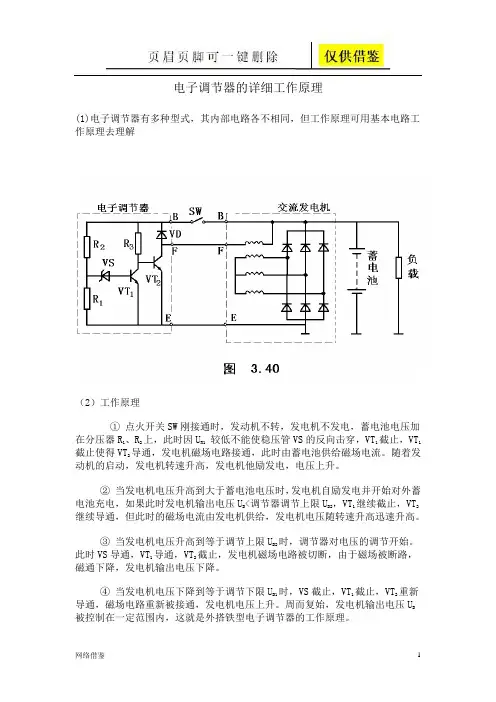

汽车发电机电子调节器的详细工作原理(借鉴实操)
电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。
随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。
② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。
③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。
此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。
④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。
周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。
(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。
(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。
发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。
从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。
当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。
汽车发电机调节器工作原理
汽车发电机调节器工作原理是：在发电机转速变化时，要使电压保持一定，只有相应地改变磁极的磁通，即当n增高时减少磁通使电压保持一定。
而磁通的大小取决于磁场电流，所以在转速变化时只要自动调节磁场电流就能使电压保持一定。
电压调节器就是根据这一原理进行电压调节。
汽车发电机调节器的主要作用是为了控制发电机输出电压在额定值内，汽车发电机的转数极不稳定，发电机的输出电压也会随着转数的变化而变化，转数高时没有调节器的限制电压也会超出额定值，会对车内电气设备造成损坏。
当发动机因为其他原因而造成输出电压偏低或无输出时，电池将会对发电机的绕组产生电流，这将造成电池的过放电而损害电池和因流入发电机绕组的电流过大而损坏发电机。
为此这个电子装置还需要有逆流截断功能，这个电子装置称为调节器。
汽车调节器有继电器型和电子型的。
调节器由三个继电器组成。
一个负责调节发电机输出电压的，它通过继电器触头接通和分离将发电机的磁场激励接于不同的回路上，从而控制发电机的励磁电流，实现对发电机输出电压稳定的目的；一个负责防止充电电流过大，当充电电流过大时，电路将使电压调节继电器和电流限制继电器同时动作，断开发电机的励磁电路，使发电机停止工作；一个是负责在产生逆流时切断充电电路，在发生逆流时，继电器动作切断充电回路。
1。
发电机调节器的工作原理
调节器
电压调节器是协助发电机工作的重要部件。
因为汽车正常行驶时，发动机转速变化范围很大，对发电机输出电压的大小肯定会有很大影响。
为使发电机电压在不同的转速下均能保持一定，且能随发电机转速的变化而自动调节，使电压值保持在某一特定范围，就必须装置电压调节器。
而电压调节器的正常工作，对保证整个汽车电气系统的正常工作和对延长汽车电气设备的使用寿命关系极大，其输出电压（或充电电压）对蓄电池的使用寿命有着很大的影响。
既然知道了调节器的功用，那么电压调节器工作原理：
由于发电机与发动机的传动比是固定的，所以发电机的转速将随发动机转速的变化而变化。
汽车在运行过程中，发动机转速变化范围很大，发电机的端电压也将随发动机的转速变化而在很大范围内变化。
发电机对用电设备供电和向蓄电池充电，都要求其电压稳定，所以为使电压始终保持在某一数值基本不变，就必须对发电机的输出电压进行调节。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅
捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
发电机调节器工作原理
发电机调节器工作原理
发电机调节器是一种用于调节发电机输出电压和频率的装置。
它的工作原理基于以下几个方面：
1. 自励感应原理：发电机调节器利用自励感应原理，通过电磁感应现象产生电磁励磁力，从而使发电机产生自励电流。
这个自励电流由发电机本身产生，并用于产生电磁力。
2. 调节机构：发电机调节器内置有一个调节机构，用于监测发电机输出电压和频率，并根据设定值进行调节。
当发电机输出电压或频率偏离设定值时，调节机构会控制励磁电流的大小，以调整发电机的输出。
3. 电压反馈回路：发电机调节器还包含一个电压反馈回路，用于监测发电机的输出电压，并将监测到的电压信号送回调节机构。
调节机构根据反馈信号调整励磁电流的大小，以实现电压的调节。
4. 频率感应装置：发电机调节器还配备了一个频率感应装置，用于监测发电机的输出频率，并将监测到的频率信号送回调节机构。
调节机构根据频率信号调整励磁电流的大小，以实现频率的调节。
综上所述，发电机调节器通过自励感应原理、调节机构、电压反馈回路和频率感应装置实现对发电机输出电压和频率的调节。
通过不断监测输出信号并调整励磁电流的大小，可以确保发电机输出稳定的电压和频率。
汽车发电机调节器原理
汽车发电机调节器原理
汽车发电机调节器是一种用于控制发电机输出电压的装置。
它主要由电枢、电容器、电阻和电路控制元件等组成。
汽车发电机调节器的工作原理基于电磁感应和反馈调节的原理。
当发动机启动运行后，发电机开始旋转，产生交流电。
接着，交流电经过整流器转换为直流电，并通过电容器进行滤波，以消除电压的脉动成分。
然后，直流电进入调节器的电磁线圈中，产生磁场。
这个磁场与发电机产生的磁场相互作用，形成一个反馈回路。
在这个回路中，发电机输出电压被检测并与设定的目标电压进行比较。
如果发电机输出电压低于设定值，电磁线圈中的磁场强度就会增加，引起调节器的控制元件动作，调整发电机的励磁电流。
这样，发电机产生的电磁感应力也会增加，使输出电压逐渐恢复到目标值。
相反，如果发电机输出电压超过设定值，电磁线圈中的磁场强度减小，控制元件会相应调整励磁电流，以降低发电机输出电压。
通过这样的反馈调节，汽车发电机调节器能够确保发电机输出的稳定电压，以满足车辆电器设备的需求，并保护发电机免受过电压或欠电压的损害。
总之，汽车发电机调节器通过监测发电机输出电压并调整发电
机的励磁电流，保持输出电压的稳定性，以适应车辆电器设备的要求。
这种原理可以有效地维持车辆电力系统的正常运行。
发电机调节器工作原理
发电机调节器工作原理
发电机调节器是一种用于控制发电机输出电压和频率的装置。
其主要工作原理如下：
1. 电压调节原理：发电机调节器通过感知发电机输出电压的变化，与设定的目标值进行比较，并根据比较结果调节励磁电流来控制电压的稳定性。
当发电机输出电压偏离目标值时，调节器会通过控制励磁电流的大小来相应地调整发电机的励磁磁场，从而实现电压的调节和稳定。
2. 频率调节原理：发电机调节器监测发电机输出的频率，并将其与设定的目标频率进行比较。
当发电机输出频率偏离目标值时，调节器会对发电机进行调整，以使频率恢复到设定值。
频率调节主要通过控制发电机的转速来实现，调节器会调整发电机的励磁电流、燃料供给或机械负载等因素，以使发电机输出频率保持稳定。
3. 控制系统：发电机调节器通常还包括一个控制系统，用于监控和控制整个发电机系统的运行。
控制系统可以根据电压、频率等参数的变化来调节发电机的输出，实现对发电机的精确控制。
调节器根据控制系统的指令，通过调整励磁电流、机械负载或燃料供给等手段，对发电机进行精确控制，以实现稳定的电压和频率输出。
总之，发电机调节器通过监测发电机输出的电压和频率，并与设定的目标进行比较，通过调节励磁电流、转速或其他参数来控制发电机的输出，以实现稳定的电压和频率输出。
汽车发电机电子调节器工作原理
汽车发电机电子调节器工作原理
汽车发电机电子调节器（电压调节器）是发电机系统中的重要组件，用于控制发电机的输出电压，以保持汽车电气系统的稳定运行。
它的工作原理如下：
1. 反馈环路：电子调节器通过使用一个反馈环路来监测和调整发电机的输出电压。
该反馈环路包括一个电压感测器（通常是电压传感器）和一个比较器，用于将实际输出电压与设定的目标电压进行比较。
2. 控制器：比较器会将比较结果传输给控制器，控制器根据比较结果对发电机的励磁电流进行调整。
当实际输出电压高于目标值时，控制器降低励磁电流，从而减小发电机产生的电压。
反之，当实际输出电压低于目标值时，控制器增加励磁电流，提高发电机产生的电压。
3. 电压调节：通过控制励磁电流，电子调节器能够维持发电机的输出电压在设定的范围内。
它根据系统负荷的变化自动调整发电机的输出电压，以满足汽车电气系统的需求。
总体来说，汽车发电机电子调节器通过监测和调整发电
机的输出电压，确保汽车电气系统的稳定工作。
它利用反馈环路和控制器来实现电压的准确调节，并根据负荷要求自动调整发电机的励磁电流。
这样可以确保发电机系统始终提供所需的电源电压，保证汽车电器设备的正常运行。
汽车发电机调节器工作原理
汽车发电机调节器工作原理汽车发电机调节器是汽车发电系统中的一个重要部件，它的主要作用是控制发电机的输出电压，确保汽车电气系统的正常运行。
在汽车发电机工作时，发电机调节器通过对发电机的励磁电流进行调节，来控制发电机的输出电压，从而保证各种电气设备能够正常工作。
下面我们将详细介绍汽车发电机调节器的工作原理。
首先，汽车发电机调节器的工作原理是基于反馈控制系统的。
当汽车发电机开始工作时，发电机转子产生电磁感应，通过转子上的整流器将交流电转换成直流电，然后经过调节器调节输出电压。
调节器内部有一个电压感应器，它能够感知发电机输出的电压，并将感知到的电压信号反馈给调节器。
调节器根据反馈信号来控制发电机的励磁电流，从而调节发电机的输出电压，使其保持在一个稳定的范围内。
其次，发电机调节器的工作原理还涉及到电磁感应定律。
根据电磁感应定律，当导体在磁场中运动或者磁场的大小发生变化时，导体内将产生感应电动势。
在汽车发电机中，转子上的导线在旋转时会产生感应电动势，经过整流器后输出为直流电。
而调节器通过对发电机的励磁电流进行调节，可以控制磁场的大小和方向，从而影响转子上导线感应电动势的大小，进而调节发电机的输出电压。
最后，发电机调节器的工作原理还涉及到负载的变化对发电机输出电压的影响。
当汽车电气系统的负载发生变化时，负载对发电机的输出电压会产生影响。
这时，调节器会感知到输出电压的变化，并通过调节发电机的励磁电流来实现对输出电压的调节，使其能够适应不同负载下的工作状态。
综上所述，汽车发电机调节器通过反馈控制系统、电磁感应定律以及对负载变化的感知和调节，来实现对发电机输出电压的稳定控制。
它在汽车发电系统中扮演着至关重要的角色，确保了汽车电气设备的正常运行。
深入了解汽车发电机调节器的工作原理，对于汽车维修和维护具有重要的指导意义。
汽车交流发电机电压调节器原理
汽车交流发电机电压调节器原理交流发电机端电压受转速和负载变化的影响较大，因此必须配用电压调节器来控制电压。
电压调节器的功用是：在发动机转速和发电机上的负载发生变化时自动控制发电机的输出电压，使其保持恒定，防止发电机的电压过高而造成用电设备的损坏和蓄电池过充电，同时也防止发电机电压过低而导致用电设备不能正常工作和蓄电池充电缺陷。
1.电压调节原理根据电磁感应原理，发电机的感应电动势为EΦ=Cln①，其中Cl为常数，因此，交流发电机端电压的高低，取决于转子的转速n和磁极磁通①。
要保持电压恒定，在转速n升高时，应相应减弱磁通①，这可以通过减少励磁电流来实现；在转速n降低时，应相应增强磁通①，这可以通过增大励磁电流来实现。
2.电压调节器的类型交流发电机电压调节器分为触点式和电子式调节器两大类。
电子式又分为晶体管式和集成电路式，基本原理都是通过改变励磁电流的大小来控制电压的。
触点式电压调节器构造复杂，质量和体积大，触点易烧蚀，寿命短，对无线电干扰大，触点开闭动作迟缓，可靠性不高，目前已被淘汰。
3.晶体管式电压调节器晶体管式电压调节器是利用晶体管的开关特性，控制发电机的磁场电流，使发电机的输出电压保持恒定的。
下面以JFT106型晶体管电压调节器为例开展分析。
JFT106型晶体管电压调节器属于外搭铁型电压调节器,其电路原理图如图「26所示。
该调节器共有“+”、“F”和“一”三个接线柱，其中“+”接线柱与发电机磁场绕组的“F2”接线柱连接后经熔断器接至点火开关，“F”接线柱与发电机磁场绕组的“F1”接线柱连接，“一”接线柱搭铁。
该调节器由电压敏感电路和两级开关电路组成。
图1-26JFT106型晶体管调节器电路原理图电路中RI、R2、R3和稳压管VDl构成了电压敏感电路，稳压管VDI为稳压元件，RhR2、R3为构成分压器，将交流发电机的端电压开展分压后加在稳压管VDl的两端；随时检测发电机端电压的变化。
当稳压管VDl上的电压低于稳压管VDl的稳压值时，VDl稳压管截止；当稳压管VDl上的电压高于稳压管VDl的稳定电压时，稳压管VDl导通。
汽车发电机电压调节器工作原理
汽车发电机电压调节器工作原理一、汽车发电机电压调节器的作用汽车发电机电压调节器是用来控制汽车发电机输出电压的设备，其作用主要有两个方面：1. 稳定输出电压：汽车发动机的转速会不断变化，而发电机的转速也会相应变化。
如果没有电压调节器，发电机输出的电压会随着转速的变化而波动，这样会对汽车的电气设备造成损害。
2. 保护电瓶和电器设备：电压过高会损坏汽车的电器设备，电压过低则无法充分为汽车的电器设备供电。
电压调节器通过控制发电机输出的电压，保持在适当范围内，可以有效保护汽车的电瓶和电器设备。
二、汽车发电机电压调节器的工作原理汽车发电机电压调节器主要由电路板、电压稳压器、功率晶体管等部件组成，其工作原理可以分为三个方面：1. 采样：电压调节器会通过内部的传感器实时采集发电机输出的电压信号，将其转换成电信号输入到调节器的控制电路中。
2. 比较：调节器的控制电路会将采集到的电压信号与设定的标准电压进行比较。
如果发电机输出的电压高于设定的标准电压，控制电路将发送控制信号给功率晶体管，通过控制功率晶体管的导通状态来调节发电机的输出电压。
3. 调节：功率晶体管的导通状态会影响发电机的磁场，从而调节发电机输出的电压。
当发电机输出的电压达到设定的标准电压时，控制电路将停止发送控制信号，功率晶体管进入截止状态，从而保持发电机输出的电压稳定在设定的标准电压范围内。
三、汽车发电机电压调节器的维护与故障排除汽车发电机电压调节器在日常使用中，可能会出现一些故障，主要表现为发电机输出的电压不稳定、过高或过低等情况。
这时需要对电压调节器进行维护和故障排除：1. 清洁：定期清洁电压调节器的外部和散热器等部件，保持通风畅通。
2. 调节：如果发现发电机输出的电压不稳定或过高、过低，可以通过专业仪器对电压调节器进行调节，使其保持在正常工作范围内。
3. 更换：如果电压调节器本身出现故障，需要及时更换为新的电压调节器，以保证汽车电气设备的正常工作。
发电机电压调节器原理一文读懂
发电机电压调节器原理一文读懂
一、概述
发电机的电压也必然随着转速的变化而变化，这与用电设备和蓄电池充电要求电压恒定相矛盾。
因此，发电机必须具有调节电压的装置，以便当发电机转速变化时，自动调节发电机的电压，使电压保持一定或保持在某一允许范围内，以防发电机电压过高或者过低，烧坏用电设备，使蓄电池过充电或者使蓄电池充电不足。
交流发电机的硅二极管具有单向导电特性，有阻止反向电流作用，它决定了蓄电池不可能向发电机放电而出现逆电流，所以无需设置逆电流截断器；又因为交流发电机具有自身限制输出电流不超过最大值的能力，故也不必配用电流限制器，仅需要1个电压调节器。
二、电压调节器调压的基本原理
在发电机转速变化时，要使电压保持一定，只有相应地改变磁极的磁通，即当n增高时减少声使电压保持一定。
而磁通声的大小取决于磁场电流，所以在转速变化时只要自动调节磁场电流就能使电压保持一定。
电压调节器就是根据这一原理进行电压调节。
三、FT61型双触点式电压调节器
1．结构
动触点在2个静触点中间形成一对常闭的低速触点K1，另一对常开的高速触点K2，能调节两级电压，故称为双级触点式。
高速静触点与金属底座直接搭铁。
对外只有点火（或“火线”、“电枢”、“A”、“S”、“+”）和磁场（或“F”）2个接线柱。
低速触点K1和加速电阻（助振电阻）R1、调节电阻（附加电阻）R2并联；高速触点K2与发电机激磁绕组并联；温度补偿电阻R3串人磁化线圈电路中。
另外还有电磁铁芯，磁化线圈、活动触点臂衔铁，拉力弹簧等。
2．工作过程
1）闭合点火开关，发动机不发动或者低速运转时，发电机不转或者转速很低，调节器火。
交流发电机的电压调节器的原理
交流发电机的电压调节器的原理电压调节器是一种配备在交流发电机上的装置，其主要功能是将发电机产生的电压稳定在设定的电压范围内。
电压调节器的原理通常基于电压反馈和电压控制两个关键步骤。
首先，让我们了解一下电压反馈原理。
电压反馈是通过将输出电压与参考电压进行比较来实现的。
在发电机中，输出电压是根据转子和定子间的磁场变化而产生的。
为确保稳定的输出电压，需要一种机制来监测输出电压的变化并相应地控制发电机的电磁场。
电压反馈原理的一个常见应用是采用电压传感器来监测输出电压。
电压传感器通常是由电阻和校准电阻组成的电压分压器。
它们将输出电压降低到测量范围内，然后通过集成电路将降压后的电压转换为与输出电压成正比的电压信号。
电压传感器还可能配备滤波电路以消除电压波动。
接下来，我们需要实现电压控制原理以确保定子和转子间的磁场的正确调整。
电压控制通常利用电压调节器中的稳压器实现。
稳压器通过改变发电机的励磁电流来调节输出电压。
稳压器的工作原理是根据电压反馈，将目标电压与实际输出电压的差异进行比较，然后调整励磁电流以消除这种差异。
稳压器通常用于电流控制，例如电阻调节或开关调节。
电阻调节是基于调节电路中的电阻，根据电压差异来控制发电机的励磁电流。
开关调节是利用调整电源与发电机绕组之间的开关关系来调节励磁电流。
另一种电压控制方法是采用自激励发电机。
这种发电机利用输出电压的一部分来励磁自身，从而产生稳定的电压。
自激励发电机通常包括励磁绕组和调节装置。
励磁绕组由发电机的一部分绕组组成，并与输出电压进行连接。
当输出电压降低时，励磁绕组产生的电流也会减少，从而减少励磁电流。
这会导致输出电压上升，恢复到设定电压。
总的来说，电压调节器的原理是通过电压反馈和电压控制实现的。
电压反馈通过监测输出电压来调整发电机的电磁场，以稳定输出电压。
电压控制则通过稳压器或自激励发电机等机制，根据电压反馈的差异来调节励磁电流，从而实现电压稳定。
这种原理使得交流发电机能够在不同输入负荷下保持稳定的输出电压，满足不同应用的需求。
发电机自动电压调节器AVR
发电机自动电压调节器AVR发电机电压调节器简介发电机电压调节器通过对发电机交流励磁机励磁电流的控制，实现对发电机输出电压的自动调节。
发电机电压调节器可满足普通60/50Hz及中频400Hz 单机或并列运行的发电机使用。
电压调节器（简称AVR），是专门为配套基波、谐波复式励磁或装配有永磁发电机励磁（PGM系统）的交流无刷发电机而设计。
发电机电压调节器工作原理由于发电机与发动机的传动比是固定的，所以发电机的转速将随发动机转速的变化而变化。
汽车在运行过程中，发动机转速变化范围很大，发电机的端电压也将随发动机的转速变化而在很大范围内变化。
发电机对用电设备供电和向蓄电池充电，都要求其电压稳定，所以为使电压始终保持在某一数值基本不变，就必须对发电机的输出电压进行调节。
发电机电压调节器基本分类：（1）触点式电压调节器触点式电压调节器应用较早，这种调节器触点振动频率慢，存在机械惯性和电磁惯性，电压调节精度低，触点易产生火花，对无线电干扰大，可靠性差，寿命短，现已被淘汰。
（2）晶体管调节器随着半导体技术的发展，采用了晶体管调节器。
其优点是：三极管的开关频率高，且不产生火花，调节精度高，还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点，现广泛应用于东风、解放及多种中低档车型。
（3）集成电路调节器集成电路调节器除具有晶体管调节器的优点外，还具有超小型，安装于发电机的内部（又称内装式调节器），减少了外接线，并且冷却效果得到了改善，现广泛应用于桑塔纳。
奥迪等多种轿车车型上。
（4）电脑控制调节器由电负载检测仪测量系统总负载后，向发电机电脑发送信号，然后由发动机电脑控制发电机电压调节器，适时地接通和断开磁场电路，即能可靠地保证电器系统正常工作，使蓄电池充电充足，又能减轻发动机负荷，提高燃料经济性。
如上海别克、广州本田等轿车发电机上使用了这种调节器。
2．电子调节器按所匹配的交流发电机搭铁型式可分为：（1）内搭铁型调节器适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器；（2）外搭铁型调节器适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。
发电机调压器工作原理
发电机调压器工作原理
发电机调压器是一种用来控制发电机输出电压的装置，它的作用是稳定发电机的输出电压，确保在负载变化或其他因素影响下，发电机的输出电压始终保持在设定值范围内。
发电机调压器的工作原理是通过感知发电机输出电压的变化并反馈给调压器控制系统，然后根据反馈信号来调整调压器的输出，以实现稳定的输出电压。
具体的工作原理如下：
1. 传感器：发电机调压器通常通过安装在发电机输出端的电压传感器来感知输出电压的变化。
电压传感器可以将电压信号转换为电信号。
2. 控制系统：传感器将感知到的电压变化信号传送给调压器的控制系统。
控制系统根据传感器信号分析电压的变化情况，然后决定如何调整调压器的输出。
3. 能量调节器：调压器中的能量调节器根据控制系统的指令来调整输出电压。
能量调节器通常是通过调整发电机的励磁系统来改变输出电压。
如果输出电压过低，调压器会增加励磁电流；如果输出电压过高，调压器会减小励磁电流。
4. 反馈回路：在调压器中，还包含了一个反馈回路，用来监控调压器的输出电压。
反馈回路将输出电压的信息传送给控制系统，以便实时调整调压器的输出，使其始终保持在设定值范围内。
通过不断地感知和调整，发电机调压器能够实现对发电机输出电压的精确控制，确保输出电压的稳定性和可靠性。
这对于许多应用场景，特别是对于需要稳定电压供应的设备和系统来说，都是非常重要的。
发电机的调压原理
发电机的调压原理
发电机的调压原理是通过调节励磁电流来控制输出电压的稳定性。
当供电线圈接通直流励磁电流时，产生的磁场会激励转子，使转子上的导线切割磁力线而产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁场的强度和导线切割磁力线的速度成正比。
在发电机中，输出电压的稳定性与励磁电流的稳定性密切相关。
当负载发生变化时，发电机的输出电流和电压都会相应改变。
为了保持输出电压的稳定，需要调节励磁电流的大小。
当负载增加时，输出电流增大，发电机的励磁电流也需要增加，以保持输出电压不变。
相反，当负载减小时，需减少励磁电流。
为了实现调压功能，发电机通常配备有稳压器。
稳压器根据输出电压与设定的电压参考值之间的差值，调节励磁电流的大小。
稳压器可以根据不同的控制方式来实现调压。
常见的控制方式有自励式和无励式两种。
在自励式调压系统中，发电机的输出电压通过变压器反馈到稳压器的比较器中与设定的电压参考值进行比较。
根据比较结果，稳压器输出控制信号调节励磁电流。
这种调压系统具有简单可靠的特点，但对于大功率发电机而言，响应速度较慢。
无励式调压系统中，发电机的输出电压通过检测电路和放大器进行测量，并将测量结果与设定的电压参考值比较。
根据比较结果，稳压器输出控制信号调节励磁电流。
这种调压系统具有快速响应的特点，适用于大功率发电机。
为了确保发电机的调压稳定性和可靠性，稳压器还应具备过流保护和过压保护功能，并能够适应不同的负载变化和环境条件。
此外，稳压器还需要具备调节范围广泛、调压精度高以及抗干扰能力强等特点，以满足各种应用场景的需求。
发电机电压调节器工作原理
发电机电压调节器工作原理发电机电压调节器是一种用于调节发电机输出电压的装置。
它的工作原理是通过监测发电机输出电压的变化，并根据设定的目标电压值来控制发电机的励磁电流，从而实现对发电机输出电压的调节。
发电机电压调节器通常由电子元件和控制电路组成。
当发电机输出电压低于设定值时，调节器会增大励磁电流，使发电机输出电压升高；当发电机输出电压高于设定值时，调节器会减小励磁电流，使发电机输出电压降低。
通过不断调节励磁电流，发电机电压调节器能够保持发电机输出电压稳定在设定值附近。
发电机电压调节器的核心是控制电路。
控制电路中包含了一个电压检测器，用于监测发电机输出电压。
电压检测器会将监测到的电压信号传递给比较器，比较器会将电压信号与设定值进行比较，并产生一个误差信号。
误差信号经过放大器放大后，会传递给调节器。
调节器根据误差信号的大小和方向来调节励磁电流。
如果误差信号为正，说明发电机输出电压低于设定值，调节器会增大励磁电流；如果误差信号为负，说明发电机输出电压高于设定值，调节器会减小励磁电流。
通过不断调节励磁电流，发电机电压调节器能够使发电机输出电压稳定在设定值附近。
在实际应用中，发电机电压调节器还需要考虑到发电机的负载变化。
当负载突然增加时，发电机的输出电压会下降，调节器需要及时增大励磁电流来补偿这一下降，以保持发电机输出电压稳定。
相反，当负载突然减少时，发电机的输出电压会上升，调节器需要及时减小励磁电流来避免电压过高。
发电机电压调节器的工作原理简单明了，但在实际应用中需要考虑到许多因素。
例如，调节器需要具备快速响应的能力，以应对负载突变带来的电压波动；调节器还需要具备足够的稳定性和精度，以保证发电机输出电压在设定值附近波动的范围内。
此外，调节器还需要考虑到发电机的运行环境和工作条件，以确保其性能和可靠性。
发电机电压调节器是一种通过不断调节发电机励磁电流来实现对发电机输出电压调节的装置。
它通过监测发电机输出电压的变化，并根据设定的目标电压值来控制励磁电流，从而使发电机输出电压稳定在设定值附近。
发电机的调压原理
发电机的调压原理发电机是一种将机械能转化为电能的设备，其工作原理依赖于电磁感应现象。
发电机的输出电压通常会有一定的波动，为了保持电力系统的稳定运行，需要对发电机的电压进行调节。
本文将介绍发电机的调压原理以及常见的调压方式。
一、发电机的调压原理发电机的调压原理是基于磁通量守恒定律和欧姆定律。
根据磁通量守恒定律，当发电机的负载发生变化时，电流的大小也会发生变化。
根据欧姆定律，电压和电流之间的关系可以通过下式表示：U = I × R其中，U表示电压，I表示电流，R表示电阻。
因此，当电流发生变化时，电压也会随之改变。
二、常见的发电机调压方式1. 恒压调节器恒压调节器是一种通过调节电流的方法来控制发电机输出电压的装置。
恒压调节器包括稳压电阻、电位器和稳压二极管等元件。
当发电机的输出电压超过设定值时，稳压电阻会对电流进行调节，以降低输出电压；当输出电压低于设定值时，电位器和稳压二极管会增加电流，以提高输出电压。
恒压调节器的优点是结构简单，工作稳定，但其调节范围有限。
适用于小型发电机或对电压要求不高的应用场景。
2. 自激励调压装置自激励调压装置通过改变发电机的励磁电流来实现电压调节。
当发电机的输出电压过高时，通过调整励磁电流的大小，减小励磁电流可以降低输出电压；当输出电压过低时，增加励磁电流可以提高输出电压。
自激励调压装置的优点是调节范围较大，适用于对电压稳定性要求较高的应用场景。
但其缺点是结构复杂，调节过程中容易出现震荡现象。
3. AVR调压器AVR调压器全称自动电压调节器，是一种集成电路装置，具有精确的电压调节功能，广泛应用于各类发电机。
AVR调压器通过对发电机的无负载电压进行自动检测和调整，控制励磁电流，从而精确地调节发电机的输出电压。
AVR调压器的优点是调节精度高，稳定性好，适用于各种类型的发电机和负载要求较高的场景。
但其成本相对较高。
三、发电机调压的应用领域发电机的调压在电力系统中起着至关重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机电压调节器（Automatic Voltage Regulator，AVR）是用于调节和稳定发电机输出电压的设备。
它监测发电机输出电压的变化，并通过调节励磁电流，控制发电机的磁场，从而使输出电压保持在设定的稳定值。
以下是发电机电压调节器的基本工作原理：
检测电压：发电机电压调节器通过电压感测器或电压传感器监测发电机的输出电压。
这些传感器测量发电机输出电压的大小。
参考电压：发电机电压调节器设定一个目标或参考电压，这是期望发电机输出电压的稳定值。
通常，参考电压由用户或系统要求确定，并在调节器中进行设定。
比较和误差放大：发电机电压调节器将测量到的发电机输出电压与参考电压进行比较。
比较的结果产生一个误差信号，表示实际电压与目标电压之间的差异。
控制信号生成：基于误差信号，发电机电压调节器通过控制电路生成控制信号。
控制信号用于调节发电机励磁电流，进而控制发电机磁场的强度。
励磁控制：控制信号被发送到发电机的励磁系统，调节励磁电流的大小。
通过调节励磁电流，发电机的磁场强度得到调整，从而影响发电机的输出电压。
反馈回路：发电机电压调节器通常具有反馈回路，用于监测和调整发电机输出电压。
反馈回路将测量到的输出电压信息反馈给调节器，以便进行实时的校正和调整。
通过持续的比较、调节和反馈，发电机电压调节器可以使发电机输出电压保持在设定的稳定值，以满足电力系统的需求。
这样可以确保电力系统中的设备和电器正常运行，并保护其免受电压波动的影响。
具体的发电机电压调节器设计和工作原理可能因不同的发电机型号和应用而有所不同。
