浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。
它能够在电气回路或通信线路受到外界干扰而产生尖峰电流或电压时，迅速导通分流，从而避免浪涌对回路其他设备器材造成损害。
浪涌保护器的主要技术参数包括：
1.额定电压：指浪涌保护器正常工作时所能承受的电压范围。
一般而言，浪涌保护器适用于交流50/60HZ，额定电压220V 至380V 的供电系统（或通信系统）。
2.额定放电电流：表示浪涌保护器在瞬间能够承受的最大冲击电流。
常见的额定放电电流有100kA、40kA 等不同规格，适用于不同场景的需求。
3.响应时间：指浪涌保护器从检测到浪涌到启动保护作用的时间。
响应时间越短，保护效果越好。
一般而言，浪涌保护器的响应时间在10/350us 至8/20us 之间。
4.保护级别：根据浪涌保护器对浪涌电流的抑制能力，分为1 级、2 级、
3 级等不同保护级别。
其中，1 级保护级别最高，能够有效抑制100kA 以上的浪涌电流；2 级保护级别次之，能够抑制40kA 至100kA 的浪涌电流；3 级保护级别最低，只能抑制40kA 以下的浪涌电流。
浪涌保护器的应用场景非常广泛，不仅适用于家庭住宅，还广泛应用于第三产业和工业领域的电涌保护。
在选购浪涌保护器时，需根据实际应用场景选择合适的额定电压、额定放电电流和保护级别。
浪涌保护器参数含义
防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！TDS(TDX)浪涌保护器浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。
但是每一种空气开关都有其不同于其他空气开关的参数与指标。
当然，并不是所有的空气开关都如此。
只是一些特殊作用的空气开关才会涉及到很多不同的参数。
例如双电源自动转换开关、浪涌保护器和隔离开关等。
以下是浪涌保护器的各种参数含义的解析;1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。
7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。
9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
浪涌保护器
浪涌保护器浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。
可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。
浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。
因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。
在美国，一般家庭和办公环境配线的标准电压是120伏。
如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。
为了澄清这一问题，了解一些有关电压的知识会很有帮助。
电压是一种表示电势能差额的度量单位。
电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。
这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。
因此，您可以将电压看作是电压力的度量单位。
我们稍后将了解到，有各种因素可以引起电压的短暂上升。
●当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰●当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。
如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。
这种效果与向水管施加过大水压十分相似。
如果水压过大，水管将会爆裂。
如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。
实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。
增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。
浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
浪涌保护器3技术参1
7.可附加遥讯报警装置
8.阻燃PBT外壳材料
技术参数
型号
最大持续
工作电压
Uc～(V)
直流参数
电压
V1mA(V)
标称放电
电流In（kA）8/20μs
最大放电电流Imax（kA）8/20μs
电压保护水平
Up（kV）
CJP25
(MOV-D)
275
430
10
25
1.2
320
510
1.35
385
620
1.5
NPE-D
255
500
1.2
MOV-D与NPE-D可组合成零地保护组合，也称为“3P+N”保护模式
适用范围
Imax为25kA的CJP/MOV系列电涌保护器，适用于交流50Hz/60Hz，220V/380V供电系统末端用电设备雷击或过电压的保护。如信息网络、智能设备、民用建筑等。
特点
1.残压低，漏电流小
2.响应时间≤25nS
3.工作环境－40℃－+85-℃
4.热脱扣/熔断功能，响应速度快
5.插拔式模块化结构，安装/更换方便

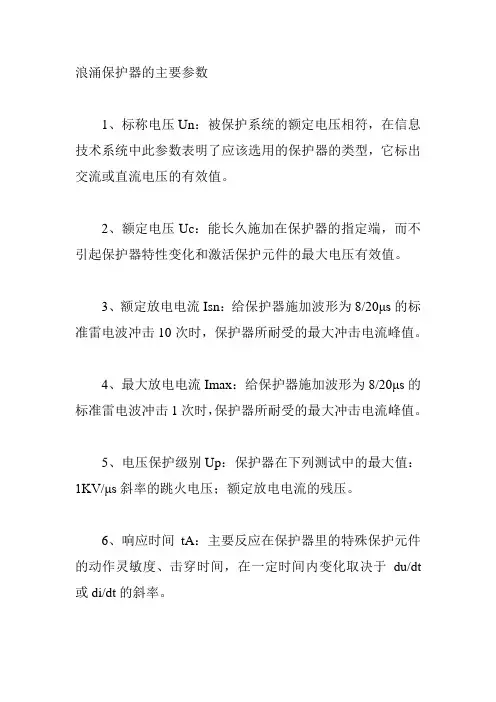

浪涌保护器的主要参数
浪涌保护器的主要参数1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt 或di/dt的斜率。
7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
9、回波损耗Ar：表示前沿波在保护设备(反射点)被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
10、最大纵向放电电流：指每线对地施加波形为8/20μs 的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流：指线与线之间施加波形为8/20μs 的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。
通常称为“系统阻抗”。
13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。
14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。
浪涌保护器的相关参数
浪涌保护器参数--SDP1、标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的电涌保护器的类型,它标出交流或直流电压的有效值。
2、额定电压Uc:能长久施加在电涌保护器的指定端,而不引起保护器特性变化与激活保护元件的最大电压有效值。

3、额定放电电流Isn:给电涌保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,电涌保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up:电涌保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。
6、响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs:表示在一秒内传输多少比特值,单位:bps;就是数据传输系统中正确选用浪涌保护器的参考值,防雷器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae:在给定频率下电涌保护器插入前与插入后的电压比率。
9、回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例,就是直接衡量保护设备同系统阻抗就是否兼容的参数。
10、最大纵向放电电流:指每线对地施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流:指线与线之间施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
12、在线阻抗:指在标称电压Un下流经保护器的回路阻抗与感抗的与。
通常称为“系统阻抗”。
13、峰值放电电流:分两种:额定放电电流Isn与最大放电电流Imax。
14、漏电流:指在75或80标称电压Un下流经保护器的直流电流。
