试验四 界限含水量试验
路基填料试验检测标准
路基填料试验检测标准1.6.1技术指标包括:界限含水量、颗粒分析、CBR值1.6.2技术要求〔1〕土质路堤填料①含草皮、生活垃圾、树根、腐殖质的土严禁作为路基填料。
②淤泥、泥炭、冻土、有机质含量大于5%的土、膨胀土及含水量超过规定的土不得直接用于填筑路基；确需使用时，必需承受技术措施进展处理，经检验符合设计要求前方可使用。
③液限大于 50%，塑性指数大于 26、含水量不适宜直接压实的的细粒土，不得直接用于填筑路基；需要使用时，必需承受技术措施进展处理，经检验符合设计要求前方可使用。
④粉质土不宜直接填筑于路床，不得直接填筑于浸水局部的路堤及冰冻地区的路床。
⑤湿黏土、红黏土和中、弱膨胀土作为填料时，液限在40%～70%之间且 CBR 值符合表 10 规定。
但不得用于路床区填料，碾压时填料稠度掌握在 1.1～1.3 之间。
⑥利用粉煤灰填筑路堤时，烧失量宜小于 20%，粉煤灰的粒径宜在 0.001～1.18mm 之间，小于 0.075mm 颗粒含量宜大于45%。
填料应用部位填料最小强度〔CBR〕〔%〕填料最大〔路床顶面以下部高速大路、二级及二级以粒径位〕〔m〕一级大路下大路〔mm〕上路床〔0～0.30〕下路床〔0.30～0.80填〕方上路堤路〔0.80～1.50基〕下路堤〔＞1.50〕3.0 2.0 150* 零填及0～0.30 8.0 6.0 100 挖方路0.30～0.基5.0 1.0 100 80⑦路基填料最小强度和最大粒径应符合表 15 要求：路基填料最小强度和最大粒径要求表158.0 6.0 1005.0 1.0 1001.0 3.0 150注：*不适应填石路堤(2)填石路堤填料①膨胀岩石、易溶性岩石不宜直接用于路堤填筑，强风化岩石料、崩解性岩石和盐化岩石不得直接用于路堤填筑。
②利用红砂岩作为路基填料，在施工前必需对红砂岩进展烘干岩块浸水崩解试验和单轴抗压强度试验，以区分红砂岩类别，按设计要求使用。
界限含水率测定土工试验报告书
土工实验报告学院：姓名（学号）：实验内容：界限含水率测定实验日期：指导老师：（一）试验目的与要求掌握光电液、塑限联合测定仪测定界限含水率的方法，测定细粒土的塑、液限，划分土类、计算塑性指数，供设计、施工使用。
各含水率测定按照SL237-003-1999《含水率试验》的烘干法进行。
（二）试验原理液限是土由可塑状态过渡到流动状态的界限含水量，而塑限是土从塑性状态转变成半固体状态的界限含水量。
土随含水量由小变大，分别由固体状态向半固体状态，可塑状态和流动状态过度，而抗剪强度亦由大逐渐变小。
把一定重量的圆锥体放入土中，由于土的抗剪强度，圆锥体在自重作用下只能下沉一定的深度。
经过反复试验，用圆锥体测定不同含水量的下沉深度，证明在双对数坐标上含水量与下沉深度成线性关系。
（三）引用标准GB/T15406-94《土工仪器的基本参数及通用技术条件》第一篇：室内土工仪器。
SL113-95《光电式液塑限联合测定仪校验方法》。
SL237-003-1999《含水率试验》。
SL237-004-1999《密度试验》。
（四）适用范围本实验适用于粒径小于0.5mm及有机质含量不大于总质量5%的土。
（五）主要仪器设备1. 光电液、塑限联合测定仪，如下图：2. 天平：称量200g，感量0.01g。
（六）实验步骤1. 试样制备（1）采用天然含水量试样或风干试样，当试样中含有粒径大于0.5mm的土粒和杂物时，过0.5mm筛。
（2）取0.5筛下的代表性试样20g，分成三份，放入盛土皿中，加不同数量的水，制成不同稠度的的试样。
三个试样的含水量尽量分别接近于液限、塑限和二者之间的中间状态，将试样调匀，用保鲜膜包裹，湿润过夜。
2. 将制备的样品搅拌均匀，填入试样杯中，对较干的试样应充分搓揉，密实地填入试样杯中（分三层压实），填满后用刮刀刮平表面。
3. 调节联合测定仪的调平底脚螺丝，使水平气泡在圆心位置。
4. 将试样杯放在联合测定仪的升降座上，在圆锥上涂一层凡士林，接通电源，使电磁铁吸住圆锥体。
界限含水率试验
2020/5/13
3
实验步骤
试验采用天然含水率试样，当土样不均匀时，也允许采用风干试样；当 试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm筛；采用天然含水 率土样时，取代表性试样约250g；采用风干试样时，取过0.5mm筛的代表性 试样约200g，用纯水将土样调成均匀膏状，放人调土皿，浸润过夜； 将试样充分调匀后，填人试样杯中。填样时不应有孔隙，填满后刮平表 面；
2020/5/13
1
实验用仪器及材料
液塑限联合测定仪：圆锥仪，锥质量为76g，锥角300 ；读数显示为光电 式；试样杯，直径40~50mm，高30~40mm； 天平：称量200g，感量为0.0lg； 烘箱； 其他：干燥器(用氯化钙为干燥剂)、铝称量盒、调土刀、小刀、毛玻璃 板、滴管、吹风机、孔径为0.5mm的标准筛、研钵等设备。
2020/5/13
6
实验结论
请你把前面提到的四个问题的看法，或你对实验结果的有关意见作为实 验感受记录下来。
2020/5/13
7
备注和说明
2020/5/13
8
附图
附件
2020/5/13
9Leabharlann 附表附件2020/5/13
10
将全部试样再加水或吹干并调匀，重复以上步骤分别测定第二点、第三 点试样的圆锥人土深度及相应的含水率；
将圆锥人土深度及相应的含水率在双对数坐标上绘制关系曲线，求得圆 锥人土深度为17mm及2mm时的相应含水率为液限及塑限；
2020/5/13
4
数据记录
原始数据记录纸统一采用规定的实验报告纸； 原始数据纸上应该体现以下内容：实验项目名称、实验人姓名、实验日 期、指导教师签名；最重要的一条是实验原始数据应有对应的表明数据代 表的含义的项目名称。
土的界限含水率试验
第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。
二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。
圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。
前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。
三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。
图3-1锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。
3、放锥(1)在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。
(2)放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志),则认为这时的含水率就为液限。
若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。
4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。
试验四界限含水量试验
试验四 界限含水量试验概述粘性土的状态随着含水量的变化而变化，当含水量不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水量称为界限含水量。
土从流动状态转到可塑状态的界限含水量称为液限ωL；土从可塑状态转到半固体状态的界限含水量称为塑限ωP；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时人界限含水量称为缩限ωS。
土的塑性指数I P是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此粘性土常按塑性指数进行分类。
土的液性指数I L是指粘性土的天然含水量和塑限的差值与塑性指数之比，液性指数可被用来表示粘性土所处的软硬状态，所以土的界限含水量是计算土的塑性指数和液性指数不可缺少的指标，土的界限含水量还是估算地基土承载力待的一个重要依据。
界限含水量试验要求土的颗粒粒径小于0.5mm，且有机质量不超过5%，且宜采用天然含水量的试样，但也可采用风干试样，当试样中含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm的筛。
一、液限试验液限是区分粘性土可塑状态和流动状态的界限含水量，测定土的液限主要有圆锥仪法、碟式仪法待试验方法，也可采用液塑限联合温室法测定土的液限。
(一)圆锥仪液限试验圆锥仪液限试验就是将质量为76g的圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入10mm深度，此时试样的含水量就是液限。
图4-1 锥式液限仪1.仪器设备(1)圆锥液限仪(图4-1)，主要有三个部分：①质量为76g且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10 mm处有环状刻度；②且金属材料或有机玻璃制成的试样杯，直径不小于40 mm，高度不小于20 mm；③硬木或金属制成的平稳底座；(2)称量200g、最小分度值0.01 g的天平；(3)烘箱、干燥器；(4)铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5 mm 的标准筛、研钵等设备。

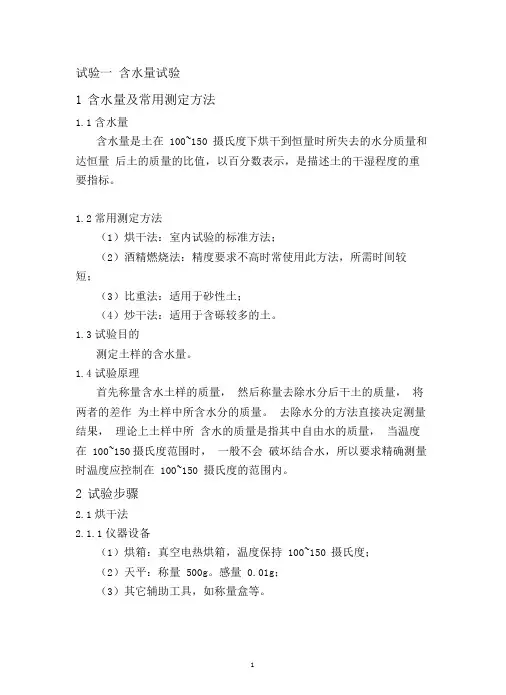

含水量试验
试验一含水量试验1含水量及常用测定方法1.1含水量含水量是土在100~150 摄氏度下烘干到恒量时所失去的水分质量和达恒量后土的质量的比值，以百分数表示，是描述土的干湿程度的重要指标。
1.2常用测定方法（1）烘干法：室内试验的标准方法；（2）酒精燃烧法：精度要求不高时常使用此方法，所需时间较短；（3）比重法：适用于砂性土；（4）炒干法：适用于含砾较多的土。
1.3试验目的测定土样的含水量。
1.4试验原理首先称量含水土样的质量，然后称量去除水分后干土的质量，将两者的差作为土样中所含水分的质量。
去除水分的方法直接决定测量结果，理论上土样中所含水的质量是指其中自由水的质量，当温度在100~150摄氏度范围时，一般不会破坏结合水，所以要求精确测量时温度应控制在100~150 摄氏度的范围内。
2试验步骤2.1烘干法2.1.1仪器设备（1）烘箱：真空电热烘箱，温度保持100~150 摄氏度；（2）天平：称量500g。
感量0.01g；（3）其它辅助工具，如称量盒等。
2.1.2操作步骤（1）称量装土样的称量盒的质量m'；（2）取适量代表性试样放入称量盒内，迅速盖好盒盖，称量得m z ；（3）去掉盒盖后，将盛有试样的称量盒放入烘箱，在100~150 摄氏度下烘到恒量，（一般土质量为15g~30g 时，砂土约需1h~2h；粉土约需6h~8h；粘土约需10h）；4）烘干后取出试样，盖好盒盖冷却至室温后称量其质量m z'；5）按下式计算含水量：m z m zz 'z'100 ''2.1.3 试验数据整理含水量试验工程名称试验者试验方法计算者试验日期校核者2.2酒精燃烧法2.1.1仪器设备（1）酒精：纯度95%以上；（2）天平：称量200g。
感量0.01g；（3）其它辅助工具，如称量盒、滴管、调土刀、火柴等。
2.1.2操作步骤（1）称量装土样的称量盒的质量m'；（2）取适量代表性试样放入称量盒内，迅速盖好盒盖，称量得m z ；（3）去掉盒盖后，滴入酒精直至出现自由液面为止，点燃酒精完全燃烧（燃烧次数为三次）；（4）盖好盒盖冷却至室温后称量其质量m z'；5）按下式计算含水量：3 思考题（1）测定含水量试验中，烘干温度为什么要控制在 100~150 摄氏度的范围 内？（2）烘干法与酒精燃烧法相比，各自的优缺点是什么？ （3）称量湿土质量时，为什么迅速盖好盒盖？土样编 号土样说 明盒号 盒质量 盒+湿 土质量盒+干 土质量湿土质 量干土质 量含水量 平均值工程名称 试验方法 试验日期试验者 计算者 校核者mz 'mz' 100 m z m2.1.3 试验数据整理含试验（4）测定含水量试验中，同一土样的两个试样含水量差值超过2%，问测量结果是否合理？若合理，请说明理由。
土力学试验指导书
一、目的：在于测定土的含水量，与其他试验配合，从而计算土的干容重、稠度、孔隙比、饱和度等；并借以计算地基土的计算强度。
二、原理：（一）含水量为土所含有水分的质量和干土粒质量比，用百分数表示。
（二）试验方法有很多种，如烘干法，酒精燃烧法、炒干法等等。
我们介绍一般采用的烘干法及酒精燃烧法。
1、烘干法是室内常用的方法，其温度能控制。
此法适用于有机物含量不超过土重5%的土，如有机物含量在5—10%间的土，仍采用本法时应在记录中注明。
2、酒精燃烧法是野外勘察和施工控制时采用，是数量不多,且受时间和条件限制时的快速测定方法。
其适用于粘性土及砂土。
三、仪器设备（一）烘干法：烘箱（100—105℃恒温）；（二）酒精燃烧法：酒精（浓度96%以上），滴管、火柴、大头针；其他：天平（秤量100克，感量0.01克）称量盒、削土刀、干燥器等。
四、操作程序（一）烘干法1、选取有代表性的试样约15—30克（砂土少取）置于称量盒中，清除称量盒外边附着的残土，立即加盖称重，准确至0.01克。
2、打开盒盖，放入烘箱。
在温度100—105℃以下烘至恒重，移入干燥器，冷却至室温时取出加盖称重。
准确至0.01克注：在一般情况下使用电热烘箱所需要烘干时间：⑴软湿的肥粘土约12小时；⑵可塑的粘性土约8小时；⑶砂类土约6小时。
3、酒精燃烧法（1）选取有代表性试样（粘性土约15克，砂土约20克）放入称量盒中称重，准确至0.01克。
（2）用滴管将酒精注入试样，充分润湿，直至盒中呈现自由液面为止。
为使酒精与土混合均匀，可将盒底轻轻在桌上敲击，或用大头针将土快凿开。
（3）点着酒精，燃至火焰熄灭，待冷却一分钟左右，重复加酒精点燃（粘土烧三次，砂土烧两次）（4）最后一次火熄后加盖，待冷却到室温时称重，准确至0.01克。
五、计算（一）按下式计算含水量W% %100%0221⨯--=g g g g W 式中：g 1_称量盒加湿土重, 克;g 2_称量盒加干土重, 克;g 0_称量盒重, 克.计算至0.1%.（二）本试验进行二次平行测定,取其算术平均值,以整数(%)表示;如系风干土,以一位小数(%)表示.其平行差值依含水量不同,不得大于下列规定:含水量(%) 允许平行差值(%)5以下 0.340以下 140以上 2一、目的：在于测定土的密度，与其他试验配合，从而计算干密度，孔隙比、饱和度；以及地基的计算强度。
第十一章 如何用四阶段抽水试验判断井体状况
第十一章如何用四階段抽水試驗判斷井體狀況？無論是地下水生產井或是地下水位觀測井都會有抽水。
對於大部份的生產井而言，抽水是獲得地下水唯一的方法，但是在抽水的水位變化與抽水量之間的關係，可以測得含水層重要參數，如導水係數、滲透係數（transmissivity）、井比容量（specific capacity）等。
另外在井使用時間，也可以由抽水試驗判斷井體淤塞狀況，進而判斷是否需要進行洗井，或是洗井後用抽水試驗判斷是否井體已經恢復正常出水，或是判斷井體已經無法恢復使用功能而需要以套管處理或淪為廢井。
由抽水試驗判斷井體阻塞程度是為最直接、最傳統判斷井體水力狀況方法。
抽水試驗判斷井體水力狀況最常用的方法是四階段變流量抽水法，或簡稱為四階段洩降法（four step-draw down test）。
這個方法是以一定的抽水流量抽地下水，並且記錄在不同時間的水位，這個抽水階段稱為第一級。
連續抽水一個小時以後，再增加抽水量，也是定時測定地下水位，這一階段抽水為第二段，而又再增加抽水量二次，稱為第三級與第四級抽水。
四級抽水試驗的理論根據當進行抽水時，井中水位的洩降（S w）並不代表含水層中水位的洩降（S l），從圖11-1中可知在抽水時地下水位的變化，尤其是在抽水時地下水位洩降現象進入井體時的情形，也因此可用其關係表示為：S w＝S l＋S t .............................................................................................. (11-1) 其中，S t為抽水時含水層的水流經礫石圈與濾水層時，因著水頭能－103 －－ 104 －圖11-1 抽水時地下水位變化量的損失，所產生的水位洩降者。
S l 的水位洩降是指在流體層流（laminar flow ）的情況下，因水流流經地下孔隙時所耗之能量，因為層流符合傳統流體力學的假設，所以有理論可以推導。
项目四 含水率试验内容
31245图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座项目六 液限和塑限试验一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。
土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。
土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。
界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。
二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。
这里介绍圆锥仪液限试验。
圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入土中10mm 深度，此时试样的含水率就是液限。
1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；（2）称量200g 、最小分度值0.01g 的天平； （3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研体等设备。
2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
界限含水率的测定及数据处理方法
界限含水率的测定及数据处理方法发布时间：2022-01-11T01:14:45.823Z 来源：《工程管理前沿》2021年第22期作者：张芹1 赵延平2通讯作者[导读] 本文介绍了土体界限含水率常规的测试方法，分别为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。
其中，液塑限联合测定法应用最为广泛。
张芹1 赵延平2通讯作者1.广西建筑新能源与节能重点实验室，桂林理工大学（广西桂林 541004)2.桂林航天工业学院 (广西桂林 541004）摘要：本文介绍了土体界限含水率常规的测试方法，分别为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。
其中，液塑限联合测定法应用最为广泛。
利用EXCEL表格中函数与数据处理功能，基于液塑限联合测定法，建立了界限含水率的数据处理方法。
关键词：界限含水率，测定方法，数据处理1 前言土的界限含水率又称稠度界限，主要包括缩限WS、塑限WP和液限WL，代表土体从一种状态进入到另一种状态的分界含水量。
界限含水率的测定是最基本的土工试验项目，它与土的大多数工程性质息息相关，如：渗透性、压缩性意见抗剪强度等。
如何准确的测定土的界限含水率对于判断土体的性质显得尤为重要。
2 界限含水率的测定方法根据《土工实验方法标准》（GB/T50123-2019），界限含水率常用的测试方式分为四类，分为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。
由于土颗粒的大小对测试结果会产生一定效果的影响，进行试验前均需对土体进行筛分，只取0.5mm筛孔以下的土体使用。
碟式液限法以碟式仪槽底土样合拢所需的击数和含水率之间的关系绘制液限曲线图，取25击次所对应的含水率为液限。
搓滚塑限法又称搓条法，是将土体搓成3mm粗细的土条且表面刚开始出现螺旋状裂纹，则认为其对应的含水率正好为塑限。
该方法受人为因素较大，只适用于工程上粗略且快速的评估土的塑限。
收缩皿缩限试验是通过收缩试验得到线缩率-含水率关系曲线，分别作其线性收缩段和收缩稳定水平段的切线，两条直线交点所对应的含水率即为所求缩限。
土工实验指导书
土力学实验指导书攀枝花学院土木实践教学中心目录实验总则一、土样采取二、密度实验三、含水率实验四、界限含水率实验五、相对密度实验六、击实试验七、压缩试验八、直接剪切试验九、渗透试验实验总则一、土工试验成绩单独评定,占理论课比重大概在20%左右。
二、实验注意事项：1、实验前学生必须预习实验原理实验指导书及实验报告的具体内容,准备思考题,编写实验提纲,不预习者,不准进行实验。
不计实验成绩。
2、实验过程中学员应独立操作,认真思考,培养严格的科学作风。
3、实验过程中应注意技术安全,不得任意使用与本次实验无关的仪器设备,或任意搬动电门开关,以免造成事故。
4、爱护仪器,节约用水用电,注意实验室整洁。
实验完毕应清理仪器设备,打扫卫生。
5、原始记录不要随便涂改，试验报告要文字工整,计算正确,图表清晰,按要求写出分析说明,按时上交。
1、《土工试验规程》（SD128-88）2、《土工实验方法标准》（GB/T50123-1999）一、土样采取（一）实验要求与说明土样是从土场、地基各部位取出的代表样品。
根据实际工程需要可取原状土样或扰动土样。
如果测定天然土基的性质则需取原状土样，即其天然结构未遭破坏，并具有天然含水量的土样。
扰动土样即指结构破坏了的土样，凡是填方工程如土坝，土堤，土围堰等可取扰动土样。
取样的的大小和数量根据各部分土在总量中的比例按权数确定按实际需要定。
[参阅《土工试验规程》]。
采样的土样需注明采取日期，土层部位，采土人员，并进行土样编号。
（二）原状土的采取工程中一般有浅层和深层两种办法。
浅层取样是在天然地面，地基的探坑，平洞内采取。
操作方法如图1-1所示。
首先在土上画一个直径大于15公分的圆，将圆以外的土削去，作成一个高30公分的土柱并将取土筒套在土柱上，其次即将土柱齐根切断、修平地面，盖上镀锌铁皮盖，再用浸好熔化石蜡的纱布条缠封缝隙，在布条上浇上熔化的石蜡以保持土样的天然状态和含水量。
深层原状土样的采取是在钻孔内利用取土器进行。
土工试验测试技术—界限含水率试验
试验步骤
液、塑限联合测定试验：
4 将全部试样再加水或吹干 并调匀，重复本条3至5款的 步骤分别测定第二点、第三点 试样的圆锥下沉深度及相应的 含水率。液塑限联合测定应不 少于三点。（注：圆锥入土深 度 宜 为 3~4mm ， 7~9mm ， 15~17mm。本实验课建议做 四点）
圆锥下沉深度与含水率关系曲线
4、计算含水量：w=(g1-g2)/(g2-g0)X100%
成果分析
液、塑限联合测定试验： 1 以含水率为横坐标，圆锥入土深度为 纵坐标在双对数坐标纸上绘制关系曲线， 如图2所示。三点应在一直线上如图中A 线。当三点不在一直线上时，通过高含 水率的点和其余两点连成二条直线，在 下沉为2mm处查得相应的2个含水率，当 两个含水率的差值小于2％时，应以两点 含水率的平均值与高含水率的点连一直 线如图中B线，当两个含水率的差值大于、 等于2％时，应重做试验。 2 在含水率与圆锥下沉深度关系图上查 得 下 沉 深 度 为 10mm 所 对 应 的 含 水 率 为 10mm液限，查得下沉深度为2mm所对应的 含水率为塑限，取值以百分数表示，准 确至0. 1％。
塑限试验： 搓条法
毛玻璃，试样盒，天平，吸耳球，吹风机，烘 箱，抹布等
试验方法与仪器设备
液、塑限联合测定：
锥式液限仪、液、塑限联合测 定仪（图1）、毛玻璃板、小 平铲、土工刀、试样盒、天 平、恒温烘箱、纯水、吸耳 球、吹风机、小铁筐、抹布 等。
试验步骤
液限试验：
1、用小平铲和土工刀将土试样在毛玻璃上搅拌 均匀，将泥料装入试样杯。装料时可用土工刀 分层装入试样杯。在装料过程中，注意勿使土 内聚集空气，并不时予以轻敲，以除去杯内气 泡。然后用土工刀将多余的土料刮去，使其与 杯口齐。 2、将落锥用布擦净，并用少量的凡士林涂于锥 身及尖端。 3、提住锥体的手柄，使圆锥垂直、轻轻地放在 土样表面上（尖端刚与泥面接触），任其自身 重量沉入土中。
试验四 界限含水量试验
试验四 界限含水率试验1 界限含水率及常用测定方法1.1 界限含水率 1.1.1界限含水率细粒土由于含水率的不同，分别处于流动状态、可塑状态、半固体状态和固体状态。
液限L ω是细粒土呈可塑状态的上限含水率，即土体含水率若超过液限，土体则处于流动状态；塑限P ω是细粒土呈可塑状态的下限含水率，即土体含水率若低于塑限，土体则处于半固体状态；缩限s ω是细粒土从半固体状态过渡固体状态时体积不在收缩的含水率。
1.1.2塑性指数、液性指数塑性指数P I 用来描述土的塑性大小，习惯上用不带百分号的数值表示，由下式计算：P L P I ωω-=液性指数L I 用来表示天然含水率与界限含水率的关系，由下式计算：PL PL I ωωωω--=1.2 常用测定方法常用的方法有搓条法、蝶式液限仪、平衡锥式液限仪、液塑限联合测定等方法。
此次试验采用液塑限联合测定的方法。
1.3试验目的测定细粒土的液限、塑限含水率及其塑性指数P I 、液性指数L I 的确定。
1.4试验原理液塑限联合仪的圆锥下沉深度h 与含水率%ω在对数坐标中呈线性关系，即：b k h +=)01.0lg(lg ω2 液塑限联合试验步骤2.1 仪器设备（1）光、电式液塑限联合测定仪；（2）天平：称量200g。
感量0.01g；（3）式样杯：内径40mm，高30mm（4）其它：烘箱、干燥缸、铝盒、调土刀、筛网（0.5mm）、凡士林或润滑油、纯水等。
2.2 操作步骤（1）液塑限联合试验原则上采用天然含水率的土样制备式样，但也可用干土制备式样。
首先取土并去除土样中大于0.5mm的土颗粒。
；（2）按下沉深度约为4~5mm，9~10mm和16~18mm范围制备不同稠度的土膏，静置在保湿缸中，静置时间视含水率大小而定，一般为24h；（3）将土膏用调土刀充分调拌均匀，密实的填入式样杯中，刮平表面后放在仪器底座上；（4）取出圆锥仪，在锥体表面涂上凡士林或润滑油；（5）接通电源，使电磁铁吸稳锥体；（6）调节屏幕准线，使初始读数位于零刻度处；（7）调节升降座，使锥体刚好接触土面；（8）断开电磁铁电源，使圆锥仪在自重下沉入土内，5s后读取下沉深度并记录；（9）将试样取出10g左右，测定其含水率；（10）重复（3）~（9）步，做完其余两个试样。
界限含水量试验方法的对比
验法和液 、 塑限联合测定 法。试验 的 目的是 测定细粒土 的液 限和 １ ２ 液 塑 限联 合测 定法 （ 以下 简称 Ｆ ） ２ 塑 限， 划分 土类 ， 计算塑性指数 ， 而提供黏性 土的工程分类 的依 从 联合 测定法 的理论基础是 圆锥下沉深度 ｈ与相应含水量 ∞
据和评价其工程性质 ， 验适用 于小于 ０ ５ｍｉ 试 ． ｎ颗粒 组成 的与有 在双对数坐标纸上具有直线关系。依据土样在可塑状态 范围内
界 限 含 水 量 试 验 方 法 的 对 比
商和 辉
摘
林 伟 清
要： 对碟 式仪液 限法、 滚搓法塑限法和液、 塑限联合 测定 法进 行 了对 比分析 ， 结果表 明碟 式仪 液限法、 滚搓 法塑限法
人为因素影响很大， 所得成果的再现 性和可 比性较差 ， 而液 、 塑限联合测定法易于掌握， 采用 电磁 落锥 可减少人为 因素 的 影响 ， 具有较好 的成果再现 性和精度 。 关键词 ： 限含水量 ， 限， 界 液 塑限， 塑 限联合测定 液、
［ ］ Ｊ Ｇ １ １２ ０ ， １ Ｔ ０ —０ ３ 公路 工程技术标准［ ］ ３ Ｓ．
［ ］ Ｊ Ｇ Ｉ ０２ ０ ， 路 桥 涵 设计 通 用规 范 ［ ］ ３ Ｔ ６ —０ ４ 公 ３ Ｓ．
按上述要求配制 的施 工混凝 土坍落 度 、 易性 、 和 抗压强度 都 ［ ］ Ｊ Ｇ Ｅ ０２ ０ ， ２ Ｔ ４ —０ ４ 公路 工程质量检验评定标准［ ］ Ｓ． 能满足设计要求 。 施 工质量 的优 劣直接关 系到桩基 和围护工程 质量 ， 关系到整 ［ ］ Ｊ Ｊ ４— ０公 路 桥 涵施 工技 术 规 范［ ］ ４ Ｔ １２ ０ ， Ｆ Ｓ． 个工程 的质 量 ， 因此 ， 要正 确地选用科 学合 理 的施 工工艺 。洛清 ［ ］ 曾卫兵 ， ５ 龚志刚． 浅谈钻孔灌注桩质量监 理控制要 点［ ］ 山 Ｊ． 江大桥 桩基钻孔灌注桩单桩静载试压达到全部优 良。
界限含水率试验解析
成果分析
液、塑限联合测定试验： 1 以含水率为横坐标，圆锥入土深度为 纵坐标在双对数坐标纸上绘制关系曲线， 如图2所示。三点应在一直线上如图中A 线。当三点不在一直线上时，通过高含 水率的点和其余两点连成二条直线，在 下沉为2mm处查得相应的2个含水率， 当两个含水率的差值小于2％时，应以两 点含水率的平均值与高含水率的点连一 直线如图中B线，当两个含水率的差值大 于、等于2％时，应重做试验。 2 在含水率与圆锥下沉深度关系图上查 得下沉深度为10mm所对应的含水率为 10mm液限，查得下沉深度为2mm所对 应的含水率为塑限，取值以百分数表示， 准确至0. 1％。
试验步骤
液限试验： 4、若锥体经15秒钟自由落入试样的深度恰为 10毫米时，即表示达到液限。若小于10毫米， 则表示土中含水量低于液限。此时需加入少量 的水于试样中，重新拌和，然后重复试验其落 入深度。如锥体落入深度大于10毫米，则表示 土中含水量大于液限，需取出土样重新搅拌风 干（差距较大时可借助吹风机吹干，但要边吹 边搅拌）。 5、可事先在小平铲上制成适当大小的土饼（密 实、表面平滑、厚度大于10毫米），用落锥检 验其稠度大致情况（以平衡锥下落深度为准）， 然后才正式试验。
界限含水率试验
——液限和塑限
界限含水率试验
1. 试验目的 2. 试验原理 3. 试验方法与仪器设备 4. 操作步骤 5. 成果整理
试验目的
为了确定粘性土由流动状态，可 塑状态和半固体状态、固体状态 相互转化时的分界含水率。
它是土工试验中的基本指标之一。 为划分土类，计算天然稠度，塑 性指数IP，液性指数IL，供工程设 计和施工之用。
试验原理
由于含水率不同，土体分别处于流动状态、可塑状态、 半固体状态、固体状态。
界限含水率试验
界限含水率试验（液、塑限联合测定法）一、目的细粒土由于含水率不同，分别处于流动状态，可塑状态、半固体状态和固体状态。
液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。
本试验是测定细粒土的液限和塑限含水率，用作计算土的塑性指标和液性指数，以划分土的工程类别和确定土的状态。
二、试验方法1、含水率：采用烘干法测定。
将土在105℃～110℃下烘至恒量，所失去的水质量与干土质量的比值，即为土的含水率，用百分比表示。
2、液、塑限：采用液、塑限联合测定法测定。
用光电式液限、塑限联合测定仪（见图1-1）测定土在三种不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上查得圆锥入土深度为17mm（水利规范、土工试验方法国标GB/T50123－1999）或10mm（建筑地基基础设计规范）处相应含水率为液限，入土深度为2mm处的相应含水率为塑限。
三、仪器设备1、光电式液限、塑限联合测定仪（图1－1），由装有透明光学微分尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯组成。
圆锥质量76克，锥角30度，光学微分尺精确分度为0.1mm。
试样杯：内径不小于40mm，杯高不小于30mm。
2、天平，称量200g，最小分度值0.01g。
3、其它：烘箱、铝盒、调土刀、刮土刀、蒸馏水滴瓶、凡士林等。
四、试验步骤1、本次试验原则上应采用天然含水率的土样进行，也允许用风干土制备土样，土样过0.5mm筛后，喷洒配制一定含水率的土样，然后装入密闭玻璃广口瓶内，润湿一昼夜备用（土样制备工作实验室已预先做好）。
2、将已制备好的土样取出，放在搪瓷碗中加水或电吹风吹干并调匀后，密实地装入试样杯中（土中不能有孔洞），高出试样杯口的余土，用刮土刀刮平，随即将试样杯放在升降底座上。
3、接通电源，按下“开”按钮，把装有透明光学微分尺的圆锥仪，在锥体上抹以薄层凡士林，使电磁铁吸稳固锥仪。
并使光学微分尺垂直于光轴（可从屏幕上观察，刻度线清晰，并在屏幕居中位置）。
土的界限含水率试验
第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。
二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。
圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。
前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。
三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。
图3-1锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。
3、放锥(1)在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。
(2)放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志),则认为这时的含水率就为液限。
若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。
4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验四、界限含水量试验粘性土的状态随着含水量的变化而变化，当含水量不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水量称为界限含水量。
土从流动状态转到可塑状态的界限含水量称为液限ωL；土从可塑状态转到半固体状态的界限含水量称为塑限ωP；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时人界限含水量称为缩限ωS。
土的塑性指数I P是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此粘性土常按塑性指数进行分类。
土的液性指数I L是指粘性土的天然含水量和塑限的差值与塑性指数之比，液性指数可被用来表示粘性土所处的软硬状态，所以土的界限含水量是计算土的塑性指数和液性指数不可缺少的指标，土的界限含水量还是估算地基土承载力待的一个重要依据。
界限含水量试验要求土的颗粒粒径小于0.5mm，且有机质量不超过5%，且宜采用天然含水量的试样，但也可采用风干试样，当试样中含有粒径大于0.5mm的土粒或杂质时，应过0.5mm的筛。
一、液限试验液限是区分粘性土可塑状态和流动状态的界限含水量，测定土的液限主要有圆锥仪法、碟式仪法待试验方法，也可采用液塑限联合温室法测定土的液限。
(一)圆锥仪液限试验圆锥仪液限试验就是将质量为76g的圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入10mm深度，此时试样的含水量就是液限。
图4-1 锥式液限仪1.仪器设备(1)圆锥液限仪(图4-1)，主要有三个部分：①质量为76g且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10 mm处有环状刻度；②且金属材料或有机玻璃制成的试样杯，直径不小于40 mm，高度不小于20 mm；③硬木或金属制成的平稳底座；(2)称量200g、最小分度值0.01 g的天平；(3)烘箱、干燥器；(4)铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5 mm的标准筛、研钵等设备。
2. 操作步骤(1) 选取具有代表性的天然含水量土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干 后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
(2) 当采用天然含水量土样时，取代表性土样250g ，将试样放在橡皮板或毛玻璃板上用纯水将土样调成均匀膏状，然后放入调土皿中，盖上湿布，浸润过夜。
(3) 将土样用调土刀调拦均匀后，分层装入试样杯中，并注意土中不能留有空隙，装满试杯后刮去余土使土样与杯口齐平，并将试样杯放在底座上。
(4) 将圆锥仪擦拭干净，并在锥尖上抹一薄层凡士林，两指捏住圆锥仪手柄，保持锥休垂直，当圆锥仪锥尖与试样表面正好接触时，轻轻松手让锥体自由沉入土中。
(5) 放锥后约经5s ，锥体入土深度恰好为10mm 的圆锥环状刻度线处，此时土的含水量即为液限。
(6) 若锥体入土深度超过或小于10mm 时，表示试样的含水量高于或低于液限，应该用小刀挖去沾有凡士林的土，然后将试样全部取出，放在橡皮板或毛玻璃板上，根据试样的干 、湿情况，适当加纯水或边调拦边风干 重新拌和，然后重复(3)～(5)试验步骤。
(7) 取出锥体，用小刀挖去沾有凡士林的土，然后取锥也附近土样约10～15g ，放入称量盒内，测定其含水量。
锥式液限仪沉入土体中的几种情况如图4-2所示 。
图4-2 碟式液限仪沉入土体中的几种情况3. 成果整理按式(4-1)计算液限：式中 ωL ——液限(%)，精确至0.1%； m 1——干土加称量盒质量(g)； m 2——湿土加称量盒质量(g)； m 0——称量盒质量(g)。
液限试验需进行再次平均测定，并取其算术平均值，其平行差值不得大于2%。
4. 试验记录圆锥液仪液限试验记录见表4-1。
（二）、碟式仪液限试验碟式仪液限试验就是将土碟中的土膏，用开槽器将土膏分成两半，以每秒2次的速度将土碟由10mm 高度下落，当土碟下落击数为25次时，两半土膏在碟底的合龙长度恰好达到13mm ，此时试样的含水量即为液限。
1.仪器设备(1) 碟式液限仪，也称卡萨格兰德(Casagrande)液限(见图4-3)，主要由铜碟、支架及底座组成的机械设备以及调整板、摇柄、偏心轮、开槽器等构成；)14(%1000112-⨯--=m m m m L ω(2) 称量200g、最小分度值0.01g的天平；(3) 烘箱、干燥器；(4) 铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5 mm的标准筛、研钵等设备表4-1 圆锥液限试验记录表工程名称：试验者：工程编号：计算者：试验日期：校核者：图4-3 碟式液限仪2.操作步骤(1)碟式仪校准松开调整板的定位螺钉，以开槽器手柄的末端部分(直径10mm)作为度量尺寸，并垫在铜碟与底座之间，用调整螺钉将铜碟底与底座之间的落高调整到10 mm。
迅速转动铜碟摇柄，当蜗轮碰击从动器时，铜碟不动，并能听到轻微的声音，表明调整正确。
然后拧紧定位螺钉，调整板。
(2)碟式仪试验①试样的制备同圆锥仪试验操作步骤(1)，(2)。
②将制备好的试样充分调拌均匀后，平铺于碟式仪铀碟的前半部，并且用调土刀将位于铜碟前半部的试样刮成水平，使试样中心厚度为10 mm。
③以蜗形轮为中心，用开槽器从后至前沿铜碟直径针试样清晰的两半，形成V形槽，如图4-4所示。
图4-4 碟式液限仪试验划槽及合龙情况④以每秒两转的速度转动摇柄，使铜碟反复起落，其落高为10mm，坠击于硬橡皮座上，直至槽底两边试样的合龙长度为13 mm时，记录其击数，并在槽的两边取不少于10g 的试样，放入称量盒内，测定含水量。
⑤将试样从铜碟中全部取出，加入不同水量拌匀后，重复以上步骤测定槽底两边试样合龙长度为13mm时所的击数，试样宜为4～5个，槽底试样合龙所需要的击数宜控制在15～35击之间，并分别测定在各种击数下相应的含水量。
2. 成果整理按式(4-2)计算液限：%100⨯-=ddn n m m m ω （4-2） 式中 n ω——n 击下试样的含水量(%)，精确至0.1%；m n ——n 击下试样的质量(g)； m d ——试样的干土质量(g)。
以含水量为纵坐标，以击次对数为横坐标，在半对数坐标纸上绘制含水量与击次的关系曲线，如图4-5所示，然后在曲线上查得击数为25所对应的整数含水量即为试样的液限。
图4-5 液限曲线3. 试验记录碟式仪液限试验记录见表4-2。
表4-2 碟式液限试验记录表工程名称： 试验者： 工程编号： 计算者： 试验日期： 校核者：二、塑限试验塑限是区分粘性土可塑状态与半固体状态的界限含水量，测定土的塑限的试验方法主要是滚搓法。
滚搓法塑限试验就是用手在毛玻璃板上滚搓土条，当土条直径达3mm 时裂缝并断裂，此时试样的含水即为塑限。
1. 仪器设备(1) 200mm ×300 mm 的毛玻璃板；(2) 分度值0.02mm 的卡尺或直径3mm 的金属丝； (3) 称量200g 、最小分度值0.01g 的天平； (4) 烘箱、干燥器；铝制称量盒、滴管、吹风机、孔径为0.5mm 的筛、研钵等。
2. 操作步骤(1) 取代表性天然含水量试样或过0.5mm 筛的代表性风干试样100g ，放在盛土皿中，加纯水拌匀，盖上湿布，湿润静止过夜。
⑵ 将制备好的试样在手中揉捏至不粘手，然后将试样捏扁，若出现裂缝，则表示其含水量已接近塑限。
⑶取接近塑限含水量的试样8～10g ，先用手捏成手指大小的土团(椭圆形或球形)，然后再放在毛玻璃板上用手掌轻轻滚搓，滚搓时应以手掌均匀施压于土条上，不得使土条在毛玻璃板上无力滚动，在任何情况下土条不得有空心现象，土条长度不宜大于手掌宽度，在滚搓时不得从手掌下任一边脱出。
⑷当土条搓至3mm 直径时，表面产生许多裂缝，并开始断裂，此时试样的含水量即为塑限。
若土条搓至3mm 直径时，仍未断裂，表示试样的含水量高于塑限；或者土条直径在大于3mm 时已开始断裂，表示试样的含水量低于塑限，都应重新取样进行试验。
⑸取直径3mm 且有裂缝的土条3～5g ，放入称量盒内，随即盖紧盒盖，测定土条的含水量。
3. 成果整理按式(4-3)计算塑限式中 ωp ——塑限(%)，精确至0.1%；)34(%1000112-⨯--=m m m m p ωm1——干土、称量盒质量(g)；m2——湿土、称量盒质量(g)；m0——称量盒质量(g)。
塑限试验需进行再次平均测定，并取其算术平均值，其平行差值不得大于2%。
4.试验记录滚搓法塑限试验记录见表4-3表4-3 滚搓法塑限试验记录表工程名称：试验者：工程编号：计算者：试验日期：校核者：三、液、塑限联合测定法液、塑限联合测定法是根据圆锥仪的圆锥入土深度与其相应的含水量在双对数坐标上具有线性关系的特性来进行的。
利用圆锥质量为76g的液塑限联合测定仪测得土在不同含水量时的圆锥入土深度，并绘制其关系直线图，在图上查得圆锥下沉深度为10mm(或17 mm)所对应的含水良即为液限，查得圆锥下沉深度为2 mm所对应的含水量即为塑限。
图4-6液塑限联合测定仪1.仪器设备(1)液塑限联合测定仪，包括带标尺的圆锥仪、电磁铁、控制开关和试样杯。
图4-6所示的为光电式液塑限联合测定，圆锥质量为76g，锥角为30°；读数显示为光电式；试样杯内径为40～50mm。
高度为30~40mm。
(2)称量200g，最小分度值0.01g天平。
(3)烘箱、干燥箱。
(4)铝制称量盒、调土刀、孔径为0.5mm的筛、研体、凡士林。
2．操作步骤⑴原则上采用天然含水量土样，但也可以采用风干土样，当试样中含有粒径大于0.5mm 的土粒与杂物时应过0.5mm的筛。
⑵当采用天然含水量土样，取代表性试样250g；采用风干土样时，取过0.5mm筛的代表性试样200g，将试样放在橡皮板上用纯水调制成均匀膏状，放入调土皿，盖上湿布，浸润过夜。
⑶将制备好的试样用调土刀充分调拌均匀后，分层装入试样杯中，并注意土中不能留有空隙，装满试杯后刮去余土使土样与杯口齐平，并将试样杯放在联合测定仪的升降座上。
⑷将圆锥仪擦拭干净，并在锥尖上抹一薄层凡士林，然后接通电源，使电磁铁吸住圆锥。
(5)调节零点，使屏幕上的标尺调在零位，然后转动升降旋钮，试样杯徐徐上升，当锥尖刚好试样表面时，指示灯亮，立即停止转动旋钮。
(6)按动控制开关，圆锥则在自重下沉入试样，经5s后，测读显示在屏幕上的圆锥下沉深度，然后取出试样，挖去锥尖入土处的凡士林，取锥体附近的试样不少于10g，放入称量盒内，测定含水量。
(7) 将试样从试样杯中全部挖出，再加水或吹干 并调匀，重复以上试验步骤分别测定试样在不同含水量下的圆锥下沉深度。
液塑限联合测定至少在三点以上，其圆锥入土深度宜分别控制在3～4mm ，7～9mm 和15～17mm 。
