负控终端-智能终端-需求侧管理终端-大用户管理终端-智能化配变终端-智能配变终端
《35kV及以下客户端变电所建设标准》DGJ32J14-2005
DGJ江苏省工程建设标准DGJ32/J14－2005 35kV及以下客户端变电所建设标准2005年12月13日发布2006年1月1日实施江苏省建设厅审定发布江苏省经济贸易委员会前言本标准是为了规范我省用户变电所的建设，由江苏省电力公司组织编写。
在编写过程中，编制组认真总结了全省各地近几年来，在用户变电所建设上的经验，是遵照国家和我省有关对变电所建设的方针、政策，依据国家、江苏省相关规范、标准、导则，结合我省实际情况进行编制的。
本标准共分十五章及附录。
有关现行国家标准﹑行业（电力﹑建设）标准已做明确规定的，应遵照执行，一般不在本标准中列入。
本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。
在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。
本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准主要起草人员：李强﹑季强﹑吴洪振﹑文乐斌﹑陈林荣﹑毛士良﹑宋建刚﹑金农﹑张卫民﹑周晓梅﹑胡向阳﹑肖明﹑杨晓梅﹑王益新目次1 总则2 术语3 电气设计3.1 一般规定3.2 电气主接线3.3 变压器3.4 所用电源3.5 操作电源3.6 自备应急电源3.7 电测量仪表装置3.8 中性点接地方式3.9 电缆4 无功补偿装置5 电能质量和谐波管理6 电气设备选择6.1 污秽等级6.2 变压器6.3 高压开关柜6.4 高压电力电缆6.5 低压电力电缆及控制电缆6.6 高压电缆分支箱6.7 互感器6.8 高压熔断器6.9 低压设备7 电能计量装置8 负荷管理终端装置8.1 一般规定8.2 二次回路8.3 电源8.4 其他要求9 继电保护﹑二次回路及自动装置9.1 保护配置9.2 继电保护﹑控制装置配置及布置方式9.3 二次回路9.4 自动装置10 变电所的布置10.1 一般规定10.2 变电所的型式10.3 配电装置的布置11 电缆敷设12 通讯和远动13 防雷和接地14 土建14.1 一般规定14.2 荷载14.3 建筑物14.4 通风和照明15 施工及验收15.1 施工15.2 竣工验收附录：A 参考文献B 供电方案主要内容C 应提供设计文件和资料内容D 变电所工程竣工报告的主要内容E 常用电气主接线F 变电所电气捕鼠装置图G 本标准用词说明条文说明1 总则1.0.1为促进客户端变电所建设与社会经济发展、国家能源发展战略相协调，结合我省各地区经济发展和配电网现状，本着安全、经济、实用、适度超前的原则，特制定本标准。
国家电网公司网络与信息系统安全管理办法
国家电网公司网络与信息系统安全管理办法第一章总则第一条为加强和规范国家电网公司（以下简称“公司”）网络与信息系统安全工作,切实提高防攻击、防篡改、防病毒、防瘫痪、防窃密能力，实现网络与信息系统安全的可控、能控、在控,依据国家有关法律、法规、规定及公司有关制度,制定本办法。
第二条本办法所称网络与信息系统是指公司电力通信网及其承载的管理信息系统和电力二次系统。
第三条本办法适用于公司总(分）部及所属各级单位的网络与信息系统安全管理工作。
第四条网络与信息系统安全防护目标是保障电力生产监控系统及电力调度数据网络的安全,保障管理信息系统及通信、网络的安全,落实信息系统生命周期全过程安全管理，实现信息安全可控、能控、在控.防范对电力二次系统、管理信息系统的恶意攻击及侵害，抵御内外部有组织的攻击，防止由于电力二次系统、管理信息系统的崩溃或瘫痪造成的电力系统事故。
第五条公司网络与信息系统安全工作坚持“三纳入一融合”原则,将等级保护纳入网络与信息系统安全工作中,将网络与信息系统安全纳入信息化日常工作中，将网络与信息系统安全纳入公司安全生产管理体系中，将网络与信息系统安全融入公司安全生产中。
在规划和建设网络与信息系统时,信息通信安全防护措施应按照“三同步"原则，与网络与信息系统建设同步规划、同步建设、同步投入运行.第六条管理信息系统安全防护坚持“双网双机、分区分域、安全接入、动态感知、全面防护、准入备案"的总体安全策略,执行信息安全等级保护制度。
其中“双网双机”指信息内外网间采用逻辑强隔离设备进行隔离,并分别采用独立的服务器及桌面主机；“分区分域”指依据等级保护定级情况及业务系统类型，进行安全域划分，以实现不同安全域的独立化、差异化防护；“安全接入”指通过采用终端加固、安全通道、认证等措施保障终端接入公司信息内外网安全;“动态感知”指对公司网络、信息系统、终端及设备等安全状态进行全面动态监测,实现事前预警、事中监测和事后审计;“全面防护”指对物理、网络边界、主机、应用和数据等进行深度防护,加强安全基础设施建设,覆盖防护各层次、各环节、各对象；“准入备案"指对所有接入公司网络的各类网络、应用、系统、终端、设备进行准入及备案管理.第七条电力二次系统安全防护按照“安全分区、网络专用、横向隔离、纵向认证”的防护原则,并遵照原国家电力监管委员会《电力二次系统安全防护规定》及《电力二次系统安全防护总体方案》等相关文件执行。

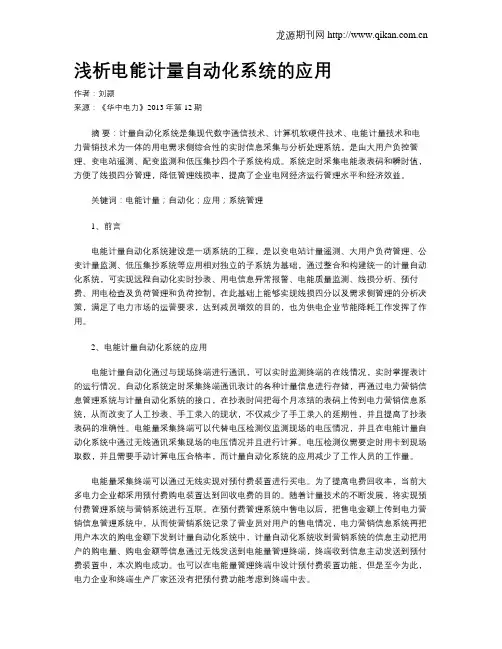

浅析电能计量自动化系统的应用
浅析电能计量自动化系统的应用作者：刘颍来源：《华中电力》2013年第12期摘要：计量自动化系统是集现代数字通信技术、计算机软硬件技术、电能计量技术和电力营销技术为一体的用电需求侧综合性的实时信息采集与分析处理系统，是由大用户负控管理、变电站遥测、配变监测和低压集抄四个子系统构成。
系统定时采集电能表表码和瞬时值，方便了线损四分管理，降低管理线损率，提高了企业电网经济运行管理水平和经济效益。
关键词：电能计量；自动化；应用；系统管理1、前言电能计量自动化系统建设是一项系统的工程，是以变电站计量遥测、大用户负荷管理、公变计量监测、低压集抄系统等应用相对独立的子系统为基础，通过整合和构建统一的计量自动化系统，可实现远程自动化实时抄表、用电信息异常报警、电能质量监测、线损分析、预付费、用电检查及负荷管理和负荷控制，在此基础上能够实现线损四分以及需求侧管理的分析决策，满足了电力市场的运营要求，达到减员增效的目的，也为供电企业节能降耗工作发挥了作用。
2、电能计量自动化系统的应用电能计量自动化通过与现场终端进行通讯，可以实时监测终端的在线情况，实时掌握表计的运行情况。
自动化系统定时采集终端通讯表计的各种计量信息进行存储，再通过电力营销信息管理系统与计量自动化系统的接口，在抄表时间把每个月冻结的表码上传到电力营销信息系统，从而改变了人工抄表、手工录入的现状，不仅减少了手工录入的延期性，并且提高了抄表表码的准确性。
电能量采集终端可以代替电压检测仪监测现场的电压情况，并且在电能计量自动化系统中通过无线通讯采集现场的电压情况并且进行计算。
电压检测仪需要定时用卡到现场取数，并且需要手动计算电压合格率，而计量自动化系统的应用减少了工作人员的工作量。
电能量采集终端可以通过无线实现对预付费装置进行买电。
为了提高电费回收率，当前大多电力企业都采用预付费购电装置达到回收电费的目的。
随着计量技术的不断发展，将实现预付费管理系统与营销系统进行互联。
广东电网公司DLT645-2007通信规约电能表接入兼容性技术解决方案
广东电网公司DL/T645-2007通信规约电能表接入兼容性技术解决方案1适用范围针对广东电网DL/T645-2007 多功能电能表通信协议，需要修订负控终端、配变终端、集中器的上行通讯规约、测试验收方法，需要修订集中器程序、主站抄表软件。
技术方案中所提及的广东规约表符合《广东电网公司三相多功能载波电能表485接口通讯规约》标准，为目前广东地区已接入电表类型。
广东电网DL/T645-2007电表（以下简称07表）符合《DL/T645-2007多功能电能表通信规约》(包括《DLT645-2007备案文件条文解释》)以及《中国南方电网有限责任公司多功能电能表通信协议扩展协议》等标准。
2设计原则（1）满足现行集抄系统对数据项的要求；（2）完全兼容现场运行的系统，兼容《广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003版）》；3引用文件《DLT 645-1997多功能电能表通信规约》《DLT 645-2007多功能电能表通信协议》《DLT 645-2007备案文件条文解释》《低压集抄技术规范与规约解释》《广东电网公司低压电力用户集中抄表系统集中器上行通讯规约（1003版）》《广东电网公司负荷管理系统技术规范（0903版）》《广东电网公司负荷管理终端通讯规约 (0903版)》《广东电网公司配变监测计量终端技术规范（0903版）》《广东电网公司配变监测计量终端通讯规约(0903版)》《广东电网公司RS-485接口单相电子式电能表通讯规约》（简称“广东单相表规约”）《广东电网公司三相多功能载波电能表485接口通讯规约》（简称“广东三相表规约”）《广东电网公司营配一体化计量自动化系统主站技术规范》4集中器规约修订4.1测量点参数4.1.1测量点性质注：原规约对于低3位、中间4位和高1位的描述不严谨，现对应修改为D2~D0、D6~D3和D7 4.1.2测量点通讯参数增加对测量点通讯参数8903的设置。
智能配变终端说明
Q／GXD_XX-2012 广西电网公司电能计量自动化负控终端、低压集抄自动化终端、
配变监测自动化终端上行通信规约
DL/T790.31—2001 采用配电线载波的配电自动化 第 3 部分：配电线载波信号
传输要求第 1 篇：频带和输出电平
YD/T 1028 800 MHzCDMA 数字蜂窝移动通信系统设备总技术规范：移动台部分
第三章 安装 3.1 外形及安装接线图----------------------------------------13 3.2 检查设置参数及初始化------------------------------------14
第四章 运行及操作方法 4.1 控制器面板及接线端子介绍-------------------------------15 4.2 控制器工作状态主界面及终端在线指示---------------------19 4.3 控制器操作菜单-----------------------------------------20 4.4 参数设置-----------------------------------------------23
2.7 测量精度
电压：
0.5 级
电流：
0.5 级
功率(有功、无功)：
1.0 级
功率因数：
0.9-1.0 范围
0.5 级
0.6-0.9 范围
负控终端的安装以及调试行业内容
• 用电管理负控终端采用了微电子技术、计 算机芯片技术、现代通信技术等当今较先 进的技术，支持并采用先进的GPRS公用无 线通信网络技术，是实现需求测管理现代
化的重要组成部分，也是电力负荷管理系
统的配套产品，和电力负荷管理主站配合
可实现负荷的监测与控制，并能够实现自
动抄表，计量设备监测和防窃电，以及各
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
有脉无
功冲功
脉公脉
冲共冲
输端输
出
出
±12V电源
脉 脉脉脉脉脉脉
冲 冲 冲 冲 冲 冲 冲 4～20mA 0～5V
遥/ / / // /
信 公 共
遥 信 1
遥 信 2
遥 信 3
遥 信 4
遥 信 5
遥 信 6
输 入
输 出
+
-
三相四线终端电源端子接线图
三相三线终端电源端子接线图
注意：请根据终端类型选择相应的接线方式
优质课
5
终端按键操作:
ESC
ESC
ESC键：返回上级目录；
上翻键：光标向上滚动；
确认键：进入当前目录； 下翻键：光标向下滚动
优质课
6
认识终端的指示灯
• 电源灯：红色，亮常
优质课
8
负控终端的安装
• 1.2提供所需安装的用户资料 • 确定用户名单、地址；是箱变还是配电室，是否地下室，
移动公司信号强度（按4级区分）； • 变压器容量、个数； • 表计信息，计量表类型、功能、数量； • 被控开关的类型、负荷量、作用与性能好坏，轮次的定义； • 互感器情况； • 所需材料的大概数量； • 厂休情况，何时能够停电。 • 最后填写“电力负荷管理装置安装方案”，并请客户代表
负控终端
负荷管理终端各模块的作用
通讯部分 通讯部分采用模块设计，模块可配置 为GPRS/CDMA/网络通讯/电话MODEM等多种 GPRS/CDMA/网络通讯/电话MODEM等多种 通讯方式，实时可靠的传输数据；
谢谢
规范要求
终端产品的设计应符合下列国家相关标准 及行业技术规范： DL/T 721-2000 配电网自动化系统远方终 721端 DL/T 614-1997 多功能电能表 614Q/CSG 1 0016-2007 中国南方电网有限责 0016任公司企业标准 负荷管理系统通用技术条 件
资质认证
根据国家电力公司发输电输【1999】 根据国家电力公司发输电输【1999】 95号文件精神：为把好入网配网自动化终 95号文件精神：为把好入网配网自动化终 端设备的质量关，选用的终端设备必须是 经电力工业设备及仪表质量检验测试中心 配用电自动化系统设备质检站检验合格的 产品。
实施DSM 实施DSM的最终结果 DSM的最终结果
必须使参与各方均能受益。电力用户 通过提高设备和用电效率，降低成本，增 加效益；电力公司实施DSM，通过电力需求 加效益；电力公司实施DSM，通过电力需求 的减少，少建和推迟建设电厂，得到比其 他投资更好的收益；同时节约了能源，保 护了环境，惠及全社会。
为什么需要DSM 为什么需要DSM
根据各国多年的统计，电力负荷以每年 百分之几到百分之十几的速度在增长，而 且有些负荷系数又很低，最大负荷与最小 负荷的差别非常悬殊，因此单靠增加发电 设备来满足负荷增长的需要，对整个国民 经济来说是极不合理的。
DSM的作用 DSM的作用
从整个国民经济来考虑，有计划地指 导和控制电力负荷的增长速度，指导负荷 的调整，限制某些负荷在系统尖峰负荷时 用电，尽量减小尖峰负荷的数值，使系统 综合负荷曲线更平坦，充分发挥已有发电 设备及供电设备的利用率。
35kV及以下客户端变电所建设标准江苏标准2020版
35kV及以下客户端变电所建设标准1 范围本标准规定了35kV及以下客户端变电所建设的基本原则和技术要求，适用于江苏省行政区域内新建35kV及以下客户端变电所。
改建、扩建的客户端变电所工程，可参照本标准执行，带并网自备电厂的35kV 及以下客户端变电所除外。
为推动智能网荷互动终端的应用，客户端变电所的配电线路及系统，宜按负荷性质及重要性进行分类分回路设置，以利中断非重要负荷的供电。
35kV及以下客户端变电所的建设，除应执行本标准的规定外，还应符合现行的国家标准和电力行业标准及地方标准规定。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 20052 三相配电变压器能效限定值及节能评价值GB 50016 建筑设计防火规范GB 50052 供配电系统设计规范GB 50053 20kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50057 建筑物防雷设计规范GB 50059 35～110kV变电所设计规范GB 50060 3～110kV高压配电装置设计规范GB／T 50062 电力装置的继电保护和自动装置设计技术规范GB 50227 并联电容器装置设计规范GB 50352 民用建筑设计通则GB／T 14285 继电保护和安全自动装置技术规程GB／T 14549 电能质量公用电网谐波GB 50229 火力发电厂与变电站设计防火规范DL／T 620 交流电气装置的过电压保护和绝缘配合DL／T 621 交流电气装置的接地DL／T 825 电能计量装置安装接线规则DL／T 842 低压并联电容器装置使用技术条件DL／T 448 电能计量装置技术管理规程DL／T 401 高压电缆选用导则DL／T 5136 火力发电厂﹑变电所二次接线设计技术规程DL／T 5222 导体和电器选择设计技术规定SD 126 电力系统谐波管理规定JGJ 16 民用建筑电气设计规范DL／T 5457 变电站建筑结构设计技术规程DGJ32／TJ11 江苏省居住区供配电设施建设标准DB32／ 991 电能计量装置配置规范高压电气装置规程（原江苏省电力局颁布）0.4～220kV电网建设导则（江苏省电力公司颁布）江苏省电网输变电工程主要电气设备选型导则（江苏省电力公司颁布）3 术语和定义3.1供电方式 scheme of electric power supply供电方式是指供电企业向申请用电的用户提供的电源特性﹑类型及其管理关系的统称。
简析负控管理终端常见问题分析及对策
简析负控管理终端常见问题分析及对策摘要：负控管理系统主要是由负控管理终端、主站及联结二者的通信管道共同构成，该系统的主要功用是对电力负荷进行监督及管理，该系统中融合了自动控制技术，计算机技术及通信技术等多个领域的技术方法，通过这些技术手段的综合运用来使电力系统负荷控制效果提升。
而作为负控管理系统的重要组成部分，负控管理终端的功能发挥程度对电力负控质量有非常巨大的影响，所以保证负控管理终端的质量、促进其功能得到充分发挥是推动我国电力事业发展的关键任务。
关键词：负控管理；常见问题；对策一、负控管理终端发展现状1.1安装问题安装环节是电力负控系统建设的最基础环节，对负控终端性能的发挥具有决定性作用，现阶段在我国的电力系统建设过程中相关工作人员会对无论是安装专业变压器的电力用户还会电力企业都会安装负控管理终端，这样有利于电力工作者工作效率提高，溶蚀也能提高电力系统管理效率提升。
然而，终端安装的操作人员技术能力较弱、责任意识较差等因素对负控终端的安装质量有很大的不利影响，终端设备上的计量线、控制线接线失误、GPRS信号卡插入国务以及工作记录填写不正规等问题是由发生。
这些问题会导致负控服务平台与负控管理终端无法有效连接的问题出现，进而致使负控管理系统不能正常运转。
1.2档案建立和更新问题负控管理终端安装或更换后，供电企业需要在计量自动化系统中对该用户进行建立档案资料和更新，新装或更改资料的负控用户管理终端信息，用户的基础资料如：供电线路、用电编码、计量电表参数、互感器参数、负控管理终端参数等必须要与现场工作单记录的保持一致。
但是存在着现场工作记录单记录信息错漏，建立档案录人错误等情况，导致负控管理终端在供电企业服务器后台不上线。
1.3维护问题负控终端在安装完成后相关工作人员还要对其运行情况进行检查及维修，除安装工作外，维护工作是负控终端运行过程中又一非常重要的环节，对整个系统的运行质量有非常关键的影响。
然而，由于相关工作人员对该环节的重视程度不够，负控终端系统的计量箱及其中的设备常会因为年久失修、缺少维护而发生故障，信号线在长时间的风吹雨淋的作用线也会发生锈蚀而丧失原有的功能。
负控管理终端用电客户常见问题浅析
负控管理终端用电客户常见问题浅析随着社会的发展，国民经济得到不断提升，人们的生活水平也逐渐提高，对用电的需求也在不断增加。
随着电力负荷的增加，目前的电力负荷终端已经不能完全满足人们的需求，经常出现一些问题。
因此，为了保证电力系统的安全运行，需要对负控管理终端技术进行研究，针对用电客户常见的问题进行深入分析，并及时制定和采取处理措施，在为电力用户提供便利的同时，也能保证电力系统的安全高效运行。
1 负控管理终端技术概述电力负控管理终端是电力负荷控制与监测系统的一部分，它主要采用了通信技术、计算机技术以及自动控制技术，由微处理机系统和数据传输通道组成。
它能够对用户的用电信息进行采集，然后将采集到的数据通过数据传输通道送至系统主站。
电力负控管理终端受到电力系统主站的控制，能够接收并执行来自主站的命令。
通常情况负控管理终端安装在公用终端中，其基本结构也比较简单，主要包括主控制单元、输入接口、输出接口、电源等，其中主控制单元是它的核心部位，能够对数据进行采集和处理，通过对数据的控制实现各个单元之间的协调工作。
GPRS则将收集到的信息传送给主控制单元；系统电源则保证了所有工作的供电，使系统能够正常地运行。
显示单元显示终端所有的输入和输出数据以及基本参数。
目前，电力负控管理终端能够实现对用户用电的实时监测，从而保证了电力营销的抄、核、收流程的畅通运行以及可靠性。
2 负控管理终端的用电客户常见问题2.1 工作电源发生故障在负控管理终端运行时，用电客户经常会遇到电源故障的问题。
有些客户具有主用和备用两条供电线路，当使用其中的一条线路进行供电时，另一条线路如果突然断电或者停电，就会造成终端出现电源故障，失去工作电源。
如果出现生产负荷减产或者停产的现象，用户就会进行电气设备的检修，在检修时可能会采取进线柜停电的操作，这样就会导致主表和分表的负控终端失去工作电源。
如果不具备工作电源，终端就不能正常工作，不能将数据顺利地传输出去，另外，电源电压的骤降也可能导致某些模块的工作器件出现异常，使终端停止工作、掉线或者死机。
专变采集终端、配变采集终端、采集器、集中器
专变采集终端、配变采集终端、采集器、集中器⾸先明确⼀点：现在的居民供电，存在着两种形式：⼀种叫公变、⼀种叫专变，⽽两种电的待遇⼜各不相同。
⾸先谈谈众所周知的公变：所谓公变、是指所在地的线路、变压器、到每户的电表全部由供电局安装、维护、管理的简称。
使⽤公变的⼩区，每户的电表都是直接由供电局负责安装的机械表或IC卡电表，IC卡表每个价值550元左右，⽤户所持电卡直接向供电局购电。
每度电的电价按国家规定计费的，电表以外的供电设备，包括线路变压器等都是由供电局负责安装并终⽣由供电局维护、管理，不必担⼼线路或变压器的安装配置不规范或容量不够。
万⼀出现了变压器烧坏或线路上的故障，只要拨打“电⼒110”，供电部门24⼩时值班的抢修队伍能在最短的时间赶到事发地点，抢修车上带有备⽤变压器，即时拆⾛烧坏的变压器，换上好的变压器，即时恢复供电，⽽且所产⽣的维修费⽤决不会摊到⽤户的头上，因为这是供电部门应尽的职责，属于他们份内的事。
这些都是家喻户晓，⼈⼈皆知的。
再谈谈⼤家还不太熟悉的专变。
使⽤专变的居民⼩区供电部门只在⼩区装上⼀个总电表，⽽总表下⾯成百上千个分表就不归供电部门管了，供电部门只按总表收取电费，总表以后的线路、变压器包括⽤电户安装的IC卡电表都是由这⽚⼩区的房地产开发商⾃⼰购买请⼈安装的，这种线路、变压器和⽤户的分电表⾃成体系，能不能达到供电部门的规范和质量要求这就只有天晓得了，因为这些都不属于供电局管，也不归供电局维护保养。
但据我们到供电局去了解，属于专变的线路和变压器都达不到应有的规范要求。
特别象关键性的设备——变压器，开发商根本不会考虑⾼起点、⾼规划、它只想节约投资。
只要开发商⼀⾛，受害的绝对就是这些使⽤专变的⼈民群众了。
再说装在每户的分表，其价值不过⼀两百元，这样的IC卡表，其电卡不能到供电局充值购电，⽽只能到开发商这⾥购电，开发商成了⼆道电贩⼦。
开发商⾛了以后交给他⼿下的物业公司，业主只能到物业公司去购电，物业公司掌握了业主的供电⼤权，所以在业主和物业公司签订的物管协议中就出现了⽤停电来威胁业主就范的词句。
国家电网公司业扩工程技术导则
国家电网公司业扩工程技术导则1 总则1。
0。
1 为了实现国家电网公司提出的建设“一强三优"现代公司的发展目标,达到全面实践“四个服务”的宗旨，贯彻落实“三个十条”，规范国家电网公司系统业扩供电方案技术管理，提升公司“一口对外"的目的,特制定本导则. 1。
0。
2 本导则规定了供电方案的基本原则和技术要求.1。
0。
3 本导则适用于国家电网公司各区域电网公司、省(自治区、直辖市）电力公司供电区域内，客户供电方案的编制。
1。
0。
4 电力客户供电方案的编制要符合国家有关政策、地方经济和社会发展规划.应从供用电的安全、可靠、经济、合理和便于管理的原则出发，满足客户用电需求，并根据客户用电性质、用电容量、用电需求、客户发展规划,结合区域电网规划、当地供电条件等因素,进行经济技术比较,与客户协商后确定.1.0。
5 电力客户供电方案的编制，应符合下列原则：一、安全性原则。
应满足电网和客户变电所的安全运行,确保电网电能质量（谐波、电压突变、中性点偏移等）满足国家标准的要求。
二、可靠性原则。
供电电源选择合理可靠，供电线路的导线选择及架设方式正确，满足对客户供电可靠性的要求。
三、经济性原则.变压器容量、台数选用适当；无功补偿装置配置符合国家和电力行业标准规定；计量方式、计量点设置、计量装置选型配置正确；电费电价的标准执行正确；电力设施维护管理责任划分明确。
四、合理性原则.客户接入工程必须就近接入电网。
应根据地形、地貌和道路规划要求就近选择接入电源点。
路径选择应短捷、顺直，减少道路交叉,避免近电远供、迂回供电。
五、保密性原则。
对国防、机要单位客户的用电，涉及的有关用电营业档案资料，应按保密制度的规定执行。
1。
0。
6 对国防、机要单位客户供电方案的编制，应符合下列规定。
一、应从多座（二座及以上）系统变电所实现多电源（二回及以上）供电、二、应采用电缆线路供电,在受条件限制时可采用架空线路供电。
以确保供电可靠性.二、在国防、机要单位相对集中且用电容量较大的区域，系统变电站宜为专用性质。
负控_配变终端
ቤተ መጻሕፍቲ ባይዱ
外
形
配变监测终端 简 介
配变监测终端的目的
在电力供配电系统中，配电变压器是 将电压直接分配给低压用户的电力设备， 数量多且应用普遍。实时地监测配电变压 器运行中的各种参数，及时地发现配电变 压器运行中出现的异常情况并加以控制和 解决，对于电网稳定、优化运行具有十分 重要的意义。
配变监测系统结构图
谢谢
实施DSM的最终结果
必须使参与各方均能受益。电力用户 通过提高设备和用电效率，降低成本，增 加效益；电力公司实施DSM，通过电力需求 的减少，少建和推迟建设电厂，得到比其 他投资更好的收益；同时节约了能源，保 护了环境，惠及全社会。
负荷管理系统结构图
负荷管理终端的作用
现场数据采集： 三相电流、三相电压、有功功率、无功 功率、功率因数、状态量采集 、脉冲量采 集等。
负荷管理终端各模块的作用
数据处理部分 CPU采用先进的工业用途ARM芯片，通 过与各通讯口的通讯，完成与外设数据的 交换；对数据进行统计分析；将设置数据、 统计数据及计算数据等保存在FLASH、FRAM、 SRAM等存储器中；通过遥信/脉冲接入口， 获取开关或电能表脉冲信息。
负荷管理终端各模块的作用
欢迎走进天能高科
电力负荷管理终端 简 介
先从DSM说起
电力需求侧管理（Demand Side Management，简称DSM）是指在政府政策法 规的引导下，通过电力公司与电力用户的 相互合作，采取各种有效的激励和诱导措 施，以及适宜的运作方式，改变用电方式， 提高终端用电设备效率，在完成同样用电 供能的同时减少电量消耗和电力需求，降 低成本而进行的用电管理活动。
规范要求
终端产品的设计应符合下列国家相关标准 及行业技术规范： DL/T 721-2000 配电网自动化系统远方终 端 DL/T 614-1997 多功能电能表 Q/CSG 1 0016-2007 中国南方电网有限责 任公司企业标准 负荷管理系统通用技术条 件
负控终端
电能测控 >> FKGA42-KG3 >> 负控终端FKGA42-KG3产品编号： 4918561216产品名称：负控终端FKGA42-KG3规格：产品备注：产品类别：电能测控产 品 说 明FKGA42-KCG3负控终端 一． 用途主要用于实现高压开关，分段开关，配电变压器的三遥功能。
可作为配网、配电自动化的前端电量数据采集、负荷监控，并对配网、配电装置遥测、遥信、遥控。
二． 特点及功能1、 内含电量采集功能；可采集：三相电压、三相电流、有功功率、无功功率、有功电能、无功电能、功率因数；并实现遥测远传。
2、 对高压开关、低压接触器遥控。
3、 对高压开关状态、及缺相、断电报警（遥信）。
4、 可利用手机及后台计算机进行三遥操作，以能达到配网、配电自动化及用电营业自动化管理。
5、变压器实时使用效率检测功能。
6、零线电流实时检测功能。
7、通讯方式，短信（SMS ）、分组数据交换（GPRS ）。
三．装置内部结构装置由GSM/GPRS 模块、单片机MCU 、传感器组成。
通过移动公司GSM 短信平台可由远方控制手机（可使用一般手机）或后台计算机GSM/GPRS进行远程三遥操作。
各种电力参数通过通讯口输入到MCU进行计算；当收到抄表命令时，把电量参数以短信方式由GSM模块发给请求方；同时MCU对报警监测信号进行实时监测,当有报警信号或故障信号时,单片机对信号进行处理,和GSM模块通信,发出相应的GSM中文短信息到设定的手机和后台计算机；设置的手机发短信给装置即可进行监听。
220V电源经AC/DC变换输出+5V作为电池充电电源。
四．主要技术参数1、电参数准确度：有功电能：1.0%；无功电能：2.0%；功率：0.5%；电压、电流：0.5%；功率因数：0.5%。
2、接线方式：三相四线、三相三线。
3、体积：22*15*5cm。
4、功耗：3VA。
5、停电后利用备用电池可继续工作24小时。
6、停电后数据保存时间：≥10 年。
两部制高压用户超容整治探讨46
两部制高压用户超容整治探讨摘要：本文对超容和超负荷产生的原因以及判定依据进行全面的分析，并提出两部制高压用户最大需量计收基本电费方式是超容整治有效的引导处理方法，为下一步两部制高压用户的超容整治提供参考。
关键词：两部制；超容；整治；探讨一、引言超容用户一定存在超负荷，但超负荷用户不一定存在超容。
超容是指超过供用电双方合同约定用电容量用电，它是连续的，现实的，存在主观故意；超负荷是指在某一时段或几个时段超过核定容量或变压器容量运行，短期超负荷具有阶段性和偶然性的特点，一般没有主观故意，长期超负荷具有周期性和长期性的特点，具有主观故意的嫌疑。
二、两部制高压用户超容的原因和判定依据1.产生的原因。
为了节约成本，控制基本电费支出。
2.超容的主要表现。
在受电变压器容量不能满足实际负荷需要时，利用私自改变变压器绕组、私自更换变压器铭牌，将小变压器私自换成大变压器或增加变压器台数等手段达到超容的目的。
3.超负荷的主要表现。
3.1 偶然性。
赶工期、新设备试产等产生的短暂、偶然性超负荷现象。
3.2 周期性。
钢铁厂、铸造厂等在升温阶段负荷突然上升等产生的周期性、规律性超负荷现象。
3.3 长期性。
利用油浸水淋、鼓风机吹风等方式强制冷却降温，达到变压器超负荷运行状态，或未采取有效措施放任变压器长期超负荷的现象。
3.判定依据。
可通过电量筛选、在线分析、现场取证、容量测量等手段，判定超容或是超负荷，并依规查处整治。
3.1 电量筛选。
利用营销稽查监控系统的“超容量用电情况”稽查主题，将月用电量大于理论最大用电量值作为筛选条件，综合考虑总电量理论值、谷电量理论值和功率因数等因数，查找疑似超容用户清单。
例：两部制高压用户，合同容量400千伏安，当月的总电量为294934千瓦时，最大理论值=400*24*31*0.9=267840千瓦时。
由于当月的总电量大于最大理论值，被当作超容异常用户抽取。
3.2在线分析。
通过用电信息采集系统的功能模块，分析用户的负载情况和负荷曲线，了解用户总体的用电情况。
电力物联网感知层设备安全认证技术要求
电力物联网感知层设备安全认证技术要求1 规范性引用文件本标准规定了电力物联网中感知层设备的安全认证技术要求，包括非智能业务终端、智能业务终端、智能涉控涉敏业务终端的身份标记、安全认证、访问控制和安全审计技术要求。
本标准适用于电力物联网建设运维单位对感知层设备进行安全选型、部署、运行和维护。
本标准也适用于指导感知层设备设计和生产。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208 外壳防护等级(IP代码)GB/T 17799.1 电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验GB/T 17799.2 电磁兼容通用标准工业环境中的抗扰度试验GB/T 22239 信息安全技术网络安全等级保护基本要求GB/T 25069 信息安全技术术语GB/T 36951 信息安全技术物联网感知终端应用安全技术要求GB/T 37024 信息安全技术物联网感知层网关安全技术要求GB/T 37025 信息安全技术物联网数据传输安全技术要求GB/T 37044 信息安全技术物联网安全参考模型及通用要求GB/T 37093 信息安全技术物联网感知层接入通信网的安全要求3 术语和定义GB/T 4208、GB/T 17799.1、GB/T 17799.2、GB/T 22239、GB/T 25069、GB/T 36951、GB/T 37024、GB/T 37025、GB/T 37044、GB/T 37093界定的以及下列术语和定义适用于本文件。
3.1电力物联网electric internet of things（eIoT）围绕电力系统各环节，充分应用移动互联、人工智能等现代信息技术、先进通信技术，实现电力系统各个环节万物互联、人机交互，具有状态全面感知、信息高效处理、应用便捷灵活特征的智能化服务系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专变采集终端（三线）使用说明书目录1技术要求 (1)1.1 概述 (1)1.2 执行标准 (1)1.3 主要功能 (2)1.4 系统构成 (2)1.5 机械影响 (4)1.6 工作电源 (4)1.7 抗接地故障能力 (5)1.8 按键定义 (5)1.9 显示指标 (6)1.10 冲击耐压 (6)1.11 数据传输信道 (7)1.12 本地接口 (7)1.13 输入/输出回路要求 (7)1.14 控制告警输出 (8)1.15 终端接线端子排列 (8)1.16 状态指示灯 (9)1.17 SIM卡的安装 (10)1.18 天线的安装 (10)2功能要求 (10)2.1 数据采集 (10)2.2 数据处理 (11)2.3 参数设置和查询 (15)2.4 控制 (18)2.5 事件记录 (21)2.6 数据传输 (21)2.7 本地功能 (22)2.8 终端维护 (22)2.9 连续通电稳定性 (24)2.10 可靠性指标 (25)2.11 外形及安装尺寸 (25)2.12 运输和储存 (25)2.13 维护和修理 (26)2.14 装箱清单 (26)1 技术要求1.1 概述本终端采用高性能32位ARM7内核CPU，嵌入式操作系统，作为负荷控制与管理系统中的智能采集执行终端，广泛应用于变电站、大用户、配变电站。
可利用移动公网GPRS/CDMA 或其它通讯方式和电力符合管理主站进行通讯。
终端按照主站发来的计划用电指标实施当地功率和电量控制，还可以直接接收主站的遥控命令来控制用户的负荷。
终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者响应召测上报。
终端支持多种规约的电能表数据采集,终端采用点阵液晶显示,菜单驱动,操作简单直观。
1.2 执行标准GB/T 4208—2008 外壳防护等级（IP代码）GB/T 15464—1995 仪器仪表包装通用技术条件GB/T 17215.211—2006 交流电测量设备通用要求试验和试验条件—第11 部分：测量设备GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）DL/T 533—2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1—2009 电能信息采集与管理系统第 1 部分：总则DL/T 721—2000 配电网自动化系统远方终端Q/GDW129—2005 电力负荷管理系统通用技术条件Q/GDW130—2005 电力负荷管理系统数据传输规约Q/GDW 373—2009 电力用户用电信息采集系统功能规范Q/GDW 374.3—2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1—2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1—2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2—2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技规范1.3 主要功能●交流采样功能测控管理终端具备交流采样模块，可以采集并计算三相电压、电流、功率、需量、有无功电量等。
●抄表功能抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。
●数据抄读及存储功能终端可以抄读和存储不同的数据。
●通信功能终端与主站的通信支持GPRS/CDMA，并且有本地维护接口。
●时钟管理时钟误差0.1S/h，时钟保持大于10年。
●远程升级终端支持远程在线升级功能。
1.4 系统构成终端主要有五部分组成：电源单元、处理控制单元、交流采样单元、远程通信单元、本地通信单元；●电源单元：为处理单元、远程通信单元、本地通信单元提供电力。
●处理控制单元：对各种数据进行统计分析后，保存在处理单元的FLASH芯片内等待主站召测，同时处理单元也执行主台下发的命令。
●交流采样单元：交流采样单元采集数据，传给处理单元并计算出三相电压、电流、功率、需量、有无功电量等。
●远程通信单元：是采集终端与主站数据传输的主要通道，采用无线公网(GSM/GPRS/CDMA等)。
●本地通信单元：配置了232接口、RS485接口、USB接口、红外等本地通信模块以及开关通断控制模拟量的输入输出。
系统框图现场拓扑图1.5 机械影响终端设备能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。
机械振动强度：● 频率范围：10Hz ～150Hz ；● 位移幅值：0.075mm （频率范围≤60Hz ）； ● 加速度幅值：10m/s2（频率范围＞60Hz ）。
1.6 工作电源1.6.1 工作电源终端使用三相电源供电，在额定电压内能正常工作。
在电源断相故障（三相三线供电时断一相电压）的条件下，终端能维持正常工作。
1.6.2 额定值及允许偏差380V 额定电压允许偏差-30%～+30%； 频率：50Hz ，允许偏差-6%～+2%。
采集终端采集器1采集器N主站………电表N电表1电表2………RS485GPRS/CDMAA 相B 相C 相RS4851.6.3 消耗功率在非通信状态下，每相有功功耗不大于5W，视在功耗不大于10VA。
电流输入回路功率消耗≤0.25VA（单相）；电压输入回路功率消耗≤0.5VA（单相）。
1.6.4 失电数据和时钟保持终端供电电源中断后，有数据和时钟保持措施，存储数据保存至少十年，时钟至少正常运行五年。
1.7 抗接地故障能力终端的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下（非故障相对地电压达到1.9倍的标称电压），终端不出现损坏。
供电恢复正常后，终端正常工作，保存数据无改变。
1.8 按键定义上键右键左键确认键返回键右键编程键要更改任何终端参数，先长按编程键直到屏的右上角出现编程符号，使终端处于编程状态，使用“上键”、“下键”移动光标，通过“确认键”可切换光标移动状态或输入数字状态。
在输入数字状态时，按“右键”移动光标，按“上键”数值循环加一，按“下键”数值循环减加一。
此时按“确认键”，“上键”、“下键”变为光标移动键，如此依次操作即可完成所有位数字的修改。
修改完参数将光标移动到【保存】按“确认键”后，再按“返回键”即可保存最新的终端参数。
1.9 显示指标●显示色为黑色，背景色为灰色，有背光灯；●LCD具有高对比度、宽视角；●液晶显示为160×160点阵，窗口尺寸60mm×60mm。
1.10 冲击耐压电源回路、交流电量输入回路、输出回路各自对地和无电气联系的各回路之间，能耐受如表中规定的冲击电压峰值，正负极性各10次。
试验时无破坏性放电（击穿跳火、闪络或绝缘击穿）。
表1 冲击电压峰值1.11 数据传输信道终端通信接口应采用标准化设计，满足采用不同通信方式的通信模块可互换的要求。
1.11.1 远程通信接口终端的通信部分是模块化设计的无线公用网络（CDMA/GPRS、SMS），方便维护和更换。
若更换通信网络类型，只需更换通信模块，不需更换整个终端。
通信模块的支持热插拔。
1.11.2 通信协议支持国家电网公司Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》。
终端与电能表的数据通信规约符合DL/T 645-1997 DL/T 645-2007《多功能电能表通信规约》，并能通过简单方式支持其他规约。
1.12 本地接口●终端的本地抄表接口采用RS485；●与交采等外部智能设备通信采用RS485接口；●调试维护接口可采用红外、RS232接口之一；●客户数据接口可采用RS232、USB、RS485接口之一。
1.13 输入/输出回路要求1.13.1 输入回路●脉冲输入脉冲输入回路能与DL/T614规定的脉冲参数配合，脉冲宽度为：80ms±20ms。
●状态量输入状态量输入为不带电的开／合切换触点。
每路状态量在稳定的额定电压输入时，其功耗≤0.2W。
●电压电流模拟量输入配置具有交流采样模拟量测量单元。
交流电流输入标称值为5(6)A ，电流输入回路功率消耗≤0.25VA；交流电压输入标称值为100V或100V/3，220V/380V，输入回路功率消耗≤0.25VA。
1.13.2 控制输出回路●触点额定功率：交流250V、5A，380V、2A或直流110V、0.5A的纯电阻负载；●触点寿命：通、断上述额定电流不少于105次；●出口回路应有防误动作和便于现场测试的安全措施；●接线端子具有防误碰安全措施。
●三相三线型终端提供4路断／合双位置控制输出；1.14 控制告警输出终端具有一路控制告警输出继电器接点。
1.15 终端接线端子排列1.16 状态指示灯1.16.1 主机●运行灯色亮——表示终端运行正常；●运行灯色灭——表示终端运行不正常；●控制轮次灯亮—表示终端相应轮次处于允许合闸状态，客户可以合上相应轮次的开关；●控制轮次绿灯亮——表示终端相应轮次处于拉闸状态；●功控：灯亮——表示终端时段控、厂休控或当前功率下浮控至少有一种控制投入；●功控：灯灭——表示终端时段控、厂休控或当前功率下浮控都解除；●电控：灯亮——表示终端购电控或月电控投入；●电控：灯灭——表示终端购电控或月电控解除；●告警：灯亮——表示当终端有重要事件发生时告警有输出；●RS485-1：绿灯闪亮——表示第1路RS485口正处于发送数据状态；●RS485-1：红灯闪亮——表示第1路RS485口正处于接收数据状态；●RS485-2：绿灯灯亮——表示第2路RS485口正处于发送数据状态；●RS485-2：红灯灯亮——表示第2路RS485口正处于接收数据状态；●电源：灯亮——表示通信模块处于上电状态；●有功：灯亮——表示有功脉冲输出；●无功：灯亮——表示无功脉冲输出；●电源灯——模块上电指示。
灯亮：表示上电；灯灭：表示模块上电。
●NET灯——网络状态指示灯。
亮时：表示终端连接上主站。
●T/R灯——模块数据通信指示灯。
红灯闪烁，表示模块接收数据；绿灯闪烁时，表示模块发送数据。
1.16.2 远程通信模块NET T/R电源●电源灯——模块上电指示灯，红色灯亮时，表示模块上电；灯灭时，表示模块失电。
●NET灯——网络状态指示灯，绿色亮时，表示GPRS已上线。
●T/R灯——模块数据通信指示灯，红绿双色。
红灯闪烁时，表示模块接收数据；绿灯闪烁时，表示模块发送数据。
1.17 SIM卡的安装SIM卡安装在终端模块盒内（打开模块盒上的盖板，将已开通GPRS（CDMA）业务功能的SIM卡安装在卡座里，注意SIM卡的正反），且有外引天线的位置。
1.18 天线的安装终端GPRS模块盒上有外引天线的位置。
