差压变送器的校验步骤

合集下载

智能差压变送器的校验

智能差压变送器的校验

智能差压变送器的校验

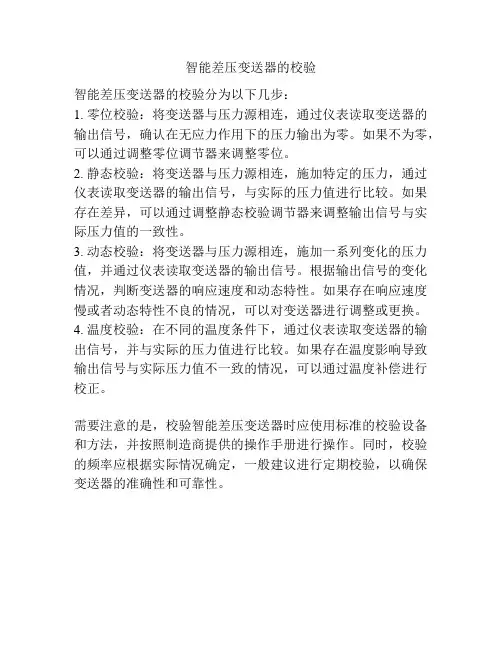

智能差压变送器的校验分为以下几步:
1. 零位校验:将变送器与压力源相连,通过仪表读取变送器的输出信号,确认在无应力作用下的压力输出为零。

如果不为零,可以通过调整零位调节器来调整零位。

2. 静态校验:将变送器与压力源相连,施加特定的压力,通过仪表读取变送器的输出信号,与实际的压力值进行比较。

如果存在差异,可以通过调整静态校验调节器来调整输出信号与实际压力值的一致性。

3. 动态校验:将变送器与压力源相连,施加一系列变化的压力值,并通过仪表读取变送器的输出信号。

根据输出信号的变化情况,判断变送器的响应速度和动态特性。

如果存在响应速度慢或者动态特性不良的情况,可以对变送器进行调整或更换。

4. 温度校验:在不同的温度条件下,通过仪表读取变送器的输出信号,并与实际的压力值进行比较。

如果存在温度影响导致输出信号与实际压力值不一致的情况,可以通过温度补偿进行校正。

需要注意的是,校验智能差压变送器时应使用标准的校验设备和方法,并按照制造商提供的操作手册进行操作。

同时,校验的频率应根据实际情况确定,一般建议进行定期校验,以确保变送器的准确性和可靠性。

差压变送器使用说明书范本

差压变送器使用说明书范本

差压变送器使用说明书范本差压变送器概述1、差压变送器的定义:差压变送器是一种用于测量流体中压力差的仪器,它将压力差转换为标准信号输出,以便进行监测和控制。

2、差压变送器的工作原理:差压变送器通过测量流体中两个点的压力差来确定流体的流速或流量。

它通常由传感器、信号处理器和输出模块组成。

3、差压变送器的应用领域:差压变送器广泛应用于石油化工、电力、冶金、水处理等行业,用于测量液体、气体或蒸汽的流速、流量、液位等参数。

差压变送器校验步骤1、校验前的准备工作:在进行差压变送器校验之前,需要对校验仪器进行准备,包括选择合适的校验仪器、检查仪器的状态和准备所需的校验介质等。

2、校验仪器的选择:根据差压变送器的型号和规格,选择合适的校验仪器,确保校验仪器的测量范围和精度能够满足校验要求。

3、校验步骤详解:(1)校验仪器的连接:将校验仪器与差压变送器正确连接,确保信号传输的稳定和可靠。

(2)校验仪器的调零:根据校验仪器的操作说明,进行调零操作,使校验仪器的零点与实际零点一致。

(3)校验仪器的校准:根据校验仪器的操作说明,进行校准操作,使校验仪器的测量结果与标准值一致。

(4)校验结果的记录:将校验结果记录下来,包括校验日期、校验人员、校验数值等信息,以备后续参考和比对。

差压变送器调试步骤1、调试前的准备工作:在进行差压变送器调试之前,需要对调试仪器进行准备,包括选择合适的调试仪器、检查仪器的状态和准备所需的调试介质等。

2、调试仪器的选择:根据差压变送器的型号和规格,选择合适的调试仪器,确保调试仪器的测量范围和精度能够满足调试要求。

3、调试步骤详解:(1)调试仪器的连接:将调试仪器与差压变送器正确连接,确保信号传输的稳定和可靠。

(2)调试仪器的调零:根据调试仪器的操作说明,进行调零操作,使调试仪器的零点与实际零点一致。

(3)调试仪器的校准:根据调试仪器的操作说明,进行校准操作,使调试仪器的测量结果与标准值一致。

(4)调试结果的记录:将调试结果记录下来,包括调试日期、调试人员、调试数值等信息,以备后续参考和比对。

差压变送器校验步骤

差压变送器校验步骤

差压变送器校验步骤以差压变送器校验步骤为标题,写一篇文章:差压变送器是一种常用的工业测量仪器,用于测量流体的压力差。

为了确保差压变送器的准确性和可靠性,需要进行校验。

下面将介绍差压变送器校验的具体步骤。

1. 校验前的准备工作在进行差压变送器校验之前,需要准备好校验设备和材料,包括校验器、压力表、气源、连接管道等。

同时,还要对校验器和压力表进行检查,确保其正常工作。

2. 连接差压变送器和校验器将差压变送器和校验器的进口和出口管道与连接管道连接起来。

确保连接牢固,并使用密封胶等材料进行密封,以防漏气。

3. 设定校验点根据需要校验的差压范围,设定校验点的压力值。

可以根据实际情况选择多个校验点进行校验,以确保差压变送器在不同压力下的准确性。

4. 施加压力通过调节气源,将气体压力逐渐增加,直到达到设定的校验点压力。

在施加压力的过程中,需要注意控制压力的稳定性,以保证校验结果的准确性。

5. 记录校验结果在每个校验点压力下,记录差压变送器和校验器的读数。

差压变送器的读数可以通过数字显示屏或模拟信号输出进行获取。

校验器的读数可以通过压力表进行获取。

6. 比较和分析结果将差压变送器和校验器的读数进行比较,计算它们之间的差值。

如果差值在允许误差范围内,说明差压变送器的准确性良好;如果差值超出允许误差范围,说明差压变送器存在偏差,需要进行调整或更换。

7. 调整和修正如果差压变送器的校验结果不符合要求,需要进行调整和修正。

可以通过调节差压变送器的零点和量程等参数来达到校验要求。

调整时要小心谨慎,避免对差压变送器造成损坏。

8. 重复校验在进行差压变送器校验后,建议重复进行校验,以确保校验结果的准确性和可靠性。

可以选择不同的校验点和不同的校验器进行校验,以验证差压变送器的性能。

总结:差压变送器校验是确保其准确性和可靠性的重要步骤。

校验前的准备工作、连接差压变送器和校验器、设定校验点、施加压力、记录校验结果、比较和分析结果、调整和修正、重复校验等步骤都是不可缺少的。

差压变送器的校验方法与步骤

差压变送器的校验方法与步骤

差压变送器的校验方法与步骤目录一、校验指标二、校验说明三、关于现场校准—————————————————————————————————————一、校验指标✓校验的目标是差压变送器的示值误差,指标有两个,一是最大误差,二是回差,具体讲就是看最大误差和回差是否超过允许值,若超过经调整符合要求判断为合格,不符合要求为不合格。

✓1、允许误差:±精度%×(20-4)2、最大误差:5点绝对误差的最大值3、回差:(x上- x下)2、3项都不能超过1,否则判定为不合格。

二、校验说明●非智能变送器。

先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20mA。

●智能差压变送器。

①重新确定量程:将4和20 mA点设置到预定压力值;只用手操器重设量程:HART手操器快捷键4或5。

只使用受操器重设量程是最容易、最普遍的方法。

这种方法可独立改变模拟4和20mA点的数值,而不需要压力输入。

用压力输入源和手操器重设量程:HART手操器快捷键指令序列1、2、3、1、2。

当不知道4和20毫安点的具体值时,利用手操器与压力源设定量程,输入上述快捷键指令序列,按照HART手操器联机菜单指令操作,可改变模拟4 和20毫安点的数值。

利用压力输入源与本机零点和量程按钮重设量程:当不知道4和20毫安点的具体值,并且无手操器时,可利用压力源与本机零点和量程按钮重设量程。

注1:利用变送器的零点和量程按钮重设量程时,应依照下述步骤进行操作:a)拧松变送器表盖顶上的固定认证标牌的螺钉,旋开标牌,露出零点和量程按钮。

b)利用精度为三至十倍于所需校验精度的压力源●向变送器高压侧加下限量程值相应的压力。

如果设定4毫安点,先按住零点按钮至少2秒钟,然后核实输出是否为4毫安。

如果安装了表头,则表头将显示ZERO PASS(零点通过)。

●向变送器高压侧加上限相应的压力。

如要设定20毫安点,先按住量程按钮至少2秒钟,然后核实输出是否为20毫安。

差压变送器零点迁移调校步骤

差压变送器零点迁移调校步骤

差压变送器零点迁移调校步骤
1. 准备工作,首先,确认差压变送器处于正常工作状态,确保
设备已经安全停机并且与被测介质的管路已经拆除。

然后,根据操
作手册和安全规程,进行相关的安全措施,例如戴上个人防护装备。

2. 零点校准操作,连接校准装置,对差压变送器进行零点校准。

通常情况下,校准装置会提供标准的大气压力,将差压变送器的输
出调整到零。

这一步骤需要根据具体的设备和校准装置来进行操作,确保按照设备操作手册和厂家指导进行。

3. 验证校准结果,校准完成后,需要对校准结果进行验证。


以使用标准的校准气体或者压力表来验证差压变送器的输出是否符
合预期的零点值。

验证结果应该记录并与设备规格进行比较。

4. 调整和确认,如果验证结果显示校准不准确,再次调整差压
变送器的零点,直到达到预期的校准结果。

确认校准后,需要将校
准日期和结果记录在校准证书或相关文件中。

5. 系统恢复,完成校准后,重新安装差压变送器,并根据需要
重新连接被测介质的管路。

确保设备处于正常工作状态,并进行必
要的功能测试,以确认调校后的差压变送器工作正常。

需要注意的是,以上步骤是一般的差压变送器零点迁移调校的
基本操作流程,具体的操作步骤和安全注意事项应根据不同的设备
和厂家提供的指导进行操作。

在进行任何校准操作之前,请务必仔
细阅读设备的操作手册和相关安全规程,并严格按照要求进行操作。

差压变送器的校准方法

差压变送器的校准方法

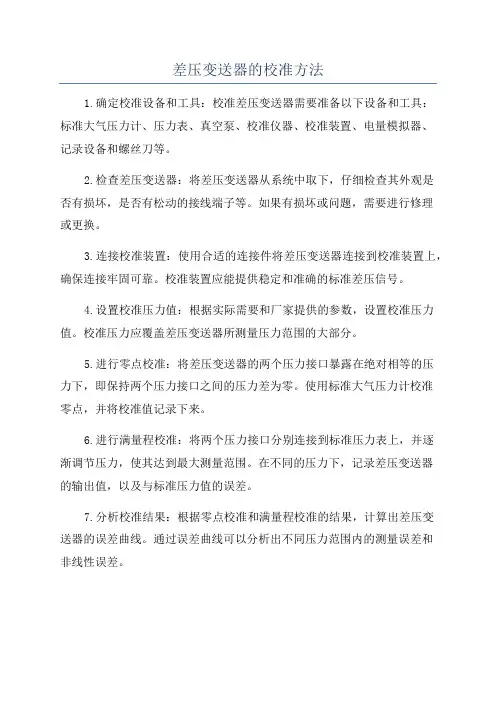

差压变送器的校准方法1.确定校准设备和工具:校准差压变送器需要准备以下设备和工具:标准大气压力计、压力表、真空泵、校准仪器、校准装置、电量模拟器、记录设备和螺丝刀等。

2.检查差压变送器:将差压变送器从系统中取下,仔细检查其外观是否有损坏,是否有松动的接线端子等。

如果有损坏或问题,需要进行修理或更换。

3.连接校准装置:使用合适的连接件将差压变送器连接到校准装置上,确保连接牢固可靠。

校准装置应能提供稳定和准确的标准差压信号。

4.设置校准压力值:根据实际需要和厂家提供的参数,设置校准压力值。

校准压力应覆盖差压变送器所测量压力范围的大部分。

5.进行零点校准:将差压变送器的两个压力接口暴露在绝对相等的压力下,即保持两个压力接口之间的压力差为零。

使用标准大气压力计校准零点,并将校准值记录下来。

6.进行满量程校准:将两个压力接口分别连接到标准压力表上,并逐渐调节压力,使其达到最大测量范围。

在不同的压力下,记录差压变送器的输出值,以及与标准压力值的误差。

7.分析校准结果:根据零点校准和满量程校准的结果,计算出差压变送器的误差曲线。

通过误差曲线可以分析出不同压力范围内的测量误差和非线性误差。

8.调整差压变送器:根据校准结果,使用螺丝刀或其他调节装置调整差压变送器的零点和满量程,使其输出值与标准压力值完全一致或在允许的误差范围内。

9.重复校准:根据需要,可以重复以上步骤,再次校准差压变送器,以进一步提高准确性和精度。

10.记录校准结果:在校准过程中,需要记录每个校准点的压力值、差压变送器的输出值和标准压力值的误差。

记录可以用于后续比较校准结果和监测差压变送器的性能。

校准差压变送器需要严格按照标准操作流程进行,并且使用精确的校准设备和工具。

校准的结果应与实际测量值相匹配,并且在误差范围内。

定期对差压变送器进行校准可以确保其可靠性和准确性,提高测量结果的精度。

差压变送器的校验方法与步骤

差压变送器的校验方法与步骤

差压变送器的校验方法与步骤差压变送器的校验方法与步骤包括静态校验和动态校验两种方法,具体步骤如下:静态校验方法:1. 首先,确认差压变送器的安装位置和管道连接是否正确,确保管道无渗漏或杂质;2. 确保差压变送器的工作环境符合要求,温度、压力等参数在正常范围内;3. 使用标准校验仪器连接到差压变送器的输入和输出端口,校验仪器应准确可靠;4. 在校验仪器上设置所需的压力值,然后观察差压变送器的显示数值是否与校验仪器相符;5. 逐步调整校验仪器的压力值,检查差压变送器的输出是否随之变化,确保输出的压力值与输入压力值之差与差压变送器的量程范围相符;6. 对比差压变送器的实际输出值与校验仪器的读数,校验结果应在合理的误差范围内;7. 记录校验结果,包括校验仪器的读数、差压变送器的实际输出值以及校验时的环境参数,以备日后参考。

动态校验方法:1. 在差压变送器的输入端口施加一段稳定的变化压力,可通过压力泵或气源系统实现;2. 监测差压变送器的输出变化情况,可以通过示波器或数据采集仪器记录输出信号;3. 根据压力变化的曲线图,分析差压变送器的响应时间、灵敏度、线性度等性能指标;4. 逐步增加或减小压力变化范围,检验差压变送器的输出是否稳定可靠,响应时间是否符合要求;5. 对比动态校验的结果与差压变送器的技术参数,确保其性能指标在正常范围内;6. 若发现异常情况,及时调整差压变送器的参数或进行维修校准;7. 最后,根据动态校验的结果,制定相应的维护计划,保证差压变送器的正常运行。

综上所述,差压变送器的校验方法包括静态校验和动态校验两种,通过严格按照校验步骤进行,可以确保差压变送器的准确性和可靠性,保障工业生产的正常运行。

差压变送器的校验工作是非常重要的,需要定期进行,以确保仪器的准确性和稳定性,提高生产效率和质量。

差压变送器校验规程

差压变送器校验规程

差压变送器校验规程1.0目的规范差压变送器的校准操作,确保差压变送器的有效性和准确性。

2.0范围对新购或年检的差压变送器进行校验。

3.0校验时所需标准仪器及设备 1)空气压缩机; 2)定值器; 3)压力校验仪; 4)标准电流表; 5)精密电阻箱; 6)稳压电源。

4.0校验接线方法+ +-通大气5.0校验方法 5.1外观检查1)变送器的名牌应完整、清晰,高、低压室应有明显标记。

2)变送器的零件表面涂覆层应整洁、完好,无腐蚀和锈斑。

空压机差压变送器 电流表稳压电源电阻箱压力校验仪定值器5.2基本误差校验(±0.2% ~±0.5%)校验不少于5个有效点。

增加输入信号,使输入信号依次缓慢地停在各个有效点上(不得超过有效点值再返回),读取标准表的数值并记录被检表的数值。

然后,减小输入信号,用同样的方法对仪表进行反向校验。

若误差超过允许值,则调整零点电位器及量程电位器直到满足精度要求为止。

5.3回程误差校验(0.2% ~0.5%)回程误差校验与示值基本误差校验同时进行。

即正向与反向校验时,同一被校分度线上的示值之差,取其中最大值,如误差超过允许值,应重新进行基本误差校验,直到满足精度要求为止。

5.4校验结果的处理经校验合格的差压变送器填写仪表校验记录,做合格标识,方可投入使用,不合格的差压变送器填写仪表维修记录并详细记录不合格项目,经维修仍达不到标准要求的填写仪表报废申请表。

5.5校验周期为12个月。

6.0参考文件JJF1071国家计量校准规范编写规则JJF1001通用计量术语及定义GBT/T8170数值修约规则与极限数值的表示和判定7.0记录表格压力(差压)变送器检定记录表压力表检定记录表压力(差压)控制器检定记录表压力(差压)变送器检定记录表证书编号:送检单位:设备名称:生产单位:型号规格:测量范围:出厂编号:准确度等级:环境温度:℃环境湿度:%RH 检定用标准器名称及型号:1、编号:2、编号:被检点()理论输出值()实际输出值()基本误差()回差()校前值检定值平均值上行程下行程上行程下行程检定记事:允许误差:最大误差:允许回差:最大回差:绝缘电阻:绝缘强度:密封性:外观:结论:检定员:核验员:检定日期:压力变送器、差压变送器校验记录名称型号测量范围输出信号供电电压出厂编号精度等级安装地点压力检定点()输出理论值()实际输出值(mA)基本误差(mA)回程误差(mA) 上行程下行程上行程下行程允许误差检定结果检定人检定日期。

差压变送器校验

差压变送器校验

项目一差压变送器使用与校验
一、测试目标
1.技能方面:掌握智能压力变送器的组态设置和校验综合实践技能;
2.知识方面:熟悉智能压力变送器的工作原理和系统接线;掌握绝对误差、
引用误差、回差的计算以及仪表精度校验的基本原则。

3.态度方面:培养应用型人才的工程应用能力。

二、主要工具及材料
三、测试内容
能够正确进行电路和气路的连接,正确使用工具,正确对数显表进行组态设置,正确对变送器进行组态设置和校验,并填写相关数据。

四、操作步骤和要求
1.对差压变送器进行外观检查,并填写表格。

2.数显表接线并设置数显表参数。

3.将数显表与变送器连接,并设置变送器参数。

4.正反行程校验变送器,模拟输出4、8、12、16、20mA,记录数显表的显
示。

5.处理数据
计算被校表的引用误差、变差和允许误差,判断被校表是否合格,填写校验单。

基本误差校验记录单
结论:该差变是否合格?________________
五、评分标准
差压变送器使用与校验的要求及评分标准姓名班级学号
测试教师:考核日期:年月日。

电动差压变送器的校准步骤

电动差压变送器的校准步骤

电动差压变送器的校准步骤①基本误差校准a.关闭引压管正、负压阀,打开平衡阀。

b.接好校准线路。

c.卸去正、负侧排气堵头。

d.用空气将正、负压室内的残液从排气堵头经放空堵头吹净。

e.检查确认后接通电源。

f.经校准表接嘴向正压侧排气孔加信号。

选变送器测量范围或输出信号的0%、25%、50%、75%、100% 5个点为标准值进行校准。

g.平稳地输入差压信号,读取各点相应的实测值。

h.使输出信号上升到上限值的105%保持1min ,然后逐渐使输出信号减少到最小,读取各点相应的实测值。

i.计算基本误差:正行程误差 %10016x AoAz z -=δ 反行程误差 %10016x AoAf f -=δ式中 δz ——正行程基本误差,% δf ——反行程时基本误差,% Az ——正行程时输出实测值,mA Af ——反行程时输出实测值,mA Ao ——输出信号公称值,mA 16——输出信号上、下限之差,mA(对Ⅱ型电动差压变送器应为10mA )电动差压变送器的允许基本误不得超过变送器规定的精度等级。

②回程误差的校准在同一点测得正、反行程实测值之差的绝对值,即为电动差压变送器的回程误差。

回程误差的计算:A H=AfAz式中A H——电动差压变送器的回程误差,mA。

Az——正行程时输出信号的实测值,mA。

Af——反行程时输出信号的实测值,mA。

电动差压变送器的回程误差不得超过变送器规定允许差绝对值。

③填写校准记录电动差压变送器校准表格形式如下。

单位仪表名称规格型号精度等级允许基本误差:最大基本误差:允许回程误差:最大回程误差:校准人:审核人:年月日例西安仪表厂1151DP型差压变送器的校准①准备及接管连接a.关闭三阀组正、负压阀,打开平衡阀。

b.取下正压侧排气堵头,并在堵头位置接上校表接嘴。

c.打开下方排气/排液阀,鼓气吹扫残物、残液后关死排、气排液阀。

d.接上压力信号源及数字压力计。

e.卸开二次表的输入端子(只卸一端),串上标准电流表。

压力(差压)变送器检修校验指导书

压力(差压)变送器检修校验指导书

压力(差压)变送器检修校验指导书1范围本标准规定了压力(差压)变送器的检修、校验方法。

本标准适用于XX生态工程有限公司压力(差压)变送器的检修、校验。

2工作原理压力(差压)变送器是将压力信号转换为标准电流或电压信号的仪表,其原理是被测压力作用到测量元件上,随着被测压力的变化,产生与被测压力成比例的微小位移,这个位移通过相应的转换机构,转换成标准电流或电压信号,通过传送部件的运算放大后,输出与被测压力成线性关系的标准电流或电压信号。

压力(差压)变送器可用于测量表压,绝压,真空度等。

3维护检修3.1作业初始状态条件确认3.1.1确认智能压力(差压)变送器位号及现场位置。

3.1.2对工艺介质的温度、压力、是否有毒有害及是否需要排空进行确认。

3.2作业准备和危害识别3. 2.1作业前应办理《检修工作单》(见附件1),对作业单所涉及内容逐条落实后由相应装置的工艺人员和仪表班长确认后由仪表维修施工人员随身携带。

4. 2.2观察DCS报警器画面确认好现场已经无报警。

5. 2.3作业人员应带齐工器具有:--- 手持终端;一个人工具(一字螺丝刀、十字螺丝刀、8寸活动扳手、6寸活动扳手、斜口钳、尖嘴钳、钢丝钳等)、10寸管钳、万用表):一拆卸三阀组时,应备10寸扳手、14寸梅花扳手、一块干净抹布或塑料薄膜。

6. 2.4劳保要求:—穿好工作服,戴好安全帽、护目眼镜和劳保手套(或防酸碱手套);一一有毒有害气体时应佩戴氧气呼吸器;一一高处作业时应佩戴安全带;一一拆卸时,应佩戴防护面罩。

3.2.5作业时应有监护人。

3.2.6应站在仪表上风处,对现场周围环境观察3min。

3.2.7作业前,作业人员首先检查仪表及管线外观,无安全隐患问题存在才能进行作业。

3.2.8校验和调整零位,进行正负迁移的场合,应在测量初始压力下进行。

3.3.1变送器外观检查、卫生清扫:一检查变送器外观(包括铭牌、标志、外壳等):外观应整洁,零件完整无缺,铭牌与标志齐全清楚,外壳旋紧盖好;一检查变送器内部(包括电路板、接线端子、表内接线、线号、引出线等):内部应清洁,电路板及端子固定螺丝齐全牢固,表内接线正确,编号齐全清楚,引出线无破损或划痕;一检查仪表二次阀门、平衡阀门:二次阀门、平衡阀门完好严密,手轮齐全,标志正确清楚,操作灵活;一检查变送器接头螺纹:变送器接头螺纹应无滑扣、错扣现象,紧固螺母应无滑丝现象。

差压变送器的现场校准方法

差压变送器的现场校准方法

差压变送器的现场校准方法SANY GROUP system office room 【SANYUA16H-差压变送器的现场校准方法差压变送器在工厂有广泛的应用,为保证其正常运行及准确性,定期检查、校准是很有必要的。

现介绍一种现场校准方法。

一.准备工作我们知道差压变送器在应用中是与导压管相连接的,通常的做法,需要把导压管和差压变送器的接头拆开,再接入压力源进行校准。

这样是很麻烦的,并且工作和劳动强度大,最担心的是拆装接头时把导压管扳断或出现泄漏问题。

因此dlr采取了一种较方便的现场校准方法,我们知道不管什么型号的差压变送器,其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器提供了方便。

为此dlr加工制作了与排气、排液阀或旋塞相同螺纹的接头(又称为奶嘴),如图所示。

对差压变送器进行校准时,先把三阀组的正、负阀门关闭,打开平衡阀门,然后旋松排气、排液阀或旋塞放空,然后把自制的接头接在正压室的排气、排液阀或旋塞的位置上;而负压室则保持旋松状态,使其通大气。

压力源通过胶皮管与自制接头相连接,并检查气路密封情况,同时把电流表或电压表、手操器接入变送器输出电路中,通电预热后开始校准。

二.常规差压变送器的校准先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20ma,在现场调校讲的是快,在此介绍零点、量程的快速调校法。

调零点时对满度几乎没有影响,但调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1ma,零点将向上移动约0.2ma,反之亦然。

例如:输入压力为100kpa,该读数为19.900ma,调量程电位器使输出为19.900+(20.000-19.000)*1.25=20.025ma.量程增加了0.125ma,则零点增加1/5*0.125=0.025.调零点电位器使输出为20.000ma.零点和满量程调校正常后,再检查中间各刻度,看其是否超差?必要时进行微调。

差压变送器的现场校准方法

差压变送器的现场校准方法

差压变送器的现场校准方法1.校准前准备工作:在进行差压变送器的现场校准之前,需要做一些准备工作。

首先,确认所使用的校准装置(标准压力计)的准确度和可靠性。

其次,检查差压变送器的外观是否有损坏或脏污,确保其正常工作。

最后,准备所需的校准工具和记录表。

2.校准步骤:(1)断开差压变送器与过程管道之间的连接,将变送器从安装位置上取下。

(2)将标准压力计与差压变送器的两个压力接口分别连接起来。

一个接口连接到高压端,另一个接口连接到低压端。

(3)调节标准压力计,使其输出一个已知的压力值。

可以通过旋转调节旋钮或更改压力计的活塞位置来实现。

(4)读取差压变送器的输出信号,并记录下来。

一般来说,差压变送器的输出信号可以通过远程显示器或记录仪读取。

(5)根据标准压力计的压力值和差压变送器的输出信号,计算出差压变送器的误差。

误差计算公式为:误差=(标准值-测量值)/标准值×100%。

(6)根据差压变送器的误差,调整变送器的零点和量程。

一般来说,可以通过旋转零点和量程调节旋钮来实现。

(7)重复步骤(3)-(6),直到差压变送器的输出信号与标准压力计的压力值相匹配,误差在可接受范围内。

(8)完成校准后,将差压变送器重新安装到原来的位置上,并重新连接到过程管道。

3.校准记录和验证:在完成差压变送器的现场校准后,需要将校准结果记录下来,并进行验证。

记录校准结果包括差压变送器的型号、序列号、校准日期、校准者等信息,以及校准前后的输出信号和误差值。

校准验证可以通过将标准压力计再次连接到差压变送器上,检查校准后的输出信号与标准压力计的压力值是否相匹配。

差压变送器效验记录

差压变送器效验记录

差压变送器效验记录型号:DPT-1000制造商:ABC Instrument Co., Ltd.效验日期:2024年3月15日效验地点:XYZ工厂一、效验目的本次效验旨在验证差压变送器DPT-1000的测量准确性和稳定性,确保其满足工业过程控制的要求。

二、效验仪器和设备1.差压变送器DPT-10002.气体压力表3.数字多用表4.电流源5.计算机和数据采集系统三、效验方案1.连接校准装置使用导管将差压变送器和气体压力表连接起来,形成一个封闭的系统。

同时,将电流源和数字多用表连接到差压变送器上。

2.校准差压变送器a)设置校准装置的差压值,例如0-100kPa的范围。

b)逐步增加差压变送器的输入压力,记录差压变送器的输出电流和实际差压值。

c)计算差压变送器的输出电流和实际差压值之间的偏差,绘制偏差曲线。

3.检查仪器的标定范围a)将校准装置的压力调整到差压变送器的最大测量范围。

b)记录差压变送器的输出电流和实际差压值,与其标定范围进行比较。

4.测量稳定性a)将差压变送器的输入压力设置为标定范围内的一个数值,例如50kPa。

b)连续记录差压变送器的输出电流和实际差压值,在一定时间内稳定后进行分析。

四、效验结果1.校准结果根据偏差曲线计算得出,差压变送器的输出电流与实际差压值之间的偏差在允许范围内,满足工业过程控制的要求。

2.标定范围检查结果在差压变送器的最大测量范围内,输出电流和实际差压值基本一致,符合差压变送器的标定范围要求。

3.稳定性分析结果五、效验结论六、备注在效验过程中,发现差压变送器的响应速度较慢,建议在下次维护保养时进行检修和清洁。

以上是差压变送器效验记录的示例,通过对差压变送器的校准和检查,可以确保其测量准确性和稳定性,提高工业过程控制的可靠性和精度。

差压变送器的零位检查及量程校验

差压变送器的零位检查及量程校验

差压变送器的零位检查及量程校验:
1.回零检查:
按三阀组的开关顺序(此法为一般仪表,不包括带隔离液仪表)
1)关闭正压阀;
2)打开平衡阀;
3)关闭负压阀;
4)将表堵头螺钉松开排堵;
5)检查并调整仪表零位;
6)投用及清洁现场。

2.变送器零位、量程校验:
标准压力信号发生器、标准电流表、24V DC电源及连接件、导线等。

1)将仪表正、负压室通大气,接通电源稳定3min后,将阻尼时间置最小,此时变送器为4mA, 否则调整零点螺钉,使之输出为4mA
2)给变送器正压室输入量程信号,负压通大气,变送器输出为20 mA , 若有偏差调整量程螺钉使之输出为20mA。

3)重复步骤1、2使之符合要求为止
4)将测量范围分为5点,按0%、25%、50%、75%、100%逐点输入信号,变送器的输出值应在允许范围内,若超差,反复调整零位、量程。

5)投用仪表并告知工艺。

6)填写校验单。

3.引压管打压:
准备工作:打压泵、相应接头及工具等。

1)关闭一次阀,打开排污阀
2)待排污干净后将打压泵连接好,关闭三阀组正负压阀,打开平衡阀
3)打压待压力在一定情况下时,将一次阀打开,进一步打压,至引压管导通,关闭一次阀打压,重复操作,使引压管畅通
4)疏通后投用仪表并告知工艺。

5)清理现场卫生。

差压变送器的现场校准方法

差压变送器的现场校准方法

差压变送器的现场校准方法手动校准的步骤如下:1.准备校准装置:首先需要准备一个校准装置,一般是由一个标准压力表和一段适合的压力管道组成。

校准装置上还需要安装一个截止阀和一个快速接头,用于连接差压变送器。

2.在正常工作条件下,先将截止阀关闭,保证系统压力稳定为零。

3.进行零点校准:通过打开校准装置上的截止阀,使得标准压力表与差压变送器建立连接。

然后调节标准压力表的压力,使其显示为零。

此时,将零点校准按钮按下,差压变送器的零点将被重新设置为当前标准压力表读数。

4.进行量程校准:在一定范围内,调整校准装置上的标准压力表,使其读数分别为差压变送器的最小量程和最大量程。

然后依次按下量程校准按钮,差压变送器的量程将被重新设置为当前标准压力表读数。

自动校准的步骤如下:1.准备自动校准装置:自动校准装置由一个电脑终端和一个与差压变送器连接的自动校准装置组成。

自动校准装置一般包括一个比较准确的压力源和一个与差压变送器相连的压力输入接口。

2.通过电脑终端连接自动校准装置,并设置校准参数:在电脑终端上选择相应的校准方法,设定校准范围、精度和周期等参数。

3.自动校准:通过电脑终端控制自动校准装置,根据设定的校准参数和程序,自动进行差压变送器的校准。

校准过程中,自动校准装置会反复改变标准压力源的压力,与差压变送器进行比较,根据差值来调整差压变送器的零点和量程。

4.校准结束:校准完成后,自动校准装置会生成校准报告,报告中包含了校准参数、校准结果和校准证书等信息。

根据校准报告可以判断差压变送器是否通过校准,是否符合要求。

无论是手动校准还是自动校准,都需要在操作前检查校准装置的状态和性能,确保其正常工作。

校准时,要控制好校准装置的压力以及校准过程中的温度和湿度等环境因素,以确保校准的准确性。

此外,校准定期进行,并记录校准结果和校准时间,方便后续的维护和更换。

差压变送器校准方法

差压变送器校准方法

差压变送器校准方法量程范围DP3J(3E): 0~7.5KPaDP4J(4E): 0~37.4KPa一、DP5J(5E): 0~186.8KPa二、精度0.2级三、校验接线图四、校验:1、静态零点校验:2、将变送器的正负压室内残留液体排除后, 正负压室通大气, 检查, 变送器输出应为4mA, 允许绝对误差不超过0.032mA, 否则调整零点。

3、静压实验:4、向变送器的正、负压室同时施加(25%的公称压力)并排出正负压的气泡, 后关闭阀, 检查输出, 误差不超过±0.032mA, 如果超出误差, 则说明膜盒变形。

过程校验:零点校验: 将变送器正负压室内液体排除后检查零点。

5、 B.量程校验: 用定值器输入量程上限值, 电流表读数应为20mA, 最大允许绝对误差不超过0.032mA, 若不合格则调整量程螺钉。

6、C、进行零点量程校验:由于调整量程会影响零点, 所以要反复调整。

7、D、对变送器进行五点校验:正返行程校验, 检查变送器的线性, 各点误差应合格。

注:在进行行程校验时, 当压力表示值要靠近被校点刻度时, 要注意缓慢增加输入信号, 切勿超越校验点再返回, 下行程校验亦同理。

8、填写校验单后注:△调校时输入差压与输出电流关系式为:△Pi=(x%)2×△Pmax式中△Pi—输入差压;x%—输出量程的百分数;△Pmax—最大差压零点量程校验方法:变送器表体铭牌下有两个调整螺钉ZERO(零点)SPAN(量程)对于智能型变送器, 取下电子壳体就可以看见零点量程调整按钮, 用手同时按量程和零点按钮至少5秒, 以触发控制, 按ZERO(零点)按钮5秒以设置4mA , 验证输出是否为4mA, 按SPAN5秒设置量程, 验证输出是否为20mA。

5、附: 变送器调校记录。

变送器调校记录。

差压变送器正确操作使用步骤 变送器如何操作

差压变送器正确操作使用步骤 变送器如何操作

差压变送器正确操作使用步骤变送器如何操作对于工业上大部门的差压变送器,不管是HART协议和布朗协议等差压变送器,安装与调校应注意以下几个问题:1、正确进行误差及回差的计算,正确给出校验结论,正确给出校验结论,正确进行有效数字的处理。

2、设备复位整理:停用三阀组,停电、拆除回路连线及相关设备,压力掌控台启动关闭,打开截止阀及回检阀。

3、校验仪设置功能项,校验仪首先清零,压力管路连接好,同时注意正负极连接,接入标准电阻。

检查回路电流。

4、变送器精度校验:将微调阀放到中心位置,关闭截止阀及回检阀,电动压力检验台输出压力设置,基本误差调校(上行5点,下行5点),适时记录数据。

5、安装时候常常显现松动,变送器与三阀组链接,螺栓应对角缩紧,一般不能一次锁死,三阀组安装时候应当加密封线圈。

6、正确的挂接手操器,依照要求设置变送器内容,零位调整。

7、对于三阀组的操作:首先打开平衡阀,正确开高压阀。

差压变送器在测量过程中常会显现一些故障,因此,在确定程度上影响生产的正常进行,依据相关人员现场多年的实践阅历,总结了一些常见故障判定分析和解决方法。

线路故障:当计算机显示数值不正常时,首先要打开智能差压变送器的接线盒,检查线路是否虚接、短接或者断接,可以通过测电源、量电阻、摇绝缘等方法,进行故障的判定和处理。

采集模块或差压传感器故障:当线路故障排出时,就要看是不是采集模块或差压传感器故障。

使用万用表检查智能差压变送器工作电源是否正常,同时测量智能差压变送器的输出电流值是否在4mA~20mA(假如为输出电压值,测量是否在0~5V)范围内,确认输出值是否正常。

假如无输出值,智能差压变送器损坏,需要更换差压变送器。

假如现场测量值换算与实际阅历值相符,则现场仪表和测点无问题,模块损坏,需更换模块。

当现场测量值换算与计算机显示值相同,说明引压管或智能差压变送器有问题。

引压管故障:1.引压管漏气—由于差压变送器接点、截止阀等附件比较多,导致泄漏点增多,维护工作量增大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

差压变送器的校验步骤
差压变送器在工厂有广泛的应用,为保证其正常运行及准确性,定期检查、校准是很有必要的。

现介绍一种不用拆除导压管就进行现场校准的方法。

一.准备工作
我们知道差压变送器在应用中是与导压管相连接的,通常的做法,需要把导压管和差压变送器的接头拆开,再接入压力源进行校准。

这样是很麻烦的,并且工作和劳动强度大,最担心的是拆装接头时把导压管扳断或出现泄漏问题。

我们知道不管什么型号的差压变送器,其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器提供了方便,也就是说不用拆除导压管就可校准差压变送器。

为此dlr加工制作了与排气、排液阀或旋塞相同螺纹的接头(又称为奶嘴),如图所示。

对差压变送器进行校准时,先把三阀组的正、负阀门关闭,打开平衡阀门,然后旋松排气、排液阀或旋塞放空,然后用自制的接头来代替接正压室的排气、排液阀或旋塞;而负压室则保持旋松状态,使其通大气。

压力源通过胶皮管与自制接头相连接,关闭平衡阀门,并检查气路密封情况,然后把电流表(电压表)、手操器接入变送器输出电路中,通电预热后开始校准。

二.常规差压变送器的校准
先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为
20mA,在现场调校讲的是快,在此介绍零点、量程的快速调校法。

调零点时对满度几乎没有影响,但调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1mA,零点将向上移动约
0."2mA,反之亦然。

例如:
输入满量程压力为100Kpa,该读数为
19."900mA,调量程电位器使输出为
19."900+(
20."000-
19."900)*
1."25=
20."025m
A.量程增加
0."125mA,则零点增加1/5*
0."125=
0."
025."调零点电位器使输出为
20."000m
A.零点和满量程调校正常后,再检查中间各刻度,看其是否超差?必要时进行微调。

然后进行迁移、线性、阻尼的调整工作。

三.智能差压变送器的校准
用上述的常规方法对智能变送器进行校准是不行的,因为这是由HART变送器结构原理所决定了。

因为智能变送器在输入压力源和产生的4-20mA电流信号之间,除机械、电路外,还有微处理芯片对输入数据的运算工作。

因此调校与常规方法有所区别。

实际上厂家对智能变送器的校准也是有说明的,如ABB的变送器,对校准就有:
“设定量程”、“重定量程”、“微调”之分。

其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作,而“重定量程”操作则要求将变送器连接到标准压力源上,通过一系列指令引导,由变送器直接感应实际压力并对数值进行设置。

而量程的初始、最终设置直接取决于真实的压力输入值。

但要看到尽管变送器的模拟输出与所用的输入值关系正确,但过程值的数字读数显示的数值会略有不同,这可通过微调项来进行校准。

由于各部分既要单独调校又必需要联调,因此实际校准时可按以下步骤进行:
1.先做一次4-20mA微调,用以校正变送器内部的D/A转换器,由于其不涉及传感部件,无需外部压力信号源。

2."再做一次全程微调,使4-20m
A、数字读数与实际施加的压力信号相吻合,因此需要压力信号源。

3.最后做重定量程,通过调整使模拟输出4-20mA与外加的压力信号源相吻合,其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

问题讨论:
有的人认为,只要用HART手操器就可改变智能变送器量程,并可进行零点和量程的调整工作,而不需要输入压力源,但这种做法不能称为校准,只能称为“设定量程”。

真正的校准是需要用一台标准压力源输入变送器的。

因为不使用标准器而调量程(LRV、URV)不是校准,忽略输入部分(输入变送器的压力)来进行输出调节(变送器的转换电路)不是正确的校准。

再者压力、差压检测部件与
A/D转换电路、电流输出的关系并不对等,校准的目的就是找准三者的变化关系。

强调一点:
只有对输入和输出(输入变送器的压力、A/D转换电路、环路电流输出电路)一齐调试,才称得上是真正意义上的校准。

四.几点建议
调校工作结束后,要把排气、排液阀或和旋塞旋回原位,并应缠上生料带,要旋紧保证不泄漏,但旋紧前应该先进行正、负压室的排气、排液工作。

此时还可利用工艺压力,进行简易的变送器静压误差检查工作。

图中加工的接头螺纹M可根据变送器的排气、排液阀或旋塞的螺纹规格加工,因为各型变送器是不一样的,有英制的,有公制的。

产生压力源用的压力泵比较笨重,在现场用血压计的加压球是很轻便的。

相关文档
最新文档
