东芝复印机维修手册簿
东芝2051-2551维修手册Weiss故障排除手册
感谢您购买东芝多功能彩色数码复印机。本手册描述如何解决使用设备时发生的问题。请把本手册放在触手可及的地方， 并用它来配置一个能最佳使用 e-STUDIO 功能的环境。 公司拥有手册的最终解释权。手册中的不当之处在所难免，敬请谅解。手册中的相关图片请以实际安装后的图片为准。
前言 1
2 前言
目录
第一章
第二章 第三章
前言 ............................................................................................................................................ 1
指出操作设备时您应注意的信息。
此外，本手册也使用以下标记，描述了便于操作本设备的有用信息：
ᦤ冫
描述了有利于设备操作的便捷信息。 表示页面所描述的内容与您当前所做的有关。根据需要，参见这些页面。
选购件
关于可用的选购件，请参阅随机的 《快速开始手册》中的 “选购件”。
屏幕
y 根据设备的使用环境，例如：选购件的安装状态，本手册中的屏幕可能会与实际情况不同。 y 本手册中的屏幕以使用 A/B 型纸张为例。如果使用 LT 型纸张时，则按键的显示或顺序可能会与您的设备不同。
清除卡纸 ................................................................................................................................... 14 确定卡纸位置 ....................................................................................................................... 14 清除卡纸 .............................................................................................................................. 15 自动双面输稿器（下部）中的卡纸 ........................................................................................ 16 自动双面输稿器（上部）中的卡纸 ........................................................................................ 17 纸盒供纸区域中的卡纸 ........................................................................................................ 18 大容量供纸器中的卡纸 ........................................................................................................ 19 供纸工作台中的卡纸 ............................................................................................................ 19 第一纸盒中的卡纸................................................................................................................ 20 第二到第四纸盒中的卡纸 ..................................................................................................... 20 大容量供纸器纸盒中的卡纸 ................................................................................................. 21 旁路供纸托盘中的卡纸 ........................................................................................................ 22 自动双面单元中的卡纸 ........................................................................................................ 23 纸张输送通路中的卡纸 ........................................................................................................ 24 定影单元中的卡纸................................................................................................................ 25 作业分类托盘和交错分页托盘中的卡纸 ............................................................................... 27 中继桥单元中的卡纸 ............................................................................................................ 28 内置式整理器和打孔单元中的卡纸....................................................................................... 28 脊缝式装订整理器和打孔单元中的卡纸 ............................................................................... 31 脊缝式装订整理器的脊缝式装订单元中的卡纸..................................................................... 33 清除由错误的纸张尺寸设置引起的卡纸 ............................................................................... 34
163_166维修手册
东芝 163 复印机输出检查（测试模式 04 ）列表
代码 151 152 153 158 160 168 功能 代码 101 闭 代码 102 闭 代码 103 闭 代码 108 闭 代码 110 闭 代码 118 闭 功能关 功能关 功能关 功能关 功能关 开／关
磁铁开／关
合器（低速）开／关
数器计数
关
关（低速）
关（高速） [-DC] 开／关
开／关
／关
压开／关
开／关
（在极限位置自动关闭）
传感器单元开／关
供纸电机开／关（正常旋转）
供纸电机开／关（反转）
读取电机开／关（正常旋转）
反向电机开／关（正常旋转）
反向电机开／关（反转）
冷却风扇开／关（低速）
冷却风扇开／关（高速）
东芝 163 复印机输出检查（测试模式 04 ）列表
代码 101 102 103 108 110 118 201 202 203 204 205 218 235 236 237 249 252 253 255 256 261 267 281 282 283 284 285 410 411 功能 主电机开（无显影器时运 行） 墨粉电机开（正常旋转） 多棱镜电机开（ 600 dpi ） 定位离合器开 ADU 电机开（低速） 激光器开 搓纸电磁铁开／关 PFU 搓纸电磁铁开／关 PFU 输送离合器（高速）开／关 旁路搓纸电磁铁开／关 PFU 输送离合器（低速）开／关 钥匙复印计数器计数 消电灯开／关 排风扇开／关（低速） 排风扇开／关（高速） 显影器偏压 [-DC] 开／关 主充电电极开／关 分离偏压开／关 转印导板偏压开／关 转印变压器开／关 扫描电机开（在极限位置自动关闭） 接触式图像传感器单元开／关 自动输稿器供纸电机开／关（正常旋转） 自动输稿器供纸电机开／关（反转） 自动输稿器读取电机开／关（正常旋转） 自动输稿器反向电机开／关（正常旋转） 自动输稿器反向电机开／关（反转） 转换调节器冷却风扇开／关（低速） 转换调节器冷却风扇开／关（高速）
东芝复印机856维修手册
东芝复印机856维修手册一、东芝856复印机基本概述东芝856复印机是一款高性能的复印设备，广泛应用于企事业单位、学校和政府部门等场所。
它具有以下特点：1.高速复印：最高复印速度可达85页/分钟，满足大型办公需求。
2.高质量：采用高品质光学组件，确保复印效果清晰、细腻。
3.多种功能：支持复印、打印、扫描等多种功能，提高工作效率。
4.节能环保：符合我国节能环保政策，降低能耗，减少环境污染。
二、东芝856复印机故障代码及解决方案1.故障代码解析东芝856复印机在出现故障时，会显示相应的故障代码。
例如：- 代码1：纸张输送系统故障- 代码2：感光鼓故障- 代码3：充电器故障- 代码4：定影器故障- 代码5：传感器故障2.故障排除方法根据故障代码，查找对应的故障原因，并进行排除。
如：- 代码1：检查纸张输送路径，清理堵塞物，修复损坏部件。
- 代码2：更换感光鼓，清理感光鼓表面污渍，调整感光鼓位置。
- 代码3：检查充电器线路，修复损坏部件，清理充电器表面灰尘。
- 代码4：检查定影器组件，清理定影器表面污渍，调整定影器温度。
- 代码5：检查传感器连接线路，修复损坏部件，清理传感器表面灰尘。
三、东芝856复印机维修流程1.维修前的准备工作- 准备维修工具：如螺丝刀、镊子、清洁布等。
- 准备配件：如感光鼓、充电器、定影器等。
- 获取维修手册：查阅东芝856复印机维修手册，了解维修流程及注意事项。
2.拆卸与组装步骤- 关闭电源，断开电源线。
- 拆卸复印机前盖、后盖，暴露内部组件。
- 根据维修手册，判断故障部位，拆卸相关组件。
- 更换故障部件，清理、维修受损部件。
- 组装复印机，恢复原状。
3.故障部位查找与诊断- 使用排除法，逐步缩小故障范围，找到故障部位。
- 使用诊断工具（如示波器、万用表等），辅助诊断故障原因。
四、东芝856复印机日常维护与保养1.定期清洁：清理复印机内部灰尘，保持设备清洁。
2.检查易损件：定期检查感光鼓、充电器、定影器等易损件，提前更换损坏部件。

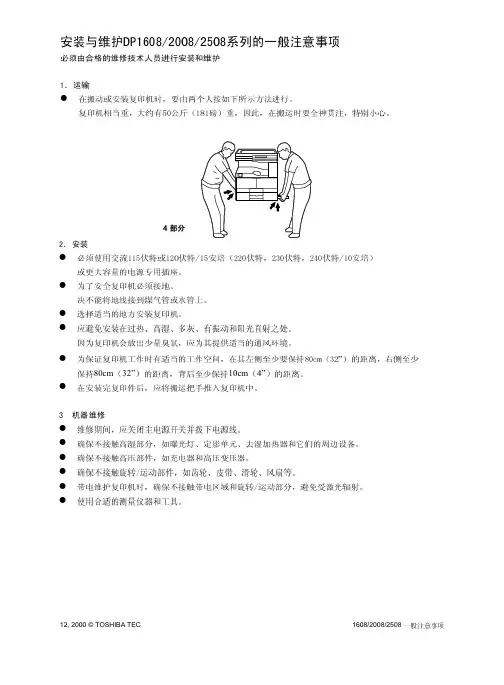

东芝DP1608.2008.2508中文维修手册_部分1
7 14 17
6 8 9
!
A3-A5-R FOLIO LD-ST-R COM
64-80g/m
17-21 lbs
-
-
A3-A5-R FOLIO LD-ST-R COM
64-80g/m 17-21 lbs 80-163g/m 21-43 lbs
OHP /
1608/2008/2508
2 - 15
1608/2008/2508
5
CL 1 RGST-CLT
B-1
CL 2
OCF-CLT
B-1
CL 3
PU-CLT
B-3
6
THM 1 FUS-THM
D-1
THM 2 HEA1-THM
D-1
1
THM 3 HEA2 THM
D-1
2
THM 4 SCN-THM
DБайду номын сангаас2
1
ASD/AUD/CND//SAD
FUS
PWA-F-FUS
AC
PWA
A-1
PWA
ACD/AUD/CND/D/SAD
12, 2000 © TOSHIBA TEC
2 - 17
1608/2008/2508
2.4
2.4.1
2.4.2
PFU PFP ADU SFB OCT
1608/2008/2508
2 - 18
10, 2000 © TOSHIBA TEC
PFP
16
16
16
-
12
12
12
-
13
13
13
-
11
11
11
东芝复印机内部维修全部详解
东芝复印机内部维修全部详解东芝复印机在国内具有良好的口碑,不仅因为东芝复印机具有较好的产品质量,而且产品类型全面,能够适合不同用户的需求。
不过对于复印机这类产品而言,过硬的产品质量只能提供性能保证,如果需要长期稳定的使用,还需要使用者具有一定的维护和维修知识,这也就是我们平常所说的售后问题。
快速处理售后问题的关键在于掌握过硬的维护好维修知识,于是,笔者为大家整理了东芝内部维修资料的宝典,能够让您事半功倍,快速步入高级维护者的行列。
东芝复印机维修代码解析同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除。
同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除,同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查。
同时按0和6键打开电源强制启动《定影器不加热》;同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出,按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键。
1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码,一般只使用03/04 05 08,老化方式机器空运转。
1、更换载体同时按05,打开电源开关,面板显示 AJ,键入调整模式 N按复印键显示当前值,进行(自动)调整,键入修改值,按插入键将修改值存入内存,按 3+4 复印。
东芝复印机维修手册
东芝168S解鼓-代码
08-340 鼓寿命计数值设定
（当08-689设为“1”时有效）
接受值 0---99999；
默认值 168S/208S =27000
258s=33000
注： 当08-355中的数值（鼓计数显示）达到设置值（08-340鼓寿命设置值）的10倍时，“更换鼓”将显示当08-340中鼓寿命设置值为0，就不会显示“更换鼓”
08-673 鼓想关计数器值清零
（当08-689设为“1”时有效）
进行08-673的操作后，下列计数值将被清零；
08-355 鼓计数显示
08-401 鼓寿命计数
东芝数码168卡纸类错误代码表：
机身输纸卡纸E01 纸卡在机身内
E02 纸卡在定影单元附近
E03 电源接通时，纸张留在机器内（ADF/RADF除外）
E08 在ADU 里卡纸
E09 送纸传感器发生超时错误
送纸系统卡纸E11 在ADU送纸卡纸
E12 在SFB送纸卡纸
E13 纸盒1送纸卡纸
E14 纸盒2送纸卡纸
E15 纸盒3送纸卡纸
E16 纸盒4送纸卡纸（208、258系列）
可选纸盒传送卡纸E31 来自2的纸张不能到达送纸传感器，所以在
纸盒2送纸过程中，纸张卡在机身内
E32~E36 依次类推
光学系统呼叫维修C21 灯架初始话错误
C25 扫描单元检测出错
将显示在LCD上。
东芝232282维修手册
C010 – 是相关的驱动系统，传感器或离合器
C260 – 扫描单元相关的，曝光灯，灯控板，电机传感器。
C410 – 定影相关，定影灯，热保险，热敏电阻，辊。
C550 – 信号传输相关，电路板或者接插连线。
C730 – 输稿器相关，电机。
C940 – 电路相关，主CPU，LGC板，DRV板，高压板。
LGC主板上的芯片里储存了控制这些高压输出的参数。
错误代码
C970 高压传输异常（检查是否有主充高压漏电）
调整代码
05[210] 主充电压测试
08[805-809，826，864，865，866，867] 主充电压设置
05－280：强行进行墨粉回收（更换显影剂之前执行该调整，墨粉被强行从清洁器中移出）
05－305：调整图像副扫描方向
05－306：调整图像主扫描方向
05－356：RADF 传感器和 EEPROM 初始化的自动调整
05－367：RADF 原稿导板最小位置调整
05－368：RADF 原稿导板最大位置调整
6、定影单元
代码设置
08[400] 定影故障计数器
08[407-413，437，438，448，450-453，515-521] 定影温度
调整及设定
05[308] 将灯架复原到初始原位
05[305-340] 扫描器部分调整
08[312-314] 扫描计数器
3、鼓清洁/处理单元
高压控制
600V的预转印高压同样由高压板生成。
08－672：清空部门代码
08－690：HDD 格式化
08－692：控制面板定位调整
08－995：显示机器序列号
东芝2000系列维修手册
东芝2000系列维修手册东芝2000系列维修手册一、介绍本维修手册旨在为东芝2000系列产品的维修人员提供详细的维修指南和操作步骤。
本手册分为以下几个章节：安全注意事项、故障诊断、维修步骤、零件替换和维护保养。
二、安全注意事项1：在执行任何维修工作前，务必断开电源并拔掉电源插头。
2：使用绝缘工具和个人防护装备，确保安全操作。
3：请遵守国家和地方的安全法规和标准。
4：请确保操作环境干燥、通风良好，并远离易燃和易爆物品。
5：在执行维修工作时，禁止吸烟、使用明火和产生静电。
6：请仔细阅读产品手册和使用说明书，熟悉产品的功能和操作步骤。
三、故障诊断1：故障现象描述：清楚描述产品故障的具体现象和表现。
2：故障原因分析：基于故障现象，分析可能的故障原因。
3：故障诊断步骤：根据故障现象和可能的原因，进行逐步的故障诊断。
4：测试仪器及工具：列出常用的测试仪器和工具，如万用表、电源电压测试仪等。
四、维修步骤1：拆卸步骤：按照产品结构，详细列出拆卸产品的步骤。
2：零件替换：指导维修人员如何正确替换故障零件，并注意事项。
3：组件装配：指导维修人员如何正确组装产品以确保正常运行。
五、零件替换1：零件清单：列出常见故障零件的名称和编号。
2：零件替换步骤：详细描述如何替换故障零件，并注明注意事项。
3：零件供应信息：提供可靠的零件供应商和联系方式。
六、维护保养1：清洁步骤：指导维修人员如何正确清洁产品，并注明注意事项。
2：润滑步骤：如适用，在此部分指导维修人员如何正确润滑产品。
附件：本文档涉及的附件包括：1：产品结构图2：故障诊断流程图3：零件替换示意图法律名词及注释：1：依法运作：指根据法律的要求，合法进行操作。
2：保修期限：指产品保修期的有效时间。
3：免责声明：指相关方对于产品使用过程中的损失不承担责任的声明。
东芝复印机856维修手册
东芝复印机856维修手册
（原创实用版）
目录
1.东芝复印机 856 简介
2.维修手册的作用
3.维修手册的内容
4.如何使用维修手册
5.维修手册的优点
正文
东芝复印机 856 是一款高效、稳定的复印设备，适用于各种办公环境。
然而，就像其他机器一样，它也可能会出现故障，需要进行维修。
这时，一份详细的维修手册就变得非常重要。
维修手册是专业人员针对设备故障情况和维修方法编撰的一份指导
性文档。
对于东芝复印机 856 来说，维修手册的作用主要体现在以下几
个方面：
首先，维修手册可以帮助我们了解复印机的基本结构和功能。
通过对维修手册的阅读，我们可以对复印机的工作原理有一个更深入的理解，这对于诊断和解决故障是非常有帮助的。
其次，维修手册详细记录了复印机可能出现的各种故障及其解决方法。
这些故障涵盖了复印机的各个部分，包括电源、复印装置、控制系统等。
对于非专业人员来说，通过维修手册可以知道如何应对这些故障，避免因为操作不当而造成更大的损失。
再次，维修手册还提供了复印机的维护保养方法。
定期进行维护保养，可以延长复印机的使用寿命，保证其正常运行。
那么，如何使用维修手册呢？首先，我们需要对复印机进行充分的了
解，包括其型号、生产日期等基本信息。
然后，根据复印机出现的故障，查找维修手册中相应的章节，按照手册中的指导进行操作。
东芝180-280多功能一体机维修手册
e-studio180S/200S
2
Access Your Dreams
第一章 概述
规格
项目 复印速度 扫描分辨率 打印分辨率 预热时间 首张复印时间 最大复印份数
倍率
灰度等级 操作面板 最小/最大纸张尺寸 最大容量 输稿器
本地打印
传真 内存 机器寿命 CRU 寿命 耗电 外观尺寸(W x D x H) 重量（Kg）
e-STUDIO180S
e-STUDIO200S
18ppm/19ppm(A4/Letter) 20ppm/20ppm(A4/Letter)
600*2,400dpi
600*600dpi
600*600dpi 少于42秒 少于53秒
← 少于 35 秒 少于 41 秒
99 50%-200% 256 LCD(16字 x 2 行)
第一节 180S 安装与设置 ........................................................................................... 4 第二节 200S 安装与设置 ........................................................................................... 7 第三章 系统组成 ............................................................................................................... 9 第一节 180S .............................................................................................................. 9
复印机维修手册全集
复印机维修手册〔全集〕一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原那么并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修〔保养〕是在什么时间，维修〔保养〕效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的根底上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比拟常见的是故障代码，如NP系列复印机的故障代码为“ E0~E8 等，理光系列那么以〞U “加数字为代码，这些代码一岀现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，那么必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性〞故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所岀现的故障现象还是有一些差异，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
东芝2000系列维修手册
东芝2000系列维修手册1：误码表（清除/停止+8）复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸 E21E02 E12 E19 E22E03 E13 E23E04 E14 E25E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP（纸盒工作台）主电机工作异常C05 ADU（双面器）主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF（大容量纸库）供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2：复印机输出信号检查（03/04）01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电机OFF07 光风扇ON 17 光风善OFF08 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化（单面操做）81 DF独立老化（双面操做）82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3：复印机调整方试（05）代码名称允许输入值初始值备注00 自动墨粉传感器 -------- ----01 手动曝光（100%） 0-255 128 值越大，图像越淡02 手动曝光（154%） 0-255 12803 手动曝光（50%） 0-255 12804 手动曝光（200%） 0-255 12805 自动曝光（100%） 0-255 12806 自动曝光（154%） 0-255 12807 自动曝光（50%） 0-255 12808 自动曝光（200%） 0-255 12809 允许曝光范围（亮） 0-255 50 值越大，亮度越亮10 允许曝光范围（暗） 0-255 210 值越大，亮度越暗14 照片曝光（100%） 0-255 157 值越大，图像越淡15 照片曝光（154%） 0-255 12816 照片曝光（50%） 0-255 12817 照片曝光（200%） 0-255 12821 扫描电机速度调整 0-15 8 值加1速度加0。
东芝2019系列维修手册共10页文档
东芝2000系列维修手册1：误码表（清除/停止+8）复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸E02 E12 E19E03 E13E04 E14E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP（纸盒工作台）主电机工作异常C05 ADU（双面器）主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF（大容量纸库）供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2：复印机输出信号检查（03/04）01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电07 光风扇ON 1708 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化（单面操做）81 DF独立老化（双面操做）82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3：复印机调整方试（05）代码名称允许输入值初始值00 自动墨粉传感器 -------- ----01 手动曝光（100%） 0-255 128 值越大02 手动曝光（154%） 0-255 12803 手动曝光（50%） 0-255 12804 手动曝光（200%） 0-255 12805 自动曝光（100%） 0-255 12806 自动曝光（154%） 0-255 12807 自动曝光（50%） 0-255 12808 自动曝光（200%） 0-255 12809 允许曝光范围（亮） 0-255 50 值越大，10 允许曝光范围（暗） 0-255 210 值越大，14 照片曝光（100%） 0-255 157 值越大，15 照片曝光（154%） 0-255 12816 照片曝光（50%） 0-255 12817 照片曝光（200%） 0-255 12821 扫描电机速度调整 0-15 8 值加125 LED消去阵列定时调整（100%） 0-15 8 值加1后移0。
TOSHIBA东芝2510复印机维修资料
TOSHIBA东芝2510复印机维修资料TOSHIBA 东芝 2510 复印机TOSHIBA 2510 诊断模式进入自诊断模式代码面板显示自诊断模式退出自诊断同时按01打开电源开关面板全部指示灯ON按C/S键同时按02打开电源开关100% AGING A不包括ADF复印机模拟(老化)工作键入 "09"同时按03打开电源开关100% TEST MODE C先初始化才可以进入输入/输出检查键入 "09"同时按04打开电源开关100% TEST MODE C不初始化就可以进入输入/输出检查键入 "09"同时按05打开电源开关100% TEST MODE A调整模式[按E/S(节能)键可以复印;按插入键(C/S)数据存入内存]键入 "09"打开电源开关按06强行预热完成进入准备就绪状态同时按07打开电源开关100% AGING A包括ADF复印机模拟(老化)工作键入 "09"同时按08打开电源开关100% TEST MODE D设置模式[按C/S 键校正;按插入键(按E/S节能)数据存入内存]键入 "09"TOSHOBA 东芝2510 复印机故障码当维修呼叫(小板手)指示灯或卡纸指示灯闪亮，同时按下清除/停止键和"8"便显示故障码E1机内卡纸E2定影附近卡纸E3电源ON时有纸保留在复印机内E4复印期间前门盖被打开E5LCC纸盒进纸卡纸E8双面单元(ADD)进纸卡纸E9纸盘工作台纸盒进纸卡纸EC ADF进纸卡纸ED ADF输纸部分卡纸EE ADF出口/翻转输纸故障C3主CPU与付CPU通讯错C5光学系统没能完成初始化,光学系统锁住C7定影故障清除C7故障码：同时按08打开电源开关进入自诊断,键入89,按复印键,键入0,按插入键清除C7故障,按09退出自诊断CB ADF进纸电机锁住CC ADF输送带电机锁住CP主电机锁住A2双面单元(ADD)异常A4分页器异常A5接口信号出错:主CPU 和 I/O接口CPU 通讯错A6接口信号出错:分页器和复印机主板通讯错TOSHIBA 东芝 2510 输入/输出检查模式 03；0413*******.xls第1 页同时按03打开电源开关显示100% TEST MODE C ,先初始化才可以进入输入/输出检查同时按03打开电源开关显示100% TEST MODE C ,不初始化才可以进入输入/输出检查输出检查No:功能No:功能1主电机M1，转印/分离高压，消电灯等 ON11主电机，转印/分离高压，显影偏压，消电灯等 ON2进纸电机 ON12进纸电机 OFF3对位电机 ON13对位电机 OFF6供粉电机 ON16供粉电机 OFF7光学风扇M11 ON17光学风扇 OFF20扫描电机（速度由复印倍率决定）按一次复印键改变一次方向21镜头电机按一次复印键改变一次方向22反光镜电机按一次复印键改变一次方向24原稿电机按一次复印键改变一次方向26LCT纸盒纸升降电机M14按一次复印键改变一次方向30主冲高压（HVT-M）输出按一次复印键ON;再按一次复印键OFF31转印高压（HVT-T）输出按一次复印键ON;再按一次复印键OFF32分离高压（HVT-T）输出按一次复印键ON;再按一次复印键OFF33爆光灯（EXP）（5秒内自动OFF）按一次复印键ON;再按一次复印键OFF34转印偏压GB按一次复印键ON;再按一次复印键OFF37分离爪电磁铁SOL3按一次复印键ON;再按一次复印键OFF 38手搓纸电磁铁SOL2按一次复印键ON;再按一次复印键OFF 39纸盒搓纸电磁铁SOL1按一次复印键ON;再按一次复印键OFF 41双面单元输纸部分输纸电机 ON51双面单元输纸部分输纸电机M7 OFF42双面单元输纸部分对位电机(CCW) ON52双面单元输纸部分同步电机M8（CCW） OFF43双面单元输纸部分对位电机(CW）ON53双面单元输纸部分同步电机M8（CW） OFF45双面单元输纸部分尺寸定位电机M9按一次复印键ON;再按一次复印键OFF46双面单元输纸部分拍纸电机M10按一次复印键ON;再按一次复印键OFF48双面单元输纸部分搓纸电磁铁SOL5按一次复印键ON;再按一次复印键OFF49出口岔门偏转板电磁铁SOL4按一次复印键ON;再按一次复印键OFF61纸盘工作台电机 ON71纸盘工作台电机 OFF62纸盘工作台输纸离合器(FD2;FD3）ON72纸盘工作台同步离合器（RGT2；RGT3） OFF63纸盘工作台同步离合器(RGT2;RGT3) ON73纸盘工作台输纸离合器（FD2；FD3） OFF64纸盘工作台输纸电机 (TRY2:TRY3) ON74纸盘工作台输纸电机（TRY2；TRY3） OFF81输送带电机正转按一次复印键ON;再按一次复印键OFF82输送带电机反转按一次复印键ON;再按一次复印键OFF83ADF输送带电机正转按一次复印键ON;再按一次复印键OFF 84ADF输送带电机反转按一次复印键ON;再按一次复印键OFF 85ADF输稿电机按一次复印键ON;再按一次复印键OFF86ADF制动电磁铁按一次复印键ON;再按一次复印键OFF87ADF原稿分离电磁铁按一次复印键ON;再按一次复印键OFF 88ADF出口偏转板按一次复印键ON;再按一次复印键OFFTOSHIBA 东芝 2510 操作面板全部指示灯ON模式 01同时按01打开电源开关，操作面板全部指示灯点亮；按清除/停止（C/S）键全部指示灯OFF133320520.xls第 2 页TOSHIBA 东芝 2510 复印机模拟(老化)工作模式 02；07同时按02打开电源开面板显示100% AGING A,不包括ADF复印机模拟(老化)工作启动;按清除/停止（C/S）键停止(老化)工作,键入"09"退出自诊断模式同时按07打开电源开面板显示100% AGING A,包括ADF在内复印机模拟(老化)工作启动;按清除/停止（C/S）键停止(老化)工作,键入"09"退出自诊断模式TOSHIBA 东芝 2510 强行预热完成模式 06打开电源开关按06,强行预热完成进入准备就绪状态TOSHIBA 东芝 2510 调整模式 05同时按05,打开电源开关,面板显示100% TEST MODE A,键入调整模式 No:按复印键显示当前值，进行(或自动)调整，键入修改值，按插入键将修改值存入内存，退出 05 自诊断模式: 键入 "09"No:调整项目调整范围, 缺省值0TD传感器自动调整范围: 0~255, 缺省值=128 键入0,按复印键面板显示例如[ 115% WAIT 096 A]鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变例如[ 205% ADJUST MODE 143 A]。
东芝系列维修手册
东芝系列维修手册第一章：介绍1.1 使用目的1.2 范围和适用性1.3 术语和缩写第二章：产品概述2.1 产品特点2.2 硬件规格2.3 软件规格2.4 外观设计2.5 附件列表第三章：维修流程3.1 常见故障诊断3.2 维修所需工具3.3 打开设备3.4 组件拆卸和更换3.5 组件固定和连接3.6 维修完成测试第四章：维护与保养4.1 清洁指南4.2 电源管理4.3 防尘处理4.4 温度和湿度要求4.5 停电和断电保护第五章：常见问题解决方案5.1 无法启动设备5.2 屏幕显示问题5.3 声音问题5.4 网络连接问题5.5 外部设备无法识别5.6 其他常见问题第六章：故障代码和解决办法6.1 硬件故障代码6.2 软件故障代码6.3 解决办法和故障排除步骤第七章：维修记录与保修7.1 维修记录表格7.2 保修政策和流程7.3 延长保修计划第八章：维修安全与注意事项8.1 电源安全8.2 维修过程中的安全注意事项8.3 设备维护与保养注意事项8.4 废弃设备处理第九章：常见维修工具使用说明9.1 螺丝刀9.2 钳子9.3 测量工具9.4 探头和夹子9.5 清洁工具第十章：常见故障案例及处理方法10.1 故障现象描述10.2 故障原因分析10.3 解决措施和步骤结论本手册详细介绍了东芝系列产品的维修流程、维护与保养方法以及常见故障解决方案。
通过学习本手册，用户可以更好地了解设备的内部构造和工作原理，更加准确地定位和解决常见故障。
另外，本手册还对常见维修工具的使用方法进行了说明，并提供了一些常见故障案例，帮助用户更好地理解维修过程中的注意事项和操作技巧。
在维修过程中，务必遵循安全操作规范，并注意电源安全和个人安全。
同时，定期进行设备的维护与保养工作，可以延长设备的使用寿命和保持正常的工作状态。
本手册是一本实用的指导手册，适用于东芝系列产品的用户和维修人员。
无论您是初学者还是有一定维修经验的专业人士，本手册都有一定的参考价值。
东芝E-STUDIO 230,280维修手册中文_部分2
3[E]副扫描方向的图像位置<步骤>(1)同时按下数字键[0] 和[5]，打开电源。
→ （调整模式）(2)将刻度尺置于原稿玻璃上，刻度尺的前端紧靠左边的原稿标尺。
(3)按下[FAX]键在A3（LD ）、100% 和下纸盒模式下进行复印。
(4)测量从纸张前端至刻度尺复印图像10 毫米处的距离D 。
(5)检查距离 D 是否位于 10±0.5 毫米范围内。
(6)如果不是，按照以下步骤更改值并重复以上步骤 3 至 5。
(调整模式)→ (输入代码[305]) → [START]→（键入一个值（可接受的值：0 至 255))→ 按下[ENTER]或[INTERRUPT]键（储存在存储器中）。
→ （显示“100% A ”。
）*调整值越大，图像移位至尾端越多（0.14 毫米/级）。
图 3-15[F]前端消边<步骤>(1)同时按下数字键[0] 和[5]，打开电源。
→ （调整模式）(2)打开稿台盖板或RADF 。
(3)按下[FAX]键在A3（LD ）、100%、文本/照片和下纸盒模式下进行复印。
(4)测量复印图像前端空白区E 。
(5)检查空白区 E 是否位于 3+0.5 毫米范围内。
(6)如果不是，按照以下步骤更改值并重复以上步骤 3 至 5。
(调整模式) → (输入代码[430]) → [START]→（键入一个值（可接受的值：0 至 255))→ 按下[ENTER]或[INTERRUPT]键（储存在存储器中）。
→ （显示“100% A ”。
）*调整值越大，空白区越宽（约为 0.04 毫米/级）。
图3-163[G]右侧消边<步骤>(1)同时按下数字键[0] 和[5]，打开电源。
→ （调整模式）(2)打开稿台盖板或RADF 。
(3)按下[FAX]键在A3（LD ）、100%、文本/照片和下纸盒模式下进行复印。
(4)测量复印图像右侧空白区F 。
(5)检查空白区 F 是否位于 2±1.0 毫米范围内。
东芝复印机维护记
东芝复印机维护记
自动检测：先一起按住05键再开机，再按0键，再按复印键，此时在复印记数栏内会显示一个数值，若此数大于24，则按下降键，调至24；若此数小于24，则按上升键，使之等于24，此时一开始复印键处于红色，等待一会会变成兰色，此时再先按确认键，后再同时按09键即可。
自动进纸功能密码：05开机，17键确认，再按0键，再按插入键（在控制面板的左上方），再按09键即可。
自动走纸：同按02开机，等待片刻即可。
消除扳手符号方法：08开机，89键，按确认键，再按0键，再按插入键，再关机，再开机即可。
自动进粉：04开机，按6键，再按确认键即可。
调整复印起始位置：05开机RL，按53键，确认键，若显示8则按0，再插入键即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。
1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印允镜鼻爸担?自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。
--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出---------------- ----------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0---------- 79--当前PM计数显示----范围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0～255 标准1282 手动曝光调整154% 范围0～255 标准1283 手动曝光调整50% 范围0～255 标准1284 手动曝光调整200% 范围0～255 标准1285 自动曝光调整100% 范围0～255 标准1286 自动曝光调整154% 范围0～255 标准1287 自动曝光调整50% 范围0～255 标准1288 自动曝光调整200% 范围0～255 标准12814 图像曝光调整100% 范围0～255 标准12815 图像曝光调整154% 范围0～255 标准12816 图像曝光调整50% 范围0～255 标准12817 图像曝光调整200% 范围0～255 标准12838 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准12840 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128--------2--手动154%曝光量调整----范围: 0~255, 缺省值=128--------3--手动50%曝光量调整----范围: 0~255, 缺省值=128--------4--手动200%曝光量调整----范围: 0~255, 缺省值=128--------5--自动100%曝光量调整----范围: 0~255, 缺省值=128--------6--自动154%曝光量调整----范围: 0~255, 缺省值=128--------7--自动50%曝光量调整----范围: 0~255, 缺省值=128--------8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128--------15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------ C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------C41--电源接通时，定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。
在分页器传输路径卡纸错误代码内容备考E81在分页器传输路径中纸张延迟堵塞纸张未到达传感器入口E82在分页器传输路径中纸张停滞堵塞纸张停留在传感器入口5.复印机驱动系统请求检修错误代码内容备考C01主电机工作异常6.光学系统请求检修错误代码内容备考C21光学系统初始化错误扫描、镜头或反光镜工作异常C26检测到曝光灯烧毁7.处理系统请求要检修错误代码内容备考C41开机时热敏电阻异常或加热器断开C43在预热期间或复印机已就绪时，热敏电阻异常C44在预热期间或复印机已就绪时，加热器断开9.有关通讯的请求检修错误代码内容备考C54分页器和主CPU通讯异常C55ADF与和主CPU通讯异常10。
有关ADF错误代码内容备考C71ADF主电机锁定ADF堵塞LED闪烁C72检测到定位调整失败传感器ADF堵塞LED闪烁C73EEROM初始化错误ADF堵塞LED闪烁11。
有关分页器的请求检修错误代码内容备考C81纸传输电机异常C82稿台移动电机异常C83上限位错误C84下限位错误C85初期位置传感器错误C88复印移动传感器错误12.其它异常现象请求检修错误代码内容备考C94在特殊方式（CH、AJ）下，光学系统初期化错误内容与C21误码相同。
