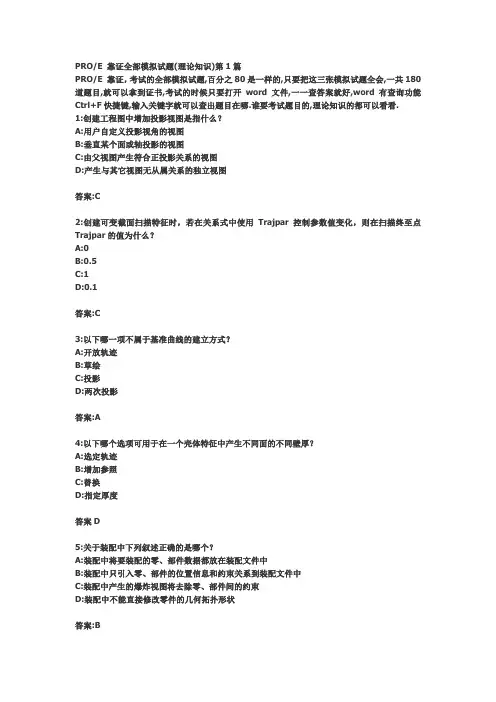

.谁要考试题目的 ,理论知识的都可以看看Trajpar 控制参数值变化，则在扫描终至点PRO/E 靠证全部模拟试题 （ 理论知识 ） 第 1 篇PRO/E 靠证， 考试的全部模拟试题 , 百分之 80 是一样的 , 只要把这三张模拟试题全会 ,一共 180 道题目 ,就可以拿到证书 ,考试的时候只要打开 word 文件 , 一一查答案就好 ,word 有查询功能 Ctrl+F 快捷键 ,输入关键字就可以查出题目在哪1: 创建工程图中增加投影视图是指什么？A ：用户自定义投影视角的视图B: 垂直某个面或轴投影的视图C: 由父视图产生符合正投影关系的视图D: 产生与其它视图无从属关系的独立视图答案 :C 2: 创建可变截面扫描特征时，若在关系式中使用Trajpar 的值为什么？A:0B:0.5C:1D:0.1答案 :C 3: 以下哪一项不属于基准曲线的建立方式？A: 开放轨迹B: 草绘C: 投影D: 两次投影答案 :A 4: 以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A: 选定轨迹B: 增加参照C: 替换D: 指定厚度答案 D 5: 关于装配中下列叙述正确的是哪个？A: 装配中将要装配的零、部件数据都放在装配文件中B: 装配中只引入零、部件的位置信息和约束关系到装配文件中C: 装配中产生的爆炸视图将去除零、部件间的约束D: 装配中不能直接修改零件的几何拓扑形状6:在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？A：圆柱度B:垂直度C：平行度D:同心度答案:A7:建立拔模特征时拔模角度的有效范围是多少？A:-10 度一一10 度B:-15 度一一15 度C:-30度——30度D:-45 度一一45 度答案越8:模具模型中的参考模型指的是什么？A:模具元件B:模具设计依据的产品C:模具基础元件D:模架类型答案:B9:利用边界成型 Boundaries 建构曲面时会怎样？A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面答案:A10:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B11:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？这一选项是指什么？ A: 单个B:链C: 环路D: 目的链 答案 :B12: 通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面， A: 裁剪拷贝 Copy by trimB: 高级 AdvancedC: 裙边 SkirtD: 着色 Shadow答案 :C13: 若要变更原有特征的属性和参照，应使用哪个操作？A: 修改B: 重新排序C: 重定义D: 设置注释答案 :C14: 参照面与绘图面的关系是什么？A: IIB:丄C: 相交D: 无关答案 :B15: 草绘中圆弧的绘制有多少种绘制方式？A:2 种B:3 种C:4 种D:5 种答案 :C16: 创建基础扫描特征的基本步骤是什么？A: 第一条轨迹定义 —— 第二条轨迹定义 ——截面定义B: 截面定义 ——扫描轨迹定义C: 扫描轨迹定义 ——截面定义D: 扫描轨迹定义 ——第一截面 —— 第二截面答案:C17:以下草绘图形中有过度约束的是哪个?A:B:C:D:18:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B：特殊角度（90度的倍数）C:至平面D:穿过下一个答案:B19:以下选项中，不属于 Pro/E 十大基本模块类型的是哪个?A：零件B:组件C:制造D:特征答案D20:以下哪个选项，用来产生分模面与参考模型相交的曲线?A:侧面影像曲线 SilhouetteB:着色 ShadwC:裙边 SkirtD:交截答案:A21:建立浇道，流道，浇口等应该使用哪个选项?A:模具模型B:特征C:修改D:充模答案:B22: 标注如图示，截面图元对中心线的直径的步骤是什么？A: 点击目标图元——点击中心线——点击目标图元——放置B: 点击中心线——点击目标图元——放置C: 双击目标图元——点击中心线——放置D: 点击中心线——点击目标图元——点击中心线——放置答案 :A23: 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B: 辅助视图C: 一般视图D: 局部（详尽）视图答案 :C 24Pro/E 草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A: 捕捉到栅格B: 锁定已修改的尺寸C: 始于草绘视图D: 定点答案 :C25: 若在特征中先后使用两关系① d1=Sin30 ，② d2=4 *d1 则 d2 的值为什么？A:0.5B:1C:1.5D:2答案 D 26: 对右图的零件进行模具设计，凸肋部分应采用什么处理？A: 斜销B: 滑块C: 镶件D: 顶针答案 :B 27: 装配时对某两个面使用对齐约束或匹配约束的区别是什么？A: 对齐使两个面指向一致，匹配使两个面指向相反B: 匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D: 以上都是对的答案 :A 28:Molding （铸模）选项，可用来干吗？A: 定义开模动作B: 建立模具元件C: 建立成品模型D: 建立模具体积块答案 :C29: 使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A: 一定要封闭B: 一定不要封闭C: 不一定要封闭D: 一定要封闭且包围扫描起点答案 :C30: 对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？ A: 边链B: 曲面——曲面C: 边——曲面D: 边对答案 :A多选题31: 建立分型面的常用方法有哪些？A: 使用曲面创建与编辑工具构建B: 使用着色功能C: 使用侧面影像曲线产生裙边特征D: 骨架折弯答案 :ABC32: 特征间建立父子关系的方法有哪些？A: 选择一个特征的表面作为另一个特征截面的放置面B: 一个特征选择另一特征作为其定位参照C: 通过镜像产生新的特征D: 在一个特征之后接着建立一个特征答案 :ABC 33: 图示图形可作为什么的截面图形？A:[ 拉伸 ] 薄板伸出项B:[ 旋转 ] 实体伸出项C:[ 拉伸 ] 曲面D:[ 草绘 ] 曲线答案 :ACD34: 利用哪些阵列所建立的特征可以超过放置平面？A: 一般B: 相同C: 变化D: 圆形答案 :AC35: 为了成功建立分模曲面，必须满足什么？A: 分模曲面必须与工件或模具体积块完全相交以期能形成分割B: 分模曲面不能自我相交C: 分模曲面必须连续并相切D: 以上都不正确答案 :AB36: 以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？ A: 数据来自文件B: 利用曲面工具建立局部分模面分出相应体积C: 建立相应的实体特征然后切割D:NC 后置处理答案 :BC37: 边界曲面有哪三种类型？A: 扭曲曲面B: 混合曲面C: 圆锥曲面D:N 侧曲面38: 以下述说正确的有哪些？A：完成装配体创建后可任意更改零件文件的文件名B: 使用匹配或对齐约束时，可对偏距输入负值C: 爆炸图只能由系统自动定义，不可以人工定义D: 可以在装配环境下创建零部件答案 :BD39: 曲面中下列说法正确的是哪些？A: 曲面中黄色线是边界线B: 曲面中黄色线是棱线C: 面中紫色线是棱线D: 棱线间可以放置倒圆角特征答案 :ACD40: 约束 = 可用来指定什么？A: 相同半径B: 相同长度C: 相同角度D: 相同曲率答案 :ABD41: 按圆角半径定义方式分，简单倒圆角包括哪些类型？A: 常数B: 可变的C: 完全圆角D: 通过曲线答案 :ABCD42: 创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A: 有相同长度的边B: 有相同数目的边（图元）C: 起始点有对应关系D: 有相同属性的图元答案 :BC43: 对曲面进行延拓后产生的曲面部分有哪些类型？A: 相同曲面B: 近似曲面（齿形曲面）C: 延拓方向（直平面）D: 相切曲面答案:ABCD44：在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现? A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar 参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD45:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD46 ro/E软件的基本特性是什么?A:3-D实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD47:以下关系式格式有效的是哪些?A^ENGTH=2*WIDTHB:d2 =tan60D:d1=50*trajpa 叶50 答案:ABD48:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案 :ABCD 49: 对于曲面创建中的［封闭终点］与［开放终点］述说正确的是哪些？A: 拉伸、旋转、扫描、混合特征中都能出现此选项B: 选择封闭终点时，截面图形应封闭C: 选择封闭终点时，截面图形不能封闭D: 扫描曲面中，封闭终点时，扫描轨迹应封闭答案 :AB50: 以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A: 数据来自文件B: 利用曲面工具建立局部分模面分出相应体积块C：建立相应的实体特征然后切割D:NC 后置处理答案 :BC判断题51: 在文件菜单中，保存副本与文件备份是没区别的，只有拭除文件与删除文件有区别。
ProE模具设计笔试试卷试题(附答案)
一、选择题1.在执行（C ）命令时，可直接进入零件的草绘模式修改草绘截面。
A. 编辑B. 编辑﹥参照C. 编辑﹥定义D. 编辑﹥隐含2.在创建旋转草绘截面时，在旋转中心必须有下列哪项特征才可以创建旋转特征（C ）。
A. 切线B. 平行线C. 中心线D. 实线3.当需要选择多条曲线时，需按住下列哪个键（B ）。
A. AltB. CtrlC. TabD. Enter4.下列哪项约束可以将两草绘约束为成镜像状的特征（D ）。
A. 相等B. 相切C. 垂直D. 对称5.基准点的创建，一般有四种方式，下面哪一项不属于创建基准点的方法（C）。
A. 草绘的B. 点C. 偏移坐标系D. 相交直线6.Molding（铸模）选项，可用来( C )A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块7.模具模型中的参考模型指的是什么？( B )A:模具元件B:模具设计依据的产品C:模具基础元件D:模架类型8.Pro/e 中设计完成的模具图是以什么格式进行保存的：（B ）A、＃.prtB、＃.asmC、＃.secD、＃.drw9.要对窗口中的零件进行平移应选择（B）A、Ctrl+鼠标左键B、Shift+鼠标中键C、Ctrl+鼠标中键D、Shift+鼠标右键10.打开软件后首先要做的是（ D）A、命名B、选择基准面C、创建一个公制的零件D、设定工作目录11.草绘里的中心线主要是用来（D）。
A、对称B、旋转轴C、尺寸参考D、对称和旋转轴12.草绘旋转特征时，其旋转中心线可以有（A ）。
A、一条B、二条C、三条D、多条13.应用程序之间的切换，最好建议在（ A ）菜单下切换。
A、窗口B、视图C、文件D、任务栏14.通过编辑命令对零件的尺寸进行修改后，零件必须（ B ）A、屏幕刷新B、再生C、重新定义D、无须做任何操作15. Pro/E软件可以用（ B ）模块进行模具设计。
A、窗口B、组件C、文件D、任务栏二、判断题1. Pro/E软件只能用制造模块进行模具设计。
