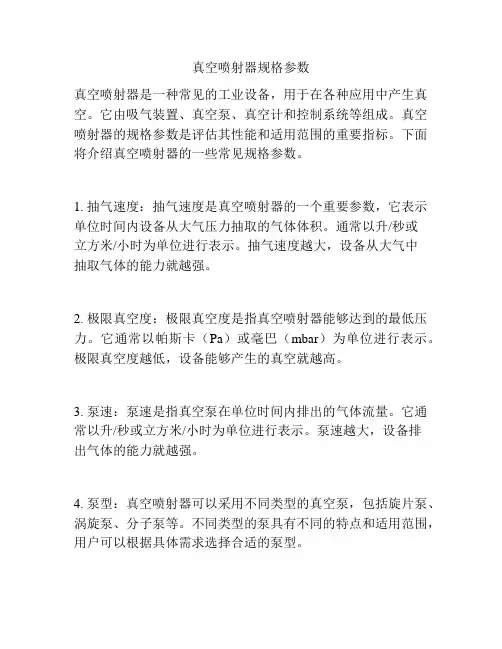

喷射器性能参数

喷射器性能参数

极限真空额定抽气量m3/h 工作水温oC

MPa mmHg

ZSL（F ）-1-20 -0.098 -735 20 25

ZSL（F ）-1-40 -0.098 -735 40 25

ZSL（F ）-1-60 -0.098 -735 60 25

ZSL（F ）-1-100 -0.098 -735 100 25

ZSL（F ）-1-200 -0.098 -735 200 25

ZSL（F ）-1-300 -0.098 -735 300 25

ZSL（F ）-1-500 -0.098 -735 500 25

ZSL（F ）-1-700 -0.098 -735 700 25

喷射器性能参数表（一）

Mpa 0.093 0.087 0.080 0.073 0.067 0.060 0.053

ZSL-1-60 m3/h ——8 12 15 18 22 ZSL-1-100 m3/h —12 15 18 22 26 32 ZSL-1-200 m3/h —13 17 26 31 38 45 ZSL-1-300 m3/h —14 20 28 36 44 50 ZSL-1-500 m3/h 15 29 47 64 72 80 100 ZSL-1-700 m3/h 24 40 60 75 90 120 150

喷射器性能参数表（二）

Mpa 0.047 0.040 0.033 0.027 0.020 0.013 0.0067

ZSL-1-60 m3/h 25 28 34 39 50 62 74 ZSL-1-100 m3/h 38 46 54 64 74 84 102 ZSL-1-200 m3/h 49 61 74 91 118 145 200 ZSL-1-300 m3/h 70 90 125 155 200 250 310 ZSL-1-500 m3/h 125 150 220 250 315 430 515 ZSL-1-700 m3/h 180 240 300 350 450 580 720

ZSL射流真空泵配用参数表

喷射器型号水泵型号扬程（m）流量(m3) 电机功率KW 转速r/min ZSL-1-20

ZSLF-1-20

IS65-50-160B 24 18 2.2 2900 ZSL-1-40

ZSLF-1-40

IS65-50-160A 28 21 3 2900 ZSL-1-60

ZSLF-1-60 IS65-50-160 32 25

5.5

7.5

2900

ZSL-1-100

ZSLF-1-100 IS80-65-160 32 50

7.5

11

2900

ZSL-1-200

ZSLF-1-200 IS80-50-200A 45 45

11

15

2900

ZSL-1-300

ZSLF-1-300 IS80-50-200 50 50

15

18.5

2900

ZSL-1-500

ZSLF-1-500 IS100-65-200 50 100

22

30

2900

ZSL-1-700

ZSLF-1-700 IS100-65-250 80 100

37

45

2900

ZPB型气、水两用喷射泵

ZPB型气、水两用喷射泵总成

本泵总成主要供大、中型水泵去掉底阀后，能吸上引水，实现水泵无底阀运行，既能减轻劳动程度，又能达到显著的节电效果，一般吨水节电在5%-27%。

1、本泵根据控制方式分为Ⅰ型(手动控制型)Ⅱ型(电磁阀自动控制型)。

2、根据用户要求，可采用特殊材料制造。

ZPB是喷射泵总成的型号

ZPB型喷射泵总成是由PB型喷射泵、阀门、真空表、管道及管件组成。

总成因工作介质的不同压力，而分成不同规格

一、ZPB型喷射泵总成的型号规格

ZPBD型ZPBZ型ZPBG型

工作压力水Kgf/cm2 2-16 16-40 40-100

压力气(汽) Kgf/cm2 2-5 2-5 2-5

控制工作介质阀门型号J41-16 J43（53）H－40 J43（53）H－100

二、型号标记

三、安装使用

根据水泵使用现场，可分为单台与多台水泵运行的安装形式。

单台水泵的安装，每台喷射泵只对该台水泵进行吸气吸上引水。

多台水泵安装如图所示。这种安装形式多台水泵共同使用各台喷射泵，由吾在煤矿井下主泵房使用时，采用多工作介质(即高压水、压缩空气、备用水源)为动力，和多台喷射泵并联，互为备用，做到了任意一台喷射泵工作时能启动任意一台水泵，实现了井下中央水泵房全去掉水泵底阀。称该安装形式为多动力，多台喷射泵并联互为备用上水系统。
