交流接触器作用和工作原理

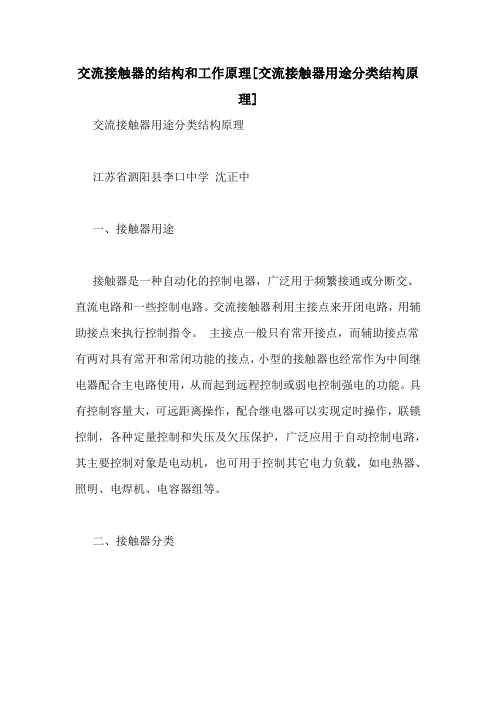

交流接触器的结构和工作原理[交流接触器用途分类结构原理]
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s3/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
交流接触器的作用和工作原理
交流接触器的作用和工作原理
交流接触器是一种电气控制设备，常用于控制交流电路中的电动机、照明设备等。
它的主要作用是在电路中打开或关闭电流，实现对电气设备的控制。
接下来我们将介绍交流接触器的作用和工作原理。
作用
1. 打开和关闭电路
交流接触器可以根据外部信号控制电路的通断，从而实现对电气设备的启动和停止。
通常情况下，通过控制接触器的线圈，可以使接触器的触点打开或关闭，从而切换电路的通断状态。
2. 过载保护
交流接触器通常还配备有过载保护功能。
当电路中的电流超过额定值时，接触器会自动断开电路，起到保护电气设备的作用，避免由于过载而造成设备损坏或事故发生。
工作原理
1. 线圈工作原理
交流接触器的线圈是接收控制信号的部分，当线圈通电时产生磁场，磁场作用下使得接触器的触点闭合或断开。
2. 触点工作原理
接触器的触点分为主触点和辅助触点。
主触点用于通断电路，承载较大电流；辅助触点用于接通控制信号，承载较小电流。
触点的闭合和断开由线圈控制，线圈通电时，触点闭合；线圈停止通电时，触点断开。
3. 电气原理
交流接触器通过线圈和触点的联动，实现对电路的控制。
当控制信号作用于线圈时，线圈产生磁场，吸合触点闭合，电路通电；当控制信号消失时，磁场消失，触点断开，电路断开。
这样就实现了电路的通断控制。
总结
交流接触器作为一种重要的电气控制设备，扮演着控制电路通断、保护设备安全的关键角色。
通过掌握其工作原理，可以更好地应用于实际工程中，确保电气设备的正常运行和安全运行。

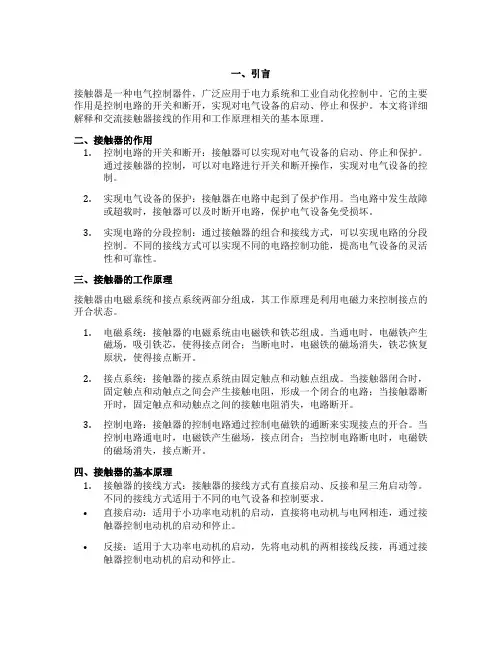

交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

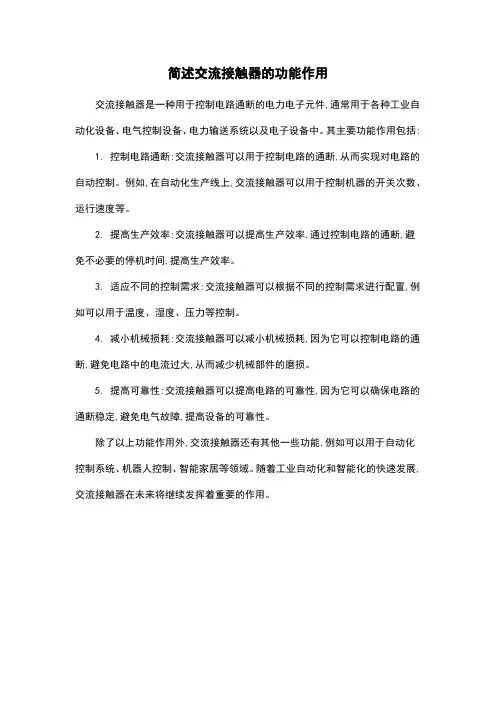

简述交流接触器的功能作用
简述交流接触器的功能作用
交流接触器是一种用于控制电路通断的电力电子元件,通常用于各种工业自动化设备、电气控制设备、电力输送系统以及电子设备中。
其主要功能作用包括: 1. 控制电路通断:交流接触器可以用于控制电路的通断,从而实现对电路的自动控制。
例如,在自动化生产线上,交流接触器可以用于控制机器的开关次数、运行速度等。
2. 提高生产效率:交流接触器可以提高生产效率,通过控制电路的通断,避免不必要的停机时间,提高生产效率。
3. 适应不同的控制需求:交流接触器可以根据不同的控制需求进行配置,例如可以用于温度、湿度、压力等控制。
4. 减小机械损耗:交流接触器可以减小机械损耗,因为它可以控制电路的通断,避免电路中的电流过大,从而减少机械部件的磨损。
5. 提高可靠性:交流接触器可以提高电路的可靠性,因为它可以确保电路的通断稳定,避免电气故障,提高设备的可靠性。
除了以上功能作用外,交流接触器还有其他一些功能,例如可以用于自动化控制系统、机器人控制、智能家居等领域。
随着工业自动化和智能化的快速发展,交流接触器在未来将继续发挥着重要的作用。
接触器的工作原理及作用
一、接触器是什么
接触器是指工业电中利用线圈流过电流产生磁场，使得触头闭合，从而可以控制负载的一种电器。
由于其可快速切断主回路，并可频繁地接通与大电流控制电路的装置，因此在电工学中已得到广泛的应用。
二、接触器的工作原理
当线圈通电时，静铁芯产生电磁吸力，使得动铁芯被吸合，进而带动触头系统的三条动触片发生动作，主触点闭合，辅助常闭触点断开，辅助常开触点闭合，接通电源。
当线圈断电时，静铁芯的电磁吸力消失，弹簧的反作用力使得动铁芯与静铁芯分离，触头系统的三条动触片动作，使得主触头断开，辅助常闭触点闭合，辅助常开触点断开，切断电源。
三、接触器的作用
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与关断大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。
交流接触器的作用
交流接触器的作用
交流接触器是用来控制电路用的，主要是开断电路及实现远程控制电路。
交流接触器主要是借助辅助触点来实现控制指令，达到远程控制电路的目的。
交流接触器主触点一般都是常开触点，功能主要是开断电路用，主材料一般由黄铜或紫铜构成，银点一般是银镉合金，交流接触器主触点的品质好坏或者说其开断能力直接跟他的主材料及银点的等级直接相关，也是区分交流接触器好坏的一个重要指标。
交流接触器的的辅助触点一般都带有常开常闭触点，触点数可以根据需要选择一常开一常闭，或者二常开二常闭，选择辅助要选择专业制造厂或者知名品牌的产品，这样质量有保证。
交流接触器的动力来源于电磁系统，由线圈及铁芯构成，线圈的材质及匝数直接影响铁芯的动力，铁芯的好坏直接影响交流接触器的动作。
交流接触器线圈的作用
交流接触器线圈的作用引言：交流接触器是一种常见的电气设备，广泛应用于各种电力系统和工业自动化控制系统中。
作为交流接触器的核心部件之一，线圈起着至关重要的作用。
本文将介绍交流接触器线圈的作用及其原理。
一、交流接触器线圈的基本结构和原理交流接触器线圈通常由导线缠绕而成，形成一个密绕的线圈。
线圈通常由绝缘材料包覆，以防止短路和电击风险。
线圈的两端通过引线连接到电源，通过电流的流动产生电磁力。
二、交流接触器线圈的作用1. 电磁吸引力：交流接触器线圈中通有电流时，会产生磁场。
这个磁场会与接触器中的铁芯相互作用，产生电磁吸引力。
这种吸引力会使接触器的触点关闭或打开，从而实现电路的通断控制。
这种作用使得交流接触器线圈成为控制电路的重要元件。
2. 电磁释放力：当交流接触器线圈中的电流停止流动时，磁场消失，电磁吸引力也随之消失。
这时，接触器的触点会由于弹簧的作用而恢复到初始位置，实现电路的断开。
这个过程称为电磁释放力，它保证了接触器的正常工作。
3. 功耗：交流接触器线圈的工作需要消耗一定的功率。
线圈中的电流越大，功耗也越大。
因此，在选型和设计时需要根据实际需求合理选择线圈的参数，以降低功耗。
4. 热量：由于功耗的存在，交流接触器线圈在工作过程中会产生热量。
过高的温度可能会影响线圈的性能和寿命，甚至引起故障。
因此，需要适当考虑线圈的散热问题，以保证其正常工作。
5. 可靠性：交流接触器线圈的可靠性直接影响到设备的正常运行。
线圈的设计和制造质量直接决定了其可靠性。
同时，线圈在使用过程中也需要注意保护，避免受到外界因素的损害。
三、交流接触器线圈的应用领域交流接触器线圈广泛应用于各种电力系统和工业自动化控制系统中。
比如：1. 电力系统中的开关控制：交流接触器线圈可以用于控制高压电网中的各种开关设备，如断路器、隔离开关等。
通过控制线圈中的电流大小，可以实现开关的闭合和断开。
2. 电机控制：交流接触器线圈可以用于控制电机的启停，实现电机的正反转，以及控制电机的转速和运行状态。
交流接触器的作用
交流接触器的作用
交流接触器是一种电气开关设备，主要用于控制和操作交流电路。
其作用包括以下几个方面：
1.电路控制：交流接触器充当电路的控制开关，通过在其控制回路中应用电压或电流，可以远程控制或自动控制与之关联的交流电路的通断状态。
2.电动机控制：交流接触器常用于电动机的启停和反向控制。
通过在接触器的控制回路中接入适当的控制信号，可以实现对电动机的远程控制。
3.电器设备保护：交流接触器通常带有过载保护装置，当电路中的电流超过额定值时，接触器会自动断开电路，起到保护电器设备的作用，防止因过载而损坏设备。
4.定时控制：一些交流接触器配备了定时器或计时功能，使其能够在设定的时间内自动打开或关闭电路，适用于一些需要按时间控制的应用场景。
5.远程控制和自动化系统：交流接触器常用于远程控制和自动化系统中，通过适当的控制信号，可以实现对远距离电气设备的操作。
6.高电流、高压负载控制：由于其设计和构造，交流接触器能够处理相对较高电流和电压的负载，使其适用于各种工业和商业应用。
总体而言，交流接触器在电气控制系统中起到了关键的作用，提供了一种可靠的手段，使得电路的通断、设备的启停以及其他相关操作能够更为灵活和自动地进行。
交流接触器短路环工作原理及作用
交流接触器短路环工作原理及作用摘要：本文介绍了交流接触器短路环的工作原理和作用。
交流接触器是一种广泛应用于电气设备和自动化系统中的电气开关装置，它在电路中起到开关和控制电气信号的作用。
短路环是交流接触器的重要组成部分，它能够确保交流接触器可靠地进行连通和断开操作。
本文将从交流接触器的基本工作原理入手，详细阐述短路环的结构、工作原理以及在交流接触器中的作用。
第一部分：交流接触器的基本工作原理交流接触器是一种电气开关装置，能够通过控制线圈中的电流来控制主触点的闭合和断开。
当线圈中通电时，产生的磁场能够吸引主触点闭合，从而允许电流通过接触器。
当线圈断电时，磁场消失，主触点打开，电流无法通过接触器。
这种基本原理使得交流接触器能够用来控制电动机、灯光、加热器等电气设备。
第二部分：短路环的结构和工作原理短路环是交流接触器中的重要组成部分，它是由导电材料制成的环状结构。
短路环通常安装在主触点上方的可动接触片上，当主触点闭合时，短路环与主触点之间形成了一个导电通路，从而保证了主触点之间的稳定可靠的电气连接。
当线圈断电时，主触点打开，短路环与主触点分离，断开了电流通路。
短路环的工作原理是基于电磁感应现象。
当线圈中通电时，产生的磁场能够感应到短路环中的电流。
根据法拉第电磁感应定律，电流在磁场中运动时会受到力的作用。
由于短路环是铁磁材料制成的，它在磁场中会受到吸引力的作用，从而与主触点牢固地连接在一起。
当线圈断电时，磁场消失，短路环失去了受力作用，从而与主触点分离，断开了电路。
第三部分：短路环在交流接触器中的作用短路环在交流接触器中起到了至关重要的作用。
首先，短路环能够确保主触点之间的电气连接。
当交流接触器闭合时，短路环与主触点之间形成了一个可靠的导电通路，能够让电流从一个触点流向另一个触点。
这样就能够保证交流接触器能够可靠地进行连通操作。
其次，短路环能够确保主触点的稳定性和寿命。
由于短路环与主触点连接在一起，可以减少主触点之间的接触电阻，降低触点发热和磨损，延长交流接触器的使用寿命。
交流接触器作用是什么
交流接触器作用是什么？交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险1 用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
交流接触器结构与工作原理
交流接触器结构与工作原理一、引言交流接触器是一种常见的电气控制装置，广泛应用于工业、农业和居民领域。
它是实现电动机控制和电路开关的重要元件之一。
本文将重点介绍交流接触器的结构和工作原理。
二、交流接触器结构交流接触器通常由电磁系统、触点系统和辅助系统组成。
1. 电磁系统电磁系统由线圈、铁芯和磁极等组成。
当线圈通电时，它会产生磁场。
铁芯和磁极的作用是集中磁场，提高接触器的磁化效果。
2. 触点系统触点系统包括主触点和辅助触点。
主触点是控制电路的开关，它通常由静触点和动触点组成。
辅助触点用于参与其他辅助功能的实现，例如电流过载保护和电压过低保护等。
3. 辅助系统辅助系统通常包括线圈过流保护、过压保护和热继电器等。
这些系统的作用是确保交流接触器的安全运行，保护电路和电动机。
三、交流接触器工作原理交流接触器的工作原理是基于电磁感应和电路闭合的原理。
1. 吸合过程当将交流接触器的线圈接通电源时，线圈中产生的磁场使得磁极产生吸力，使得动触点与静触点合拢。
主触点的闭合导通使得主电路通电，电动机开始工作。
2. 分离过程当线圈断电时，磁场消失，磁极失去吸引力。
动触点受弹簧力的作用分离，主触点断开，主电路断电，电动机停止工作。
3. 辅助功能的实现辅助系统如热继电器可以根据电流大小来判断电流是否过载，并及时切断电路，以保护电路设备的安全运行。
同样地，过压保护和过流保护也是确保电路安全运行的重要辅助功能。
四、总结交流接触器作为电气控制装置的重要组成部分，在电动机控制和电路开关中起着重要的作用。
本文主要介绍了交流接触器的结构和工作原理。
通过了解交流接触器的工作原理，可以更好地应用其在实际工程中，从而达到准确控制电路和延长电器设备的使用寿命的目的。
交流接触器的结构和工作原理将为工程技术人员提供有关电气控制方面的更深入的知识和理解。
简述交流接触器的功能作用(一)
简述交流接触器的功能作用(一)交流接触器的功能作用什么是交流接触器？交流接触器（AC contactor）是一种电器元件，常用于控制交流电路中的开关和断路操作。
它通过控制电磁铁来实现电路的分合，起到控制电流和实现线路的自动控制的作用。
交流接触器的功能1. 开闭电路•交流接触器可以用来直接开启或关闭交流电路。
通过通电或断电控制接触器的线圈，可以切断或连接电路。
•接触器通常由一个可控的线圈和多个触点组成。
通电时，线圈产生磁场将触点合拢；断电时，线圈的磁场消失，触点分开。
2. 控制电动机的启动与停止•交流接触器广泛应用于电动机的启动和停止控制电路中。
通过控制接触器的线圈，可以实现对电动机的自动启停。
•接触器的触点能够承受较大的电流和电压，从而满足电动机的工作要求。
3. 过载保护•交流接触器还可用于电路的过载保护。
在电路中接入过载继电器，当电流超过设定值时，接触器将自动断开电路，避免设备损坏或火灾等事故的发生。
4. 控制电路的自动化•接触器可与其他自动化设备（如PLC）配合使用，实现电路的自动化控制。
通过编程控制接触器的动作，可以实现复杂的自动控制功能。
5. 断路器与接触器的联动•交流接触器常常与断路器（circuit breaker）配合使用，共同实现对电路的保护。
断路器用于过载、短路等故障情况下的自动断电保护，而接触器用于对电动机等设备的控制。
结论交流接触器作为一种重要的控制元件，在电路控制和电动机启动停止等方面具有重要的功能作用。
通过控制接触器的触点状态，可以实现电路的开闭、电动机的启停，以及电路的自动化控制和过载保护等功能。
它与断路器的配合使用，为电器设备的安全运行提供了有效的保障。
6. 联锁控制•交流接触器还可以用于联锁控制电路。
通过设置多个接触器的触点联动，可以实现电路的交叉连接，以实现特定的工作逻辑和操作步骤。
7. 远程控制•接触器可以通过远程控制装置控制，实现对电路的远程操作。
这在一些需要遥控操作或远程监控的场景中非常实用，提高了工作的便利性和效率。
交流接触器的作用
交流接触器的作用
交流接触器通常用于控制电力系统中的电流流动。
它主要作为一个电气开关，用于打开或关闭电路。
与直流接触器不同，交流接触器在控制高压交流电路时非常常见。
交流接触器主要用于以下几个方面：
1. 控制电动机：交流接触器可用于控制电动机的起停，通过连接或断开电路来控制电机的运行状态，实现自动化控制。
2. 控制照明系统：交流接触器可用于控制照明系统中的灯光开关。
通过接触器的通断来实现对大规模照明设备的集中控制。
3. 控制加热设备：交流接触器可以控制电热水壶、电热炉等加热设备的通断，通过接触器的作用，控制设备的加热时间和温度。
4. 控制空调系统：交流接触器常被用于空调系统中对压缩机的控制。
接触器可以根据温度传感器的信号，开启或关闭压缩机，从而实现空调的运行和停止。
总之，交流接触器在电力系统中起着重要作用，广泛应用于各种设备和系统的控制中。
通过接触器的通断操作，控制电路的开闭，实现对电动机、照明、加热、空调等设备的控制。
交流接触器的作用及工作原理
交流接触器的作用及工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
交流接触器结构与工作原理
交流接触器结构与工作原理交流接触器是一种电气开关装置，用于控制电路的开关和断开。
它由电磁铁和触点组成，通过电磁铁的激磁来控制触点的闭合和断开。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构1. 电磁铁：交流接触器的核心部件，由线圈和铁芯组成。
线圈通电时产生磁场，通过铁芯的磁导作用使触点闭合或断开。
2. 固定触点：固定在接触器的壳体上，不动。
3. 动触点：由弹簧支撑，可开闭。
4. 触点弹簧：用于保持动触点的闭合或断开状态。
5. 引线端子：用于连接电源和负载电路。
6. 壳体：包裹着接触器的内部部件，起到保护和固定作用。
二、交流接触器的工作原理1. 非激磁状态下：当交流接触器处于非激磁状态时，电磁铁的线圈无电流通过，此时触点处于断开状态。
电流从引线端子进入固定触点，经过动触点再返回引线端子，电路处于断开状态。
2. 激磁状态下：当交流接触器的线圈通电时，电流通过线圈产生磁场，磁场作用于铁芯，将动触点吸引到固定触点上，使得触点闭合。
此时，电流从引线端子进入固定触点，经过闭合的动触点再返回引线端子，电路处于闭合状态。
3. 断电状态下：当交流接触器的线圈断电时，电磁铁的磁场消失，动触点由于弹簧的作用力恢复到原始位置，触点断开。
此时，电流无法通过动触点，电路处于断开状态。
4. 开关控制：交流接触器可以通过外部的开关控制线圈的通断，从而实现对负载电路的开闭控制。
当外部开关闭合时，电流通过线圈，触点闭合，负载电路通电；当外部开关断开时，线圈无电流通过，触点断开，负载电路断电。
三、交流接触器的应用交流接触器广泛应用于各种电气控制系统中，常见的应用场景包括：1. 电动机控制：交流接触器可以用于控制电动机的启停，实现对电动机的正反转控制。
2. 照明控制：交流接触器可以用于控制照明电路的开关，实现对照明设备的开闭控制。
3. 电炉控制：交流接触器可以用于控制电炉的加热和停止，实现对电炉温度的控制。
4. 电动机保护：交流接触器可以用于电动机的过载保护和短路保护，当电动机发生过载或短路时，交流接触器会自动断开电路，保护电动机和其他设备的安全。
交流接触器的作用
交流接触器的作用交流接触器是一种通过电磁吸合吸除器将电动机与电源进行连接和断开的电器元件。
它主要用于控制和保护交流电动机的启动、停止和逆转等操作。
交流接触器在工业生产和民用设施中广泛应用，其作用十分重要。
首先，交流接触器可以实现电动机的启动和停止。
当电动机需要启动时，交流接触器的电磁线圈会受到电流的作用，产生磁场，吸引吸合件与动触点连接，使电源能够传输到电动机。
而当需要停止电动机时，只需断开交流接触器的电源供应，即可将电动机停止。
其次，交流接触器还可以实现电动机的逆转。
在一些需要正反转动的设备或机械系统中，交流接触器的设计也考虑到了这一需求。
通过逆接动台的方式，可以实现电动机的正转和反转操作，使设备能够灵活运行。
此外，交流接触器还具有保护电动机的功能。
当电动机发生过载、缺相、短路等故障时，交流接触器会自动切断电源供应，以保护电动机避免进一步损坏。
同时，通过配置热继电器等保护装置，还可以实现对电动机的过热保护和缺相保护等功能。
交流接触器的作用不仅在于控制和保护电动机的正常运行，还可以提高设备的工作效率和安全性。
通过合理设置接触器的起动、停止时间和工作参数，可以使电动机的启动平稳，进而减少设备的故障率，延长设备的使用寿命。
同时，交流接触器的使用方便、操作简单，可以实现远程控制和自动化控制，提高设备的操作便利性和智能化程度。
总的来说，交流接触器在各个领域都有着重要的作用。
不论是工业制造、农业生产还是日常生活中的家用电器，交流接触器都扮演着不可或缺的角色。
它有效地控制和保护电动机的运行，提高设备的效率和安全性，为人们的生活和工作提供了便利。
因此，在选择和使用交流接触器时，我们需要根据实际需求和设备特点，合理配置和运用，以充分发挥其作用。
交流接触器的作用功能
交流接触器的作用功能
交流接触器的作用功能主要有：
一、接通和分断电路。
交流接触器可以接通电路，以便执行某些特定的工作，也可以根据需要断开电路，以确保电路安全可靠。
二、实现自动化控制。
由于交流接触器具有控制电路分断和接通的能力，可以实现自动化控制。
三、缓冲电负载，保护电力电子元件。
交流接触器可以作为限流器，以缓冲电负载对电力电子元件的损坏，使得电源可以正常工作，减少维修的频率和时间。
四、实现安全保护。
由于交流接触器可以在电路断开后，隔离线路电流，确保在断开开关时不会危及人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器作用和工作原理
交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接
通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
如果有自锁控制，根据原理理一下线路就可以了。
交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险
交流接触器广泛用作电力的开断和控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
从而起到远程控制或弱电控制强电的功能.
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀交流接触器又分永磁式交流接触器和电磁式交流接触器.
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
永磁式接触器是用永式驱动机构取代了传统的电磁驱动机构而形成的一各新型微功耗接触器.
其工作原理就是利用磁极的同性相斥、异性相吸的原理。
因安装在接触器联动机构上的永磁铁的极性是固定不变的，而固定在接触器底座上的软铁在外来控制信号作用下，与其固化在一起的电子模块产生
十几至二十几毫秒的正反向脉冲电流，使软铁产生不同的极性，从而使接触器的主触头达到吸合、保持与释放的目的。
永磁式接触器的几大优点：（1）工作可靠性好，丝毫不受网电压干扰。
（2）动作速度快，为0.12-0.15s，传统的为0.35-0.38s。
（3）运行安静，无交流噪音，不受灰尘、油污影响。
（4）模块无温升，而且耐老化，抗腐蚀，超长使用寿命是传统的三倍。
（5）免维护，超节能环保，节电率99%。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。
无论技术的发展到什么程度，交流接触器还是有其重要的地位。
