第七 章 CFD仿真模拟

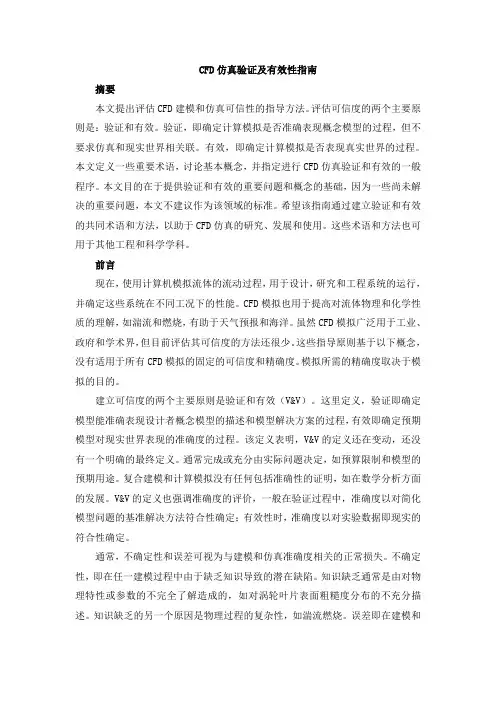

CFD仿真验证及有效性指南
CFD仿真验证及有效性指南摘要本文提出评估CFD建模和仿真可信性的指导方法。
评估可信度的两个主要原则是：验证和有效。
验证，即确定计算模拟是否准确表现概念模型的过程，但不要求仿真和现实世界相关联。
有效，即确定计算模拟是否表现真实世界的过程。
本文定义一些重要术语，讨论基本概念，并指定进行CFD仿真验证和有效的一般程序。
本文目的在于提供验证和有效的重要问题和概念的基础，因为一些尚未解决的重要问题，本文不建议作为该领域的标准。
希望该指南通过建立验证和有效的共同术语和方法，以助于CFD仿真的研究、发展和使用。
这些术语和方法也可用于其他工程和科学学科。
前言现在，使用计算机模拟流体的流动过程，用于设计，研究和工程系统的运行，并确定这些系统在不同工况下的性能。
CFD模拟也用于提高对流体物理和化学性质的理解，如湍流和燃烧，有助于天气预报和海洋。
虽然CFD模拟广泛用于工业、政府和学术界，但目前评估其可信度的方法还很少。
这些指导原则基于以下概念，没有适用于所有CFD模拟的固定的可信度和精确度。
模拟所需的精确度取决于模拟的目的。
建立可信度的两个主要原则是验证和有效（V&V）。
这里定义，验证即确定模型能准确表现设计者概念模型的描述和模型解决方案的过程，有效即确定预期模型对现实世界表现的准确度的过程。
该定义表明，V&V的定义还在变动，还没有一个明确的最终定义。
通常完成或充分由实际问题决定，如预算限制和模型的预期用途。
复合建模和计算模拟没有任何包括准确性的证明，如在数学分析方面的发展。
V&V的定义也强调准确度的评价，一般在验证过程中，准确度以对简化模型问题的基准解决方法符合性确定；有效性时，准确度以对实验数据即现实的符合性确定。
通常，不确定性和误差可视为与建模和仿真准确度相关的正常损失。
不确定性，即在任一建模过程中由于缺乏知识导致的潜在缺陷。
知识缺乏通常是由对物理特性或参数的不完全了解造成的，如对涡轮叶片表面粗糙度分布的不充分描述。
CFD气流模拟仿真的基本步骤及网格的作用
模拟仿真的基本步骤及网格的作用一、基本步骤对物理环境和物理场景的模拟的基本步骤是一致的，大致分成如下四个过程：3D模型的输入和物理设定网格剖分求解数据分析和可视化这四个步骤，使用计算机的视角来观察世界的一个模式。
下面我们分别在阐述这四个步骤的作用。
二、具体步骤阐述（1）3D模型的输入和物理设定例如，我们要模拟一辆汽车在道路上以140公里每小时的速度行驶，这辆汽车所收到空气的阻力。
那么，第一步，我们需要将汽车结构的数据输入到电脑。
这个汽车结构的数据就是我们通常所说的3D模型。
同时，我们还需要给这个汽车一个形式的空间。
通常，由于模拟数据是和风洞试验对比的，我们仍然称这个空间为风洞，只是为了区分，我们称之为数值风洞。
因为它是虚拟的。
风洞的形状通常会是一个方形的。
这样就准备好了我们需要的在结构上的数据。
但是如何和实际的汽车行驶对应起来呢？我们还需要告诉计算机哪个模型是汽车，哪个模型是风洞，他们对应现实中的什么物理特性？例如汽车的轮子是旋转的，汽车的表面会阻碍风的流动等等。
这个步骤称为物理设定。
（2）网格剖分刚才我们已经在计算机里输入了3D模型，并且做了物理属性的设定。
实际上在风洞内包含了风洞的墙，汽车的表面，还有空气。
这些物质的运动是我们需要模拟的。
为了模拟出这些物质的运动，我们需要把这个空间拆分成数千万的小多面体。
每个多面体对应这些物质的一部分，然后进行计算。
将这个空间拆分成数千万小多面体并与物质对应起来的过程，称为网格剖分。
而剖分出来的表征空间和物质的千万个小多面体整体称为网格。
（3）求解有了3D模型，有了物理特性，有了网格剖分，我们就可以建立数学模型实际上是一个方程，进行求解。
这个过程，我们也称为求解。
求解之后，我们就可以获得这个方程的一个解。
这个解，我们可以理解成一个通俗的说法，就是答案。
因为我们希望通过计算的计算来得到汽车在公路上行驶的时候，它的气流分布的答案。
（4）数据分析与可视化经过求解之后，我们获得的答案是一堆数据。
CFD数值模拟实验指导书
（4） （5a） （5b） （5c） （6）
对于无法用解析方法求解的微分方程可以用数值方法求解， 所谓数值方法求解就是用近 似的数值解逼近微分方程的精确解。流动控制方程的精确解是流场计算域内流动参数（如速 度、压力、温度等）的连续分布，而数值解则是流场计算域内离散的点上的近似解对连续精 确解的逼近，换句话说，我们可以把连续的流场离散为一定数目的不连续的点，在这些离散 点上，守恒方程被近似满足，如果离散点之间的距离为无穷小，则近似解将无限趋近于精确 解，因此我们可以用近似解代替精确解。这就是流动微分方程数值求解的基本思想。 以数值方法求解流动微分方程，首先要把需要求解的流场的几何空间（或称为计算域） 离散为孤立的不连续的点，或者说用一定数量的点覆盖或代表要求解的连续的流场，然后将 流动控制方程的偏导数用离散点之间的有限变化来代替， 例如， 表示速度梯度的导数 ∂u / ∂x 用差商 Δu / Δx 来代替，其中 Δu 和 Δx 分别是 x 坐标方向的两个相邻的点的速度差和坐标 x 的增量。 可以想象， 如果控制微分方程中的所有导数或偏导数都被类似于差商的量代替的话， 偏微分方程将有可能变成一个线性方程，一个只包含离散点的坐标和待求函数值（如上述的 u）的线性方程。事实上，我们可以把流动控制方程组的每一个偏微分方程在每一个离散点 上转变为一个线性方程。假如我们用 100 个点离散一个计算域，那么对每个偏微分方程我们 将得到 100 个线性方程。至此，偏微分方程的求解已经转化为线性方程组的求解，如果得到 线性方程组的解，我们就得到了偏微分方程组的近似数值解。因此，我们也可以说，CFD 模 拟的过程本质上是在计算域上构建线性方程组并求解线性方程组的过程。 从上面的论述可以看出，数值方法求解流动微分方程至少包括三个步骤：首先，离散计 算域；其次，在离散后的计算域上离散控制方程；其三，求解离散得到的线性方程组。需要 补充的是，并不是所有的线性方程都需要求解，实际上有些特殊点上的流动变量值或其梯度 是已知的，这些特殊的点就是计算域边界上的点。通常为了限定微分方程的解，我们需要给
流体力学中的CFD模拟研究
流体力学中的CFD模拟研究CFD模拟是指在计算机上运用数值计算和模拟技术，对流体的物理过程和流动特性进行分析研究的一种方法。
CFD技术的广泛应用，源于其高效性、低成本性和灵活性。
流体力学中的CFD模拟，可以用于研究各种流动过程，提升工艺效率，改善产品性能，优化设计方案等方面。
本文将从CFD模拟的定义入手，分别从数值分析、物理模型、数值算法和应用领域等方面，介绍CFD模拟在流体力学中的应用现状和发展趋势。
一、CFD模拟的数值分析CFD模拟是基于数值分析方法进行研究的，因此数值的准确性和稳定性是保证模拟精度的重要保障。
在进行CFD模拟时，需要对流体的物理特性进行数值处理，将流体的连续、动量和能量方程转化为数学模型，并通过计算机程序进行求解。
数值分析中关键的概念包括离散化、差分格式、收敛性、稳定性等，这些要素在CFD模拟中都具有重要的意义。
二、CFD模拟的物理模型流体力学中的CFD模拟，需要对流体的运动方程和物理模型进行建立和求解。
在建立物理模型时，需要根据具体问题选择相应的数学模型和物理模型，以适应不同流体场的特性。
物理模型分为两类，一类是欧拉方程模型，这种模型适用于高速压缩气流等欧拉流场；另一类是Navier-Stokes方程模型，这种模型适用于低速流体流场等复杂流动场。
三、CFD模拟的数值算法CFD模拟的数值算法是采用有限差分法、有限体积法、有限元法和谱方法等数值方法，对物理方程进行离散处理，通过迭代计算取得输出结果。
在数值算法中，差分格式的设计和选取对求解的精度和效率都有很大影响，因此需要在具体问题中选择合适的数值算法和差分格式。
四、CFD模拟的应用领域CFD模拟在工业和科学领域中有着广泛的应用，可以用于流体流动的数值计算、精细化工艺过程的数值模拟、气体和液体的混合过程研究、航空航天等领域的设计优化等方面。
例如，可以采用CFD模拟对液体混合过程进行数值模拟，研究不同混合比例对混合效果的影响；可以利用CFD模拟对船舶的水动力性能进行数值计算，研究不同外形对流阻力的影响等方面。
CFD数值模拟过程ppt课件
技术路线
➢ 建立数学物理模型 ➢ 数值算法求解 ➢ 结果可视化
.
CFD数值模拟过程
CFD简介 数值模拟简介 CFD软件介绍 技术路线
进行流场分析、计算、预测的专业软件。通过CFD软件，可以 分析并显示发生在流场中的现象，在比较短的时间内，能预测 性能，并通过改变各种参数，达到最佳设计效果。
.
CFD数值模拟过程

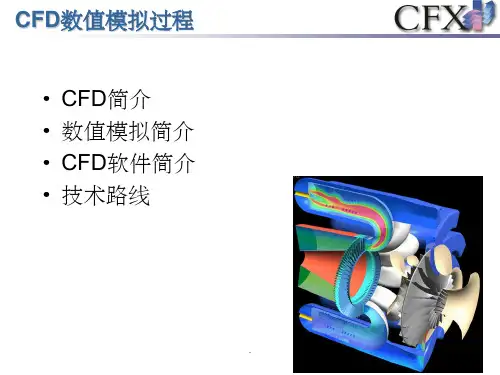

CFD数值模拟过程
• CFD简介 • 数值模拟简介 • CFD软件简介 • 技术路线
.
CFD数值模拟过程
CFD简介 数值模拟简介 CFD软件介绍 技术路线
Computational Fluid Dynamics（计算流体动力学） 计算机技术 + 数值计算技术 流体实验 计算机虚拟实验
基本原理是数值求解控制流体流动的微分方程，得出流场 在连续区域上的离散分布，从而近似模拟流体流动情况。
果的合理解释等重要方面。
发货
.
发货
CFD数值模拟过程
CFD简介 数值模拟简介 CFD软件介绍 技术路线
几何造型 网格划分
DesignModeler CFX-Mesh
前处理
CFX-Pre
求解计算
CFX-Solver
ቤተ መጻሕፍቲ ባይዱ后处理显示
CFX-Post .
CAD软件 ICEMCFD
tui xj uiuj x P i xijjSui
.
CFD数值模拟过程
CFD简介 数值模拟简介 CFD软件介绍 技术路线
Computational Fluid Dynamics（计算流体动力学） 计算机技术 + 数值计算技术 流体实验 计算机虚拟实验
基本原理是数值求解控制流体流动的微分方程，得出流场 在连续区域上的离散分布，从而近似模拟流体流动情况。
CFD仿真模拟技术和模型介绍flunet模拟仿真计算流体力学

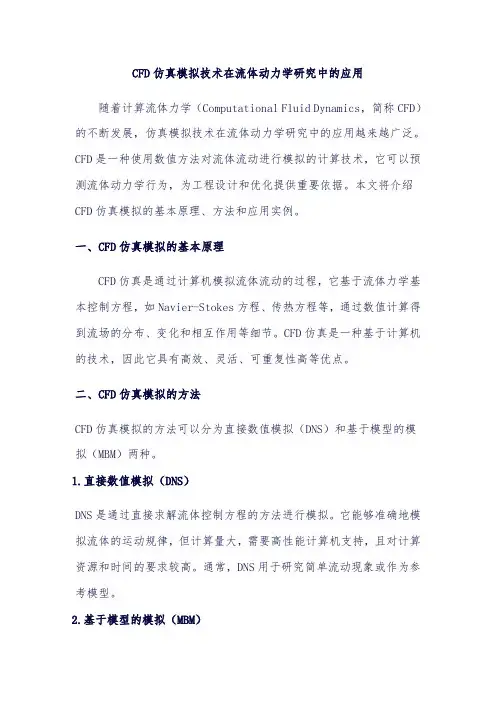

CFD仿真模拟技术在流体动力学研究中的应用
随着计算流体力学（Computational Fluid Dynamics，简称CFD）的不断发展，仿真模拟技术在流体动力学研究中的应用越来越广泛。
CFD是一种使用数值方法对流体流动进行模拟的计算技术，它可以预测流体动力学行为，为工程设计和优化提供重要依据。
本文将介绍CFD仿真模拟的基本原理、方法和应用实例。
一、CFD仿真模拟的基本原理
CFD仿真是通过计算机模拟流体流动的过程，它基于流体力学基本控制方程，如Navier-Stokes方程、传热方程等，通过数值计算得到流场的分布、变化和相互作用等细节。
CFD仿真是一种基于计算机的技术，因此它具有高效、灵活、可重复性高等优点。
二、CFD仿真模拟的方法
CFD仿真模拟的方法可以分为直接数值模拟（DNS）和基于模型的模拟（MBM）两种。
1.直接数值模拟（DNS）
DNS是通过直接求解流体控制方程的方法进行模拟。
它能够准确地模拟流体的运动规律，但计算量大，需要高性能计算机支持，且对计算资源和时间的要求较高。
通常，DNS用于研究简单流动现象或作为参考模型。
2.基于模型的模拟（MBM）。
CFD数值模拟(含Fluent)学习及培训课件
而正常运转时可看作定常流动。
❖ 雷诺数
Re uL uL
对于圆形管内的流动，特征长度L取圆管直径d；对于异形管内
的流动，特征长度取水力直径dH。
dH
4
A S
❖ 层流( Re 232)0与湍流( Re 8000 ~ 12000)
当 2320 Re 8000 时，流动处于层流和湍流间的过渡区。
计算流体动力学（CFD)培训资料
－CFD原理及Fluent
XXXX有限公司
2021年02月05日
报告大纲
计算流体动力学(CFD)软件原理与应用
Fluent软件的基本用法 相关模拟案例 公XX司工业程绩的CFD模拟
CFD概述
计算流体动力学（Computational Fluid Dynamics， CFD）是通过计算机数值计算和图像显示，对包含有流 体流动和热传导等相关物理现象的系统所作的分析.其可 以看作是在流动基本方程 （质量守恒方程、动量守恒方 程、能量守恒方程）控制下对流动的数值模拟。通过这 种数值模拟, 可以得到极复杂问题的流场内各个位置的基 本物理量 (如速度、压力、浓度等) 的分布, 以及这些物 理量随时间的变化情况。
CFD商用软件
国内外有许多用于计算流体力学模拟计算的通用 软件, 比较著名的有：
英国CHAM公司推出的Phoenics； 英国帝国学院开发的Star-CD 软件； 英国AEA Technology公司推出的ANSYS CFX 软件； 美国Fluent公司推出的Fluent系列, 现称为ANSYS
分离式解法
❖特点
➢ 非原始变量法没能得到广泛应用。 ➢ 解压力泊松方程法对应的是MAC方法和分布法。 ➢ 人为压缩法要求时间步长必须很小，限制了它的广泛
CFD仿真模拟【转】
一．介绍1.什么是CFD?简单地说，CFD就是利用计算机求解流体流动的各种守恒控制偏微分方程组的技术，这其中将涉及流体力学(尤其是湍流力学)、计算方法乃至计算机图形处理等技术。
因问题的不同，CFD技术也会有所差别，如可压缩气体的亚音速流动、不可压缩气体的低速流动等。
对于暖通空调领域内的流动问题，多为低速流动，流速在10m/s以下；流体温度或密度变化不大，故可将其看作不可压缩流动，不必考虑可压缩流体高速流动下的激波等复杂现象。
从此角度而言，此应用范围内的CFD和数值传热学NHT(Numerical Heat Transfer)等同。
另外，暖通空调领域内的流体流动多为湍流流动，这又给解决实际问题带来很大的困难。
由于湍流现象至今没有完全得到解决，目前HVAC内的一些湍流现象主要依靠湍流半经验理论来解决。
总体而言，CFD通常包含如下几个主要环节：建立数学物理模型、数值算法求解、结果可视化。
2．建立模型建立数学物理模型是对所研究的流动问题进行数学描述，对于暖通空调工程领域的流动问题而言，通常是不可压流体的粘性流体流动的控制微分方程。
另外，由于暖通空调领域的流体流动基本为湍流流动，所以要结合湍流模型才能构成对所关心问题的完整描述，便于数值求解。
如下式为粘性流体流动的通用控制微分方程，随着其中的变量f的不同，如f代表速度、焓以及湍流参数等物理量时，上式代表流体流动的动量守恒方程、能量守恒方程以及湍流动能和湍流动能耗散率方程。
基于该方程，即可求解工程中关心的流场速度、温度、浓度等物理量分布。
3．数值算法上述的各微分方程相互耦合，具有很强的非线性特征，目前只能利用数值方法进行求解。
这就需要对实际问题的求解区域进行离散。
数值方法中常用的离散形式有：有限容积，有限差分，有限元。
目前这三种方法在暖通空调工程领域的CFD技术中均有应用。
总体而言，对于暖通空调领域中的低速，不可压流动和传热问题，采用有限容积法进行离散的情形较多。
纳米流体传热CFD模拟仿真
纳米流体传热CFD模拟仿真
一、引言
纳米流体传热是当前研究热点之一，由于其独特的传热特性和应用前景，受到了广泛关注。
计算流体动力学（CFD）模拟作为一种有效的研究手段，在纳米流体传热领域发挥着重要作用。
本文将介绍纳米流体传热CFD模拟的基本原理、方法、应用及未来发展方向。
二、纳米流体传热CFD模拟的基本原理
CFD模拟是一种基于计算机的数值模拟方法，通过建立流体流动和传热过程的数学模型，利用数值计算方法求解这些模型，从而获得流体的速度场、温度场等参数。
在纳米流体传热研究中，CFD模拟可以用来研究纳米流体的流动和传热特性，揭示其传热机制和规律。
三、纳米流体传热CFD模拟的方法
1.建立数学模型
在纳米流体传热CFD模拟中，首先需要建立描述流体流动和传热过程的数学模型。
这些模型通常包括连续性方程、动量方程、能量方程等。
对于纳米流体，还需要考虑颗粒的布朗运动等因素对传热过程的影响。
2.数值求解方法
建立数学模型后，需要采用适当的数值求解方法进行计算。
常用的数值求解方法包括有限差分法、有限元法、有限体积法等。
这些方法通过离散化方程，将连续的物理问题转化为离散的数学问题，然后利用计算机进行数值计算。
CFD值模拟原理总结
CFD 数值模拟原理课程总结随着近代科学技术的进步，在绝大部分的研究领域内，人们对常见现象的理论研究已达到了一个崭新的境界，如力学、新材料设计的超分子建筑学、统计物理学、流体力学、传热学、化学反应流等。
与此同时，这些数学物理方程、理论模型或经验模型，在大量的实验研究及工程应用中得到证实。
为了在实际工程运用中能更加直观简洁的描述流体在流场中的流动情况，CFX 软件系列中的CFD ，PRO-E 等软件就能系统的解决流体的数值模拟问题。
CFD 的基本理论基础与流体力学理论基础相似，质量守恒方程，动量守恒方程(牛顿运动定律)和能量守恒方程(热力学第一定律)是CFD 理论的基石和核心。
以下为粘性流体流动的基本方程组：(1)连续性方程： (2)动量方程：(3)能量方程：(4)质量组分分数方程：在粘性流体流动的系统中，以上四个方程构成的方程组是叩开理论流体力学实际问题的基础，同时在CFD 软件运用开发过程中起着理论核心的作用。
二、网格计算中的对流——扩散方程的差分格式分析网格计算中的基本物理概念(1)节点：需要求解未知物理量的空间几何位置；(2)控制容积：空间实体的面积或体积；(3)界面：控制容积之间的分界面；(4)网格线：连接各节点之间的连线。
对于均匀网格，内节点与外节点在区域内的分布趋于一致，仅在坐标轴方向错位半个网格空间；对于不均匀网格计算，内节点永远在控制容积中心，而外节点的界面永远位于两相邻点的中间位置。
在实际工程运算中，内节点网格计算处理特变物理现象比较容易，外节点状态。
由能量守恒微分方程可以推出差分方程，根据工程应用数学所学知识，运用Taylor 展开得到差分方程。
在均匀的网格中，对一维方程，采用不同的离散形式，可以得到相同的差分方程。
但是，这不是普遍现象。
一般情况下，有差别，计算结果的准确度也不有差别。
运用Taylor 展开易于进行数学分析，其缺点是物理概念不清,计算()()0=⋅∇+i i i i i t u ρε∂ρε∂()()()i g s i i i i i i i i i Sc P t +-+∇-=⋅∇+u u u u u βερε∂ρε∂()()()i g s i i i i i i i i i Sc P t+-+∇-=⋅∇+u u u u u βερε∂ρε∂()()()()∑∑==-+-=∇Γ-⋅∇+Np j ik ji jk ij Np j ik i jk j k ij ik i ik ik i i i ik i i Y m Y m Y Y Y Y t Y 11ρρβαρα∂ρα∂u的结果可能违背基本的物理定律。
第七章CFD仿真模拟
第七章CFD仿真模拟在当今的工程和科学领域，CFD（Computational Fluid Dynamics，计算流体动力学）仿真模拟已经成为了一项不可或缺的工具。
它能够帮助我们深入理解流体流动的复杂现象，预测和优化各种涉及流体的系统性能，从而节省时间、降低成本，并提高设计的可靠性。
CFD 仿真模拟的基本原理是基于数学模型和数值方法来求解流体流动的控制方程。
这些控制方程描述了流体的质量守恒、动量守恒和能量守恒等基本物理定律。
通过将连续的流体域离散化为大量的小单元，并在这些单元上对控制方程进行数值求解，我们就能够获得流体的速度、压力、温度等物理量的分布情况。
为了进行有效的 CFD 仿真模拟，首先需要对所研究的问题进行合理的建模。
这包括确定计算域的范围、边界条件的设定以及流体物理性质的定义等。
例如，如果我们要研究飞机机翼周围的气流，那么计算域就需要包含机翼以及周围一定范围的空间。
边界条件可以设定为来流速度、压力等，而流体的物理性质则需要根据实际情况确定，比如空气的密度、粘度等。
在建模完成后，选择合适的数值方法也是至关重要的。
常见的数值方法有有限差分法、有限体积法和有限元法等。
有限差分法是将控制方程在空间和时间上进行差分近似，从而得到离散的代数方程组。
有限体积法则是将计算域划分为一系列控制体积，通过对控制体积上的物理量进行积分来建立离散方程。
有限元法是将计算域离散为有限个单元，通过对单元上的函数进行插值来求解方程。
不同的数值方法具有不同的特点和适用范围，需要根据具体问题进行选择。
在进行 CFD 仿真模拟时，网格的生成也是一个关键步骤。
网格的质量和密度会直接影响到计算的精度和效率。
细密的网格能够提供更精确的结果，但计算成本也会相应增加；而过于粗糙的网格则可能导致计算结果的误差较大。
因此，需要在精度和效率之间进行权衡，根据问题的复杂程度和对精度的要求来生成合适的网格。
除了上述步骤，求解器的选择和参数设置也是影响 CFD 仿真模拟结果的重要因素。
CFD仿真验证及有效性指南
CFD仿真验证及有效性指南摘要本文提出评估CFD建模和仿真可信性的指导方法。
评估可信度的两个主要原则是：验证和有效。
验证，即确定计算模拟是否准确表现概念模型的过程，但不要求仿真和现实世界相关联。
有效，即确定计算模拟是否表现真实世界的过程。
本文定义一些重要术语，讨论基本概念，并指定进行CFD仿真验证和有效的一般程序。
本文目的在于提供验证和有效的重要问题和概念的基础，因为一些尚未解决的重要问题，本文不建议作为该领域的标准。
希望该指南通过建立验证和有效的共同术语和方法，以助于CFD仿真的研究、发展和使用。
这些术语和方法也可用于其他工程和科学学科。
前言现在，使用计算机模拟流体的流动过程，用于设计，研究和工程系统的运行，并确定这些系统在不同工况下的性能。
CFD模拟也用于提高对流体物理和化学性质的理解，如湍流和燃烧，有助于天气预报和海洋。
虽然CFD模拟广泛用于工业、政府和学术界，但目前评估其可信度的方法还很少。
这些指导原则基于以下概念，没有适用于所有CFD模拟的固定的可信度和精确度。
模拟所需的精确度取决于模拟的目的。
建立可信度的两个主要原则是验证和有效（V&V）。
这里定义，验证即确定模型能准确表现设计者概念模型的描述和模型解决方案的过程，有效即确定预期模型对现实世界表现的准确度的过程。
该定义表明，V&V的定义还在变动，还没有一个明确的最终定义。
通常完成或充分由实际问题决定，如预算限制和模型的预期用途。
复合建模和计算模拟没有任何包括准确性的证明，如在数学分析方面的发展。
V&V的定义也强调准确度的评价，一般在验证过程中，准确度以对简化模型问题的基准解决方法符合性确定；有效性时，准确度以对实验数据即现实的符合性确定。
通常，不确定性和误差可视为与建模和仿真准确度相关的正常损失。
不确定性，即在任一建模过程中由于缺乏知识导致的潜在缺陷。
知识缺乏通常是由对物理特性或参数的不完全了解造成的，如对涡轮叶片表面粗糙度分布的不充分描述。
CFD仿真
3.1气体泄漏扩散的模拟方法目前在研究气体扩散领域应用较多的模拟方法主要有三种，即：物理模拟方法、数学模拟方法和CFD 数值模拟方法。
当然在实际的模拟仿真过程中，经常是两种或是三种方法同时使用，以此来验证模拟的准确性。
3.1.1物理模拟方法物理模拟是模拟的基础方法，[31]指在不同与实体的规模上将某一过程再现，并分析其物理特性和线性尺度对实体的影响，进而对所研究实体或过程进行直接实验。
将实际地形物理按比例的缩小模型置于实验体(如风洞、水槽等)内，在满足基本相似条件(主要包括几何、运动、热力、动力和边界条件相似)的基础上，模拟真实过程的主要特征，如空气动力规律和扩散规律。
物理模型建立的理论基础是相似理论。
进行进行物理模拟研究，必须解决如何设计和制作模型以及将模型实验的结论在实体上应用等问题。
相似原理是研究、支配力学相似系统的性质及如何用模型实验解决实际问题的一门科学，是进行模型实验研究的依据。
根据相似理论，物理模型若能与原型保持相似，则由物理模型经过实验得到的规律，原型也同样适用。
建立物理模型要遵循很多相似条件，如几何相似、运动相似、动力相似及热相似等。
在建立模型时，由于所有相似条件不可能完全满足，所以针对研究的具体要求，要适当做出取舍，恰当选取相似参数是实现物理模拟的关键。
物理模拟主要用于数值计算模式难于处理的复杂地形以及受到建筑物影响时的扩散研究。
与现场实验相比，特别是复杂条件下的现场试验相比，物理模拟实验条件易控制、可重复，且可节省人力、物力，可进行较全面和规律性实验，是大气扩散研究的重要手段。
3.1.2数学模拟方法数学模拟方法是解决简单扩散问题的常用方法，此方法是[31]通过用数学模型、在一定条件下来研究一个物理或化学过程，或通过模型描述一个复杂的物理或化学过程的某些特点。
此种方法所借助的数学模型的方式没有固定限制，可以是一系列代数式或微分、积分方程，也可以简化为一个关系式。
其中常见的数学模型：高斯模型、箱及相似模型、浅层模型、Sutton 模型以及唯象模型。
