Midas Gen钢筋混凝土结构设计分析
Midas Gen系列培训资料
图 1 例题—框剪结构推覆分析
要点关注
图 2 某超高层推覆分析
位移控制
图 3 某体育场馆推覆分析
结果列举
性能控制点
设定荷载增幅次数 和迭代次数
静力弹塑性分析控制
静力弹塑性分析荷载工况
提供多折线类型和 FEMA 类型，亦可由 用户自定义
用户也可自定义铰 特性值的有关参数
类型
可对剪力墙直接分 配墙单元塑性铰 FEMA 类型，亦可自
图 3 某穹顶组合结构
结果列举
将荷载类 型分为可 变与不变
屈曲分析控制数据
最低阶模态屈曲向量
使用位移控制法
失稳临 界点
临界荷载系数
图 4 屈曲模态
图 5 临界荷载系数
稳定系数
非线性分析控制数据
荷载－位移全过程曲线
钢结构节点细部分析
背景 为精确分析开口部位的应力状态，使用板单元进行细部建模和分析，利用刚性连 接功能将采用板单元建立的开口部位模型和采用梁单元建立的其他部分的模型 连为一体，查看板单元开口部位细部分析的结果。
目录
一 钢筋混凝土框剪结构抗震分析及设计 二 钢结构分析及优化设计 三 单层网壳屈曲分析 四 钢结构节点细部分析 五 组合结构分析 六 钢筋混凝土结构施工阶段分析 七 转换结构细部分析 八 钢筋混凝土静力弹塑性推覆分析 九 筒仓的建模分析 十 索单元的应用 十一 边界非线性分析 十二 动力弹塑性分析 十三 大体积混凝土水化热分析 十四 弹性地基梁分析 十五 超长板温度应力分析 十六 错层框剪结构分析及设计
梁单元
板单元
实体单元
图 1 例题—转换深粱结构（梁、板、实体）图 2 某转换粱结构来自图 3 某多塔转换结构
要点关注
midas Gen-钢筋混凝土静力弹塑性推覆分析.
例题钢筋混凝土静力弹塑性推覆分析2 例题. 钢筋混凝土静力弹塑性推覆分析概要此例题介绍使用midas Gen 的反应谱分析功能来进行钢筋混凝土结构分析的方法。
此例题的步骤如下:1.简介2.设定操作环境及设定材料截面3.用建模助手建立模型4.建立框架柱及剪力墙5.楼层复制及生成层数据文件6.定义边界条件7.输入楼面及梁单元荷载8.输入风荷载9.定义质量10.运行分析11.荷载组合12.一般设计参数13.钢筋混凝土构件设计参数14.钢筋混凝土构件设计15.静力弹塑性分析例题 钢筋混凝土静力弹塑性推覆分析31.简介本例题介绍使用midas Gen 的静力弹塑性分析功能来进行抗震设计的方法。
例题模型为九层钢筋混凝土框-剪结构。
(该例题数据仅供参考) 基本数据如下： 轴网尺寸：见平面图柱: 500mmx500mm 主梁： 250mmx600 mm 混凝土： C30 剪力墙： 250mm图2 分析模型例题钢筋混凝土静力弹塑性推覆分析4 2.设定操作环境及定义材料和截面1.主菜单选择文件>新项目文件>保存：输入文件名并保存2.主菜单选择工具>设置>单位系:长度 m, 力 kN图3 定义单位体系3.主菜单选择特性>材料>材料特性值：添加：定义C30混凝土材料号：1 数据库：C30 规范：GB10(RC)例题 钢筋混凝土静力弹塑性推覆分析5图4 定义材料4.主菜单选择 特性>截面>截面特性值：添加：定义梁、柱截面尺寸例题钢筋混凝土静力弹塑性推覆分析6图5 定义梁、柱截面5.主菜单选择特性>截面>厚度：添加：定义剪力墙厚度图6 定义剪力墙厚度例题 钢筋混凝土静力弹塑性推覆分析73．使用建模助手建立模型主菜单选择 结构>建模助手>基本结构>框架：输入：添加X 坐标，距离6，重复5；添加Z 坐标，距离6，重复3；编辑： Beta 角，90度；生成框架 材料：C30； 截面：250*600插入：插入点，0，0，0；Alpha ，-90。

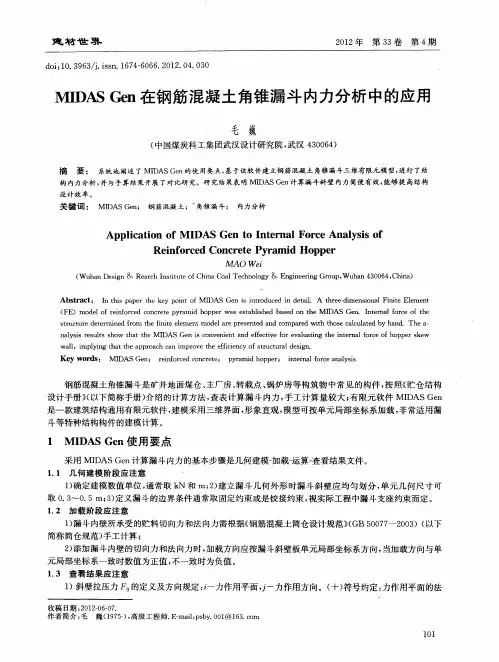

MIDAS Gen在钢筋混凝土角锥漏斗内力分析中的应用
Ａｐｐ ｉａ ｉｎ ｆＭ Ｉ ｌｃ ｔｏ ｏ ＤＡＳ Ｇｅ ｏ Ｉ ｔ ｒ ｌＦｏ ｃ ａ ｙ ｉ ｆ ｎ ｔ ｎ ｅ ｎａ ｒ ｅＡｎ ｌ ｓｓｏ
Ｒｅ ｎ ｏ ｃ ｄ Ｃｏ ｃ ｅ ｅ Ｐｙ ａ ｉ ｐ ｒ ｉ ｆ ｒ ｅ ｎ ｒ ｔ ｒ ｍ ｄ Ｈｏ ｐｅ
参 考文 献
－ １］ 贮仓结构设计手册编写组． １ 贮仓结构设计手册 ［ ． Ｍ］北京 ： 中国建 筑工业出版社 ，９ ９ １９． ［］ Ｇ ０ ７ － ２ ０ ， ２ Ｂ ５ ０ ７ ０ ３ 钢筋混凝土筒仓设计规范 ［ ］ Ｓ．
［］ 王昌兴． ＤＡ ／ ｅ ３ ＭＩ Ｓ Ｇ ｎ应用实例教程及疑难解答［ ． Ｍ］北京 ： 中国建筑工业 出版社 ，０ ０ ２ １．
建 材 世 界
ｄ ｉ１ ． ９ ３ ｊｉ ｎ １ ７ —０ ６ ２ １ ． ４ ０ ０ ｏ：０ ３ ６ ／．ｓ ． ６ ４６ ６ ． ０ ２ ０ ． ３ ｓ
２１ 年 ０２
第３卷 ３
第 ４期
ＭＩ Ａ ｅ Ｄ ＳＧ ｎ在钢筋混凝 土角锥漏斗 内力分析 中的应用
毛 巍
（ 中国煤 炭科工 集 团武汉 设计 研究 院 ， 武汉 ４０ ６ ） ３０４
３ 结 语
钢筋混 凝 土角锥 漏斗 是煤 矿地 面构 筑物 中常见 的构 件 ， 用手 工查 表计 算较 为繁琐 ， 采 可使 用 有 限元 软件 ＭＩ ＡＳＧｅ 立漏 斗三维 模 型 ， 照单 元局部 坐标 系在 漏 斗 内壁施 加贮 料 切 向力 和 法 向力 ， Ｄ ｎ建 按 准确 快 捷 计算 漏 斗斜 壁 内力 ， 减轻设 计手 工计 算工 作量 ， 有效 提 高结构 设计 工作 效率 。
Ａ ｂ ｔａ ｔ Ｉ ｈｓ ｐ ｐ ｒｔ ｅｋ ｙ ｐ ｉｔｏ Ｉ ｓｒ ｃ ： ｎ ｔ ｉ ａ ｅ ｈ ｅ ｏｎ ｆＭ ＤＡＳ Ｇｅ ｓｉｔｏ ｕ ｅ ｎ ｄ ｔｉ Ａ ｈ ｅ －ｉ ｎ ｉｎ ｌＦ ｎｔ ｅ ｅ ｔ ｎ ｉ ｎ ｒ ｄ ｃ ｄ ｉ ｅａｌ ． ｔ ｒｅｄｍｅ ｓｏ ａ ｉｉｅＥｌｍ ｎ （ Ｅ） ｍｏ ｅ ｆｒ ｉｆｒｅ ｏ ｃｅｅ ｐ ｒｍ ｉ ｏ ｐ ｒｗａ ｓａ ｌ ｈ ｄ ｂ ｓ ｄ ｏ ｈ Ｉ Ｆ ｄ ｌｏ ｅｎｏ ｃ ｄ ｃ ｎ ｒｔ ｙａ ｄ ｈ ｐ ｅ ｓ ｅ ｔｂ ｉ ｅ ａ ｅ ｎ ｔ ｅＭ ＤＡＳ ＧｅＬ ｎ ｅｎ ｌｆ ｒｅｏ ｈ ｓ ｒ Ｉ ｔｒ ａ ｏ ｃ ｆｔ ｅ
MIDASGen培训课程—钢筋混凝土结构抗震分析及设计
—钢筋混凝土结构抗震分析及设计目录简要 (1)设定操作环境及定义材料和截面 (2)建立轴网 (4)建立框架柱及剪力墙 (8)楼层复制及生成层数据文件 (10)定义边界条件 (11)输入楼面及梁单元荷载 (11)输入风荷载 (15)输入反映谱分析数据 (15)定义结构类型 (16)定义质量 (17)运行分析 (17)荷载组合 (18)查看反力及内力 (18)梁单元细部分析 (19)振型形状及各振型所对应的周期 (20)稳定验算 (20)周期 (21)层间位移 (21)层位移 (22)层剪重比 (22)层刚度比 (23)一般设计参数 (23)钢筋混凝土构件设计参数 (25)钢筋混凝土构件设计 (27)平面输出设计结果 (30)简要本例题介绍使用Midas/Gen 的反映谱分析功能来进行抗震设计的方法。
例题模型为六层钢筋混凝土框-剪结构。
基本数据如下：轴网尺寸：见平面图柱: 500x500主梁：250x450，250x600次梁：250x400连梁：250x1000混凝土：C30剪力墙：250层高：一层：4.5m 二~六层：3.0m设防烈度：7º（0.10g）场地：Ⅱ类3030设定操作环境及定义材料和截面1：主菜单选择 文件>新项目文件>保存: 输入文件名并保存2：主菜单选择 工具>单位体系: 长度 m, 力 kN定义单位体系3 : 主菜单选择 模型>材料和截面特性>材料： 添加：定义C30混凝土材料号：1 名称：C30 规范：GB(RC) 混凝土：C30 材料类型：各向同性定义材料304 : 主菜单选择 模型>材料和截面特性>截面： 添加：定义梁、柱截面尺寸定义梁、柱截面5 :主菜单选择 模型>材料和截面特性>厚度： 添加：定义剪力墙厚度定义剪力墙厚度30建立轴网1 : 主菜单选择 模型>栅格>定义轴线： 添加 ：定义X 、Y轴网间距定义轴网12 : 主菜单选择 模型>单元>建立: 建立梁单元，同时关闭栅格、轴网轴网1303 :主菜单选择 模型>用户坐标系>X-Y 平面: 激活UCS 平面保存当前UCS ，定义当前用户坐标系名称为“1”定义用户坐标系14 : 主菜单选择 模型>用户坐标系>X-Y 平面: 定义插入点 (即原点)旋转角度30º，准备插入另一个轴网。
MIDAS GEN 钢筋混凝土框架结构抗震分析及设计
例题钢筋混凝土结构 抗震分析及设计1例题钢筋混凝土结构抗震分析及设计例题. 钢筋混凝土结构抗震分析及设计 概要本例题介绍使用MIDAS/Gen 的反应谱分析功能来进行抗震设计的方法。
此例题的步骤如下:1.简要2.设定操作环境及定义材料和截面3.利用建模助手建立梁框架4.建立框架柱及剪力墙5.楼层复制及生成层数据文件6.定义边界条件7.输入楼面及梁单元荷载8.输入反应谱分析数据9.定义结构类型10.定义质量11.运行分析12.荷载组合13.查看结果14.配筋设计2例题钢筋混凝土结构抗震分析及设计1.简要本例题介绍使用MIDAS/Gen 的反应谱分析功能来进行抗震设计的方法。
(该例题数据仅供参考)例题模型为六层钢筋混凝土框－剪结构。
基本数据如下：¾轴网尺寸：见平面图¾主梁： 250x450，250x500¾次梁： 250x400¾连梁： 250x1000¾混凝土： C30¾剪力墙： 250¾层高：一层：4.5m 二~六层：3.0m¾设防烈度：7º（0.10g）¾场地：Ⅱ类3例题 钢筋混凝土结构抗震分析及设计2.设定操作环境及定义材料和截面在建立模型之前先设定环境及定义材料和截面1：主菜单选择 文件>新项目文件>保存: 输入文件名并保存 2：主菜单选择 工具>单位体系: 长度 m, 力kN注：也可以通过程序右下角随时更改单位。
定义单位体系3：主菜单选择 模型>材料和截面特性>材料：添加：定义C30混凝土材料号：1 名称：C30 规范：GB(RC) 混凝土：C30 材料类型：各向同性定义材料4例题钢筋混凝土结构抗震分析及设计4：主菜单选择模型>材料和截面特性>截面：添加：定义梁、柱截面尺寸定义梁、柱截面5：主菜单选择模型>材料和截面特性>厚度：添加：定义剪力墙厚度定义剪力墙厚度5例题 钢筋混凝土结构抗震分析及设计3.用建模助手建立模型1：主菜单选择 模型>结构建模助手>框架:输入：添加x 坐标，距离5，重复2；距离3.9，重复2；距离4.3，重复2； 添加z 坐标，距离5，重复3；编辑： Beta 角，90度；材料，C30；截面，250x450；生成框架； 插入：插入点，0，0，0；Alpha ，－90。
MidasGen钢筋混凝土结构设计分析
MIDAS/Gen培训课程（一）—钢筋混凝土结构抗震分析及设计北京市海淀区中关村南大街乙56号方圆大厦1307室Phone : 010-5165-9908 Fax : 010-5165-9909E-mail : Beijing@M odeling, I ntegrated D esign & A nalysis S oftware目录简要 (1)设定操作环境及定义材料和截面 (2)利用建模助手建立梁框架 (3)建立框架柱及剪力墙 (7)楼层复制及生成层数据文件 (9)定义边界条件 (10)输入楼面及梁单元荷载 (11)输入风荷载 (15)输入反映谱分析数据 (16)定义结构类型 (18)定义质量 (19)运行分析 (19)荷载组合 (20)查看反力及内力 (21)位移 (21)构件内力与应力图 (22)梁单元细部分析 (24)振型形状及各振型所对应的周期 (24)稳定验算 (25)周期 (26)层间位移 (26)层位移 (27)层剪重比 (27)层构件剪力比 (28)倾覆弯矩 (28)侧向刚度不规则验算 (28)扭转不规则验算 (29)薄弱层验算 (29)一般设计参数 (30)钢筋混凝土构件设计参数 (31)钢筋混凝土构件设计 (33)平面输出设计结果 (35)简要本例题介绍使用Midas/Gen 的反映谱分析功能来进行抗震设计的方法。
例题模型为六层钢筋混凝土框-剪结构。
基本数据如下：轴网尺寸：见平面图柱: 500x500主梁：250x450，250x500次梁：250x400连梁：250x1000混凝土：C30剪力墙：250层高：一层：4.5m 二~六层：3.0m设防烈度：7º（0.10g）场地：Ⅱ类设定操作环境及定义材料和截面1：主菜单选择 文件>新项目文件>保存: 输入文件名并保存2：主菜单选择 工具>单位体系: 长度 m, 力 kN定义单位体系3：主菜单选择 模型>材料和截面特性>材料：添加：定义C30混凝土材料号：1 名称：C30 规范：GB(RC) 混凝土：C30 材料类型：各向同性定义材料注：也可以通过程序右下角随时更改单位。
midas Gen混合结构及楼板详细分析
