塑料简支梁冲击试验
塑料简支梁冲击试验(一)实验目的掌握塑料简支梁冲击试验方法理和基本结构。
(二)实验原理本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。
用试样单位截面积所消耗的冲击功来评价材料的耐冲击韧性。
图 1 所示为摆锤式简支梁冲击试验机的工作原理。
(三)实验仪器及试祥1 ．实验仪器以国产XJJ — 5 摆锤式简支梁冲击机为例。
该机主要技术参数符台GB1043 — 93 和ISO179 — 1982 标准的要求。
图１摆锤式简支梁冲击试验机原理示意图(1) 机体结构及性能见图1 ，本试验机由机体、试样安放架、冲击锤、操纵机构及读数装置等五个部分组成。
①机体部分—包括机体、操纵机构、测量机构、摆轴和试样安放架组成，为确保安装平稳、准确，在机体上面设有水准泡17 ，方便调试。
②试样安放架一—由固定支座1 、紧固螺钉2 、活动试样支座3 、支承刀刃4 组成。
试验前，应调整好活动试样支座间的距离，将试样紧靠在支座刀刃的支承面上。
③冲击锤———由摆轴8 、上连接套12 、摆杆13 、调整套14 、摆体15 、冲击刀刃16 等件组成。
该机共有五种能量摆锤供选用，其冲击储能分别为 2 ．7J 、7 ．5J 、15J 、25J 、50J 。
④操纵机构——由手柄9 、挂钩l ０等件组成。
当冲击摆扬起所需角度(160 ° ) 时，挂钩将摆上的调整套钩住。
搬动手柄时，挂钩脱开，冲击摆自由落下，对试样进行冲击试验。
⑤测量装置—一其作用是将试样受冲击后所消耗的能量指示出来，试样所消耗的冲击功数值按下式计算。
式中P d —一冲击摆的冲击常数α——冲击前摆锤扬角β一一冲击后摆锤升角该机由于冲击摆常数和扬角均为常数，因此，只要测出试样冲断后摆锤的升角，就可计算出试样冲断时所消耗的能量。
该机读数刻度盘就是根据此原理来设计刻度的。
试验时，可以直接从度盘上读取冲断功，度盘上有五种能量范围的刻度。
测试塑料冲击性能
The
end
二、仪器与式样：
简支梁：仪器：XCJ-50J型冲击试验机 试样：聚丙烯、聚氯乙烯样条 1. 试样长80±2mm，宽10±0.2mm，厚4±0.2mm。试样缺口深度为试样厚度的 1/3，缺口宽度为2±0.2mm，缺口处不应有裂纹。 2缺口部分，该试样作废，另 补试样。 悬臂梁：试样尺寸 宽 10.20mm 缺口深度 1.48mm 厚4.24mm试样表面应平整、无 气泡、裂纹、分层和明显杂质。缺口试样缺口处应无毛刺 实验仪器 摆锤式悬臂梁冲击实验机XQZ—1缺口制样机 承德市金建检测仪器 制样机
测试塑料冲击性能
11高材333 第三组 制作人：闻晓 组员：李俊 王顺超 王苏雅
翁圣琛
冲击强度是材料突然受到冲击而断裂时，每单位横截面上材料可 吸收的能量的量度。 它反映材料抗冲击作用的能力，是一个衡量材料韧性的指标。冲 击强度小，材料较脆。
一.目的要求：
1. 了解XCJ-50J型冲击试验机的结构原理，熟悉其操作规程。 2. 掌握高聚物冲击强度的测定方法。
悬臂梁：本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后
利用摆锤自由落下， 对试样施加冲击弯曲负荷、 使试样破裂。 记录下试样 破坏时或过程中单位试样截面积所吸收 的能量，即冲击强度，来衡量材料冲 击韧性。实验方法：悬臂梁冲击实验（GB1043）
四、测试步骤：
1. 测量试样中部的宽度和厚度，准确至0.02mm。缺口试样应测量 缺口处的剩余厚度，测量时应在缺口两端各测一次，取平均 值。 2. 根据试样破坏时所需的能量选择摆锤（50J、25J、15J、7.5J、 2.7J）并安装好。 3. 检查和调整被动指针的位置，使摆锤在铅垂位置时主动指针与 被动指针紧靠，指针指示的位置与最大指示值相重合。 4. 空击试验：以检查指针装配是否良好，空击值误差应在规定范 围内。 5. 根据实际需要，调整两支承块见的跨距为70mm。 6. 抬起并锁住摆锤，把试验按规定放置在两支撑块上，试样支撑 面紧贴在支撑块上，使冲击刀刃对准试样中心，缺口试样刀刃 对准缺口背向的中心位置。 7. 平稳释放摆锤，从刻度盘上读取试样冲断功的数值。
简支梁冲击试验原理

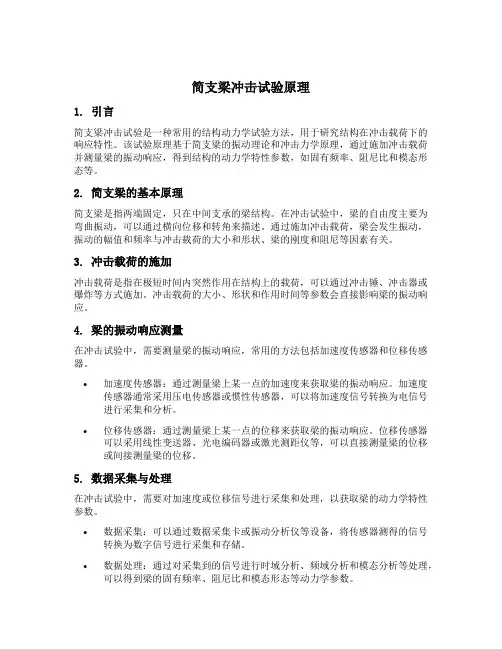

简支梁冲击试验原理1. 引言简支梁冲击试验是一种常用的结构动力学试验方法，用于研究结构在冲击载荷下的响应特性。
该试验原理基于简支梁的振动理论和冲击力学原理，通过施加冲击载荷并测量梁的振动响应，得到结构的动力学特性参数，如固有频率、阻尼比和模态形态等。
2. 简支梁的基本原理简支梁是指两端固定，只在中间支承的梁结构。
在冲击试验中，梁的自由度主要为弯曲振动，可以通过横向位移和转角来描述。
通过施加冲击载荷，梁会发生振动，振动的幅值和频率与冲击载荷的大小和形状、梁的刚度和阻尼等因素有关。
3. 冲击载荷的施加冲击载荷是指在极短时间内突然作用在结构上的载荷，可以通过冲击锤、冲击器或爆炸等方式施加。
冲击载荷的大小、形状和作用时间等参数会直接影响梁的振动响应。
4. 梁的振动响应测量在冲击试验中，需要测量梁的振动响应，常用的方法包括加速度传感器和位移传感器。
•加速度传感器：通过测量梁上某一点的加速度来获取梁的振动响应。
加速度传感器通常采用压电传感器或惯性传感器，可以将加速度信号转换为电信号进行采集和分析。
•位移传感器：通过测量梁上某一点的位移来获取梁的振动响应。
位移传感器可以采用线性变送器、光电编码器或激光测距仪等，可以直接测量梁的位移或间接测量梁的位移。
5. 数据采集与处理在冲击试验中，需要对加速度或位移信号进行采集和处理，以获取梁的动力学特性参数。
•数据采集：可以通过数据采集卡或振动分析仪等设备，将传感器测得的信号转换为数字信号进行采集和存储。
•数据处理：通过对采集到的信号进行时域分析、频域分析和模态分析等处理，可以得到梁的固有频率、阻尼比和模态形态等动力学参数。
6. 动力学参数的计算与分析通过对冲击试验得到的数据进行计算和分析，可以得到梁的动力学参数。
•固有频率：可以通过频域分析得到梁的固有频率，即梁在没有外力作用下的自由振动频率。
•阻尼比：可以通过模态分析得到梁的阻尼比，即梁在振动过程中能量耗散的程度。
•模态形态：可以通过模态分析得到梁的模态形态，即梁在不同固有频率下的振动形态。
塑料简支梁冲击强度
测试试样与仪器
• ① 注塑标准试样
测试试样
试样表面应平整、无气泡、裂纹、分层和明显杂质。
缺口试样缺口处应无毛刺。 ② 板材试样
板材试样厚度在3～13mm之间时取原厚。大于13mm时应从
两面均匀地进行机械加工到10±0.5mm。4型试样厚度须加工到ຫໍສະໝຸດ 13mm．A型缺口试样
B型缺口试样
C型缺口试样
• ③ 测试仪器
• 简支梁冲击试验机 • 由摆锤、试样支座、能量指示机构
和机体等主要构件组成。能指示试 样破坏过程中所吸收的冲击能量.
支座尺寸
测试方法与步骤
测试方法按GB1043-2008规定进行。
• （1）对于无缺口试样，分别测量试样中部边缘和试样端部中心 位置的宽度和厚度，并取其平均值为试样的宽度和厚度。准确至 0.02mm。
• （2）根据试样破坏时所需的能量选择摆锤，使消耗的能量在摆 锤总能量的10%～85%范围内。
• （3）调节能量度盘指针零点，使它在摆锤处于起始位置时与主 动针接触。进行空白实验，保证总摩擦损失不超过表-3的数值。
• （4）抬起并锁住摆锤，把试样按规定放置在两支撑块上，试 样支撑面紧贴在支撑块上，使冲击刀刃对准试样中心，缺口 试样刀刃对准缺口背向的中心位置。
A ——试样吸收的冲击能量，J； b ——试样宽度，mm; d ——试样厚度，mm。
缺口试样简支梁冲击强度 (kJ／m2)
ak
A b dk
103
A ——缺口试样吸收的冲击能量，J； b ——试样宽度，mm； dk ——缺口试样缺口处剩余厚度，mm。
简支梁冲击强度测试原理
将试样放在冲击机上规定位置，然后使摆锤自由落下， 使试样受到冲击弯曲力而断裂，试样断裂时单位面积或单位 宽度所消耗的冲击功即冲击强度。
塑料冲击强度试验[必读]
![塑料冲击强度试验[必读]](https://img.taocdn.com/s3/m/f0f51f7cae1ffc4ffe4733687e21af45b307feb5.png)

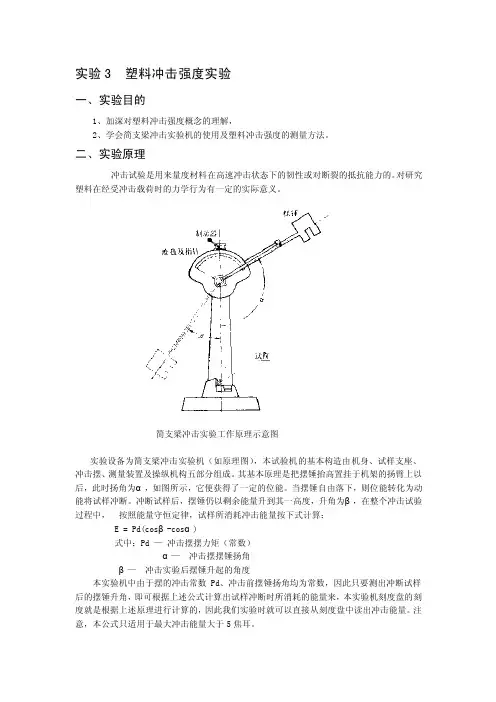

实验3 塑料冲击强度实验一、实验目的1、加深对塑料冲击强度概念的理解，2、学会简支梁冲击实验机的使用及塑料冲击强度的测量方法。
二、实验原理冲击试验是用来量度材料在高速冲击状态下的韧性或对断裂的抵抗能力的。
对研究塑料在经受冲击载荷时的力学行为有一定的实际意义。
简支梁冲击实验工作原理示意图实验设备为简支梁冲击实验机（如原理图），本试验机的基本构造由机身、试样支座、冲击摆、测量装置及操纵机构五部分组成。
其基本原理是把摆锤抬高置挂于机架的扬臂上以后，此时扬角为α，如图所示，它便获得了一定的位能。
当摆锤自由落下，则位能转化为动能将试样冲断。
冲断试样后，摆锤仍以剩余能量升到其一高度，升角为β，在整个冲击试验过程中，按照能量守恒定律，试样所消耗冲击能量按下式计算：E = Pd(cosβ-cosα)式中：Pd —冲击摆摆力矩（常数）α—冲击摆摆锤扬角β—冲击实验后摆锤升起的角度本实验机中由于摆的冲击常数Pd、冲击前摆锤扬角均为常数，因此只要测出冲断试样后的摆锤升角，即可根据上述公式计算出试样冲断时所消耗的能量来，本实验机刻度盘的刻度就是根据上述原理进行计算的，因此我们实验时就可以直接从刻度盘中读出冲击能量。
注意，本公式只适用于最大冲击能量大于5焦耳。
这种冲击试验方法仪器简单，操作方便，在生产和科研部门广泛采用。
三、实验设备、用具及试样1、 简支梁冲击实验机2、 聚丙烯标准试样5条，规格：120×15×10mm四、实验步骤（一）、试样设备及处理1、按标准要求制备冲击试样。
缺口试样加工时要特别小心，缺口尺寸及角要严格控制o2、按力学测试总要求对试样进行预处理。
3、测量试样中间部位的宽和厚，准确至0.05毫米，缺口试样测量缺口的剩余厚度。
4、每组试样不少于五个。
（二）、测试1、校验冲击试验机的零点，且每做一组试样校准一次。
2、按标堆方法规定调节好跨度，放好试样，试样宽面紧贴在支座上。
3、一切准备好之后，进行冲击。
高分子材料分析与检测技术：冲击性能
试样 类型
1பைடு நூலகம்
冲击 方向
侧向
贯层
缺口 缺口底部半径 缺口底部剩余
类型 rN/mm
宽度bN/mm
无缺口
单缺口
A
0.25±0.05 8.0±0.2
B
1.00±0.05 8.0±0.2
—
A
0.25±0.05 8.0±0.2
GB/T 1843/B
B
1.00±0.05
a 如果试样是由板材或制品上裁取的，板材或制品的厚度h应该加到命名 中。未增强的试样不应使机加工表面处于拉伸状态进行试验；b 如果 板材厚度h等于宽度b，冲击方向（垂直n平行p）应加到名称中。
图5-18 冲击方向命名图
C
0.10±0.02 8.0±0.2
无缺口
a.如果试样取自片材或成品，其厚度应加载名称中。非增强材料的试样 不应以机加工面作为拉伸而进行试验；b.优选方法；c.适用于表面效应 的研究。
（冲击方向）
图5-14 简支梁试样
图5-15 缺口类型
2.测试步骤及计算结果 （1）测试步骤 试样按GB/T 2918-1998的规定调节16小时以上。 ①测量试样中部的宽度和厚度，精确至0.02mm。 ② 根据试样选择摆锤。 ③ 调节能量度盘指针零点，测定摩擦损失和修正吸收的能量。 ④ 抬起并锁住摆锤，试样放置，对中。 ⑤ 平稳释放摆锤，从度盘上读取试样吸收的冲击能量。 ⑥ 试样完全破坏或部分破坏的可以取值。 ⑦ 观察、报告。不同破坏类型的结果不能进行比较。 ⑧所有计算结果的平均值取两位有效数字，每组试验至少包括10
塑料冲击强度实验精编
塑料冲击强度实验精编 Document number：WTT-LKK-GBB-08921-EIGG-22986实验3 塑料冲击强度实验一、实验目的1、加深对塑料冲击强度概念的理解，2、学会简支梁冲击实验机的使用及塑料冲击强度的测量方法。
二、实验原理冲击试验是用来量度材料在高速冲击状态下的韧性或对断裂的抵抗能力的。
对研究塑料在经受冲击载荷时的力学行为有一定的实际意义。
简支梁冲击实验工作原理示意图实验设备为简支梁冲击实验机（如原理图），本试验机的基本构造由机身、试样支座、冲击摆、测量装置及操纵机构五部分组成。
其基本原理是把摆锤抬高置挂于机架的扬臂上以后，此时扬角为α，如图所示，它便获得了一定的位能。
当摆锤自由落下，则位能转化为动能将试样冲断。
冲断试样后，摆锤仍以剩余能量升到其一高度，升角为β，在整个冲击试验过程中，按照能量守恒定律，试样所消耗冲击能量按下式计算：E = Pd(cosβ-cosα)式中：Pd —冲击摆摆力矩（常数）α—冲击摆摆锤扬角β—冲击实验后摆锤升起的角度本实验机中由于摆的冲击常数Pd、冲击前摆锤扬角均为常数，因此只要测出冲断试样后的摆锤升角，即可根据上述公式计算出试样冲断时所消耗的能量来，本实验机刻度盘的刻度就是根据上述原理进行计算的，因此我们实验时就可以直接从刻度盘中读出冲击能量。
注意，本公式只适用于最大冲击能量大于5焦耳。
这种冲击试验方法仪器简单，操作方便，在生产和科研部门广泛采用。
三、实验设备、用具及试样1、简支梁冲击实验机2、聚丙烯标准试样5条，规格：120×15×10mm四、实验步骤（一）、试样设备及处理1、按标准要求制备冲击试样。
缺口试样加工时要特别小心，缺口尺寸及角要严格控制o2、按力学测试总要求对试样进行预处理。
3、测量试样中间部位的宽和厚，准确至毫米，缺口试样测量缺口的剩余厚度。
4、每组试样不少于五个。
（二）、测试1、校验冲击试验机的零点，且每做一组试样校准一次。
塑料简支梁冲击强度
大小，即可绘制出读数盘，由读数盘可以直接读出冲断试样
时消耗的功的数值。
3
测试试样与仪器
• ① 注塑标准试样
测试试样
试样表面应平整、无气泡、裂纹、分层和明显杂质。
缺口试样缺口处应无毛刺。
② 板材试样
板材试样厚度在3～13mm之间时取原厚。大于13mm时应从
两面均匀地进行机械加工到10±0.5mm。4型试样厚度须加工到
将试样放在冲击机上规定位置，然后使摆锤自由落下，
使试样受到冲击弯曲力而断裂，试样断裂时单位面积或单位 宽度所消耗的冲击功即冲击强度。
按照能量守恒：
A m h0 h ml cos cos
式中 m——冲锤质量，kg； α ——冲锤冲前之扬角； L——冲锤摆长，m； β ——冲锤冲断试样后之升角； A——冲断试样所消耗的功，J。 式中除β 外均为已知数，故根据摆锤冲断试样后升角β 的
a
A 10 3 bd
A ——试样吸收的冲击能量，J； b ——试样宽度，mm; d ——试样厚度，mm。
A ——缺口试样吸收的冲击能量，J； b ——试样宽度，mm； dk ——缺口试样缺口处剩余厚度，mm。
缺口试样简支梁冲击强度 (kJ／m2)
A ak 103 b dk
பைடு நூலகம்
2
简支梁冲击强度测试原理
谢谢大家
13mm．
A型缺口试样
B型缺口试样
C型缺口试样
• ③ 测试仪器 • 简支梁冲击试验机
• 由摆锤、试样支座、能量指示机构
和机体等主要构件组成。能指示试 样破坏过程中所吸收的冲击能量.
支座尺寸
4
测试方法与步骤
测试方法按GB1043-2008规定进行。
简支梁冲击实验
简支梁冲击实验
实验目的
熟悉高分子材料冲击性能测试的方法、操作及实验结果的处理。
了解测试条件对测试结果的影响。
实验原理
本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。
记录下试样破坏时或过程中单位试样截面积所吸收的能量，即冲击强度，来衡量材料冲击韧性。
实验方法：简支梁冲击实验（GB1093）
实验原材料及仪器
试样尺寸长150mm 宽15.36mm 厚10.08mm
试样表面应平整、无气泡、裂纹、分层和明显杂质。
缺口试样缺口处应无毛刺
实验仪器 10/40Kg.cm简支梁实验机
实验条件
摆锤40kgf.cm
实验步骤
1.准确测量样条宽、厚
2.调节能量盘指针零点，使它在摆锤处于起始位置时与主动针接触。
进行空白实验
3.抬起并锁住摆锤，把试样按规定放置于两支撑块上。
4.平稳释放摆锤，从刻度盘上读取试样吸收的冲击能量
实验结果
试样吸收的冲击能量22kgf.cm
无缺口试样简支梁冲击强度a（kJ／m2）
a=
A
b*d*10
3
式中A ——试样吸收的冲击能量，J；b ——试样宽度，mm； d ——试样厚度，mm 代入数据的：
a= 22×9.8×10-2
15.36×10.08
×103=13.93KJ/m2
所测试样简支梁冲击强度为13.93KJ/m2。
