汽车测速及倒车提示

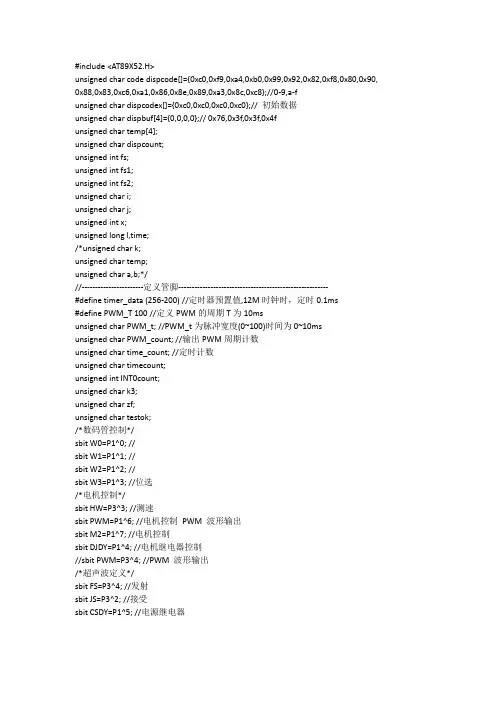

汽车测距测速及倒车提示程序
#include <AT89X52.H>unsigned char code dispcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90, 0x88,0x83,0xc6,0xa1,0x86,0x8e,0x89,0xa3,0x8c,0xc8};//0-9,a-funsigned char dispcodex[]={0xc0,0xc0,0xc0,0xc0};// 初始数据unsigned char dispbuf[4]={0,0,0,0};// 0x76,0x3f,0x3f,0x4funsigned char temp[4];unsigned char dispcount;unsigned int fs;unsigned int fs1;unsigned int fs2;unsigned char i;unsigned char j;unsigned int x;unsigned long l,time;/*unsigned char k;unsigned char temp;unsigned char a,b;*///-----------------------定义管脚--------------------------------------------------------#define timer_data (256-200) //定时器预置值,12M时钟时，定时0.1ms#define PWM_T 100 //定义PWM的周期T为10msunsigned char PWM_t; //PWM_t为脉冲宽度(0~100)时间为0~10msunsigned char PWM_count; //输出PWM周期计数unsigned char time_count; //定时计数unsigned char timecount;unsigned int INT0count;unsigned char k3;unsigned char zf;unsigned char testok;/*数码管控制*/sbit W0=P1^0; //sbit W1=P1^1; //sbit W2=P1^2; //sbit W3=P1^3; //位选/*电机控制*/sbit HW=P3^3; //测速sbit PWM=P1^6; //电机控制PWM 波形输出sbit M2=P1^7; //电机控制sbit DJDY=P1^4; //电机继电器控制//sbit PWM=P3^4; //PWM 波形输出/*超声波定义*/sbit FS=P3^4; //发射sbit JS=P3^2; //接受sbit CSDY=P1^5; //电源继电器//sbit LS=P2^6; //蜂鸣器控制/*开关定义*/sbit K1=P2^3; //倒车键sbit K2=P2^2; //减速键sbit K3=P2^1; //加速键sbit K4=P2^0; //正转键//sbit K5=P3^7; //加强bit hw;bit k1; //按键标识bit k2; //按键标识bit k4; //按键标识bit csxs;bit flag;bit dc;void delay100us(void){unsigned char i,j;for(i=40;i>0;i--)for(j=248;j>0;j--);}void csfs(void) //超声波发射程序//{unsigned char times=0;while(TF1==0) //testok==1||testok==2//{unsigned char j;for(j=10;j>0;j--);FS=~FS;times++; //翻转20次，发送10个脉冲信号的超声波// TF1=0;if(times==10)break;}times=0;TH1=0x00;//(65536-4000)/256;TL1=0x00;//(65536-4000)%256;EX0=1;TR1=1;ET1=1; //开定时器//delay100us();//testok=0;}void main(void){DJDY=0;CSDY=0;M2=1;zf=0;testok=0;PWM=1;PWM_t=100;TMOD=0x12; /*定时器1为工作模式1，0为模式2(8位自动重装) */ T2MOD=0x00; /*定时器2为工作模式) */T2CON=0x04; /*定时器2为自动重装定时工作模式) */RCAP2L=(65536-4000)%256;RCAP2H=(65536-4000)/256;// TH2=0x16;//TL2=0x56;TH0=0x216; //保证定时时长为0.1msTL0=0x216;TH1=0x00;//(65536-4000)/256;TL1=0x00;//(65536-4000)%256;IT0=1;IT1=1;EX0=1;EX1=1;TR2=1;TR1=1;TR0=1;ET0=1;ET1=1;ET2=1;EA=1;while(1){if(zf==0&&dc==0){for(i=0;i<4;i++){dispbuf[i]=0;}i=0;}if(zf==2&&k1==1){csfs();}if(flag==1&&zf==1) {flag=0;x=INT0count;for(i=0;i<4;i++){temp[i]=0;}i=0;while(x/10){temp[i]=x%10;x=x/10;i++;}temp[i]=x;dispbuf[3]=temp[0]; dispbuf[2]=temp[1]; dispbuf[1]=temp[2]; dispbuf[0]=temp[3];// for(i=0;i<4;i++)// {// dispbuf[i]=temp[i]; // }timecount=0;INT0count=0;//TH0=0;//TL0=0;//TR0=1;}if(testok==1&&zf==2) //{if(1==testok){//delay100us();testok=0;x=l;//delay100us();// delay100us();if(x){for(i=0;i<4;i++){temp[i]=0;} }i=0;while(x/10){temp[i]=x%10;x=x/10;i++;}temp[i]=x;dispbuf[3]=temp[0]; dispbuf[2]=temp[1]; dispbuf[1]=temp[2]; dispbuf[0]=temp[3]; // for(i=0;i<4;i++)// {// dispbuf[i]=temp[i]; // }timecount=0;INT0count=0;//TH0=0;//TL0=0;//TR0=1;if(l==20){DJDY=0;CSDY=0;csxs=0;PWM=1;M2=1;k1=0;zf=0;TR0=0;dc=0;testok=0;}}}testok=0;if(K4==0&&k4==0) {{k4=1;DJDY=1;M2=1;zf=1;TR0=1;dc=1;}while(K4==0);}else if(K4==0&&k4==1){{k4=0;CSDY=0;DJDY=0;PWM_t=100;M2=1;zf=0;TR0=0;dc=0;}while(K4==0);}else if(K2==0&&k4==1&&k2==0) {if(K2==0&&k4==1&&k2==0) {k2=1;DJDY=1;PWM_t=65;M2=1;zf=1;TR0=1;dc=1;}while(K2==0);}else if(K2==0&&k4==1&&k2==1) {if(K2==0&&k4==1&&k2==1) {k2=0;CSDY=0;DJDY=0;M2=1;zf=0;TR0=0;dc=0;}while(K2==0);}else if(K3==0&&k4==1){if(K3==0&&k4==1){switch(k3){ case 0:DJDY=1;PWM_t=45;zf=1;TR0=1;dc=1;break;case 1:DJDY=1;PWM_t=30;zf=1;TR0=1;dc=1;break;case 2:DJDY=1;PWM_t=15;zf=1;TR0=1;dc=1;break;case 3:DJDY=0;CSDY=0;PWM_t=100;k4=0;TR0=0;dc=0;zf=0;break; }k3++;if(k3==4){k3=0;M2=1;zf=0;dc=0;}}while(K3==0);}else if(K1==0&&k1==0){{DJDY=1;CSDY=1;csxs=1;PWM=1;M2=0;k1=1;TR0=0;zf=2;dc=1;testok=1;}while(K1==0);}else if(K1==0&&k1==1){{DJDY=0;CSDY=0;csxs=0;PWM=1;M2=1;k1=0;zf=0;TR0=0;dc=0;testok=0;}while(K1==0);}}}void int0(void) interrupt 0 using 0 //接收中断程序//{EX0=0;TR1=0;//关定时器//ET1=0;//中断关闭time=TH1*256+TL1; //算出t的值，t的单位为us// RCAP2H l=time*180;l=l/10000;TH1=0x00;//(65536-4000)/256;TL1=0x00;//(65536-4000)%256;testok=1;}void int2(void) interrupt 3 using 0 //超时中断程序//{EX0=0;TR1=0;//关定时器//ET1=0;// 中断关闭TH1=0x00;//(65536-4000)/256;TL1=0x00;//(65536-4000)%256;testok=2;}void t0(void) interrupt 1 using 0{time_count++;if(time_count>=PWM_T){time_count=0;PWM_count++;}if(time_count<PWM_t)PWM=1;elsePWM=0;}void int1(void) interrupt 2 using 0{INT0count++;}void t1(void) interrupt 5 using 0 {TF2=0;// TH1=(65536-4000)/256;//TL1=(65536-4000)%256;//TH1=(65536-500)/256;//TL1=(65536-500)%256;// TR0=1;// ET0=1;timecount++;if(timecount==250){//TR0=0;timecount=0;flag=1;}P0=dispcode[dispbuf[dispcount]]; if (dispcount==0){W0=0;W1=1;W2=1;W3=1;}if(dispcount==1){W0=1;W1=0;W2=1;W3=1;}if(dispcount==2) {W0=1;W1=1;W2=0;W3=1;}if(dispcount==3) {W0=1;W1=1;W2=1;W3=0;}dispcount++;if(dispcount==4) dispcount=0;}。
毕业设计之倒车雷达
随着汽车的迅速增加，停车难已经是不争的事实，狭小的停车场地常常令有车一族无所适从，稍不慎，则闯祸，烦事又烦人。虽然每辆车都有后视镜，但不可避免的都存在一个后视盲区。汽车倒车防撞预警系统即俗称的倒车雷达，是汽车泊车时的辅助装置。在汽车倒车时，倒车雷达采用超声波测距原理探测汽车尾部离障碍物的距离，当汽车尾部离障碍物的距离达到探测范围时，倒车雷达通过数码管实时动态显示距离。当汽车尾部离障碍物的距离达到设定的安全警告值时，倒车雷达发出报警声，以警示驾驶员，辅助驾驶员安全倒车。
近两年来，倒车雷达成了商家的电子新宠，众多生产防盗器的厂家纷纷涉足倒车雷达。随着信息化、智能化、网络化的发展，嵌入式系统技术获得广阔的发展空间，工业控制领域也进行着一场巨大的变革，以32位高端处理器为平台的实时嵌入式软硬件技术将应用在工业控制的各个角落。嵌入控制器因其体积小、可靠性高、功能强、灵活方便等许多优点，其应用已深入到工业、农业、教育、国防、科研以及日常生活等各个领域，对各行各业的技术改造、产品更新换代、加速自动化进程、提高生产率等方面起到了极其重要的推动作用。
该系统能够在汽车以较低的速度进行倒车的过程中，识别出车后部的障碍物，并能够测量车与障碍物之间的距离，在车辆与障碍物发生碰撞前，发出声光报警。在车辆上安装一个对障碍物进行监测预警的系统，就能用声音和数码管实时动态显示的距离告知驾驶员周围障碍物的情况，解除驾驶员泊车和启动车辆时前后、左右探视所引起的困扰。同时帮助驾驶员扫除视野的死角和视线模糊的缺陷，驾驶员只需坐在驾驶室就能观察到车前车后的详细情况，做到心中有数，极大的提高了泊车和倒车时的安全和效率。也能让驾驶员在危险时刻到来前及时采取有效措施，减少事故发生，保障人身和财产安全。
摘要
倒车雷达是汽车泊车或者倒车时的安全辅助装置。该系统能够在汽车低速倒车的过程中，识别出车体后部的障碍物，并能够测量汽车与障碍物之间的距离。在车辆与障碍物发生碰撞之前，发出语音警报，提醒司机刹车。
如何辨别测速摄像头？
如何辨别测速摄像头？很⾼兴为您解答！我是做智能化弱电的，之前接触过很多智能交通的项⽬，看你上⾯的图⽚应该是卡⼝和电⼦警察摄像头，现在我结合⾃⼰的⼯作经验做个简单的分享。
1、电⼦警察你图⽚中出现的摄像头就是电⼦警察，这类摄像头我们在红绿灯⼗字路⼝经常遇到，主要是记录车辆闯红灯等违章⾏为。
现在最新的电⼦警察系统，不仅能记录闯红灯还能记录车辆逆⾏/压线/倒车/实线变道/违法掉头/占⽤专⽤车道/机占⾮/不按导向/违法停车/不礼让⾏⼈等违章⾏为。
2、道路卡⼝提主上⾯提供的照⽚有⼀张就是道路卡⼝摄像头，这类摄像头我们经常在道路上看到，主要统计道路上的车流量分布，以及道路上的车辆构成，同时现在卡⼝摄像头也能抓拍⼀些违章⾏为，⽐如套牌，交通事故逃逸，机动车盗抢等⾏为。
现在最新的卡⼝摄像头功能已经升级换代了，还具有抓拍超速/低速/压线/逆⾏/实线变道/占⽤专⽤车道/机占⾮/不系安全带/开车打电话等违章⾏为。
3、⾏⼈闯红灯系统这类摄像头主要部署在⼈⾏道路上，⽤来规范⾏⼈不⽂明过斑马线的⾏为，据报道，⾏⼈随意闯红灯，是造成交通事故发⽣的根源。
⾏⼈闯红灯系统⼀般都是带有⼈脸识别功能。
4、违停球⼀般在公交站前后，或者禁停路段的路⼝，会有这种违停球，可以抓拍⼩客车⾮法停车拉客等情况，⾃带变焦功能，可以看清200⽶左右。
5、车流量检测摄像头在警⽰灯杆上很容易看到这种，⽤来统计不同时间段下，这条路段的车辆流量，不⽤来抓拍违章。
6、布控球这类布控球，主要应⽤在城管、消防、交警等部门，出门执法时，直接在车顶上安装布控球，布控球可实现车辆违法抓拍，视频录像，云台控制等功能，⽀持移动/联通/电信4G⽹络传输。
7、雷达测速仪⼀般在⾼速上应⽤的⽐较多，安装⽐较隐蔽，采⽤窄波平板雷达，⽀持来向、去向、双向3种测速模式，⽀持10-250Km/H车速范围检测，除了测速准确外，还可以防范电⼦狗侦测，具有隐蔽的特点。
8、普通监控摄像头这类摄像头没有智能抓拍功能，只有图像预览和回放功能，现在在城市这类摄像头部署的最多，⼤概占了90％左右。
汽车测速及倒车提示产品介绍及电路原理
汽车测速及倒车提示产品介绍及电路原理一、微动按钮功能K5，复位键：按一下，电路复位，电路处于待机状态。
K4，正转键：按一下，电机MG1正转。
K3，加速键：正转时，按一下，电机MG1加速。
K2，减速键：正转时，按一下，电机MG1减速。
K1，倒车键：按一下，电机MG1反转。
二、产品功能介绍1．电路正确连接后，接通电源，按一下微动按钮K5，数码显示管DS1显示0000。
2．按一下微动按钮K4，电机MG1转动并带动转盘（遮断器）转动，数码显示管DS1显示数字，再按一下K4，电机MG1停转，电路复位。
3．在按一下微动按钮K4后，按一下微动按钮K3，电机MG1转动加快并带动转盘（遮断器）转动，数码显示管DS1显示数字，此时显示的数字增大。
可按微动按钮K3三次（三档），第四次按动K3时，电机MG1停转，电路复位。
4．在按一下微动按钮K4后，按一下微动按钮K2，电机MG1转速减慢并带动转盘（遮断器）转动减慢，数码显示管DS1显示数字减少。
再按一下微动按钮K2，电机MG1停转，电路复位。
5．按一下微动按钮K1，电机MG1倒转并带动转盘（遮断器）转动，此时为汽车倒车。
用障碍物放在离开超声接收器LS1和超声发生器LS2一定距离的位置上，数码显示管DS1显示数字，此时显示的数字为障碍物与LS1和LS2的距离（相当于汽车与障碍物的距离，单位为厘米），如果障碍物距离变动，数码显示管DS1显示数字也随之变化。
当距离等于20厘米时，电机MG1自动停转。
或在大于20厘米时再按一下微动按钮K1，电机MG1停转，电路复位。
三、电路原理该产品是由下面几部分电路组成：超声波发射电路、超声波接收电路、提示音发生器、直流电机控制电路、转速检测电路、单片机电路、显示电路和电源电路。
汽车测速及倒车提示功能及电路原理第 3 页共 3 页。
基于AT89S52的汽车测速与倒车提示模拟系统的设计
