占空比信号与脉宽信号共60页
占空比信号与脉宽信号..共60页文档
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
占空比信号与脉宽信号..
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
占空比信号与脉宽信号PPT演示课件
为点火模块的触发信号用的。
31
三、脉宽信号的应用
脉宽信号的测量
32
三、脉宽信号的应用
喷 油 器 接 线 示 意
33
三、脉宽信号的应用
喷
油
脉
宽
2.55ms
波
形
示
意
34
数字信号在汽车电控系统中的应用
理论知识四
占空比信号与脉宽信号的特点
24
二、占空比信号的应用
炭罐净化电磁阀工作波形：
图示 由 8%的 占空 比信 号控 制。
25
二、占空比信号的应用
传感器至控制器的占空比信号
最有代表性的是空调高压传感器。该传感器由一个 内部带脉宽调制（PWM）的集成电路，将压力传感 器的模拟信号转换为相应的占空比信号送至ECU。
供电：12V 压力 0.5MPa 3.2MPa
占空比信号又称PWM信号，即脉宽调制信 号。指的是信号频率不变，仅改变高电 平脉冲宽度的一系列脉冲信号。
37
四、占空比信号与脉宽信号的特点
占空比等效示意图：
38
四、占空比信号与脉宽信号的特点
脉宽信号的主要特征：
脉冲宽度信号——是指低电平或高电平的绝对 时间长度，低电平有效脉宽常用于控制电磁 阀的全开或全闭；高电平有效脉宽常用于功 率器件或电子模块的触发。
数字信号在汽车电控系统中的应用
占空比信号与脉宽信号
1
数字信号在汽车电控系统中的应用
理论知识：
一、数字电路基础 二、占空比信号在汽车控制系统中的应用 三、脉宽信号在汽车控制系统中的应用 四、占空比信号与脉宽信号的关系 五、喷油脉宽与汽车故障诊断
详解PWM原理频率与占空比
详解PWM原理频率与占空比PWM（Pulse Width Modulation）脉冲宽度调制是一种常用的模拟信号的数字化处理方式。
它通过调整方波脉冲的占空比来模拟出连续的模拟信号。
PWM主要用于控制电机、调节亮度等应用领域。
PWM原理：PWM是一种周期性的脉冲信号，其周期被划分为若干个时间段，每个时间段被称作一个周期，不同时间段的电平可以取高电平或低电平。
在一个周期内，根据脉冲时间与周期时间的比例，可以得到一个占空比。
占空比是周期中高电平时间与周期总时间的比值，通常用百分比表示。
在实际应用中，PWM信号的周期非常短，一般在几十kHz至几百kHz 的范围内。
这样的高频信号可以方便地通过数字电路生成，并且能够很好地模拟出模拟信号的变化。
频率与占空比：PWM信号的频率是指一个完整的周期重复的次数。
频率越高，信号的周期就越短，对于控制电机或者改变亮度等需要快速响应的应用而言，高频率的PWM信号更为适用。
占空比是PWM信号中高电平的持续时间与一个周期总时间的比值。
占空比表示了高电平信号所占时间的比例，也就是以百分比来表示的。
控制占空比可以改变高电平脉冲的时间长短，从而控制模拟信号的电平。
占空比的改变会影响PWM信号的平均电平，从而达到改变输出信号的目的。
当占空比为0%时，高电平时间为0，输出为低电平；当占空比为100%时，高电平时间与周期总时间相等，输出为高电平；当占空比为50%时，高电平时间和低电平时间相等，输出为平均电平。
应用实例：PWM信号的应用非常广泛，下面以控制电机为例进行说明。
PWM信号可以用来控制直流电机的转速。
通过改变PWM信号的占空比，可以改变驱动电机的电压和电流，从而改变电机的转速。
当占空比较大时，电机得到的平均电压较高，电机转速快；当占空比较小时，电机得到的平均电压较低，电机转速慢。
类似地，PWM信号也可以用来控制电机的转向。
通过将占空比改变为负值，可以改变电机的运行方向。
PWM信号还可以用来调节LED灯的亮度。
占空比
占空比(Duty Ratio)在电信领域中有如下含义： 在一串理想的脉冲周期序列中（如方波），正脉冲的持续时间与脉冲总周期的比值。 例如：脉冲宽度1μs，信号周期4μs的脉冲序列占空比为0.25。 在一段连续工作时间内应用
现代汽车的控制精度越来越高，特别是在电控系统中，以前所采用的一些普通的开关式的执行器件已经不能满足现代轿车的控制要求了，比如说EGR系统，怠速控制系统，燃油蒸发控制系统等等。准确地说，占空比控制应该称为电控脉宽调制技术，它是通过电子控制装置对加在工作执行元件上一定频率的电压信号进行脉冲宽度的调制，以实现对所控制的执行元件工作状态精确，连续的控制。近几年上海通用别克轿车所采用的线性EGR系统实际上就是利用了这一技术从而实现了EGR阀的线性开关功能。那么为什么我们又将电控脉宽调制技术称作占空比控制技术呢，事实上，占空比是对电控脉宽调制的引申说明，占空比实质上是指受控制的电路被接通的时间占整个电路工作周期的百分比。
占空比是指高电平在一个周期之内所占的时间比率。方波的占空比为50%，占空比为0.5，说明正电平所占时间为0.5个周期。 定义1：如果占空比定义为d=rTc。那么，分量F。为：F.一Ub(2d一1)及肛案sin(n)枷一江。脉宽调制波形同时应能明显看出从一个周期到另一个周期,傅里叶分量的幅值将随着占宽比发生的变化而变化。 定义2：Dutycycle=Width(Delay+Width)含步进电机的CCD线阵列式位置传感器支架。传感器是CCD线阵列式位置传感器,它是一种新型的固体成像器件，是在大规模集成电路工艺基础上研制而成的模拟集成电路芯片。 定义3：所谓占空比是指压缩机持续开启时间与控制周期之比。在确定占空比时必须满足压缩机两次开启时间间隔大于制冷系统高低压侧平衡所需最小时间。 定义4：Ts为脉冲周期,Tw为脉冲宽度，定义τ=TwT's×100τ称为占空比。PWM根据输入信号的大小对脉冲宽度进行调制,使得在一个载波周期内输出占空比是输入的函数。 定义5：可见改变电源加在负载上正弦电压波形的个数和关断正弦电压波形个数的比率，称为占空比，(占空比用n表示)。改变占空比可实现交流调压.这种微机控制交流调压法属有级调压，由于级数(对应占空比)可以做得很多，故电压级差可以做得很小。 定义6：系统工作原理如下，占空比的设定所谓占空比是指直流电机在一个通电与断电周期中其通电时间所占的比例常用下述公式表示：式中Ti—通电时间。 定义7：因此黑色区域是探测器的有效区域，与探测元的窗口面积之比称为占空比，此比率的大小直接影响探测器输出信号的大小。 定义8：在忽略开关管T和续流二级管D的正向压降的情况下：Uo=TONTON+TOFF·Ui式中TON为开关管T的导通时间TOFF为T的截止时间TONTON+TOFF称为占空比。 定义9：001s，脉动电压的高电平时间与周期比称为“占空比”，“占空比”越大旋转电磁阀转动角越大，进气量就越多。由此可见,如果脉动电压中断，电磁阀线圈短路或旋转滑阀粘连总处于关闭状态，都不能使怠速空气通过,造成怠速工况熄火。 定义10：该电压持续时间和周期之比称为占空比，占空比越大，即电压持续时间越长，对应电枢上的电流平均值越大,旋转滑阀的旋转角度越大,空气通道中所通过的空气量也越多。
占空比

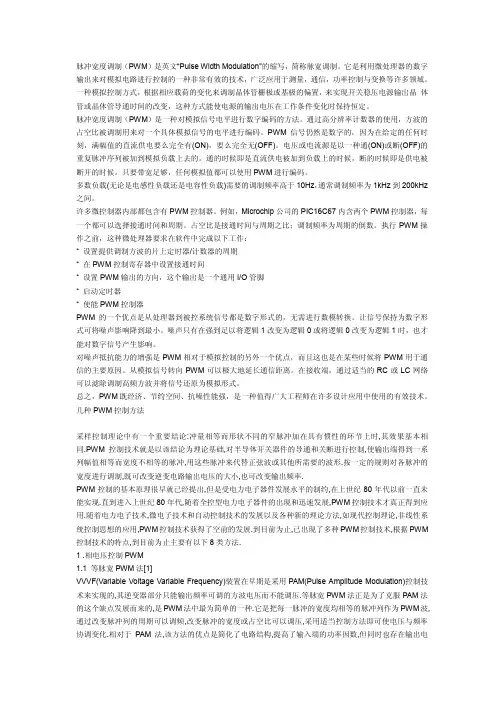

脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。
它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。
一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz 之间。
许多微控制器内部都包含有PWM控制器。
例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。
占空比是接通时间与周期之比；调制频率为周期的倒数。
执行PWM操作之前，这种微处理器要求在软件中完成以下工作：* 设置提供调制方波的片上定时器/计数器的周期* 在PWM控制寄存器中设置接通时间* 设置PWM输出的方向，这个输出是一个通用I/O管脚* 启动定时器* 使能PWM控制器PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。
让信号保持为数字形式可将噪声影响降到最小。
噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。
对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。

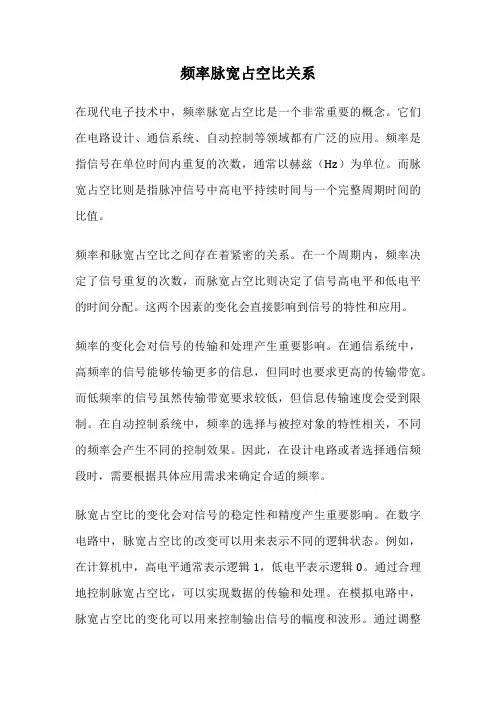

频率脉宽占空比关系
频率脉宽占空比关系在现代电子技术中，频率脉宽占空比是一个非常重要的概念。
它们在电路设计、通信系统、自动控制等领域都有广泛的应用。
频率是指信号在单位时间内重复的次数，通常以赫兹（Hz）为单位。
而脉宽占空比则是指脉冲信号中高电平持续时间与一个完整周期时间的比值。
频率和脉宽占空比之间存在着紧密的关系。
在一个周期内，频率决定了信号重复的次数，而脉宽占空比则决定了信号高电平和低电平的时间分配。
这两个因素的变化会直接影响到信号的特性和应用。
频率的变化会对信号的传输和处理产生重要影响。
在通信系统中，高频率的信号能够传输更多的信息，但同时也要求更高的传输带宽。
而低频率的信号虽然传输带宽要求较低，但信息传输速度会受到限制。
在自动控制系统中，频率的选择与被控对象的特性相关，不同的频率会产生不同的控制效果。
因此，在设计电路或者选择通信频段时，需要根据具体应用需求来确定合适的频率。
脉宽占空比的变化会对信号的稳定性和精度产生重要影响。
在数字电路中，脉宽占空比的改变可以用来表示不同的逻辑状态。
例如，在计算机中，高电平通常表示逻辑1，低电平表示逻辑0。
通过合理地控制脉宽占空比，可以实现数据的传输和处理。
在模拟电路中，脉宽占空比的变化可以用来控制输出信号的幅度和波形。
通过调整脉宽占空比，可以实现电压的调节和波形的变换。
频率和脉宽占空比还可以相互影响，共同决定信号的特性。
例如，在调制解调中，将信息信号调制到载波上时，需要选择合适的调制频率和脉宽占空比，以保证信息的传输和恢复。
在PWM（脉宽调制）控制中，通过改变脉宽占空比来控制输出信号的平均电压，从而实现对电机速度、亮度等参数的控制。
频率和脉宽占空比是电子技术中非常重要的概念，它们决定了信号的特性和应用。
在电路设计和通信系统中，合理地选择和控制频率和脉宽占空比，能够实现信号的传输、处理和控制。
因此，对于电子工程师和相关从业人员来说，熟练掌握频率和脉宽占空比的关系，具有重要的实际意义。
详解PWM原理、频率与占空比
什么是PWM脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
pwm的频率：是指1秒钟内信号从高电平到低电平再回到高电平的次数(一个周期)；也就是说一秒钟PWM有多少个周期单位：Hz表示方式： 50Hz 100Hzpwm的周期：T=1/f周期=1/频率50Hz = 20ms一个周期如果频率为50Hz ，也就是说一个周期是20ms 那么一秒钟就有 50次PWM周期占空比：是一个脉冲周期内，高电平的时间与整个周期时间的比例单位：%(0%-100%)表示方式：20%周期：一个脉冲信号的时间1s内测周期次数等于频率脉宽时间：高电平时间上图中脉宽时间占总周期时间的比例，就是占空比。
比方说周期的时间是10ms，脉宽时间是8ms 那么低电平时间就是2ms 总的占空比 8/8+2= 80%。
这就是占空比为80%的脉冲信号。
而我们知道PWM就是脉冲宽度调制通过调节占空比，就可以调节脉冲宽度(脉宽时间) 而频率就是单位时间内脉冲信号的次数，频率越大。
以20Hz 占空比为80% 举例就是1秒钟之内输出了20次脉冲信号每次的高电平时间为40ms我们换更详细点的图上图中，周期为TT1为高电平时间T2 为低电平时间假设周期T为 1s 那么频率就是 1Hz 那么高电平时间0.5s ，低电平时间0.5s 总的占空比就是 0.5 /1 =50%PWM原理以单片机为例，我们知道，单片机的IO口输出的是数字信号，IO口只能输出高电平和低电平。
假设高电平为5V 低电平则为0V 那么我们要输出不同的模拟电压，就要用到PWM，通过改变IO口输出的方波的占空比从而获得使用数字信号模拟成的模拟电压信号。
我们知道，电压是以一种连接1或断开0的重复脉冲序列被夹到模拟负载上去的（例如LED灯，直流电机等），连接即是直流供电输出，断开即是直流供电断开。
谈汽车上常用的占空比信号和脉宽信号
技术论坛Technical Talk68·October-CHINA 栏目编辑：姜曼 *****************朱军(本刊专家委员会委员)从事汽车维修工作30余年，现任北京理工大学车辆交通工程学院兼职教授、山东德州汽车摩托车学院名誉院长、北京市汽车维修职业学校名誉校长。
王锦俞(本刊专家委员会委员)40年汽车教师生涯，与汽车构造、维修保养技能、技术始终相联。
现任上海宇龙软件公司技术顾问，从事汽车维修仿真教学软件的开发。
兼任江西汽车维修技师、工程师俱乐部主任。
占空比信号和脉宽信号都是数字信号，数字信号实际上是从传感器传出或从控制器(ECU)发出的脉冲电压信号。
一、数字信号1.定义和波形数字信号的信号幅度参数取值是离散突变的，幅值通常表现为高电平和低电平两个信号；模拟信号的信号幅度参数在给定范围内表现为连续的信号。
这些定义解释起来较为抽象，但若用波形表示则形象又简单。
由图1、图2可见，数字信号的波形是方波，而模拟信号波形不是方波。
这些波形用示波器及有波形转换功能的故障诊断仪能方便地显示出来。
由于数字信号的优点远多于模拟信号，所以目前在汽车控制系统信号中大多都采用了数字信号，本文将重点阐述在汽车上数字信号的运用和检测上的原理。
谈汽车上常用的占空比信号和脉宽信号文/上海 王锦俞 北京 朱军2.数字信号的用途数字信号的主要用途有：①用在串行数据通信中(如CAN-BUS)；②作为来自传感器的采样信号送至控制器；③作为来自控制器的信号触发功率三极管驱动执行器。
3.数字信号波形中的常用术语(1)脉宽(W)：脉冲宽度的简称，脉冲宽度就是高电平持续的时间，图3波形的脉宽是2ms。
(2)占空比(P)：高电平脉宽与信号周期的比值叫做占空比，图3波形的占空比为25%。
(3)空占比：低电平脉宽与信号周期的比值叫做空占比，图3波形的空占比为75%。
(4)幅值：高电平与低电平之差叫做幅值，图3波形的幅值是12V。
占空比什么意思占空比计算公式
占空比什么意思占空比计算公式
占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例。
占空比(Duty Ratio)在电信领域中有如下含义：例如：脉冲宽度1μs，信号周期4μs的脉冲序列占空比为0.25。
下面小编给大家介绍一下“占空比什么意思占空比计算公式”
一、占空比什么意思
占空比是指电路被接通的时间占整个电路工作周期的百分比。
比如说，一个电路在它一个工作周期中有一半时间被接通了，那么它的占空比就是50%。
如果加在该工作元件上的信号电压为5V，则实际的工作电压平均值或电压有效值就是2.5V。
假设该元件为一个电子阀门，当电路全部接通时，阀门全开；当占空比为50%时，阀门状态为半开。
同理，当占空比设置为20%时，阀门的开度显然应该为20%。
这样，这个阀门就可以在0%(全闭)到100%（全开）的范围内任意调节。
二、占空比计算公式
占空比是指高电平在一个周期之内所占的时间比率，方波的占空比为50％，占空比为0.5，说明正电平所占时间为0.5个周期。
若信号的周期为T，每周期高电平时间为t1，低电平时间为t2，T=t1+t2，则占空比D=t1/T。
占空比(Duty Cycle)在电信领域中有如下含义：在一串理想的脉冲序列中（如方波），正脉冲的持续时间与脉冲总周期的比值。
例如：脉冲宽度1μs，信号周期4μs的脉冲序列占空比为0.25。
名词解释)占空比
名词解释)占空比
占空比是指一个时间段内，某一特定信号占据总时间的比例。
它是一个重要的
指标，可以用来衡量信号的强度和完整性。
占空比在电子学中有着广泛的应用，它可以用来衡量一个信号的强度和完整性。
例如，在电路中，占空比可以用来衡量一个信号的幅度和频率，以及它在一段时间内的变化情况。
此外，占空比还可以用来衡量一个信号的噪声比率，以及它在一段时间内的变化情况。
占空比也可以用来衡量一个信号的信噪比，这是一个重要的指标，可以用来衡
量信号的质量。
此外，占空比还可以用来衡量一个信号的调制度，以及它在一段时间内的变化情况。
占空比也可以用来衡量一个信号的传输效率，这是一个重要的指标，可以用来
衡量信号的传输效率。
此外，占空比还可以用来衡量一个信号的抗干扰能力，以及它在一段时间内的变化情况。
总之，占空比是一个重要的指标，可以用来衡量信号的强度和完整性，以及它
在一段时间内的变化情况。
它可以用来衡量信号的幅度和频率，以及它的噪声比率，信噪比，调制度，传输效率和抗干扰能力。
因此，占空比是一个重要的指标，可以用来衡量信号的质量和性能。
占空比信号与脉宽信号
精选版课件ppt
44
五、喷油脉宽与汽车故障诊断
喷 油 脉 宽 示 意 图
精选版课件ppt
45
五、喷油脉宽与汽车故障诊断
喷油脉宽的控制：
喷油脉宽由控制单元根据传感器的信号来决定，各 传感器监测发动机的工作环境及工作状态。
这些传感器是：
冷却液温度、进气温度、转速、曲轴位置以及最重 要的是进气质量与体积的测量——空气流量计。它 们都是输入信号，而毫秒（ms）信号是一个微处理 器指令或输出信号。
❖数 字 信 号 波 形 图
精选版课件ppt
7
一、数字信号基础
❖模 拟 信 号 波 形 图
精选版课件ppt
8
一、数字信号基础
❖ 数字信号的用途：
1. 用在串行数据通讯中（如CAN_Bus）； 2. 作为来自传感器的采样信号送至ECU； 3. 作为来自ECU的控制信号触发功率三极
管驱动执行器。
精选版课件ppt
多数情况下它们都是通过ECU控制三极管导通时间 来控制执行器对地导通时间的。
精选版课件ppt
36
四、占空比信号与脉宽信号的特点
占空比信号的主要特征：
占空比信号——利用“平均值”概念，在 一段时间内控制流过执行器线圈的平均电 流，以达到控制阀体开度大小的目的。
占空比信号又称PWM信号，即脉宽调制信 号。指的是信号频率不变，仅改变高电平 脉冲宽度的一系列脉冲信号。
❖ 数字信号波形中的常用术语
周期（T）：就是信号波形中 相邻两个高低电平持续时间 之和，一般用时间表示。 图示信号周期为8ms （0.008s）。
精选版课件ppt
14
一、数字信号基础
❖ 数字信号波形中的常用术语
频率（f）：
占空比——精选推荐
脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。
它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。
一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz 之间。
许多微控制器内部都包含有PWM控制器。
例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。
占空比是接通时间与周期之比；调制频率为周期的倒数。
执行PWM操作之前，这种微处理器要求在软件中完成以下工作：* 设置提供调制方波的片上定时器/计数器的周期* 在PWM控制寄存器中设置接通时间* 设置PWM输出的方向，这个输出是一个通用I/O管脚* 启动定时器* 使能PWM控制器PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。
让信号保持为数字形式可将噪声影响降到最小。
噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。
对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。
占空比和脉宽计算公式
占空比和脉宽计算公式
占空比（Duty Cycle）是指周期性信号在一个周期中的高电平时间占总周期时间的比例。
一般用百分数表示。
占空比计算公式：
占空比=（高电平时间/总周期时间）*100%
脉宽计算公式：
脉宽=占空比*总周期时间
以上述公式为基础，下面将详细介绍如何计算占空比和脉宽。
首先，我们需要知道信号的总周期时间。
总周期时间是指一个周期的时间长度，一般用时间单位表示，如秒。
其次，我们需要确定信号的高电平时间。
高电平时间是指在一个周期内信号的电平为高（逻辑1）的时间长度，也是用时间单位表示。
有了总周期时间和高电平时间，我们就可以计算占空比了。
先将高电平时间除以总周期时间，然后乘以100%即可得到占空比的百分数。
例如，如果一个信号的总周期时间为1秒，高电平时间为0.5秒，则占空比为（0.5/1）*100%=50%。
同时，我们也可以通过已知的占空比和总周期时间来计算脉宽。
将占空比除以100%，然后乘以总周期时间即可得到脉宽的时间长度。
例如，如果一个信号的占空比为50%，总周期时间为1秒，则脉宽为（50%/100%）*1秒=0.5秒。
在实际应用中，占空比和脉宽可以通过各种方法进行测量和调整，例如利用示波器、计时器、微控制器等设备。
这些值的测量和调整对于电子电路的设计、电机控制、通信系统等领域都具有重要的意义。
频率脉宽占空比关系
频率脉宽占空比关系频率、脉宽和占空比是电子工程中常用的概念。
它们之间存在着密切的关系，对于电路设计和信号处理至关重要。
本文将从人类的视角出发，以简洁明了的语言，介绍频率、脉宽和占空比之间的关系。
一、频率频率是一个物理量，用来描述事件或现象在单位时间内重复发生的次数。
在电子工程中，频率通常用赫兹（Hz）来表示，1Hz表示每秒发生一次。
频率越高，事件或现象的重复速度越快，反之亦然。
二、脉宽脉宽是指脉冲信号中一个脉冲的持续时间。
脉冲信号是一种具有快速上升和下降时间的信号，通常用于数字电路中的数据传输。
脉宽可以用时间单位（如秒）来表示，也可以用占空比来描述。
三、占空比占空比是指脉冲信号中高电平（或低电平）所占的时间比例。
在一个周期内，高电平（或低电平）的持续时间与一个周期的时间之比即为占空比。
占空比通常用百分比表示，取值范围从0%到100%。
频率、脉宽和占空比之间的关系可以通过以下公式表示：频率 = 1 / 周期周期 = 脉宽 + 间隔时间占空比 = (脉宽 / 周期) * 100%从以上公式可以看出，频率、脉宽和占空比三者之间存在着紧密的联系。
频率和周期是相互关联的，周期是频率的倒数，频率越高，周期越短。
脉宽和间隔时间组成了一个完整的周期，脉宽越长，间隔时间越短。
占空比则是脉宽和周期之间的比例关系，决定了高电平（或低电平）的持续时间。
在电子工程中，频率、脉宽和占空比的选择对于电路性能和信号处理至关重要。
例如，在数字电路中，选择合适的频率和脉宽可以保证数据传输的准确性和稳定性。
在PWM（脉宽调制）技术中，通过改变占空比可以调节输出信号的平均功率，从而实现对电机速度和亮度的控制。
总结起来，频率、脉宽和占空比是电子工程中常用的概念，它们之间存在着密切的关系。
频率描述了事件或现象在单位时间内重复发生的次数，脉宽指的是脉冲信号中一个脉冲的持续时间，占空比则是脉冲信号中高电平（或低电平）所占的时间比例。
正确理解和应用频率、脉宽和占空比的关系，对于电路设计和信号处理具有重要意义。
io模拟pwm频率和占空比
io模拟pwm频率和占空比1. 什么是PWMPWM（Pulse Width Modulation）即脉宽调制技术，是一种常用的用来控制电压或电流的方法。
它通过改变信号的高电平和低电平的时间比例来控制输出信号的平均功率，从而实现对电机、灯光等设备的调节。
PWM信号由一系列周期性的脉冲组成，其中脉冲的宽度（高电平的时间）决定了信号的占空比。
占空比是指高电平时间与一个周期的总时间之比，通常以百分比表示。
2. PWM的应用场景PWM广泛应用于各种需要调节电压或电流的场景，例如：•电机控制：通过改变电机的供电电压和频率来控制电机的转速和方向。
•照明调光：通过改变灯光的亮度，实现不同的照明效果。
•音频放大：通过调节音频信号的幅度，控制音量大小。
•温度控制：通过调节加热元件的电流或电压，控制温度的升降。
3. 模拟PWM信号在硬件电路中，PWM信号可以通过计时器、比较器和输出引脚等元件来生成。
然而，有时候我们需要在软件层面模拟PWM信号，这可以通过IO口的输入输出操作来实现。
具体来说，我们可以利用IO口的高低电平切换来模拟PWM信号的高低电平，通过改变IO口输出的高电平时间来控制占空比，通过改变IO口输出的周期来控制频率。
下面是一个示例代码，用来模拟PWM信号的频率和占空比：import RPi.GPIO as GPIOimport timedef simulate_pwm(frequency, duty_cycle):GPIO.setmode(GPIO.BCM)GPIO.setup(18, GPIO.OUT)period = 1 / frequencyhigh_time = period * duty_cyclelow_time = period * (1 - duty_cycle)while True:GPIO.output(18, GPIO.HIGH)time.sleep(high_time)GPIO.output(18, GPIO.LOW)time.sleep(low_time)在这个示例中，我们使用了树莓派的GPIO库来控制IO口。
信号中的占空比
信号中的占空比占空比是信号处理中的一个重要概念，用来描述信号中的高电平时间与总周期的比值。
在电子工程中，占空比经常被用来控制电路的工作状态，影响着电路的性能和稳定性。
我们来了解一下什么是占空比。
占空比是指信号中高电平的持续时间与总周期的比值。
以一个周期为例，如果高电平持续的时间占据了总周期的一半，那么占空比就是50%。
如果高电平持续的时间更长，占据了总周期的大部分，那么占空比就会更高。
占空比在很多电子设备中被广泛应用。
以LED灯为例，通过改变占空比可以控制灯的亮度。
当占空比较低时，灯会变暗；而当占空比较高时，灯会变亮。
这是因为占空比的改变会影响信号中高电平的时间，从而控制了LED灯的亮度。
除了控制亮度外，占空比还可以用来控制电机的转速。
当占空比较低时，电机的转速会减慢；而当占空比较高时，电机的转速会加快。
这是因为占空比的改变会影响信号中高电平的时间，从而控制了电机的工作状态。
占空比的改变还可以影响音频信号的音量。
以扬声器为例，当占空比较低时，音量会变小；而当占空比较高时，音量会变大。
这是因为占空比的改变会影响信号中高电平的时间，从而控制了声音的大小。
占空比在信号处理中起着重要的作用。
通过改变占空比，我们可以控制电路的工作状态，影响设备的性能和稳定性。
因此，在电子工程中，我们需要充分理解占空比的概念，并灵活运用到实际的工程中。
希望通过这篇文章的介绍，读者能够更加了解占空比及其在电子工程中的应用。
占空比的变化可以用来控制亮度、转速和音量等，为我们的生活带来了便利和舒适。
让我们一起探索占空比的奥秘，创造更多的电子工程应用吧！。
信号中的占空比
信号中的占空比
占空比是指在一个周期内，信号的高电平时间与总周期时间的比值。
它用来描述信号的占用时间比例，也可以理解为信号在一个周期内的工作时间。
占空比是衡量信号特性的重要指标，不同的占空比对信号的功率、频谱等都有不同的影响。
在电路设计和信号处理中，占空比的合理选择对于系统的性能至关重要。
比如，在直流电源设计中，合适的占空比可以有效提高电源的效率，减少损耗。
在PWM（脉宽调制）控制中，通过改变占空比可以实现对电机、灯光等设备的精确控制。
在通信系统中，占空比的选择会直接影响信号传输的速率和质量。
占空比的取值范围通常是0到1之间，也可以表示为0%到100%。
当占空比为0时，信号全为低电平；当占空比为1时，信号全为高电平。
在实际应用中，常见的占空比为50%，即信号的高电平时间和低电平时间相等。
不同的应用场景下，占空比的选择会有所不同。
占空比的计算相对简单，只需要将高电平时间除以总周期时间即可。
例如，一个周期为10ms的信号，其中高电平时间为3ms，那么占空比就是3ms/10ms=30%。
当然，在实际应用中，我们可以使用示波器等工具来测量信号的高低电平时间，以获得准确的占空比数值。
占空比是信号特性中的重要指标，它描述了信号在一个周期内的工作时间比例。
在不同的应用中，合理选择占空比可以优化系统性能，
实现精确控制。
对于电子工程师和通信工程师来说，熟练掌握占空比的概念和计算方法是非常重要的。
信号中的占空比
信号中的占空比
占空比是信号处理中的一个重要概念，用来描述一个周期性信号中高电平或低电平所占的时间比例。
在实际应用中，占空比常常用于控制电路的开关状态。
占空比可以理解为一个周期内高电平的持续时间与整个周期的比值。
举个例子来说，如果一个信号周期为10秒，其中高电平持续5秒，那么占空比就是50%。
占空比的取值范围一般是0%到100%，其中0%代表低电平持续时间最长，100%代表高电平持续时间最长。
占空比在许多领域都有广泛的应用。
在电力系统中，交流电的占空比可以用来控制电压的大小。
在调光系统中，占空比可以用来控制灯光的亮度。
在电机控制系统中，占空比可以用来控制电机的转速。
占空比的变化可以通过改变信号的高电平或低电平的持续时间来实现。
占空比的大小对信号的特性有很大影响。
当占空比较小的时候，信号更接近低电平，而当占空比较大的时候，信号更接近高电平。
在实际应用中，我们常常需要根据具体的需求来选择合适的占空比。
占空比的计算方法比较简单。
首先需要确定一个周期，然后测量高电平或低电平的持续时间，最后将其除以周期即可得到占空比。
当然，在实际应用中，我们可以使用专门的仪器或电路来测量和控制占空比。
总的来说，占空比是描述周期性信号中高电平或低电平所占时间比例的重要指标。
它在许多领域都有广泛的应用，可以用来控制电路的开关状态，调整电压大小，控制灯光亮度，调节电机转速等。
了解和掌握占空比的概念和计算方法对于理解和设计各种电子电路非常重要。
