2020年常见接线盒尺寸
常见接线盒尺寸
目前市场上墙壁开关、墙壁插座按尺寸划分规格，主要规 格有120系列、118系列、86系列等。
（1）120系列是指开关插座产品的长度为120毫米，宽度为 78毫米。
（2）86系列是指开关插座产品的长度为86毫米，宽度为86 毫米。
118系列产品底盒跟120系列产品底盒具有共通性，相互均 可通用。118系列产品和120产品系列安装方式为118系列 横放式安装、120系列竖立式安装。其他规格产品例如 146型，在市场上主要为别墅和联体大户型使用，市场面 不广。
118型和120型开关插座都是从国外引进的，也相应有了 国家标准。这两种型号的开关插座的底孔盒是一样的规 格，可以通用。
型号：118暗装底盒四位大盒 尺寸：面板50mm*180mm
二、118接线盒
120型底盒 明装底盒 120MM*60MM
三、120接线盒
名称：鸿雁四位暗装盒明装塑料接线盒 功能：四位、暗装盒、底盒明装塑料接线盒 深度：50公分 尺寸：184.4*60*50
名称：鸿雁四位方形暗装盒明装塑料接线盒 功能：四位方形、暗装盒、明装塑料接线盒 说明：可配M120系列开关插座模块面板使用 深度：50公分
接线盒尺寸
2012年5月11日
一．86接线盒 二．118接线盒 三．120接线盒
目录
品牌：FLKL/富兰克林 功能：暗装底盒 型号：FLKL001 尺寸：86mm*86mm, 螺丝间距60mm
一、86接线盒
型号：暗装118二位小底盒 尺寸：面板50mm*95mm
型号：118暗装三位中盒 尺寸：面板50mm*142mm
终端盒接头盒规格

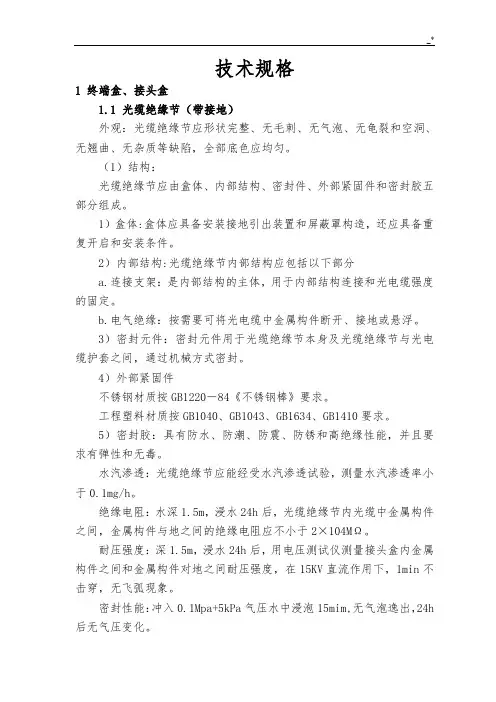

技术规格1 终端盒、接头盒1.1 光缆绝缘节（带接地）外观：光缆绝缘节应形状完整、无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷，全部底色应均匀。
（1）结构：光缆绝缘节应由盒体、内部结构、密封件、外部紧固件和密封胶五部分组成。
1）盒体:盒体应具备安装接地引出装置和屏蔽罩构造，还应具备重复开启和安装条件。
2）内部结构:光缆绝缘节内部结构应包括以下部分a.连接支架：是内部结构的主体，用于内部结构连接和光电缆强度的固定。
b.电气绝缘：按需要可将光电缆中金属构件断开、接地或悬浮。
3）密封元件：密封元件用于光缆绝缘节本身及光缆绝缘节与光电缆护套之间，通过机械方式密封。
4）外部紧固件不锈钢材质按GB1220－84《不锈钢棒》要求。
工程塑料材质按GB1040、GB1043、GB1634、GB1410要求。
5）密封胶：具有防水、防潮、防震、防锈和高绝缘性能，并且要求有弹性和无毒。
水汽渗透：光缆绝缘节应能经受水汽渗透试验，测量水汽渗透率小于0.1mg/h。
绝缘电阻：水深1.5m，浸水24h后，光缆绝缘节内光缆中金属构件之间，金属构件与地之间的绝缘电阻应不小于2×104MΩ。
耐压强度：深1.5m，浸水24h后，用电压测试仪测量接头盒内金属构件之间和金属构件对地之间耐压强度，在15KV直流作用下，1min不击穿，无飞弧现象。
密封性能：冲入0.1Mpa+5kPa气压水中浸泡15mim,无气泡逸出，24h 后无气压变化。
拉伸：轴向拉伸力1000N时，延伸率<0.2%。
振动试验：气压：60kpa+5kPa、频率20Hz、单幅值5mm、100万次，结构不松动，不漏气。
冲击试验：冲击能量16N.m,气压：60kpa+5kPa、峰值加速50m/s2、10次/min，冲击600次，盒体不松动，不漏气。
弯曲试验：张力负荷150N，弯曲角度+45°，气压：60kpa+5kPa、做10次，盒体不漏气。
抗压试验：气压60kpa+5kPa、3000N、延时60s，盒体不破损，不漏气。
接线端子标准尺寸
品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品型号d2Φ尺寸(mm)导线截面dΦDΦL1LSC1.5-5 5.2 1.8 3.7516 1.5 SC2.5-4 4.22.4 4.0718 2.5 SC2.5-5 5.2SC4-5 5.23.14.87204 SC4-6 6.5SC6-5 5.23.8 5.59246 SC6-6 6.5SC10-6 6.55 6.592610 SC10-88.4SC16-6 6.55.77.5113016 SC16-88.4SC25-6 6.57.29133525 SC25-88.4SC35-88.48.510.813.53835 SC35-1010.5SC50-88.49.812.5164450 SC50-1010.5SC70-1010.511.514.5185170 SC70-1213.0SC95-1010.513.717225795 SC95-1213.0SC120-1213151******** SC120-1617SC150-121316.7212671150 SC150-1617SC185-161718.5233079185 SC240-162121263893240 SC240-2017SC300-161724.53042103300 SC300-2021SC400-1617273442113400 SC400-2021SC500-1617303848123500 SC500-2021SC630-2021354556135630 SC800-BL-395060170800 SC1000-BL-4456872001000。
接线端子标准尺寸
品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品。
接线盒规格
产品描述
材料分为增强阻燃ABS和PC两种 防护等级IP 自带电缆接头 种规格尺寸 内部自带有接线端子并配有电缆接头
技术参数 材料 防护等级 抗冲击性 绝缘保护 温度 阻燃性 化学稳定性 颜色 毒性 抗紫外线
RoHs指令
聚碳酸酯（PC）
IP IK08
尺寸规格 (x*y*z)
10×10× 1×10×
开孔中心距 (a*b) 铰链
- 表示无此功能
0系列有敲落孔
订货型号 ABS灰盖
B001A B00A B00A B00A B00A B00A
尺 寸 PC透明盖
P001AC P00AC P00AC P00AC P00AC P00AC
10×× = pg13.5(M20) = pg16(M22)
13
外型尺寸图·敲落孔位置图
1×× = pg13.5(M20) = pg16(M22)
10×10× = pg16(M22)
0×× = pg13.5(M20) = pg16(M22)
1×10× = pg16(M22)
附件选择 铰链
TJA TJA
ABS透明盖
B001AC B00AC B00AC B00AC B00AC B00AC
PC灰盖
P001A P00A P00A P00A P00A P00A
尺寸规格 (x*y*z)
×× 10×× 1×× 0×× 10×10× 1×10×
开孔中心距 (a*b)
0×0 11×0 1×0 0×0 11×11 1×11
加高 面板 挂钩
TG1 TG1 TG1 TG1 TG1 TG1
- 表示无此功能
外型尺寸图·敲落孔位置图
×× = pg13.5(M20) = pg16(M22) 底部安装尺寸
TK接线盒型号及产品说明

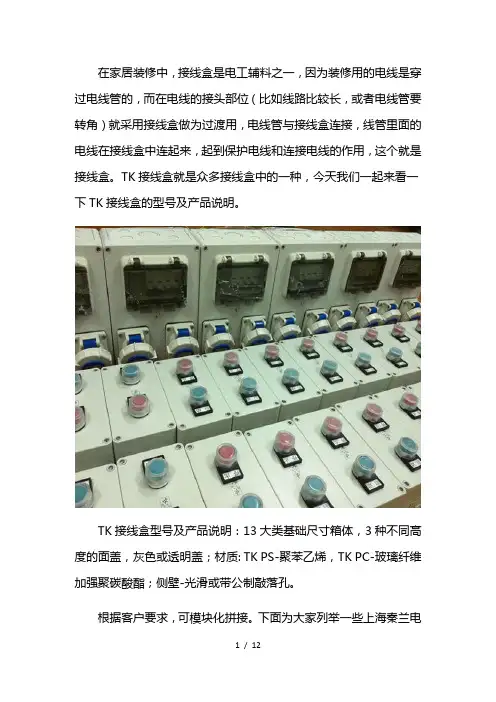

在家居装修中，接线盒是电工辅料之一，因为装修用的电线是穿过电线管的，而在电线的接头部位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用，电线管与接线盒连接，线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。
TK接线盒就是众多接线盒中的一种，今天我们一起来看一下TK接线盒的型号及产品说明。
TK接线盒型号及产品说明：13大类基础尺寸箱体，3种不同高度的面盖，灰色或透明盖；材质: TK PS-聚苯乙烯，TK PC-玻璃纤维加强聚碳酸酯；侧壁-光滑或带公制敲落孔。
根据客户要求，可模块化拼接。
下面为大家列举一些上海秦兰电
气旗下TK接线的型号以及产品说明。
上海秦兰电气系统工程有限公司，专业代理销售和组装成套高防护等级配电产品，是德国els Spelsberg(斯皮尔伯格)电气华东地区授权代理商，主要销售els Spelsberg全系列高防护低压配电产品。
近年来已为国内外诸多工程项目及知名企业提供高品质产品及合理
的解决方案。
秦兰电气作为一家专业的高防护等级配电产品解决方案供应商和系统集成商，始终坚持以客户为主，用积极的态度为客户提供专业的服务，赢得客户信任，从而达到双赢。
投资有风险，入市需谨慎。
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
接线端子标准尺寸
品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品型号d2Φ尺寸(mm)导线截面dΦDΦL1LSC1.5-5 5.2 1.8 3.7516 1.5 SC2.5-4 4.22.4 4.0718 2.5 SC2.5-5 5.2SC4-5 5.23.14.87204 SC4-6 6.5SC6-5 5.23.8 5.59246 SC6-6 6.5SC10-6 6.55 6.592610 SC10-88.4SC16-6 6.55.77.5113016 SC16-88.4SC25-6 6.57.29133525 SC25-88.4SC35-88.48.510.813.53835 SC35-1010.5SC50-88.49.812.5164450 SC50-1010.5SC70-1010.511.514.5185170 SC70-1213.0SC95-1010.513.717225795 SC95-1213.0SC120-1213151******** SC120-1617SC150-121316.7212671150 SC150-1617SC185-161718.5233079185 SC240-162121263893240 SC240-2017SC300-161724.53042103300 SC300-2021SC400-1617273442113400 SC400-2021SC500-1617303848123500 SC500-2021SC630-2021354556135630 SC800-BL-395060170800 SC1000-BL-4456872001000。
家庭装修水电安装标准尺寸
家庭装修水电安装标准尺寸
家庭装修水电安装的标准尺寸会根据不同的国家、地区和具体的安装要求有所不同。
以下是一些常见的家庭装修水电安装标准尺寸的参考：
1. 水电插座：一般的插座标准尺寸为86x86毫米，但在一些特殊的地方如厨房和浴室可能会使用特殊尺寸的插座，如
86x146毫米。
2. 开关：开关面板一般为86x86毫米标准尺寸，但也有其他尺寸可选择。
3. 灯具安装孔：一般灯具安装孔的标准尺寸为φ65毫米，但在特殊情况下也有其他尺寸的灯具安装孔。
4. 开关插座安装高度：由于不同国家、地区的标准可能有所不同，一般的安装高度为地面距离30-40厘米。
5. 管道尺寸：一般家庭装修的冷热水管道尺寸为DN15，排水管道尺寸为DN40。
值得注意的是，以上尺寸仅供参考，具体的水电安装标准尺寸应按照当地的建筑规范和安装要求进行确定。
在进行家庭装修时，应该咨询专业人士或请专业施工队进行水电安装工作，以确保安全与合规。
86线盒尺寸规格
86线盒尺寸规格
您好,今天小花就为大家解答关于86线盒尺寸规格，86线盒的尺寸是多少mm相信很多小伙伴还不知道,现在让我们一起来看看吧！
1、展开3全部 86型开关底盒参数：标准尺寸：
86mm*86mm 2、安装孔中心
距 60mm 2、线管直径 25mm扩展资料线盒，是为了施工方便，把分出来的线在特定位置集中布置。
2.在建筑物内埋设管线时，有时因为距离太长，需要加一个线盒。
3.一般来说，如果管道长度超过15m，会加过线盒，方便穿线。
不具备电气特性，进出线相同或匝数相同。
4、86盒，是一种接线盒的规格,也是在电力装修方面的一个行业标准。
5.比如家里灯的开关。
墙上的一个盒子是接线盒。
它分为底盒和面板。
6.底盒基本一样，不同品牌不同型号面板也不一样，但都可以用86个同样规格的盒子装。
7、参考资料：百度百科-86盒。
本文到此为止。
我希望你会喜欢它。
常见接线盒尺寸
常见接线盒尺寸
பைடு நூலகம்眼镜小生制作
一．86接线盒 二．118接线盒 三．120接线盒
目录
品牌：FLKL/富兰克林 功能：暗装底盒 型号：FLKL001 尺寸：86mm*86mm, 螺丝间距60mm
一、86接线盒
型号：暗装118二位小底盒 尺寸：面板50mm*95mm
型号：118暗装三位中盒 尺寸：面板50mm*142mm
型号：118暗装底盒四位大盒 尺寸：面板50mm*180mm
二、118接线盒
120型底盒 明装底盒 120MM*60MM
三、120接线盒
名称：鸿雁四位暗装盒明装塑料接线盒 功能：四位、暗装盒、底盒明装塑料接线盒 深度：50公分 尺寸：184.4*60*50
名称：鸿雁四位方形暗装盒明装塑料接线盒 功能：四位方形、暗装盒、明装塑料接线盒 说明：可配M120系列开关插座模块面板使用 深度：50公分
120型正面为120mm×74mm，呈竖直状的长方形。这个型 号在浙江省和台湾用得普遍。 118型正面为118mm×74mm，但横置安装。国内厂家生产 中有的也是120mm×74mm。就没有什么区别了。而这个型 号在重庆、湖北用得多。
但是，两种型号的安装方向是不同的。120型常见的模块 以1/3为基础标准，即在一个竖装的标准120mm×74mm面 板上，能安装下三个1/3标准模块。模块按大小分为1/3 、2/3、1位三种。 118型常见的模块以1/2为基础标准，即在一个横装的标 准118mm×74mm面板上，能安装下两个1/2标准模块。模 块按大小分为1/2、1位两种。
（3）118系列是指开关插座产品的长度为118毫米，宽度为 78毫米。
以上所述均86系列、120系列为通用标准尺寸，其中86系列 为国度标准，但目前市场上产品尺寸大多有部分差距， 比如86系列尺寸跨越86毫米，达到88毫米甚至92毫米， 但万变不离其宗，其暗装底盒均为86毫米，明装底盒均 为77毫米。
86型接线盒标准
86型接线盒标准
根据国家标准GB/T 14598.11-2010，86型接线盒的标准是指其尺寸和电气性能等方面的要求。
具体标准要求如下：
1. 尺寸要求：
- 外形尺寸为86mm×86mm。
- 接线盒的深度为31mm。
2. 材质要求：
- 接线盒的外壳材料应为耐热、自灭性和阻燃性能好的工程塑料。
- 接线盒的内部固定件应采用耐腐蚀、耐老化的金属材料。
3. 电气性能要求：
- 绝缘电阻：接线盒内绝缘电阻应不小于100MΩ。
- 电压耐受能力：接线盒的额定电压应不小于250V。
- 机械强度：接线盒的外壳应能够承受正常使用条件下的振动、冲击等力。
- 防护等级：接线盒的外壳应符合防护等级IP20或者更高的要求。
4. 安装要求：
- 接线盒的安装应牢固可靠，不得松动。
- 接线盒的安装孔距离为60mm。
以上是86型接线盒的一些基本标准要求，供参考。
具体的标准要求还需根据具体产品的技术要求和生产标准进行了解。
接线端子标准尺寸
品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品型号d2Φ尺寸(mm)导线截面dΦDΦL1LSC1.5-5 5.2 1.8 3.7516 1.5 SC2.5-4 4.22.4 4.0718 2.5 SC2.5-5 5.2SC4-5 5.23.14.87204 SC4-6 6.5SC6-5 5.23.8 5.59246 SC6-6 6.5SC10-6 6.55 6.592610 SC10-88.4SC16-6 6.55.77.5113016 SC16-88.4SC25-6 6.57.29133525 SC25-88.4SC35-88.48.510.813.53835 SC35-1010.5SC50-88.49.812.5164450 SC50-1010.5SC70-1010.511.514.5185170 SC70-1213.0SC95-1010.513.717225795 SC95-1213.0SC120-1213151******** SC120-1617SC150-121316.7212671150 SC150-1617SC185-161718.5233079185 SC240-162121263893240 SC240-2017SC300-161724.53042103300 SC300-2021SC400-1617273442113400 SC400-2021SC500-1617303848123500 SC500-2021SC630-2021354556135630 SC800-BL-395060170800 SC1000-BL-4456872001000。
86底盒尺寸
86底盒尺寸:
86盒是一种接线盒的规格，在电力装修方面的一个行业标准，比如家里灯的开关，在墙里的一个盒就是接线盒，分为底盒和面板。
86型开关的安装尺寸为86mm * 86mm，安装的孔距为60mm，线管的直径为25mm。
86型开关的安装尺寸为86mm * 86mm，安装的孔距为60mm，而且所连接的线管的直径为25mm。
86型开关插座正面一般为86mm×86mm正方形（个别产品因外观设计，大小稍有变化）。
在86型开关基础上，又派生了146型（146mm×86mm）和多位联体安装的开关插座。
86盒是一种接线盒的规格，也是在电力装修方面的一个行业标准。
比如家里灯的开关，在墙里的一个盒就是接线盒，分为底盒和面板。
底盒基本上都是一样的，面板因不同品牌和不同的型号各有不同，但都可以装在同一规格的86盒里。
86型底盒尺寸多少
86型底盒尺寸为：标准尺寸一般在86mm*86mm，安装孔中心距60mm，线管直径25mm，86盒是一种接线盒的规格，也是在电力装修方面的一个行业标准，比如家里灯的开关，在墙里的一个盒就是接线盒，分为底盒和面板，其实底盒基本上都是-样的，但是面板因不同品牌和不同的型号各有不同的。
86底盒如何选择?
1、安全性强的材料
86底盒一定要采用防冲击、耐高温、阻燃性好、抗腐蚀的绝缘材料,而且用户选择时可以采用简单直接的燃烧、摔踩等进行测试。
2、尺寸做工良好
86底盒规格有包括螺钉间距、标准一般是6分管、4分管接孔等，如果尺寸不够精确做工粗糙的暗盒，那么很有可能造成开关插座安装不牢固或86暗装底盒内部漏浆墙壁内的沙石渗入。
3、高质量的螺口
质量好的86底盒螺口为螺纹铜芯外包绝缘材料,可以保障多次使用不滑口，而且86底盒的螺口还设计为有一定上下活动空间，即使开关插座安装上略有倾斜，也是能够顺利地固定在86底盒上。
4、较大的内部空间
86底盒内部空间大，自然就可以减少电线缠结，而且还利于散热。
