CCD靶面尺寸划分

CCD靶面尺寸划分

CCD 靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为 1 英寸、 1/2 英寸、 1/3 英寸、 1/4 英寸等。

其中以 1/3英寸和 1/2 英寸最为常见。

CCD尺寸水平( mm )垂直( mm )对角线( mm ) 1英寸12.79.616 2/3英寸8.8 6.611 1/2英寸 6.4 4.88 1/3英寸 4.8 3.6 6 1/4英寸 3.6 2.44镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1)监控现场的大小;(2)被摄物体的大小;(3)物距;(4)焦距;(5) CCD 靶面尺寸。

前 4 点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3 ″CCD F=4.8 × L/W 或 F=3.6 ×L/HF= CCD垂直高度*物距 /物高)(焦距 F= CCD 水平宽度 * 物距 /物宽)或(焦距u 1/2″ CCD F=6.4 × L/W 或 F=4.8× L/H其中, W为被摄物体的宽度;H 为被摄物体的高度;L 为镜头到被摄物体间的距离; F 为镜头焦距。

那么为何在镜头的选用中考虑CCD 靶面的尺寸呢?为了从 1/3″与 1/2″ CCD 摄像机中获取同样的视角,1/3″ CCD 摄像机镜头焦距必须缩短;相反如果在1/3 ″ CCD 与1/2 ″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD 摄像机视角将比1/2″ CCD 摄像机明显地减小,同时1/3″ CCD 摄像机的图像在监视器上将比1/2″ CCD 的图像放大,产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD 摄像机的镜头,反之则不行。

原因是:如1/2″ CCD 摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。

(整理)CCD芯片尺寸和镜头焦距计算方法.

(整理)CCD芯片尺寸和镜头焦距计算方法.

CCD芯片尺寸1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

监控摄像头镜头焦距计算方法。

一、公式计算法:视场和焦距的计算视场系指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的。

1、镜头的焦距,视场大小及镜头到被摄取物体的距离的计算如下;f=wL/Wf=hL/hf:镜头焦距w:图象的宽度(被摄物体在ccd靶面上成象宽度)W:被摄物体宽度L:被摄物体至镜头的距离h:图象高度(被摄物体在ccd靶面上成像高度)视场(摄取场景)高度H:被摄物体的高度ccd靶面规格尺寸:单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样,其比例均为4:3,当L不变,H或W增大时,f变小,当H或W不变,L增大时,f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β(水平观看的角度)β=2tg-1= 垂直视场角q(垂直观看的角度)q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下:q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如;摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w。

摄像机主要技术参数

摄像机主要技术参数

· 1.最低照度也称成像灵敏度,是指CCD对环 境光线的敏感程度,其( )
A.单位为LUX,数值越大表示需要的光线越少 B.单位为LUX,数值越小表示需要的光线越少
C.单位为MM,数值越大表示需要的光线越少
D.单位为MM数值越小表示需要的光线越少
· 2.信噪比定义为摄像机的( )的比值。 A.原始图像信号与输出图像的信号 B.输出图像信号与原始图像的信号 C.图像信号与噪声信号
CCD是英文:ChargeCoupledDevice的缩 写,即电荷耦合器 。
作用:将光信号转化成电信号,它的性能好坏 直接影响摄像机的性能。
2、靶面尺寸
CCD靶面尺寸说的就是这个图像传感器的感 光部分的大小。一般用英寸来表示,通常这 个数据指的是这个图像传感器的对角长度。 原来大多为1/2英寸,现在1/3英寸的已普及 化,1/4英寸也有不少。
摄像机的主要性能指标
5、信噪比
信噪比定义为摄像机的图像信号与噪声信 号 的比值。信噪比越大,摄像机的性能越好。
摄像机的主要性能指标
5、摄像机电源 有直流12V、24V、交流220V等。
6、视频输出
均采用BNC接头。
镜头的性能指标
1、镜头的通光量(也叫光圈) 镜头的通光量是以镜头的焦距和通光孔径
摄像机的主要性能指标
3、水平分辨率 通常用电视线(TVL)来表示,电视线越大,图像越 清晰。
电视线数有:420线、480线、540线、600线等。
4、最低照度
也称成像灵敏度,是指CCD芯片对环境光 线的敏感程度,单位为LUX,数值越小表示 需要的光线越少。
常见的有0.1Lux、0.01Lux、0.001Lux。
课后作业
1、名词解释 ①CCD;②最低照度;③水平分辨率;④信噪比; ⑤景深

如何确定镜头CCD靶面尺寸?

如何确定镜头CCD靶面尺寸?

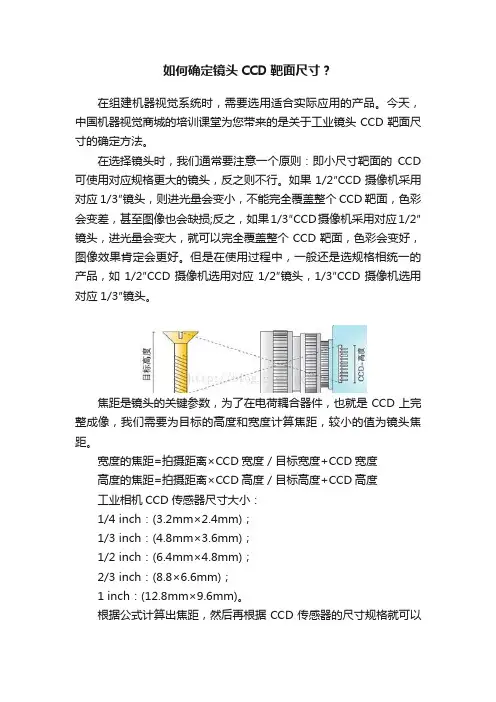

如何确定镜头CCD靶面尺寸?
在组建机器视觉系统时,需要选用适合实际应用的产品。

今天,中国机器视觉商城的培训课堂为您带来的是关于工业镜头CCD靶面尺寸的确定方法。

在选择镜头时,我们通常要注意一个原则:即小尺寸靶面的CCD 可使用对应规格更大的镜头,反之则不行。

如果1/2″CCD摄像机采用对应1/3″镜头,则进光量会变小,不能完全覆盖整个CCD靶面,色彩会变差,甚至图像也会缺损;反之,如果1/3″CCD摄像机采用对应1/2″镜头,进光量会变大,就可以完全覆盖整个CCD靶面,色彩会变好,图像效果肯定会更好。

但是在使用过程中,一般还是选规格相统一的产品,如1/2″CCD摄像机选用对应1/2″镜头,1/3″CCD摄像机选用对应1/3″镜头。

焦距是镜头的关键参数,为了在电荷耦合器件,也就是CCD上完整成像,我们需要为目标的高度和宽度计算焦距,较小的值为镜头焦距。

宽度的焦距=拍摄距离×CCD宽度/目标宽度+CCD宽度
高度的焦距=拍摄距离×CCD高度/目标高度+CCD高度
工业相机CCD传感器尺寸大小:
1/4 inch:(3.2mm×2.4mm);
1/3 inch:(4.8mm×3.6mm);
1/2 inch:(6.4mm×4.8mm);
2/3 inch:(8.8×6.6mm);
1 inch:(12.8mm×9.6mm)。

根据公式计算出焦距,然后再根据CCD传感器的尺寸规格就可以
判断选择合适的工业镜头产品。

CCD芯片尺寸和镜头焦距计算方法

CCD芯片尺寸和镜头焦距计算方法

CCD芯片尺寸1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

监控摄像头镜头焦距计算方法。

一、公式计算法:视场和焦距的计算视场系指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的。

1、镜头的焦距,视场大小及镜头到被摄取物体的距离的计算如下;f=wL/Wf=hL/hf:镜头焦距w:图象的宽度(被摄物体在ccd靶面上成象宽度)W:被摄物体宽度L:被摄物体至镜头的距离h:图象高度(被摄物体在ccd靶面上成像高度)视场(摄取场景)高度H:被摄物体的高度ccd靶面规格尺寸:单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样,其比例均为4:3,当L不变,H或W增大时,f变小,当H或W不变,L增大时,f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β(水平观看的角度)β=2tg-1= 垂直视场角q(垂直观看的角度)q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下:q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如;摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w。

(整理)CCD芯片尺寸和镜头焦距计算方法.

(整理)CCD芯片尺寸和镜头焦距计算方法.

CCD芯片尺寸1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

监控摄像头镜头焦距计算方法。

一、公式计算法:视场和焦距的计算视场系指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的。

1、镜头的焦距,视场大小及镜头到被摄取物体的距离的计算如下;f=wL/Wf=hL/hf:镜头焦距w:图象的宽度(被摄物体在ccd靶面上成象宽度)W:被摄物体宽度L:被摄物体至镜头的距离h:图象高度(被摄物体在ccd靶面上成像高度)视场(摄取场景)高度H:被摄物体的高度ccd靶面规格尺寸:单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样,其比例均为4:3,当L不变,H或W增大时,f变小,当H或W不变,L增大时,f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β(水平观看的角度)β=2tg-1= 垂直视场角q(垂直观看的角度)q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下:q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如;摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w。

监控镜头焦距与角度、照射距离参数

监控镜头焦距与角度、照射距离参数

镜头选配参考标准镜头大小照射幅度建议照射距离3.6MM 75度3-5米4MM 71度4-6米6MM 48度6-10米8MM 34度10-20米12MM 27度20-30米16MM 20度30-50米在实际应用中,经常听到有用户提出诸如某摄像机能够“看多远”之类的问题,比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后,这个问题就不难解释了,即“看多远”问题与许多因素有关。

比如说,用某定焦镜头可以看清100m远处的钞票的面值。

一般来说,镜头焦距越长,“看”得就越远,但同时视场角却变小,结果观看的范围变窄了。

举个简单的例子,若用标准镜头刚好看清远处某人的基本特征(是男或是女),则换用长焦距镜头则可能看清其面部特征(是否有痣或疤),但却无法看见该人穿的是什么裤子和鞋(这部分已经“涨”出了画面),而换用广角镜头则只可能看到画面中有人(连男女都分辨不出),但却可看清该人在整个监视场景中的所处的位置,周围还有什么别的人物或参照物。

因此,关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如,用8mm镜头观测10m远处的景物,如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下,为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪,一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物,则一般应要求人物的面部成像在356mm(14in)监视器上占到12.7mm(0.5in)以上。

在实际应用中,经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题,这实际上要由所选用的镜头的焦距来决定,另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距,它决定了摄取图像的大小,用不同焦距的镜头对同一位置的物体摄像时,配长焦距镜头的摄像机所摄取的景物尺寸就大,反之,配短焦距镜头的摄像机所摄取的景物尺寸就小。

安防监控摄像机主要技术参数

安防监控摄像机主要技术参数

安防监控“摄像机”主要技术参数及性能- [1]摄像机的进展速度很快,从摄像管到 CCD 元件,以其构成的 CCD 摄像机具有体积小、重量轻、不受磁场影响、具有抗震惊和撞击等特点,同时清楚度、照度、牢靠性等指标大大提高而被广泛应用。

CCD 是 Charge Coupled Device(电荷耦合器件)的缩写,它是一种半导体成像器件,因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震惊等优点。

被摄物体的图像经过镜头聚焦至CCD 芯片上,CCD 依据光的强弱积存相应比例的电荷,各个像素积存的电荷在视频时序的掌握下,逐点外移,经滤波、放大处理后,形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像一样的视频图像。

一、CCD 摄像机的分类㈠依据成像颜色划分CCD 摄像机按成像颜色划分为彩色摄像机和黑白摄像机两种。

除色度处理方面不同外,其它原理根本全都。

主要有光学系统、光电转换系统、信号处理系统组成。

其中光电转换系统是摄像机的核心。

自然图像通过光学镜头成像于摄像机的光靶面上,彩色摄像机的光学系统中使用相干分色棱镜或特别条状滤色镜将光信号分成红、绿、蓝三色光信号,光电转换系统通过摄像管或CCD 元件利用电视扫描方法把光图像信号转换成随时间变化的视频电信号,再经放大、处理、编码而成为全电视信号。

㈡依据区分率划分依据区分率划分为 25 万像素左右,对应彩色 330 线/黑白 400 线的低档型;25 万至 38 万像素之间,对应彩色 420 线/黑白 500 线的中档型;38 万像素以上,对应彩色大于或等于 4 60 线黑白 570 线以上的高档型。

㈢依据摄像灵巧敏度划分依据灵敏度可分为最低照度 1 至 3lux 的一般型;0.1lux 左右的月光型;0.01lux 以下的星光型以及原则上可以为 0Lux,承受红外光源成像的红外照明型。

㈣依据 CCD 靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为 1 英寸、1/2 英寸、1/3 英寸、1/4 英寸等。

监控CCD摄像机镜头角度参数示意图

监控CCD摄像机镜头角度参数示意图
m 25mm 60mm
26.2° 19.8° 10.6° 5°
9米内 20米内 30米内 50米内
20-35 米
35-50 米
50-80米
80-120 米
监控CCD摄像机镜 头角度参数示意 图
1/3SONY CCD搭配不同镜头角度对照表
镜头焦距大小
2.5mm 2.8mm
监控视角范围 看车牌距离 看人和物距离
100° 1.5米 内 1-3米
90° 2米内 1-4米
3.6mm 75.7° 2.5米内 1-5米
4mm 69.9° 3米内 1-6米
6mm 50° 5米内 5-10米
8mm 38.5° 7米内 10-20米
摄像机镜头的选 购示意图
镜头焦距数值越大, 看的越远,角度越小 。镜头焦距数值越 小,看的越近,角度 越大。
1/3" CCD 搭配镜头拍摄范 围的尺寸如下表所示:
镜头焦距(毫米数) 2.8mm 3.6mm 4mm 6mm 8mm 12mm 16mm 25mm 60mm
距离5米 13×9.8
米8.5×6.4
米 8×6米 5.5×4.1
米3.5×2.6
米 2×1.5米 1.5×1.1
米 1.3×1米 0.5×0.4

距离10米 距离15米
26×19.5 米17×12.8 米
39×29.3米 25.5×19米
16×12米 24×18米
11×8.3米
16.5×12.4 米
7×5.3米 10.5×7.9米
4×3米 6××4.5米
3×2.3米 4.5×3.4米
2.5×1.9米 3.8×2.9米
1×0.75米 1.5×1.1米 (宽× 高)

监控镜头的种类与应用选择

监控镜头的种类与应用选择

监控镜头的种类与应用选择文档修订历史记录镜头镜头,这里特指监控摄像机的镜头,简称监控镜头,别名是安防镜头,安防镜头,CCTV 镜头,PeakFire镜头,英文名称是Surveillance camera,分辨率高于电脑的视频头,但赶不上专业的数码相机或dv。

本章从镜头的分类、主要参数和镜头选择等多个方面进行了详细阐述,并结合工程项目中的应用进行了分析和总结。

1 镜头分类根据应用场合分类的不同,监控镜头的种类可以分为以下几种:广角镜头视角90度以上,观察范围较大,近处图像有变形,一般用于电梯轿厢内、大厅等小视距大视角的场合。

标准镜头视角30度左右,使用范围较广,一般用于走道及小区周界等场所。

长焦镜头视角20度以内,焦距从几十毫米到上百毫米,用于远距离监视。

变焦镜头镜头焦距连续可变,焦距可以从广角变到长焦,焦距越长则成像越大,用于景深大,视角范围广的区域。

针孔镜头用于隐蔽观察,经常被安装在如天花板或墙壁等地方。

以上分类主要依据镜头的视角,而视角则由焦距决定,焦距越长,“看”得就越远,但同时视场角却变小,结果观看的范围变窄了。

举个简单的例子,若用标准镜头刚好看清远处某人的基本特征(是男或是女),则换用长焦距镜头则可能看清其面部特征(是否有痣或疤),但却无法看见该人穿的是什么裤子和鞋(这部分已经“溢”出了画面),而换用广角镜头则只可能看到画面中有人(连男女都分辨不出),但却可看清该人在整个监视场景中的所处的位置,周围还有什么别的人物或参照物。

因此,关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如,用8mm镜头观测10m远处的景物,如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

图1 镜头视角与可视距离(看清人脸距离)表1 常见镜头视角和使用距离镜头焦距规格视角使用距离2.1mm 1/3 150度小视距大视角2.5mm 1/3 130度小视距大视角2.8mm 1/3 115度小视距大视角2.8mm 固定光圈1/3 115度小视距大视角3.6mm 1/3 96度5*5米4mm 1/3 78度5*5米6mm 1/3 53度8-10米8mm 1/3 40度10-18米12mm 1/3 23度20-30米16mm 1/3 17度20-30米25mm 1/3 17度30-50米3.5-8mm手动变焦1/3 96-45度6-15mm 手动变焦1/3 54-23度6-36mm 电动变倍1/3 51-9度8.5-51mm 电动变倍1/3 57-10度6-60mm 电动变倍1/3 52-6度1/3" CCD镜头最远距离计算简单估算方法:3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了。

ccd靶面尺寸大小计算

ccd靶面尺寸大小计算

ccd靶面尺寸大小计算
CCD(Charge-Coupled Device)靶面尺寸的大小可以通过以下几个步骤进行计算:
1. 首先,确定CCD传感器的像素尺寸。

像素尺寸是指每个像素在传感器上的宽度和高度。

2. 然后,确定CCD的分辨率。

分辨率是指传感器水平和垂直方向上的像素数量。

3. 接下来,将CCD分辨率乘以像素尺寸,即可得到CCD靶面的宽度和高度。

例如,假设CCD传感器的像素尺寸为5微米,并且分辨率为2000像素(水平方向)×1500像素(垂直方向),则CCD靶面的宽度为5微米 × 2000像素 = 10000微米(或10毫米),高度为5微米 × 1500像素 = 7500微米(或7.5毫米)。

需要注意的是,不同的CCD传感器具有不同的像素尺寸和分辨率,因此可能会有不同的靶面尺寸。

CCD靶面尺寸划分

CCD靶面尺寸划分

CCD 靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为 1 英寸、 1/2 英寸、 1/3 英寸、 1/4 英寸等。

其中以 1/3英寸和 1/2 英寸最为常见。

CCD尺寸水平( mm )垂直( mm )对角线( mm ) 1英寸12.79.616 2/3英寸8.8 6.611 1/2英寸 6.4 4.88 1/3英寸 4.8 3.6 6 1/4英寸 3.6 2.44镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1)监控现场的大小;(2)被摄物体的大小;(3)物距;(4)焦距;(5) CCD 靶面尺寸。

前 4 点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3 ″CCD F=4.8 × L/W 或 F=3.6 ×L/HF= CCD垂直高度*物距 /物高)(焦距 F= CCD 水平宽度 * 物距 /物宽)或(焦距u 1/2″ CCD F=6.4 × L/W 或 F=4.8× L/H其中, W为被摄物体的宽度;H 为被摄物体的高度;L 为镜头到被摄物体间的距离; F 为镜头焦距。

那么为何在镜头的选用中考虑CCD 靶面的尺寸呢?为了从 1/3″与 1/2″ CCD 摄像机中获取同样的视角,1/3″ CCD 摄像机镜头焦距必须缩短;相反如果在1/3 ″ CCD 与1/2 ″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD 摄像机视角将比1/2″ CCD 摄像机明显地减小,同时1/3″ CCD 摄像机的图像在监视器上将比1/2″ CCD 的图像放大,产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD 摄像机的镜头,反之则不行。

原因是:如1/2″ CCD 摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。

安防监控CCD靶面尺寸视角、距离、焦距-录像数据量

安防监控CCD靶面尺寸视角、距离、焦距-录像数据量

CCD靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等.其中以1/3英寸和1/2英寸最为常见。

CCD尺寸水平(mm)垂直(mm)对角线(mm)1英寸 12.7 9.6 162/3英寸8.8 6。

6 111/2英寸 6.4 4.8 81/3英寸 4.8 3。

6 61/4英寸 3。

6 2。

4 4镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1)监控现场的大小;(2)被摄物体的大小;(3)物距;(4)焦距;(5)CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3″CCD F=4。

8×L/W或F=3。

6×L/H(焦距F=CCD水平宽度*物距/物宽)或(焦距F=CCD垂直高度*物距/物高)u 1/2″CCD F=6。

4×L/W或F=4.8×L/H其中,W为被摄物体的宽度;H为被摄物体的高度;L为镜头到被摄物体间的距离;F为镜头焦距.那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角,1/3″CCD摄像机镜头焦距必须缩短;相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小,同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大,产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头,反之则不行。

原因是:如1/2″CCD摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。

当然,综合各种因素,摄像机最好还是选择与其相匹配的镜头。

3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述),覆盖景物镜头的焦距可用下述公式计算:(1)f=u•D/U(2)f=h•D/Hf:镜头焦距、U:景物实际高度、H:景物实际宽度、D:镜头至景物实测距离、u:图像高度、h:图像宽度举例说明:当选用1/2″镜头时,图像尺寸为u=4。

CCD靶面尺寸划分

CCD靶面尺寸划分

CCD 靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为 1 英寸、 1/2 英寸、 1/3 英寸、 1/4 英寸等。

其中以 1/3英寸和 1/2 英寸最为常见。

CCD尺寸水平( mm )垂直( mm )对角线( mm ) 1英寸12.79.616 2/3英寸8.8 6.611 1/2英寸 6.4 4.88 1/3英寸 4.8 3.6 6 1/4英寸 3.6 2.44镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1)监控现场的大小;(2)被摄物体的大小;(3)物距;(4)焦距;(5) CCD 靶面尺寸。

前 4 点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3 ″CCD F=4.8 × L/W 或 F=3.6 ×L/HF= CCD垂直高度*物距 /物高)(焦距 F= CCD 水平宽度 * 物距 /物宽)或(焦距u 1/2″ CCD F=6.4 × L/W 或 F=4.8× L/H其中, W为被摄物体的宽度;H 为被摄物体的高度;L 为镜头到被摄物体间的距离; F 为镜头焦距。

那么为何在镜头的选用中考虑CCD 靶面的尺寸呢?为了从 1/3″与 1/2″ CCD 摄像机中获取同样的视角,1/3″ CCD 摄像机镜头焦距必须缩短;相反如果在1/3 ″ CCD 与1/2 ″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD 摄像机视角将比1/2″ CCD 摄像机明显地减小,同时1/3″ CCD 摄像机的图像在监视器上将比1/2″ CCD 的图像放大,产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD 摄像机的镜头,反之则不行。

原因是:如1/2″ CCD 摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。

CCD芯片尺寸和镜头焦距计算方法

CCD芯片尺寸和镜头焦距计算方法

CCD芯片尺寸1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

监控摄像头镜头焦距计算方法。

一、公式计算法:视场和焦距的计算视场系指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的。

1、镜头的焦距,视场大小及镜头到被摄取物体的距离的计算如下;f=wL/Wf=hL/hf:镜头焦距w:图象的宽度(被摄物体在ccd靶面上成象宽度)W:被摄物体宽度L:被摄物体至镜头的距离h:图象高度(被摄物体在ccd靶面上成像高度)视场(摄取场景)高度H:被摄物体的高度ccd靶面规格尺寸:单位mm规格WH4.83.66.44.88.86.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样,其比例均为4:3,当L不变,H或W增大时,f变小,当H或W不变,L增大时,f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β(水平观看的角度)β=2tg-1=垂直视场角q(垂直观看的角度)q=2tg-1=式中w、H、f同上水平视场角与垂直视场角的关系如下:q=或=q表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg例如;摄像机的摄像管为镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w。

W=2Ltg=2×2tg=1.46m则H=W=×1.46=1.059m焦距f越和长,视场角越小,监视的目标也就小。

摄像机的主要参数

摄像机的主要参数

摄像机的主要参数(1)ccd的尺寸目前采用的芯片大多数为1/3”和1/4”。

在购买摄像头时,特别是对摄像角度有比较严格要求的时候,ccd 靶面的大小,ccd与镜头的配合情况将直接影响视场角的大小和图像的清晰度。

在相同的光学镜头下,成像尺寸越大,视场角越大。

1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

(2)ccd的像素是ccd的主要性能指标,它决定了显示图像的清晰程度,分辨率越高,图像细节的表现越好。

ccd是由面阵感光元素组成,每一个元素称为像素,像素越多,图像越清晰。

现在市场上大多以25万和38万像素为划界,38万像素以上者为高清晰度摄象机。

目前SONY及SHARP均为高清晰度摄像机。

(3)水平的分辨率分辨率是用电视线(简称线tv lines)来表示的。

彩色摄象机的典型分辨率是在320到500电视线之间,主要有330线、380线、420线、460线、500线等不同档次。

分辨率与ccd和镜头有关,还与摄像头电路通道的频带宽度直接相关,通常规律是1mhz的频带宽度相当于清晰度为80线。

频带越宽,图像越清晰,线数值相对越大。

(4)最小照度照度又称灵敏度。

是ccd对环境光线的敏感程度,或者说是ccd正常成像时所需要的最暗光线。

照度的单位是勒克斯(Lux),数值越小,表示需要的光线越少,摄像头也越灵敏。

照度是反映光照强度的一种单位,单位是每平方米的流明数,1Lux大约等于1烛光在1米距离的照度1Lux=1lm/m*m(lm是光通量的单位)黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯),彩色摄像机多在1Lux以上。

安防监控摄像头全参数详细介绍

安防监控摄像头全参数详细介绍

安防监控摄像头参数详细介绍核心提示:一、不可小瞧的镜头镜头是摄像机的眼睛,为了适应不同的监控环境和要求,需要配置不同规格的镜头。

比如在室的重点监视,要进行清晰且大视场角度的图像捕捉,得配置广角镜头;在室外的停车场,既要看到停车场全貌,又要能看到汽车的细部,这时候需要广角和变焦镜头,在边境线、海防线的监控,需要超远图像拍摄。

1、镜头的...一、不可小瞧的镜头镜头是摄像机的眼睛,为了适应不同的监控环境和要求,需要配置不同规格的镜头。

比如在室的重点监视,要进行清晰且大视场角度的图像捕捉,得配置广角镜头;在室外的停车场,既要看到停车场全貌,又要能看到汽车的细部,这时候需要广角和变焦镜头,在边境线、海防线的监控,需要超远图像拍摄。

1、镜头的主要参数焦距(f):焦距是镜头和感光元件之间的距离,通过改变镜头的焦距,可以改变镜头的放大倍数,改变拍摄图像的大小。

当物体与镜头的距离很远的时候,我们可用下面公式表达:镜头的放大倍数≈焦距/物距。

增加镜头的焦距,放大倍数增大了,可以将远景拉近,画面的围小了,远景的细节看得更清楚了;如果减少镜头的焦距,放大倍数减少了,画面的围扩大了,能看到更大的场景。

镜头的主要参数视场角:在工程实际中,我们常用水平视场角来反映画面的拍摄围。

焦距f越大,视场角越小,在感光元件上形成的画面围越小;反之,焦距f越小,视场角越大,在感光元件上形成的画面围越大。

光圈:光圈安装在镜头的后部,光圈开得越大,通过镜头的光量就越大,图像的清晰度越高;光圈开得越小,通过镜头的光量就越小,图像的清晰度越低。

通常用F(光通量)来表示。

F=焦距(f)/通光孔径。

在摄像机的技术指标中,我们可以常常看到6mm/F1.4这样的参数,它表示镜头的焦距为6mm,光通量为1.4,这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下,F值越小,光圈越大,到达CCD芯片的光通量就越大,镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前,主流监控摄像机的感光元件采用CCD元件,实际上就是光电转换元件。

监控摄像头的镜头的种类及参数释义

监控摄像头的镜头的种类及参数释义

监控摄像头的镜头的种类及参数释义1.镜头的种类(根据应用场合分类)广角镜头:视角90度以上,观察范围较大,近处图像有变形。

标准镜头:视角30度左右,使用范围较广。

长焦镜头:视角20度以内,焦距可达几十毫米或上百毫米。

变焦镜头:镜头焦距连续可变,焦距可以从广角变到长焦,焦距越长成像越大。

针孔镜头:用于隐蔽观察,经常被安装在如天花板或墙壁等地方。

2.被摄物体的大小、距离与焦距的关系设被摄物体的高度和宽度分别为H、W,被摄物体与镜头间的距离为D,镜头的焦距为f。

靶面成像的高度和宽度分别为h、w,则计算公式如下:f=h×D/H f=w×D/W根据上述公式,也可以很容易地计算出视场角,下表为靶面尺寸和成像大小对照表靶面规格1" 2/3" 1/2" 1/3" h 9.6mm 6.6mm 4.8mm 3.6mm w 12.8mm 8.8mm 6.4mm 4.8mm3.相对孔径为了控制通过镜头的光通量的大小,在镜头的后部均设置了光圈。

假定光圈的有效孔径为d,由于光线折射的关系,镜头实际的有效孔径为D,比d大,D与焦距f之比定义为相对孔径A,即A=D/f,镜头的相对孔径决定被摄像的照度,像的照度与镜头的相对孔径的平方成正比,一般习惯上用F=f/D,即相对光径的倒数来表示镜头光圈的大小。

F值越小,光圈越大,到达CCD芯片的光通量就越大。

所以在焦距f相同的情况下,F值越小,表示镜头越好。

4.镜头的焦距1)定焦距:焦距固定不变,可分为有光圈和无光圈两种。

有光圈:镜头光圈的大小可以调节。

根据环境光照的变化,应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节。

人为手工调节光圈的,称为手动光圈;镜头自带微型电机自动调整光圈的,称为自动光圈。

无光圈:即定光圈,其通光量是固定不变的。

主要用光源恒定或摄像机自带电子快门的情况。

2)变焦距:焦距可以根据需要进行调整,使被摄物体的图像放大或缩小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CCD靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。

其中以1/3英寸和1/2英寸最为常见。

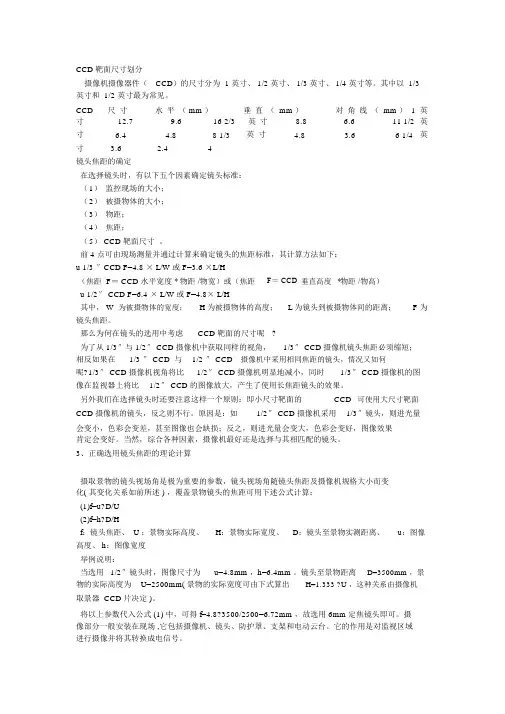

CCD尺寸水平(mm)垂直(mm)对角线(mm)1英寸12.7 9.6 162/3英寸 8.8 6.6 111/2英寸 6.4 4.8 81/3英寸 4.8 3.6 61/4英寸 3.6 2.4 4镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1)监控现场的大小;(2)被摄物体的大小;(3)物距;(4)焦距;(5) CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3″CCD F=4.8×L/W或F=3.6×L/H(焦距F=CCD水平宽度*物距/物宽)或(焦距F=CCD垂直高度*物距/物高)u 1/2″CCD F=6.4×L/W或F=4.8×L/H其中,W为被摄物体的宽度;H为被摄物体的高度;L为镜头到被摄物体间的距离;F为镜头焦距。

那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角,1/3″ CCD摄像机镜头焦距必须缩短;相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD摄像机视角将比1/2″CCD摄像机明显地减小,同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大,产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头,反之则不行。

原因是:如1/2″ CCD摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。

当然,综合各种因素,摄像机最好还是选择与其相匹配的镜头。

3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述),覆盖景物镜头的焦距可用下述公式计算:(1)f=u•D/U(2)f=h•D/Hf:镜头焦距、U:景物实际高度、H:景物实际宽度、D:镜头至景物实测距离、u:图像高度、h:图像宽度举例说明:当选用1/2″镜头时,图像尺寸为u=4.8mm,h=6.4mm。

镜头至景物距离D=3500mm,景物的实际高度为U=2500mm(景物的实际宽度可由下式算出H=1.333•U,这种关系由摄像机取景器CCD片决定)。

将以上参数代入公式(1)中,可得f=4.8•3500/2500=6.72mm,故选用6mm定焦镜头即可。

摄像部分一般安装在现场,它包括摄像机、镜头、防护罩、支架和电动云台。

它的作用是对监视区域进行摄像并将其转换成电信号。

一、像机分为彩色和黑白两种,一般黑白摄像机要比彩色的灵敏度高,比较适合用于光线不足的地方,如果使用的目的只是监视景物的位置和移动,可采用黑白摄像机;如果要分辨被摄像物体的细节,比如分辨衣服和景物的颜色,则采用彩色的比较好。

摄像机的规格可分为1/3〃、1/2〃和2/3〃等,安装方式有固定和带云台二种。

二、镜头常用的镜头种类包括:手动/自动光圈定焦镜头和自动光圈变焦镜头两种。

定焦镜头分为标准镜头和广角镜头两种。

定焦镜头的适用范围如下:手动光圈镜头:所需监视的环境照度变化不大,如室内。

自动光圈镜头:所需监视的环境照度变化大,如室外。

广角镜头:监视的角度较宽,距离较近。

标准镜头:监视的角度和距离适中。

变焦镜头分为10倍、6倍和2倍变焦镜头,另一种分法是:手动变焦和电动变焦(电动光圈和自动光圈)两种。

变焦镜头在规则上可以划分为:1/3〃、1/2〃和1〃等。

选择变焦镜头的原则是:镜头的规格不应小于摄像机的规格,也就是说1/2〃的镜头可以与1/3〃的摄像机一起使用,但是1/3〃的镜头就不能够在1/2〃的摄像机上使用。

镜头参数㈠相对孔径光圈的主要作用是通过控制镜头光量的大小满足成像所需的合适照度。

光圈越大,靶面成像照度越大,摄像机输出信号强度越大,信噪比越高。

若光圈的实际孔径为ψ,由于光线通过透镜后的折射使镜头的有效孔径D 比实际孔径大,光圈的相对孔径等于有效孔径与镜头焦距之比,即:A=D/f,f 为镜头的焦距。

㈡光圈系数通常将表征镜头光圈大小的参数定义成光圈系数,用 F 表示。

光圈系数为镜头光圈相对孔径的倒数。

F值的规律是后一个值正好是前一个数值的√2 倍,这是由于成像面中心亮度与(1/F)2成正比。

F 值越小相应灵敏度越大。

常用值为1.4、2、2.8、4、5.6、8、11、16、22等几个等级。

㈢视场角我们常用视场角来表征观察景物的范围。

所谓视场角是指在视场角内的景物可全部落入成像尺寸内,而视场角以外的景物将不被摄取。

因此,镜头的视场角与摄像机的靶面及镜头的焦距有关。

根据几何原理可以得到视场角的计算公式如下:ωH=2tg-1(h/2f)ωV=2tg-1(v/2f)式中ωH为水平视场角,ωV为垂直视场角,f 为镜头的焦距,h为摄像机靶面的水平宽度,v为摄像机靶面的垂直高度。

具体数值可参阅摄像机一节。

当成像尺寸确定后,焦距越短,视场角越大。

因此可将镜头分为长角镜头(视场角小于45°)、标准镜头(视场角为45°~50°)、广角镜头(视场角大于50°)、超广角镜头(视场角接近180°)、鱼眼镜头(视场角大于180°)等。

另外,我们还可以得到如下公式以计算其中任一未知项数据。

f/v=D/V f/h=D/H其中: f───镜头焦距;D───镜头至景物距离; h───靶面宽度;H───靶面高度。

三、镜头接口镜头的安装方式有C型安装和CS型安装两种。

C型安装接口指从镜头安装基准面到焦点的距离为17.526mm,而CS型接口的镜头安装基准面到焦点距离为12.5mm。

因此将C型镜头安装到CS接口摄像机时需要加装一个5mm厚的接圈。

四、镜头的发展镜头是影响图像品质的重要关键,如果镜头品质不佳,自然难拍摄出清晰的画面,传统的摄像机镜头所采用的镜片,可以通称为球面镜头,这是以镜头内镜片的表面曲线为球面形状来命名的。

顾名思义,非球面镜头就是采用了不同于球面曲线的技术,也就是镜片研磨的形状为抛物线、二次曲线、三次曲线或高次曲线,这将依据设计功能上的不同而会有不同形状的曲线,因此统称为非球面镜头。

传统球面镜头为了校正相差、色差、球差、彗差、畸变、相散等问题,必须采用多片镜片来校正,这使得镜头的体积变的较大,由于每个镜片多少会有精度上的误差,因此要达到理想值并不容易,非球面镜头由于在设计时便已经考量到校正的因素,因此可以减少镜片的数量,使得镜头的精度更佳、清晰度更好、色彩还原更为准确,镜头内的光线反射得以降低,镜头体积也可以缩小。

以往非球面镜头多应用在仪器、机械加工设备上,但随著加工技术的提升,使得品质、效能提升,因此应用越来越广。

目前非球面镜头除了具备高清晰度,录制的图像能够当作法律证据外,新推出的非球面镜头还具备变倍高、物距短、光圈大的特性,变倍高可以简化镜头的种类,物距短可以应用在近距离摄像的场合,光圈大则可以适应光线较暗的场所,使得应用领域日渐宽广。

而在CCTV应用领域中也推出了非球面镜头,可以使用于一些如银行这类对于摄像品质要求较高的场所。

监控摄像头镜头可视角度表监控摄像头镜头可视距离表2.8即 F=2.8mm镜头,拍摄距离为1~4米,拍摄角度为115°3.6即 F=3.6mm镜头拍摄距离为2~6 拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°,8 即F=8mm 拍摄距离为4~20米拍摄角度为40°,12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°,16 即F=16mm 拍摄距离为5~30 拍摄角度为20°25 即F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得)视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β(水平观看的角度)β=2tg-1= 垂直视场角q(垂直观看的角度) q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下: q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H 和视场宽度W. H=2Ltg、W=2Ltg 例如;摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m,试求视场的宽度w。

W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长,视场角越小,监视的目标也就小。

图解法如前所示,摄像机镜头的视场由宽(W)。

高(H)和与摄像机的距离(L)决定,一旦决定了摄像机要监视的景物,正确地选择镜头的焦距就由来3个因素决定; *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士:1/3"、1/2"、2/3"或1"。

图解选择镜头步骤:所需的视场与镜头的焦距有一个简单的关系。

利用这个关系可选择适当的镜头。

估计或实测视场的最大宽度;估计或实测量摄像机与被摄景物间的距离;使用1/3”镜头时使用图2,使用1/2镜头时使用图3,使用2/3”镜头时使用图4,使用1镜头时使用图5。

具体方法:在以W和L为座标轴的图示2-5中,查出应选用的镜头焦距。

为确保景物完全包含在视场之中,应选用座标交点上,面那条线指示的数值。

例如:视场宽50m,距离40m,使用1/3"格式的镜头,在座标图中的交点比代表4mm镜头的线偏上一点。

这表明如果使用4mm镜头就不能覆盖50m的视场。

而用2.8mm的镜头则可以完全覆盖视场。

f=vD/Vf=hD/H其中,f代表焦距,v代表CCD靶面垂直高度,V代表被观测物体高度,h代表CCD靶面水平宽度,H代表被观测物体宽度。

举例:假设用1/2”CCD摄像头观测,被测物体宽440毫米,高330毫米,镜头焦点距物体2500毫米。

由公式可以算出:焦距f=6.4X2500/440≈36毫米或焦距f=4.8X2500/330≈36毫米当焦距数值算出后,如果没有对应焦距的镜头是很正常的,这时可以根据产品目录选择相近的型号,一般选择比计算值小的,这样视角还会大一些。

为了从1/3″与1/2″ CCD摄像机中获取同样的视角,1/3″ CCD摄像机镜头焦距必须缩短;相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD 摄像机视角将比1/2″ CCD摄像机明显地减小,同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大,产生了使用长焦距镜头的效果。
