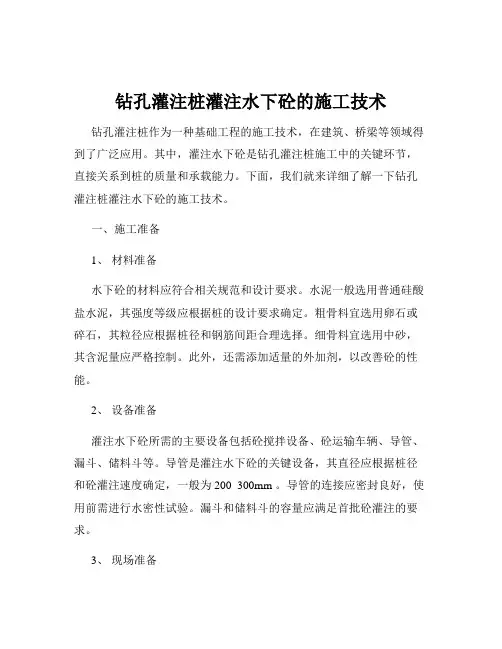

钻孔灌注桩灌注水下砼的施工技术钻孔灌注桩作为一种基础工程的施工技术，在建筑、桥梁等领域得到了广泛应用。
其中，灌注水下砼是钻孔灌注桩施工中的关键环节，直接关系到桩的质量和承载能力。
下面，我们就来详细了解一下钻孔灌注桩灌注水下砼的施工技术。
一、施工准备1、材料准备水下砼的材料应符合相关规范和设计要求。
水泥一般选用普通硅酸盐水泥，其强度等级应根据桩的设计要求确定。
粗骨料宜选用卵石或碎石，其粒径应根据桩径和钢筋间距合理选择。
细骨料宜选用中砂，其含泥量应严格控制。
此外，还需添加适量的外加剂，以改善砼的性能。
2、设备准备灌注水下砼所需的主要设备包括砼搅拌设备、砼运输车辆、导管、漏斗、储料斗等。
导管是灌注水下砼的关键设备，其直径应根据桩径和砼灌注速度确定，一般为 200 300mm 。
导管的连接应密封良好，使用前需进行水密性试验。
漏斗和储料斗的容量应满足首批砼灌注的要求。
3、现场准备施工现场应平整、坚实，便于设备和车辆的通行和停放。
在桩位附近应设置砼搅拌站和储料场，确保砼的供应及时、连续。
同时，应准备好充足的水源和电源，以满足施工的需要。
二、施工工艺流程1、安设导管导管在使用前应进行编号，并按顺序拼接。
拼接时应注意连接紧密，不得有渗漏现象。
导管的底部距孔底一般为 300 500mm ，导管的长度应根据孔深和工作平台高度确定。
2、二次清孔在安放好导管后，应再次进行清孔，以清除孔底的沉渣。
清孔方法一般采用正循环或反循环清孔，清孔后的泥浆性能指标应符合规范要求。
3、灌注首批砼首批砼的灌注量应满足导管首次埋置深度（≥ 1m ）和填充导管底部的需要。
计算首批砼的灌注量时，应考虑桩径、导管直径、导管埋置深度等因素。
首批砼灌注完毕后，应立即测量孔内砼面高度，计算导管埋置深度，确保符合要求。
4、连续灌注砼首批砼灌注成功后，应立即进行连续灌注。
灌注过程中，应保持导管埋置深度在 2 6m 之间，严禁将导管提出砼面。
随着砼面的上升，应及时拆除导管，拆除的导管应及时清洗干净，以备下次使用。
钻孔灌注桩灌注水下混凝土施工工艺

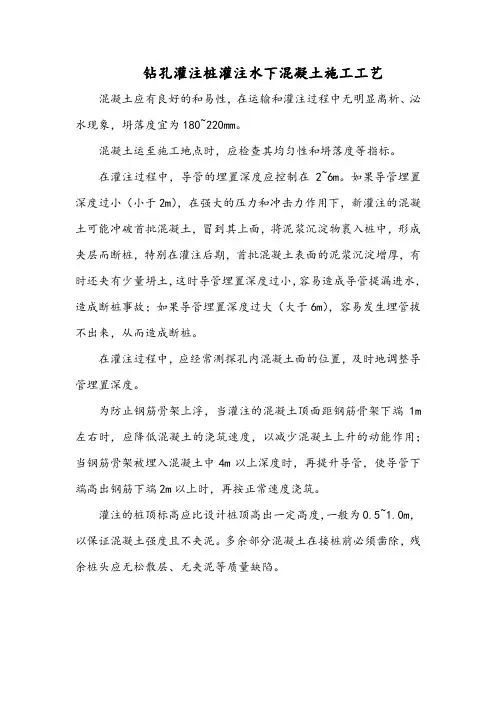

钻孔灌注桩灌注水下混凝土施工工艺混凝土应有良好的和易性，在运输和灌注过程中无明显离析、泌水现象，坍落度宜为180~220mm。
混凝土运至施工地点时，应检查其均匀性和坍落度等指标。
在灌注过程中，导管的埋置深度应控制在2~6m。
如果导管埋置深度过小（小于2m），在强大的压力和冲击力作用下，新灌注的混凝土可能冲破首批混凝土，冒到其上面，将泥浆沉淀物裹入桩中，形成夹层而断桩，特别在灌注后期，首批混凝土表面的泥浆沉淀增厚，有时还夹有少量坍土，这时导管埋置深度过小，容易造成导管提漏进水，造成断桩事故；如果导管埋置深度过大（大于6m），容易发生埋管拔不出来，从而造成断桩。
在灌注过程中，应经常测探孔内混凝土面的位置，及时地调整导管埋置深度。
为防止钢筋骨架上浮，当灌注的混凝土顶面距钢筋骨架下端1m 左右时，应降低混凝土的浇筑速度，以减少混凝土上升的动能作用；当钢筋骨架被埋入混凝土中4m以上深度时，再提升导管，使导管下端高出钢筋下端2m以上时，再按正常速度浇筑。
灌注的桩顶标高应比设计桩顶高出一定高度，一般为0.5~1.0m，以保证混凝土强度且不夹泥。
多余部分混凝土在接桩前必须凿除，残余桩头应无松散层、无夹泥等质量缺陷。
