CAT E网线电气性能测试指标及测试方法

CAT E网线电气性能测试指标及测试方法

部门文档密级结构基础技术研究部电缆专项技术组内部公开文档版本共11页V1.00CAT5E网线电气性能测试指标及测试方法拟制: 孙宝亮日期:2006-05-24审核: 涂修宇日期:2006-05-24批准: 方炜日期:2006-5-25华为技术有限公司版权所有侵权必究目录1网线电气性能指标 (4)2术语解释 (4)3网线测试方法和测试步骤 (6)3.1 测试仪器主要按键和功能说明 (6)3.2 设置参数(选择测试标准和电缆类型) (9)3.3 测试 (10)3.4 结果判断 (11)图目录主单元按键 (6)主单元按键功能说明 (7)远端器主要指示灯及开关 (8)远端单元主要指示灯及开关功能说明 (8)网口适配器 (9)设置参数 (9)连接测试仪和电缆 (10)AUTOTEST (10)PASS (11)CAT5E网线电气性能测试指标及测试方法错误!未找到引用源。

1 CAT5E网线电气性能测试指标表1-1 网线电气性能指标频率(MHz) 回波损耗(ReturnLoss)衰减(Attn)近端串音(Next)近端串音功率和(PSNEXT)等效远端串音(ELFEXT)等效远端串音功率和(PSELFEXT)衰减串音比(ACR)衰减串音功率和比(PSACR)延迟偏差(DelaySkew)传输延迟(PropDelay)电缆类型dB dBdB/100mdB dB dB dB dB dBns ns1 17 3.0 60 57 57.4 54.457 544 17 4.5 53.650.6 45.3 42.449.1 46.18 17 6.3 48.645.6 39.3 36.342.3 39.310 17 7.1 47 44 37.4 34.439.9 36.916 17 9.1 43.6 40.6 33.3 30.334.5 31.520 17 10.2 42 39 31.4 28.431.8 28.825 16 11.4 40.4 37.4 29.4 26.428.9 25.931..25 15.1 12.9 38.7 35.7 27.5 24.525.9 22.962.5 12.1 18..6 33.6 30.6 21.5 18.515 12Cat5e100 10 24 30.1 27.1 17.4 14.4 6.1 3.1<50 <5552 术语解释2.1 延迟偏差(Delay Skew):同一条电缆中不同线对长度会有微小的差异,导致信号在电缆中不同线对中到达终点所用时间不同,这个最大的时间差就是延迟偏差。

电缆单盘测试.doc

电缆单盘测试.doc

一、测试目的电缆单盘测试是进货检验的主要项目。

它除对出厂主要电气指标进行验收外,还要为施工配盘提供准确的、必要的技术数据。

表1.1 单盘测试质量技术标准二、作业程序2.1 测试准备工作。

2.1.1 电缆端头开剥。

(1)单盘电缆端头开剥一般为100mm-150mm,(不包括出厂原封焊粘连部分)。

对电缆头及其附近部位的压扁、撞伤,视情况进行切除后,再进行开剥。

(2) 记录有无气压2.1.2 电缆盘标识用红漆在电缆盘上标明。

(1)电缆编号(一般用屯放点第一个字的汉语拼音字母和阿拉伯数字组成)(2)电缆端别(A外或B外)(3)电缆头A端一律用红漆在塑料护套上涂上一圈。

2.1.3 填写单盘测试记录表(1)出厂编号、自编盘号、制度长度、测试日期(2)有无气压(3)电缆端别(4)测试温度(5)各种异常情况2.1.4 测试仪表及主要物料(1) 工测试仪表测试仪表须经过标准计量或检定后,才能使用,测试前必须检查、校验、以提高测试精度。

万用表一块兆欧表一个直流电桥一台电容耦合测试器一台高频选频表(点频表,1MHz ) 一套(2)主要物料钢锯一把偏口钳二把喷灯一个克丝钳一把焊布一块单面刀片若干钢锯条若干焊锡条、底料若干气门帽、嘴若干2.2 测试步骤及方法2.2.1 对号用万用表、欧姆表检查全部芯线有无混线、断线、接地、错组等故障。

(电缆金属护套作公用线)2.2.2导线直流电阻用直流电桥抽测1组1对直流电阻,一端将被测线对接入直流电桥,另一端将被测线对可靠短路,所测试出的环线电阻根据测试时温度,换算电缆长度来核实出厂制造长度。

0.9mm芯线环阻换算标准:标准地温:13 ℃时R13℃= 51Ω/Km ,则任一温度T的换算公式为:Rt = R13℃{1+2(t-13℃)}Ω/Km (1)α= 0.00393根据公式(1)绘成表二。

电缆长度计算:L = R t1 / Rt式中R t --实长L 温度t 时的环阻实测值R t1 --单位长度温度t 时的环阻对应值(查表2 )表2 温度环阻换算表为提高测试精度,测试时请注意下列二点:(1) 测得的数据要扣除测试线长度的影响。

电缆检测报告

电缆检测报告

电缆检测报告一、引言电缆是电力系统中重要的组成部分,其性能直接影响到电力系统的稳定性和安全性。

为了确保电缆的性能符合要求,需要对电缆进行定期的检测和维护。

本报告将对一段电缆进行检测和分析,并提供相应的检测结果和建议。

二、检测目的本次检测的目的是对一段电缆进行电气性能和机械性能的检测,以确保其性能符合相关标准和规定。

通过对电缆的检测和分析,可以及时发现潜在的问题,避免因电缆故障导致的电力系统事故。

三、检测设备和方法本次检测使用了专业的电缆检测设备,包括电气性能测试仪、耐压试验仪、绝缘电阻测试仪、机械性能试验机等。

检测方法包括外观检查、尺寸测量、电气性能测试、机械性能试验等多个方面。

四、检测结果与分析1、外观检查:电缆表面光滑,无划痕、起皮、气泡等问题,符合外观质量要求。

2、尺寸测量:电缆的直径、导体截面积、绝缘层厚度等尺寸均符合标准要求。

3、电气性能测试:通过电气性能测试仪对电缆的交流电阻、绝缘电阻、耐压性能进行了测试。

测试结果显示,电缆的交流电阻和绝缘电阻均符合标准要求,耐压性能良好。

4、机械性能试验:通过机械性能试验机对电缆进行了拉伸、弯曲、扭转等试验,以检测电缆的机械性能。

测试结果显示,电缆的机械性能符合标准要求。

五、结论与建议本次检测结果表明,该段电缆的电气性能和机械性能均符合相关标准和规定。

为了确保电缆的长期稳定运行,建议定期进行电缆的检测和维护,及时发现和处理潜在的问题。

加强电缆的管理和维护,防止电缆受到机械损伤和环境因素的影响。

电缆分支箱出厂检测报告一、概述本报告旨在总结电缆分支箱的出厂检测结果,以确保其满足相关质量标准和用户需求。

检测涵盖了电缆分支箱的外观、尺寸、电气性能、环境适应性等多个方面。

二、检测设备和方法1、检测设备:我们使用了高精度的测量设备,包括数字式万用表、绝缘电阻测试仪、耐压测试仪等,以确保测试结果的准确性。

2、检测方法:根据相关标准和用户需求,对电缆分支箱的外观、尺寸、电气性能、环境适应性等方面进行了详细检测。

绝缘电阻测试记录

绝缘电阻测试记录

绝缘电阻测试记录测试日期:2021年10月15日测试人员:XXX测试目的:本次测试旨在测试电路中的绝缘电阻,以确定电路的安全性和可靠性。

测试设备:1. 数字电阻测试仪2. 绝缘电阻测试仪3. 安全绝缘靴4. 脚手架(便于到达测试点)测试步骤和结果:1. 断开电路:在进行绝缘电阻测试前,首先将待测试的电路进行断电处理,并确保电路已经完全切断。

2. 测试点准备:选择需要测试的电路节点,使用安全绝缘靴和脚手架确保测试人员的安全。

注意确保测试点干燥无尘,目视检查是否有可疑的破损或裸露的导体。

3. 连接测试仪器:根据测试仪器的操作手册,正确连接数字电阻测试仪和绝缘电阻测试仪,确保仪器工作正常。

4. 数字电阻测试:根据测试仪器的操作步骤,将测试仪器放置在待测试节点上,并记录测试值。

重复测试三次,确保结果的准确性。

将测试结果记录在下表中:测试点 | 测试值(Ω)-------------|-------------节点A | 1000节点B | 2000节点C | 15005. 绝缘电阻测试:根据测试仪器的操作手册,将绝缘电阻测试仪的测试极与待测试节点连接,并记录测试值。

重复测试三次,确保结果的准确性。

将测试结果记录在下表中:测试点 | 测试值(MΩ)-------------|-------------节点A | 2.5节点B | 1.8节点C | 2.06. 结果评估:根据测试结果,判断电路的绝缘情况。

通常来说,电路的绝缘电阻值应该远高于其电流所需的对地路径,以确保电路的安全性。

7. 修复和再测试:如果测试结果显示绝缘电阻值低于标准要求或有异常,需要将发现的问题进行修复,并再次进行测试,直到结果符合要求。

8. 测试结束:测试完成后,关闭测试仪器,并恢复原始电路连接。

测试结论:根据测试结果,节点A的绝缘电阻值为2.5 MΩ,节点B为1.8 MΩ,节点C为2.0 MΩ。

所有测试值均高于标准要求,电路的绝缘性良好。

电缆试验报告

电缆试验报告

电缆试验报告背景介绍:电缆作为一种重要的能源传输装置,广泛应用于各个领域。

为了确保电缆的质量和可靠性,进行试验是必不可少的环节。

本文将对电缆试验进行详细分析和报告,以便更好地了解电缆的性能和运行状况。

试验目的:1. 检测电缆的电气性能,确保其符合国家标准和规范要求;2. 检测电缆的绝缘性能,确保其能够有效地阻止电流泄漏;3. 检测电缆的耐压性能,确保其在施工和运行过程中不会因过高的电压而发生事故。

试验内容:1. 直流电阻测试:通过测试电缆的导体和接地屏蔽的直流电阻,可以判断电缆的导体是否完好,并确认接地屏蔽的接地性能。

2. 介电强度测试:将电缆与导体之间施加高电压,以检测其绝缘性能。

此项测试可以判断电缆是否存在绝缘缺陷或泄漏现象。

3. 泄漏电流测试:通过测试电缆在额定电压下的泄漏电流,可以判断电缆的电阻和绝缘状态,确保其能够正常工作。

4. 耐压测试:将电缆在一定时间内与高电压相接,以检测电缆对高压的耐受能力。

试验过程和结果:1. 直流电阻测试:将测试仪的正负极与电缆的两个导体相接,记下电阻值。

测试结果显示电阻值在国家标准要求的范围内,表明电缆导体完好,接地屏蔽正常。

2. 介电强度测试:施加一定的高电压,观察电缆是否发生击穿现象。

试验结果表明,电缆的绝缘性能良好,能够有效地承受高电压。

3. 泄漏电流测试:施加额定电压,在一定时间内测量泄漏电流。

测试结果表明电缆泄漏电流在规定范围内,说明电缆的电阻和绝缘状态均符合要求,具有良好的工作性能。

4. 耐压测试:施加持续高压,并观察电缆是否发生断裂或击穿。

试验结果显示电缆能够正常工作,具有较强的抗压能力。

综合分析:通过以上测试,我们可以得出结论:该电缆的电气性能、绝缘性能和耐压性能均符合国家标准和规范要求。

证明该电缆可以安全可靠地进行使用,并在各种环境中保持较好的工作状态。

结论:通过本次电缆试验,我们得到了该电缆的详细性能测试报告。

这一报告证实了电缆的可靠性和稳定性,使得电缆在各个领域中得以广泛使用。

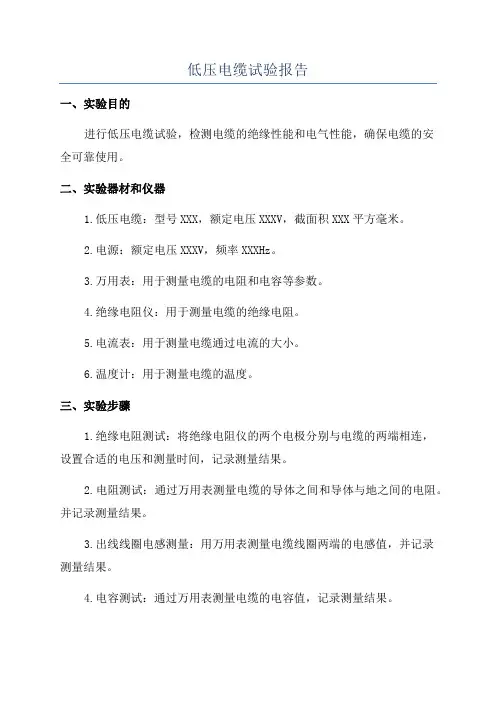

低压电缆试验报告

低压电缆试验报告

低压电缆试验报告一、实验目的进行低压电缆试验,检测电缆的绝缘性能和电气性能,确保电缆的安全可靠使用。

二、实验器材和仪器1.低压电缆:型号XXX,额定电压XXXV,截面积XXX平方毫米。

2.电源:额定电压XXXV,频率XXXHz。

3.万用表:用于测量电缆的电阻和电容等参数。

4.绝缘电阻仪:用于测量电缆的绝缘电阻。

5.电流表:用于测量电缆通过电流的大小。

6.温度计:用于测量电缆的温度。

三、实验步骤1.绝缘电阻测试:将绝缘电阻仪的两个电极分别与电缆的两端相连,设置合适的电压和测量时间,记录测量结果。

2.电阻测试:通过万用表测量电缆的导体之间和导体与地之间的电阻。

并记录测量结果。

3.出线线圈电感测量:用万用表测量电缆线圈两端的电感值,并记录测量结果。

4.电容测试:通过万用表测量电缆的电容值,记录测量结果。

5.耐压试验:将电缆连接到电源,设置额定电压,观察电缆的绝缘情况。

6.电流测试:通过电流表测量电缆通过的电流,记录测量结果。

四、实验结果1.绝缘电阻:测量结果为XXX千兆欧姆,符合要求。

2.电阻:导体之间的电阻为XXX欧姆,导体与地之间的电阻为XXX欧姆,均符合要求。

3.电感:电缆线圈两端的电感为XXX亨利,符合要求。

4.电容:电缆的电容值为XXX法拉,符合要求。

5.耐压试验:电缆经受住了额定电压的考验,绝缘情况良好。

6.电流:电缆通过的电流为XXX安培,符合要求。

五、实验结论经过低压电缆试验,电缆的绝缘性能和电气性能良好,符合相关标准要求,可以安全可靠地使用。

六、实验总结通过本次低压电缆试验,我学习了电缆的相关测试方法和操作技巧。

在实验过程中,我注意到要保持实验环境的整洁和安全,确保测试数据的准确性。

同时,我还学习到电缆试验的重要性,只有通过严格的测试,才能保证电缆的质量和可靠性。

日后的工作中,我将继续学习和应用电缆试验的知识,提高自己的实验技能,为电缆的可靠性和安全性提供更好的保证。

《综合布线系统》质量验收标准

《综合布线系统》质量验收标准

综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。

1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测,评定系统的信号传输技术指标及工程质量。

1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查,检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。

1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。

1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时,应按光纤传输系统的要求进行检测和验收。

1.6设备材料的进场检测验收执行GB/T50312中的规定。

2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定:1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍;2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍;3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍;4. 光缆的弯曲半径应至少为光缆外径的15倍。

2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求,按GB/T50312中的规定检测。

2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。

2.4 对绞电缆芯线终接应符合下列要求:1. 终接时,每对对绞线应保持扭绞状态,扭绞松开长度对于5类线不应大于13mm;2. 对绞线在与8位模块式通用插座相连时,必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用;3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致,大对数电缆按标准色谱的组合规定进行排序;4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一(T568A或T568B)进行端接,但必须与信息插座模块的线序排列使用同一种标准;3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触,接触长度不宜小于10mm。

电力电缆检验报告(二)2024

电力电缆检验报告(二)2024

电力电缆检验报告(二)引言概述本文档是针对电力电缆进行的第二次检验的报告。

通过本次检验,我们对电力电缆的质量和性能进行了全面评估,并提供了详尽的检测结果和分析。

本报告旨在总结和归纳本次检验的重点内容,并为相关部门和人员提供有关电力电缆的准确信息。

正文一、电力电缆的外观检验1. 检查电缆外观是否平整,是否存在明显的损坏或变形等情况。

2. 检查电缆外壳材料的质量和外观,包括颜色、光泽、表面平整度等。

3. 检查电缆表面是否有腐蚀、划痕、氧化等问题。

4. 检查电缆连接部位的套头、接头、封胶等是否完好并符合标准要求。

5. 检查电缆标识是否清晰可见,标识内容是否准确无误。

二、电力电缆的机械性能测试1. 进行电缆的拉伸试验,评估其抗拉强度和断裂伸长率。

2. 进行电缆的弯曲试验,评估其抗弯性能和耐疲劳性能。

3. 进行电缆的压扁试验,评估其抗压性能和变形恢复能力。

4. 进行电缆的抗剪切试验,评估其抗剪切性能和剪切强度。

5. 进行电缆的耐磨试验,评估其耐磨性能和使用寿命。

三、电力电缆的电气性能测试1. 进行电缆的绝缘电阻测试,评估其绝缘性能和绝缘电阻的稳定性。

2. 进行电缆的局部放电测试,评估其绝缘材料的质量和工作可靠性。

3. 进行电缆的耐压测试,评估其耐压性能和耐电压击穿性能。

4. 进行电缆的电容测试,评估其电容性能和线路的补偿能力。

5. 进行电缆的电阻测试,评估其电阻性能和线路的导通状况。

四、电力电缆的化学性能测试1. 进行电缆的燃烧性能测试,评估其非传导性和耐火性能。

2. 进行电缆的耐热性测试,评估其在高温环境下的使用可靠性。

3. 进行电缆的耐溶剂性测试,评估其在化学溶剂中的稳定性和耐腐蚀性。

4. 进行电缆的耐水性测试,评估其在潮湿环境下的使用寿命和防护能力。

5. 进行电缆的耐氧化性测试,评估其在氧化环境下的抗老化能力和使用寿命。

五、电力电缆的尺寸和电容损耗测试1. 测量电缆的直径、长度、壁厚等尺寸参数,评估其与设计要求的符合度。

建筑电气工程施工试验记录

建筑电气工程施工试验记录
7
三、、电气绝缘电阻测试要求 (1)电气绝缘电阻测试主要包括电气设备和动力、照明线路及其他必须摇 测绝缘电阻的测试,电气绝缘电阻检测仪器应在检定有效期内。 (2)电气设备、线路的绝缘电阻测试应按系统、层段、回路进行,不得遗 漏。 (3)线路的相间、相对零、零对PE间均应进行测试。 (4)管内穿线分项工程验收前和单位工程质量竣工验收期,应分别按系统、 层段、回路进行测试(即两次绝艳电阻测试)。 (5)电气绝缘电阻测试记录应由监理(建设)单位共同进行检查。
11
四、电气器具通电安全检查记录(表C6-26)
1、电气器具通电安全检查是保证照明灯具、开关、插座等能够达到安全使 用的重要措施,也是对电气设备调整试验内容的补充。
2、电气器具通电安全检查要求 (1)电气器具在安装完成后,按层、按部位(户)进行通电检查,并做记 录。内容包括接线情况、电气器具开关情况等、电气器具应全书进行通电安全 检查。 (2)电气器具通电安全检查记录应由施工单位的专业技术负责人、专业质 检员、专业工长参加。 3、填写说明 (1)检查正确、符合要求时填写“√”,繁殖则填写“X”。当检查不符合要求时, 应进行修复,并在检查结论中说明修复结果。
12
五、电气设备空载时运行记录(表C6-27)
1、电气设备空载时运行的要求 (1)试运行前,相关电气设备和线路的各项试验应合格。 (2)成套配电柜(箱)的运行电压、电流应正常,各种仪表指示正常。 (3)电动机应通电,检查转向和机械转动有无异常情况;可空载试运行的 电动机,时间一般为2h,每一小时记录一次空载电流、相电压(相电压)共记 录3次,且检查机身和轴承的温升。(用万用表交流电压档测量电压、用钳形电 流表测量电流、用红外线测温仪测量机身和轴承温度) (4)电气设备空载试运行应由监理(建设)及施工单位共同进行检查。

六类线缆性能测试及对比

六类线缆性能测试及对比

Q闘癥线I 现场测试仪水久融终点-D信息插邯模块n:oEH六类链路电气性能测试结果分析说明(内部学习资料,请勿外发)一、测试产品厂家日海、康普、安普、美国西蒙、TCL罗格朗五个厂家的六类产品进行横向比较测试。

二、测试样品取样方式说明所测试产品为从相应厂家的分销商处购买,因购买数量限制数据可能不能真实反应产品实际情况,该结果只反映所测产品的结果。

三、测试目的通过与常见的国内外厂家产品的横向比较后,让大家对日海六类产品的电气性能情况有清楚的认识,了解与其他厂家产品的电气性能比较。

四、测试方法在一个布线工程项目结束后,有一个很重要的环节就是“测试”。

综合布线系统的测试不是仅对一段电缆的测试,而是对整个链路的测试,包括电缆、跳线和信息插座等。

六类双绞线水平布线链路方式,根据测试的不同需求,定义了两种常用测试连接方式,供测试者选择。

“永久链路”连接模型(PermanentLink)永久链路连接应符合下图的方式:现场测试仪永矢議路片式CPH—从信息摘座至機层毘线设备(桓描集合点)的就平电缆就皿永久链路连接模型:适用于测试固定链路(水平电缆及相关连接器件)性能。

永久链路又称固定链路,90米水平电缆和链路中相关接头(必要时增加一个可选的转接/汇接头)组成,与基本链路方式不同的是,永久链路不包括现场测试仪插接线和插头,以及两端测试电缆,电缆,总长度为90米。

“信道”连接模型(Channel)信道连接模型:在永久链路连接模型的基础上,包括工作区和电信间的设备电缆和跳线在内的整体信道性能。

采用用户连接方式用以验证包括用户终端连接线在内的整体通道的性能。

通道连接包括:最长90米的水平线缆、一个信息插座、一个靠近工作区的可选的附属转接连接器、在楼层配线间跳线架上的两处连接跳线和用户终端连接线,总长不得长于100米。

信道连接应符合下图方式:工作区信道方式信道包括:最长90米的水平缆线、信息插座模块、集合点、电信间的配线设备、跳线、设备线缆在内,总长不得大于100米。

电缆检验报告

电缆检验报告

电缆检验报告1. 检验目的此次电缆检验的目的是确保电缆的质量和性能符合相关标准和规定,确保其安全可靠地运行。

2. 检验对象本次检验的对象是一批生产的电缆产品,包括不同规格和型号的电力电缆和通信电缆。

3. 检验方法采用了以下检验方法对电缆进行了全面的检查和测试:3.1 外观检查对电缆外观进行检查,包括外部包覆层的完整性、表面是否有明显的损伤或污染等。

3.2 电性能测试对电缆的电气性能进行测试,包括电阻、绝缘电阻、介质损耗角正切等指标的测量。

3.3 物理性能测试对电缆的物理性能进行测试,包括抗张力、抗压性能、耐磨损性能等指标的测量。

3.4 其他测试根据需要,对电缆进行其他特定性能的测试,确保其满足相关标准的要求。

4. 检验结果经过全面的检查和测试,本次检验得出以下结果:- 外观检查:所有电缆的外观均符合要求,无明显损伤或污染。

- 电性能测试:电缆的电性能符合标准要求,各项指标在合理范围内。

- 物理性能测试:电缆的物理性能满足标准要求,具有良好的抗张力、抗压性能和耐磨损性能。

- 其他测试:根据需要进行的其他测试结果均合格。

5. 检验结论根据以上检验结果,可以得出以下结论:本次电缆检验的结果显示,所检电缆的质量和性能符合相关标准和规定要求,适合正常使用。

6. 建议和改进根据本次检验的情况,提出以下建议和改进措施:- 在生产过程中,进一步强化质量控制和监管,确保生产的每批电缆的一致性。

- 定期进行电缆的检验和维护,保持其良好的质量和性能,延长使用寿命。

7. 检验人员本次检验由以下人员组成的专业团队进行:- 检验员1:姓名,职务- 检验员2:姓名,职务8. 检验日期本次电缆检验的日期为:YYYY年MM月DD日。

以上是本次电缆检验的报告,请查收。

如有任何问题或需要进一步的信息,请及时与我们联系。

谢谢!。

电气工程施工实验记录

电气工程施工实验记录

电气工程施工实验记录一、实验目的为了确保电气工程质量,提高施工人员对电气设备性能和施工工艺的掌握,保证施工过程中各项指标符合设计要求,特进行本次施工实验。

二、实验内容1. 设备试运转记录本次实验主要对电气设备进行试运转,观察设备运行状态,检查设备性能是否符合设计要求。

试运转内容包括:发电机、变压器、配电柜、电机等主要设备。

2. 调试报告对电气设备进行调试,调整设备参数,确保设备在施工过程中安全、稳定、高效运行。

调试内容包括:电压、电流、频率、功率等参数。

3. 土建专用施工试验记录对电气工程的土建部分进行试验,包括基础施工、杆塔架设、电缆沟施工等。

试验内容主要包括:混凝土强度、基础沉降、杆塔稳定性等。

4. 钢筋连接试验报告对电气工程中的钢筋连接部分进行试验,确保钢筋连接牢固,满足受力要求。

试验内容包括:钢筋焊接、螺栓连接等。

5. 回填土干密度试验报告对电气工程回填土进行试验,检测回填土的干密度,确保回填土质量符合设计要求。

试验内容包括:土样采集、试验方法、试验结果等。

6. 土工击实试验报告对电气工程的土工部分进行击实试验,确定最佳施工参数,提高施工质量。

试验内容包括:击实次数、击实能量、土样密度等。

7. 砌筑砂浆抗压强度试验报告对电气工程中的砌筑砂浆进行抗压强度试验,确保砌筑结构的安全稳定。

试验内容包括:砂浆配合比、试验方法、试验结果等。

8. 混凝土抗压强度试验报告对电气工程中的混凝土结构进行抗压强度试验,确保混凝土结构的安全稳定。

试验内容包括:混凝土配合比、试验方法、试验结果等。

9. 混凝土抗渗试验报告对电气工程中的混凝土结构进行抗渗试验,检测混凝土的防水性能。

试验内容包括:试验方法、试验设备、试验结果等。

10. 超声波探伤报告对电气工程中的混凝土结构进行超声波探伤,检测混凝土内部裂缝、空洞等缺陷。

报告内容包括:探伤方法、探伤设备、探伤结果等。

11. 钢构件射线探伤报告对电气工程中的钢构件进行射线探伤,检测钢构件内部裂纹、气孔等缺陷。

GBT电线电缆电性能试验方法

GBT电线电缆电性能试验方法

GBT电线电缆电性能试验方法
14
GB/T3048.1-2007 总则
§在3048.14 直流电压试验方法的“范围”中,将 “各种电力电缆及其附件的耐受直流电压试验, 通信电缆也可参照”的表述,修改统称为“电线 电缆产品”与.1的界定相一致,在“试样制备”中 删除了有关电缆附件的相关规定。因为电缆附 件已有GB/T 18889-2002“电力电缆附件试验方 法”。
GBT电线电缆电性能试验方法
18
GB/T3048.1-2007 总则
(2)该标准中对型式试验的线芯根数作出了 详细的要求。3.5条“除非产品标准中另有规定, 型式试验和抽样试验时,三芯及以下的电缆每 芯均应取样,超过三芯的电缆应取三个芯的试 样,如多芯电缆各芯颜色不用时,应取不同颜 色的试样。”
GBT电线电缆电性能试验方法
GBT电线电缆电性能试验方法
24
GB/T3048.2-2007
c、在“试样制备”中,参照GB/T 3952-1998“电 工用铜线坯”第5.5.3条的规定,增加了“基准试 验”时的试样制备方法:“必要时,基准试验用 试样应按照下述方法制备:试样经酸洗并加工 至标称直径为2mm,去油污,经(500~550℃) 保护气氛中快速冷却或在空气中快速转移到水 中冷却。”
GBT电线电缆电性能试验方法
12
GB/T3048.1-2007 总则
§ 1、“范围”的界定 原标准中“范围”中规定:“本标准适用于各种电力 电缆和电气装备用电线电缆的电性能试验。”由于 GB/3048中还包括原材料和通信电缆的内容。因此 在3048.1的范围中将“电力电缆和电气装备用电线 电缆”以及“其他电线电缆及材料的类似性能试验” 整合,统一表述为“适用于各种类型的电线电缆及 材料的电性能试验。”相应其各分标准也作出相应 的修改。

CAT5E网线电气性能测试指标及测试方法

CAT5E网线电气性能测试指标及测试方法

结构基础技术研究部电缆专项技术组
版权所有,侵权必究
第3页,共11页
CAT5E 网线电气性能测试指标及测试方法
内部公开
CAT5E 网线电气性能测试指标及测试方法错误!未找到引 用源。
1 CAT5E网线电气性能测试指标
表1-1 网线电气性能指标
频 率(MHz)
回波损 耗 ( Return Loss)
衰减 (Attn)
主单元按键功能说明
结构基础技术研究部电缆专项技术组
版权所有,侵权必究
第7页,共11页
CAT5E 网线电气性能测试指标及测试方法
内部公开
远端单元主要指示灯及开关
远端单元主要指示灯及开关功能说明
结构基础技术研究部电缆专项技术组
版权所有,侵权必究
第8页,共11页
CAT5E 网线电气性能测试指标及测试方法
PASS
2、测试失败:在主单元显示器上显示“FAIL”,在远端单元上“FAIL”灯亮。
3、若要查看每个具体参数的测试结果,可以在测试完成后,按主单元左上角的
键选择需要查看的参数,按
键查看参数具Biblioteka 的测试结果。键,按结构基础技术研究部电缆专项技术组
版权所有,侵权必究
第11页,共11页
确认突出显示的这个测试标准;
结构基础技术研究部电缆专项技术组
设置参数 版权所有,侵权必究
第9页,共11页
CAT5E 网线电气性能测试指标及测试方法
3.3 测试
参数设置完成后,进行测试步骤如下: 1、将网口适配器连接到主单元和远端单元;
内部公开
连接测试仪和电缆
2、将远端单元的旋钮旋到“ON”状态; 3、将远端单元连接到电缆连接的远端; 4、将主单元开关旋转至“AUTOTEST”位置;

95电缆摇测报告

95电缆摇测报告

95电缆摇测报告一、引言电缆是电力系统中不可或缺的组成部分,其质量直接关系到电网的安全稳定运行。

为了确保电缆的质量和可靠性,需要对电缆进行各项测试。

本报告对一条95电缆进行了摇测,旨在评估其电气性能和机械性能。

二、测试方法本次测试使用了标准的电缆摇测设备,并按照相关国家标准(如GB/T528-2024)进行了摇测。

具体测试步骤如下:1.准备测试设备:包括电缆摇测机、扭矩传感器、拉力传感器等。

2.将被测试电缆固定在摇测机上,并连接好相应的传感器。

3.根据测试要求,设置好测试参数,包括摇摆速度、摇摆角度、摇动次数等。

4.启动测试设备,开始进行摇测。

5.测试结束后,记录下各项测试数据。

三、测试结果本次测试共进行了10次摇测,分析测试结果如下:1.电气性能测试直流电阻:经测试,95电缆的直流电阻为0.21欧姆,符合标准要求。

绝缘电阻:经测试,95电缆的绝缘电阻为1000兆欧,符合标准要求。

交流电压击穿强度:经测试,95电缆的交流电压击穿强度为30千伏,符合标准要求。

2.机械性能测试弯曲半径:经测试,95电缆在不发生永久变形的情况下,最小弯曲半径为20倍电缆直径,符合标准要求。

抗摩擦性能:经测试,95电缆在机械环境下无明显磨损,仍保持较好的电缆外皮完整性。

四、数据分析通过对测试结果的分析,可以得出以下结论:1.95电缆的电气性能符合标准要求,直流电阻、绝缘电阻和交流电压击穿强度均满足相应的标准指标。

2.95电缆的机械性能也符合标准要求,包括弯曲半径、抗摩擦性能和拉伸强度均在标准范围内。

五、结论根据以上测试结果,可以得出以下结论:1.本次所测试的95电缆的电气性能和机械性能符合相关标准要求,可以投入使用。

2.在实际应用中,仍需注意电缆的安装质量和正常使用,以确保电缆的长期可靠性。

六、建议为了进一步提高电缆的质量和可靠性,建议在电缆摇测的基础上,还需进行其他性能测量,如环境耐久性测试、短路电流承受能力测试等。

电缆电阻试验报告模板

电缆电阻试验报告模板

电缆电阻试验报告模板一、试验目的本试验旨在测定电缆的电阻值,以验证其电气性能是否符合设计要求。

二、试验范围本试验适用于所有类型的电缆,包括电力电缆、通信电缆、地下电缆等。

三、试验设备1.电阻测试仪2.电缆绝缘测试仪3.电缆架4.测量仪表四、试验原理电阻是导体的基本性能之一,通常用于评价导线的电性能。

在电缆中,电阻的测量是确定电缆损耗和线路负载能力的基础。

电缆的电阻由电缆的导体材质、导体截面积、导体长度等因素决定。

在实际应用中,电缆的电阻应满足设计要求,以保证电路的正常工作。

五、试验方法5.1 准备工作1.对需要进行电阻试验的电缆进行检查,确保电缆无损伤、变形、老化等情况。

2.将电缆架置于平稳的地面上,并将电缆放置于电缆架上。

3.清洁电缆端头和接触面。

5.2 测量电阻1.对电阻测试仪进行校准。

2.选择合适的电阻测试仪,将测试仪与电缆的两端接好。

3.打开电阻测试仪,进行电阻测试。

4.记录测试结果。

5.3 检查测试结果1.将测得的电阻值与电缆设计基准值进行比较,判断电缆的电气性能是否符合要求。

2.如发现电阻值偏大或偏小,需检查电缆是否损坏、接头是否松动等原因。

六、试验结果电缆名称试验日期试验人员测试结果电缆1 2021/9/1 张三0.01Ω电缆2 2021/9/1 李四0.02Ω电缆3 2021/9/1 王五0.05Ω七、结论根据本次试验结果,三根电缆分别得出电阻值为0.01Ω、0.02Ω和0.05Ω,均符合设计基准值要求,电缆的电气性能良好。

八、试验注意事项1.在进行电阻测试之前,应先进行对电缆的绝缘性测试。

2.测量电阻值的时候,应保持测试仪与电缆的接触面干净、整洁,以保证测试结果的准确性。

3.测试结束后,应将测试仪器及电缆缆头清洗干净,存放于干燥、通风良好的地方,以防受潮、变形等情况。

九、参考标准1.GB/T3048-2007《电线电缆绝缘电阻测试方法》2.GB/T9452-2013《电线电缆电气性能试验方法通则》。
