《220kv变电站直流系统》

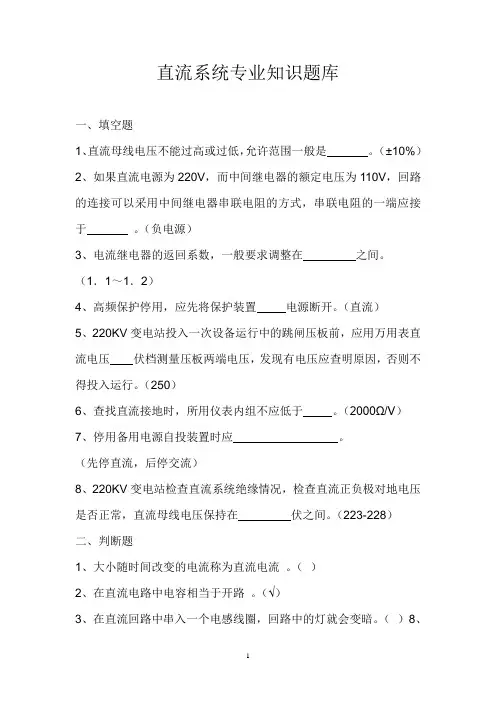

直流系统专业知识题库
直流系统专业知识题库一、填空题1、直流母线电压不能过高或过低，允许范围一般是。
（±10%）2、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。
（负电源）3、电流继电器的返回系数，一般要求调整在之间。
（1．1～1．2）4、高频保护停用，应先将保护装置电源断开。
（直流）5、220KV变电站投入一次设备运行中的跳闸压板前，应用万用表直流电压伏档测量压板两端电压，发现有电压应查明原因，否则不得投入运行。
（250）6、查找直流接地时，所用仪表内组不应低于。
（2000Ω/V）7、停用备用电源自投装置时应。
（先停直流，后停交流）8、220KV变电站检查直流系统绝缘情况，检查直流正负极对地电压是否正常，直流母线电压保持在伏之间。
（223-228）二、判断题1、大小随时间改变的电流称为直流电流。
（×）2、在直流电路中电容相当于开路。
（√）3、在直流回路中串入一个电感线圈，回路中的灯就会变暗。
（×）8、不允许交、直流回路共用一条电缆。
（√）9、只要不影响保护正常运行，交、直流回路可以共用一根电缆。
(x)10、在直流系统中，无论哪一极的对地绝缘被破坏，则另一极电压就升高。
（×）11、直流系统发生负极接地时，其负极对地电压降低，而正极对地电压升高。
（×）12、高频保护停用，应先将保护装置直流电源断开。
(x)13、当直流回路有一点接地的状况下，允许长期运行。
(x)14、查找直流接地时，所用仪表内阻不得低于2000Ω／V。
(√)15、对采用电容储能电源的变电所，应考虑在失去交流电源情况下，有几套保护同时动作，或在其他消耗直流能量最大的情况下，保证保护装置与有关断路器均能可*动作跳闸。
(√)16、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连在一起，用1000V摇表测量绝缘电阻，其阻值均应大于10MΩ。
变电站直流系统介绍及常见故障处理
工程技术科技创新导报 Science and Technology Innovation Herald54DOI：10.16660/ki.1674-098X.2019.26.054变电站直流系统介绍及常见故障处理赵青(国网湖北省电力有限公司宜昌供电公司 湖北宜昌 443000)摘 要：直流系统在变电站中为控制、信号、保护、自动装置、UPS （交流不间断电源）、断路器、隔刀及事故照明等提供操作控制回路线圈动作电源。
如果电力系统直流电流消失，最直接影响是变电站内继电保护系统将失去系统保护机会。
各种由直流电源提供操作控制回路的断路器无法自动跳闸，给变电站带来巨大的危害，直流系统如同变电站的中枢神经，它运行可靠与否，对变电站的安全运行起着至关重要的作用。
本文就变电站内常见直流接地问题及查找故障方法作全面概述，对实践工作有一定指导意义。
关键词：直流系统 接地 拉合法中图分类号：TM862 文献标识码：A 文章编号：1674-098X(2019)09(b)-0054-021 直流系统介绍变电站直流系统主要由三部分组成：充电装置、蓄电池、直流负荷。
直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统，直流屏内含交流配电模块、充电模块、绝缘监察、电池巡检、调压、微机中央信号等功能。
主机配置液晶触摸屏，各种运行状态和参数均以数字和汉字显示，方便简洁。
主要相关模块有以下几个单元：交流配电单元、充电模块、绝缘监察、电池巡检、调压模块、微机监控等等。
（1）交流配电单元，它主要有两个作用，其一是引入交流电源并实现充电；其二是实现互相切换交直流电源。
（2）充电模块，将三相交流电380V转变为220V直流电压，一方面对蓄电池进行充电和提供合闸输出，另一方面经过直流馈电屏为各直流负荷供电。
（3）绝缘监察核心目标是对绝缘数值大小进行监测，当发现直流屏各直流母线、各直流支路的对地绝缘数值在规定的整定数值条件下，就发生告警显示，通知运行值班人员；另一方面在直流电压过、欠或直流系统绝缘强度降低等情况也会发出报警信号。
变电站直流系统讲解
蓄电池：阀控式密封铅酸蓄 电池
■ 该蓄电池组运行过程中充电方式通常有三种： ■ （1）初充电 ■ （2）浮充电 ■ （3）均衡充电
■ （1）初充电：
■ 新安装的蓄电池或大修中更换的蓄电池第一次充电， 称为初充电。初充电电流为1.0倍I10（10小时率放 电电流），单体电池充电电压到2.3~2.4V时电压平 衡，电压下降即可投运，即转为浮充运行。
电池巡检单元
开关量检测单元
■ 开关量检测单元是对开关量在线检测及告警干节点输出的一 种设备。比如在整套系统中哪一路断路器发生故障跳闸或者 是哪路熔断器熔断后开关量检测单元就会发出告警信号，并 能通过监控系统显示出是哪一路断路器发生故障跳闸或者是 哪路熔断器熔断。目前开关量检测单元可以采集到1-108路 开关量和多路无源干节点告警输出。
■ 蓄电池在充电和放电过程中，端电压的变化很大，放电时，酸性蓄电池 每个蓄电池的端电压由2V下降到1.75-1.8V；充电时则由2.1升高到2.6-2.7。 为了维持直流母线电压的稳定，在充放电过程中必须调整电压。在电力 系统中，多采用端电池调节器，用来调节接到母线上蓄电池的数目，以 维持直流母线的电压。为此，将全部蓄电池分为两部分，一部分固定不 调的基本蓄电池，另一部分是可调的端电池。在充放电过程中，通过改 变段电池的数目，达到维持母线电压基本稳定的目的。
直流系统的用途
■ 广泛应用于水力、火力发电厂，各类变电站 和其它使用直流设备的用户(如发电厂、变电 站、配电站、石化、钢铁、电气化铁路、房地 产等)，为信号设备、保护、自动装置、事故 照明及断路器分、合闸操作提供直流电源，它 也同样广泛的应用于通信部门、计算机房、医 院、矿井、宾馆，以及高层建筑的可靠应急电 源，用途十分广泛。
■ 还有直流系统的心脏是蓄电池，对蓄电池进行 科学的维护是直流系统的核心工作。
国家电网公司220kV变电站典型设计技术导则
国家电网公司220kV变电站典型设计技术导则1技术原则概述1.1依据性的规程、规范《220～500kV变电所设计技术规程》（DL/T5218-2005）等国家和电力行业有关220kV变电站设计、通信设计和调度自动化设计的标准、规程、规范及国家有关安全、环保等强制性标准；国家电网公司《十八项电网重大反事故措施》、《输变电设备技术标准》、《预防输变电设备事故措施》、《电力系统无功补偿配置技术原则》等有关企业标准和规定。
1.2设计对象国家电网公司220kV变电站典型设计的设计对象暂定为国网公司系统内220kV常规户外和户内变电站，不包括地下等特殊变电站。
1.3运行管理方式国家电网公司220kV变电站典型设计原则上按无人值班远方监控设计。
1.4设计范围国家电网公司220kV变电站典型设计的设计范围是：变电站围墙以内，设计标高零米以上。
受外部条件影响的项目，如系统通信、保护通道、进站道路、站外给排水、地基处理等不列入设计范围，但概算按假定条件列入单项估算费用。
1.5设计xx按《变电所初步设计内容深度规定》（DLGJ25-94）有关内容深度要求开展工作。
1.6假定站址环境条件xx≤1000m；环境温度－20℃～＋40℃（除A-5，A-8方案适用）；－40℃～＋40℃（A-5，A-8方案适用）；最热月平均最高温度35℃；覆冰厚度10mm；设计风速30m/s（50年一遇10m高10min平均最大风速）；污秽等级Ⅲ级；日照强度：0.1W/cm2；最大冻土层厚度：≤0.5m（除A-5，A-8方案适用）；地震设防烈度：7洪涝水位：设计土壤电阻率：地基：腐蚀：1.8m（A-5，A-8方案适用）；度，地震加速度为0.1g，地震特征周期为0.35s；站址标高高于百年一遇洪水位和历史最高内涝水位，不考虑防洪措施；不大于100Ω·m；xx力特征值取fak=150kPa，无地下水影响；地基土及地下水对钢材、混凝土无腐蚀作用。
关于220kV变电站直流系统故障分析研究
关于220kV变电站直流系统故障分析研究摘要：变电站直流系统是电站的一个重要组成部分，对变电站的正常运行起着重要的作用。
直流电源为一些重要常规负荷、继电保护、自动装置、控制系统、信号系统、远动通讯装置、ups等提供电源，并提供事故照明电源。
直流系统稳定运行的可靠性是保障变电站安全运行的决定条件之一，对继电保护及自动装置的可靠正确动作至关重要。
本文对220kv变电站直流故障引发的事故原因进行分析，并提出相应的预防措施。
关键词：变电站；直流；故障分析；1 直流系统故障的危害直流系统的用电负荷极为重要，对供电的可靠性要求很高。
当控制回路、监控系统、信号回路失去直流电源时，运行人员就会失去监控设备的眼睛和耳朵，无法掌握设备的运行状态、系统潮流等，无法进行设备的正常操作。
当直流故障发生在继电保护、自动装置或者是开关分合闸回路中，就有开关意外跳闸或拒动的可能，造成事故或扩大事故。
发生直流系统故障时，运行人员必须尽快查出故障所在，进而及时消除。
在查找直流故障的过程中容易引起其他二次回路故障，扩大事故。
某220kv变电站就曾发生在查找主变保护二次回路接地的过程中主变温度保护误跳闸，因其当时只有一条220kv线路与相邻省网相连，结果导致2个省网解列事故。
2 直流系统故障的类型2．1 直流电源失压控制回路、监控系统、信号回路失去直流电源，将不能对系统进行监视和对一次设备进行正常操作。
当直流失压发生在保护、自动装置等二次回路时，应该励磁的继电器可能失磁使回路出现紊乱，引发跳闸事故。
220kv变电站事故就是直流系统失压引起的。
线路短引线保护动作出口跳闸。
事后进行了分析，原因有3点：(1)该短引线保护没有设计单独的保护投退压板，与主保护共用一套出口压板，此出口压板长期加用；(2)检查发现该短引线保护整定值偏小，跳闸前负荷电流超过了电流动作值；(3)短线保护设计回路不合理，保护自动投入回路采用出线刀闸的合闸位置继电器常闭接点，当位置电源失压时，其常闭接点闭合，导致短引线保护自动投入，简单示意图如图1。
变电站并联直流系统的应用前景及分析

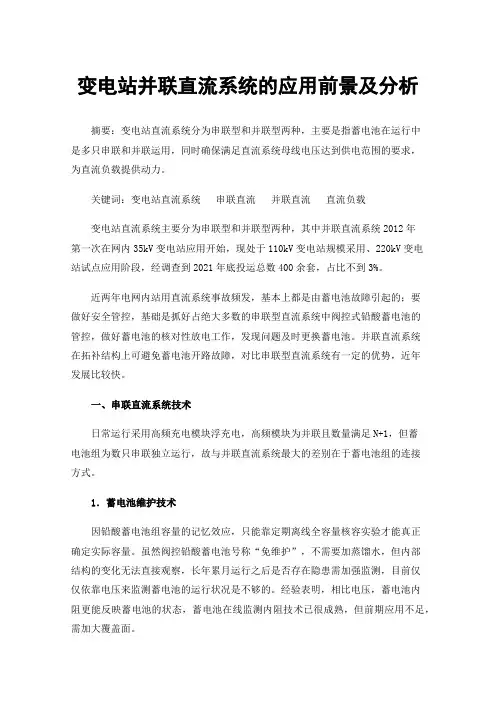

变电站并联直流系统的应用前景及分析摘要：变电站直流系统分为串联型和并联型两种，主要是指蓄电池在运行中是多只串联和并联运用，同时确保满足直流系统母线电压达到供电范围的要求，为直流负载提供动力。
关键词：变电站直流系统串联直流并联直流直流负载变电站直流系统主要分为串联型和并联型两种，其中并联直流系统2012年第一次在网内35kV变电站应用开始，现处于110kV变电站规模采用、220kV变电站试点应用阶段，经调查到2021年底投运总数400余套，占比不到3%。
近两年电网内站用直流系统事故频发，基本上都是由蓄电池故障引起的；要做好安全管控，基础是抓好占绝大多数的串联型直流系统中阀控式铅酸蓄电池的管控，做好蓄电池的核对性放电工作，发现问题及时更换蓄电池。
并联直流系统在拓补结构上可避免蓄电池开路故障，对比串联型直流系统有一定的优势，近年发展比较快。
一、串联直流系统技术日常运行采用高频充电模块浮充电，高频模块为并联且数量满足N+1，但蓄电池组为数只串联独立运行，故与并联直流系统最大的差别在于蓄电池组的连接方式。
1．蓄电池维护技术因铅酸蓄电池组容量的记忆效应，只能靠定期离线全容量核容实验才能真正确定实际容量。
虽然阀控铅酸蓄电池号称“免维护”，不需要加蒸馏水，但内部结构的变化无法直接观察，长年累月运行之后是否存在隐患需加强监测，目前仅仅依靠电压来监测蓄电池的运行状况是不够的。
经验表明，相比电压，蓄电池内阻更能反映蓄电池的状态，蓄电池在线监测内阻技术已很成熟，但前期应用不足，需加大覆盖面。
串联直流系统蓄电池维护时首先必须将备用蓄电池组并联，由另一组蓄电池带全站负荷后，再退出问题蓄电池组；故核容试验要求人员必须在现场，占较大工作比重。
另外如果串联型蓄电池组中部分蓄电池出现损坏缺陷，一般为防止类似故障需要整组更换，更换成本高。
其它如蓄电池均衡技术、蓄电池活化技术等两种直流系统无差异。
2．串联蓄电池变电站蓄电池组作为变电站后备电源，一旦站用交流电源失电，若蓄电池组无法提供后备电源，将会引起事故范围的扩大，造成极大的影响。
2016年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解
2016年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．某500kV变电站高压侧配电装置采用一个半断路器接线，安装主变压器4台，以下表述正确的是：（）A．所有变压器必须进串B．1台变压器进串即可C．其中2台进串，其他变压器可不进串，直接经断路器接母线D．其中3台进串，另1台变压器不进串，直接经断路器接母线答案：C解析：《220kV～750kV变电站设计技术规程》（DL/T 5218—2012）第5.1.2条规定，500kV、750kV配电装置的最终接线方式，当线路、变压器等连接元件总数为6回及以上，且变电站在系统中具有重要地位时，宜采用一个半断路器接线。
因系统潮流控制或因限制短路电流需要分片运行时，可将母线分段。
采用一个半断路器接线时，宜将电源回路与负荷回路配对成串，同名回路不宜配置在同一串内，但可接于同一侧母线；当变压器超过两台时，其中两台进串，其他变压器可不进串，直接经断路器接母线。
2．某地区规划建设一座容量为100MW的风电场，拟以110kV电压等级进入电网，关于电气主接线以下哪个方案最为合理经济？（）A．采用2台50MVA升压主变，110kV采用单母线接线，以一回110kV线路并网B．采用1台100MVA主变，110kV采用单母线接线，以二回110kV线路并网C．采用2台50MVA升压主变，110kV采用桥形接线，以二回110kV线路并网D．采用1台100MVA主变，110kV采用线路变压器组接线，以一回110kV线路并网答案：C解析：《风力发电场设计技术规范》（DL/T 5383—2007）第6.1.2条规定，网络的输电容量必须满足各种正常运行方式并兼顾事故运行方式的需要。
事故运行方式是在正常运行方式的基础上，综合考虑线路、变压器等设备的单一故障。
《风力发电场设计技术规范》（DL/T 5383—2007）第6.3.2-3-2条规定，选择主变压器容量时，考虑风力发电场负荷率较低的实际情况，及风力发电机组的功率因数在1左右，可以选择等于风电场发电容量的主变压器。
220kv变电站蓄电池室规范
竭诚为您提供优质文档/双击可除220kv变电站蓄电池室规范篇一：220kv变电站直流系统220kv变电站直流系统讲义一：220kv变电站直流母线基本要求：1、20xx年全公司无人值班改造即将启动，了解直流母线改造方案可帮助大家更好的对大修工作进行监督和验收，防止在各个环节出现不符合要求的问题出现，必须按照省公司技术方案进行。
2．蓄电池组、充电机和直流母线2.1设立两组蓄电池，每组蓄电池容量均按单组电池可为整个变电站直流系统供电考虑。
2.2设两个工作整流装置和一个备用整流装置，供充电及浮充之用，备用整流装置可在任一台工作整流装置故障退出工作时，切换替代其工作。
2.3直流屏上设两段直流母线，两段直流母线之间有分段开关。
正常情况下，两段直流母线分列运行，两组蓄电池和两个整流装置分别接于一段直流母线上。
2.4具有电磁合闸机构断路器的变电站，直流屏上还应设置两段合闸母线。
(220kv变电站蓄电池室规范)2.5220kV系统设两面直流分电屏。
分电屏Ⅰ内设1组控制小母线（kmⅠ）、1组保护小母线（bmⅠ）；分电屏Ⅱ内设1组控制小母线（kmⅡ）、1组保护小母线（bmⅡ）。
2.6110kV系统设1面直流分电屏，屏内设1组控制小母线（km）、1组保护小母线（bm）。
2.710kV/35kV系统的继电保护屏集中安装在控制室或保护小间的情况下，在控制室或保护小间设1面直流分电屏。
2.8信号系统用电源从直流馈线屏独立引出。
2.9中央信号系统的事故信号系统、预告信号系统直流电源分开设置2.10每组信号系统直流电源经独立的两组馈线、可由两组直流系统的两段直流母线任意一段供电。
2.11断路器控制回路断线信号、事故信号系统失电信号接入预告信号系统；预告信号系统失电信号接入控制系统的有关监视回路。
2.12事故音响小母线的各分路启动电源应取自事故信号系统电源；预告信号小母线的各分路启动电源应取自预告信号系统电源。
2.13公用测控、网络柜、远动柜、保护故障信息管理柜、调度数据网和ups的直流电源从直流馈线屏直接馈出。
变电站直流系统常见故障分析及查找处理
（上接第169页）摘要:直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。
本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。
关键词:变电站直流系统故障分析查找处理0引言直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。
它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1常见故障之一:高频开关电源故障1.1故障现象：所有充电模块屏幕无显示，指示灯都不亮原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。
查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压U ab 、U bc 、U ca 和相电压U a 、U b 、U c 均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。
3处测量点如下图所示：110kV 变电站直流系统原理图充电模块1KM充电机进线保险DK 电池开关充电模块2充电模块3充电模块4电池保险蓄电池交流电压切换后测量点JCQ1JK3JCQ2Ⅱ路交流进线开关JK4I 路交流进线开关I 路充电机电源380V交流站用变交流屏后测量点380VⅡ路充电机电源直流屏后测量点注：表示空气开关1.2故障现象：充电模块其中之一故障指示灯亮原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。
