第四章 光的折射 透镜 (知识点总结)
第四章光的折射透镜一、光的折射光的折射1、光从一种介质斜射入另一种介质时，传播方向发生偏折。
2、光在同种介质中传播，当介质不均匀时，光的传播方向也会发生变化。
3、折射角：折射光线和法线间的夹角。
光的折射定律1、在光的折射中，三线共面，法线居中，折射角随入射角的增大而增大。
2、光从空气斜射入水或其他介质时，折射光线向法线方向偏折；光从水或其它介质斜射入空气中时，折射光线偏离法线。
光从水斜射入玻璃中时，折射光线向法线方向偏折；光从玻璃斜射入水中时，折射光线偏离法线。
3、斜射时，总是空气中的角大；垂直入射时，折射角、反射角和入射角都等于0°,光的传播方向不改变。
4、当光射到两介质的分界面时，反射、折射同时发生。
5、光的折射中光路可逆。
光的折射现象及其应用1、生活中与光的折射有关的例子：水中的鱼的位置看起来比实际位置浅（高）一些（鱼实际在看到位置的后下方）；由于光的折射，池水看起来比实际的浅一些；水中的人看岸上的景物的位置比实际位置高些；夏天看到天上的星斗的位置比星斗实际位置高些；透过厚玻璃看钢笔，笔杆好像错位了；斜放在水中的筷子好像向上弯折了；（要求会作光路图）2、人们利用光的折射看见水中物体的像是虚像（折射光线反向延长线的交点）二、透镜透镜：至少有一个面是球面的一部分的透明元件（要求会辨认）1、凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；2、凹透镜：中间薄、边缘厚的透镜，如：近视镜片，门上的猫眼；基本概念1、主光轴：过透镜两个球面球心的直线，用CC /表示；2、光心：通常位于透镜的几何中心；用“O”表示。
3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
4、焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。
如下图：注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
八年级物理上册第四章学习总结
八年级物理第四章光的折射透镜第一节光的折射光的折射的概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。
光的折射的基本概念：（一点、两角、三线）1、入射点0：入射光线与界面的交点。
2、入射角：入射光线与法线的夹角3、折射角：折射光线与法线的夹角4、入射光线：照射到物质分界面的光线OA5、折射光线：光线进入另一种介质被折射后的光线OB6、法线：过折射点OC垂直于分界面的直线NN。
光的折射的几点说明：1、光折射的条件是光由一种介质斜射入另一种介质，光垂直射入到两种介质表面时，光的传播方向变。
此时入射光线、折射光线、法线重合，折射角与入射角都为02、发生光的折射现象的同时，在界面也发生反射现象3、发生光的折射现象时，光在两种不同的介质中传播，所以传播速度不同。
4、折射时光路可逆的。
光折射的特点：1、当光由一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一个平面内；折射光线和反射光线分别位于法叙述时线两侧；入射角增大（或减小）时，折射角也随之增大（或减小），但角度变化不成比例。
光垂直入射时，折射角等于0.当光从空气射向水（玻璃）中时，折射光线偏向法线方向，即折射角小于入射角；当光从水（玻璃）射向空气中时，折射光线偏离法线方向，即折射角大于入射角。
无论光从空气中射入其它介质还是从其它介质中射入空气，空气中的角度总大于其它介质中的角度。
生活中的折射现象：1、从一种介质看另一种介质中的物体，所看到的都不是物体本生，而是物体的虚像。
2、星光闪烁是因为大气层疏密不均又经常变化，因而远处恒星发来的光进入大气层后，折射光线时常发生变化，折射光线摇摆不定。
所以看见“星光”不停闪烁。
3、光射到两种物质界面时，将同时发生反射和折射现象，，景物的倒影是靠反射光进入照相机被拍摄下来的，反射光的能量要小于入射光，所以观赏水面风景照照片时，总发现景物的倒影比景物本身暗些。
4、在水岸边看见水中一个静止物体，要用一束强光照亮物体时，根据光的传播途径的可逆性，我们只要对准物体照射即可。
第四章 光的折射 透镜
第四章光的折射透镜一、光的折射1、光的折射现象概念：概念光的折射现象光从一种介质斜射入另一种介质时，传播的方向发生偏折，这种现象叫做光的折射。
光从空气斜射入水或其他介质时，折射光线向法线方向偏折，如图所示生活中的折射现象：斜插入水中的筷子在水下的部分看起来向上弯折；往脸盆中倒水，看到盆底深度变浅；潜水中的人看岸边的人变高；从厚玻璃砖后看到钢笔“错位”等。
常见折射现象及解释：1．光的折射现象光的折射会造成许多光学现象，如水底看起来比实际的浅，一半斜捅入水中的筷子变弯曲，鱼缸中的鱼看起来变大，海市蜃楼等。
要解释这些现象，首先要知道看见的并非实际物体，而是物体经折射后成的虚像。
2．举例分析光的折射现象以池水看起来“变浅”为例，其原因我们可以作如下分析：我们能够看见物体是由于有光射入我们的眼睛里，假设从水池底的一点A射出的两条光线经折射后射入人眼(如图甲所示)，眼睛根据光沿直线传播的经验(人的感觉总认为光沿直线传播)，逆着折射光线看过去，就会觉得光好像是从水中的A’射入我们眼睛里的，因此我们会觉得A’比A高了，即看起来池底升高，池水“变浅”了。
有经验的渔民都知道，在叉鱼时，只有瞄准鱼的下方，才能把鱼叉到。
若从水中去观察岸上的物体，P点的位置将会升高，如图乙所示。
例如跳水运动员在水下观察10m跳台，就会感到其高度超过10m。
因此可以得出结论：从岸上看水里和从水里看岸上相同，都是看到升高了的虚像。
补充：人眼之所以看到物体的虚像，都是因为折射光线(或反射光线)进入人的眼睛，而人眼总认为光沿直线传播，这就使人在折射光线(或反射光线)的反向延长线上看到一个虚像。
光的折射的特殊情况：全反射1. 定义：光由光密（即光在此介质中的折射率大的）媒质射到光疏（即光在此介质中折射率小的）媒质的界面时，全部被反射回原媒质内的现象。
2. 原理：公式为n=sin90°/sinc=1/sincsinc=1/n(c为临界角）当光射到两种介质界面，只产生反射而不产生折射的现象．当光由光密介质射向光疏介质时，折射角将大于入射角．当入射角增大到某一数值时，折射角将达到90°，这时在光疏介质中将不出现折射光线，只要入射角大于或等于上述数值时，均不再存在折射现象，这就是全反射．所以产生全反全反射全反射射的条件是：①光必须由光密介质射向光疏介质．②入射角必须大于或等于临界角(C)．所谓光密介质和光疏介质是相对的。

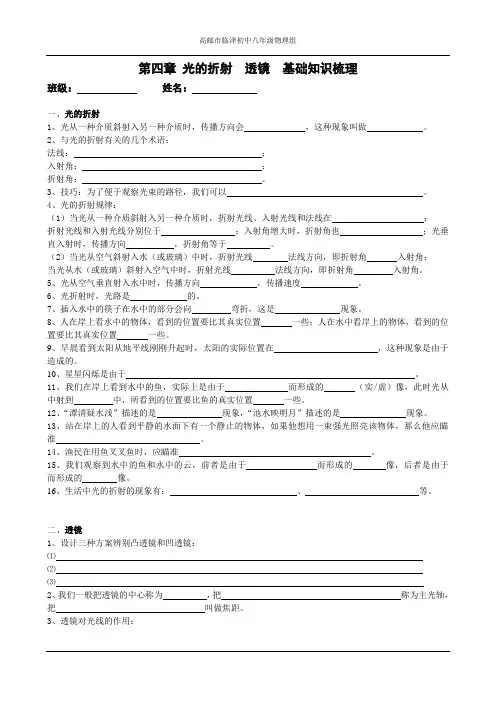

第四章 光的折射 透镜
第四章光的折射透镜基础知识梳理班级：姓名：一、光的折射1、光从一种介质斜射入另一种介质时，传播方向会，这种现象叫做。
2、与光的折射有关的几个术语：法线：；入射角：；折射角：。
3、技巧：为了便于观察光束的路径，我们可以。
4、光的折射规律：（1）当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在；折射光线和入射光线分别位于；入射角增大时，折射角也；光垂直入射时，传播方向，折射角等于。
（2）当光从空气斜射入水（或玻璃）中时，折射光线法线方向，即折射角入射角；当光从水（或玻璃）斜射入空气中时，折射光线法线方向，即折射角入射角。
5、光从空气垂直射入水中时，传播方向，传播速度。
6、光折射时，光路是的。
7、插入水中的筷子在水中的部分会向弯折，这是现象。
8、人在岸上看水中的物体，看到的位置要比其真实位置一些；人在水中看岸上的物体，看到的位置要比其真实位置一些。
9、早晨看到太阳从地平线刚刚升起时，太阳的实际位置在，这种现象是由于造成的。
10、星星闪烁是由于。
11、我们在岸上看到水中的鱼，实际上是由于而形成的（实/虚）像，此时光从中射到中，所看到的位置要比鱼的真实位置一些。
12、“潭清疑水浅”描述的是现象，“池水映明月”描述的是现象。
13、站在岸上的人看到平静的水面下有一个静止的物体，如果他想用一束强光照亮该物体，那么他应瞄准。
14、渔民在用鱼叉叉鱼时，应瞄准。
15、我们观察到水中的鱼和水中的云，前者是由于而形成的像，后者是由于而形成的像。
16、生活中光的折射的现象有：、等。
二、透镜1、设计三种方案辨别凸透镜和凹透镜：⑴⑵⑶2、我们一般把透镜的中心称为，把称为主光轴，把叫做焦距。
3、透镜对光线的作用：⑴凸透镜对光有作用，所以凸透镜又叫；⑵凹透镜对光有作用，所以凹透镜又叫。
4、凸透镜的四条特殊光线：⑴平行于主光轴的光线经凸透镜折射后；⑵从焦点射向凸透镜的光线经凸透镜折射后；⑶从二倍焦距处射向凸透镜的光线经凸透镜折射后；⑷通过凸透镜光心的光线，传播方向。
苏科版物理八年级上册《第四章光的折射 透镜》概念汇总
4.1光的折射一、折射现象1、定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射；2、生活中的折射现象：水中筷子弯折、铅笔弯折、海市蜃楼、幻日现象、雨后彩虹。
3、光的折射现象中的基本概念：①入射光线：从一种介质射向另一种介质的光线(AO)；②折射光线：进入另一种介质的光线(OB)；③法线：过入射点与界面垂直的直线(MN)；④入射角：入射光线与法线的夹角(∠AON)；⑤折射角：折射光线与法线的夹角(∠MOB，即∠r)；二、折射的特点1、三线共面：折射光线、入射光线和法线在同一平面内；2、两线分居：折射光线和入射光线分别位于法线两侧；3、空气中角大：光从空气斜射入水或其他介质中时，折射光线向法线方向偏折，折射角小于入射角；4、两角同变：入射角增大(或减小)时，折射角也增大(或减小)。
4、垂直不变：当光垂直于介质表面入射时，折射角等于零（传播方向不变）。
三、生活中的折射现象原理1、人看水中物体比实际位置浅：在碗里加水后，可以看见原来视野外的物体，因为眼睛逆着光线看到的是折射光线反向延长线所在的位置，不是实际光线汇聚的像，而是虚像，所以人看水里的东西时往往比实际浅，而从水中观察空气中物体时会比实际位置更高。
2、海市蜃楼的形成：海市蜃楼是一种由光的折射产生的现象，多发生在夏天的海面上。
由于海面附近空气的温度比上层的低，所以上层的空气比底层的空气稀疏。
有一些射向空中的光，由于不同高度空气的疏密不同而发生弯曲，逐渐弯向地面，进入观察者的眼睛。
3、生活中与光的折射有关的例子：①水中的鱼的位置看起来比实际位置高一些；②由于光的折射，池水看起来比实际的浅一些；③水中的人看岸上的景物的位置比实际位置高些；④透过厚玻璃看钢笔，笔杆好像错位了；⑤斜放在水中的筷子好像向上弯折了。
4.2透镜一、初识透镜1、透镜分为凸透镜和凹透镜两种，凸透镜中间厚、边缘薄，凹透镜中间薄、边缘厚。
2、凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
第四章光的折射_透镜_全章复习
第四章、光的折射_透镜_全章复习中考说明的要求光的折射现象知识点①了解光的折射规律②能解释日常生活中有关折射的简单实例一、光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。
1. 能够传播光的物质，例如空气、水、玻璃等透明物质，通常叫做光的介质。
2.光能在真空中传播。
Mα空气玻璃界面γN二、光的折射规律：当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线的两侧；垂直入射时折射角等于零(光的传播方向不变);入射角增大时，折射角也随之增大。
光从空气斜射入水(或玻璃)中时，折射光线偏向法线方向，即折射角小于入射角；光从水(或玻璃)斜射入空气中时，折射光线偏离法线方向，即折射角大于入射角；光的折射规律：M三线共面；α空气法线居中；空气中的角大。
γN界面玻璃三、生活中的折射现象及解释：池水变浅渔民叉鱼筷子“弯折”海市蜃楼池水变浅筷子弯折的解释QQ/ B A P/ 水 P 空气渔民叉鱼由于光的折射，水中物体的位置看起来比实际位置要高些。
渔民怎样才能叉到鱼？海市蜃楼光经过不均匀的大气时发生折射，形成的虚像。
四、折射规律的应用：1.将一束激光射入空杯底，记下光斑的位置，保持入射光线方向不变，慢慢向杯中倒水。
观察光斑的位置是否改变？AB2、古诗中有许多描述光学现象的诗句，“潭清疑水浅”说的就是光的折射现象；“池水映明月”说的是光的反射现象。
3.古诗中有“大漠孤烟直，长河落日圆” 的壮美诗句，诗人观察到的落日并非太阳的实际位置，如图所示，而是光线经过不均匀的大气时发生了而成的像，太阳实际在图中位置(选填“甲”或“乙”)4、如图所示为光在玻璃和空气两种介质中传播时发生的现象，若折射光线和反射光线垂直，则反射光线和入射光线的夹角为120° ,折射角为30° 。
空气。
界面的左侧是P B M CO法线Q30° A界面N4、光通过玻璃砖时，正确的光路是( )AB凸透镜和凹透镜知识点中考要求①了解凸透镜凹透镜及其焦点和焦距等基本感念。
第四章光的折射 透镜知识点
第四章《光的折射透镜》知识点总结1．光的折射现象：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。
2．光的折射规律：结论一：折射光线、入射光线与法线在同一平面内结论二：折射光线和入射光线分居在法线两侧结论三：①当光从空气斜射入水或玻璃中时，折射光线偏向法线，折射角小于入射角；当光从水或玻璃斜射入空气中时，折射光线偏离法线，折射角大于入射角。
②入射角增大（或减小）时，折射角也随之增大（或减小）；③光垂直于介质表面入射时，折射角等于零；3、在折射现象中，光路是可逆的。
4．凸透镜：中间厚边缘薄的透镜，它对光线有会聚作用，所以也叫会聚透镜。
5、凹透镜：中间薄边缘厚的透镜，它对光线有发散作用，所以也叫发散透镜。
6．三类特殊光线经凸透镜后的折射规律：（１）平行于主光轴的入射光线通过凸透镜后射向焦点；（２）射向光心的入射光线通过凸透镜后传播方向不变；（３）经过焦点的入射光线通过凸透镜后与主光轴平行。
7．三类特殊光线经凹透镜后的折射规律：（１）平行于主光轴的入射光线通过凹透镜后,折射光线反向延长线过入射光线一侧的焦点；（２）射向光心的入射光线通过凹透镜后传播方向不变；（３）射向另一侧焦点的入射光线通过凹透镜后与主光轴平行。
8．凸透镜成像规律：(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像，像距：f<v<2f，如照相机；(2)物体在二倍焦距处(u=2f)，成倒立、等大的实像，像距：v=2f；(3)物体在一倍焦距和二倍焦距之间(f<u<2f),成倒立、放大的实像，像距：v>2f，如幻灯机；(4)物体在一倍焦距处(u=2f)，不成像；(5)物体在一倍焦距之内（u<f）,成正立、放大的虚像，像距大于物距，v>u，如放大镜。
（6）物体在一倍焦距以外，成倒立实像，物体离凸透镜越近，像越远，像越大；物体在一倍焦距以内，成正立虚像，物体离凸透镜越近，像越近，像越小；总之，物体越靠近一倍焦距点，所成的实像或虚像都越大。
第4章 光的折射 透镜
第4章光的折射透镜一、基本概念1、光的折射（refraction of light）:光从一种透明介质斜射入另一种透明介质时，传播方向会发生偏折的现象叫光的折射。
光垂直入射时折射角为零（注意：在两种介质的交界处，既发生折射，同时也发生反射。
反射光光速与入射光相同，折射光光速与入射光不同）。
光的折射定律：光从空气斜射入水或其他介质中时，折射光线与入射光线、法线在同一平面上，折射光和入射光分居法线两侧；折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不变，在折射中光路可逆。
当光从水或其他介质中斜射入空气时，折射角大于入射角。
2、（拓展知识）折射率（refractive index）：光从真空射入介质发生折射时，光在发生折射时入射角与折射角符合斯涅尔定律（Snell's Law）。
入射角i与折射角r的正弦之比n（斯涅尔公式：n=sini/sinr）叫做介质的“绝对折射率”，简称“折射率”（说明：折射率表示在两种介抽中光速比值的物理量。
当光线从空气穿入紧密的介质如固体、水或任何液体时，即改变它的进行方向。
光线入射角的正弦与折射角的正弦比或光线通过真空时与通过介质时的速度比，就是折射率。
折射率随介质的性质和密度、光线的波长、温度而变化。
介质的折射率一般都大于1。
同一介质对不同波长的光，具有不同的折射率。
可见光折射率通常随着波长的减小而增大，即红光最小、紫光最大）。
3、（拓展知识）全反射（total refractive）：当光射到两种介质界面，只产生反射而不产生折射的现象。
当光由光密介质射向光疏介质时，折射角将大于入射角，当入射角增大到某一数值时，折射角将达到90°，这时在光疏介质中将不出现折射光线，只要入射角大于上述数值时，均不再存在折射现象，这就是全反射。
产生全反射的条件是：①光必须由光密介质射向光疏介质；②入射角必须大于临界角。
4、实像（real image）:由实际光线汇聚成的像，称为实像。
光的折射_透镜知识要点知识梳理最全版
第四章 光的折射 透镜 知识要点姓名 班级〘要点1〙 光的折射现象1．光介质：能够传播光的物质。
如：2．光的折射：光从一种介质 入另一种介质时，传播方向会发生 。
3．折射角： 与 的夹角[例1] 当光从一种介质射向另一种介质时，下列说法中正确的是 ( )A ．一定会发生折射现象B ．发生折射时，折射角一定小于入射角C ．反射和折射不会同时发生D ．只要进入另一种介质，光速就会改变[例2]下列事实或现象中属于光折射的现象的是（ ）A 、人在湖边看到对岸的树木在水中的倒影B 、人在河边看到水底的石头C 、司机从后视镜看到汽车后面的景物D 、小孔成像〘要点2〙 探究光的折射规律 光的反射规律光的折射规律 反射光线、入射光线、法线在同一平面内折射光线、入射光线、法线在同一平面内 反射光线、入射光线分居法线两侧折射光线、入射光线分居法线两侧 反射角等于入射角 光从空气斜射入水， 折射光线 法线，折射角 入射角； 光从水里斜射向空气，折射光线 法线，折射角 入射角；入射角增大，折射角 。
特例：当光线垂直入射到水和空气的界面上时，传播方向 ，折射角=入射角=[例3]一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图所示，其中是界面， 侧是玻璃， 是入射光线， 是反射光线， 是折射光线。
并标出光线的方向。
[例4]如图，一束光线斜射入容器中，在P 处形成一光斑。
向容器里逐渐加满水的过程中，光斑将（ ）A. 向左移动后静止B. 向右移动后静止C. 先向左移动后向右移动D. 仍在原来位置[例5]一束光线跟水平面成45°角从空气斜射至水面时,发生了反射和折射.则反射光线和折射光线之间夹角是( )A. 等于90°B. 小于90°C. 大于90°D. 无法确定〘要点3〙 生活中光的折射现象1、 筷子偏折、硬币上升、 有经验的渔民叉鱼时，鱼叉对着看到的鱼的 （上方/下方）、鱼缸中的鱼变大2、潭清疑水浅---视深度比实际深度 ；3、潜水员看树---视高度比实际高度 ；作图： 作图： [例6]正确表示了光从空气进入玻璃中的光路图是（ ）M NP O Q 空气 水 空气水〘要点4〙认识透镜1．凸透镜：中间，边缘的透镜，它对光线有作用，所以也叫透镜。
4《光的折射 透镜》知识总结
《光的折射 透镜》知识总结 光的折射1. 光从一种介质斜射入另一种介质，传播方向会发生偏折，这种现象叫做光的折射。
2. 光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧；当光从空气斜射如水中时，折射光线偏向发现，折射角小于入射角；当光从水斜射如空气中时，折射光线偏离法线，折射角大于入射角；当光垂直入射时，传播方向不变；折射角随入射角的改变而改变。
3. 光折射时速度发生改变。
4. 折射时看到的像是虚像，且虚像总是在实像的正上方。
透镜1. 透镜分为凸透镜（中间厚，边缘薄）和凹透镜（中间薄，边缘厚）。
2. 凸透镜对光线有会聚作用，又叫会聚透镜；凹透镜对光线有发散作用，又叫发散透镜。
3. 凸透镜的中心叫光心，穿过光心且垂直于透镜平面的直线叫做主光轴，平行于主光轴的平行光线经凸透镜折射后会聚的点叫做焦点，焦点到光心的距离叫焦距，凸透镜有两个焦点。
4. 凹透镜的中心叫光心，穿过光心且垂直于透镜平面的直线叫做主光轴，平行于主光轴的平行光线经凹透镜折射后发散光线的反向延长线会聚的点叫焦点，凹透镜有两个焦点。
5. 三条特殊光线：经过凸透镜光心的光线方向不发生改变；平行于主光轴的光线经凸透镜折射后会聚于焦点；过焦点或自焦点发出的光线经凸透镜折射后平行于主光轴。
6. 经过凹透镜光心的光线不发生改变；若入射光线和焦点在同一条直线上，那么经凹透镜折射后的光线平行于主光轴；平行于主光轴的光线经凹透镜折射后，它们的反向延长线经过焦点。
7. 典型光路探究凸透镜成像的规律1． 物体到透镜光心的距离叫物距(u)，像到透镜光心的距离叫做相距(V)。
2． 凸透镜成像实验：⑴ 提出问题：相距受什么因素影响⑵ 猜想假设：相距与物距有关⑶ 设计实验与制定计划：① 器材：光具座、凸透镜蜡烛、光屏、火柴② 步骤：测定所选凸透镜的焦距；将蜡烛、凸透镜、光屏依次放在光具座上，并且调节三者中心在同一高度；点燃蜡烛从距凸透镜较远处逐渐靠近透镜，然后前后移动光屏直到找到一个最清晰的像为止，并记录数据。
第四章 光的折射 透镜 知识点填空
第四章光的折射透镜第一节光的折射1、光从一种介质射入另一种介质，传播方向通常会改变，叫光的折射。
2、光在同种不均匀介质中传播时，传播方向也会改变，也会发生折射。
3、光从一种介质射入另一种介质，方向发生了改变的光线叫折射线。
4、折射角是折射线与法线的夹角。
5、生活中光从一种介质射入另一种介质发生折射的现象有：（1）看到河水变浅；（2）玻璃后钢笔错位；（3）水中看到岸上的电杆变高；（4）鱼的位置抬高了；（5）装满水的玻璃瓶后的手指变粗了。
6、生活中光同一种不均匀介质中发生折射的现象有：（1）看到地平线下的太阳；（2）海市蜃楼；（3）雨后的彩虹。
7、光的折射的性质：（1）入射线、法线、折射线在同一平面内；（2）入射线和折射线分居于法线两侧；（3）A、光从空气斜射入其他透明物质，折射角小于入射角，B、光从其他透明物质斜射入空气，折射角大于入射角，C、光从一种介质垂直射入另一种介质，传播方向不改变，此时入射角、反射角、折射角都为00。
8、光从一种介质射入另一种介质发生折射的条件是斜射。
光从一种介质射入另一种介质不发生折射的条件是垂直入射。
9、光在空气和其它透明物质间发生折射时，光在空气中与法线的夹角大于在光在其他透明物质中与法线的夹角。
（选填：大于、小于或等于）10、光从一种介质射到另一种透明介质表面时，既要发生反射又要发生折射。
那么，在法线的某一边只有一根光线，它是入射光线；在两种物质的分界面的一边也只有一根光线，它是折射光线。
11、从岸上看水中的物体看到的位置比实际的高，实际的比看到的低。
12、从水中看岸上的物体看到的位置比实际的高，实际的比看到的低。
13、我们从岸上看到的水中的物体不是真实的物体（选填：是、不是）。
而是由于光的折射形成的虚像。
第二节透镜1、光能够透过的镜子叫透镜。
透镜对光是2、透镜可分为凸透镜和凹透镜。
3、凸透镜是中间比边缘厚的透镜，表示符号为4、凹透镜是中间比边缘薄的透镜，表示符号为5、透镜的中心叫光心。
八年级物理 第四章光的折射透镜知识梳理 人教新课标版
第四章光的折射透镜【知识梳理】1．光的折射A.光的折射(1)能够传播光的物质，叫做光的介质．(2)光从一种介质射人另一种介质时，传播方向通常会发生偏折的现象叫做光的折射．说明，即使同一种介质中，如果介质的疏密分布不均匀，光线也会发生折射．(3)折射光线与法线的夹角叫做折射角．B.光的折射规律(1)光折射时，折射光线在入射光线和法线所决定的平面内；折射光线和人射光线分居在法线的两侧．光从空气斜射入其他介质中时，折射角小于入射角，而从其他介质中斜射入空气中时，折射角大于入射角．光从一种介质垂直射入另一种介质时，传播方向不变．(2)在光的折射现象中，光路是可逆的．C.光的两次折射现象将玻璃等透明物质放在空气中，光通过这些介质时，将在它的两个界面上发生折射现象．光通过窗户上的平板玻璃、玻璃三棱镜、透镜等介质上，都会发生两次折射．如图甲所示是光通过玻璃砖时的光路图，光AB在B点由空气进入玻璃时，折射光线BC靠近法线；光在C点由玻璃进入空气时，折射光线CD偏离法线．由于玻璃砖的两个界面是平行的，所以经过两次折射后，从玻璃砖射出的光线与射向玻璃砖的光线平行，即CD∥AB，但两者间有一个侧向位移．如图乙所示是光通过玻璃三棱镜时的光路图．光AB在B点由空气进入玻璃时，折射光线BC靠近法线；光在C点由玻璃进入空气时，折射光线CD偏离法线．由于玻璃三棱镜的两个界面是不平行的，所以经过两次折射后，从玻璃砖射出的光线与射向玻璃砖的光线的方向不同，进一步的分析可知：光线经两次折射后将向三棱镜的底面偏折．D．全反射当光从水或别的透明物质斜射入空气里时，折射角随入射角的增大而增大，当入射角增大到某一角度(临界角)时，折射光线消失，全部光线返回原来物质中，这种现象叫做全反射．现代科技中的光导纤维就是利用全反射现象工作的．E．大气中的折射现象关于幻日(三日同辉)：1965年1月10日上午，在大兴安岭的林区，人们看到三个太阳高悬空中长达4 h之久，所见之人无不称奇．原来，一月的大兴安岭，寒冷异常，大量的水蒸气在高空凝华成一个个的六角柱状小冰晶，组成半透明的卷层云．当太阳升起时，阳光射向悬浮在空中的小冰晶上，折射后射出来的光线恰好与太阳在同一平面，于是太阳的两侧，就各形成一个亮点．在地面上的人们看起来，就像三个太阳悬挂在空中一样．形成“三日同辉"的条件非常苛刻，卷层云的透光度必须适当，云中的小冰晶也必须是正六角柱状纠且均匀垂直排列，才会出现“三日同辉p的现象．因此，这种现象是非常罕见的光学现象．清晨，当人们看到太阳从地平线上冉冉升起的时候，太阳的实际位置还在地平线以下．傍晚，当人们看见太阳贴近地平线的时候，太阳的实际位置已经在地平线以下了．这种现象是地球周围的大气对太阳光的折射所造成的．太阳距离地球大约l.5×108km地球的外围包围着一层厚厚的大气，当太阳光从真空进入大气层的时候，就发生了折射．大气的折射可以把太阳抬高35＇那么大的角度．太阳的圆面对地球上的观察者来说，张角恰好是35＇，所以当你看到太阳圆形表面的下缘刚刚离开地平线的时候，实际上它的上缘还在地平线以下，如下图所示．将一枝铅笔斜插入水中，铅笔浸在水中的部分好像向上偏折了；在游泳池边看池底，池底好像上升了；潜水员在水中看岸边的树，树好像变高了．这些现象都可用光的折射规律来解释．2．透镜A.透镜及其种类透镜通常是用玻璃磨制的，它的一个侧面或者两个侧面是球面的一部分，如果透镜的厚度远小于球面的半径，这种透镜叫做薄透镜，中学阶段一般只研究薄透镜．透镜有两类：中间厚边缘薄的叫做凸透镜；中间薄边缘厚的叫做凹透镜．B.有关透镜的几个概念(1)光心0：透镜的几何中心．(2)主光轴(简称主轴)MN：通过光心和球面球心的直线．(3)焦点F：一束平行于凸透镜主光轴的光线通过凸透镜将会聚于一点，这一点叫做凸透镜的焦点(实焦点)．一束平行于凹透镜主光轴的光线通过凹透镜后将变成发散的光线，将这些发散的光线反向延长也会交于一点，这一点叫做凹透镜的焦点(虚焦点)．每一个凸透镜和凹透镜都有两个焦点，且两个焦点到光心等距．(4)焦距f：焦点到光心的距离．C. 通过透镜的三条特殊光线(1)通过光心的光线传播方向不变．(2)平行于主轴的光线通过凸透镜后经过焦点；平行于主轴的光线通过凹透镜后发散，出射光线的反向延长线经过焦点．(3)通过焦点的光线经过凸透镜后与主轴平行；正向延长线通过焦点的光线经过凹透镜后，出射光线于主轴平行．D．透镜对光线的作用凸透镜对光线有会聚作用，所以凸透镜又叫做会聚透镜；凹透镜对光线有发散作用，所以凹透镜又叫做发散透镜．说明：如何理解透镜对光线的“会聚作用”和“发散作用”?首先，应该将“会聚作用”和“会聚光线”、“发散作用”和“发散光线”区别开．“会聚光线”和“发散光线”是相对于平行光线而言．如图甲所示，(a)图表示的是一束会聚光线，(b)图表示的是一束发散光线．会聚光线顺着箭头的方向延长后相交于一点，而发散光线则不能，但发散光线的反向延长线能相交于一点．“会聚作用”和“发散作用”是相对于入射光线的会聚、发散程度是增强还是减弱而言的．如图乙所示的(a)图，虽然光线经过凸透镜以后的光线是发散光线，但它与入射光线相比，它的发散程度减弱了，所以凸透镜仍然对光线起的是会聚作用．又如图乙(b)中所示，虽然经过凹透镜后出来的光线是会聚光线，但它与入射光线相比，它的会聚程度减弱了，所以凹透镜对光线起的是发散作用．一束光线经过透镜会聚后不一定得到一束会聚光线；一束光线经过凹透镜发散后不一定得到一束发散光线．E.透镜的奥秘凸透镜的会聚作用、凹透镜的发散作用以及透镜的成像，都是由于光的折射造成的．3．探究凸透镜成像的规律A.凸透镜成像的规律a.列表归纳：b ．图示归纳：利用如图所示的图有助于我们从变化的、整体的角度把握凸透镜成像的规律．图中1~6为物体所在的六个不同位置，1＇～6＇表示物体通过凸透镜所成的像的位置、大小、正倒及虚实情况．(1)从图中(或前述表格中)可以看出，只要物体不在焦点上，凸透镜就能使物体成像．判断凸透镜成像情况时，要抓住l 倍焦距、2倍焦距这两个分界点；抓住这两个分界点所分开的三个区域的成像特点．①1倍焦距点是实像与虚像的分界点．当物体在1倍焦距以外时，成实像；当物体在1倍焦距以内时，成虚像；物体在焦点处时，不能成像．②2倍焦距点是成放大实像与缩小实像的分界点，当物距大于2倍焦距时，所成的像是缩小的；当物距等于2倍焦距时，像和物的大小相等；当物距小于2倍焦距时，所成的像时放大的．(2)当物体沿着主光轴移动时，像与物的移动方向是相同的．①凸透镜成实像时，物距减小，像距变大，像也变大；物距增大，像距变小，像也变小． ②凸透镜成虚像时，物距减小，像变小；物距增大，像变大．(3)凸透镜所成实像和虚像的比较：B 投影仪投影仪是利用凸透镜能成倒立、放大实像的原理制成的，如图所示，投影仪的镜头是一个凸透镜，当透明胶片放在距凸透镜光心的距离在1倍焦距到2倍焦距之间时，在屏幕上会得到物体放大的实像．平面镜的作用是改变光路，使像投在前方的屏幕上．C 放大镜放大镜是利用凸透镜成正立、放大的虚像的性质工作的．4．照相机与眼睛、视力的矫正A.照相机与眼睛照相机与眼睛都是利用u>2f 时，物体通过凸透镜成倒立、缩小、实像的原理工作的．(1)照相机①主要构造如图甲所示，照相机由镜头、光圈、快门和暗箱等主要部件组成．②成像原理如图乙所示，照相机的镜头相当于一个凸透镜，摄像时人站在距离透镜2倍焦距之外，在胶卷上形成的是一个缩小、倒立的实像．调节光圈的大小，可以改变进入照相机的光的强弱．调节快门，可以控制曝光的时间，摄影之后，经过冲印后便得到照片．(2)眼睛①主要构造如图所示，人类和某些动物的眼睛像一架照相机，从功能上看，他们类似的部位如下表所示：②成像原理来自物体的光经晶状体成像于视网膜上，再通过视觉神经把信息传到大脑，产生视觉．在外界景物突然消失后，视神经对它的印象还会延续0．1 S左右．眼睛的这种特性叫做视觉暂留．③照相机与眼睛的不同之处普通的照相机是通过改变底片与镜头之间的距离，即通过调整像距使像变得清晰；而眼睛是通过它周围肌肉的活动使晶状体变厚或者变薄，通过改变凸透镜焦距，从而使不同距离的物体都能在视网膜上成清晰的像．眼睛的这一性能说明它是一个变焦距系统．B.视力的缺陷及其矫正常见的视力缺陷有近视和远视，这都是由于眼睛的调节功能降低，不能使物体的像清晰地成在视网膜上所引起的．(1)近视眼①成因如图甲所示，近视眼是晶状体太厚，折光能力太强，使来自远处某点的光会聚在视网膜前，导致人看不清远处的物体，只能看清近处的物体．②矫正如图乙所示，近视眼可用凹透镜的镜片来矫正，该镜片的作用是将光发散，从而使远处的物体在视网膜上成清晰的像．(2)远视眼①成因如图甲所示，远视眼是晶状体太薄，折光能力太弱，使来自近处某点的光还没有会聚成一点就到达视网膜了，在视网膜上形成一个光斑，导致人看不清近处的物体，只能看清远处的物体．②矫正如图乙所示，远视眼可用凸透镜的镜片来矫正，该镜片的作用是将光会聚，从而使远处的物体在视网膜上成清晰的像．C.眼镜的度数透镜焦距(以m为单位)的倒数叫做透镜焦度，眼镜镜片的度数是其透镜焦度的l00倍．远视镜片的度数是正数，近视镜片的度数是负数．眼镜的度数表示的是镜片折光本领的大小，度数越大的镜片，会聚或发散光线的本领越大． 5．望远镜与显微镜A.目镜与物镜通常的望远镜(或显微镜)可看做是由两个透镜组成的，靠近眼睛的透镜叫做目镜，靠近被观察物体的透镜叫做物镜．物镜所成的像相当于目镜的物．B ．望远镜(1)伽利略望远镜的主要组成和基本原理物镜用焦距较大的凸透镜，目镜用焦距较小的凹透镜．如图甲所示，远处物体射来的光线(可视为平行光)，经过物镜后，在尚未会聚成像之前，遇到目镜(凹透镜)，将使会聚光线发散，这些发散光线反向延长线的交点，形成正立的虚像，由于增大了视角，故提高了分辨能力．(2)开普勒天文望远镜的主要组成和基本原理物镜用焦距较大的凸透镜，目镜用焦距较小的凸透镜．如图乙所示，远处射来的光线(可视为平行光)，经过物镜后，会聚在它的后焦点外离焦点很近的地方，成一倒立、缩小的实像，目镜的前焦点和物镜的后焦点是重合的．所以物镜的像作为目镜的物体，从目镜可看到远处物体的倒立虚像，由于增大了视角，故提高了分辨能力．(3)伽利略望远镜和开普勒望远镜的比较(见下表)：C.显微镜 (1)显微镜的主要组成和基本原理．． 物镜用焦距较小的凸透镜，目镜用焦距较大的凸透镜． 如图所示，物镜的作用是得到物体放大的实像，目镜的作用是把物镜所成的像作为物体，位于目镜的焦点之内，以得到它的放大的虚像，由于增大了视角，故提高了分辨能力．【典例剖析】1. 2006年3月某日7时40分，黑龙江省大庆市市民惊奇地发现东方冉冉升起的太阳周围出现了多个“小太阳”，太阳的上方还有一道美丽的彩虹．出现这种天象的原因主要是由于在特殊的天气条件下，云中竖直挂列着许多小冰晶(小冰晶相当于三棱镜)．(1)天空出现的彩虹，可以说明太阳光是一种 (填“单色光”或“复色光”)．(2)人们能够看到多个“小太阳”，是由于太阳光经小冰晶反射和后所形成的虚像．2.如图(1)所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大．前者是由于形成的 (填“实”或“虚”)像；后者是由于鱼缸的 (填“左”或“右”)侧部分等效于凸透镜而形成的 (填“实”或“虚”)像．3.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律"的实验，如图所示：(1)要使像能够成在光屏的中央，应将光屏向调整(填“上”或“下”)．(2)实验过程中，当烛焰距凸透镜15 ㎝时，移动光屏至某一位置，在光屏上得到一等大、清晰的像，则该凸透镜的焦距是 cm.(3)接着使烛焰向左移动 5 cm，此时应该将光屏向移动到某一位置(填“左”或“右”)，才能在屏上得到倒立、、清晰的实像(填“放大”、“缩小”或“等大”)．4.某同学在研究凸透镜成像规律的实验时，记下了物体离透镜的距离a，跟实像到透镜的距离b之间的关系，并画出了图线如图所示，请根据图线回答：(1)凸透镜的焦距为厘米；(2)物体的大小和实像的大小相等时，物体到实像间的距离为厘米．5.为了比较甲、乙两个凸透镜焦距的大小，小明先后用这两个凸透镜做成像实验．他使烛焰、透镜、和光屏三者的中心在同一水平直线上，且使两个凸透镜与光屏间的距离均为20 cm实验时发现：烛焰经凸透镜甲折射后在光屏上所成的是一个清晰缩小的像，烛焰经凸透镜乙折射后在光屏上所成的是一个清晰放大的像．由此可以判断：凸透镜的焦距较大．6.如图所示，光从空气斜射入玻璃中时，发生了折射现象．从图中看出折射角γ小于入射角i．但i与γ之间究竟有什么定性关系呢?荷兰学者斯涅尔通过实验终于找到了i与γ之间的规律．下表列出的是一组光从空气进入玻璃时，i与γ的数值．分析上述实验数据，得出人射角跟折射角之间的定量关系是．7.某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：分析表格中的数据，你肯定能得出一些规律．请写出两条： 、 ．8. 如图甲所示，直线AB 是光滑木板与棉布的分界线(木板与棉布处在同一水平面上)，然后使一个小线轴(如缝纫机上的线轴)沿着与直线AB 成一角度的方向P0匀速滚动，可以看到，线轴在棉布上滚动的方向发动了改变．如图乙所示，一束光从空气斜射人玻璃中时传播方向也发生了改变．(1)由图甲可知，当线轴的甲轮刚接触到棉布时，其速度的大小将 (填“变小”、“不变”或“变大”)，此时乙轮速度的大小将 (填“变小”、“不变”或“变大”)．(2)从图甲、乙两种类似现象可知，光由空气斜射入玻璃时发生折射的原因可能是 。
八年级物理知识点第四章
第四章《光的折射透镜》知识点一、光的折射1．什么是折射？光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，这种现象叫光的折射。
光从一种介质垂直射入另一种介质时，传播方向不变。
2．折射规律①折射光线、法线与入射光线在同一平面内。
（三线共面）②折射光线和入射光线分居法线两侧。
（两线分居）③折射角和入射角不等。
（两角不等）注意：空气中的角大④光线垂直射入介质表面是，传播方向不变。
（垂直不变）⑤折射时光路是可逆的。
（光路可逆）二、透镜1. 透镜的分类①凸透镜：中间厚边缘薄的透镜；②凹透镜：中间薄边缘厚的透镜。
2. 透镜的作用凸透镜：对光有会聚作用；凹透镜：对光有发散作用。
3. 凸透镜对光线的作用（1）平行于主光轴的光线经过凸透镜折射后会聚到焦点上（2）过焦点的光线经过凸透镜折射后跟主光轴平行（3）过光心的光线经过凸透镜折射后方向不变4. 凹透镜对光线的作用（1)平行于主光轴的光线经凹透镜折射后反向延长线过异面焦点。
（两个虚焦点）（2）过异面焦点的光线经凹透镜折射后平行于主光轴。
（3）过光心的光线传播方向不变。
三、凸透镜的成像规律1．物体通过凸透镜成像的性质与凸透镜的焦距有关，并且它还随物距的改变而改变。
2．物近，像远，像变大；3．一倍焦距处，是物体成倒立实像还是正立虚像的分界点；二倍焦距处，是物体成缩小像还是放大像的分界点。
四、照相机与眼球视力的矫正1．照相机是利用凸透镜成缩小实像的原理制成的。
它的镜头相当于一个凸透镜，来自物体的光通过镜头在胶片上成倒立、缩小的实像。
2．人的眼球像一架神奇的照相机，晶状体相当于照相机的镜头（凸透镜），视网膜相当于照相机内的有胶片。
3．近视眼看不清远处的物体，是因为晶状体的弯曲度经调节后，物体的像仍落在视网膜的前方。
佩戴合适凹透镜可以矫正近视。
4．远视眼看不清近处的物体，是因为晶状体的弯曲度经调节后，物体的像仍落在视网膜的后面。
佩戴合适凸透镜可以矫正远视。
五、望远镜与显微镜1．通常的简易望远镜（或显微镜）可看做是由两个透镜组成的，靠近人眼的透镜叫做目镜，靠近被观察物体的透镜叫做物镜。
【K12教育学习资料】八年级物理上册 第四章 光的折射 透镜知识点 苏科版
第四章光的折射透镜1．太阳光通过一个很小的三角孔，在光屏上形成一个圆形 (填形状)光斑，它是太阳的实填“实”或“虚”)像。
2．透镜可以分为凸透镜和凹透镜两种，对光有会聚作用的是凸透镜，对光有发散作用的是凹透镜。
3．平行光通过凸透镜后，将会聚于主光轴上的一点，这点称为凸透镜的实焦点，这是光实际会聚的点。
4．平行光通过凹透镜后发散，如果逆着发散光线的方向延长，它们也会相交于主光轴的一点，这点称为凹透镜的虚焦点，这不是光实际会聚的点。
5．幻灯机的镜头相当于一个凸透镜，把幻灯片放在距凸透镜的距离u＜f＜ 2u ，在光屏上可以看到倒立、放大的实像。
6.凸透镜成像规律：（1）u>2f时，成倒立、缩小、实像 f<V<2f（2）u=2f时，成倒立、等大、实像 v=2f（3）f<u<2f时，成倒立、放大、实像 v>2f（4）u=f时，不成像（5）u<f时，成正立、放大、虚像7．照相机镜头的作用相当于一个凸透镜。
被拍摄的物体应在距镜头u>2f的位置上，在照片上得到倒立缩小的实像。
8．放大镜是当物体距离凸透镜的距离在 u<f 时，能成正立放大的虚像。
9．要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的焦点上，在这种情况下，小灯泡的成像情况是不能成像 (填“缩小倒立的实像”、“放大倒立的实像”、“放大正立的虚像”或“不能成像”。
)10．一物体放在凸透镜前30 cm处，在透镜另一侧的光屏上成放大的倒立的实像，则凸透镜焦距的范围是15 cm＜f＜30 cm，若将物体放在该透镜前12 cm处，则物体的成像情况是正立、放大、虚像。
11．当物体到凸透镜的距离始终大于一倍焦距时，物体离透镜越远，像越小；物体离透镜越近，像越大。
（成实像时：物近像远像变大。
成虚像时：物近像近像变小。
）12．在使用幻灯机、照相机、放大镜时，能成缩小的实像的是照相机，能成放大的虚像的是放大镜，能成放大实像的是幻灯机。
透镜知识点提纲
一、光的折射1．定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。
2．光的折射定律：三线同面，法线居中，空气中入射角大，光路可逆。
⑴折射光线，入射光线和法线在同一平面内。
⑵折射光线和入射光线分居与法线两侧。
⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。
光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。
光从空气垂直射入（或其他介质射出），折射角=入射角=0度。
3．应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置高。
练习：☆池水看起来比实际的浅是因为光从水中斜射向空气中时发生折射，折射角大于入射角。
☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。
这里我们看到的水中的白云是由光的反射而形成的虚像，看到的鱼儿是由是由光的折射而形成的虚像。
二、透镜名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
典型光路3．填表：三、凸透镜成像规律及其应用1．实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2．实验结论：（凸透镜成像规律）F分虚实，2f大小，实倒虚正具体见下表：3．对规律的进一步认识：⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。
⑵u＝2f是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章《光的折射透镜》知识点总结
1．光的折射现象：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。
2．光的折射规律：
结论一：折射光线、入射光线与法线在同一平面内
结论二：折射光线和入射光线分居在法线两侧
结论三：
①当光从空气斜射入水或玻璃中时，折射光线偏向法线，折射角小于入射角；当光从水或玻璃斜射入空气中时，折射光线偏离法线，折射角大于入射角。
②入射角增大（或减小）时，折射角也随之增大（或减小）；
③光垂直于介质表面入射时，折射角等于零；
3、在折射现象中，光路是可逆的。
4．凸透镜：中间厚边缘薄的透镜，它对光线有会聚作用，所以也叫会聚透镜。
5、凹透镜：中间薄边缘厚的透镜，它对光线有发散作用，所以也叫发散透镜。
6．三类特殊光线经凸透镜后的折射规律：
（１）平行于主光轴的入射光线通过凸透镜后射向焦点；
（２）射向光心的入射光线通过凸透镜后传播方向不变；
（３）经过焦点的入射光线通过凸透镜后与主光轴平行。
7．三类特殊光线经凹透镜后的折射规律：
（１）平行于主光轴的入射光线通过凹透镜后,折射光线反向延长线过入射光线一侧的焦点；
（２）射向光心的入射光线通过凹透镜后传播方向不变；
（３）射向另一侧焦点的入射光线通过凹透镜后与主光轴平行。
8．凸透镜成像规律：
(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像，像距：f<v<2f，如照相机；
(2)物体在二倍焦距处(u=2f)，成倒立、等大的实像，像距：v=2f；
(3)物体在一倍焦距和二倍焦距之间(f<u<2f),成倒立、放大的实像，像距：v>2f，如幻灯机；
(4)物体在一倍焦距处(u=2f)，不成像；
(5)物体在一倍焦距之内（u<f）,成正立、放大的虚像，像距大于物距，v>u，如放大镜。
（6）物体在一倍焦距以外，成倒立实像，物体离凸透镜越近，像越远，像越大；物体在一倍焦距以内，成正立虚像，物体离凸透镜越近，
像越近，像越小；总之，物体越靠近一倍焦距点，所成的实像或虚像都越大。
9．凹透镜成像规律：
（1）物体通过凹透镜总成正立、缩小、虚像。
O
（2）物体离凹透镜越近，像越近，像越大；物体离凹透镜越远，像越远，像越小。
