Multisim分析方法解读
Multisim分析方法
菜单 Simulate/Analyses,列 出所有分析类型
直流工作点分析 交流分析 瞬态分析 傅里叶分析 噪声分析 噪声系数分析 失真分析 直流扫描分析 灵敏度分析 参数扫描分析 温度扫描分析 极零点分析 传递函数分析 最坏情况分析 蒙特卡洛分析 布线宽度分析 批处理分析 用户自定义分析
参数扫描分析是检测电路中某个元件的参数，在一 定取值范围内变化时对电路直流工作点、瞬态特性、交 流频率特性的影响。
在实际电路设计中，可以针对电路性能进行优化。
在进行参数扫描分析时，数字器件被视为高阻接地。
对放大电路1进行参数扫描分析。。。 研究元件参数变化对放大电路的影响，如：R3
参数扫描设置
输出节点选2
直流工作点分析是求解电路仅受电路中直流电 压源或电流源作用时，每个节点上的电压及流过的 电流。
对电路进行直流工作点分析时，交流电压源短路、 交流电流源开路、电感短路、电容开路和数字器件高 阻接地。
直流工作点分析基本步骤
1、创建电路，如图 2、直流工作点分析设置 Simulate－Analyses－DC Operating Point…
零极点分析主要用于模拟小信号电路的分析，数 字器件将被视为高阻接地。
五、传递函数分析(Transfer Function Analysis)
传递函数分析是计算两个输出节点的电压或流过某 个器件的电流与一个输入源的直流小信号传递函数
还可用于计算电路的输入和输出阻抗。
该分析首先将任何非线性模型在直流工作点基础 上线性化，求得其线性化的模型，然后再进行小信号 分析。
设置输出变量

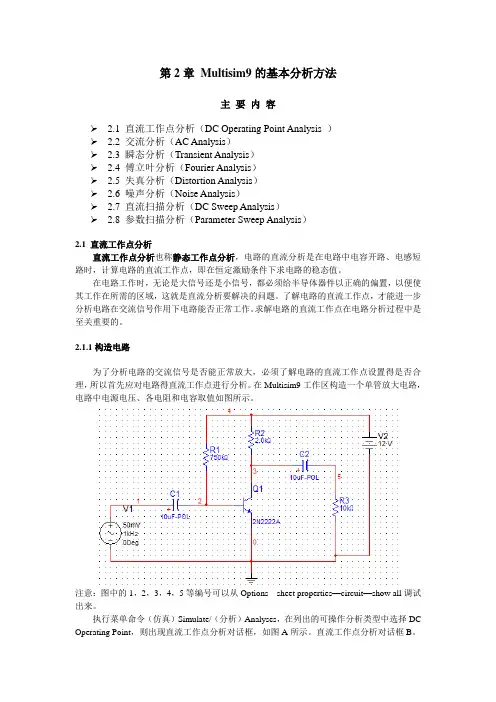

Multisim基础使用方法详解
第2章Multisim9的基本分析方法主要内容2.1 直流工作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅立叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。

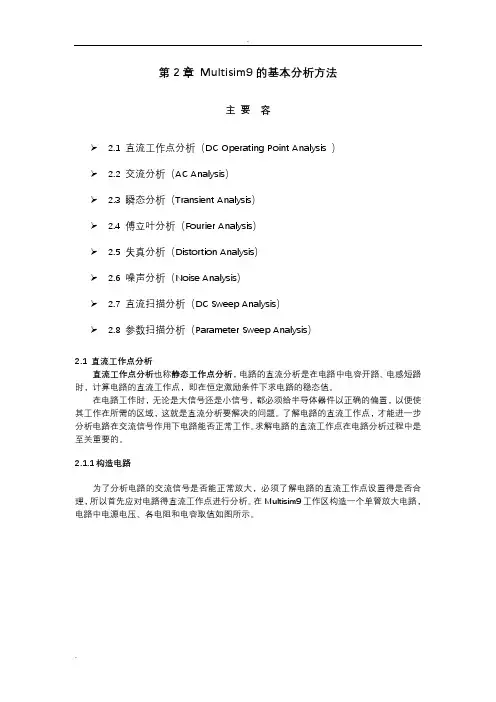

Multisim基础使用方法详解
第2章Multisim9的基本分析方法主要容➢ 2.1 直流工作点分析（DC Operating Point Analysis ）➢ 2.2 交流分析（AC Analysis）➢ 2.3 瞬态分析（Transient Analysis）➢ 2.4 傅立叶分析（Fourier Analysis）➢ 2.5 失真分析（Distortion Analysis）➢ 2.6 噪声分析（Noise Analysis）➢ 2.7 直流扫描分析（DC Sweep Analysis）➢ 2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all 调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏列出电路中各节点电压变量和流过电源的电流变量。
Multisim基础使用方法详解
M u l t i s i m基础使用方法详解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#第2章 Multisim9的基本分析方法主要内容➢直流工作点分析（DC Operating Point Analysis ）➢交流分析（AC Analysis）➢瞬态分析（Transient Analysis）➢傅立叶分析（Fourier Analysis）➢失真分析（Distortion Analysis）➢噪声分析（Noise Analysis）➢直流扫描分析（DC Sweep Analysis）➢参数扫描分析（Parameter Sweep Analysis）直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all 调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。

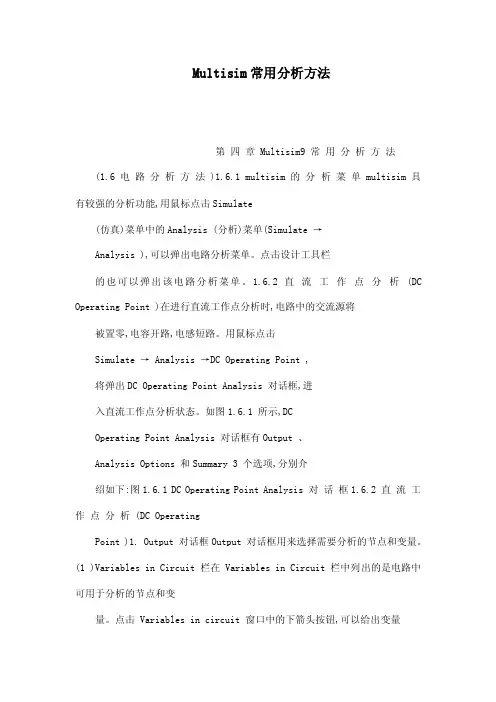

Multisim常用分析方法（可编辑）
Multisim常用分析方法第四章 Multisim9 常用分析方法(1.6 电路分析方法 )1.6.1 multisim 的分析菜单multisim 具有较强的分析功能,用鼠标点击Simulate(仿真)菜单中的Analysis (分析)菜单(Simulate →Analysis ),可以弹出电路分析菜单。
点击设计工具栏的也可以弹出该电路分析菜单。
1.6.2 直流工作点分析(DC Operating Point )在进行直流工作点分析时,电路中的交流源将被置零,电容开路,电感短路。
用鼠标点击Simulate → Analysis →DC Operating Point ,将弹出DC Operating Point Analysis 对话框,进入直流工作点分析状态。
如图1.6.1 所示,DCOperating Point Analysis 对话框有Output 、Analysis Options 和Summary 3 个选项,分别介绍如下:图1.6.1 DC Operating Point Analysis 对话框1.6.2 直流工作点分析 (DC OperatingPoint )1. Output 对话框Output 对话框用来选择需要分析的节点和变量。
(1 )Variables in Circuit 栏在Variables in Circuit 栏中列出的是电路中可用于分析的节点和变量。
点击 Variables in circuit 窗口中的下箭头按钮,可以给出变量类型选择表。
在变量类型选择表中:点击Voltage and current 选择电压和电流变量。
点击Voltage 选择电压变量。
点击 Current 选择电流变量。
点击Device /Model Parameters 选择元件/模型参数变量。
点击All variables 选择电路中的全部变量。
1.6.2 直流工作点分析 (DC Operating Point )点击该栏下的 Filter Unselected Variables 按钮,可以增加一些变量。
Multisim电路设计与仿真第2章Multisim12.0的分析方法
单击Simulate\Analysis\Noise analysis，将弹出 如图12所示的对话框。
图12 噪声分析对话框之一
该 对 话 框 包 含 5 个 标 签 项 ， 其 中 Analysis parameter选项卡和Frequency parameters选项卡的 界面分别如图12和图13所示。
图14 噪声分析对话框之三 图15 设置闪烁噪声系数KF的值
改变KF的SPICE参数值后，单击Simulate按钮， 启动噪声分析，得到如图16所示的结果。
图16 噪声分析结果
7） 噪声系数分析 噪声系数分析用来衡量噪声对信号的干扰程 分 析 （ Noise Figure Analysis）是指分析输入信噪比/输出信噪比的变化。
在进行瞬态分析时，直流电源保持常数，交流信 号源随着时间而改变，电容和电感都是能量储存模式 元件。瞬态分析的结果通常为分析节点的电压波形， 通常是为了找出电子电路的工作情况，就像用示波器 观察节点电压波形一样，所以使用示波器也可以观察 到相同的结果。
启动菜单命令Simulate\Analysis\Transient Analysis，出现如图8所示的对话框。
静态工作点分析交流分析单一频率交流分析瞬态分析傅里叶分析噪声分析噪声系数分析失真分析直流扫描分析灵敏度分析参数扫描分析温度扫描分析零点极点分析传递函数分析最坏情况分析蒙特卡洛分析布线宽度分析批处理分析用户自定义分析
01 Multisim 12.0的分析方法详解 02 Multisim 12.0的分析方法详解
图9 瞬态分析结果
Multisim的电路分析方法
Multisim的电路分析方法：主要有直流工作点分析，交流分析，瞬态分析，傅里叶分析，噪声分析，失真分析，直流扫描分析，灵敏度分析，参数扫描分析，温度扫描分析，零一极点分析，传递函数分析，最坏情况分析，蒙特卡罗分析，批处理分析，用户自定义分析，噪声系数分析。
1.直流工作点分析（DC Operating）:在进行直流工作点分析时，电路中的交流源将被置零，电容开路，电感短路。
2.交流分析（AC Analysis）：交流分析用于分析电路的频率特性。
需先选定被分析的电路节点，在分析时，电路中的直流源将自动置零，交流信号源、电容、电感等均处在交流模式，输入信号也设定为正弦波形式。
若把函数信号发生器的其他信号作为输入激励信号，在进行交流频率分析时，会自动把它作为正弦信号输入。
因此输出响应也是该电路交流频率的函数。
3.瞬态分析（Transient Analysis）：瞬态分析是指定所选定的电路节点的时域响应。
即观察该节点在整个显示周期中每一时刻的电压波形。
在进行瞬态分析时，直流电源保持常数，交流信号源随着时间而改变，电容和电感都是能量储存模式元件。
4.傅里叶分析（Fourier Analysis）：用于分析一个时域信号的直流分量、基频分量和谐波分量。
即把被测节点处的时域变化信号作为离散傅里叶变换，分析的节点，一般将电路中的交流激励源的频率设定为基频，若在电路中有几个交流源时，可以将基频设定在这些频率的最小公因数上。
5.噪声分析（Noise Analysis）:噪声分析用于检查电子线路输出信号的噪声功率幅度，用于计算、分析电阻或晶体管的噪声对电路的影响。
在分析时，假定电路中各自噪声源是互不相关的，因此他们的数值可以分开各自计算。
总的噪声是各自噪声在该节点的和（用有效值表示）。
6.噪声系数分析（Noise Figure Analysis）:主要用于研究元件模型中的噪声参数对电路的影响。
在Multisim中噪声系数定义中：No是输出噪声功率，Ns是信号源电阻的热噪声，G是电路的AC增益（即二端口网络的输出信号与输入信号的比）。
MULTISIM中交流分析方法
傅里叶分析
总结词
傅里叶分析用于研究电路的频谱特性。
详细描述
通过傅里叶变换将时域信号转换为频 域信号，可以分析电路在不同频率下 的频谱分布。这对于理解电路中的噪 声、谐波等频域特性以及优化电路性 能具有重要意义。
噪声分析
总结词
噪声分析用于评估电路的噪声性能。
VS
详细描述
在Multisim中，可以通过添加噪声源或 使用内置的噪声分析工具，对电路进行噪 声分析。分析结果可以帮助设计者了解电 路的噪声水平，优化电路设计以降低噪声 。
交流分析的分类
频率域分析
频率域分析是一种常见的交流分析方法，通过将电路转换为频域模型，分析电路在不同频率下的响应特性。这种 方法可以提供电路的频率响应曲线和稳定性信息。
时域分析
时域分析是一种基于时间域的交流分析方法，通过模拟电路在不同时间点的响应，可以获得电路的瞬态行为和动 态性能。这种方法可以用于模拟和分析非线性电路和时变系统。
交流分析步骤
在Multisim中进行数字电路的交流分析， 同样需要先建立电路模型，然后选择交流分 析命令，设置频率范围和分析参数。由于数 字电路通常对时序要求较高，因此还需要考
虑信号的上升沿和下降沿时间等因素。
混合信号电路的交流分析
要点一
混合信号电路交流分析
混合信号电路同时包含模拟和数字两部分，因此需要进行 综合的交流分析。通过Multisim中的交流分析，可以同时 研究模拟和数字部分在电路中的相互作用和性能表现。
要点二
交流分析步骤
在Multisim中进行混合信号电路的交流分析，需要分别对 模拟和数字部分进行建模，并选择相应的交流分析命令。 在设置频率范围和分析参数时，需要考虑模拟和数字部分 的兼容性和相互影响。
基于MULTISIM仿真电路的设计与分析
基于MULTISIM仿真电路的设计与分析一、本文概述本文旨在探讨基于Multisim仿真软件的电路设计与分析方法。
我们将详细介绍Multisim仿真电路的基本原理，操作流程，以及在实际电路设计中的应用。
通过本文，读者将能够了解Multisim仿真软件的基本功能，掌握电路设计的基本步骤，学会利用Multisim进行电路仿真分析，从而提高电路设计效率，减少实际电路搭建过程中的错误和成本。
我们将简要介绍Multisim仿真软件的发展历程、特点及其在电路设计领域的重要性。
然后，我们将详细阐述电路设计的基本流程，包括需求分析、原理图设计、仿真分析、优化改进等步骤。
接下来，我们将通过具体的案例，展示如何利用Multisim进行电路仿真分析，包括电路元件的选择、电路连接、仿真参数设置、结果分析等过程。
我们将对基于Multisim仿真电路的设计与分析方法进行总结，并展望其在未来电路设计领域的应用前景。
通过本文的学习，读者将能够熟悉并掌握基于Multisim仿真电路的设计与分析方法，为实际电路设计提供有力的支持。
本文也将为电路设计师、电子爱好者以及相关专业学生提供有益的参考和借鉴。
二、MULTISIM仿真软件基础MULTISIM是一款强大的电路设计与仿真软件，广泛应用于电子工程、计算机科学及相关领域的教学和科研中。
它为用户提供了一个直观、易用的图形界面，允许用户创建、编辑和模拟各种复杂的电路系统。
本章节将详细介绍MULTISIM仿真软件的基础知识和基本操作，为后续的电路设计与分析奠定坚实基础。
MULTISIM软件界面简洁明了，主要由菜单栏、工具栏、电路图编辑区和结果输出区等部分组成。
用户可以通过菜单栏访问各种命令和功能，如文件操作、电路元件库、仿真设置等。
工具栏则提供了一系列快捷按钮，方便用户快速选择和使用常用的电路元件和工具。
电路图编辑区是用户创建和编辑电路图的主要区域，支持多种电路元件的拖拽和连接。
结果输出区则用于显示仿真结果和数据分析。
multisim电子电路仿真教程第4章
第4章 Multisim基本分析方法
2．交流分析举例
【例4-2】 对图4-11所示电路进行交流分析。
图4-11 串联谐振电路
第4章 Multisim基本分析方法
首先按图4-11在电路窗口中构建电路，元件参数如图中
所示。选取分析菜单中的AC Analysis...选项，在出现的对话 框中的Frequency Parameters页设置Start Frequency为1 Hz， Stop Frequency为10 GHz，Sweep Type选择Decade，Number of points per decade设置为10，Vertical scale选择Linear；在 Output variables页选定分析节点3；在Miscellaneous Options 页More Options区Title for栏输入“交流分析”。点击 Simulate按钮开始仿真分析。完成分析后，出现Analysis Graphs窗口，显示电路的幅频特性曲线和相频特性曲线，如 图4-12所示。
第4章 Multisim基本分析方法
图4-10 交流分析Frequency Parameters页
第4章 Multisim基本分析方法
1．Frequency Parameters页
Frequency Parameters页各部分功能介绍如下： > > Start frequency：设置分析起始频率。 Stop frequency(FSTOP)：设置分析终止频率。
第4章 Multisim基本分析方法
图4-5 More Options区
第4章 Multisim基本分析方法
2．Miscellaneous Options页
Miscellaneous Options页如图4-6所示，其主要功能是 设定分析参数，一般采取默认值。如果要自行设定，则先选 中某个分析选项，再选中Use this custom analysis options选项，在其右边出现一个栏位，可在该栏内指定新 的参数。如果要恢复程序预设置值，按Reset option to default按钮即可。
MULTISIM中交流分析方法
Multisim 9
电路设计入门
第4章
概述
Multisim提供了多种分析类型，所有分析 都是利用仿真程序产生用户需要的数据。当用 户激活一种分析后，分析结果将默认显示在 Grapher上并保存起来，以供后处理器使用。 用户需要整体了解Multisim的分析类型和掌 握每种类型的具体选项。 下述工作，几乎对于任何分析都要进行： 设置分析参数（所有参数都有缺省设置）； 设置输出变量的处理方式（必须）； 设置分析标题（任选）； 设置任选项的自定义值（任选）。
电路设计入门
第4章
基 本 仿 真 分 析 方 法
（2）选择Analysis指令，打开子菜单。
Multisim 9
电路设计入门
第4章
基 本 仿 真 分 析 方 法
（3）选择DC Operating Point指令。
Multisim 9
电路设计入门
第4章
基 本 仿 真 分 析 方 法
弹出直流工作点分析对话框。该对话框有三个分 页，默认Output分页。
Multisim 9
电路设计入门
第4章
直流工作点分析对话框
Summary分页
基 本 仿 真 分 析 方 法
“-”号旁边显示所有项目和 信息。 点击“-”号，可将 信息隐藏。
基础信息 “+”表明在下面有附加信 息，点击“+”可将其展开。
4.1.2 设定电路节点
Multisim 9
电路设计入门
第4章
基 本 仿 真 分 析 方 法
Multisim 9
电路设计入门
第4章
4.1 直流工作点分析
直流工作点分析用于确定电路的静态工作
点。在进行直流分析时，假设交流源为零且电 路处于稳定状态，也就是假定电容开路、电感 短路、电路中的数字器件看作高阻接地。直流 分析的结果常常作为以后分析的基础。例如，
Multisim基本使用方法详解
第2章Multisim9的基本分析方法主要内容➢ 2.1 直流工作点分析（DC Operating Point Analysis ）➢ 2.2 交流分析（AC Analysis）➢ 2.3 瞬态分析（Transient Analysis）➢ 2.4 傅立叶分析（Fourier Analysis）➢ 2.5 失真分析（Distortion Analysis）➢ 2.6 噪声分析（Noise Analysis）➢ 2.7 直流扫描分析（DC Sweep Analysis）➢ 2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
Multisim 仿真详解之交流扫描分析
交流扫描仿真分析
一、概述
本文以 NI Multisim 14 软件来介绍串联谐振电路电路的原理及其仿真过程，以便新手用 户快速掌握交流扫描仿真分析的应用。
二、声明
本文假设读者已经熟悉 NI Multisim 14 的基本仿真流程，因此不再对一些操作细节进行 赘述，如果读者不是很熟悉本软件的使用，可以参考“第 2 章 Multisim 软件仿真流程”，里 面有非常详细的操作使用方法。
2
V1 1Vpk 1kHz 0°
L1
3
C1
10mH
4.7µF
1
R1 1Ω
0
五、工作原理
在电阻、电感及电容所组成的串联电路内，当容抗 XC 与感抗 XL 相等时，电路中的电压 U
与电流 I 的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电
路的阻抗 Z=R，电路中总阻抗最小，电流将达到最大值，此时的频率为串联谐振频率，其计
1、分析电路的直流工作点：用于对各个非线性元件做线性化处理； 2、分析线性化的小信号等效电路；
只有电压源或电流源的交流参数会被用到，这些参数将被用来设置源的幅度与相位，其 它诸如直流电压或峰值电压对交流扫描过程没有影响。
执行菜单【Simulate】→【Analyses and Simulate】即可弹出如下图所示的“分析与仿真 对话框”其中包含了 Multisim 所有的分析方法，而交流扫描分析（AC Sweep）在第三个位 置。
1
All rights reserved, NO Spreading without Authorization
Author: Jackie Long
在分析过程中（第 2 步）： 1、数字元器件将被认为是对地的高阻； 2、直流电源置零 3、交流源、电容与电感被它们的交流模型表示； 4、非线性器件将被交流线性小信号模型表示； 5、所有输入源都被认为是正弦的。输入源的频率会被忽略； 6、如果设计中包含输出方波或三角波的函数发生器，系统会自动将其切换为正弦以用 于交流扫描分析
Multisim基础使用方法详解
第2章Multisim9的基本分析方法主要内容2.1 直流工作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅立叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
Multisim基础使用方法详解
第2章Multisim9的基本分析方法主要内容2.1 直流工作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅立叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
MULTISIM中交流分析方法
电路设计入门 Multisim 9CHENLI
chz634187
第4章
基 本 仿 真 分 析 方 法
4.1.1 直流工作点分析对话框
直流工作点分析没有特别需要设置的参数，但是作为 常规指令，几乎所有的分析类型都有与其相同的分页菜 单。直流工作点分析对话框有3个分页菜单Output、 Analysis Options和Summary，默认Output分页。
2021/3/7
单击Add按钮。
电路设计入门 Multisim 9CHENLI
chz634187
第4章
基 本 仿 真 分 析 方 法
2021/3/7
1号节点被移至右边的Selected variables for栏内。
电路设计入门 Multisim 9CHENLI
chz634187
第4章
基 本 仿 真 分 析 方 法
方 点的直流电压。Multisim将以次作为基础进行后续分析。
法
2021/3/7
电路设计入门 Multisim 9CHENLI
chz634187
增加设备参数或模型参数对话框
节点过滤对话框
分析表达方式对话框
电路设计入门 Multisim 9CHENLI
chz634187
第4章
直流工作点分析对话框
Analysis Options分页
基
Multisim默认的选择。
本 仿 真 分
若选用该项，则采用习惯SPICE方式； 同时点击定制按钮，分析选择对话 出现。
下述工作，几乎对于任何分析都要进行： 设置分析参数（所有参数都有缺省设置）； 设置输出变量的处理方式（必须）； 设置分析标题（任选）； 设置任选项的自定义值（任选）。
Multisim14仿真详解之交流扫描分析
2
All rights reserved, NO Spreading without Authorization
Au uthor: Jackie Lo ong
3、采样点数 数（Number o of points per decade） ：每 每十倍频的分 分析采样多少 少个点？点数 数越多 自然 然曲线就会越 越精确，但那 那样会增加仿 真时间。默认 认为 10 个点 点。 4、重直轴刻 刻度（Vertica al scale）:有 有四种选项，Linear、Loga arithmic、De ecibel、Octav ve
1
All rights reserved, NO Spreading without Authorization
Au uthor: Jackie Lo ong
在分析过程 程中（第 2 步） 步 ： 1、数字元器 器件将被认为 为是对地的高 高阻； 2、直流电源 源置零 3、交流源、 、电容与电感 感被它们的交 交流模型表示 示； 4、非线性器 器件将被交流 流线性小信号 号模型表示； 5、所有输入 入源都被认为 为是正弦的。 输入源的频 频率会被忽略 略； 6、如果设计 计中包含输出 出方波或三角 角波的函数发 发生器，系统 统会自动将其 其切换为正弦以用 于交 交流扫描分析 析 我们来看看 看直流工作点分析有主要 哪些地方可以调整： ：前 1、起止频率 率（FSTART、FSTOP） 前面我们提过 过，交流扫描 描分析就是将 将交流信号源 源的频 率从 从低到高变化 化（即扫描）输入到电路 中，再记录每 每个频率对应 应输出的幅度 度与相位的结 结果。 那么 么从低到高变 变化的区间到 到底是多少呢 ？默认是 1H Hz 到 10GHz。一般情况下 。 下我们不用更 更改； 2、扫描方式 式（Sweep Ty ype） ：在交流 流信号源的频 频率从低到高 高扫描过程中 中，整个范围在频 率轴 轴上是怎么分 分布的呢？Multisim14 有三 三种扫描方式 式： Decade （10 倍频） 、 O Octave （8 倍频 频） 、 Linear（线性） ，默认是 10 倍频 倍
Multisim14仿真详解之瞬态分析
1
All rights reserved, NO Spreading without Authorization
Au uthor: Jackie Lo ong
我们可以对 对比一下上图与“交互式仿 仿真分析”中 中的分析参数 数（Analysis parameters） ，发 现参 参数都是一样 样的，因为两 两者其实就是 一种分析方法 法。 瞬态仿真（ （Transient an nalysis）是一 一种时域仿真 真，数据通过 过仪表仪器（ （如示波器、电压 表）或指示器件 件（如 LED、数码管）来 显示，所见即所得。当我 我们对仿真文 文件执行“运 运行” （Ru un）时，相当 当于将板卡上 上电的动作，而执行“停 停止” （Stop）时，相当于 于将板卡断电的动 作。在仿真期间，仿真文件中 中的各个单元 元将按照即定 定的功能完成 成整个电路的 的执行，这与实际 的电 电路板工作过 过程有些相似 似。 我们来看看 看交互式仿真 真有哪些可以 设置的主要参 参数： 1、初始状态 态（Initial co ondition）:初 初始条件指是在时间为 0s 时，电容、 电感之类的储能 元件 件的初始值，默认设置是“自动决定” ” （Determine e automatica ally） ，Multisiim 会执行直 直流工 作点 点分析并根据 据结果初始化 化所有储能元器 器件， 所有用 用户指定的初 初始条件 （如 如电容器的初 初始电 压）都将被忽略 略。 当选择“全 全部置零” （Set to zero S ）时 时，所有储能 能元件都为 0； 当选择“用 用户自定义” （User‐define ed）时，所有 有储能元件为 为用户自定义 义的值，比如下图 所示 示的电容属性 性对话框中就 就有 Initial con nditions
