(整理)高中通用技术《控制与设计》练习题
2020高中通用技术专题练习PDF可编辑控制与设计
第十一章控制与设计考点典例篇例1.图所示的金属探测门，当有人携带金属制品通过时，探测门即发出声音报警。
该报警控制系统的控制手段和控制方式属于( )A.手动控制、开环控制B.自动控制、开环控制C.自动控制、闭环控制D.手动控制、闭环控制例2.如图所示为高速公路汽车速度监测系统，测速雷达测量车速，经控制器判断后，控制摄像头将超速车辆的图像信息记录下来，作为违章处罚的证据。
该速度监测系统中的被控制对象是( ) A.汽车 B.测速雷达 C.速度显示器 D.摄像头第2题第3题例3.如图所示是数控机床的位置控制系统示意图。
检测装置检测机床工作台的实际位移，并将该位移值传输给数控装置与设定位移量进行比较，数控装置根据比较的偏差值控制伺服装置运动，驱动机床工作台到达指定的位置。
该控制系统的输出是( )A.设定位移量B.实际位移量C.位移偏差值D.位移最大值例4.下列方法中不属于黑箱方法的是( )A.用仪器测试集成电路输出信号判断集成电路的功能B.通过脑电波检查诊断病人大脑的状况C.列车司机用锤子敲击车轮，通过声音判断有无故障D.通过胃镜检查诊断病人的胃部疾病例5.如图是小明设计的一款机器人，工作原理是通过检测场地预设路线的光值来控制机器人行走。
影响该机器人沿预设路线行走的因素有( )A.室内温度B.室内湿度C.室内光的强弱D.室内声音第5题第6题第7题例6.监控摄像系统(如图所示)被广泛用于记录道路交通实时图像信息。
对于监控摄像系统，下列环境因素中不属于干扰因素的是( )A.噪声B.浓雾C.闪电D.沙尘例7.如图所示是某奶粉干燥控制系统示意图。
其工作过程如下:冷空气经热交换器加热后从空气喷嘴进入干燥器，同时奶液从储奶槽流下，经过滤后进入干燥器；奶液被热空气加热，其水分被蒸发，奶粉从出口流出；热敏元件检测干燥器内的温度，测得的值被送到控制仪与设定的温度进行比较，控制仪根据偏差值控制空气阀，调节进入干燥器内的热空气的温度，从而使干燥器内的温度达到预设的值。
高中通用技术《控制与设计》练习题
新课标高中通用技术《控制与设计》练习题一、选择题1、下列所述属于自动控制的是（）A、驾驶汽车B、拖地板C、用ATM取款D、人工纺纱2、下列控制现象是自动控制的是：( )A、骑自行车B、舂米C、用气筒给自行车的轮胎充气D、农用灌溉抽水机抽水的控制3、射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，我们理解一个控制现象应该从（）入手？A、对象B、目的C、手段D、对象、目的、手段4、“神六”在空中动行中，在地面人员对其发出变轨指令的过程中，其控制的对象是（）A、返回舱B、推进舱C、轨道舱D、整个飞船5、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。
例如，导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零）。
分析这个控制系统，其控制的对象是（）。
A、人B、目标C、计算机D、导弹6、普通家用自行车的刹车控制是属于：( )A、机械控制B、气动控制C、液压控制D、电子控制7、按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A．控制电路B．红绿灯 C．开关装置 D．路面车辆8、人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（）方面的应用．Ａ、生活Ｂ、生产Ｃ、农业Ｄ、军事9、下列控制系统中，属于开环控制系统的是（）。
A、智能电冰箱的温度控制B、计算机的CPU上的风扇的转速控制C、现代化农业温室的温度控制D、红绿灯定时控制系统10、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。
例如，射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（）A．人 B．枪 C．子弹D．靶11、下列不属于开环控制系统的是：（）A、自动门B、自动声控灯C、自动烘手机D、电饭锅温控系统12、根植于历史文化名城泉州的提线木偶戏古称“悬丝傀儡”,又名“丝戏”,民间俗称“嘉礼”,乃流行于闽南语系地区的古老珍稀戏种，在提线木偶的控制过程中控制对象是（）。

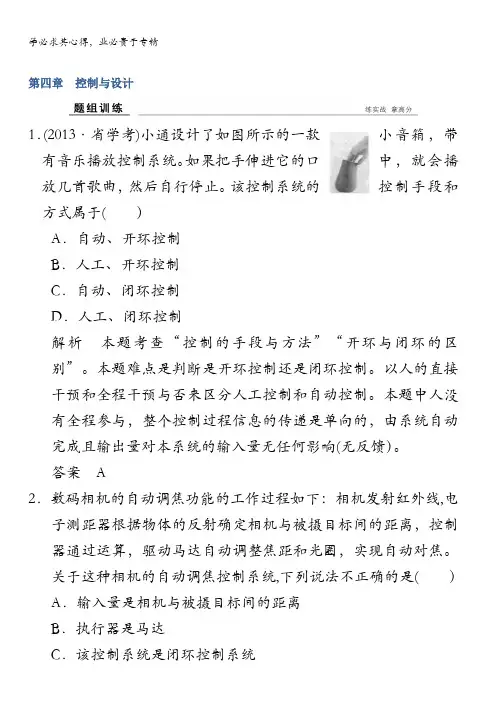

2018版浙江省高考通用技术《选考总复习》题组训练二第四章控制与设计
第四章控制与设计1．(2013·省学考)小通设计了如图所示的一款小音箱，带有音乐播放控制系统。
如果把手伸进它的口中，就会播放几首歌曲，然后自行停止。
该控制系统的控制手段和方式属于( ）A．自动、开环控制B．人工、开环控制C．自动、闭环控制D．人工、闭环控制解析本题考查“控制的手段与方法”“开环与闭环的区别”。
本题难点是判断是开环控制还是闭环控制。
以人的直接干预和全程干预与否来区分人工控制和自动控制。
本题中人没有全程参与，整个控制过程信息的传递是单向的，由系统自动完成且输出量对本系统的输入量无任何影响(无反馈）。
答案A2．数码相机的自动调焦功能的工作过程如下：相机发射红外线,电子测距器根据物体的反射确定相机与被摄目标间的距离，控制器通过运算，驱动马达自动调整焦距和光圈，实现自动对焦。
关于这种相机的自动调焦控制系统,下列说法不正确的是( ）A．输入量是相机与被摄目标间的距离B．执行器是马达C．该控制系统是闭环控制系统D．输出量是确定的光圈和焦距值解析该控制系统中信息是单向的，没有反馈环节，是开环控制系统,故C项错误。
答案C3．如图为某设计单位设计的一款机械手草图，设计成能模仿人的各种动作。
这种采用机器手的设计方法属于( ）A．黑箱方法B．移植方法C．虚拟方法D．功能模拟方法解析功能模拟法是指用“模型”模拟“原型”的特定功能、行为的方法。
答案D4．（2016·4月省选考）根据消防要求，仓库、图书馆等场所都要安装火灾自动报警系统。
当烟雾探测器检测到的烟雾浓度超过设定值时，电子开关被接通，报警器发出声光信号进行报警。
关于该报警控制系统，以下说法中正确的是（)A．输出量是有无声光信号B．被控对象是仓库、图书馆等场所C．控制器是电子开关D．反馈装置是烟雾探测器解析该控制系统中，输入量是烟雾浓度信号,输出量是有无声光信号，控制器是烟雾探测器，执行器是电子开关，被控对象是报警器。
答案A5．(2014·省学考）如图所示为液体原料定量控制系统。
(完整版)吉林省高中通用技术控制与设计测试题
吉林省高中通用技术控制与设计测试题通用技术本试卷共10 页， 100 分。
考试时长 60 分钟。
考生务势必答案答在答题卡上，在试卷上作答无效。
考试结束后，将本试卷和答题卡一并交回。
一、选择题1．以下图是一款一般抽水马桶的水箱水位控制装置。
扳动放水手柄，水箱冲水，与此同时，浮球降落，翻开进水塞，水箱开始进水。
当水位开始上涨，浮球上调到原设定地点时，水箱停止进水。
以下有关该水箱水位控制系统的说法中正确的选项是（）A．进水量是该系统的输入量B．出水量是该系统的主要搅乱C．该系统的控制手段是液压控制D．往水箱中放入少许砖块，水箱水位的设定值将受影响2．以下图是一款自动伸缩式遮阳篷的表示图，当传感器检测到雨水、阳光时，将感应信号发送给控制器，启动电机睁开遮阳篷。
对于该控制系统，以下说法中不正确的选项是A．输入量是雨水、阳光信号B．控制量是前杆的位移量C．履行器是电机D．被控对象是遮阳篷3．以下图为一款循迹小车，在其车头底部装有两个金属感觉探测头，当左探测头探测到金属信号，增添小车右轮电机速度，使车子左转，直到探测头探测不到金属信号；右探测头探测到金属信号时，状况相反；当左右探测头都没有探测到金属信号时，左右轮电机转速同样，车子直行。
对于该控制，以下说法正确的选项是A．被控对象是轨道B．控制器是探测头C．履行器是电机D．输入量是车子速度4．要设计一个花房的温室温度控制系统，最好选择（）作为控制量。
A．太阳的光照B．加热量C．散热量D．时间5．以下图为坐便器的水箱水位控制器（左）和双按钮放水阀门（右），请达成问题。
（1）按下双按钮放水控制器的左边或右边按钮，挡水活塞向上抬起不同高度，而后在重力和水流作用下渐渐着落直至封闭出水口，进而控制冲刷马桶的出水量不同样的目的。
该出水量控制系统中被控对象是（）A．放水按钮B．活塞C．水箱里的水D．坐便器（2）水位控制器中，当水箱水位降落，浮球随之着落，连杆带动上端的水阀门进水，浮球上调到必定高度后停止进水。

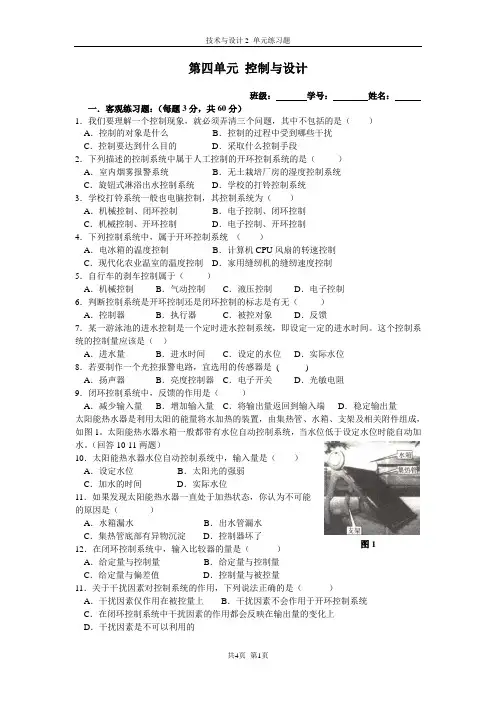

通用技术2 第四单元 控制与设计 单元测试
第四单元控制与设计班级：学号：姓名：一．客观练习题：（每题3分，共60分）1．我们要理解一个控制现象，就必须弄清三个问题，其中不包括的是（）A．控制的对象是什么B．控制的过程中受到哪些干扰C．控制要达到什么目的D．采取什么控制手段2．下列描述的控制系统中属于人工控制的开环控制系统的是（）A．室内烟雾报警系统B．无土栽培厂房的湿度控制系统C．旋钮式淋浴出水控制系统D．学校的打铃控制系统3．学校打铃系统一般也电脑控制，其控制系统为（）A．机械控制、闭环控制B．电子控制、闭环控制C．机械控制、开环控制D．电子控制、开环控制4．下列控制系统中，属于开环控制系统（）A．电冰箱的温度控制B．计算机CPU风扇的转速控制C．现代化农业温室的温度控制D．家用缝纫机的缝纫速度控制5．自行车的刹车控制属于（）A．机械控制B．气动控制C．液压控制D．电子控制6．判断控制系统是开环控制还是闭环控制的标志是有无（）A．控制器B．执行器C．被控对象D．反馈7．某一游泳池的进水控制是一个定时进水控制系统，即设定一定的进水时间。
这个控制系统的控制量应该是（）A．进水量B．进水时间C．设定的水位D．实际水位8．若要制作一个光控报警电路，宜选用的传感器是( )A．扬声器B．亮度控制器C．电子开关D．光敏电阻9．闭环控制系统中，反馈的作用是（）A．减少输入量B．增加输入量C．将输出量返回到输入端D．稳定输出量太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架及相关附件组成，如图1。
太阳能热水器水箱一般都带有水位自动控制系统，当水位低于设定水位时能自动加水。
（回答10-11两题）10．太阳能热水器水位自动控制系统中，输入量是（）A．设定水位B．太阳光的强弱C．加水的时间D．实际水位11．如果发现太阳能热水器一直处于加热状态，你认为不可能的原因是（）A．水箱漏水B．出水管漏水C．集热管底部有异物沉淀D．控制器坏了图112．在闭环控制系统中，输入比较器的量是（）A．给定量与控制量B．给定量与控制量C．给定量与偏差值D．控制量与被控量11．关于干扰因素对控制系统的作用，下列说法正确的是（）A．干扰因素仅作用在被控量上B．干扰因素不会作用于开环控制系统C．在闭环控制系统中干扰因素的作用都会反映在输出量的变化上D．干扰因素是不可以利用的14．想使家用抽水马桶节约用水，减少水箱每次冲水量，如图2，下列方案最不适合（）A．在水箱中放置1块砖头，以减少水箱的实际蓄水量B．设计两种冲水方式，半箱冲洗与整箱冲洗C．往进水阀方向调节浮球，缩短连杆长度D．控制出水阀开启时间，使其在水未放完之前关闭。
高中通用技术《控制与设计》练习题(附答案解析)
高中通用技术《控制与设计》练习题(附答案解析)学校:___________姓名：___________班级：_____________一、选择题1．如图所示是某同学设计的自动干手器原理示意图，当手靠近传感器时，传感器将感应信号发送给控制器，控制器控制继电器闭合，电吹风开始工作。
若将电吹风看作被控对象，则执行器是（）A．传感器B．控制器C．继电器D．插头2．小通设计了如图所示的一款小音箱，带有音乐播放控制系统。
如果把手伸进它的口中，就会播放几首歌曲，然后自行停止。
该控制系统的控制手段和方式属于（）A．自动、开环控制B．人工、开环控制C．自动、闭环控制D．人工、闭环控制3．下列控制系统中，属于开环控制系统的是（）A．电冰箱的温度控制系统B．笔记本电脑CPU风扇的转速控制系统C．家用空调恒温控制系统D．红绿灯定时控制系统4．下列属于手动控制的是（）A．电磁炉火力调节B．路口红绿灯控制C．电冰箱温度控制D．电饭煲保温控制5．指纹锁是具有身份识别系统的智能锁具，具有方便、快速、精确、防盗等特点。
如图所示为一种比较简单的指纹锁的控制系统示意图。
请根据示意图和描述完成下列小题。
该控制系统的执行器、输出量分别是（）A．伺服电机、门锁开闭状态B．门闩、门锁开闭状态C．指纹识别器、指纹数据D．伺服电机、指纹数据6．如图所示是一款盲人导航手表，手表内的声呐和传感器测量障碍物与人的距离，并将信号发送给微处理器，随着盲人与障碍物距离的缩短，手表上的震动马达震动加快，使手表的震动频率加快．关于该控制系统，下列说法中不正确的是（）A．控制器是微处理器B．控制量是障碍物与人的距离C．被控对象是手表D．执行器是震动马达7．如图所示的智能自动鱼竿支架，它采用独特的翘翘板式的架竿结构，当放下鱼竿时，利用杠杆的原理，鱼竿的压力带动机械传动结构，使咬合器自动锁紧鱼竿；上鱼后，只要轻抬钓竿，咬合器便会松开，使用极其方便。
该鱼竿的自动咬合控制的说法不正确的是（）A．该控制的输入量是鱼竿的压力B．该控制的控制器是机械传动结构C．该控制是闭环控制D．该控制不存在反馈环节8．如图所示的可支持5G网络的无线监控设备，当有窃贼进入监控范围时，系统全程录像，第—时间向关联手机发送视频警报信息．此控制是（）A．手动、开环控制B．手动、闭环控制C．自动、开环控制D．自动、闭环控制9．如图所示是自动变速扶梯系统控制过程示意图。
高中通用技术苏教版必修2第四单元控制与设计练习题-普通用卷
高中通用技术苏教版必修2第四单元控制与设计练习题一、选择题1.如图所示的智能自动鱼竿支架，它采用独特的翘翘板式的架竿结构，当放下鱼竿时，利用杠杆的原理，鱼竿的压力带动机械传动结构，使咬合器自动锁紧鱼竿；上鱼后，只要轻抬钓竿，咬合器便会松开，使用极其方便．该鱼竿的自动咬合控制的说法不正确的是（）A. 该控制的输入量是鱼竿的压力B. 该控制的控制器是机械传动结构C. 该控制是闭环控制D. 该控制不存在反馈环节2.如图所示为扫地机器人，具有360度防跌落保护功能．扫地机器人底部安装六对红外线间距检测装置，可实时检测离地距离．行走时如果面临危险，电脑芯片会产生相应控制信号，调整万向轮的方向使其后退并改变方向．关于该控制，以下说法不正确的是（）A. 被控对象是扫地机B. 控制量是马达转速C. 执行器是万向轮D. 输入量是预设与地面距离3.如图所示为一款消防报警器，一般设置在走道处、楼梯口等经常有人出没的地方，当发生火灾时可以发出声音报警，并且发有闪灯闪烁以提醒在场人员注意．这个消防报警控制系统的控制方式属于（）A. 手动控制、开环控制B. 自动控制、开环控制C. 自动控制、闭环控制D. 手动控制、闭环控制4.小通设计了如图所示的一款小音箱，带有音乐播放控制系统。
如果把手伸进它的口中，就会播放几首歌曲，然后自行停止。
该控制系统的控制手段和方式属于()A. 自动、开环控制B. 人工、开环控制C. 自动、闭环控制D. 人工、闭环控制5.某千斤顶按动“顶起”开关后，其中的液压装置驱动支撑杆收缩向上顶起；反之，千斤顶则下降。
该控制是（）A. 机械控制B. 气动控制C. 液压控制D. 电子控制6.许多电子体温计都有报警提示功能，它的工作原理是：当测得的人体温度超过36.8℃时，该信号传送给控制电路，进而启动电子开关，使报警装置发出报警声。
该控制系统属于（）A. 手动控制、电子控制B. 自动控制、电子控制C. 手动控制、机械控制D. 自动控制、机械控制7.如图为自动识别控制系统。
第四章 控制及其设计-2022年高中通用技术学业水平考试综合复习(粤科版2019)必修 技术与设计2
【解析】：该系统的执行器是驱动电机，控制量是驱动电机的转速。
（3）为了提高雨刷效果，并适合不同的场合，以下的几个优化措施中，最合理的是___；
【答案】：③
【解析】：该控制系统的目的是控制雨刮器的运行，最终是使档风玻璃清晰，帮助人们安全行车，所以③最合理。
（4）以下属于该优化的影响因素的是_____（选填序号：①雨量大小；②车速快慢；③检测装置的精度）。
C．该控制系统的执行器是水泵
D．该控制系统的被控量是水
【答案】：C
【解析】：控制量是喷头的开和关，被控对象是高压水流，执行器是水泵，被控量是水流的压力。
14．如图所示某款高铁站自动取票机，用户点击屏幕上“互联网取票”菜单命令，然后将身份证置于读取器位置，电脑获取身份信息，打印车票并驱动相关电机及机械装置，将车票从取票口送出。关于自动取票机的控制，下列说法正确的是
【答案】：②
【解析】：该控制系统是控制水床上表面的实际湿度，所以湿度传感器应放在水床上表面。
（3）为了节能环保，下列对鸡蛋孵化箱的优化措施合理的是____和____（选填序号：①换用更大的泡沫箱作为箱体；②换用更厚的泡沫箱作为箱体；③在泡沫箱内壁粘贴一层减小热辐射损失的材料；④换用功率更大的电源）。
4.4控制中的干扰
（一）干扰对控制功能的影响
干扰：在控制系统中，常有一些变化不定的因素对系统的行为造成不良的影响，这种有害因素，称为干扰。
干扰会使被控对象产生错误动作。
干扰的理解：除输入量以外，引起被控量变化的有害因素才被定义为干扰。
一般来说，闭环控制系统能不断地修正控制效果，以减少被控量和给定量之间的误差。所以闭环控制系统有更好的抗干扰能力。
必修
第
一、章节体系
必修2通用技术第4章《 控制和设计》单元测试卷(含解析)
必修2通用技术第4章《控制与设计》单元测试卷（含解析）一、选择题（本大题共14小题，共42.0分）1.如图所示的电子智能义肢，是美国食品药品监督管理局已正式批准的DEKA手臂系统医疗器械，可以接收患者残肢处肌肉收缩的电活动信号，并将这些电信号传输到假肢中的计算机处理器，处理器会将信号进一步转化为肢体活动。
关于该电子智能义肢控制系统，下列说法正确的是( )A. 控制器是人的大脑B. 该控制系统没有执行器C. 该控制系统没有检测装置D. 该控制系统是开环控制2.如图所示是网络型温室智能控制系统示意图．该系统可实时采集、存储温室内的环境信息（室内温度、土壤湿度、CO2浓度、光照等环境参数），然后通过网络将数据传输给控制计算机，并按控制计算机的命令对温室的执行机构进行控制，从而实现对温室的智能控制．下列关于该控制系统的说法，错误的是（）A. 控制器是控制计算机B. 输出量是实际的温室环境信息C. 执行器温室智能采集控制器D. 检测装置是各类传感器3.如图所示是人行道喷水警示控制系统示意图，在红灯时段微波传感器检测到行人越过边界时，控制器启动水泵使喷头喷出水雾，以警示行人。
关于该控制系统，以下说法中正确的是A. 被控对象是人行道B. 控制方式属于闭环控制C. 太阳光是该控制系统的干扰因素D. 执行器是水泵4.下列行为不属于黑箱方法的是（）A. B.C. D.5.如图所示是某仓储运货工作示意图，运货车的工作过程是：当传感器检测到车上的载货量达到设定值时，控制电路控制电机转动，车驶向卸货平台；当车上的限位开关接触到卸货平台，电机停止转动，车停下等待卸货；当传感器检测到货物被卸，电机反向转动，车返回装货平台。
下列关于该控制系统的分析中正确的是A. 该控制系统的输入量是货物B. 该控制系统的被控对象是卸货平台C. 该控制系统的控制量是电机的转速D. 载货量太多是该控制系统的干扰因素6.如图所示是喷漆室的空调送风控制系统原理图，当压力传感器检测到风机出风口处的压力低于设定值时，PLC运算控制器控制风机电机提高转速，使风机出口处的压力升高到设定值。
历年浙江省通用技术高考--控制与设计专题(选择题)
【答案】A
（12.9）15.如图所示是一种风阻尼器，用于高层建筑应对台风。一个几百吨重的大铁球通过弹簧和液压装置安装在高层建筑物的中上部，当强风来袭时，该装置的传感器探测到建筑物的摇晃程度，通过计算机控制液压装置推动大铁球向反方向运动，从而降低建筑物的摇晃程度。若把大铁球作为被控对象，下列分裂中不正确的是
（14.9）20、要设计水箱水位的闭环控制系统，下列器材中，适合用作检测装置的是
【解析】此题考查控制系统的方案的设计，闭环控制系统检测装置的作用。
【答案】D
（14.3）如图所示是消防管网的水压控制系统工作示意图。当消防管网压力降至压力下限时，水泵启动，使压力上升；当消防管网压力达到上限进，水泵停止运行，使消防管网压力保持在设定的范围内。请根据示意图及其描述完成第19-20题。
19.该控制系统的执行器是
A.水压检测装置B.电控单元C.压力罐D.水泵
【解析】此题考查闭环控制系统的基本组成和工作过程，控制器和执行器的作用。
【答案】D
20.电压、温度等变化会影响输出量的稳定，这些影响被称为该控制系统的
A.反馈B.干扰C.被控量D.控制量
【解析】此题考查简单控制系统运行的主要干扰因素。
答案a09319下列关于干扰因素对控制系统的作用说法正确的是a干扰因素仅作用在被控量上b干扰因素不会作用于开环控制系统c闭环控制系统中干扰因素的作用都会反映在输出量的变化上d干扰因素都是可以利用的解析此题主要考察简单控制系统运行的主要干扰因素
历年浙江省通用技术高考----控制与设计选择题专题
（2008.10-2014.9）
【答案】B
（13.3） 15某校学生设置了雨天自动关窗装置，其工作原理是：下雨时，湿度传感器把检测到的雨水信号传给放大及处理电路，启动电动机关关闭窗户。关于这个控制系统，下列说法正确的是 （ ）
浙江版高中通用技术复习专题八控制与设计练习含答案
专题八控制与设计考点过关练考点一控制的方式与应用1.(2024届宁波高二期末,15节选)小刚是一位汽车发烧友,他对如图a所示的汽车电动助力转向控制系统(TIF)原理进行了探究。
汽车转向时,微控制器ECU接收到扭矩传感器检测到的扭矩信号和车速传感器检测到的车速信号,通过计算向电机发出指令,使电机输出相应大小和方向的转向助力扭矩,保证汽车低速转向轻便灵活,高速转向平稳可靠。
为了更好地验证TIF的功能,小刚通过CATIA设计软件对TIF进行了仿真测试(如图b)。
请完成以下任务:(1)该TIF的控制过程包含了(多选)。
A.电动控制B.气动控制C.液压控制D.机械控制答案(1)AD2.(2023七彩阳光联盟高二联考,13节选)如图所示是小明根据通用技术课上所学知识,设计并制作的站立式办公桌,能方便、快捷地实现桌面的上升和下降,请根据图片和描述完成以下任务:(1)小明设想电机安装后采用遥控器来控制桌面的上升和下降,按下上升或下降按钮后,电机驱动桌面上升或下降。
按照小明的设想,该装置控制方式属于。
A.开环控制B.手动控制C.闭环控制D.自动控制答案(1)A3.(2023三锋联盟高二联考,15节选)受鼓刹系统的启发,小明同学在通用技术实践活动中设计制作了如图所示的刹车系统,用于某机床滑轮的制动。
顺时针方向拉动Y形手柄,刹车臂1和刹车臂2向内收缩实现刹车,撤去外力后两臂会在弹簧的作用下自动复位。
根据示意图和描述完成以下任务:(1)该制动结构的控制手段和控制方式属于、(在“A.自动控制;B.手动控制;C.机械控制;D.电动控制”中选择合适的选项,将序号填入“”处)。
答案(1)B C考点二开环控制系统的工作过程1.(2023绍兴二模,9)如图所示的货箱封装检测分拣系统(图a为系统示意图,图b为系统框图模型),包含货箱传输子系统、封装子系统和分拣子系统。
其工作过程为:待封货箱等间距整齐排列在传送带Ⅰ上,当位置检测器检测到货箱时,传送带Ⅰ暂停,工控机控制机械手对货箱进行封装,封装检测器检测货箱是否封装完好并将检测信息传递至工控机,若货箱未封装好,则工控机控制推动杆将未封装好的货箱推至传送带Ⅱ上,若货箱封装完好,则推动杆不推动货箱。
最新-高中通用技术 控制和设计单元自测题 精品
2-4控制和设计单元自测题一.选择题1．下列控制系统中，属于闭环控制系统的是A ．电冰箱的温度控制系统B ．红绿灯定时控制系统C ．楼道灯声控延时控制系统D ．校园铃声控制系统2．投掷飞镖是同学们都很熟悉的运动，我们在投掷飞镖时，通过瞄准使飞镖身向镖靶，分析这个控制现象，其被控对象是（ ）A ．人B ．飞镖C ．镖靶D ．手3．利用遥控器转换电视频道的过程中，它的控制器、执行器和被控对象分别是：（ ）A ．电视机、遥控器、接收电路B ．接收电路、遥控器、电视机C ．遥控器、接收电路、电视机D ．电视机、接收电路、遥控器4．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是（ ）。
A ．控制电路B ．红绿灯C ．开关装置D ．路面车辆5．投篮的过程中，控制量是：（ ）A ．篮框的位置B ．投篮的力度、角度C ．篮球的落点D ．以上皆是6．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。
刹车握紧力与车轮转速一一对应。
这是一个开环控制系统，其方框图如下。
在这个控制系统中执行器是（ ）。
A ．握把B ．杠杆系统C ．刹车片D ．车轮7．电饭锅在使用中存在这“煮饭”和“保温”两个过程（即两个控制系统），则（ ）A ．“煮饭”和“保温”都是开环控制系统B ．“煮饭”是闭环控制系统，“保温”是开环控制系统C ．“煮饭”和“保温”都是闭环控制系统D ．“煮饭”开环控制系统，“保温”是闭环控制系统8．小明设计了一款机器人，工作原理是通过检测场地预设路线的光值来控制机器人行走。
影响该机器人沿预设路线行走的因素有：（ ）A ．室内温度B ．室内湿度C ．室内亮度D ．室内声音9．在交易展览会各种场馆中会有各种电子指示牌，这些电子指示牌的正常运行对交易展览会的顺利进行，观众的有序参观起到积极的作用，请问一下哪些因素不会干扰指示牌的正常工作：（ ）A ．停电B ．高温C ．暴雨D ．屏幕大小10．在房间空调温度控制系统中，下列情况不属于影响其温度控制的干扰因素的是：（）A．有人走进房间B．打开房间窗户C．房间里在烧开水D．房间里的闹钟铃响二、简答题11，有人说“开环控制系统都是人工控制系统”，你认为这一说法是否正确，试举例说明。
高中通用技术学考复习11控制及其设计课时1练习含答案
训练11控制及其设计课时11.下列四个控制系统,属于闭环控制系统的是()A.普通家用电风扇风叶转速控制系统B.公共汽车车门开关系统C.家用空调温度调节系统D.商店自动门开闭控制系统2.比较闭环控制系统和开环控制系统,下列说法错误的是()A.开环控制系统的控制精度相对较低B.开环控制系统无反馈环节C.闭环控制系统的抗干扰能力强D.闭环控制系统和开环控制系统都有比较器3.加热炉的温度自动控制系统示意图如图所示,下列分析不正确的是()A.给定量是设定的温度B.执行器是热电偶C.被控制对象是加热炉D.被控量是加热炉内的实际温度4.人们设计了如图所示的一个可移动晾衣架,该衣架的特点是:在有阳光的情况下可以自动将衣服移出窗台,在没有阳光的情况下自动将衣服移回阳台内。
该控制系统宜采用的传感器是()A.红外传感器B.压力传感器C.湿敏传感器D.光敏传感器5.(2023浙江浙南联盟高三联考)一种不合格产品自动筛选系统如图所示,包含产品传输子系统和产品筛选子系统。
其工作过程:电机2转动带动传送带运动,把传送带上的产品往右带动。
当传感器检测到不合格品时,电机1带动推杆往外运动,把不合格品推出传送带,让传送带上只留下合格品。
下列关于产品筛选子系统的分析合理的是()A.传感器检测到的产品信号属于该子系统的干扰因素B.电源电压波动对该子系统的控制有影响C.控制器发出的信号是控制量D.该子系统属于闭环控制系统6.(2023浙江强基联盟高三联考)如图所示的快递分拣系统,包含快递输送子系统和快递抓取子系统,其工作过程:快递整齐排列在传送带上,输送到扫描区,扫描仪扫描快递上的条形码后将相关信息输送到工控机,工控机根据相关信息控制机械手,将快递分拣到不同分拣框内。
下列关于快递抓取子系统的分析合理的是()A.扫描仪是该子系统的执行器B.机械手是被控对象C.条形码打印错误是该子系统的干扰因素D.扫描仪获取的信息是输入量7.(2023浙江嘉兴二模)飞机仰俯角自动控制系统原理图如图所示,它通过控制飞机升降舵的偏转,改变飞机的仰俯角,其工作过程是:当垂直陀螺仪检测到飞机的仰俯角与设定角度不同时,陀螺仪电位器就会输出电压信号,放大器放大电压信号驱动舵机,舵机推动升降舵偏转,稳定飞机的仰俯角。
2018一轮浙江通用技术选考练习：2第4单元 控制与设计课后限时训练11含答案
课后限时训练（十一)一、选择题1.如图所示是自动门示意图.当人靠近自动门时,探头探测到人体信号，控制电路接收到该信号后,发出相应的指令，启动电动机把门打开。
关于该控制系统，下列说法中错误的是( ）A.输入量是人体信号B。
输出量是门的打开C.被控对象是人体D。
执行器是电动机C［本题考查控制系统的组成分析。
这是一个开环控制系统，输出量是门的打开，所以被控对象是门。
］2.要设计水箱水位的闭环控制系统，下列器材中，适合用作检测装置的是（）D［本题考查控制系统的组成分析。
水箱水位的闭环控制系统,被控量是水箱实际水位，给定量是设定水位，信号的比较一定是同量纲的物理量（水位)，所以必须选择水位传感器。
因此D项正确。
] 3。
在夏天或冬天，人们会使用空气自动调节机（简称空调）来改变房间的气温.在这个控制里,控制对象是( ）A.人B。
空调C。
房间 D.室外空气C[根据目的找对象。
目的是改变房间的气温，被控对象也就是控制对象，是房间（或房间内的空气）。
控制对象一般是装置、元件或物质,房间更合适些。
在这个控制中，空调是用来达到目的的手段，人是控制的主体，不是控制对象，不要误解。
］4。
如图所示为一款具有保温功能的电水壶，按下保温按钮，能将水温保持在设定值，该保温控制系统的控制手段和控制方式属于（)A。
自动控制、闭环控制B。
自动控制、开环控制C。
手动控制、闭环控制D。
手动控制、开环控制A［本题考查控制手段及控制系统的类型。
此控制系统在控制过程中无人参与，所以是自动控制,且具有保温功能，即壶内水的温度保持在设定温度范围内，故是闭环控制系统。
因此A项正确。
］如图所示是消防管网的水压控制系统工作示意图。
当消防管网压力降至压力下限时，水泵启动,使压力上升；当消防管网压力达到上限时，水泵停止运行，使消防管网压力保持在设定的范围内。
请根据示意图及其描述完成下列两小题.5。
该控制系统的执行器是( )A。
水压检测装置B。
电控单元C。
压力罐D。
2020高中通用技术专题练习PDF可编辑电子控制系统的设计及其应用
图 a 声光控开关实验电路原理图
图 b CC4011 引脚图
(1)结合声光控开关实验电路，在其中的集成电路 CC4011 中的 1 脚输入低电平，2 脚输入高电平，则
4 脚输出
电平(在①高；②低中选择一项，将序号填写在“
”处)。
(2)某一时刻，图 a 中的三极管 V1处于截止状态，为了使其导通，请问电位器 R3的触点应该向
抽水。555 集成电路 6 脚电位升至 2/3Vcc 时，3 脚输出低电平，2 脚电位低至 1/3Vcc 时 3 脚输出高
电平，请完成以下任务：
(1)555 集成电路管脚识别正确的是 ▲ (在下列选项中选择正确的选项，将序号填写在“ ▲ ”处)
(2)测试电路时发现当 555 集成电路的 3 脚输出高电平时，继电器 J 不工作，合理的调节措施是
信号。在测试中发现温度超过 40℃还没有报警，现要对电路重新调试，调试步骤如下：A.将 Rt 放
入盛有冷水的烧杯，插入温度计，加入热水使水温等于 40℃；B.( )，直至报警装置发出声、
光报警信号为止。
A.减小 R3
B.增大 R3
C.减小 Rt
D.增大 Rt
例 6.如图所示是用三极管控制发光二极管的电路，根据 V1 基极的输入情况控制 V3 发光或不发光。
数的热敏电阻作为传感器。请完成以下各题：
(1)光敏电阻值随光照强度变化的规律与
相似(从 A；B；C 中选择合适的选项，将序号填在
“
”处)；
A
B
C
(2)小明提出的控制要求和设计的控制电路如图所示，其中 X 点输入光照强度信号，Y 点输入温度信
号。根据控制要求分析电路，J1、J2 的作用是
(从 A.J1 用作遮光控制、J2 用作通风控制；B.J1
高中通用技术控制系统的设计与实施练习题
控制系统的设计与实施练习题1、选择题〔1〕在空调、自动升降国旗、光控路灯、音乐喷泉，这四个控制系统中．哪个一定是闭环控制系统？( 〕A．空调B．自动升降国旗C．光控路灯D．音乐喷泉〔2〕人们通过电冰箱获得适当的温度，使食物能够长期存放，分析这一现象，我们理解一个控制现象应该从〔〕入手?A、对象B、目的C、手段D、对象、目的、手段〔3〕在水泵抽水的控制系统中，〔〕是执行器。
A、电机B、水泵C、水管D、水流量2、非选择题1、随着音乐起伏而变化的音乐喷泉是控制技术的一种具体应用。
其工作过程是由“声－电转换装置〞将起伏的音乐强度转换为随之而变化的电信号，这种电信号驱动电动机带动水泵转动。
音乐声信号强，水泵的转速就快，喷头的压力就大，喷出的水柱就高。
反之，喷出的水柱就低。
音乐信号的强弱与喷泉水柱的上下一一对应。
请回答以下问题：〔1〕音乐喷泉控制系统是开环控制还是闭环控制？〔2分〕〔2〕该控制系统的输入信号和输出信号分别是什么？〔2分〕〔3〕从控制系统组成的角度，分析“声－电转换装置〞在此控制系统中起什么作用？〔2分〕2、分析抽水马桶的水位控制系统，请说出〔1〕该系统的控制对象是什么？被控量是什么？控制量是什么？〔2〕该系统存在哪些主要干扰因素？(3)该系统的反响装置是什么？3、有一位科学家，为了促使迷上看电视的女儿坚持锻炼，专门设计了一辆有趣的“自行车〞，女儿必须骑在车上不停地踩脚蹬，才能驱动发电机给电视机供电，想偷懒就看不到电视。
请你根据已学的技术与设计的知识，画出“自行车—发电—电视机〞这一过程的方框图，分析在这套装置的设计中，综合了哪些技术与原理。
4、〔1〕一般家用太阳能热水器温度控制是如何实现的？〔2〕有的宾馆使用多台热水器串联来集中供水，当水温过低时，通过控制器启动辅助电加热开关，使水温控制在一定范围。
请画出这一控制系统的方框图，说明其工作过程。
控制系统的设计与实施练习题〔答案〕嘉积中学海桂学校高中技术组翁瑜1、选择题〔1〕在空调、自动升降国旗、光控路灯、音乐喷泉，这四个控制系统中．哪个一定是闭环控制系统？( A 〕A．空调B．自动升降国旗C．光控路灯D．音乐喷泉〔2〕人们通过电冰箱获得适当的温度，使食物能够长期存放，分析这一现象，我们理解一个控制现象应该从〔 D 〕入手?A、对象B、目的C、手段D、对象、目的、手段〔3〕在水泵抽水的控制系统中，〔 B 〕是执行器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新课标高中通用技术《控制与设计》练习题
一、选择题
1、下列所述属于自动控制的是（）
A、驾驶汽车
B、拖地板
C、用ATM取款
D、人工纺纱
2、下列控制现象是自动控制的是：( )
A、骑自行车
B、舂米
C、用气筒给自行车的轮胎充气
D、农用灌溉抽水机抽水的控制
3、射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，我们理解一个控制现象应该从（）入手？
A、对象
B、目的
C、手段
D、对象、目的、手段
4、“神六”在空中动行中，在地面人员对其发出变轨指令的过程中，其控制的对象是（）
A、返回舱
B、推进舱
C、轨道舱
D、整个飞船
5、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。
例如，导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零）。
分析这个控制系统，其控制的对象是（）。
A、人
B、目标
C、计算机
D、导弹
6、普通家用自行车的刹车控制是属于：( )
A、机械控制
B、气动控制
C、液压控制
D、电子控制
7、按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A．控制电路B．红绿灯C．开关装置D．路面车辆
8、人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（）方面的应用．Ａ、生活Ｂ、生产Ｃ、农业Ｄ、军事
9、下列控制系统中，属于开环控制系统的是（）。
A、智能电冰箱的温度控制
B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制
D、红绿灯定时控制系统
10、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。
例如，射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（）
A．人B．枪C．子弹 D．靶
11、下列不属于开环控制系统的是：（）
A、自动门
B、自动声控灯
C、自动烘手机
D、电饭锅温控系统
12、根植于历史文化名城泉州的提线木偶戏古称“悬丝傀儡”,又名“丝戏”,民间俗称“嘉礼”,乃流行于闽南语系地区的古老珍稀戏种，在提线木偶的控制过程中控制对象是（）。
A．手B．提绳C．木偶D．大脑
13、上题的案例中，演员对提线木偶的控制过程属于（）。
A．人工控制B．自动控制C．机械控制
14、在电冰箱温度控制中不属于干扰因素的是（）
A、打开冰箱门
B、把食物放到冰箱内
C、市电电压下降
D、房间温度变化很大
15、控制系统中属于自动控制系统的是（）
A、按钮开关控制
B、普通自来水龙头
C、花房恒温度控制
D、汽车驾驶
16、在电冰箱温度控制中不属于干扰因素的是（C）
A打开冰箱门 B 把食物放到冰箱内
C 市电电压下降2伏
D 房间温度变化很大
17、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，
控制压缩的启动，实现电冰箱的温度控制。
温度的变化量是：（）
A 、输入量B、输出量 C、控制量D、其他量
二、简答做图题：
1、分析抽水马桶水箱的水位自动控制系统，并回答以下问题：
（1）该系统的控制对象是什么？输入量和输出量分别是什么？
（2）该系统存在哪些干扰因素？
（3）该系统是开环控制还是闭环控制？请简述你的理由。
2、画出闭环控制系统的方框图
3、在加热炉的温度控制系统中，可能有那些干扰因素，系统是如何克服干扰使炉涉稳定在一定范围？
4、学校新修了一个游泳池，要设计一个自动控制的注水系统，请用你所学过的知识分别设计一个开环控制系统和一个闭环控制系统（用方框图表示），并分别说明他们的控制过程。
三、分析题：
1、某校要对三幢新建的教学楼A、B、C进行装修，假设每一幢教学楼装修均依次为水电安装、木工和油漆三个施工过程，分别有相应的专业装修对依次完成，每个装修队在每幢楼的施工时间均为3周，利用系统分析的原理分析下列施工方式，你认为如何组织装修，才能使装修工期和资源利用最为合理？
2、分析抽水马桶水箱的水位自动控制系统，并回答以下问题：（1）该系统的控制对象是什么？输入量和输出量分别是什么？
（2）该系统存在哪些干扰因素？
（3）该系统是开环控制还是闭环控制？请简述你的理由。
