钢筋混凝土梁的研究
钢筋混凝土梁正截面抗弯实验
钢筋混凝土梁正截面抗弯实验一、引言钢筋混凝土梁是建筑结构中常见的承重构件，其正截面的抗弯强度是评价梁的性能指标之一。
为了确定梁的正截面抗弯性能，需要进行相应的实验研究。
本文将详细介绍钢筋混凝土梁正截面抗弯实验，包括实验目的、实验步骤、实验装置及方法、实验数据处理等内容。
二、实验目的通过本次实验，旨在研究钢筋混凝土梁正截面的抗弯性能，并得出相应的结论。
具体目的包括： 1. 掌握梁正截面抗弯实验的基本原理和方法； 2. 测定梁在不同加载荷载下的挠度和应变； 3. 绘制梁在不同荷载下的弯曲应力-应变曲线； 4. 对比分析不同梁的抗弯性能。
三、实验步骤1. 实验准备1.根据设计要求制作梁模具；2.准备好所需的混凝土和钢筋材料；3.检查实验装置和测量仪器的工作状态。
2. 梁制作1.在模具内放置钢筋，按照设计要求确定钢筋的布置方式和数量；2.注入混凝土，在振捣混凝土的同时，注意排除气泡；3.需要制作多个相同规格的梁，以保证实验结果的可靠性。
3. 实验装置与测试途径1.将制作好的梁放置在抗弯实验机的两个支座上，并调整支座的间距；2.通过加载装置施加荷载于梁上，使其弯曲；3.使用传感器测量梁的挠度和应变。
4. 实验进行1.自由挠度测量：在没有加载荷载作用时，测量梁的自由挠度；2.逐级加荷：依次增加加载荷载，记录每一级荷载下梁的挠度和应变；3.荷载卸载：依次减小荷载直至荷载卸载。
5. 实验数据处理1.计算梁的弯矩、弯曲应力和应变等参数；2.绘制荷载-挠度曲线和应力-应变曲线；3.分析比较不同梁之间的抗弯性能。
四、实验装置与方法1. 实验装置•抗弯实验机：用于施加加载荷载于梁上，实现梁的弯曲。
•挠度传感器：用于测量梁的挠度变化，通常采用电阻应变片传感器。
•应变传感器：用于测量梁中钢筋和混凝土的应变变化，通常采用电阻应变片传感器。
2. 实验方法•自由挠度测量方法：在没有加载荷载时，测量梁的自由挠度。
•加载荷载方法：逐级增加加载荷载，记录每一级荷载下梁的挠度和应变。
钢筋混凝土梁受弯-受剪承载力试验研究
钢筋混凝土梁受弯-受剪承载力试验研究一、研究背景钢筋混凝土梁作为建筑结构中常见的承重构件，其受弯和受剪承载力是设计和施工中必须考虑的重要问题。
在实际工程中，由于各种因素的影响，如材料质量、施工质量、荷载情况等，钢筋混凝土梁的受弯和受剪承载力往往与理论计算值存在一定差异。
因此，对钢筋混凝土梁的受弯和受剪承载力进行试验研究，对于提高钢筋混凝土梁的设计和施工水平具有重要意义。
二、研究目的本研究旨在通过试验研究，探究钢筋混凝土梁受弯-受剪承载力的影响因素及其规律，为钢筋混凝土梁的设计和施工提供科学依据。
三、试验方法本试验采用标准试验方法进行，试验样品采用尺寸为300mm×300mm×2000mm的钢筋混凝土梁。
试验设备包括万能试验机、应变仪、变形测量仪等。
试验过程中，首先进行受弯试验，即在试验机上对钢筋混凝土梁进行三点弯曲试验，记录试验样品在不同荷载下的挠度和应变等数据，并绘制出荷载-挠度曲线和荷载-应变曲线。
然后进行受剪试验，即在试验机上对钢筋混凝土梁进行剪切试验，记录试验样品在不同荷载下的剪应力和变形等数据，并绘制出荷载-剪应力曲线和荷载-变形曲线。
最后，结合试验结果进行分析和讨论。
四、试验结果与分析4.1 受弯试验结果在受弯试验中，钢筋混凝土梁在荷载逐渐增加的过程中，出现了明显的弯曲变形，并最终发生破坏。
试验结果表明，荷载与挠度呈线性关系，荷载与应变呈非线性关系，随着荷载的增加，试验样品的应变逐渐增大，但增大的速度逐渐减缓。
此外，试验样品的抗弯强度和韧性也是影响试验结果的重要因素。
4.2 受剪试验结果在受剪试验中，钢筋混凝土梁在荷载逐渐增加的过程中，出现了明显的剪切变形，并最终发生破坏。
试验结果表明，荷载与剪应力呈线性关系，荷载与变形呈非线性关系，随着荷载的增加，试验样品的变形逐渐增大，但增大的速度逐渐减缓。
此外，试验样品的抗剪强度和韧性也是影响试验结果的重要因素。
4.3 结果分析与讨论通过对试验结果的分析和讨论，可以得出以下结论：（1）钢筋混凝土梁的抗弯强度和韧性是影响受弯承载力的重要因素，而抗剪强度和韧性则是影响受剪承载力的重要因素。
钢筋混凝土梁的受力性能实验报告
钢筋混凝土梁的受力性能实验报告1. 引言钢筋混凝土梁是建筑结构中常用的梁型，承担着承载楼板荷载并将其传递到立柱或墙体的重要作用。
为了研究和了解钢筋混凝土梁在受力状态下的性能表现，本实验旨在对钢筋混凝土梁的受力性能进行全面而系统的实验分析，以期为该结构的设计与使用提供参考和指导。
2. 实验目的本实验的主要目的是通过对钢筋混凝土梁进行加载实验，了解其在受力状态下的变形、破坏形态以及承载力等性能参数，为进一步分析该结构的强度和稳定性提供数据支撑。
3. 实验材料与方法实验采用常见的钢筋混凝土材料，包括水泥、砂、骨料和钢筋等，并按照工程结构设计要求进行搭建梁型实验样品。
采用静载荷方式，逐渐增加加载并观察记录梁体的变形情况，直至出现破坏。
4. 实验结果与分析经过加载实验，观察到钢筋混凝土梁在受力下逐渐发生变形，随着加载增大，其变形也逐渐加剧，最终在达到一定荷载时发生破坏。
根据实验数据分析，可以得出以下几点结论：1.钢筋混凝土梁的承载能力与钢筋数量、布置方式、混凝土质量等因素密切相关，合理的设计和施工能有效提升梁的承载性能；2.在受力过程中，梁体往往会呈现出一定的延性行为，即在一定范围内具有一定的变形能力；3.钢筋混凝土梁的破坏形态多样，可能出现拉裂、压碎等情况，需要在设计中充分考虑其受力性能以及潜在的破坏形态。
5. 结论通过本次钢筋混凝土梁的受力性能实验，我们深入了解了该结构在受力状态下的表现特点，为今后的结构设计、改进和维护提供了重要的参考依据。
钢筋混凝土梁作为一种常见的结构形式，在建筑工程中扮演着重要的角色，其受力性能的研究对于确保工程结构的安全稳定具有重要意义。
以上就是钢筋混凝土梁的受力性能实验报告，希望这次实验能够对相关领域的研究和应用提供一定的帮助和参考。
钢筋混凝土梁受剪承载力的试验与计算
钢筋混凝土梁受剪承载力的试验与计算一、引言钢筋混凝土梁是建筑结构中常用的构件，其受剪承载力是其重要的力学性能之一。
在设计和施工中，准确地计算和评估梁的受剪承载力是非常重要的。
本文将介绍有关钢筋混凝土梁受剪承载力的试验与计算的研究。
二、试验研究1.试验方法在进行钢筋混凝土梁受剪承载力试验时，需要采用适当的试验方法。
通常采用的方法有直剪试验、三点弯曲试验和四点弯曲试验等。
其中，三点弯曲试验和四点弯曲试验是常用的方法，这是因为它们能够反映出梁的实际受力状态。
2.试验结果在进行试验后，需要对试验结果进行分析和评估。
在一些试验中，可以发现钢筋混凝土梁的受剪承载力与混凝土的强度和钢筋的数量有关。
此外，还有一些试验表明，通过增加钢筋的数量或加强混凝土的强度，可以有效地提高梁的受剪承载力。
三、计算方法在进行钢筋混凝土梁受剪承载力的计算时，需要采用适当的计算方法。
常用的方法有极限平衡法、截面法和变形法等。
其中，极限平衡法是最常用的方法之一，它可以通过平衡剪力和抗剪强度来计算梁的受剪承载力。
四、计算实例为了更好地理解钢筋混凝土梁受剪承载力的计算方法，下面给出一个计算实例。
假设一个钢筋混凝土梁的尺寸为200mm×400mm×4000mm，混凝土强度为C30，钢筋直径为12mm，间距为150mm。
现在需要计算该梁的受剪承载力。
1.计算混凝土的强度根据混凝土的强度等级C30，可以得出混凝土的抗压强度为30MPa。
2.计算钢筋的面积和数量钢筋的面积为A=πd²/4=113.1mm²，钢筋的数量n=As/As′=4000×150/113.1/200=21根。
3.计算梁的截面面积和周长梁的截面面积为A=200×400=80000mm²，周长为P=2×（200+400）=1200mm。
4.计算混凝土的受剪强度根据公式τc=k1fcd，其中k1为系数，fcd为混凝土的抗压强度，可以得到混凝土的受剪强度τc=0.21MPa。
钢筋混凝土梁的抗剪性能试验研究
钢筋混凝土梁的抗剪性能试验研究一、研究背景钢筋混凝土结构是现代建筑中广泛采用的一种结构形式。
在钢筋混凝土结构中，梁扮演着承载荷载的重要角色。
梁在荷载作用下受力，其中抗剪性能是影响梁承载力的主要因素之一。
因此，研究钢筋混凝土梁的抗剪性能对于保证建筑结构的安全性具有重要意义。
二、研究目的本研究的目的是通过试验研究，探究不同参数对钢筋混凝土梁抗剪性能的影响，为钢筋混凝土结构设计提供理论依据。
三、研究方法本研究采用试验研究的方法，通过制作不同参数的钢筋混凝土梁，对其抗剪性能进行测试，并分析其受力特点和破坏模式。
四、试验设计1.试验样品制作本次试验制作的钢筋混凝土梁为T型梁，其截面尺寸为200mm×300mm，长度为1000mm。
在制作过程中，使用混凝土强度等级为C30、钢筋品种为HRB400的材料。
2.试验参数设置本次试验设置了以下参数：（1）纵向钢筋直径：10mm、12mm、14mm（2）箍筋间距：100mm、150mm、200mm（3）箍筋直径：6mm、8mm、10mm设置以上参数的目的是探究不同参数对钢筋混凝土梁抗剪性能的影响。
3.试验方法本次试验采用四点弯曲试验法，按照GB/T50081-2002《混凝土结构设计规范》的要求进行。
试验过程中记录梁的位移、载荷等数据，以便后续分析。
五、试验结果分析1.梁的受力特点试验结果显示，随着纵向钢筋直径的增加，梁的承载力逐渐增加；随着箍筋间距的增加，梁的承载力逐渐降低；随着箍筋直径的增加，梁的承载力逐渐增加。
2.梁的破坏模式试验结果显示，在大多数样品中，梁的破坏模式为剪切破坏。
在一些样品中，还出现了箍筋断裂和钢筋拉断等破坏形式。
六、结论本次试验研究了不同参数对钢筋混凝土梁抗剪性能的影响，并得出以下结论：（1）随着纵向钢筋直径的增加，梁的承载力逐渐增加；（2）随着箍筋间距的增加，梁的承载力逐渐降低；（3）随着箍筋直径的增加，梁的承载力逐渐增加；（4）大多数样品中，梁的破坏模式为剪切破坏，还出现了箍筋断裂和钢筋拉断等破坏形式。

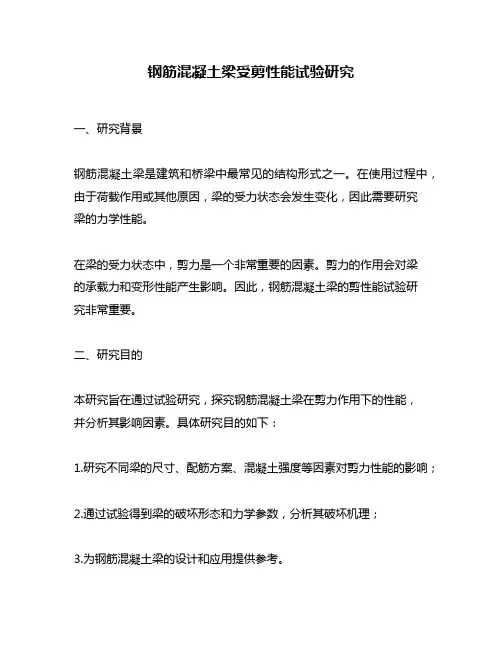

钢筋混凝土梁受剪性能试验研究
钢筋混凝土梁受剪性能试验研究一、研究背景钢筋混凝土梁是建筑和桥梁中最常见的结构形式之一。
在使用过程中，由于荷载作用或其他原因，梁的受力状态会发生变化，因此需要研究梁的力学性能。
在梁的受力状态中，剪力是一个非常重要的因素。
剪力的作用会对梁的承载力和变形性能产生影响。
因此，钢筋混凝土梁的剪性能试验研究非常重要。
二、研究目的本研究旨在通过试验研究，探究钢筋混凝土梁在剪力作用下的性能，并分析其影响因素。
具体研究目的如下：1.研究不同梁的尺寸、配筋方案、混凝土强度等因素对剪力性能的影响；2.通过试验得到梁的破坏形态和力学参数，分析其破坏机理；3.为钢筋混凝土梁的设计和应用提供参考。
三、研究方法本研究采用试验方法进行研究。
具体步骤如下：1.设计不同尺寸、配筋方案、混凝土强度的钢筋混凝土梁；2.制作钢筋混凝土梁，并进行预应力处理；3.在试验机上进行剪力试验，记录力学参数和破坏形态；4.分析试验结果，探究不同因素对剪力性能的影响。
四、试验设计1.试验材料本试验采用的混凝土强度等级为C30，钢筋采用HRB335级别。
试验所需的材料清单如下：混凝土：水泥、砂、碎石、水；钢筋：HRB335级别的钢筋；预应力钢筋：HRB1860级别的钢筋。
2.试验装置本试验采用的试验机为万能试验机，最大承载力为1000kN。
试验过程中，采用的加载速率为0.5mm/min。
3.试验样品本试验设计了4组样品，每组样品各3个，共计12个样品。
各组样品的尺寸和配筋方案如下：组别尺寸（mm）配筋方案1 150×150×1200 6Φ122 200×200×1600 8Φ163 250×250×2000 10Φ204 300×300×2400 12Φ22在制作样品时，根据设计方案进行钢筋布置和混凝土浇筑，制作完成后需要进行预应力处理。
五、试验结果1.试验数据通过试验，得到了每组样品的力学参数和破坏形态。
钢筋混凝土简支梁实验分析
钢筋混凝土简支梁实验分析标题：钢筋混凝土简支梁实验分析导言：钢筋混凝土（Reinforced Concrete, 简写为RC）简支梁是土木工程中常见的结构构件，具有重要的承载功能和使用价值。
本文将通过实验分析，探讨钢筋混凝土简支梁的力学性能、破坏形态以及设计优化等方面，以帮助读者更全面、深刻地理解这一主题。
一、实验设计及测试方法（简化）1. 实验目的和背景2. 实验步骤和装置概述3. 材料准备与测量要点4. 加载方案与响应5. 测量数据记录与分析二、力学性能分析1. 荷载-挠度曲线的绘制与分析2. 弯曲刚度与挠度控制3. 极限承载力与破坏形态4. 受力性能的影响因素三、梁的设计优化1. 梁截面设计与选取原则2. 钢筋布置及受力性能优化3. 材料的选择与梁的性能4. 确定截面尺寸与配筋比例的计算结论：通过对钢筋混凝土简支梁实验的分析，我们可以得出以下结论：1. 研究了钢筋混凝土简支梁的力学性能，包括荷载-挠度曲线、弯曲刚度、极限承载力和破坏形态。
2. 梁的设计中，应注重截面设计与选取原则、钢筋布置和受力性能优化等方面的考虑。
3. 材料的选择与梁的性能密切相关，需在设计过程中充分考虑。
4. 确定截面尺寸与配筋比例的计算是保证梁的承载能力和稳定性的重要一环。
观点和理解：作为一种常用的建筑材料，钢筋混凝土在工程中的应用广泛。
通过实验分析钢筋混凝土简支梁的力学性能，我们可以深入了解其受力性能和设计优化的考虑因素。
梁截面的设计和选取，以及钢筋布置的合理性对梁的性能具有重要影响。
材料的选择和与梁的性能之间的关系也需要被充分考虑。
只有综合考虑所有这些因素，才能保证钢筋混凝土简支梁的安全性和可靠性。
参考文献：- 《混凝土结构基本理论与应用（第三版）》，姜信宇编著，中国建筑工业出版社，2018年。
- 《结构力学导论（第三版）》，傅健译，俞飞主编，清华大学出版社，2015年。
- 《钢筋混凝土结构设计规范(GB 50010-2010)》，中国建筑工业出版社，2011年。
钢筋混凝土梁的受弯承载力试验研究
钢筋混凝土梁的受弯承载力试验研究一、研究背景钢筋混凝土梁是建筑工程中常见的结构构件。
在受弯作用下，梁会发生弯曲变形，同时在弯曲区域内产生一系列复杂的应力分布和破坏模式。
因此，研究钢筋混凝土梁的受弯承载力是非常重要的。
二、研究目的本研究旨在通过试验研究，探究钢筋混凝土梁在受弯作用下的承载力及其破坏模式，为结构设计提供参考和指导。
三、试验设计1.试验对象选取三根等截面的钢筋混凝土梁作为试验对象，梁的尺寸为150mm×200mm×2000mm，混凝土强度等级为C30，钢筋型号为HRB400。
2.试验设备（1）承载力试验机：采用静载荷试验机，最大承载力为2000kN。
（2）测力传感器：采用压电传感器，精度为0.1%。
3.试验方案（1）加载方式：按照标准要求进行均布荷载试验。
（2）加载速率：根据标准要求，加载速率为2kN/s。
（3）试验记录：分别记录荷载-挠度曲线、梁的破坏形态、承载力等数据。
四、试验结果分析1.荷载-挠度曲线试验结果表明，荷载-挠度曲线呈现出明显的弹性阶段、屈服阶段、极限承载力阶段和破坏阶段。
2.破坏形态试验结果表明，钢筋混凝土梁在受弯作用下的破坏形态主要有以下几种：（1）混凝土压碎破坏：在弯曲区域内，混凝土受到极大的压力，发生压碎破坏。
（2）钢筋拉断破坏：在弯曲区域内，钢筋受到极大的拉力，发生拉断破坏。
（3）混凝土和钢筋同时破坏：在弯曲区域内，混凝土和钢筋同时受到极大的压力和拉力，同时发生破坏。
3.承载力试验结果表明，三根钢筋混凝土梁的极限承载力分别为120kN、130kN和135kN，平均极限承载力为128.3kN。
五、结论通过试验研究，本文得出以下结论：（1）钢筋混凝土梁在受弯作用下会发生弯曲变形，并在弯曲区域内产生复杂的应力分布和破坏模式。
（2）钢筋混凝土梁的破坏形态主要有混凝土压碎破坏、钢筋拉断破坏和混凝土和钢筋同时破坏。
（3）本次试验得出的平均极限承载力为128.3kN，可为结构设计提供参考和指导。
钢筋混凝土梁的非线性分析与设计研究
钢筋混凝土梁的非线性分析与设计研究一、引言钢筋混凝土梁是建筑结构中常用的一种构件，其承载能力和变形性能对结构的安全和使用性能具有重要影响。
在实际工程应用中，钢筋混凝土梁的受力状态常常处于非线性状态，因此进行非线性分析和设计是十分必要的。
本文将对钢筋混凝土梁的非线性分析和设计进行研究。
二、钢筋混凝土梁的非线性分析钢筋混凝土梁的非线性分析是指在负载作用下，梁的受力状态发生非线性变化时，对梁进行分析和计算。
其主要包括以下内容：1、材料非线性分析钢筋混凝土梁的材料存在非线性特性，包括混凝土的压缩变形、拉应力-应变关系的非线性、钢筋的屈曲和拉应力-应变关系的非线性等。
在进行非线性分析时，需要考虑这些材料的非线性特性。
2、几何非线性分析在梁受力过程中，由于梁的变形，其刚度和形状均会发生变化，因此需要进行几何非线性分析。
几何非线性分析主要包括大变形和大位移的计算，以及板、壳和薄壁构件的屈曲分析等。
3、边界非线性分析梁的受力状态还会受到边界条件的影响，因此需要进行边界非线性分析。
边界非线性分析主要包括支座的非线性、连接节点的非线性和荷载的非线性等。
三、钢筋混凝土梁的非线性设计钢筋混凝土梁的非线性设计是指在满足设计要求的前提下，考虑梁的非线性特性进行设计。
其主要包括以下内容：1、抗震设计在地震作用下，钢筋混凝土梁会发生较大的变形，因此需要进行抗震设计。
抗震设计应满足地震作用下结构的稳定性和安全性要求。
2、极限状态设计在极限状态下，钢筋混凝土梁会发生破坏，因此需要进行极限状态设计。
极限状态设计应满足结构的强度和稳定性要求。
3、耐久性设计钢筋混凝土梁在使用过程中会受到气候、环境和荷载等因素的影响，因此需要进行耐久性设计。
耐久性设计应满足梁的使用寿命要求。
四、钢筋混凝土梁的非线性分析和设计方法目前，常用的钢筋混凝土梁的非线性分析和设计方法包括有限元法、塑性铰模型法和非线性时程分析法等。
1、有限元法有限元法是一种常用的结构分析方法，其基本思想是将结构分割为若干个小单元，通过有限元法求解单元的应力和应变，最终得到整个结构的应力和应变分布。
钢筋混凝土梁的疲劳性能研究
钢筋混凝土梁的疲劳性能研究钢筋混凝土梁广泛应用于建筑物、桥梁、水利工程等领域。
在使用过程中，梁的疲劳性能是一个重要的考虑因素。
本文将探讨钢筋混凝土梁的疲劳性能研究。
一、疲劳性能的定义疲劳性能指材料在循环荷载下的耐久性能，即在循环荷载下，材料的抗疲劳裂纹扩展能力。
疲劳性能是材料的一个重要指标，它直接影响材料在工程中的使用寿命和安全性。
二、钢筋混凝土梁的疲劳破坏模式钢筋混凝土梁在循环荷载下的疲劳破坏模式主要有两种：弯曲疲劳和剪切疲劳。
弯曲疲劳是指梁在循环荷载下产生的弯曲变形，导致梁的疲劳破坏。
剪切疲劳是指梁在循环荷载下产生的剪切变形，导致梁的疲劳破坏。
三、影响钢筋混凝土梁疲劳性能的因素1、荷载幅值：荷载幅值是指荷载的最大值和最小值之间的差值。
荷载幅值越大，梁的疲劳寿命越短。
2、荷载频率：荷载频率是指荷载的循环次数。
荷载频率越高，梁的疲劳寿命越短。
3、钢筋质量：钢筋质量是指钢筋的材质和强度等指标。
优质的钢筋可以提高梁的疲劳寿命。
4、混凝土强度：混凝土强度是指混凝土的抗压强度等指标。
强度越高的混凝土可以提高梁的疲劳寿命。
5、截面形状：截面形状是指梁的横截面形状。
不同形状的梁在循环荷载下的疲劳性能不同。
四、疲劳寿命的预测方法疲劳寿命的预测方法主要有试验方法和数值模拟方法。
试验方法是通过对梁进行循环荷载试验，观察梁的疲劳破坏情况，得出梁的疲劳寿命。
数值模拟方法是通过有限元软件对梁进行仿真计算，得出梁的疲劳寿命。
五、改善钢筋混凝土梁的疲劳性能的措施1、减小荷载幅值：减小荷载幅值可以延长梁的疲劳寿命。
2、增加钢筋数量：增加钢筋数量可以提高梁的抗弯强度和疲劳寿命。
3、优化截面形状：优化截面形状可以提高梁的抗弯强度和疲劳寿命。
4、采用高强度混凝土：采用高强度混凝土可以提高梁的疲劳寿命。
5、采用预应力钢筋：采用预应力钢筋可以提高梁的抗弯强度和疲劳寿命。
六、结论钢筋混凝土梁的疲劳性能是一个重要的考虑因素，影响因素包括荷载幅值、荷载频率、钢筋质量、混凝土强度和截面形状等。
钢筋混凝土梁细观数值模拟研究
钢筋混凝土梁细观数值模拟研究一、研究背景钢筋混凝土结构是现代建筑中最常见的一种结构形式，其具有高强度、高韧性、耐久性好等优点，因此被广泛应用于各类建筑中。
而钢筋混凝土梁则是钢筋混凝土结构中最常见的构件之一，其承载力和变形性能对整个结构的安全性和稳定性起着至关重要的作用。
因此，对钢筋混凝土梁的性能进行深入研究，对于提高钢筋混凝土结构的安全性和可靠性具有重要的意义。
随着计算机技术的不断发展和进步，数值模拟技术已经成为研究钢筋混凝土梁性能的一种重要手段。
通过数值模拟，可以对钢筋混凝土梁的受力和变形进行精确的计算和分析，以获得更为准确的结构性能参数，为钢筋混凝土结构的设计和优化提供依据和指导。
二、研究内容本研究旨在通过数值模拟的方法，对钢筋混凝土梁的细观数值模拟进行研究，具体内容包括以下几个方面：1. 建立钢筋混凝土梁的有限元模型，确定模型的几何尺寸、材料参数等。
2. 对钢筋混凝土梁进行静力荷载试验，采集试验数据，以验证有限元模型的准确性。
3. 对钢筋混凝土梁进行动力荷载试验，采集试验数据，以验证有限元模型的适用性。
4. 利用有限元模型，分析钢筋混凝土梁在静力荷载和动力荷载下的受力和变形情况，得到其结构性能参数。
5. 分析不同参数对钢筋混凝土梁结构性能的影响，探讨钢筋混凝土梁的优化设计方法。
三、研究方法本研究采用有限元数值模拟方法，具体步骤如下：1. 建立钢筋混凝土梁的有限元模型。
根据钢筋混凝土梁的几何尺寸、材料参数等，采用有限元软件建立三维有限元模型。
2. 进行静力荷载试验。
在试验台上对钢筋混凝土梁进行静力荷载试验，采集试验数据，以验证有限元模型的准确性。
3. 进行动力荷载试验。
在振动台上对钢筋混凝土梁进行动力荷载试验，采集试验数据，以验证有限元模型的适用性。
4. 分析钢筋混凝土梁在静力荷载和动力荷载下的受力和变形情况。
利用有限元模型，对钢筋混凝土梁在静力荷载和动力荷载下的受力和变形情况进行分析，得到其结构性能参数。
钢筋混凝土梁的抗剪性能试验研究
钢筋混凝土梁的抗剪性能试验研究
一、研究背景
钢筋混凝土梁是建筑结构中常用的一种构件，其主要作用是承受横向荷载和弯矩。
在工程实践中，梁的抗剪性能是一个重要的研究方向，因为梁的抗剪性能对其整体的受力性能有着重要的影响。
而抗剪性能试验是研究梁的抗剪性能的重要手段之一。
二、试验目的
本次试验的主要目的是探究钢筋混凝土梁的抗剪性能，了解其受力特点以及影响因素。
三、试验方法
采用四点弯曲试验法进行试验。
具体操作步骤如下：
1.制作试件：根据试验要求，制作符合标准要求的钢筋混凝土梁试件。
2.试验设备的安装：将试件放置在试验机的支撑点上，确保试件水平平稳。
同时，将试验机上的加载装置装配好。
3.试验参数设置：根据试验要求，设置试验参数，包括加载速度、加载方式等。
4.试验过程中的观测：在试验过程中，应随时观测试件的变形情况、破坏形态等，并记录试验数据。
5.试验结果处理：根据试验数据，计算出试件的抗剪强度、剪跨比等参数，并进行分析和比较。
四、试验结果
通过试验，得到了以下结果：
1.梁的抗剪强度与剪跨比存在一定的关系，剪跨比越小，梁的抗剪强度越大。
2.在同一剪跨比下，混凝土的强度对梁的抗剪性能有着重要的影响。
3.梁的抗剪性能与钢筋的布置方式、数量以及混凝土的配合比等因素有关。
四、结论
本次试验表明，钢筋混凝土梁的抗剪性能是一个复杂的问题，与多个
因素有关。
只有在实际工程中，根据具体情况进行合理的设计和施工，才能确保梁的抗剪性能符合要求，从而保证建筑结构的安全可靠。
钢筋混凝土梁的受力分析原理
钢筋混凝土梁的受力分析原理一、引言钢筋混凝土是一种广泛应用于建筑、桥梁、道路等工程领域的材料，其在工程中扮演着重要的角色。
而钢筋混凝土梁是钢筋混凝土结构中常见的构件之一，其受力分析原理的研究对于工程设计和施工起着至关重要的作用。
本文将从梁的受力分析入手，探讨钢筋混凝土梁的受力分析原理。
二、钢筋混凝土梁的受力分析1.梁的基本概念梁是一种长条形结构，其主要承受弯曲和剪切力。
梁在受力时，沿其长度方向分为上下两个部分，称之为上下翼缘，中间部分称之为腹板。
梁的上下翼缘主要承受弯曲力，腹板主要承受剪切力。
2.梁的受力分析方法钢筋混凝土梁的受力分析可以使用力学原理进行计算，常用的方法包括静力学方法和弹性理论方法。
（1）静力学方法静力学方法是指在不考虑材料的弹性变形的情况下，根据牛顿第三定律和力的平衡原理进行计算。
静力学方法包括力平衡法和力矩平衡法。
力平衡法的基本原理是在梁的任意一截面上，受到的内力与外力达到平衡。
力矩平衡法的基本原理是在梁的任意一截面上，受到的内力的合力和合力的力臂与外力的合力和合力的力臂相等。
（2）弹性理论方法弹性理论方法是指在考虑材料的弹性变形的情况下，根据杨氏模量和材料的截面形状等参数进行计算。
弹性理论方法包括梁的弯曲理论和剪切理论。
梁的弯曲理论是基于梁在受力时发生弯曲变形的原理，根据贝努利梁理论和杨氏模量进行计算。
梁的剪切理论是基于梁在受力时发生剪切变形的原理，根据截面形状和杨氏模量等参数进行计算。
3.钢筋混凝土梁的受力分析流程钢筋混凝土梁的受力分析流程包括以下几个步骤：（1）确定梁的几何形状和材料性质；（2）根据受力情况，选择适当的受力分析方法；（3）根据所选择的受力分析方法，计算梁的内力分布和变形情况；（4）根据梁的内力分布和变形情况，确定梁的受力状态是否符合设计要求；（5）如果梁的受力状态不符合设计要求，对梁的结构进行优化设计；（6）根据优化后的设计方案，重新进行受力分析。
三、结论钢筋混凝土梁是工程中常见的构件之一，其受力分析原理对于工程设计和施工起着至关重要的作用。
钢筋混凝土梁实验报告
钢筋混凝土梁实验报告钢筋混凝土梁实验报告概述钢筋混凝土是一种常用的建筑材料，用于各种结构中，如梁、柱和板等。
本实验旨在通过对钢筋混凝土梁的试验研究，了解其力学性能和承载能力，为实际工程设计提供参考。
实验目的1. 测试钢筋混凝土梁的强度和刚度。
2. 分析梁的破坏模式和承载能力。
3. 探究不同配筋方式对梁的性能的影响。
实验装置和材料1. 实验装置：压力机、测力仪、位移测量仪等。
2. 实验材料：水泥、砂、骨料、钢筋等。
实验步骤1. 制备混凝土：按照设计配比将水泥、砂和骨料混合搅拌，加入适量的水，制备成均匀的混凝土。
2. 制作模具：根据设计要求，制作适当尺寸的混凝土梁模具。
3. 配筋：根据设计要求，在模具中设置钢筋。
4. 浇筑混凝土：将制备好的混凝土倒入模具中，用振动器震实。
5. 养护：在室温下，保持混凝土梁充分养护，以确保其强度的发展。
6. 实验测试：将养护完毕的混凝土梁放置在压力机上，逐渐增加载荷，记录梁的变形和载荷数据。
7. 数据分析：根据实验数据，计算梁的强度、刚度和承载能力。
实验结果通过实验测试和数据分析，我们得到了以下结果：1. 钢筋混凝土梁的强度随着载荷的增加而增加，但在一定范围内，强度增长速度逐渐减缓。
2. 梁的刚度与载荷成正比，载荷越大，梁的刚度越高。
3. 不同配筋方式对梁的性能有显著影响。
合理的配筋方式可以提高梁的承载能力和刚度。
4. 梁的破坏模式主要有弯曲破坏和剪切破坏。
弯曲破坏时，梁中部发生裂缝并逐渐扩大，最终导致梁折断；剪切破坏时，梁的剪切区域发生破坏，形成剪切裂缝。
结论通过本次实验，我们深入了解了钢筋混凝土梁的力学性能和承载能力。
合理的配筋方式和养护措施可以提高梁的强度和刚度，确保结构的安全性。
实验结果为实际工程设计提供了重要的参考依据。
展望本实验只是对钢筋混凝土梁的基本性能进行了初步研究，还有许多方面有待进一步探索。
未来的研究可以考虑更多的因素，如不同混凝土配比、不同养护条件和不同加载方式等，以便更全面地了解钢筋混凝土梁的行为。
钢筋混凝土梁的静力特性与极限承载力研究
钢筋混凝土梁的静力特性与极限承载力研究摘要：钢筋混凝土（Reinforced Concrete, RC）梁广泛应用于建筑和结构工程中，具有承载能力强、耐久性好等特点。
本文旨在探讨钢筋混凝土梁的静力特性与极限承载力的研究成果，并详细阐述了梁的受力机制、影响梁极限承载力的因素以及提高梁极限承载力的方法。
一、引言钢筋混凝土梁是建筑和结构工程中常见的承载构件之一，其静力特性和极限承载力的研究对于工程设计和实施具有重要意义。
静力分析能够揭示梁在承受荷载时的受力机制，极限承载力研究则能为工程结构设计提供参考依据。
二、钢筋混凝土梁的受力机制钢筋混凝土梁的受力机制可分为弯曲受力和剪力受力两种情况。
在弯曲受力下，梁的顶部受拉，底部受压，通过纵向钢筋将拉力和压力传递，使得梁能够承受弯矩力。
在剪力受力下，梁发生剪切破坏，纵向钢筋通过粘结作用，防止梁的剪切破坏。
三、影响钢筋混凝土梁极限承载力的因素1. 材料性能：混凝土和钢筋的强度、变形能力以及与混凝土的粘结性等是影响梁极限承载力的重要因素。
2. 梁的几何尺寸：梁的截面形状、尺寸以及受力部位的位置等也会对梁的极限承载力产生影响。
3. 荷载形式：梁所受荷载的形式和大小直接影响其极限承载力。
荷载包括永久荷载、可变荷载和地震荷载等。
4. 梁的受力状态：梁受到静力荷载时的受力状态，如弯曲受力还是剪力受力，对梁的极限承载力有不同的影响。
四、提高钢筋混凝土梁极限承载力的方法1. 优化梁的几何形状：通过合理设计梁的截面形状和尺寸，以及增加梁的高度和宽度，可以提高梁的承载能力。
2. 选择合适的材料：选择高强度和高韧性的混凝土和钢筋材料，可以提高梁的抗弯和抗剪能力。
3. 加固手段：在现有梁的基础上采取加固措施，如粘贴预应力碳纤维布、安装钢板加固等，可以提高梁的承载能力。
4. 施工质量控制：严格控制梁的施工质量，确保混凝土浇筑振捣均匀，纵向钢筋布置正确等，以提高梁的整体性能。
五、结论钢筋混凝土梁是常见的承载构件，其静力特性和极限承载力的研究对于工程设计和实施非常重要。
钢筋混凝土梁的抗剪性能研究
钢筋混凝土梁的抗剪性能研究一、研究背景钢筋混凝土梁是建筑中常用的结构构件，在结构设计中起着重要的作用。
在梁的受力状态中，抗剪性能是一个重要的指标。
抗剪性能指梁在承受横向荷载时的抗剪能力，是保证梁结构安全的关键因素。
因此，对钢筋混凝土梁的抗剪性能进行研究具有重要意义。
二、研究内容1. 抗剪性能的定义抗剪性能是指钢筋混凝土梁在承受横向荷载时的抗剪能力。
它是保证梁结构安全的关键因素之一。
抗剪性能的好坏直接影响到钢筋混凝土梁的承载能力和使用寿命。
2. 影响抗剪性能的因素(1) 混凝土强度：混凝土的强度越高，梁的抗剪性能越好。
(2) 钢筋配筋率：钢筋配筋率越高，梁的抗剪性能越好。
(3) 混凝土弹性模量：混凝土弹性模量越大，梁的抗剪性能越好。
(4) 梁的几何形状：梁的几何形状对其抗剪性能有很大影响。
一般来说，截面面积越大，梁的抗剪性能越好。
3. 抗剪性能的测试方法(1) 剪力试验：剪力试验是测试梁的抗剪性能的常用方法。
剪力试验可以通过测量梁的最大剪力和剪应力来评估其抗剪性能。
(2) 梁挠度试验：梁挠度试验可以通过测量梁在荷载作用下的挠度来评估其抗剪性能。
4. 抗剪性能的提高方法(1) 增加混凝土强度：增加混凝土的强度可以提高梁的抗剪性能。
(2) 增加钢筋配筋率：增加钢筋配筋率可以提高梁的抗剪性能。
(3) 加强梁的纵向受力：加强梁的纵向受力可以提高梁的抗剪性能。
(4) 优化梁的几何形状：通过优化梁的几何形状，可以提高梁的抗剪性能。
三、研究结论经过对钢筋混凝土梁的抗剪性能进行研究，可以得出以下结论：(1) 混凝土强度、钢筋配筋率、混凝土弹性模量和梁的几何形状都是影响梁的抗剪性能的重要因素。
(2) 剪力试验和梁挠度试验都是测试梁的抗剪性能的有效方法。
(3) 增加混凝土强度、增加钢筋配筋率、加强梁的纵向受力和优化梁的几何形状都可以提高梁的抗剪性能。
综上所述，对钢筋混凝土梁的抗剪性能进行研究，可以为梁结构设计提供重要的理论依据。
钢筋混凝土梁的变形与破坏机理研究
钢筋混凝土梁的变形与破坏机理研究一、引言钢筋混凝土梁是建筑工程中常用的结构构件之一，具有承载能力强、耐久性好等特点，对于保障建筑物的安全性和稳定性具有重要意义。
在实际工程中，由于受到外力和内力的作用，钢筋混凝土梁会发生变形和破坏，这对于工程的设计、施工和维护等方面都具有重要意义。
因此，本文旨在对钢筋混凝土梁的变形与破坏机理进行研究。
二、钢筋混凝土梁的基本结构与力学性能1. 钢筋混凝土梁的基本结构钢筋混凝土梁由混凝土和钢筋两部分组成，混凝土是承受压力的主要材料，而钢筋则承受拉力，两者相互配合，形成了一种具有较高强度和刚度的结构材料。
在实际工程中，钢筋混凝土梁的截面形状多样，如矩形、T形、L形、I形等，不同形状的梁具有不同的载荷承受能力和使用范围。
2. 钢筋混凝土梁的力学性能钢筋混凝土梁的力学性能主要包括强度、刚度、韧性和稳定性等方面。
其中，强度是指梁在承受外力时所能承受的最大应力值，其大小取决于混凝土和钢筋的强度。
刚度是指梁在承受外力时所表现出的抵抗变形的能力，其大小取决于梁的几何尺寸和材料的性质。
韧性是指梁在承受外力时所表现出的弯曲变形能力，其大小取决于混凝土的韧性和钢筋的延性。
稳定性是指梁在承受外力时所表现出的抵抗屈曲破坏的能力，其大小取决于梁的几何形状和材料的性质。
三、钢筋混凝土梁的变形机理1. 梁的弯曲变形钢筋混凝土梁在承受外力时，会发生弯曲变形。
当载荷作用于梁的中央位置时，上部混凝土受到压力，下部钢筋受到拉力，梁呈现出凸起的弧形。
此时，上部混凝土的应力大于下部钢筋的应力，混凝土开始裂开，钢筋开始拉伸，梁呈现出明显的塑性变形。
2. 梁的剪切变形在梁的两端位置，由于受到剪力的作用，混凝土会出现剪切变形。
此时，混凝土中的剪应力达到一定值后，混凝土开始破碎，钢筋开始贯穿破碎的混凝土，梁的截面形状开始变形，出现裂缝和变形。
3. 梁的挠度变形当梁在承受外力时，由于材料的缺陷或者不均匀的载荷分布等原因，梁会发生挠度变形。
钢筋混凝土梁受弯承载力计算方法的研究
钢筋混凝土梁受弯承载力计算方法的研究一、引言钢筋混凝土梁是建筑中常用的承重构件之一，其受弯承载力的计算是设计过程中的重要环节之一。
本文旨在对钢筋混凝土梁受弯承载力计算方法进行研究，并探讨其中的相关问题。
二、钢筋混凝土梁的基本知识1. 钢筋混凝土梁的构成钢筋混凝土梁由混凝土和钢筋两部分组成，其中混凝土承受压力，钢筋承受拉力。
2. 钢筋混凝土梁的分类根据截面形状，钢筋混凝土梁可分为矩形梁、T形梁、L形梁、圆形梁等；根据受力方式，钢筋混凝土梁可分为单向受力梁、双向受力梁等。
3. 钢筋混凝土梁的受力特点钢筋混凝土梁受弯时，受力截面上会出现拉应力和压应力，而且拉应力和压应力的大小不同，受力截面上的中性轴也会发生偏移。
因此，钢筋混凝土梁的受力特点是非常复杂的。
三、钢筋混凝土梁受弯承载力计算方法1. 基本假设在计算钢筋混凝土梁受弯承载力时，需要做出一系列基本假设，包括：① 材料的弹性、塑性、断裂性等性质符合弹塑性理论；② 受力截面是平面截面；③ 受力截面内的应力分布是线性分布；④ 材料的应力应变关系符合Hooke定律；⑤ 受力截面内的应力是平面状态。
2. 受弯承载力计算公式在基本假设的基础上，可以得到钢筋混凝土梁受弯承载力计算公式：Mrd = Asfyd (d - a / 2)其中，Mrd为受弯承载力矩；As为受拉钢筋截面面积；fyd为受拉钢筋的基本屈服应力；d为混凝土受压区高度；a为混凝土受压区距受力截面最远纤维距离。
3. 受力截面的分析在进行受弯承载力计算时，需要对受力截面进行分析，包括：① 确定受力截面的几何形状；② 确定受力截面内混凝土和钢筋的面积；③ 确定受力截面内混凝土和钢筋的应力分布。
4. 钢筋混凝土梁抗弯承载力的影响因素影响钢筋混凝土梁抗弯承载力的因素有很多，包括：① 受力截面的尺寸和形状；② 受力截面内混凝土和钢筋的强度；③ 受力截面内混凝土和钢筋的数量和布置方式；④ 受力截面内混凝土的强度等级。
钢筋混凝土梁的变形与裂缝控制研究
钢筋混凝土梁的变形与裂缝控制研究钢筋混凝土梁是建筑结构中最常见的构件之一，其承载能力和变形性能是结构安全和稳定的关键因素。
然而，在使用过程中，梁的变形和裂缝是不可避免的问题。
因此，本文将探讨如何控制钢筋混凝土梁的变形和裂缝。
一、钢筋混凝土梁的变形钢筋混凝土梁的变形是指在受力作用下，梁产生的形变。
梁的形变可分为弹性变形和塑性变形。
弹性变形是指受力后恢复原状的变形，而塑性变形是指受力后永久形变的变形。
梁的弹性变形主要受到材料的弹性模量、截面惯性矩和受力形式的影响。
而梁的塑性变形则主要受到受力形式和材料的强度等因素的影响。
为了控制钢筋混凝土梁的变形，我们需要从以下几个方面入手：1.梁的截面设计梁的截面设计是控制梁变形的重要手段之一。
在设计梁的截面时，需要考虑梁的受力形式、跨度、荷载等因素，确定合理的截面尺寸和钢筋配筋。
一般来说，梁的截面越大，其弹性变形越小，但也会增加建筑物的自重和成本。
因此，在满足结构强度和稳定性的前提下，应尽量控制梁的截面尺寸。
2.使用高强度混凝土在钢筋混凝土梁中使用高强度混凝土能够有效降低梁的变形。
由于高强度混凝土的弹性模量较大，因此其弹性变形较小。
此外，高强度混凝土的抗裂性能也较好，可以有效控制梁的裂缝。
3.采用预应力技术预应力技术是一种通过在梁中预先施加拉力来控制梁变形的技术。
在预应力技术中，钢筋混凝土梁的钢筋首先被拉伸，在此状态下浇筑混凝土，当混凝土硬化后，释放钢筋的拉力，使钢筋混凝土梁产生预应力。
预应力技术可以有效地控制梁的变形和裂缝，提高梁的承载能力和使用寿命。
二、钢筋混凝土梁的裂缝控制钢筋混凝土梁的裂缝是由于混凝土的收缩、温度变化、荷载变化等因素引起的。
裂缝会严重影响梁的承载能力和使用寿命，因此需要采取措施进行裂缝控制。
1.增加钢筋配筋增加钢筋配筋是控制梁裂缝的一种有效方法。
通过增加钢筋配筋，可以提高梁的抗弯强度和刚度，减小混凝土的应力集中程度，从而减少裂缝的产生。
但是，过度增加钢筋配筋会导致梁的变形增大，因此需要在结构强度和变形之间进行平衡。
钢筋混凝土梁的挠度控制与抗震研究
钢筋混凝土梁的挠度控制与抗震研究钢筋混凝土梁是建筑结构中常用的承载元件，其在抵抗外力和承载荷载时，起到了至关重要的作用。
然而，在长期使用和荷载作用下，梁可能会发生挠度，在极端情况下甚至会导致结构的崩溃。
因此，挠度控制与抗震研究对于保障建筑安全是至关重要的。
首先，钢筋混凝土梁的挠度控制是建筑设计中的一个重要问题。
在设计过程中，工程师需要根据梁的跨度、荷载类型和大小、支座条件等因素，合理确定梁的截面尺寸和钢筋配筋，以减小梁的挠度。
一般来说，采用适当的截面形状和钢筋配筋可有效控制梁的挠度。
此外，也可以通过增加梁的截面面积和刚度来增加其承载能力，减小挠度。
其次，抗震研究对于钢筋混凝土梁的挠度控制至关重要。
地震是一种巨大的外力作用，容易导致结构发生振动和变形，从而进一步导致结构的破坏。
为了提高梁的抗震性能，可以采用一些加强措施，比如在梁的两侧设置剪力墙、剪力筋等。
在设计过程中，需要根据地震活动区的地震作用参数，结合梁的截面形状和钢筋配筋，进行合理的抗震设计，以提高梁的抗震性能和挠度控制能力。
此外，注重施工质量对于梁的挠度控制也非常重要。
在梁的施工过程中，需要保证混凝土浇筑的质量，确保梁截面的尺寸和钢筋配筋的准确性。
同时，应注意混凝土的硬化过程，避免快速干燥和渗水，以免导致梁发生裂缝和变形。
此外，还需要注意梁与支座和墙体的连接情况，以确保梁能够正常受力，并能承受外力的作用。
最后，定期检测和维护对于梁的挠度控制和抗震研究也非常重要。
工程师应定期对建筑结构进行检测和评估，发现梁的挠度问题及时采取相应的措施进行修复和加固。
此外，也应定期对梁进行维护，清理梁上的杂物和雨水，以保持梁的良好状态。
总之，钢筋混凝土梁的挠度控制与抗震研究是建筑工程设计中必不可少的一环。
通过合理的设计、施工和维护，可以有效控制梁的挠度，并提高其抗震性能。
同时，也需要加强对梁的定期检测和维护，以确保建筑安全和结构的稳定。
在未来的工程设计和研究中，可以进一步完善相关理论和方法，提高钢筋混凝土梁的挠度控制和抗震性能，为建设更安全耐久的建筑结构提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土梁的研究
摘要：本文借助于数值模拟方法研究了钢筋混凝土梁在集中荷载作用下的受力状态。
通过分析得到的位移、应力图，清晰的反映了梁受力的全过程，并与实践吻合较好。
关键词：钢筋混凝土梁；数值模拟；应力
随着计算机的发展，数值模拟方法在工程领域得到了越来越广泛的应用。
数值模拟可以提供结构位移、应力、应变、混凝土屈服、钢筋塑性流动等信息，这些对于研究钢筋混凝土结构的性能和改进工程结构设计都有重要的意义。
1数值模拟的意义
对于钢筋混凝土构件，材料的非线性与几何非线性同时存在，试验方法存在一定的局限性，导致对钢筋混凝土构件的内部受力状态和破坏机理的研究不够深入。
混凝土是由水泥、水、砂和石子及各种掺合料硬化而成，是成分复杂、性能多样的建筑材料。
长期以来，人们用线弹性理论来分析钢筋混凝土结构的应力或内力，而以极限状态的设计方法确定构件的承载能力。
这种方法往往是基于大量的试验数据基础上的经验公式，虽然能够反映钢筋混凝土构件的非弹性性能1]，但是在使用上存在局限性，也缺乏系统的理论性。
随着计算机的发展，有限元法在工程领域得到了越来越广泛的应用。
随着计算机的普及和完善，运用数值模拟方法检验和代替部分试验，具有节约成本、方便等有点。
2钢筋混凝土梁的模拟分析
2.1模型建立
以钢筋混凝土梁为例进行模拟分析：梁长6米，高取为500mm，截面宽度去为300mm，在跨中施加集中荷载20kN，梁左端施加可动铰支座约束，右端施加固定铰支座约束。
2.2位移图
受力前的图形为图2中的边框线，梁在集中力荷载作用下的位移图为图2.2中的实体。
在集中荷载的作用下，以梁跨中间的位置向下弯曲最为明显，越到两端位移越小，直至为零，这与假设的边界约束条件相一致。
2.3应力图
从图中可以看出，梁受力后跨中截面部分的应力最大2]。
随着荷载的逐步加大跨中部分的应力变成红色，表明此处为梁的受力薄弱环节，在结构设计和施工中此处都应该加强措施以保证梁构件的安全。
3结语
数值模拟方法以其自身强大的优势，在一定程度可以起到辅助和代替部分试验的重要作用。
在今后的发展研究中，随着数值模拟理论的不断进步，它必将会为工程实践提供准确的理论依据。
参考文献：
1]江见鲸,陆新征,叶列平.混凝土结构有限元分析M].北京:清华大学出版社,2005.
2]TianhuHe,MingzhiGuan.FiniteElementMethodtoaGeneralizedTwo-dimensionalThermo-elasticPr oblemwithThermalRelaxation,ProceedingsoftheThirdInternationalConferenceonMechanicalEngin eeringandMechanics,Vol1,Beijing,P.R.China,Oct.21-23:278-283.。
