工程测量实验指导书摘要:一、实验目的二、实验原理三、实验仪器与设备四、实验步骤1.准备工作2.测量过程3.数据处理与分析五、实验报告要求六、注意事项正文:【实验目的】本实验旨在使学生掌握工程测量的基本原理和方法,熟练使用测量仪器,培养学生的动手能力和实际操作技能。

【实验原理】工程测量是研究和应用测量理论与技术,对各种工程项目的几何形状、大小、位置及物理特性进行测量、描述和评价的一门学科。

实验中将涉及到测量误差的计算与分析,以及全站仪、经纬仪、水准仪等测量仪器的使用。

【实验仪器与设备】1.全站仪2.经纬仪3.水准仪4.测距仪5.测量标尺6.其他辅助工具【实验步骤】【准备工作】1.检查实验仪器,确保仪器状态良好,功能正常。

2.熟悉实验流程,了解各步骤的操作要点。

3.确定实验场地,做好安全措施。

【测量过程】1.使用经纬仪进行角度测量。

2.使用水准仪进行高差测量。

3.使用全站仪进行距离测量。

4.记录测量数据,整理测量成果。

【数据处理与分析】1.计算测量误差,分析误差来源。

2.对测量数据进行处理,得出最终测量结果。

3.分析实验过程中存在的问题,提出改进措施。

【实验报告要求】1.详细记录实验过程,包括测量数据、计算过程和分析结果。

2.绘制实验成果图,清晰展示测量结果。

3.撰写实验报告,对实验过程和结果进行总结,并提出建议。

【注意事项】1.严格遵守实验纪律,确保实验安全。

2.爱护实验仪器,正确使用和存放。

3.注重实际操作,培养良好的动手能力。

工程测量cad课程设计

工程测量cad课程设计

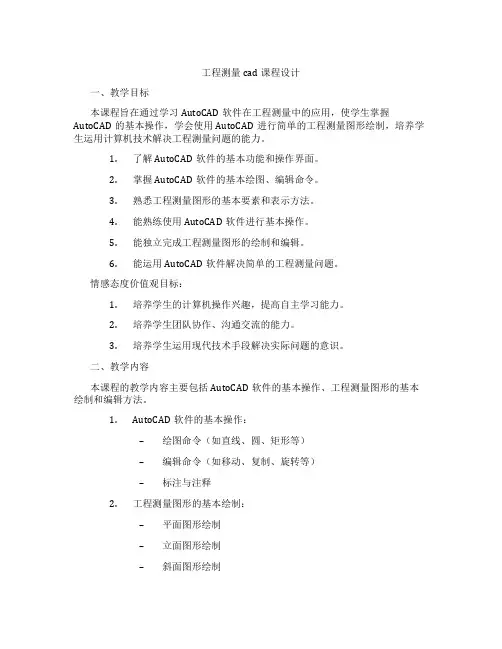

工程测量cad课程设计一、教学目标本课程旨在通过学习AutoCAD软件在工程测量中的应用,使学生掌握AutoCAD的基本操作,学会使用AutoCAD进行简单的工程测量图形绘制,培养学生运用计算机技术解决工程测量问题的能力。
