有限元习题及答案
有限元习题与答案
习题2.1 解释如下的概念：应力、应变，几何方程、物理方程、虚位移原理。
解 ○1应力是某截面上的应力在该处的集度。
○2 应变是指单元体在某一个方向上有一个ΔU 的伸长量，其相对变化量就是应变。
X U Xx ∆∆=ε表示在x 轴的方向上的正应变，其包括正应变和剪应变。
○3几何方程是表示弹性体内节点的应变分量与位移分量之间的关系，其完整表示如下：Txz yz xy z y x x w z u zv y w y u x v z w y vx u x w z u z v y w y u x v z w y v x u ⎥⎦⎤⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=γγγεεεε○4物理方程：表示应力和应变关系的方程某一点应力分量与应变分量之间的关系如下：⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=666564636261565554535251464545434241363534333231262524232221161514131211αααααααααααααααααααααααααααααααααααατττσσσσxz yz xy z y x ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡xz yz xy zz yy xx γγγεεε○5虚位移原理：在弹性有一虚位移情况下，由于作用在每个质点上的力系，在相应的虚位移上虚功总和为零，即为：若弹性体在已知的面力和体力的作用下处于平衡状态，那么使弹性体产生虚位移，所有作用在弹性体上的体力在虚位移上所做的工就等于弹性体所具有的虚位能。
2.2说明弹性体力学中的几个基本假设。
○1 连续性假设：就是假定整个物体的体积都被组成该物体的介质所填满，不存在任何间隙。
有限元试题及答案
有限元试题及答案一、选择题1.有限元分析是一种利用计算机数值方法进行结构分析的方法，下面哪个说法是正确的？A. 有限元分析对结构的约束条件没有要求B. 有限元分析只适用于静力分析C. 有限元分析可以用来研究结构的动力响应D. 有限元分析的计算结果一定是精确的答案：C2.有限元法的基本步骤包括以下几个环节：I. 离散化II. 单元划分III. 节点连接IV. 计算材料性质V. 施加边界条件VI. 构建刚度矩阵和载荷向量VII. 求解节点位移和应力VIII. 后处理与结果分析请问选择项中正确的顺序是：A. IV – I – II – III – V – VI – VII – VIIIB. I – II – III – IV – V – VI – VII – VIIIC. II – III – V – IV – VI – I – VII – VIIID. I – III – II – IV – V – VI – VII – VIII答案：B3.在有限元分析中，单元是指将结构划分为有限个小单元来近似表示结构的方法。
下面哪个选项给出了常用的结构单元类型？A. 三角形单元，四面体单元，六面体单元B. 矩形单元，六面体单元，圆形单元C. 圆形单元，矩形单元，六面体单元D. 四面体单元，矩形单元，三角形单元答案：D二、填空题1.有限元分析中，刚度矩阵的计算需要根据单元的_________和材料的_________计算得到。
答案：几何形状，物理性质2.有限元法最常用的数学插值函数是_________函数。
答案：形函数3.在有限元分析中，自由度是指结构中的每个_________未知量。
答案：位移三、计算题1.给定如图所示的二维结构，使用有限元法进行分析。
假设结构材料为线性弹性材料，其杨氏模量为200 GPa，泊松比为0.3。
结构整体尺寸为5m x 3m，单元尺寸为1m x 1m。
分析载荷为2000 N，施加在结构的中心节点上。
有限元复习题及答案
1.两种平面问题的根本概念和根本方程；答：弹性体在满足一定条件时，其变形和应力的分布规律可以用在某一平面内的变形和应力的分布规律来代替，这类问题称为平面问题。
平面问题分为平面应力问题和平面应变问题。
平面应力问题设有张很薄的等厚薄板，只在板边上受到平行于板面并且不沿厚度变化的面力，体力也平行于板面且不沿厚度变化。
由于平板很薄，外力不沿厚度变化，因此在整块板上有：，，剩下平行于XY面的三个应力分量未知。
平面应变问题设有很长的柱体，支承情况不沿长度变化，在柱面上受到平行于横截面而且不沿长度变化的面力，体力也如此分布。
平面问题的根本方程为：平衡方程几何方程物理方程〔弹性力学平面问题的物理方程由广义虎克定律得到〕•平面应力问题的物理方程平面应力问题有•平面应变问题的物理方程平面应变问题有在平面应力问题的物理方程中，将E替换为、替换为，可以得到平面应变问题的物理方程；在平面应变问题的物理方程中，将E替换为、替换为，可以得到平面应力问题的物理方程。
2弹性力学中的根本物理量和根本方程；答：根本物理量有：空间弹性力学问题共有15个方程，3个平衡方程，6个几何方程，6个物理方程。
其中包括6个应力分量，6个应变分量，3个位移分量。
平面问题共8个方程，2个平衡方程，3个几何方程，3个物理方程，相应3个应力分量，3个应变分量，2个位移分量。
根本方程有：1.平衡方程及应力边界条件：平衡方程：边界条件：2.几何方程及位移边界条件：几何方程：边界条件：3.物理方程:3.有限元中使用的虚功方程。
对于刚体，作用在其上的平衡力系在任意虚位移上的总虚功为0，这就是刚体的平衡条件，或者称为刚体的虚功方程。
对于弹性变形体，其虚位移原理为：在外力作用下处于平衡的弹性体，当给予物体微小的虚位移时，外力的总虚功等于物体的总虚应变能。
设想一处于平衡状态的弹性体发生了任意的虚位移,相应的虚应变为,作用在微元体上的平衡力系有〔X,Y,Z〕和面力。
外力的总虚功为实际的体力和面力在虚位移上所做的功，即：在物体产生微小虚变形过程中，整个弹性体内应力在虚应变上所做的功为总虚应变能，即：其中为弹性体单位体积内的应力在相应的虚应变上做的虚功，由此得到虚功方程：4.节点位移，单元位移及它们的关系。
[精选]有限元考试试题及答案——第一组资料
![[精选]有限元考试试题及答案——第一组资料](https://img.taocdn.com/s3/m/020e6af5dd3383c4bb4cd2cd.png)
有限元考试试题及答案一、简答题（5道，共计25 分）。
1. 有限单元位移法求解弹性力学问题的基本步骤有哪些？（5 分）答：（1）选择适当的单元类型将弹性体离散化；（2）建立单元体的位移插值函数；（3）推导单元刚度矩阵；（4）将单元刚度矩阵组装成整体刚度矩阵；（5）代入边界条件和求解。
2. 在划分网格数相同的情况下，为什么八节点四边形等参数单元精度大于四边形矩形单元？（5 分）答：在对于曲线边界的边界单元，其边界为曲边，八节点四边形等参数单元边上三个节点所确定的抛物线来代替原来的曲线，显然拟合效果比四边形矩形单元的直边好。
3. 轴对称单元与平面单元有哪些区别？（5 分）答：轴对称单元是三角形或四边形截面的空间的环形单元，平面单元是三角形或四边形平面单元；轴对称单元内任意一点有四个应变分量，平面单元内任意一点非零独立应变分量有三个。
4. 有限元空间问题有哪些特征？（5 分）答：（1）单元为块体形状。
常用单元：四面体单元、长方体单元、直边六面体单元、曲边六面体单元、轴对称单元。
（2）结点位移3 个分量。
（3）基本方程比平面问题多。
3 个平衡方程，6 个几何方程，6 个物理方程。
5. 简述四节点四边形等参数单元的平面问题分析过程。
（5）分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2 ）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3 ）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
二、论述题（3 道, 共计30 分）。
1. 简述四节点四边形等参数单元的平面问题分析过程。
（10 分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
(完整版)有限元考试试题及答案
e an dAl l t h i ng si nt he i rb ei n ga re go o2. 如图2所示，有一正方形薄板，沿对角承受压力作用，厚度t=1m ，载荷F=20KN/m ，设泊松比µ=0，材料的弹性模量为E ，试求它的应力分布。
（15分）图23. 图示结点三角形单元的124边作用有均布侧压力q ，单元厚度为t ，求单元的等效结点荷载。
图3图1一、简答题1. 答：1）合理安排单元网格的疏密分布2）为突出重要部位的单元二次划分3）划分单元的个数4）单元形状的合理性5）不同材料界面处及荷载突变点、支承点的单元划分6）曲线边界的处理，应尽可能减小几何误差7）充分利用结构及载荷的对称性，以减少计算量2. 答：形函数应满足的三个条件：a.必须能反映单元的刚体位移，就是位移模式应反映与本单元形变无关的由其它单元形变所引起的位移。
b.能反映单元的常量应变，所谓常量应变，就是与坐标位置无关，单元内所有点都具有相同的应变。
当单元尺寸取小时，则单元中各点的应变趋于相等，也就是单元的形变趋于均匀，因而常量应变就成为应变的主要部分。
c.尽可能反映位移连续性；尽可能反映单元之间位移的连续性，即相邻单元位移协调。
3. 答：含义：所谓的等参数单元，就是在确定单元形状的插值函数和确定单元位移场的插值函数中采用了完全相同的形函数。
意义：构造出一些曲边地高精度单元，以便在给定地精度下，用数目较少地单元，解决工程实际地具体问题。
4. 答：有限单元法是基于变分原理的里兹（Ritz）法的另一种形式，从而使里兹法分析的所有理论基础都适用子有限单元法，确认了有限单元法是处理连续介质问题的一种普遍方法．利用变分原理建立有限元方程和经典里兹法的主要区别是有限单元法假设的近似函数不是在全求解域而是在单元上规定的，面且事先不要求满足任何边界条件，因此它可以用来处理很复杂的连续介质问题。
有nl⎥⎦⎤⎢⎣⎡5.0025.025.011212－－－＝＝E k k ⎥⎦⎤⎢⎣⎡5.0025.0011313－＝＝E k k ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡5.125.025.05.125.0005.05.00025.075.025.025.075.032222212222E E E E k k k k ＋＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---5.025.025.0125.025.005.025.0025.05.032312323E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡---5.0025.025.022424E k k ＝＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡025.025.00025.0000025.0032522525E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.15.00025.075.025.025.075.025.0005.043333313333E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---125.025.05.05.0025.025.05.025.0025.043533535E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡0025.0043636E k k ＝＝⎥⎦⎤⎢⎣⎡75.025.025.075.024444E k k ＝＝⎥⎦⎤⎢⎣⎡---25.0025.05.024545E k k ＝＝ ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.175.025.025.075.05.00025.025.0005.045535525555E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡---25.0025.05.045656E k k ＝＝⎥⎦⎤⎢⎣⎡25.0005.046666E k k ＝＝把上面计算出的，…，对号入座放到总刚矩阵中去，于是得到11k 66k []K的具体表达式。

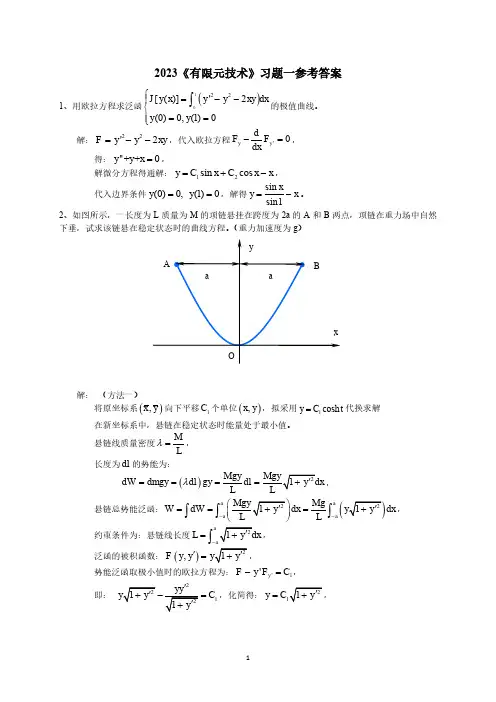

有限元方法例题解答
2023《有限元技术》习题一参考答案1、用欧拉方程求泛函()1022[()]'2(0)0,(1)0J y x y y xy dx y y ⎧=--⎪⎨⎪==⎩⎰的极值曲线。
解：22'2F y y xy =--，代入欧拉方程'0y y dF F dx-=， 得：''++0y y x =，解微分方程得通解：12sin cos y C x C x x =+-，代入边界条件(0)0,(1)0y y ==，解得sin sin1xy x =-。
2、如图所示，一长度为L 质量为M 的项链悬挂在跨度为2a 的A 和B 两点，项链在重力场中自然下垂，试求该链悬在稳定状态时的曲线方程。
（重力加速度为g ）解： （方法一）将原坐标系(),x y 向下平移1C 个单位(),x y ，拟采用1cosh y C t =代换求解 在新坐标系中，悬链在稳定状态时能量处于最小值。
悬链线质量密度MLλ=， 长度为dl 的势能为：()Mgy dW dmgy dl gy dl L λ====，悬链总势能泛函：(a a a a Mg W dW dx dx L --===⎰⎰⎰，约束条件为：悬链线长度aL -=⎰，泛函的被积函数：(),F y y '=，势能泛函取极小值时的欧拉方程为：'1'y F y F C -=， 即：21C -=，化简得：y C =于是：dx =x =，令1cosh y C t =（在新坐标系下才能作此代换），得：1sinh sinh dy C tdt t =⎧=，代入x =，得112x C dt C t C ==+⎰所以，21x C t C -=，21cosh cosh x C t C ⎛⎫-= ⎪⎝⎭回代1cosh y C t =得：211cosh x C y C C ⎛⎫-= ⎪⎝⎭，曲线关于y 轴对称得20C =，1C由悬链线长度112sinhaaL C C -==⎰给出， 故新坐标系下所求曲线方程为11cosh x y C C ⎛⎫=⎪⎝⎭， 1C 由11sinh 2L aC C =确定。
有限元试题及答案
有限元试题及答案一、选择题1. 有限元法是一种数值方法，主要用于求解什么类型的数学问题？A. 线性代数方程B. 微分方程C. 积分方程D. 偏微分方程答案：D2. 在有限元分析中，以下哪项不是网格划分的基本原则？A. 网格应尽量均匀B. 网格应避免交叉C. 网格应尽量小D. 网格应适应几何形状答案：C3. 有限元方法中，单元的局部刚度矩阵可以通过以下哪种方式获得？A. 直接积分B. 矩阵乘法C. 线性插值D. 经验公式答案：A二、填空题1. 有限元方法中，______ 是指将连续的域离散化成有限数量的小单元。
答案：离散化2. 在进行有限元分析时，______ 是指在单元内部使用插值函数来近似求解场变量。
答案：近似3. 有限元法中，______ 是指在单元边界上满足的连续性条件。
答案：边界条件三、简答题1. 简述有限元法的基本步骤。
答案：有限元法的基本步骤包括：（1）定义问题域；（2）离散化问题域，生成网格；（3）为每个单元定义局部坐标系和形状函数；（4）组装全局刚度矩阵和载荷向量；（5）施加边界条件；（6）求解线性代数方程；（7）提取结果并进行后处理。
2. 描述有限元分析中的单元类型有哪些，并简述每种单元的特点。
答案：常见的单元类型包括：（1）一维单元，如杆单元和梁单元，特点是沿一个方向传递力；（2）二维单元，如三角形和四边形单元，特点是在平面内传递力；（3）三维单元，如四面体和六面体单元，特点是在空间内传递力。
每种单元都有其特定的形状函数和刚度矩阵。
四、计算题1. 给定一个简单的一维弹性杆问题，其长度为L，两端固定，中间施加集中力P。
使用有限元法求解该杆的位移和应力分布。
答案：首先，将杆离散化为一个单元。
使用一维杆单元的局部刚度矩阵和形状函数，可以推导出全局刚度矩阵。
然后，施加边界条件，即杆的两端位移为零。
最后，将集中力P转换为等效节点载荷，求解线性代数方程，得到节点位移。
应力可以通过位移和杆的截面特性计算得出。
完整版有限元法课后习题答案
1、有限元是近似求解一般连续场问题的数值方法2、有限元法将连续的求解域离散为假设干个子域,得到有限个单元,单元和单元之间用节点连接3、直梁在外力的作用下,横截面的内力有剪力和弯矩两个.4、平面刚架结构在外力的作用下横截面上的内力有轴力、剪力、弯矩.5、进行直梁有限元分析,平面刚架单元上每个节点的节点位移为挠度和转角6、平面刚架有限元分析,节点位移有轴向位移、横向位移、转角 .7、在弹性和小变形下,节点力和节点位移关系是线性关系.8、弹性力学问题的方程个数有15个,未知量个数有15个.9、弹性力学平面问题方程个数有8,未知数8个.10、几何方程是研究应变和位移之间关系的方程11、物理方程是描述应力和应变关系的方程12、平衡方程反映了应力和体力之间关系的13、把经过物体内任意一点各个截面上的应力状况叫做一点的应力状态14、9形函数在单元上节点上的值 ,具有本点为_1_.它点为零的性质,并且在三角形单元的任一节点上,三个行函数之和为_1_15、形函数是三角形单元内部坐标的线性函数他反映了单元的位移状态16、在进行节点编号时,同一单元的相邻节点的号差尽量小.17、三角形单元的位移模式为_线性位移模式_-18、矩形单元的位移模式为双线性位移模式19、在选择多项式位移模式的阶次时,要求_所选的位移模式应该与局部坐标系的方位无关的性质为几何各向同性20、单元刚度矩阵描述了节点力和节点位移之间的关系21、矩形单元边界上位移是连续变化的1.诉述有限元法的定义答：有限元法是近似求解一般连续场问题的数值方法2.有限元法的根本思想是什么答：首先,将表示结构的连续离散为假设干个子域,单元之间通过其边界上的节点连接成组合体.其次,用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量.3.有限元法的分类和根本步骤有哪些答：分类：位移法、力法、混合法；步骤：结构的离散化,单元分析,单元集成,引入约束条件,求解线性方程组,得出节点位移.4.有限元法有哪些优缺点答：优点：有限元法可以模拟各种几何形状复杂的结构,得出其近似解；通过计算机程序,可以广泛地应用于各种场合；可以从其他CAD软件中导入建好的模型；数学处理比较方便, 对复杂形状的结构也能适用；有限元法和优化设计方法相结合,以便发挥各自的优点.缺点：有限元计算,尤其是复杂问题的分析计算, 所消耗的计算时间、内存和磁盘空间等计算资源是相当惊人的. 对无限求解域问题没有较好的处理方法. 尽管现有的有限元软件多数使用了网络自适应技术, 但在具体应用时,采用什么类型的单元、多大的网络密度等都要完全依赖适用者的经验.5.梁单元和平面钢架结构单元的自由度由什么确定答：由每个节点位移分量的总和确定6.简述单元刚度矩阵的性质和矩阵元素的物理意义答：单元刚度矩阵是描述单元节点力和节点位移之间关系的矩阵单元刚度矩阵中元素aml的物理意义为单元第L个节点位移分量等于1,其他节点位移分量等于0时,对应的第m个节点力分量.7.有限元法根本方程中的每一项的意义是什么P14答：Q——整个结构的节点载荷列阵〔外载荷、约束力〕；整个结构的节点位移列阵；结构的整体刚度矩阵,又称总刚度矩阵.8.位移边界条件和载荷边界条件的意义是什么答：由于刚度矩阵的线性相关性不能得到解,引入边界条件,使整体刚度矩阵求的唯一解.9.简述整体刚度矩阵的性质和特点P14答：对称性；奇异性；稀疏性；对角线上的元素恒为正.10简述整体坐标的概念P25答：在整体结构上建立的坐标系叫做整体坐标,又叫做统一坐标系.11.简述平面钢架问题有限元法的根本过程答：1〕力学模型确实定,2〕结构的离散化,3〕计算载荷的等效节点力,4〕计算各单元的刚度矩阵,5〕组集整体刚度矩阵,6〕施加边界约束条件,7〕求解降价的有限元根本方程, 8〕求解单元应力,9〕计算结果的输出.12.弹性力学的根本假设是什么.答：连续性假定,弹性假定,均匀性和各向同性假定,小变形假定,无初应力假定.13.弹性力学和材料力学相比,其研究方法和对象有什么不同.答：研究对象：材料力学主要研究杆件,如柱体、梁和轴,在拉压、剪切、弯曲和扭转等作用下的应力、形变和位移.弹性力学研究各种形状的弹性体,除杆件外,还研究平面体、空间体,板和壳等.因此,弹性力学的研究对象要广泛得多.研究方法：弹性力学和材料力学既有相似之外,又有一定区别.弹性力学研究问题,在弹性体区域内必须严格考虑静力学、几何学和物理学三方面条件,在边界上严格考虑受力条件或约束条件,由此建立微分方程和边界条件进行求解,得出较精确的解答.而材料力学虽然也考虑这几方面的条件,但不是十分严格的,材料力学只研究和适用于杆件问题. 14.简述圣维南原理. 答；把物体一小局部上的面力变换为分布不同但静力等效的面力,但影响近处的应力分量, 而不影响远处的应力.“局部影响原理〞15.平面应力问题和平面应变问题的特点和区别各是什么试各举出一个典型平面应力和平面应变的问题的实例.答：平面应力问题的特点：长、宽尺寸远大于厚度,沿板面受有平行板的面力,且沿厚度均匀分布,体力平行于板面且不沿厚度变化,在平板的前后外表上无外力作用平面应变问题的特点：Z向尺寸远大于x、y向尺寸,且与z轴垂直的各个横截面尺寸都相同,受有平行于横截面且不沿z向变化的外载荷,约束条件沿z向也不变,即所有内在因素的外来作用都不沿长度变化.区别：平面应力问题中z方向上应力为零,平面应变问题中z方向上应变为零、应力不为零.举例：平面应力问题等厚度薄板状弹性体,受力方向沿板面方向,荷载不沿板的厚度方向变化,且板的外表无荷载作用.平面应变问题一一水坝用于很长的等截面四柱体,其上作用的载荷均平行于横截面,且沿柱长方向不变法.16.三角形常应变单元的特点是什么矩形单元的特点是什么写出它们的位移模式.答：三角形单元具有适应性强的优点,较容易进行网络划分和逼近边界形状,应用比较灵活.其缺点是它的位移模式是线性函数,单元应力和应变都是常数,精度不够理想.矩形单元的位移模式是双线性函数,单元的应力、应变式线性变化的,具有精度较高, 形状规整,便于实现计算机自动划分等优点,缺点是单元不能适应曲线边界和斜边界,也不能随意改变大小,适用性非常有限.17.写出单元刚度矩阵表达式、并说明单元刚度与哪些因素有关.答：单元刚度矩阵与节点力坐标变换矩阵,局部坐标系下的单元刚度矩阵,节点位移有关的坐标变换矩阵.18.如何由单元刚度矩阵组建整体刚度矩阵〔叠加法〕答：〔1〕把单元刚度矩阵扩展成单元奉献矩阵 ,把单元刚度矩阵中的子块按其在整体刚度矩阵中的位置排列, 空白处用零子块填充.〔2〕把单元的奉献矩阵的对应列的子块相叠加, 即可得出整体刚度矩阵 .19.整体刚度矩阵的性质.答：〔1〕整体刚度矩阵中每一列元素的物理意义为：欲使弹性体的某一节点沿坐标方形发生单位为移,而其他节点都保持为零的变形状态,在各节点上所需要施加的节点力；〔2〕整体刚度矩阵中的主对角元素总是正的；〔3〕整体刚度矩阵是一个对称阵；〔4〕整体刚度矩阵式一个呈带状分布的稀疏性矩阵.〔5〕整体刚度矩阵式一个奇异阵,在排除刚体位移后,他是正定阵.20.简述形函数的概念和性质.答：形函数的性质有：〔1〕形函数单元节点上的值,具有“本点为一、他点为零〞的性质；〔2〕在单元的任一节点上,三角函数之和等于1; 〔3〕三角形单元任一一条边上的形函数,仅与该端点节点坐标有关,而与另外一个节点坐标无关；〔4〕型函数的值在0〜1之间变换.21.结构的网格划分应注意哪些问题 .如何对其进行节点编号.才能使半带宽最小.P50, P8相邻节点的号差最小答：一般首选三角形单元或等参元.对平直边界可选用矩形单元,也可以同时选用两种或两种以上的单元.一般来说,集中力,集中力偶,分布在和强度的突变点,分布载荷与自由边界的分界点,支撑点都应该取为节点,相邻节点的号差尽可能最小才能使半带宽最小22.为了保证解答的收敛性,单元位数模式必须满足什么条件答：〔1〕位移模式必须包含单元刚体位移；〔2〕位移模式必须包含单元的常应变；〔3〕位移模式在单元内要连续,且唯一在相邻单元之间要协调.在有限单元法中,把能够满足条件1和条件2的单元称为完备单元,把满足条件3的单元叫做协调单元或保续单元.23有限元分析求得的位移解收敛于真实解得下界的条件.答：1.位移模式必须包含单元的刚体位移,2.位移模式必须包含单元的常应变,3.位移模式在单元内要连续,且位移在相邻单元之间要协调.24.简述等参数单元的概念.答：坐标变换中采用节点参数的个数等于位移模式中节点参数的个数,这种单元称为等参单元.25.有限元法中等参数单元的主要优点是什么答：1〕应用范围广.在平面或空间连续体,杆系结构和板壳问题中都可应用.2〕将不规那么的单元变化为规那么的单元后,易于构造位移模式.3〕在原结构中可以采用不规那么单元,易于适用边界的形状和改变单元的大小.4〕可以灵活的增减节点,容易构造各种过度单元.5〕推导过程具有通用性.一维,二维三维的推导过程根本相同.26.简述四节点四边形等参数单元的平面问题分析过程.答：〔1〕通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元,并选取单元的唯一模式；〔2〕通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；〔3〕将四节点四边形等参数单元的位移模式代入平面问题的几何方程,得到单元应变分量的计算式,再将单元应变代入平面问题的物理方程,得到平面四节点等参数单元的应力矩阵〔4〕用虚功原理球的单元刚度矩阵,,最后用高斯积分法计算完成.27.为什么等参数单元要采用自然坐标来表示形函数为什么要引入雅可比矩阵答：简化计算得到形函数的偏导关系.28. ANSYS软件主要包括哪些局部各局部的作用是什么答：1.前处理模块：提供了一个强大的实体建模及网络划分工具,用户可以方便地构造有限元模型.2.分析计算模块：包括结构分析、流体力学分析、磁场分析、声场分析、压电分析以及多种物理场的耦合分析,可以模拟多种物理介质的相互作用,具有灵敏度分析及优化分析水平.3.后处理模块：可将计算后果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示等图形方式显示出来,也可将计算结果以图表、曲线形式显示出来或输出.29. ANSYS软件提供的分析类型有哪些答：结构静力分析、机构动力分析、结构非线性分析、动力学分析、热分析、流体力学分析、电磁场分析、声场分析、压电分析.30.简述ANSYS软件分析静力学问题的根本流程.答：1.前处理器：1〕定义单元类型,2〕定义实常数,3〕定义材料属性,4〕创立实体几何模型,5〕划分网络；2.求解器：1〕定义分析类型,2〕施加载荷和位移约束条件,3〕求解；三角形三节点单元的位移是连续的,应变和应力在单元内是常数,因而其相邻单元将具有不同的应力和应变,即在单元的公共边界上和应变的值将会有突变.矩形单元的边界上,位移是线性变化的,显然,在两个相邻矩形单元的公共边界上,其位移是连续的.节点的选用原那么：一般说,集中力、集中力偶、分布载荷强度的突变点、分布载荷与自由边界的分界点、支承点都能赢取为节点.单元的划分原那么：〔1〕划分单元的数目,视要求的计算精度和计算机的性能而定.〔2〕单元的大小,可根据部位的不同而有所不同.1、试述街节点力和节点载荷的区别.节点力是单元与节点之间的作用力；如果取整个结构为研究对象,节点力为内力,节点载荷是作用在节点上的外载荷.2、试述求整体刚度矩阵的两种方法.分别建立各节点的平衡方程式,写成矩阵形式,可求得整体刚度矩阵；将各单元刚度矩阵按规律叠加,也可得整体刚度矩阵.3、平面问题中划分单元的数目是否越多越好不是越多越好.划分单元的数目,视要求的计算精度和计算机的性能而定.随着单元数目的接连多,有限元解逐步逼近于真实解,但是,单元数目接连加,刚求解的有限元线性方程组的数目接连多, 需要占用更多的计算机内存资源,求解时间接连长,所以,在计算机上进行有限元分析时,还要考虑计算机的性能.单元数过多并不经济.4、写出单元刚度矩阵的表达式,并说明单元刚度与那些因素有关[B]-单元应变矩阵,[D]-弹性矩阵,t-厚度〕单元刚度矩阵取决于单元的大小、方向、和弹性常数,而与单元的位置无关,即不随单元或坐标轴的平移而改变.5、选择多项式为单元的位移模式时,除了要满足单元的完备性和协调性要求,还须考虑什么因素还须考虑两个因素：1、所选的位移模式应该与局部坐标系的方位无关,即几何各向同性. 2、多项式位移模式中的项数必须等于或稍大于单元边界上的外节点的自由度数,通常取多项式的项数与单元的外节点的自由度数想等.。
有限元试题及答案[1]
![有限元试题及答案[1]](https://img.taocdn.com/s3/m/124aad996bec0975f465e211.png)
一、如图所示的1D 杆结构，试用取微单元体的方法建立起全部基本方程和边界条件，并求出它的所有解答。
注意它的弹性模量为E 、横截面积A解：如图1.1所示的1D 杆结构，其基本变量为 位移 x u 应变 x ε 应力 x σ取微单元体Adx ，其应力状态如图1.2，由泰勒展开式知()⋅⋅⋅⋅⋅+∂∂+⋅∂∂+=+22221dx x dx x dx x x x x σσσσ略去2阶以上的商阶微量知()dx xdx x xx ⋅∂∂+=+σσσ 由力的平衡知0=∑i x ：0=-⎪⎭⎫ ⎝⎛∂∂+A A dx x x x x σσσ即力的平衡方程为：⋅⋅⋅⋅=0dxd xσ① 位移由图1.3知（泰勒展开，略去商阶微量）()dx xu u dx x u xx ⋅∂∂+=+ dxu dxdxdx u dx x uu ABABB A xx x x x ∂=-+-∂∂+=-=∴)(''ε应变 即几何方程为：⋅⋅⋅⋅=dxdu xx ε② 根据虎克定律知⋅⋅⋅⋅⋅⋅⋅=⋅=dxdu E E xx x εσ③ 由①、②、③知该1D 杆的基本方程为⎪⎪⎪⎩⎪⎪⎪⎨⎧====dx du E E dx du dx d x x xx xxεσεσ0 在节点1时位移：00==x x u 在节点2时应力：APlx x==σ即其边界条件为00==x x u on u SAPlx x==σ on P S 由①式知⋅⋅⋅⋅⋅=0c x σ ④ ④代入③解得：dxdu Ec x=0 ⋅⋅⋅⋅⋅⋅⋅+=10c x Ec u x ⑤ 0c 、1c 为待定系数结合边界条件知⎪⎪⎩⎪⎪⎨⎧==+A P c c x Ec 010解知得APc =0，01=c ∴⎪⎪⎪⎩⎪⎪⎪⎨⎧==⋅==EA P E x EA P u A P x xx x σεσ二、设平面问题中的应力问题y a x a a x 321++=σy a x a a y 654++=σ y a x a a xy 987++=τ其中i a （1、2、………9）为常数，令所有体积力为零，对下面特殊情况说明平衡是否满足？为什么？或者i a 之间有什么关系才满足平衡。
有限元习题及答案
（a）
（b）
（c）
(a)单元间没有考虑节点相联 (b)网格形状太差，单元边长相差太大 (c)没有考虑对称性，单元边长相差太大
3、分别指出图示平面结构划分为什么 单元？有多少个节点？多少个自由度？
（a）桁架结构模型
• 划分为杆单元， 8个节点，12个自由度
（b）钢架结构模型
划分为平面梁单元，8个 节点，15个自由度
所以
F B B EAl
T
K
(2)
故
K B B EAl
T
将[B]值代入(2)式得
1 1 1 K 1 l 1 l
1 EAl
完毕
EA l
1 1
1 1
11
（c）混凝土梁结构
平面四节点，四边形单 元，8个节点，13个自由 度
（d）水坝模型
平面三角形单元，29个 节点，38个自由度
4、什么是平面应力问题？什么是平面应变 问题？举例说明
平面应力问题： 若物体的某一方向的尺寸较另外两个方向的小得多， 即为一等厚平板，且在平板的边界有平行于平面切沿 厚度方向均匀分布的面力，则此类问题可简化为平面 应力问题。 y 如一方形薄板边 y 上作用有分 布面力： b z x 连杆 a
2
1
x )
2
u1 )
2
(u 1 u
2
u
1
2
x
2
1 l
(x x
)u 1 )
1 l
( x1 x )u
2
1 (x x l
2
1
u1 ( x1 x ) l u 2
有限元考试试题及答案——第一组
有限元考试试题及答案一、简答题（5道，共计25分）。
1.有限单元位移法求解弹性力学问题的基本步骤有哪些？（5分）答：（1）选择适当的单元类型将弹性体离散化；（2）建立单元体的位移插值函数；（3）推导单元刚度矩阵；（4）将单元刚度矩阵组装成整体刚度矩阵；（5）代入边界条件和求解。
2. 在划分网格数相同的情况下，为什么八节点四边形等参数单元精度大于四边形矩形单元？（5分）答：在对于曲线边界的边界单元，其边界为曲边，八节点四边形等参数单元边上三个节点所确定的抛物线来代替原来的曲线，显然拟合效果比四边形矩形单元的直边好。
3.轴对称单元与平面单元有哪些区别？（5分）答：轴对称单元是三角形或四边形截面的空间的环形单元，平面单元是三角形或四边形平面单元；轴对称单元内任意一点有四个应变分量，平面单元内任意一点非零独立应变分量有三个。
4.有限元空间问题有哪些特征？（5分）答：（1）单元为块体形状。
常用单元：四面体单元、长方体单元、直边六面体单元、曲边六面体单元、轴对称单元。
（2）结点位移3个分量。
（3）基本方程比平面问题多。
3个平衡方程，6个几何方程，6个物理方程。
5.简述四节点四边形等参数单元的平面问题分析过程。
（5）分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
二、论述题（3道,共计30分）。
1. 简述四节点四边形等参数单元的平面问题分析过程。
（10分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
有限元试题和答案
一。
简答题：1.轴对称体上作用正对称形式的载荷时，沿坐标,,r z θ的三个分量(,,)r P r z θ，z (,,)P r z θ和(,,)P r z θθ有何特点？（P85）(,,)r P r z θ和z (,,)P r z θ是偶函数，傅里叶级数展开式中不含sin k θ，(,,)P r z θθ是奇函数，傅里叶级数展开式中不含cos k θ。
2.某单元的节点上，既有位移自由度又有转动自由度，试述此单元的协调性要求？（P27） 在交界面上满足变形协调条件，变形后既不分裂，也不重叠，从而保证了整个结构的位移连续。
3.用泛函变分求解弹性力学的场问题时，为什么只需要考虑几何边界条件？（P179） 泛函求极值与求满足位移及力边界条件的平衡方程的解是完全等价的。
利用变分求解只需要满足位移边界条件，而力边界条件是在求解泛函的极值中自动满足的。
4.写出用位移梯度表示的格林应变张量和阿尔曼西应变张量，并证明他们的参考变形？（P201）格林应变张量1=+2j i k k ij j i i j u u u u E x x x x ∂∂∂∂∂∂∂∂（+） 阿尔曼西应变张量1=+2j i k k ij j i i ju u u u e x x x x ∂∂∂∂∂∂∂∂（-） 5.写出接触问题中的运动学条件和动力学条件？（P225）运动学条件：满足不可贯穿条件，对于两个接触物体，可表示为0ABV V ⋂=动力学条件:要求连个物体接触面的合力为零0ABq q += 二、三角形单元的位移为：012012(cos 1)(sin )(sin )(cos 1)u u x x v v x x θθθθ=+-+-=++-式中0u 和0v 分别为1x 和2x 方向的刚体位移，θ为逆时针绕原点的刚体转角。
计算单元的柯西应变和格林应变。
证明此位移为刚体运动。
（P201） 解：柯西应变:11=cos 1u x εθ∂=-∂，22=cos 1v x εθ∂=-∂，12212=+sin sin 0u v x x εθθ∂∂=-+=∂∂ 格林应变：1111111111=+(cos 1cos 1(cos 1)(cos 1)sin sin )022u u u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=122121121211==+(sin sin (cos 1)(sin )sin (cos 1))022u v u u v v E E x x x x x x θθθθθθ∂∂∂∂∂∂+-++--+-=∂∂∂∂∂∂（+）=2222222211=+(cos 1cos 1(cos 1)(cos 1)sin sin )022v v u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=三 周向有集中载荷作用的悬臂梁，弯曲刚度为EI ，（1）建立梁的总势能表达式，（2）假定瑞利-里茨能为2323w C x C x =+，计算梁的挠度表达式。
有限元考试试题
有限元考试试题一、选择题（每题5分，共30分）1、在有限元分析中，我们通常使用什么方法来求解偏微分方程？A.积分法B.差分法C.有限差分法D.有限元法2、下列哪个不是有限元法的优点？A.可以处理复杂几何形状B.可以处理非线性问题C.可以处理大规模问题D.可以处理不稳定问题3、在有限元分析中，我们通常将连续的物理场离散化为一系列的什么？A.有限个点B.无限个小段C.有限个小段D.无限个点4、下列哪个不是有限元分析的基本步骤？A.划分网格B.建立模型C.执行计算D.编写代码5、在有限元分析中，我们通常使用什么来描述物理场的性质？A.偏微分方程B.泛函方程C.常微分方程D.边界条件6、下列哪个不是有限元分析的应用领域？A.结构分析B.流体动力学C.电磁学D.社会科学二、填空题（每题10分，共40分）7、______是一种将连续的物理场离散化为一系列有限个点的方法，是有限元分析的基础。
8、在有限元分析中，我们通常使用______来对物理场进行离散化处理。
9、______是一种求解偏微分方程的数值方法，广泛应用于有限元分析。
10、在有限元分析中，我们通常使用______来描述物理场的性质。
三、解答题（每题20分，共60分）11、请简述有限元分析的基本步骤，并解释其在结构分析中的应用。
12、请说明在有限元分析中，如何处理边界条件，并举例说明。
13、请简述有限元分析的优点和局限性。
有限空间培训考试试题及答案一、选择题1、在有限空间内，以下哪个行为是危险的？A.带压操作B.穿著宽松衣服C.使用电动工具D.所有上述答案：D.所有上述。
在有限空间内，带压操作、穿著宽松衣服和使用电动工具都是危险的。
2、当进入有限空间前，应该进行哪项操作？A.排放内部气体B.测试内部气体C.对内部进行冲洗D.所有上述答案：D.所有上述。
在进入有限空间前，应该进行排放内部气体、测试内部气体并对内部进行冲洗。
3、有限空间内的危险因素不包括以下哪个？A.缺氧B.有毒气体C.电击D.所有上述答案：C.电击。
有限元试题及答案
一判断题（20分)(×)1. 节点的位置依赖于形态，而并不依赖于载荷的位置（√）2. 对于高压电线的铁塔那样的框架结构的模型化处理使用梁单元（×）3。
不能把梁单元、壳单元和实体单元混合在一起作成模型（√）4。
四边形的平面单元尽可能作成接近正方形形状的单元（×）5。
平面应变单元也好，平面应力单元也好，如果以单位厚来作模型化处理的话会得到一样的答案(×）6. 用有限元法不可以对运动的物体的结构进行静力分析（√)7. 一般应力变化大的地方单元尺寸要划的小才好（×）8。
所谓全约束只要将位移自由度约束住，而不必约束转动自由度（√）9. 同一载荷作用下的结构，所给材料的弹性模量越大则变形值越小（√）10一维变带宽存储通常比二维等带宽存储更节省存储量。
二、填空（20分）1．平面应力问题与薄板弯曲问题的弹性体几何形状都是薄板，但前者受力特点是: 平行于板面且沿厚度均布载荷作用，变形发生在板面内；后者受力特点是：垂直于板面的力的作用,板将变成有弯有扭的曲面。
2．平面应力问题与平面应变问题都具有三个独立的应力分量：σx，σy,τxy ，三个独立的应变分量：εx,εy，γxy,但对应的弹性体几何形状前者为薄板，后者为长柱体。
3．位移模式需反映刚体位移，反映常变形，满足单元边界上位移连续。
4．单元刚度矩阵的特点有：对称性，奇异性，还可按节点分块。
5．轴对称问题单元形状为：三角形或四边形截面的空间环形单元，由于轴对称的特性,任意一点变形只发生在子午面上,因此可以作为二维问题处理。
6．等参数单元指的是:描述位移和描述坐标采用相同的形函数形式.等参数单元优点是：可以采用高阶次位移模式，能够模拟复杂几何边界，方便单元刚度矩阵和等效节点载荷的积分运算。
7．有限单元法首先求出的解是节点位移,单元应力可由它求得，其计算公式为。
（用符号表示即可）8．一个空间块体单元的节点有3 个节点位移：u，v，w9．变形体基本变量有位移应变应力基本方程平衡方程物理方程几何方程10。
