直放站两天线安装距离的估算
在实际工程中,如何估算天线参数?

在实际工程中,如何估算天线参数?因为天线很多电参数如果需要精确计算是一个非常复杂的数学问题,而在实际问题中,常需要一些工程估算。
我们就来谈谈实际应用中,天线的几个重要参数工程上近似处理方式和大致要求,以及谈谈通讯链路中几个参数的工程近似估算。
1、关于天线效率天线效率一般定义为天线的辐射功率与输入功率之比,是恒小于1的。
影响天线效率主要由以下几个:导体损耗、介质损耗、天线周围环境。
在工程上无损天线(效率100%)的近似天线孔径为:例如,一个2.45GHz天线,其对应的天线孔径尺寸为近似计算为34.5*34.5mm²,而实际上通常产品一个WiFi天线不可能达到这个尺寸,故一般市面上天线的效率,外置天线(70-90%);而普通内置天线,其介质损耗和环境恶劣,一般效率能够到30-50%。
2、关于驻波比关于驻波比的定义大家比较熟悉,不再多说。
只是最近遇到好多需求,动不动就要求驻波小于1.5。
请参考下图:在学术界,一般要求其VSWR<2.0,这时模块发射的能量有90%左右能被天线转换成电磁波辐射出去。
在工业界,一般要求其VSWR<3.0,这时模块发射的能量有75%左右能被天线转换成电磁波辐射出去。
而在目前市场上的手机天线很多情况下,由于追求超薄及全金属结构,其天线驻波往往都达到5.0,甚至达到7.0。
所以对于小功率的民用通讯终端设备,没有太大必要要求驻波必须≤1.5,因为改善天线周围环境收益往往会更大,比如驻波从2.0提高到1.5,其传送给天线的能量也就提高6%,而天线附近环境中金属部件、液体等对天线的辐射损耗远远大于此。
3、关于天线增益最基础的天线辐射单元为偶极子驻波天线,如通讯中常用的胶棒、吸盘、铜棒、玻璃钢等天线大体都是此类型的辐射单元。
我们简单分析下偶极子天线的辐射方向及增益。
不同尺寸长度的偶极子天线其辐射场与方向系数(对于无损天线即增益)如下图示:随着天线尺寸的增加,天线方向性增强,相应的增益会增加,但是到1.25倍波长后,天线的最大辐射方向发生改变,已经不在水平面了,并且出现旁瓣(我们不需要的辐射方向),波瓣宽度也变窄,在1.25倍波长长度处天线方向性系数最强3.28(5.16dBi),此时的垂直面波瓣宽度为32°。
天线隔离度

CDMA系统:两发射天线之间以及发射和接收天线之间,隔离度至少30dB;天线垂直布置:Lh=28+40log(k/λ)(dB)天线水平布置:Lv=22+20log(d/λ)-(G1+G2)-(S1+S2)(dB)其中k为两天线的垂直距离,d为两天线的水平距离;G1,G2分别为两天线的增益;S1,S2分别是两天线的夹角方向的副瓣电平.以上天线隔离度公式中,λ为载波的波长,k为垂直隔离距离,d为水平隔离距离,G1 、G2分别为发射天线和接收天线在最大辐射方向上的增益(dBi),S1、S2分别为发射天线和接收天线在90°方向上的副瓣电平(dBp)。
通常65°扇形波束天线S约为-18dBp,90°扇形波束天线S约为-9dBp,120°扇形波束天线S约为-7dBp,这可以根据具体的天线方向图来确定。
全向天线的S为0。
关于直放站收发天线的隔离度天线隔离度即信号从直放站前向输出端口至前向输入端口(或者从反向输出端口至反向输入端口)的路径衰减值,与直放站设备本身没有关系,它取决于施主天线和重发天线的安装位置,与垂直及水平的距离、相向的角度有关。
其大小直接影响直放站的增益配置,关系到直放站系统的稳定。
施主天线和重发天线之间隔离度较大,才能提高主机增益,获得较大的输出功率。
天线之间的隔离是多方面因素共同作用的结果,主要包括空间隔离(水平隔离度和垂直隔离度)及建筑物隔离。
按照工程设计要求,天线隔离度L(dB)应大于直放站最大工作增益Gmax 约10dB~15dB,若取值12dB,考虑通常情况下Gmax为90 dB,故L一般应不小于102 dB。
●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗,表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)(1)其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得,当上下行天线夹角为180°时,方向性损耗即为天线的前后比。

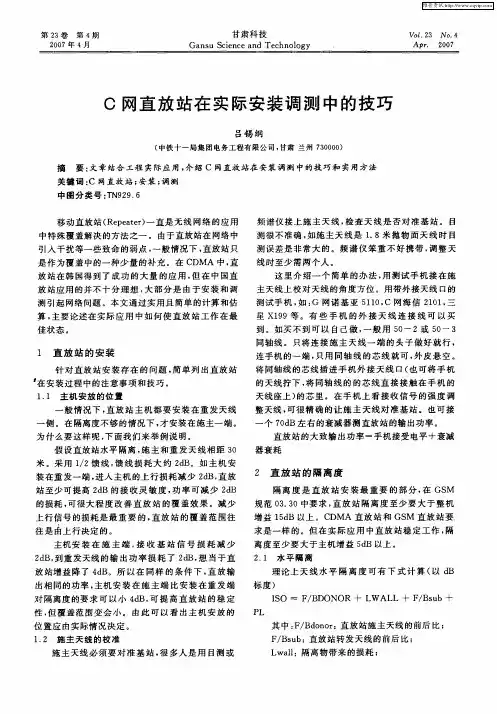

C网直放站在实际安装调测中的技巧

测 引起 网络 问题 。本 文 通过实 用且 简单 的计算 和估 算, 主要 论述 在实 际应 用 中如 何使 直放 站 工作 在最
佳 状态 。
到 。如买 不 到可 以 自己做 , 般 用 5 — 2或 5 — 3 一 0 0 同轴线 。只将连 接 施 主 天线 一 端 的头 子 做好 就 行 ,
连手机 的一 端 , 用 同轴 线 的 芯线 就 可 , 只 外皮 悬 空 。 将 同轴 线 的芯线 插进 手 机外 接 天 线 口( 可将 手 机 也 的天线 拧下 , 同轴 线 的 的芯 线直 接 接 触在 手 机 的 将
1 直 放 站 的 安 装
针 对 直放 站 安装 存 在 的 问题 , 简单 列 出直 放 站
其 中 : / d n r 直 放站施 主天线 的前后 比 ; FB oo: F B u :直放站 转发 天线 的前后 比; / sb
施 主 天线 必 须要 对 准 基 站 , 多人 是 用 目测 或 很
L l wal :隔离 物带来 的损 耗 ;
维普资讯
吕锡 纲
( 中铁 十 一 局 集 团 电务 工 程有 限公 司 , 肃 兰 州 7 00 ) 甘 3 0 0
摘 要 : 章结合 工程 实际应 用 , 文 介绍 C 网直放 站在安装 调 测 中的技 巧和 实用 方法
关键 词 : 网直放 站 ; C 安装 ; 调测 中图分 类号 :N 2 . T 99 6 移 动直放 站 ( p ae) 直 是无 线 网络 的应 用 Re etr一 中特 殊覆 盖解 决 的方 法之一 。 由于直放 站在 网络 中 频 谱仪接 上施 主 天 线 , 查 天线 是 否对 准 基 站 。 目 检

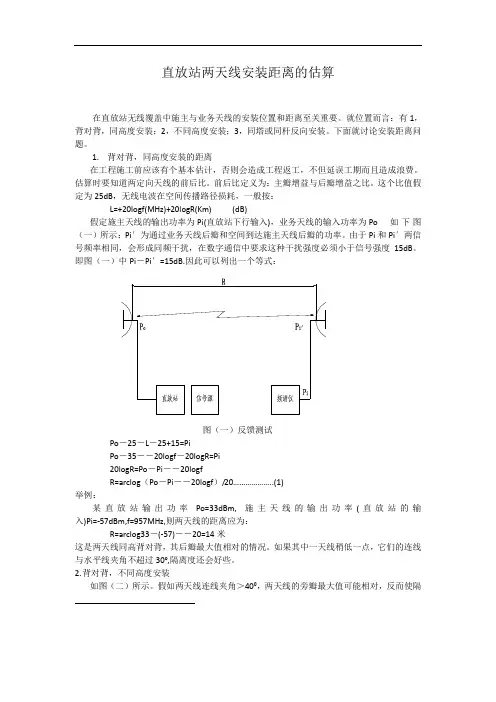

直放站两天线安装距离的估算

直放站两天线安装距离的估算在直放站无线覆盖中施主与业务天线的安装位置和距离至关重要。
就位置而言:有1,背对背,同高度安装;2,不同高度安装;3,同塔或同杆反向安装。
下面就讨论安装距离问题。
1.背对背,同高度安装的距离在工程施工前应该有个基本估计,否则会造成工程返工,不但延误工期而且造成浪费。
估算时要知道两定向天线的前后比。
前后比定义为:主瓣增益与后瓣增益之比。
这个比值假定为25dB,无线电波在空间传播路径损耗,一般按:L=+20logf(MHz)+20logR(Km) (dB)假定施主天线的输出功率为Pi(直放站下行输入),业务天线的输入功率为Po 如下图(一)所示:Pi′为通过业务天线后瓣和空间到达施主天线后瓣的功率。
由于Pi和Pi′两信号频率相同,会形成同频干扰,在数字通信中要求这种干扰强度必须小于信号强度15dB。
即图(一)中Pi-Pi′=15dB.因此可以列出一个等式:Po-25-L-25+15=PiPo-35--20logf-20logR=Pi20logR=Po-Pi--20logfR=arclog(Po-Pi--20logf)/20 (1)举例:某直放站输出功率Po=33dBm, 施主天线的输出功率(直放站的输入)Pi=-57dBm,f=957MHz,则两天线的距离应为:R=arclog33-(-57)--20=14米这是两天线同高背对背,其后瓣最大值相对的情况。
如果其中一天线稍低一点,它们的连线与水平线夹角不超过30o,隔离度还会好些。
2.背对背,不同高度安装如图(二)所示。
假如两天线连线夹角>400,两天线的旁瓣最大值可能相对,反而使隔图(二)天线高度计算则α=arctg13/15=41º,H2太低。
如果要控制在30º以内,则15-H2/15=tg30ºH2=15-15×tg30º=米。
显然两天线的高度差不能太大。
上述计算是在理想情况下进行的,没有考虑到地面和周围物体的反射,折射,实际情况很复杂,有时隔离度可能与天线的前后比无关,主要取决于反射和折射,要根据现场情况的不同采取不同的处置办法。

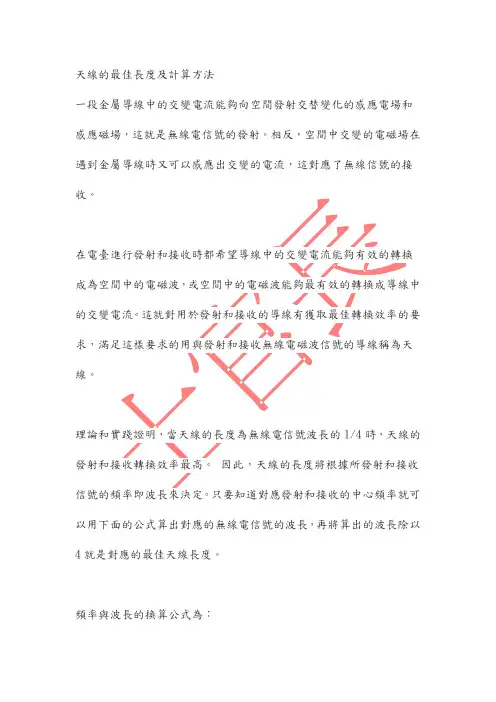

天线的最佳长度及计算方法1

天線的最佳長度及計算方法一段金屬導線中的交變電流能夠向空間發射交替變化的感應電場和感應磁場,這就是無線電信號的發射。
相反,空間中交變的電磁場在遇到金屬導線時又可以感應出交變的電流,這對應了無線信號的接收。
在電臺進行發射和接收時都希望導線中的交變電流能夠有效的轉換成為空間中的電磁波,或空間中的電磁波能夠最有效的轉換成導線中的交變電流。
這就對用於發射和接收的導線有獲取最佳轉換效率的要求,滿足這樣要求的用與發射和接收無線電磁波信號的導線稱為天線。
理論和實踐證明,當天線的長度為無線電信號波長的1/4時,天線的發射和接收轉換效率最高。
因此,天線的長度將根據所發射和接收信號的頻率即波長來決定。
只要知道對應發射和接收的中心頻率就可以用下面的公式算出對應的無線電信號的波長,再將算出的波長除以4就是對應的最佳天線長度。
頻率與波長的換算公式為:波長=30萬公里/頻率=300000000米/頻率(得到的單位為米))例:求業餘無線電臺的天線長度已知業餘無線電臺使用的信號頻率為435MHz附近,其波長為:波長= 300000公里/435MHz= 300000000/435000000= 300/435= 0.69米對應的最佳天線長度應為 0.69/4 ,等於0.1725米當頻率為439MH時,大家可以將計算公式簡化為波長=300/439=0.683米最佳天線長度為0.683米/4,等於0.17米注意:只要在金屬體內有交變的電流,該金屬體就要向空間輻射電磁波;反之,只要空間中有一定強度的電磁波信號,就會在該空間中的金屬體上感應出交變的電流。
天線與一般金屬體的不同之處在於,天線強調了將金屬體內交變電流最有天線輸入阻抗天線輸入阻抗是天線饋電點處的電壓與電流之比。
通常是一個複阻抗,而且是頻率的函數。
駐波係數(VSWR)駐波係數是天線饋線上的一個特徵參數,它反映了天線輸入阻抗與饋線特性阻抗的匹配程度,定義為饋線上最大電壓與最小電壓之比。
天线探测距离公式4

天线探测距离公式4.12在介绍了天线的各类重要参数后,我们要进入更深层的领域,那就是与参数相关的计算公式。
每一个公式将会在安装前后带来很多方便。
本期的这些公式汇总起来,不仅能解决使用期间的各种疑问,也为后续的天线布局提供思路。
天线增益是衡量天线辐射方向图方向性程度的参数。
高增益天线将优先向特定方向辐射信号。
天线的增益是一种无源现象,功率不是由天线增加的,而是简单地重新分配,从而在某个方向提供比其他各向同性天线发射更多的辐射功率。
以下是关于天线增益的若干近似计算公式:一般天线G(dBi)= 10 Lg { 32000 /(2θ3dB,E ×2θ3dB,H)}公式中,2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度;32000是统计出来的经验数据。
抛物面天线G(dBi)=10Lg{4.5×(D/λ0)2}公式中,D为抛物面直径;λ0 为中心工作波长;4.5是统计出来的经验数据。
直立全向天线G(dBi)= 10 Lg { 2 L / λ0 }公式中,L为天线长度;λ0 为中心工作波长。
天线调整最主要的就是对其下倾角进行微调(能够解决弱覆盖重叠覆盖等问题)。
下面就对其最原始的天线下倾角计算方法进行介绍。
高话务地区(市区)天线计算公式:天线下倾角=arctag(H/D)+垂直半功率角/2低话务地区(农村、郊区等)天线计算公式:天线下倾角=arctag(H/D)参数说明:(1)天线下倾角:天线与垂直方向的夹角;(2)H:天线高度。
可以直接测量出来;(3)D:小区覆盖半径。
一般D值通过路测来确定,为了保证覆盖,在实际设计中一般D取得要大一些,以保证邻小区之间的覆盖重叠;(4)垂直半功率角:为天线的垂直半功率角,一般为10度。
方向图中,前后瓣最大值之比称为前后比,记为F / B 。
前后比越大,天线的后向辐射(或接收)越小。
前后比F / B 的计算十分简单:F / B = 10 Lg {(前向功率密度)/(后向功率密度)}参数说明:对天线的前后比F / B 有要求时,其典型值为(18 ~ 30)dB,特殊情况下则要求达(35 ~ 40)dB 。
浅谈天线安装规范180624

浅谈天线安装规范移动通信系统是有线与无线的综合体,它是移动网络在其覆盖范围内,通过空中借口(无线)将移动台与基站联系起来,并进而与移动交换机相联系(有线)的一个综合的复合体。
而在移动通信系统中,空间无线信号的发射和接收都是靠移动天线来实现的。
因此,天线对于移动通信网络来说,起着举足轻重的作用,如果天线的选择不好,或者天线的参数设置不当,都会直接影响到整个移动通信网络的运行质量。
今天为大家浅谈一下天线安装的要求规范:全向天线1.铁塔顶平台安装全向天线时,天线水平间距必须大于4M。
2.天线安装于铁塔塔身平台上时,天线与塔身的水平距离应大于3M3.同平台全向天线与其它天线的间距应大于2.5m。
4.上下平台全向天线的垂直距离应大于1M。
如果上平台天线为(GSM:900MHz)下平台天线为(CDMA:800MHz)时上下平台天线的垂直间距应≥5m5.天线的固定底座上平面应与天支的顶端平行。
(允许误差±5cm)6.全向天线安装时必须保证天线垂直。
(允许误差±0.5°)定向天线同扇区天线:GSM900系统水平隔离度 3.5米以上;DCS1800系统水平隔离度 1.5米以上不同扇区的天线:GSM900系统水平隔离度2.5米以上;DCS1800系统水平隔离度2米以上GSM900与DCS1800天线的水平隔离度2.5米以上。
异系统共站的天线1.同一扇区两个单极化天线在水平方向上间距应大于4M。
(最小 3.5m),相邻的两个扇区之间两天线的水平间距应大于0.5m。
2.上下平台间天线垂直分极距离应大于1m。
如果上平台天线为(GSM:900MHz)下平台天线为(CDMA:800MHz)时上下平台天线的垂直间距应≥5m, GSM900MHz 天线和DCS1800MHz天线安装在同一平台上时,天线水平间距应大于1M。
3.天线安装完成后,必须保证天线在主瓣辐射面方向上,前方范围10M距离内无任何金属障碍物。
天线隔离度[新版]
![天线隔离度[新版]](https://img.taocdn.com/s3/m/c56217c2b8f3f90f76c66137ee06eff9aef84928.png)
CDMA系统:两发射天线之间以及发射和接收天线之间,隔离度至少30dB;天线垂直布置:Lh=28+40log(k/λ)(dB)天线水平布置:Lv=22+20log(d/λ)-(G1+G2)-(S1+S2)(dB)其中k为两天线的垂直距离,d为两天线的水平距离;G1,G2分别为两天线的增益;S1,S2分别是两天线的夹角方向的副瓣电平.以上天线隔离度公式中,λ为载波的波长,k为垂直隔离距离,d为水平隔离距离,G1 、G2分别为发射天线和接收天线在最大辐射方向上的增益(dBi),S1、S2分别为发射天线和接收天线在90°方向上的副瓣电平(dBp)。
通常65°扇形波束天线S约为-18dBp,90°扇形波束天线S约为-9dBp,120°扇形波束天线S约为-7dBp,这可以根据具体的天线方向图来确定。
全向天线的S为0。
关于直放站收发天线的隔离度天线隔离度即信号从直放站前向输出端口至前向输入端口(或者从反向输出端口至反向输入端口)的路径衰减值,与直放站设备本身没有关系,它取决于施主天线和重发天线的安装位置,与垂直及水平的距离、相向的角度有关。
其大小直接影响直放站的增益配置,关系到直放站系统的稳定。
施主天线和重发天线之间隔离度较大,才能提高主机增益,获得较大的输出功率。
天线之间的隔离是多方面因素共同作用的结果,主要包括空间隔离(水平隔离度和垂直隔离度)及建筑物隔离。
按照工程设计要求,天线隔离度L(dB)应大于直放站最大工作增益Gmax 约10dB~15dB,若取值12dB,考虑通常情况下Gmax为90 dB,故L一般应不小于102 dB。
●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗,表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)(1)其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得,当上下行天线夹角为180°时,方向性损耗即为天线的前后比。
天线隔离度

CDMA系统:两发射天线之间以及发射和接收天线之间,隔离度至少30dB;天线垂直布置:Lh=28+40log(k/λ)(dB)天线水平布置:Lv=22+20log(d/λ)-(G1+G2)-(S1+S2)(dB)其中k为两天线的垂直距离,d为两天线的水平距离;G1,G2分别为两天线的增益;S1,S2分别是两天线的夹角方向的副瓣电平.以上天线隔离度公式中,λ为载波的波长,k为垂直隔离距离,d为水平隔离距离,G1 、G2分别为发射天线和接收天线在最大辐射方向上的增益(dBi),S1、S2分别为发射天线和接收天线在90°方向上的副瓣电平(dBp)。
通常65°扇形波束天线S约为-18dBp,90°扇形波束天线S约为-9dBp,120°扇形波束天线S约为-7dBp,这可以根据具体的天线方向图来确定。
全向天线的S为0。
关于直放站收发天线的隔离度天线隔离度即信号从直放站前向输出端口至前向输入端口(或者从反向输出端口至反向输入端口)的路径衰减值,与直放站设备本身没有关系,它取决于施主天线和重发天线的安装位置,与垂直及水平的距离、相向的角度有关。
其大小直接影响直放站的增益配置,关系到直放站系统的稳定。
施主天线和重发天线之间隔离度较大,才能提高主机增益,获得较大的输出功率。
天线之间的隔离是多方面因素共同作用的结果,主要包括空间隔离(水平隔离度和垂直隔离度)及建筑物隔离。
按照工程设计要求,天线隔离度L(dB)应大于直放站最大工作增益Gmax 约10dB~15dB,若取值12dB,考虑通常情况下Gmax为90 dB,故L一般应不小于102 dB。
●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗,表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)(1)其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得,当上下行天线夹角为180°时,方向性损耗即为天线的前后比。
直放站知识点

光纤直放站近端机的定向天线收到基站的下行信号(870MHz-880MHz)送至近端主机,放大后送到光端机内进行电/光转换,发射1.55&1.31μm波长的光信号,再送到光波复用器,同原传输链路的光信号(波长1.31μm)合在一起经光缆传到远端;远端光波波分器将1.31μm和1.55μm波长的光信号分开后,让1.55μm波长的光信号输入光端机进行光/电转换,还原成下行信号(870MHz-880MHz),再经远端主机内部功放放大,由全向天线发射出去送给移动台。
移动台的上行信号(825MHz-835MHz)逆向送到基站,这样就完成了基站与移动台的信号联系,建立通话。
从宏蜂窝基站接收端位置测试上行噪声电平,要求噪声电平小于-120dBm;从微蜂窝基站接收端位置测试上行噪声电平,要求噪声电平小于-105dBm。
隔离度是指直放站输入端口信号对输出端口信号的衰减度。
可分为上行隔离度和下行隔离度。
隔离度问题是困扰无线同频直放站的最主要问题,若施主和重发天线的隔离度不够,会引起直放站的自激。
无线同频直放站系统如上图所示,施主天线从施主基站接收频率为f1的下行信号,经增益为G的直放站放大后,由转发天线发射出去(同频信号f1)。
一部分信号再经过转发天线的后瓣(付瓣)耦合到施主天线的后瓣(付瓣),再由直放站放大。
这样无线同频直放站就形成一个潜在的正反馈环路,测试和实践验证,当该环路满足下列关系式时直放站才能稳定而可靠工作,不会产生自激。
I-G≥15I为施主天线和转发天线之间的隔离度,G为直放站的增益。
直放站的增益越大,其输出功率就越大,覆盖就越远。
但要保证直放站稳定工作,其增益的设置要受到隔离度的限制。
隔离度的估算直放站的隔离度大小与施主天线和重发天线的增益、前后比、旁瓣抑制比、安装情况及其周围环境有关,工程估算公式如下:Ih=22.0+20log10(d/λ)-(Gd+Gr)+(Xd+Xr)+CIh为两天线的水平隔离度(单位:dB)d为两天线水平距离(单位:米)λ为天线工作波长(单位:米)Gd、Gr分别为施主和重发天线的增益(单位:dB)Xd、Xr分别为施主和重发天线的前后比(单位:dB)C为阻挡物体损耗,两天线背对背放置Iv=28.0+40log10(d/λ) +CIv为两天线的垂直隔离度(单位:dB)d为两天线垂直距离(单位:米)λ为天线工作波长(单位:米)10.1.4.1施主扇区的选择:●施主小区话务量考虑,尽量采用话务裕量较多的基站小区作为施主信源.●施主小区的导频的EC/Io值和接收电平值,要求信源导频的EC/IO值>-8dBm;接收电平值>-60dBm●相邻小区的导频的EC/IO值,要求最强的相邻导频的相邻小区的导频的EC/IO值<-16dBm。
直放站最大传输距离的计算

直放站最大传输距离的计算(系统时延分析) 通过系统时延分析直放站最大传输距离的方法主要用于光纤直放站和无线直放站。
一、从时延分析CDMA光纤直放站系统的最大传输距离直放站引入系统后带来一个变化:移动台无线信号到达基站的路径变化增加使多径信号增加,多径信号会给基站带来至少3dB的增益。
如果这种具有足够强度的多径信号由于搜索窗口过小而没有被基站识别,将会对系统造成强烈的干扰,降低信号的Eb/IO值,导致通话质量下降,甚至掉话。
针对这种情况,必须根据实际情况,适当增大反向业务信道多径搜索窗口。
搜索窗必须足够大,以至能搜索到所有强的路径信号成分,如果搜索窗不够宽,强的多径信号成分可能会引起掉话。
因此,必须增加激活导频集和反向业务信道多径搜索窗的宽度。
激活导频集和反向业务信道多径搜索窗的宽度>2×(链路1-链路2)=2×[(T0+T01 +T03)-TB-M(基站到移动台)。
IS-95规定,激活导频集和反向业务信道多径搜索窗的最大宽度为226 chipS,单边宽带为113 chipS。
在IS-95中,PN码的速率为1.2288MHz。
基站与移动用户的最大时延为:T=(T0+T01+T03)-TB-M =113/1.2288=91.96μS已知直放站设备的时延T03为5μS,光缆的时延为T01=5μS /Km×d(光缆的时延为5μS/Km,光纤长度为d),T0忽略不计。
即:T01 +T03-TB-M < T5μS/ Km×d2-TB-M <91.96 μS -5μS当TB-M=0时,d2有最大值d2max =17.4 Km光纤传输距离的最大值=MIN{ d1max,d2max,d3max }= d2max =17.4 Km通常取光缆长度为17Km。
二、CDMA无线直放站系统的最大传输距离激活导频集和反向业务信道多径搜索窗的宽度>2×(链路1-链路2)=2×[(T01 +T03)-TB-M (基站到移动台)。
影响通信距离的主要因素及估算方法

影响通信距离的主要因素及估算方法任何无线电通信系统的作用距离不仅取决于发信机功率的大小、天线的增益,天线的有效高度,而且还与要求的话音质量、收信机灵敏度、电波传播等因素有关。
以超短波通信设备电波传播方式为例,它主要是直接波传播,由于需通过许多复杂的环境和各种地形,故传播条件各不相同。
影响超短波通信设备通信距离主要有三个因素:1)无线电波随着收、发信机之间的距离增加而减弱。
这是一种连续的,可以预测的衰耗,它与收、发信机天线高度、频率、大气状况及地形条件等因素有密切关系。
2)阴影损耗它是由于建筑物,小山丘等阻挡物引起的随机衰落。
在城市中,它随着阻挡物高度和密度的增加而加快,甚至可以使通信设备的通信距离大幅度地减小。
3)多径传播引起的快衰落由于移动中的通信设备天线低矮,完全埋没在各种建筑物、树木等下面,到达收信点的电波不仅有直接波,还有许多反射波,使合成的信号时而增强,时而减弱,造成快衰落。
这对通信设备通信来讲,是非常不利的。
影响超短波通信设备通信距离的主要因素一般来讲是这三个因素相互累加的结果。
1.视线距离计算由于地球是球形,凸起的地表面会挡住视线。
视线所能达到的最远距离称为视线距离do。
在图1-1中,设两部超短波通信设备的天线高度分别为h1和h2,连线Qp与地球表面相切于C点、则do(do=d1+d2)即为直接波所能到达的最远距离,称为视线距离。
现在让我们来推导do的计算公式。
设地球半径为Ro,天线高度分别为h1和h2。
在直角三角形QCO中,在直角三角形PCO中,由于Ro>>h1、h2,故上式中可略去h12和h22,则近似可得而do=dl+d2,所以视线距离do为式中Ro=6370Km,h1、h2单位为m,则由此可见,视线距离是取决于收、发天线架设高度的。
天线架设越高,视线距离越远,因此在实际通信中,应尽量利用地形、地物把天线适当架高。
实际上,由于大气的不均匀性对电波传播轨迹要产生影响,所以,直接波传播所能到达酌视线距离应修正为由于地面是球形的,当电波传播的距离不同时,其情况也不相同。
直放站的覆盖范围理论计算

直放站的覆盖范围理论计算直放站覆盖范围的考虑思路完全和基站一样,主要由直放站到手机的传播损耗和系统最大允许的损耗决定,人体损耗余量、建筑物穿透损耗余量、衰落损耗余量等在直放站覆盖区也同样要考虑进来。
二者不同之处主要集中在反向链路功率预算,这里原先基站接收机的噪声系数被直放站串联噪声系数取代。
影响直放站覆盖范围的主要参数有天线类型、挂高、倾角、地形、要求的Ec/Io 值、发射功率、增益等等。
在ZXRPT直放站的混合组网规划时我们已经反复考虑过了,这里提供一组理论值用于简便快速的评估。
首先考虑传播损耗,对于800MHzCDM系统无线传播分析我们采用Okumura_Hata模型。
PL(dB)=69.55+26.16log(F)-13.82log(H)+(44.9-6.55log(H))*log(D)+CPL(dB)=123.3+34.42logD + C(当F=800MHz H=40m时)PL(dB)=126.4+35.22logD + C(当F=878MHz H=30m时) 其中:PL:路径损耗,单位dBF:频率,单位MHz(150-1500MHz),计算取值为800MHzD :距离,单位kmH :基站天线有效咼度,单位m,计算取值为40mC:环境校正因子;取值:密集城区:0 dB城区:-5 dB郊区:-10dB农村:-17dB根据以上公式计算可以得出距离和路径损耗的关系。
PL(dB)=69.55 +26.16log800-13.82log40 +(44.9-6.55log40)*logD +C =69.55+26.16 X 2.9-13.82 X 1.6+(44.9-6.55 X 1.6) X logD + C=69.55+77-20.41+35.22 X logD + C=123.3+34.42logD +C其次,结合系统上下行功率预算得出最大允许路径损耗。
最后,把最大允许路径损耗代入传播公式求得直放站覆盖半径。
天线隔离度要求

1、LTE-D频段天线隔离度要求:GSM/DCS符合3GPP TS 05.05 V8.20.0(2005-11)规范要求时,TD-LTE线阵和GSM/DCS定向天线之间间距要求:并排同向安装时,建议采用垂直隔离方式,垂直距离≥1.8 m;GSM/DCS符合3GPP TS 45.005 V9.1.0 (2009-11)规范要求时,TD-LTE线阵和GSM/DCS定向天线之间间距要求:并排同向安装时,水平隔离距离≥0.5m,垂直距离≥0.3m。
TD-LTE线阵和CDMA 1X定向天线之间间距要求:并排同向安装时,建议采用垂直隔离方式,垂直距离≥2.7m。
TD-LTE线阵和CDMA2000定向天线之间间距要求:并排同向安装时,建议采用垂直隔离方式,垂直距离≥2.7m。
TD-LTE线阵和WCDMA定向天线之间间距要求:并排同向安装时,水平隔离距离≥0.5m,垂直距离≥0.2mTD-LTE与TD-SCDMA隔离要求:并排同向安装时,水平隔离距离≥0.5m,垂直距离≥0.2m。
2、LTE-F频段天线隔离度要求:TD-LTE线阵和GSM/DCS定向天线之间间距要求:并排同向安装时,水平隔离距离≥0.5m,垂直距离≥0.3m。
TD-LTE线阵和CDMA 1X定向天线之间间距要求:并排同向安装时,建议采用垂直隔离方式,垂直距离≥2 m。
TD-LTE线阵和CDMA2000定向天线之间间距要求:并排同向安装时,建议采用垂直隔离方式,垂直距离≥3 m。
TD-LTE线阵和WCDMA定向天线之间间距要求:并排同向安装时,水平隔离距离≥0.5m,垂直距离≥0.2m。
3、GPS 天线安装位置应高于其附近金属物,与附近金属物水平距离大于等于1.5米,两个或多个GPS天线安装时要保持2米以上的间距4、不同扇区的天线之间间距应在2米以上;a)铁塔顶平台安装全向天线时,天线水平间距必须大于4m。
b)全向天线安装于铁塔塔身平台上时,天线与塔身的水平距离应大于3m。
发射天线和接收天线离地面的相对高度值

发射天线和接收天线离地面的相对高度值下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言在无线通信系统中,发射天线和接收天线的相对高度对信号的传输和接收质量有着重要的影响。
天线远场测试距离公式(一)

天线远场测试距离公式(一)天线远场测试距离公式简介在射频领域,天线远场测试是一项重要的测试手段,用于评估天线的性能和指标。
在远场测试中,天线的距离足够远,可以近似地将测试场景视为平面波场,从而进行精确的测试和评估。
天线远场测试距离公式是用于计算远场距离的数学公式,在设计和实施远场测试时非常有用。
远场测试距离公式天线远场测试距离公式可以根据天线的工作频率、波长和天线尺寸等参数来计算。
常见的远场测试距离公式包括:1.雷诺兹准则公式:–公式:D = 2D²/λ–说明:根据雷诺兹准则,远场测试距离D与天线尺寸D和工作波长λ呈正比关系。
当测试距离大于雷诺兹准则规定的远场距离时,可以近似认为是在远场进行测试。
2.菲涅尔准则公式:–公式:D = 2D²/(λd)–说明:根据菲涅尔准则,远场测试距离D与天线尺寸D、工作波长λ和距离d呈正比关系。
菲涅尔准则相比雷诺兹准则更为精确,可以根据具体测试需求进行计算。
举例说明假设有一个工作频率为的天线,尺寸为10cm×10cm。
根据以上的远场测试距离公式,可以计算其远场测试距离。
1.根据雷诺兹准则公式:– D = 2ײ/ ≈–结论:在距离天线米之外,可以认为是在远场进行测试。
2.根据菲涅尔准则公式:– D = 2ײ/(×d)–当测试距离d为10米时,计算得到的远场测试距离为:• D = 2ײ/(×10) ≈•结论:在距离天线米之外,可以认为是在远场进行测试。
通过以上举例可以看出,根据不同的远场测试距离公式,计算得到的结果可能有所差异。
在实际应用中,根据具体的测试需求和准确度要求,可以选择合适的公式进行计算。
总结天线远场测试距离公式是用于计算远场测试距离的数学公式,在天线设计和实施远场测试时十分有用。
其中常见的远场测试距离公式包括雷诺兹准则公式和菲涅尔准则公式。
天线两极距离计算公式

天线两极距离计算公式天线两极距离是指天线两端之间的距离,它是天线设计中一个非常重要的参数。
在无线通信系统中,天线两极距离的大小直接影响到天线的性能和覆盖范围。
因此,准确计算天线两极距离是非常重要的。
本文将介绍天线两极距离的计算公式及其应用。
天线两极距离的计算公式可以通过天线理论和电磁学原理推导得出。
在实际应用中,通常采用以下公式来计算天线两极距离:D = λ / 2。
其中,D表示天线两极距离,λ表示天线的工作波长。
在无线通信系统中,波长可以通过以下公式计算得出:λ = c / f。
其中,c表示光速,f表示天线的工作频率。
通过以上公式,我们可以得到天线两极距离的计算公式为:D = c / (2 f)。
通过这个公式,我们可以看到天线两极距离与天线的工作频率有直接的关系。
当天线的工作频率增加时,天线两极距离也会增加;反之,当天线的工作频率减小时,天线两极距离也会减小。
这是因为在天线设计中,天线的大小和形状是根据工作频率来确定的,不同的工作频率对应不同的波长,从而影响到天线两极距离的大小。
在实际应用中,我们可以通过这个公式来计算天线的两极距离,从而确定天线的安装位置和覆盖范围。
在无线通信系统中,天线的安装位置和覆盖范围对于系统的性能和覆盖范围至关重要。
通过准确计算天线的两极距离,我们可以更好地优化天线的安装位置,从而提高系统的性能和覆盖范围。
除了天线的工作频率,天线的类型和形状也会影响到天线两极距离的大小。
不同类型和形状的天线对应不同的辐射特性,从而影响到天线两极距离的大小。
因此,在实际应用中,我们需要根据具体的天线类型和形状来确定天线的两极距离。
总之,天线两极距离是天线设计中一个非常重要的参数。
通过准确计算天线的两极距离,我们可以更好地优化天线的安装位置和覆盖范围,从而提高系统的性能和覆盖范围。
通过以上介绍的计算公式,我们可以更好地理解天线两极距禿的计算原理和应用。
希望本文对大家有所帮助。
天线长度的计算方法

天线长度的计算方法一段金属导线中的交变电流能够向空间发射交替变化的感应电场和感应磁场,这就是无线电信号的发射。
相反,空间中交变的电磁场在遇到金属导线时又可以感应出交变的电流,这对应了无线信号的接收。
在电台进行发射和接收时都希望导线中的交变电流能够有效的转换成为空间中的电磁波,或空间中的电磁波能够最有效的转换成导线中的交变电流。
这就对用于发射和接收的导线有获取最佳转换效率的要求,满足这样要求的用与发射和接收无线电磁波信号的导线称为天线。
理论和实践证明,当天线的长度为无线电信号波长的1/4时,天线的发射和接收转换效率最高。
因此,天线的长度将根据所发射和接收信号的频率即波长来决定。
只要知道对应发射和接收的中心频率就可以用下面的公式算出对应的无线电信号的波长,再将算出的波长除以4就是对应的最佳天线长度。
频率与波长的换算公式为:波长= 30万公里/频率= 300000000米/频率(得到的单位为米))例:求业余无线电台的天线长度已知业余无线电台使用的信号频率为435MHz附近,其波长为: 波长= 300000公里/435MHz = 300000000/435000000 = 300/435 = 0.69米对应的最佳天线长度应为 0.69/4 ,等于0.1725米当频率为439MH时,大家可以将计算公式简化为波长 = 300/439 = 0.683米最佳天线长度为0.683米/4,等于0.17米注意:只要在金属体内有交变的电流,该金属体就要向空间辐射电磁波;反之,只要空间中有一定强度的电磁波信号,就会在该空间中的金属体上感应出交变的电流。
天线与一般金属体的不同之处在于,天线强调了将金属体内交变电流最有效的转变成空间的电磁波或将空间的电磁波最有效的转变成金属体中的交变电流信号。
天线远场距离计算方式

天线远场距离计算方式天线远场距离是指在天线辐射场中,距离天线较远的区域。
在这个区域内,天线辐射场的特性和远离天线的距离有关。
天线远场距离的计算方式可以通过计算天线的远场辐射区域的长度来确定。
天线远场距离的计算方式是基于天线的物理特性和辐射场的传播特性。
天线远场距离的计算需要考虑天线的尺寸、工作频率和波长等因素。
根据远场辐射场的特性,可以将天线远场距离划分为远场距离和近场距离两个区域。
在天线远场距离的计算中,一个重要的参数是天线的最大尺寸。
天线的最大尺寸可以通过天线的长度、宽度和高度来确定。
根据天线的最大尺寸,可以计算出天线的远场距离。
天线远场距离的计算公式为:远场距离= 2D^2 / λ其中,D为天线的最大尺寸,λ为工作频率对应的波长。
通过这个公式,可以得到天线远场距离的数值。
天线远场距离的计算方式可以应用于各种类型的天线,包括定向天线、全向天线和半波天线等。
不同类型的天线具有不同的远场距离,这取决于它们的尺寸和工作频率。
天线远场距离的计算结果可以用于确定天线的辐射范围。
在天线远场距离之外,天线的辐射场将逐渐变弱,直到达到远场辐射场的稳定水平。
因此,天线远场距离的计算对于确定天线的覆盖范围和辐射功率非常重要。
天线远场距离的计算方式可以通过数值模拟软件或实验测量来进行验证。
通过与实际测量结果的比较,可以确定天线远场距离的准确性和可靠性。
天线远场距离是通过计算天线的远场辐射区域的长度来确定的。
天线远场距离的计算方式取决于天线的尺寸、工作频率和波长等因素。
天线远场距离的计算结果可以用于确定天线的辐射范围和覆盖范围,对于天线设计和系统规划非常重要。
通过验证天线远场距离的计算结果,可以确保天线的性能和可靠性。
天线安装参数

(隔离度)
2、水平方向安装
下图是水平方向的安装示意图: 基本要求:Tx - Tx 和 Tx - Rx: 30 dB (隔离度)图示中的d 值如右表所示:
3、综合水平及垂直方向的安装
附加信息:两个天线间的垂直距离(TX-RX或RX-RX)还与天线增益有关。水 平间隔的距离应大于垂直间隔的距离。因为天线处于主要的幅射区内。
900MHZ与1800MHZ高度要求
*关于定向天线的安装 1、垂直方向
仅对GSM、DCS、PCS有效 前提条件:塔体对定向天线无影响f 基本要求:Tx - Tx 和 Tx – Rx有30dB的隔离度 K值:最小 0.2 m 附加信息:0.2 m时有30dB的隔离度。此值适用于所有类型的定向天线。
4、空间分集
空间分集天线的安装 示意图:
a为两个接收天线间的距 离.H为天线的有效高度.
空间分集要求值
上表为一般取值要求:
另外:目前空间分集都采用水平相同高度来实现,但若 采用垂直方向安装来实现 , 则要求的 a 值约为水平装 时的5倍.
5、靠墙安装靠墙这安装Fra bibliotek的要求:靠墙安装时不同频段的D与H取值
其它形式的安装: *基本要求:Tx - Tx and Tx - Rx: 30 dB(隔离度) *K值最小为0.5 m 才能有30 dB的隔离度 *水平值:没有限制
4、天线分集接收安装 下面是分集接收的安装要求:
水平距离的要求:
分集效果示意图:
6、天线高度安装要求: 如下图所示,因考虑到楼板的反射作用,所以楼板长时(D大),高度 也相应提高(H大),但不论如何,最好的高度是大于2米。对于全向天线应 全面考虑,即从四周中取最大的距离(D值)来计算天线高度,但定向天线在 最外围安装,不用考虑后边的D值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
直放站两天线安装距离的估算
在直放站无线覆盖中施主与业务天线的安装位置和距离至关重要。
就位置而言:有1,背对背,同高度安装;2,不同高度安装;3,同塔或同杆反向安装。
下面就讨论安装距离问题。
1.背对背,同高度安装的距离
在工程施工前应该有个基本估计,否则会造成工程返工,不但延误工期而且造成浪费。
估算时要知道两定向天线的前后比。
前后比定义为:主瓣增益与后瓣增益之比。
这个比值假定为25dB,无线电波在空间传播路径损耗,一般按:
L=32.4+20logf(MHz)+20logR(Km) (dB)
假定施主天线的输出功率为Pi(直放站下行输入),业务天线的输入功率为Po 如下图(一)所示:Pi′为通过业务天线后瓣和空间到达施主天线后瓣的功率。
由于Pi和Pi′两信号频率相同,会形成同频干扰,在数字通信中要求这种干扰强度必须小于信号强度15dB。
即图(一)中Pi-Pi′=15dB.因此可以列出一个等式:
Po-25-L-25+15=Pi
Po-35-32.4-20logf-20logR=Pi
20logR=Po-Pi-67.4-20logf
R=arclog(Po-Pi-67.4-20logf)/20 (1)
举例:
某直放站输出功率Po=33dBm, 施主天线的输出功率(直放站的输入)Pi=-57dBm,f=957MHz,则两天线的距离应为:
R=arclog33-(-57)-67.4-59.6/20=14米
这是两天线同高背对背,其后瓣最大值相对的情况。
如果其中一天线稍低一点,它们的连线与水平线夹角不超过30o,隔离度还会好些。
2.背对背,不同高度安装
如图(二)所示。
假如两天线连线夹角>400,两天线的旁瓣最大值可能相对,反而使隔离度下降。
假定图中R=15米,H1=15米,H2=2米
图(二)天线高度计算
则α=arctg13/15=41º,H2太低。
如果要控制在30º以内,则15-H2/15=tg30º
H2=15-15×tg30º=6.34米。
显然两天线的高度差不能太大。
上述计算是在理想情况下进行的,没有考虑到地面和周围物体的反射,折射,实际情况很复杂,有时隔离度可能与天线的前后比无关,主要取决于反射和折射,要根据现场情况的不同采取不同的处置办法。
比如地面铺设吸收材料(不可取),两天线间有建筑物遮挡等。
3.两天线反向同杆或同塔安装
从理论上讲天线在90º方向上没有付瓣,隔离度比较高。
但要实际测试不能盲目从事。
上下安装距离有7~8米即可。
